Prosíme, před začátkem instalace dvířek do zdi či dveří si pečlivě přečtěte návod!

Transkript

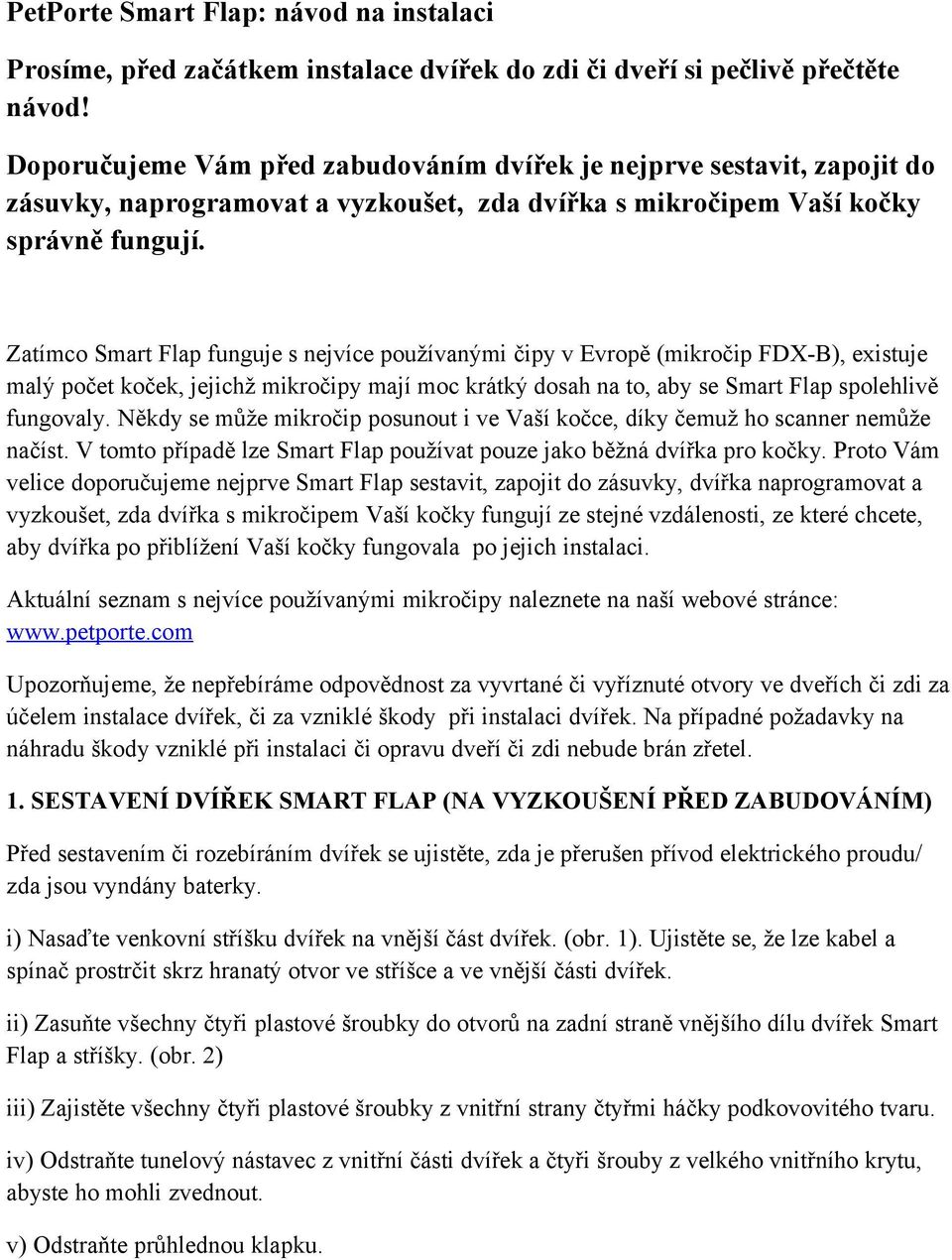

1 PetPorte Smart Flap: návod na instalaci Prosíme, před začátkem instalace dvířek do zdi či dveří si pečlivě přečtěte návod! Doporučujeme Vám před zabudováním dvířek je nejprve sestavit, zapojit do zásuvky, naprogramovat a vyzkoušet, zda dvířka s mikročipem Vaší kočky správně fungují. Zatímco Smart Flap funguje s nejvíce používanými čipy v Evropě (mikročip FDX-B), existuje malý počet koček, jejichž mikročipy mají moc krátký dosah na to, aby se Smart Flap spolehlivě fungovaly. Někdy se může mikročip posunout i ve Vaší kočce, díky čemuž ho scanner nemůže načíst. V tomto případě lze Smart Flap používat pouze jako běžná dvířka pro kočky. Proto Vám velice doporučujeme nejprve Smart Flap sestavit, zapojit do zásuvky, dvířka naprogramovat a vyzkoušet, zda dvířka s mikročipem Vaší kočky fungují ze stejné vzdálenosti, ze které chcete, aby dvířka po přiblížení Vaší kočky fungovala po jejich instalaci. Aktuální seznam s nejvíce používanými mikročipy naleznete na naší webové stránce: Upozorňujeme, že nepřebíráme odpovědnost za vyvrtané či vyříznuté otvory ve dveřích či zdi za účelem instalace dvířek, či za vzniklé škody při instalaci dvířek. Na případné požadavky na náhradu škody vzniklé při instalaci či opravu dveří či zdi nebude brán zřetel. 1. SESTAVENÍ DVÍŘEK SMART FLAP (NA VYZKOUŠENÍ PŘED ZABUDOVÁNÍM) Před sestavením či rozebíráním dvířek se ujistěte, zda je přerušen přívod elektrického proudu/ zda jsou vyndány baterky. i) Nasaďte venkovní stříšku dvířek na vnější část dvířek. (obr. 1). Ujistěte se, že lze kabel a spínač prostrčit skrz hranatý otvor ve stříšce a ve vnější části dvířek. ii) Zasuňte všechny čtyři plastové šroubky do otvorů na zadní straně vnějšího dílu dvířek Smart Flap a stříšky. (obr. 2) iii) Zajistěte všechny čtyři plastové šroubky z vnitřní strany čtyřmi háčky podkovovitého tvaru. iv) Odstraňte tunelový nástavec z vnitřní části dvířek a čtyři šrouby z velkého vnitřního krytu, abyste ho mohli zvednout. v) Odstraňte průhlednou klapku.

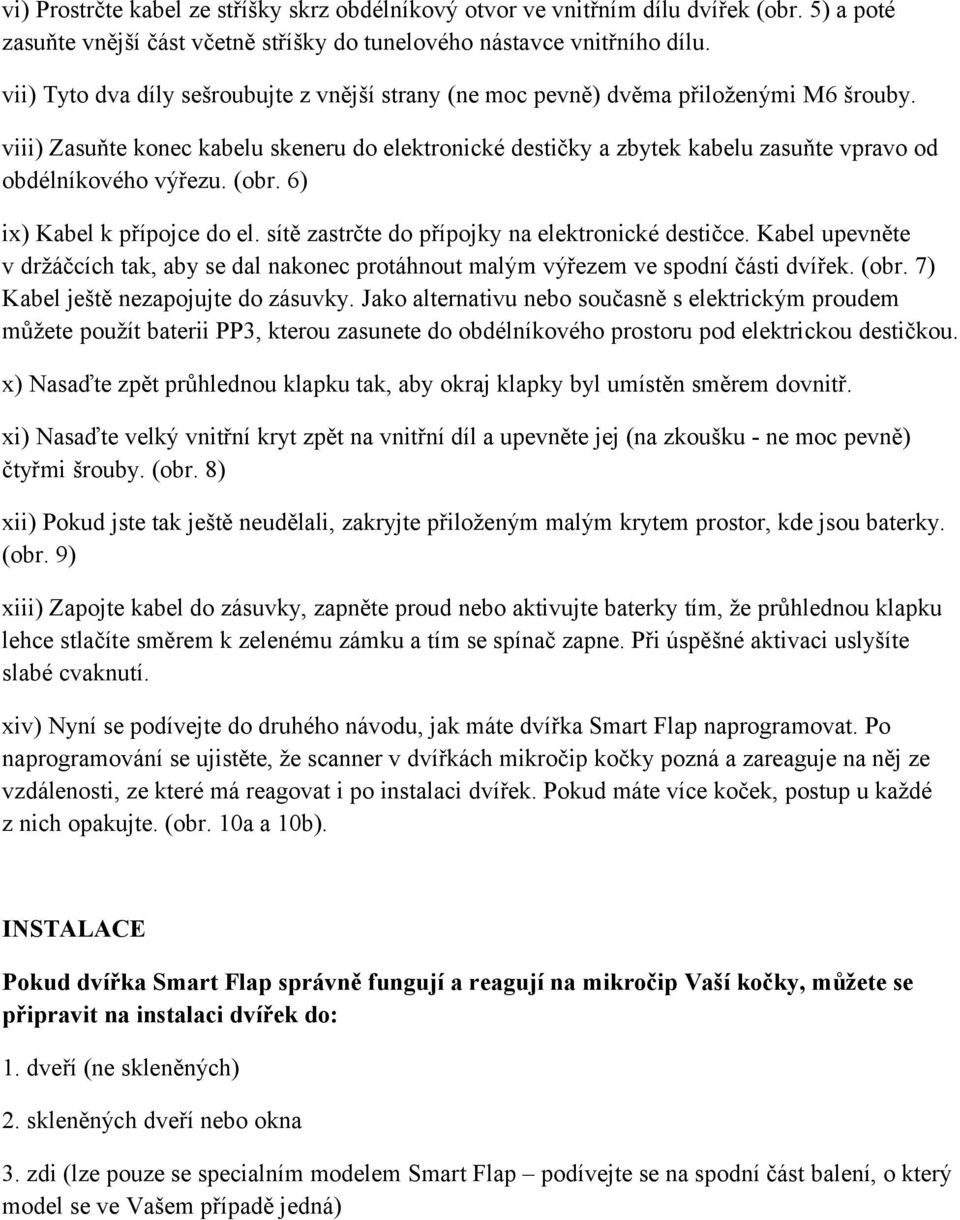

2 vi) Prostrčte kabel ze stříšky skrz obdélníkový otvor ve vnitřním dílu dvířek (obr. 5) a poté zasuňte vnější část včetně stříšky do tunelového nástavce vnitřního dílu. vii) Tyto dva díly sešroubujte z vnější strany (ne moc pevně) dvěma přiloženými M6 šrouby. viii) Zasuňte konec kabelu skeneru do elektronické destičky a zbytek kabelu zasuňte vpravo od obdélníkového výřezu. (obr. 6) ix) Kabel k přípojce do el. sítě zastrčte do přípojky na elektronické destičce. Kabel upevněte v držáčcích tak, aby se dal nakonec protáhnout malým výřezem ve spodní části dvířek. (obr. 7) Kabel ještě nezapojujte do zásuvky. Jako alternativu nebo současně s elektrickým proudem můžete použít baterii PP3, kterou zasunete do obdélníkového prostoru pod elektrickou destičkou. x) Nasaďte zpět průhlednou klapku tak, aby okraj klapky byl umístěn směrem dovnitř. xi) Nasaďte velký vnitřní kryt zpět na vnitřní díl a upevněte jej (na zkoušku - ne moc pevně) čtyřmi šrouby. (obr. 8) xii) Pokud jste tak ještě neudělali, zakryjte přiloženým malým krytem prostor, kde jsou baterky. (obr. 9) xiii) Zapojte kabel do zásuvky, zapněte proud nebo aktivujte baterky tím, že průhlednou klapku lehce stlačíte směrem k zelenému zámku a tím se spínač zapne. Při úspěšné aktivaci uslyšíte slabé cvaknutí. xiv) Nyní se podívejte do druhého návodu, jak máte dvířka Smart Flap naprogramovat. Po naprogramování se ujistěte, že scanner v dvířkách mikročip kočky pozná a zareaguje na něj ze vzdálenosti, ze které má reagovat i po instalaci dvířek. Pokud máte více koček, postup u každé z nich opakujte. (obr. 10a a 10b). INSTALACE Pokud dvířka Smart Flap správně fungují a reagují na mikročip Vaší kočky, můžete se připravit na instalaci dvířek do: 1. dveří (ne skleněných) 2. skleněných dveří nebo okna 3. zdi (lze pouze se specialním modelem Smart Flap podívejte se na spodní část balení, o který model se ve Vašem případě jedná)

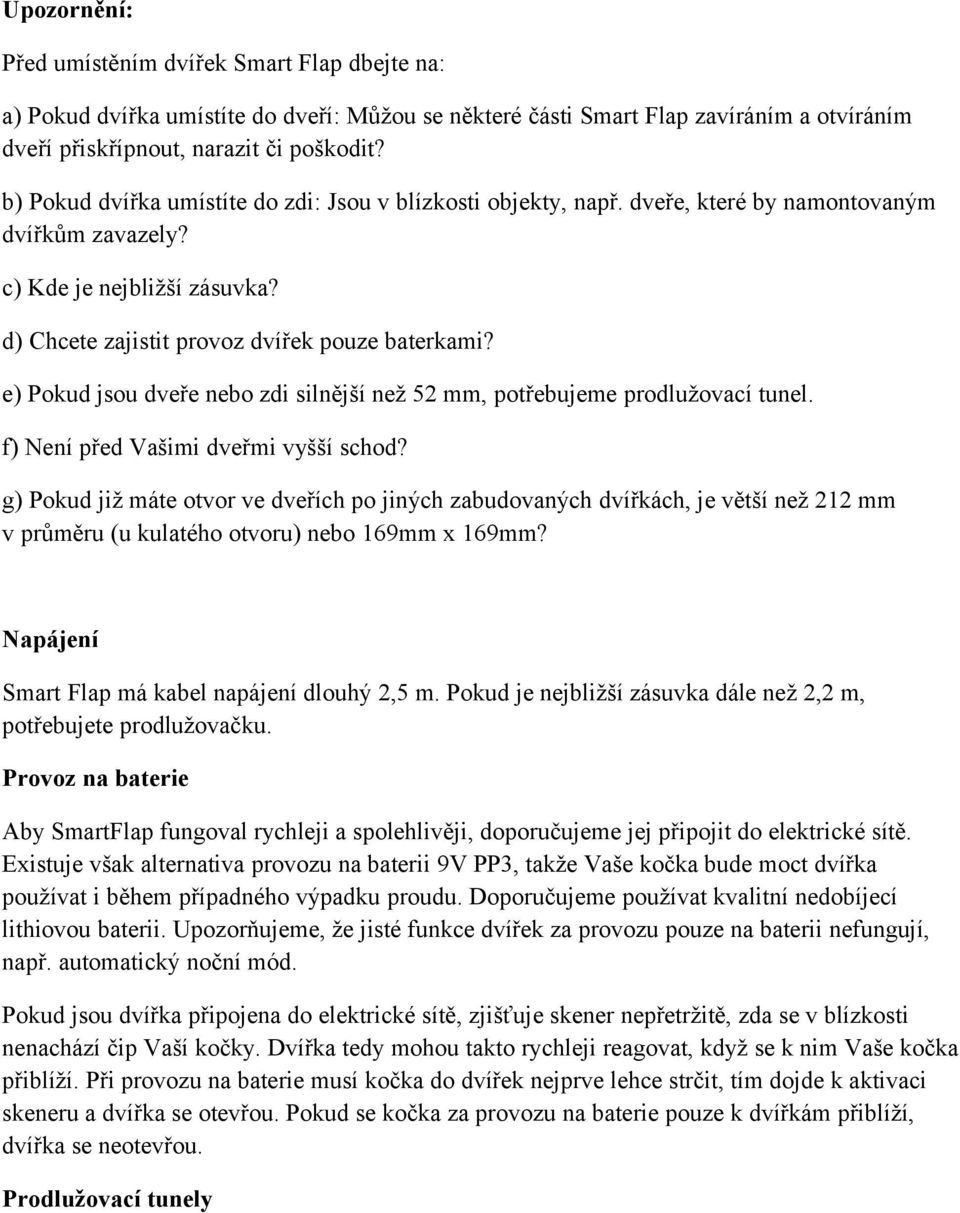

3 Upozornění: Před umístěním dvířek Smart Flap dbejte na: a) Pokud dvířka umístíte do dveří: Můžou se některé části Smart Flap zavíráním a otvíráním dveří přiskřípnout, narazit či poškodit? b) Pokud dvířka umístíte do zdi: Jsou v blízkosti objekty, např. dveře, které by namontovaným dvířkům zavazely? c) Kde je nejbližší zásuvka? d) Chcete zajistit provoz dvířek pouze baterkami? e) Pokud jsou dveře nebo zdi silnější než 52 mm, potřebujeme prodlužovací tunel. f) Není před Vašimi dveřmi vyšší schod? g) Pokud již máte otvor ve dveřích po jiných zabudovaných dvířkách, je větší než 212 mm v průměru (u kulatého otvoru) nebo 169mm x 169mm? Napájení Smart Flap má kabel napájení dlouhý 2,5 m. Pokud je nejbližší zásuvka dále než 2,2 m, potřebujete prodlužovačku. Provoz na baterie Aby SmartFlap fungoval rychleji a spolehlivěji, doporučujeme jej připojit do elektrické sítě. Existuje však alternativa provozu na baterii 9V PP3, takže Vaše kočka bude moct dvířka používat i během případného výpadku proudu. Doporučujeme používat kvalitní nedobíjecí lithiovou baterii. Upozorňujeme, že jisté funkce dvířek za provozu pouze na baterii nefungují, např. automatický noční mód. Pokud jsou dvířka připojena do elektrické sítě, zjišťuje skener nepřetržitě, zda se v blízkosti nenachází čip Vaší kočky. Dvířka tedy mohou takto rychleji reagovat, když se k nim Vaše kočka přiblíží. Při provozu na baterie musí kočka do dvířek nejprve lehce strčit, tím dojde k aktivaci skeneru a dvířka se otevřou. Pokud se kočka za provozu na baterie pouze k dvířkám přiblíží, dvířka se neotevřou. Prodlužovací tunely

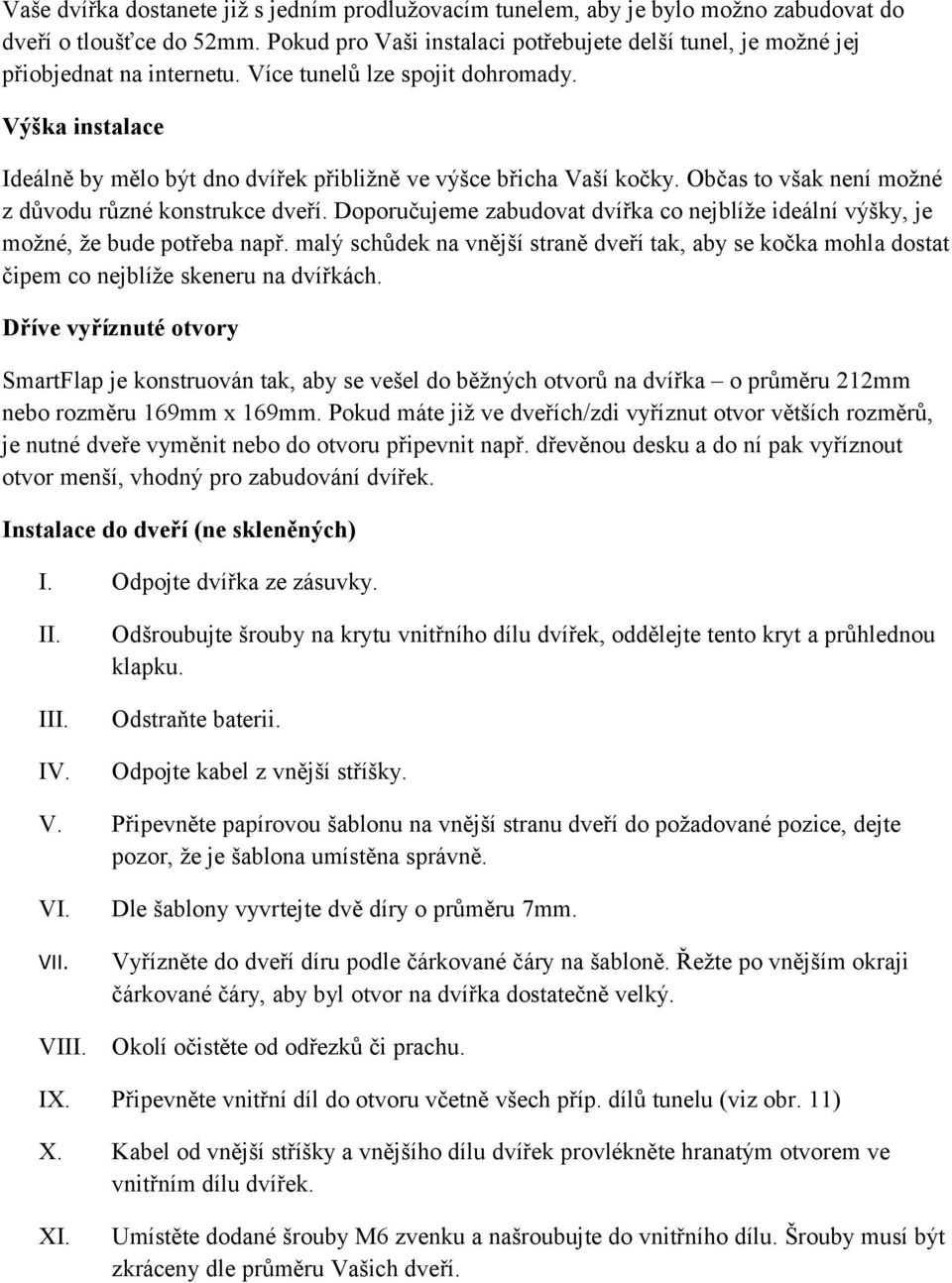

4 Vaše dvířka dostanete již s jedním prodlužovacím tunelem, aby je bylo možno zabudovat do dveří o tloušťce do 52mm. Pokud pro Vaši instalaci potřebujete delší tunel, je možné jej přiobjednat na internetu. Více tunelů lze spojit dohromady. Výška instalace Ideálně by mělo být dno dvířek přibližně ve výšce břicha Vaší kočky. Občas to však není možné z důvodu různé konstrukce dveří. Doporučujeme zabudovat dvířka co nejblíže ideální výšky, je možné, že bude potřeba např. malý schůdek na vnější straně dveří tak, aby se kočka mohla dostat čipem co nejblíže skeneru na dvířkách. Dříve vyříznuté otvory SmartFlap je konstruován tak, aby se vešel do běžných otvorů na dvířka o průměru 212mm nebo rozměru 169mm x 169mm. Pokud máte již ve dveřích/zdi vyříznut otvor větších rozměrů, je nutné dveře vyměnit nebo do otvoru připevnit např. dřevěnou desku a do ní pak vyříznout otvor menší, vhodný pro zabudování dvířek. Instalace do dveří (ne skleněných) I. Odpojte dvířka ze zásuvky. II. III. IV. Odšroubujte šrouby na krytu vnitřního dílu dvířek, oddělejte tento kryt a průhlednou klapku. Odstraňte baterii. Odpojte kabel z vnější stříšky. V. Připevněte papírovou šablonu na vnější stranu dveří do požadované pozice, dejte pozor, že je šablona umístěna správně. VI. VII. VIII. Dle šablony vyvrtejte dvě díry o průměru 7mm. Vyřízněte do dveří díru podle čárkované čáry na šabloně. Řežte po vnějším okraji čárkované čáry, aby byl otvor na dvířka dostatečně velký. Okolí očistěte od odřezků či prachu. IX. Připevněte vnitřní díl do otvoru včetně všech příp. dílů tunelu (viz obr. 11) X. Kabel od vnější stříšky a vnějšího dílu dvířek provlékněte hranatým otvorem ve vnitřním dílu dvířek. XI. Umístěte dodané šrouby M6 zvenku a našroubujte do vnitřního dílu. Šrouby musí být zkráceny dle průměru Vašich dveří.

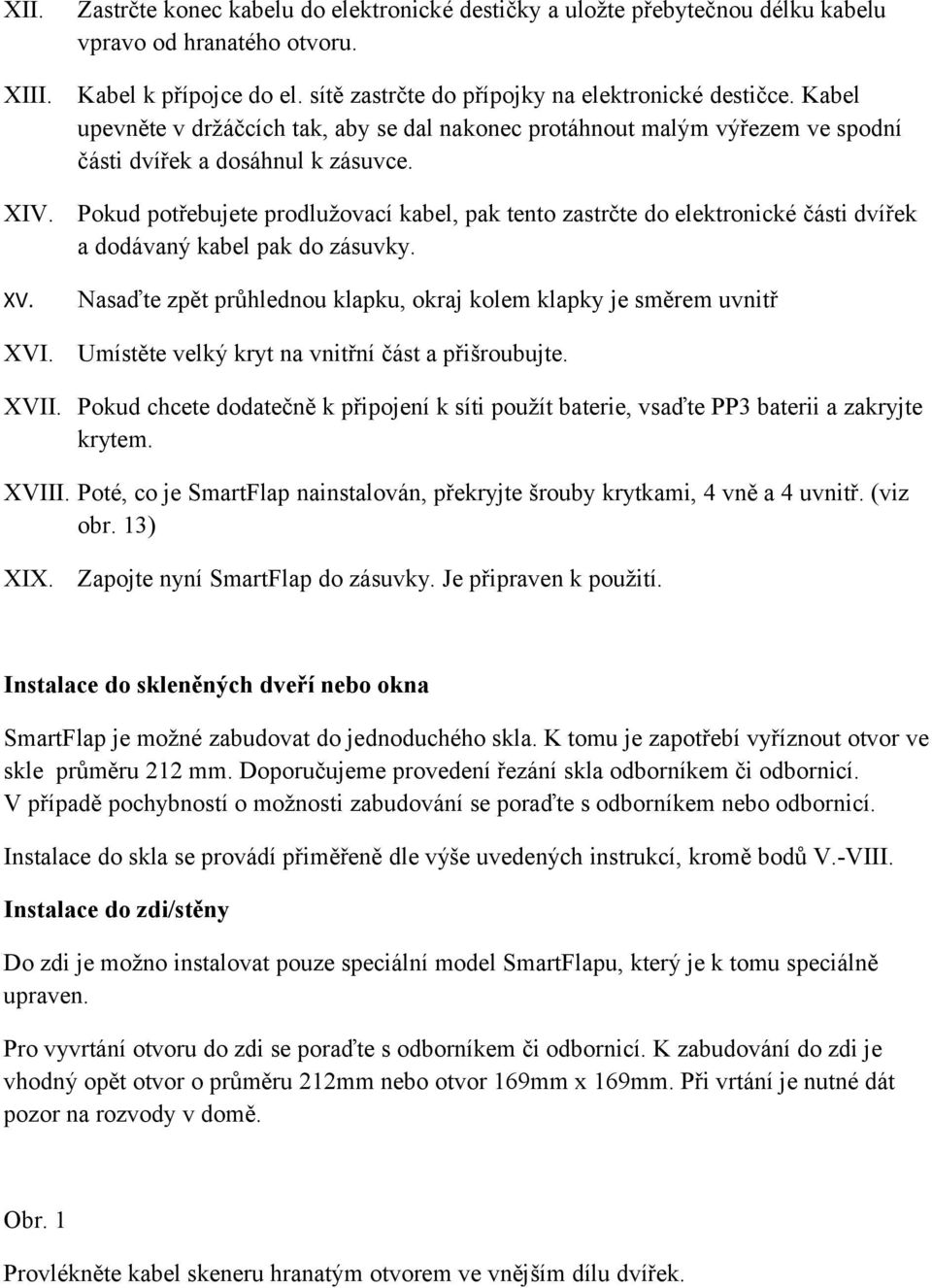

5 XII. XIII. XIV. XV. XVI. Zastrčte konec kabelu do elektronické destičky a uložte přebytečnou délku kabelu vpravo od hranatého otvoru. Kabel k přípojce do el. sítě zastrčte do přípojky na elektronické destičce. Kabel upevněte v držáčcích tak, aby se dal nakonec protáhnout malým výřezem ve spodní části dvířek a dosáhnul k zásuvce. Pokud potřebujete prodlužovací kabel, pak tento zastrčte do elektronické části dvířek a dodávaný kabel pak do zásuvky. Nasaďte zpět průhlednou klapku, okraj kolem klapky je směrem uvnitř Umístěte velký kryt na vnitřní část a přišroubujte. XVII. Pokud chcete dodatečně k připojení k síti použít baterie, vsaďte PP3 baterii a zakryjte krytem. XVIII. Poté, co je SmartFlap nainstalován, překryjte šrouby krytkami, 4 vně a 4 uvnitř. (viz obr. 13) XIX. Zapojte nyní SmartFlap do zásuvky. Je připraven k použití. Instalace do skleněných dveří nebo okna SmartFlap je možné zabudovat do jednoduchého skla. K tomu je zapotřebí vyříznout otvor ve skle průměru 212 mm. Doporučujeme provedení řezání skla odborníkem či odbornicí. V případě pochybností o možnosti zabudování se poraďte s odborníkem nebo odbornicí. Instalace do skla se provádí přiměřeně dle výše uvedených instrukcí, kromě bodů V.-VIII. Instalace do zdi/stěny Do zdi je možno instalovat pouze speciální model SmartFlapu, který je k tomu speciálně upraven. Pro vyvrtání otvoru do zdi se poraďte s odborníkem či odbornicí. K zabudování do zdi je vhodný opět otvor o průměru 212mm nebo otvor 169mm x 169mm. Při vrtání je nutné dát pozor na rozvody v domě. Obr. 1 Provlékněte kabel skeneru hranatým otvorem ve vnějším dílu dvířek.

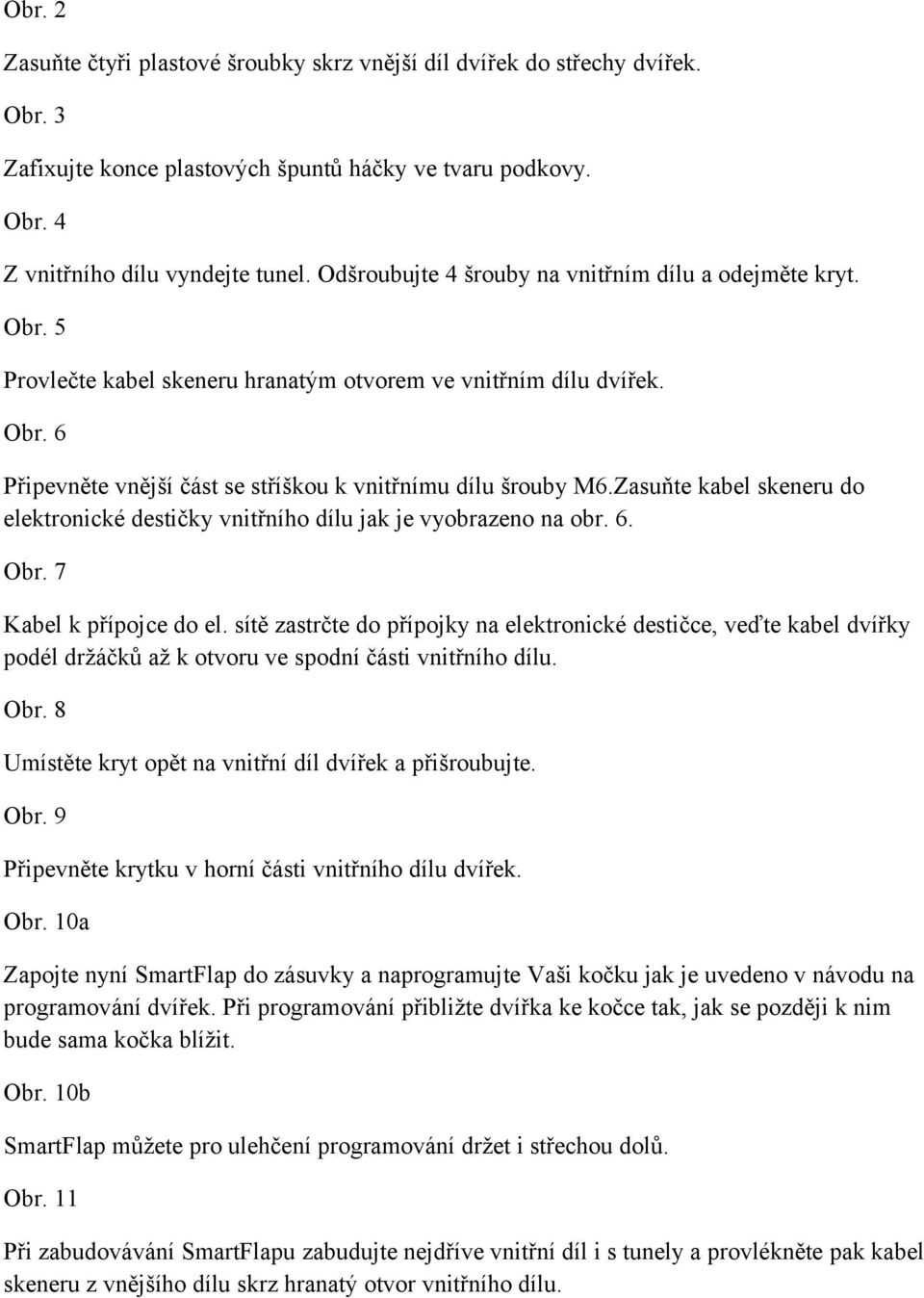

6 Obr. 2 Zasuňte čtyři plastové šroubky skrz vnější díl dvířek do střechy dvířek. Obr. 3 Zafixujte konce plastových špuntů háčky ve tvaru podkovy. Obr. 4 Z vnitřního dílu vyndejte tunel. Odšroubujte 4 šrouby na vnitřním dílu a odejměte kryt. Obr. 5 Provlečte kabel skeneru hranatým otvorem ve vnitřním dílu dvířek. Obr. 6 Připevněte vnější část se stříškou k vnitřnímu dílu šrouby M6.Zasuňte kabel skeneru do elektronické destičky vnitřního dílu jak je vyobrazeno na obr. 6. Obr. 7 Kabel k přípojce do el. sítě zastrčte do přípojky na elektronické destičce, veďte kabel dvířky podél držáčků až k otvoru ve spodní části vnitřního dílu. Obr. 8 Umístěte kryt opět na vnitřní díl dvířek a přišroubujte. Obr. 9 Připevněte krytku v horní části vnitřního dílu dvířek. Obr. 10a Zapojte nyní SmartFlap do zásuvky a naprogramujte Vaši kočku jak je uvedeno v návodu na programování dvířek. Při programování přibližte dvířka ke kočce tak, jak se později k nim bude sama kočka blížit. Obr. 10b SmartFlap můžete pro ulehčení programování držet i střechou dolů. Obr. 11 Při zabudovávání SmartFlapu zabudujte nejdříve vnitřní díl i s tunely a provlékněte pak kabel skeneru z vnějšího dílu skrz hranatý otvor vnitřního dílu.

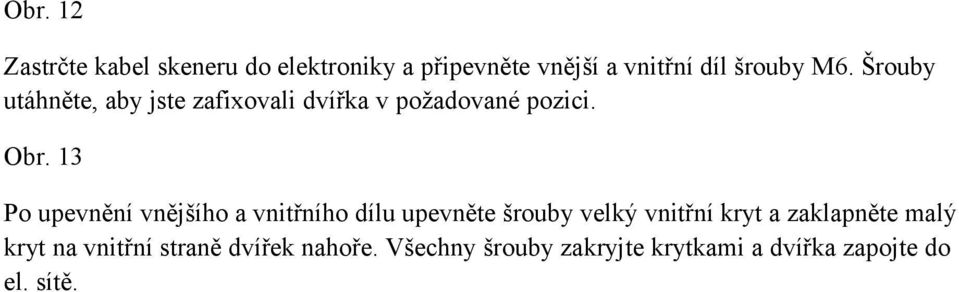

7 Obr. 12 Zastrčte kabel skeneru do elektroniky a připevněte vnější a vnitřní díl šrouby M6. Šrouby utáhněte, aby jste zafixovali dvířka v požadované pozici. Obr. 13 Po upevnění vnějšího a vnitřního dílu upevněte šrouby velký vnitřní kryt a zaklapněte malý kryt na vnitřní straně dvířek nahoře. Všechny šrouby zakryjte krytkami a dvířka zapojte do el. sítě.
