Kovové biomateriály III

Transkript

1 Kovové biomateriály III

2 Rovnoměrná koroze zanedbatelná z hlediska ztráty mechanických parametrů uvolňování korozních produktů reakce organismu

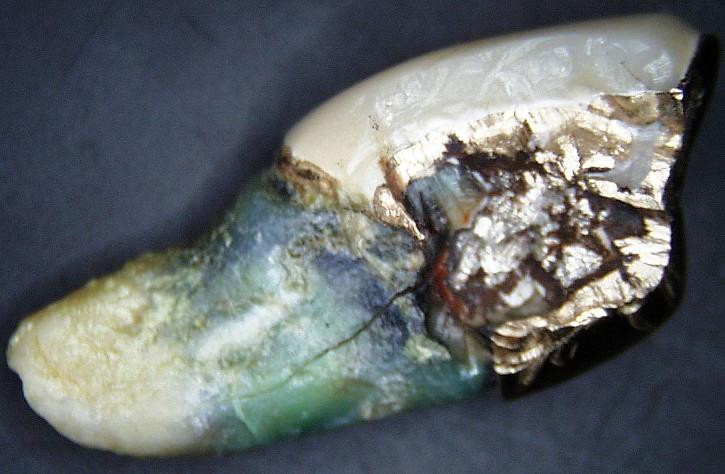

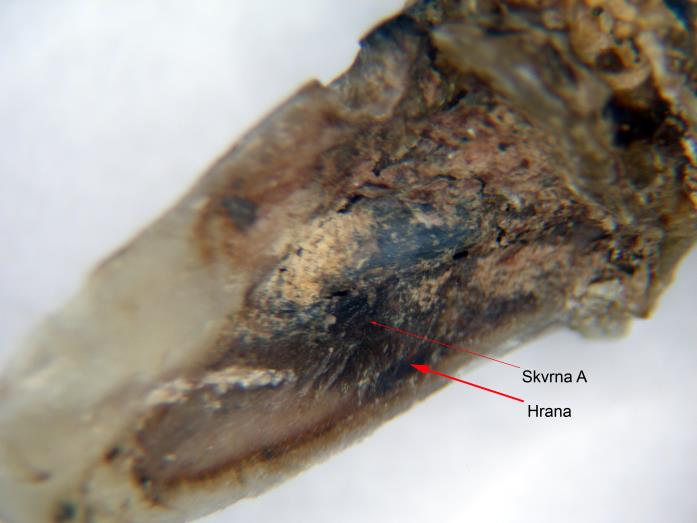

3 Rovnoměrná koroze destrukce kořene zubu Skvrna obsahuje 16 %hm. železa! Vznik korozních produktů železa znamená nárůst objemu 2-3x oproti původnímu kovu. Korozní produkty železa z výztuže v předpjatém betonu destruují beton Ca Ca Si Fe Zn 50 Fe K Fe Zn Zn K 0 k e V

4 Rovnoměrná koroze destrukce kořene zubu Skvrna obsahuje 16 %hm. železa! Vznik korozních produktů železa znamená nárůst objemu 2-3x oproti původnímu kovu. Korozní produkty železa z výztuže v předpjatém betonu destruují beton Ca Ca Si Fe Zn 50 Fe K Fe Zn Zn K 0 k e V

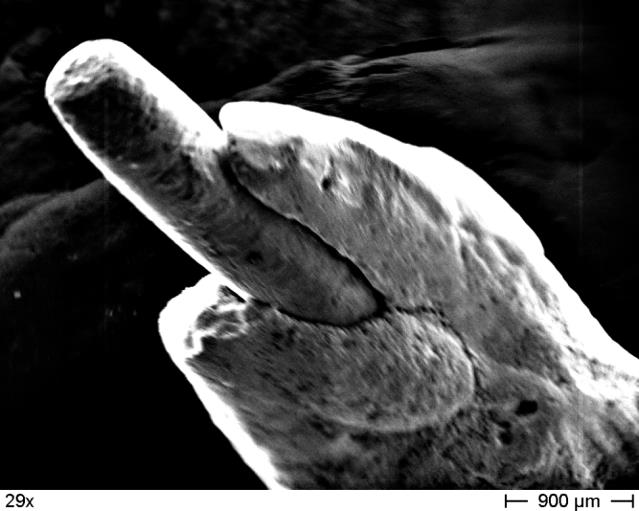

5 Sanace zubu nevhodným materiálem Stříbro detekovatelné ve vzdálenosti 1,3 mm pod okrajem korunky Měď byla detekována ve vzdálenosti 3,5 mm pod okrajem korunky slitina AgCu16

6 Nerovnoměrné formy koroze koroze štěrbinová korozní praskání koroze makročlánky (koroze vlivem galvanických článků)

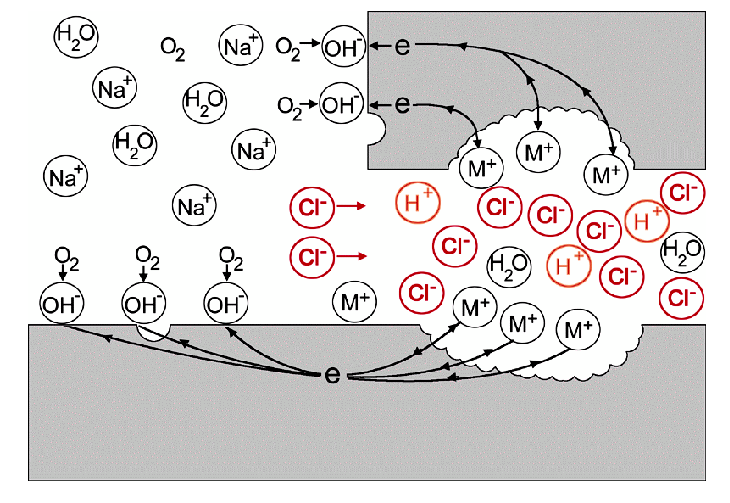

7 Koroze štěrbinová

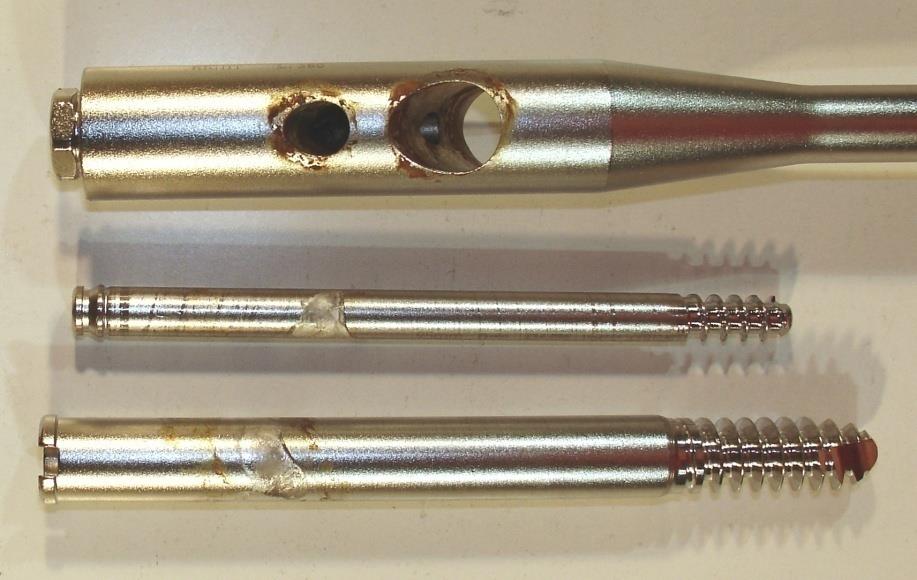

8 Koroze štěrbinová

9 Praskání vyvolané prostředím

10 Štěrbinová koroze a praskání (únava)

11 Erozně - korozní namáhání kombinované erozní a korozní namáhání (fretting) uplatňuje se oxidace za vzniku abrazivních částic abrazivní opotřebení uvolnění únavový lom

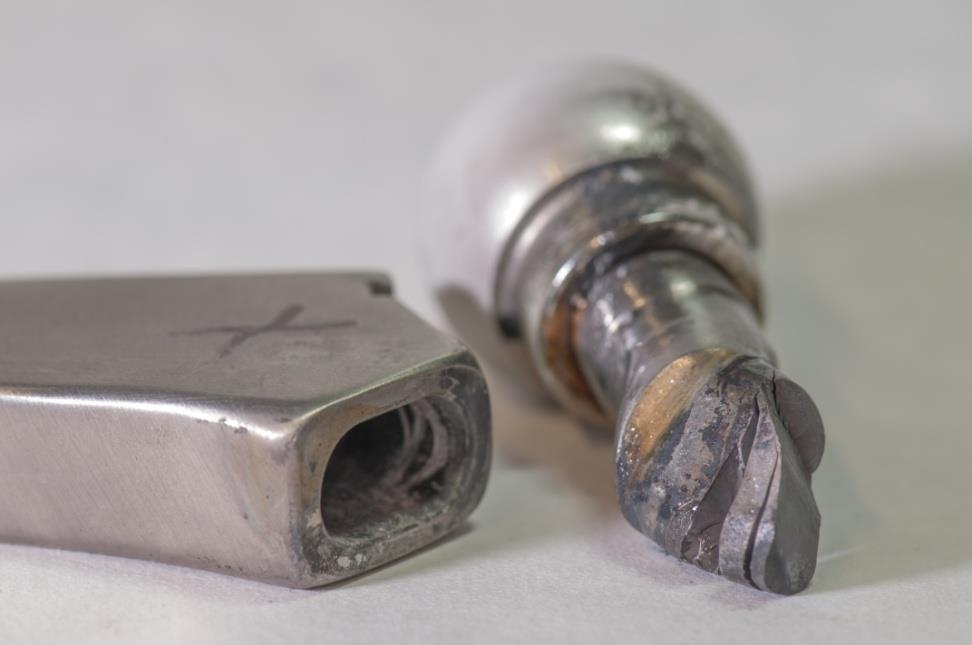

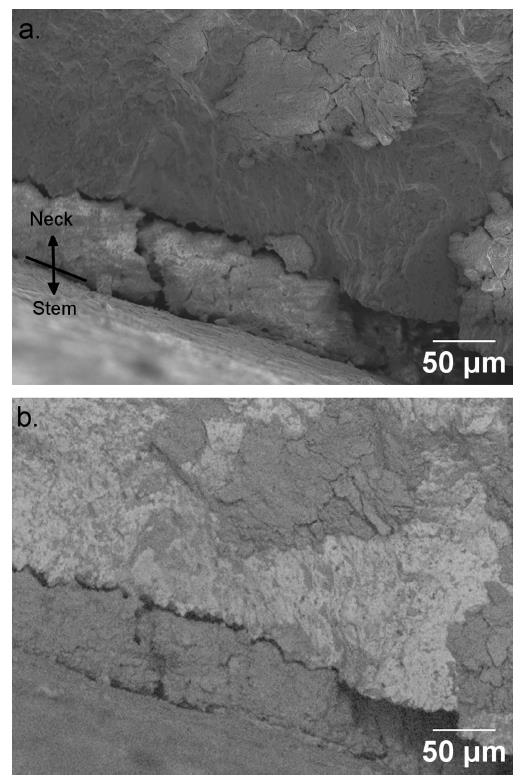

12 Wright Medical Technology - Profemur Z The implant recipient was described as an active 47-year-old male, weighing 84 kg. The implant consisted of a size 3 Profemur Z stem, 8 degree varus neck, and 50 mm Conserve Total Class-A head. Both the neck and stem were made of Ti 6Al 4V, and the head was made of a cobalt-chrome alloy. The neck of this implant failed after three years (implanted in 2006, failed and removed in 2009). Williams J.J., Chawla N., Case study - Fractography of a neck failure in a double-modular hip implant. Case Studies in Engineering Failure Analysis 2, (2014)

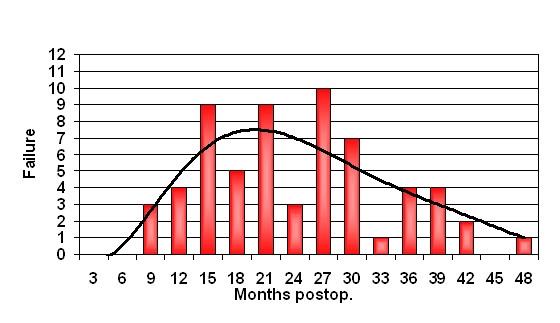

13 Grupp T.M., Weik T., Bloemer W., Knaebel H-P. Modular titanium alloy neck adapter failures in hip replacement - failure mode analysis and influence of implant material. BMC Musculoskeletal Disorders 11, 3, pacientů z 5000 aplikací

14 Intenzifikace koroze vlivem makročlánku nižší korozní odolnost vyšší korozní odolnost

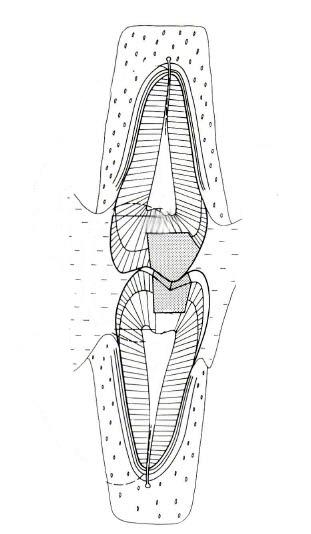

15 Trvalý makročlánek 2 materiály odlišného složení korunka - amalgám expozicí vytvořen kontakt elektronový spoj kontaktem, elektrolytický tělními tekutinami ASTM Corrosion

16 Mžikový makročlánek 2 materiály odlišného složení korunka - amalgám expozicí vytvořen kontakt elektronový spoj kontaktem, elektrolytický tělními tekutinami ASTM Corrosion

17 Přehled kovových materiálů specificky užívaných ve stomatologii

18 Současnost v Maroku (náměstí Jemaa el-fna, Marakesh)

19 Zlato Excelentní korozní odolnost Excelentní tvářitelnost a slévárenské vlastnosti Použití ryzího zlata vtepávané výplně (folie) Biologický odstín korunek krytých keramikou Excelentní cena

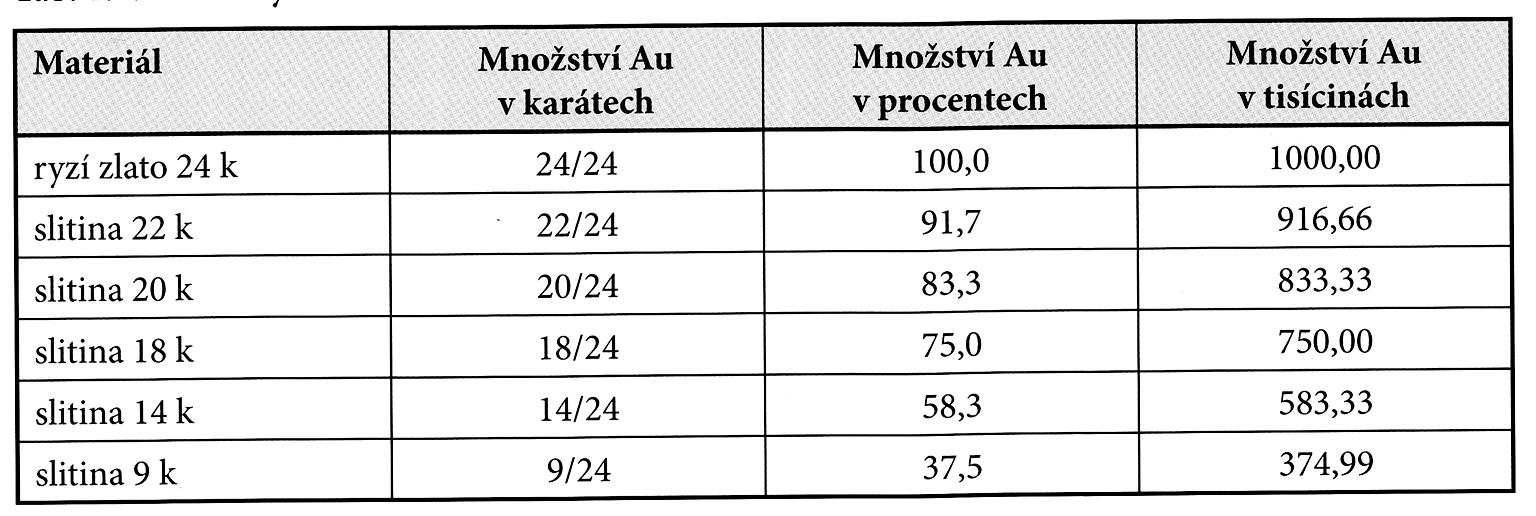

20 Ryzost zlata

21 Tradiční dělení slitin zlata R p 0,2 MPa

22 Slitiny zlata - současné dělení (ISO 22674:2006)

23 Slitiny ušlechtilých kovů (ISO 22674:2006) slitina Au [% hm.] Pd [% hm.] Ag [% hm.] Cu [% hm.] Aurix L Aurosa Palargen

24 Slitiny pro napalování keramiky

25 Palladium Rusko přerušuje dodávky automobilový průmysl - katalyzátory leden USD 1100 za trojskou unci (31,103g) Ford nakupuje v době max. cen zásoby, následně prodělává miliardu USD

26 Slitiny kobalt-chrom ISO/ADA specifikace A = 1,5%, R p 0,2=500 MPa, E=170 GPa obsah Co+Cr+Ni nesmí klesnout pod 85% obsah Cr nemá klesnout pod 20% nemá stoupnout nad 30% - špatné licí vlastnosti Co - mechanické vlastnosti a korozní chování Mo - 3-6% - pevnostní charakteristiky, korozní odolnost Ni - tažnost a kujnost Co a Ni zastupitelné C - s Cr, Si, Co - karbidy Ni+Al - Ni 3 Al - zvyšuje pevnost v tahu

27 Slitiny kobalt-chrom CoCrMo litá - Co; Cr 27-30%; Mo 5-7%; C 0,35% max. vysoce odolná proti erozi vzhledem k přítomnosti karbidů M 23 C 6 (nejvíce), M 7 C 3, a M 6 C (M je hlavně Cr) tvořících se ve struktuře lze vytvrdit tepelným zpracováním vedoucím k precipitaci karbidů F 75 litá + rozpouštěcí žíhání - R p 0,2= MPa, R m = MPa, A=11 17 % CoCrMo tvářená Co; Cr 19-21%; Mo 5-7%; W 14-16%; C 0,05-0,15% v průběhu překování na vhodné teplotě zpevňují na základě tvorby jemných karbidů horší erozní odolnost F 799 kovaná (nízký C) R p 0,2= MPa, R m = MPa, A= 9 26 %

28 Slitiny nikl-chrom VÝHRADNĚ stomatologie od 1955 alternativa slitin kobaltu ve stomatologii od 1960 lité korunky kryté keramikou velmi široké spektrum složení a vlastností Evropa - pouze u pacientů bez alergie na nikl, obecně spíše CoCr USA - slitiny první volby biotolerance!! Heranium NA (Heraeus-Kulzer) (Ni 59,3%;Cr 24,0%; Mo 10,0%)

29 Titan a slitiny - implantologie Titan používán minimálně, nejčastěji forma grade 4 (ASTM) Slitina Ti6Al4V standardní materiál nejčastěji forma ELI (Extra Low Interstitials) b slitiny titanu modul pružnosti vs. kostní krytí aplikace v současnosti v počátcích

30

31

32

33

34

35

36

37

38 Dentální amalgám materiál vytvářený ze slitiny AgCuSn(Zn.) a rtuti nízkoměďnaté (slitina) - do 8% mědi ve slitině výšeměďnaté (směs) - směs klasické slitiny a globulárního eutektika AgCu28 výšeměďnaté (slitina) - ternární slitina s obsahem mědi nad 8%

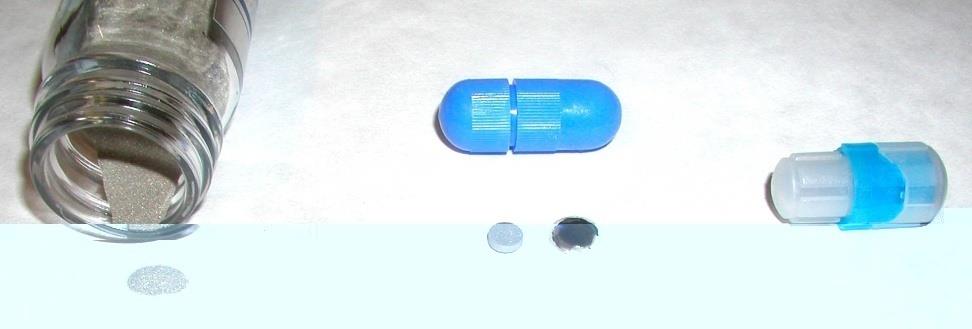

39 Dentální amalgám Složení slitiny [%] poměr Materiál Ag Sn Cu Hg slitina:hg nízkoměďnatý 70,3 22,4 4,1 3,2 1,09 výšeměďnatý směsný 70,0 14,7 12,3 3,0 1 výšeměďnatý směsný 43,2 29,7 24,9 2,2 1 výšeměďnatý ternární 60,0 28,0 12,0-1,35

40 Strukturní fáze fáze g složení Ag 3 Sn g 1 Ag 2 Hg 3 g 2 Sn 7-8 Hg h Cu 6 Sn 5 e Cu 3 Sn

41 Mikrostruktury AgHg fáze

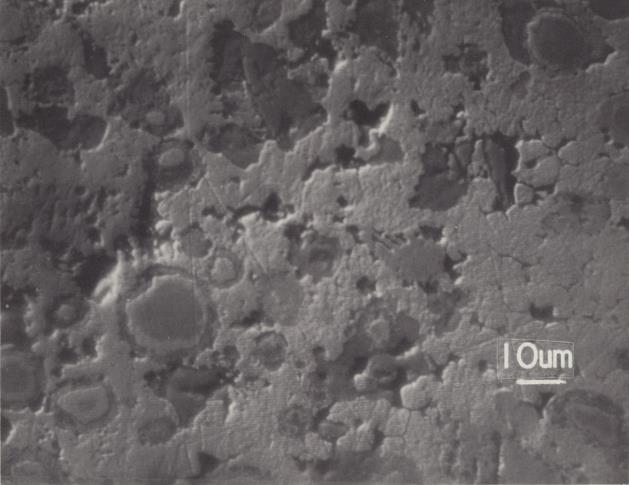

42 Mikrostruktury SnHg fáze globulární zrna eutektika AgCu reakční prstence

43 Koroze amalgámů nízkoměďnatý - koroze g 2 fáze, odlamování v okrajích výšeměďnatý směsný - koroze reakčních prstenců výšeměďnatý ternární - bez zřetelných korozních problémů

44 Rtuť

45 Amalgámová válka I bratři Crawcourové výrazná obchodní rovina, amalgám na AgHg bázi American Society of Dental Surgeons nesouhlasí s aplikací rtuť je jed výrazný tlak na lékaře (vyloučení) použití amalgámu odmítáno

46 Amalgámová válka II G.V. Black metalurgický základ amalgámu zlepšené vlastnosti odpovídá současným nízkoměďnatým Popularita amalgámu roste Německo - Alfred Stock profesor chemie trpěl otravou rtutí detailně popsal příznaky 25 let se rtutí zabýval články o nebezpečnosti použití rtuti ve stomatologii Německo - výzkum velmi specifickými metodami vyvolán značný zájem veřejnosti

47 Odpor proti amalgámu vážné studie o zatížení rtutí z amalgámů pokles koncentrace rtuti v moči dentistů o 50 % posun zájmu od lékaře k pacientovi vytvořena technika analyzátorů rtuti v dechu počáteční studie zatíženy významnými chybami hysterie Urinary Mercury Levels indentists 20 ug/l , CBS, news magazine 60 Minutes - Is There Poison In Your Mouth? - panika Amalgámová válka III
