Plastická deformace a pevnost

Transkript

1 Plastická deformace a pevnost Anelasticita vnitřní útlum Zkoušky základních mechanických charakteristik konstrukčních materiálů (kovy, plasty, keramiky, kompozity) Fyzikální podstata pevnosti Skutečný tahový diagram 1

2 Fyzikální podstata modulu pružnosti tuhost vazby S 0 = d 2 dr U 2 r = r 0 2

3 Určování modulu pružnosti 3

4 Kvazistatické metody C epoxy243_3 epoxy115_ C epoxy243_3 epoxy115_ Load [N] 1500 Stress [MPa] Time [s] Strain [%] C epoxy115_2 epoxy315_5 epoxy243_ C epoxy243_4 epoxy315_5 epoxy115_2 Load [N] Stress [MPa] Time [s] 0 0 0,2 0,4 0,6 0,8 1 Strain [%] 4

5 Q -1 = tgα (vnitřní tlumení) Hystereze - anelasticita schopnost materiálu rozptylovat elastickou energii při vibracích 5

6 Vnitřní útlum,vnitřní tření množství rozptýlené energie (za jeden cyklus) celková přivedená energie η = U 2 U π 6

7 Měření charakteristik vnitřního útlumu torzní kyvadlo G = 128π.Ja.l.f 2 /d 4 ω poloviční šířka píku p rezonance v polovině jeho výšky d - průměr vzorku l - délka vzorku Ja - osový moment setrvačnosti ω 0 rezonanční kruhová frekvence kmitů vzorku f - vlastní frekv. kmitů kyvadla η = U ω = 2πU 3ω 0 7

8 Vnitřní útlum,vnitřní tření schopnost materiálu rozptylovat elastickou energii při vibracích míra vnitřního útlumu - koeficient ztrát η = U 2 U π ( Q -1 ) - logaritmický dekrement útlumu ϑ = ln a a n n+1 8

9 Vnitřní útlum,vnitřní tření schopnost materiálu rozptylovat elastickou energii při vibracích míra vnitřního útlumu - koeficient ztrát - logaritmický dekrement útlumu Praktický význam využití: převodovka, blok motoru, řízené střely. 9

10 Vnitřní útlum,vnitřní tření fyzikální původ frekvenčně závislý vnitřní útlum - termoelastický jev (prodloužení ochlazení, stlačení ohřev) - pohyb valenčních elektronů (při jednotkách K) - viskozita hranic zrn (Ke - samodifúze) - difuse uhlíku v tuhém roztoku α-železa (Snoek( Snoek) - změna orientace párových bodových poruch (bivakance apod.) - relaxace dislokací - Bordoniho maximum - dynamické vlastnosti dislokací - relaxační procesy v plastech 10

11 Vnitřní útlum,vnitřní tření fyzikální původ frekvenčně nezávislý vnitřní útlum - chování dislokačních segmentů (disloakcí( mezi kotvícími body) - magneto-mechanické mechanické tlumení 11

12 Vnitřní útlum,vnitřní tření význam frekvenčně závislý vnitřní útlum zajímá spíše materiálové vědce (jevy podmíněné nějakým relaxačním procesem): - difuse uhlíku v tuhém roztoku α-železa (Snoek( Snoek) - relaxace v dislokační čáře (Bordoni( Bordoni) - dynamické vlastnosti dislokací a interakce s překážkami dislokace lesa, atmosféry, precipitáty, vrstevné chyby) 12

13 Vnitřní útlum,vnitřní tření význam frekvenčně nezávislý vnitřní útlum tato vlastnost zajímává pro konstruktéry ry - kolejová vozidla - převodová skříň -řízená střela a pod. vhodné materiály jsou např. - slitiny hořč řčíku vratná dvojčatov atová deformace - slitina (Mn( Mn-Cu) vratná martenzitická přeměna - litina rozptyl energie na grafitických částicíchch - beton rozptyl na nehomogenní struktuře 13

14 Vnitřní útlum,vnitřní tření Volba materiálu pro tabuli (desku) třepacího stroje (třepací stroj zkoušení součástí pro auta, letadla) Materiálové požadavky: nízká hmotnost ρ velká tuhost E > 30 GPa vysoká vlastní frekvence (E/ρ) 1/2 vysoký koeficient útlumu η 10-2 Materiál Mg slitiny η (E/ρ) 1/ ρ [Mg/m 3 ] 1,75 Hodnocení Nejlepší kombinace slitina Mn-Cu , Útlum dobrý, ale těžký KFRP/GFRP ,8 Možný litina beton , ,8 2,5 Dobrý/těžký Možný 14

15 Vnitřní útlum,vnitřní tření 15

16 Anelasticita vnitřní útlum Zkoušky základních mechanických charakteristik konstrukčních materiálů (kovy, plasty, keramiky, kompozity) Fyzikální podstata pevnosti Skutečný tahový diagram 16

17 Zkouška tahem Kovové materiály Zkouška tahem za okolní teploty Evropa: ČSN EN /2002 ( identifikační znak) Amerika: ASTM E 8-01(ASTM E8 M) 17

18 Zkouška tahem 18

19 EN se skládá z pěti částí Zkouška tahem Část 1: Zkušební metoda za okolní teploty ČSN EN ( ) Část 2: 2 Ověřování siloměrného měřícího systému tahových zkušebních strojů (ČSN EN ISO ), ( ) Část 3: 3 Kalibrace siloměrů používaných k ověřování zkušebních strojů pro zkoušku jednoosým tahem (ČSN EN ISO 376) ( ) Část 4: 4 Ověřování průtahoměrů používaných při zkoušce jednoosým tahem (ČSN EN ISO 9513) ( ) Část 5: 5 Zkušební metoda za zvýšené teploty ČSN EN ( ) 19

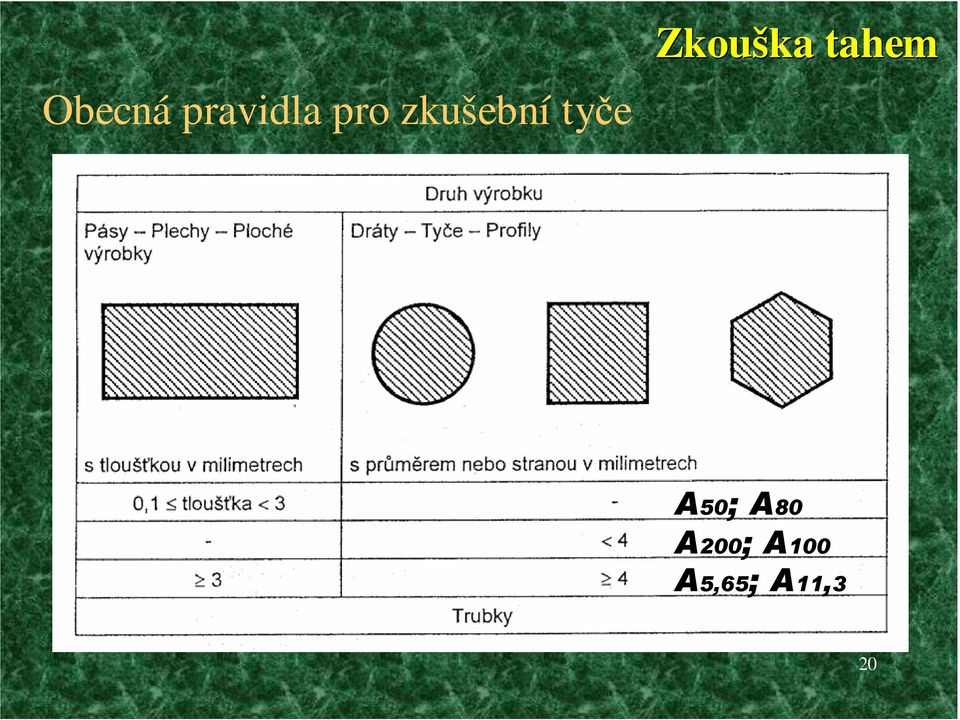

20 Obecná pravidla pro zkušební tyče Zkouška tahem A50; A80 A200; A100 A5,65; A11,3 20

21 Obecná pravidla pro zkušební tyče Zkouška tahem Poměrné zkušební tyče (L 0 =k.s =k.s 0 1/2 1/2 ), kde k = 11,3 nebo 5,65 Nepoměrné zkušební tyče umožňuje-li norma na výrobek Původní povrch předepisuje li norma na výrobek Výroba a opracování vliv na počátek plastické deformace a mez kluzu 21

22 Obecná pravidla pro zkoušku Zkouška tahem Zatěžovací osa stroje (kardan( kardan, vyosovací přípravek, upínací přípravky s kulovými plochami apod.) Rychlost zatěžování (podle určované charakteristiky) Kontrola a měření tyče před zkouškou Předtížení tyče v upnutém stavu před zkouškou Provedení zkoušky se snímačem, bez snímače (hystereze, vícerychlostní zkouška) 22

23 Zkouška tahem R = F 800 S Stress in MPa 400 R e R m A = L L 0 * ε = L Strain in % L 0 23

24 Zkouška tahem č. vz. S 0 [mm 2 ] R e [MPa] R m [MPa] A g [%] A [%] E (t) [GPa] E (s) [GPa] µ [ - ] 1 28,29 695,5 806,9 7,49 16,40 206,0 196,0 0, ,30 722,6 812,8 6,64 14,53 210,3 196,0 0, ,28 730,0 820,0 7,67 18,46 222,4 196,0 0, ,29 733,0 820,5 7,37 15,70 204,0 195,7 0, ,29 711,9 812,5 7,64 16,94 188,6 196,0 0,304 24

25 Zkouška tahem Smluvní tahový diagram tj. závislost zátěžná síla prodloužení měřené délky zkušebního tělesa napěťové charakteristiky R xx, R m deformační charakteristiky A, Z 25

26 Zkouška tahem Smluvní tahový diagram měříme sílu F přepočteme na smluvní napětí R = F S 0 měříme prodloužení L přepočteme na poměrné prodloužení ε = L L 0 26

27 Zkouška tahem Smluvní mez kluzu p = plastic - plastická deformace t = total celková deformace r = running - průběžná, trvalá (plastická) deformace 27

28 Nevýrazná mez kluzu Zkouška tahem R p 0,2 28

29 Zkouška tahem Výrazná mez kluzu R eh, R el R e 29

30 Označování ocelí (horní/dolní mez kluzu) Svařitelné oceli S185 S235 S275 S355 Zkouška tahem Oceli na strojní součásti E295 E335 E360 30

31 Deformační charakteristiky Zúžení Z = S 0 S 0 S u 100 Zkouška tahem [ ] % Tažnost Lu L A?? = L 0 [% ] Proč jsou deformační charakteristiky dvě? 31

32 ČSN EN ISO 2566 (420308) Zkouška tahem Převodní tabulky tažnosti Část 1: uhlíkové a nízkouhlíkové oceli k I = L I 0 II,k = I 0 S L II 0 II 0 S A A II I = k k I II 0,4 Nechť k I = 5,65, k II =11,3 pak platí A 11,3 =A 5,65.0,759) Část 2: austenitické oceli 32

33 Energetické charakteristiky Kovy klasický tahový diagram Zkouška tahem Resilience (modul resilience): mater. charakt. vyjadřující množství energie v jednotce objemu materiálu zatíženého napětím Re. (Množství energie, které je materiál schopen při daném zatížení akumulovat). w el = 2 Re MN.m MJ MPa = = 2E 2 3 m.m m Křehké materiály w w f f = = R 2 3 m R + R 2 m e A. 100 A. 100 m MJ 3 MJ m 3, Tahová houževnatost (modul houževnatosti): množství energie potřebné k porušení materiálu 33

34 Zkouška tahem Kovové materiály deformační zpevnění Kovy klasický tahový diagram Mírou deformačního zpevnění je poměr meze pevnosti a meze kluzu R R R R m e m e 1, 4...velké _ zpevnění 1, 2...malé _ zpevnění 34

35 Zkouška tahem - plasty 35

36 Zkouška tahem - plasty Plasty ČSN EN ISO 527 (640604) σ σ σ M y B mez _ pevnosti mez _ kluzu lomové _ napětí a - křehký b - houževnatý c - houževnatý d - houževnatý s σ y s σ y bez σ y 36

37 ČSN EN 658 Zkouška tahem - keramiky omezená obrobitelnost jednoduché tvary vysoká křehkost předčasné lomy citlivost na přesnost zatěžovací osy přednost ohybové zkoušky 37

38 38
