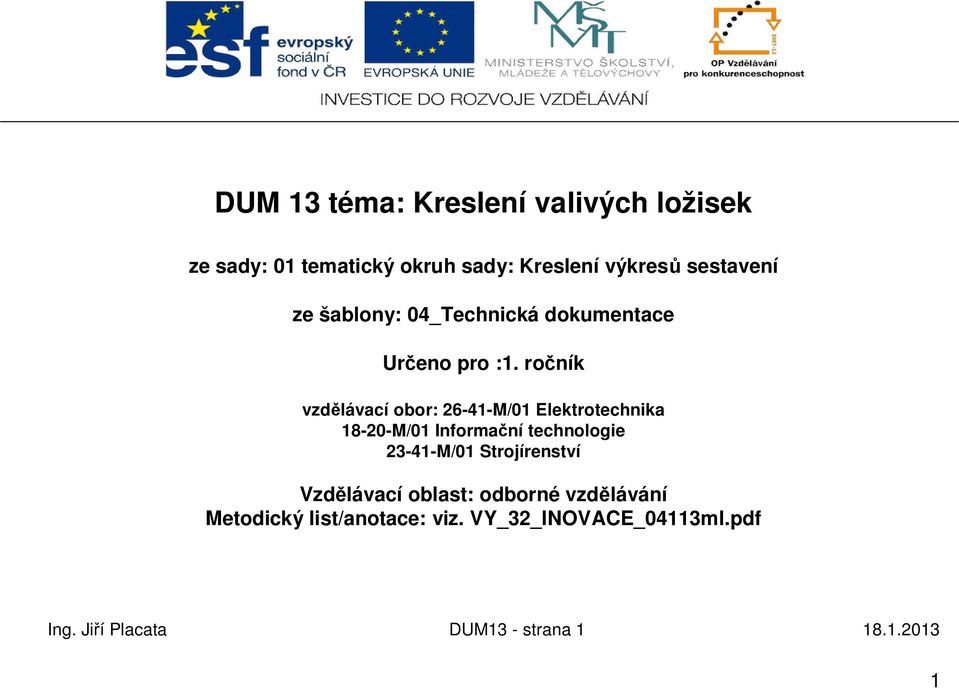

1 DUM 13 téma: Kreslení valivých ložisek ze sady: 01 tematický okruh sady: Kreslení výkres sestavení ze šablony: 04_Technická dokumentace Ur eno pro :1. ro ník vzd lávací obor: M/01 Elektrotechnika M/01 Informa ní technologie M/01 Strojírenství Vzd lávací oblast: odborné vzd lávání Metodický list/anotace: viz. VY_32_INOVACE_04113ml.pdf Ing. Ji í Placata DUM13 - strana

2 K jakému ú elu slouží valivé ložisko? k oto nému uložení h ídel nebo náboj zajišt ní vzájemné polohy otá ejících se a pevných sou ástí (rámu, t lesa apod.) k p enášení zatížení rotujících sou ásti na ostatní ásti stroje/za ízení Princip valivého ložiska Valivá ložiska jsou založená na principu odvalování rota ních element mezi vn jším a vnit ním kroužkem ložiska za vzniku valivého ení (valivého odporu), které je nižší než t ení smykové. [2] 2

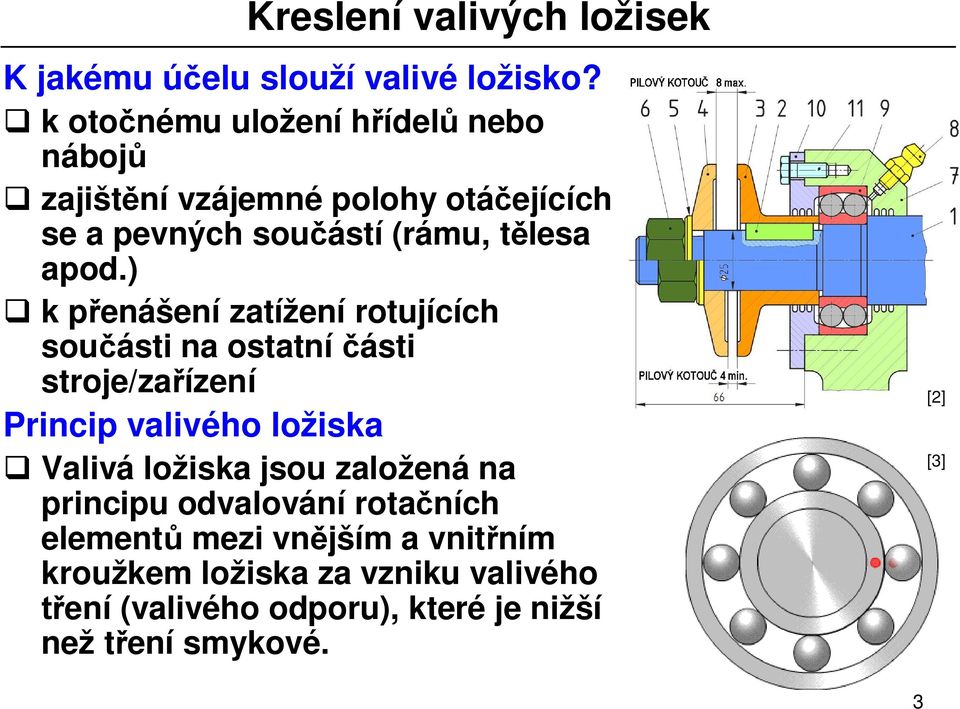

3 K jakému ú elu slouží valivé ložisko? k oto nému uložení h ídel nebo náboj zajišt ní vzájemné polohy otá ejících se a pevných sou ástí (rámu, t lesa apod.) k p enášení zatížení rotujících sou ásti na ostatní ásti stroje/za ízení Princip valivého ložiska Valivá ložiska jsou založená na principu odvalování rota ních element mezi vn jším a vnit ním kroužkem ložiska za vzniku valivého ení (valivého odporu), které je nižší než t ení smykové. [2] [3] 3

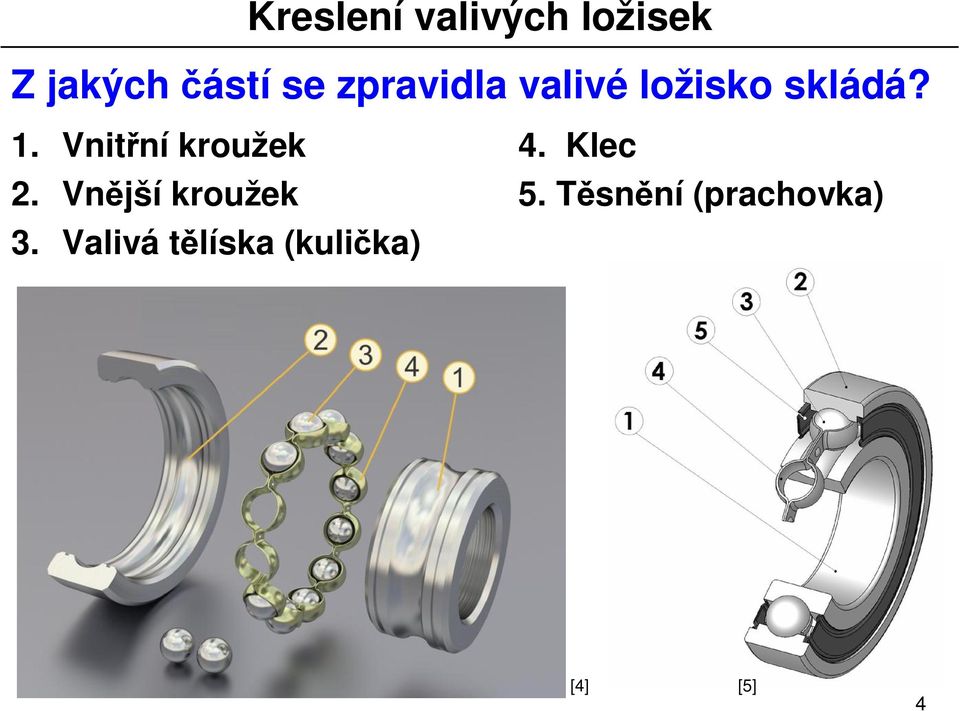

4 Z jakých ástí se zpravidla valivé ložisko skládá? 1. Vnit ní kroužek 4. Klec 2. Vn jší kroužek 5. T sn ní (prachovka) 3. Valivá t líska (kuli ka) [4] [5] 4

5 Vlastnosti valivého ložiska (jen n které) Výhody: - mají pom rn malé rozm ry a hmotnost - dají se použít pro vysoké otá ky - vyžadují nepatrnou údržbu - ztráty t ením jsou malé a tém stejné za klidu a za pohybu (rychlé uvedení stroje do provozu) Nevýhody: - nejsou vhodná pro velmi vysoké obvodové rychlosti (odst edivé síly únava kroužk ) - jsou hlu jší než ložiska kluzná - nemají schopnost tlumit vibrace 5

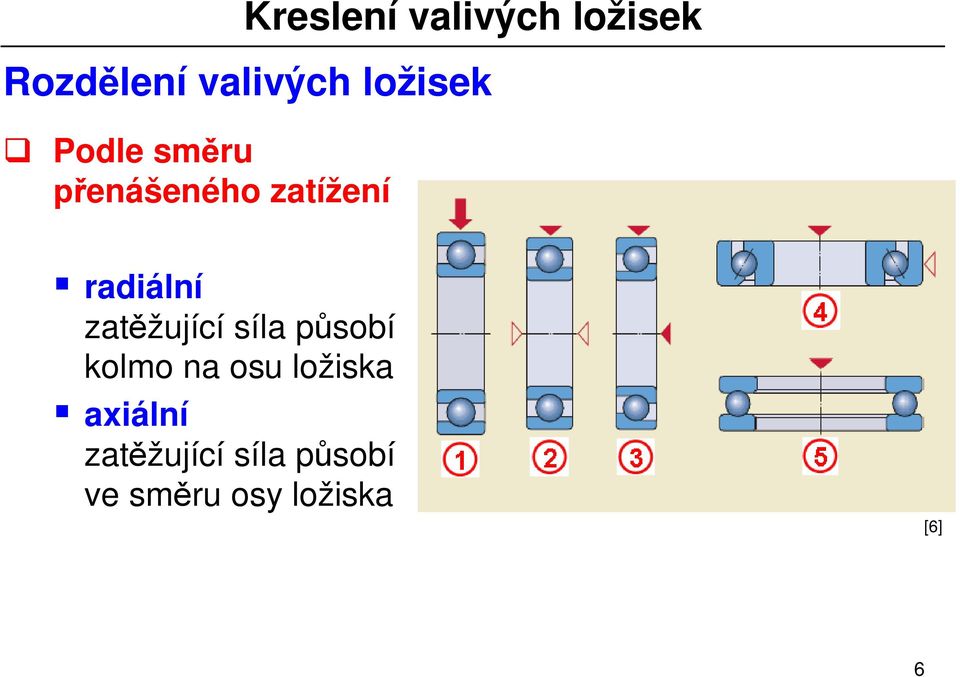

6 Rozd lení valivých ložisek Podle sm ru enášeného zatížení radiální zat žující síla p sobí kolmo na osu ložiska axiální zat žující síla p sobí ve sm ru osy ložiska [6] 6

7 Rozd lení valivých ložisek Podle druhu pohybu rota ní (ložisko) vzájemný pohyb mezi vn jším a vnit ním kroužkem je rota ní lineární (vedení) vzájemný pohyb mezi vn jším kroužkem a vedením je lineární (posuvný [6] [7] 7

8 Rozd lení valivých ložisek Podle tvaru valivého t líska kuli ková vále ková kuželíková soude ková jehlová kuli kové vále kové kuželíkové [9] jehlové 8

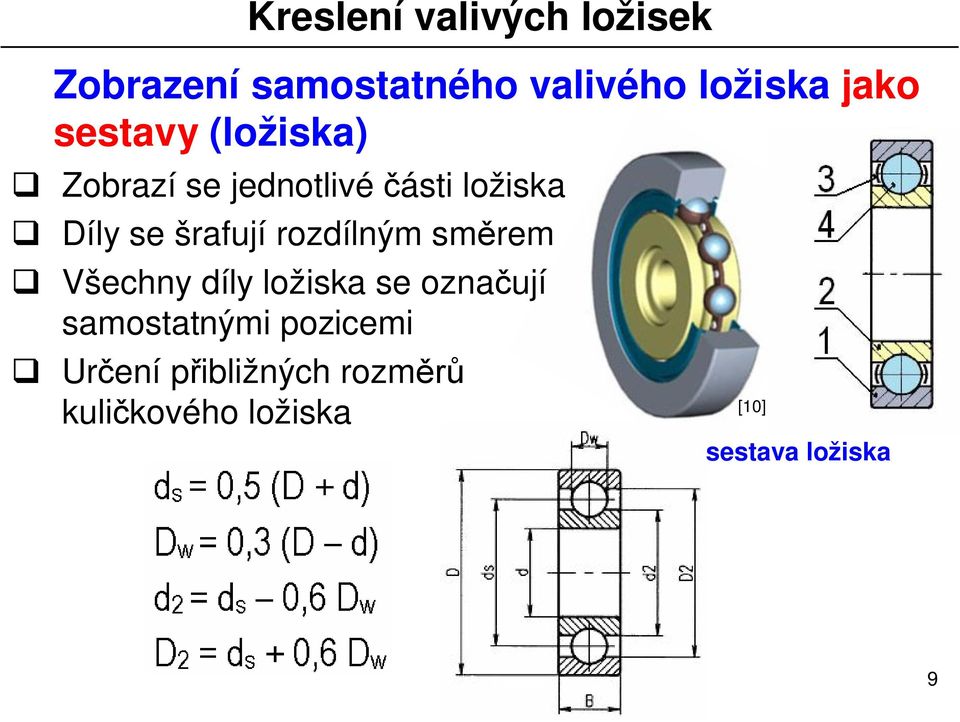

9 Zobrazení samostatného valivého ložiska jako sestavy (ložiska) Zobrazí se jednotlivé ásti ložiska Díly se šrafují rozdílným sm rem Všechny díly ložiska se ozna ují samostatnými pozicemi Ur ení p ibližných rozm kuli kového ložiska [10] sestava ložiska 9

10 Zobrazení valivého ložiska na výkrese sestavení (v sestav ) Zobrazuje se: Zjednodušen Schematicky Kombinovan Zjednodušené zobrazení bez klece a dalších podrobností zpravidla v ezu plnou tlustou arou ve funk ní poloze Ložisko v sestav 10

11 Zobrazení valivého ložiska na výkrese sestavení (v sestav ) Schematické zobrazení osovým k ížkem souvislou tlustou arou v míst valivého líska (b) s vyzna ením po tu valivých drah (c) s vyzna ením tvaru valivých ploch Kombinované zobrazení (d) 11

12 íklady zajišt ní ložisek na h ídeli a) P íložka (1) se 2 šrouby (2) b) Kruhová matice (1) se zá ezy KM, ( SN ) a pojistná podložka (2) MB, ( SN ) c) Pojistný kroužek (1), ( SN ) 12

13 íklady použití ložisek v sestav Pojezdová kladka 1. Kladka 2. Rozp rný kroužek 3. Ložisko 4. ep 5. Pojistný kroužek 6. Ví ko 7. Šroub s vnit ním šestihranem [11] 13

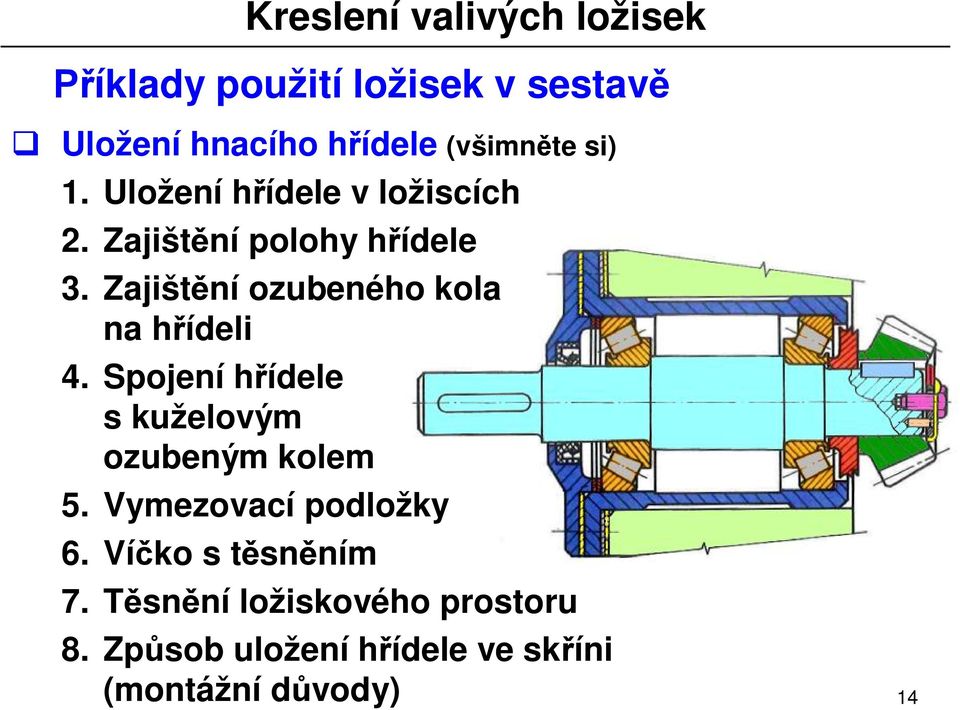

14 íklady použití ložisek v sestav Uložení hnacího h ídele (všimn te si) 1. Uložení h ídele v ložiscích 2. Zajišt ní polohy h ídele 3. Zajišt ní ozubeného kola na h ídeli 4. Spojení h ídele s kuželovým ozubeným kolem 5. Vymezovací podložky 6. Ví ko s t sn ním 7. T sn ní ložiskového prostoru 8. Zp sob uložení h ídele ve sk íni (montážní d vody) 14

15 Shrnutí K jakému ú elu slouží valivé ložisko? Princip valivého ložiska Kreslení valivých ložisek Základní vlastnosti valivého ložiska Rozd lení valivých ložisek podle r zných hledisek Zobrazení samostatného valivého ložiska jako sestavy (výkres sestavení ložiska) Zobrazení valivého ložiska na výkrese sestavení (ložisko v sestav ) Zjednodušen Schematicky Kombinovan íklady zajišt ní ložisek na h ídeli 15

16 Seznam použité literatury: Kreslení valivých ložisek [1] KLETE KA, Jaroslav a Petr FO T. Technické kreslení. Vyd. 1. Brno: CP Books, 2005, 252 s. ISBN [2] Technisches Zeichnen. 7-Aufgabe. Haan-Gruiten, Deutschland: Europa-Lehrmittel, Grund- und Fachbildung Metall. ISBN Dostupné z: [3] [5] t1_2rs_120_labelled.png [6] EXVALOS. HLAVNI KATALOG LOZISEK SKF 6000 CS. Lanškroun, Dostupné z: ziska.pdf [7] [8] [9] [10] [11] Laufrollenlager 16
