1 Adam Císař Test služby pro mobilní datové připojení Internet 4G Premium (T-Mobile) pomocí PCMCIA karty Semestrální práce z předmětu Mobilní komunikace (37MK)

2 Základní charakteristika: Služba Internet 4G Premium využívá sítě UMTS, která byla společností T-Mobile spuštěna na podzim roku Nejedná se však o klasickou síť třetí generace, ve které by bylo možné využívat 3G mobily a videokonference, nýbrž o síť určenou výhradně pro datové přenosy. Připojení zajišťuje PCMCIA karta zasunutá do příslušného slotu notebooku. Karta slouží jako modem pro síť UMTS a zároveň je schopna využívat GSM sítě s technologií GPRS a EDGE. Automaticky přepíná na technologii poskytující nejvyšší rychlost připojení. Parametry služby Internet 4G Premium: Měsíční paušál: Maximální přenosová rychlost: Uplatnění Fair User Policy: 1189 Kč/měsíc 1024 kbit/s* 10 GB přenesených dat/měsíc * platí pro UMTS - u připojení s využitím EDGE je to max. 236 kbit/s, pro GPRS ještě několikrát méně. Přenosová rychlost pro upload bývá udávána 256 kbit/s. Pokrytí UMTS Pokrytí EDGE 56% populace 83% populace Parametry PCMCIA karty: Pásmo GSM 900 / 1800 MHz Pásmo UMTS TDD 872 / 1900 MHz EDGE class 10 (4+1, 3+2) GPRS class 12 (4+4) Typ SIM karty Software Požadovaný OS plug-in web'n'walk Manager Windows 2000, XP Postup měření: Provedl jsem měření na třech místech České Republiky. V Praze na Žižkově, kde toto připojení nejčastěji využívám, v Kamenici, obci vzdálené asi 20 km jihovýchodně od Prahy a na chalupě v Krkonoších, kde není pokrytí sítí UMTS a v dané lokalitě je i problém najít místo s dostatečně silným signálem sítě GSM. Při každém měření jsem prováděl nejprve důkladné sledování. Díky programu web'n'walk Manager jsem pozoroval maximální a minimální hodnoty úrovně a odstupu signál/šum přijímaného signálu. Prováděl jsem stahování a nahrávání dat z nebo do sítě internet. Výsledky měření jsem pak interpretoval ukázkami stahování a nahrávání dat tak, aby odpovídaly obvyklým přenosům. K měření odezvy jsem použil příkazu ping v příkazovém řádku a zobrazená hodnota je průměr 20 odezev internetové stránky Číselné výsledky jsou v závěru shrnuty přehledně do tabulky.

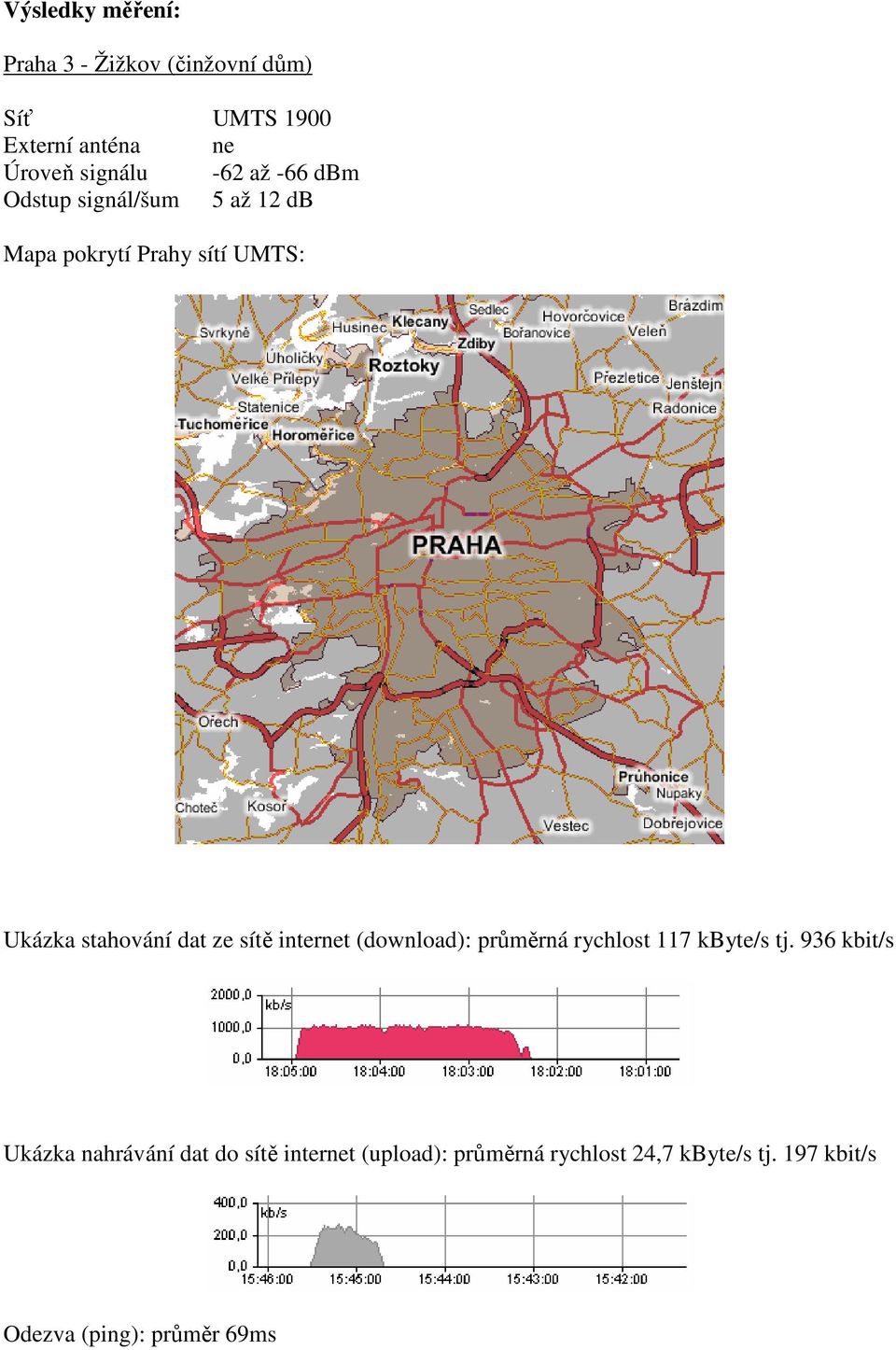

3 Výsledky měření: Praha 3 - Žižkov (činžovní dům) Síť UMTS 1900 Externí anténa ne Úroveň signálu -62 až -66 dbm Odstup signál/šum 5 až 12 db Mapa pokrytí Prahy sítí UMTS: Ukázka stahování dat ze sítě internet (download): průměrná rychlost 117 kbyte/s tj. 936 kbit/s Ukázka nahrávání dat do sítě internet (upload): průměrná rychlost 24,7 kbyte/s tj. 197 kbit/s Odezva (ping): průměr 69ms

4 Kamenice - okres Praha východ (rodinný domek) Síť UMTS 872 Externí anténa ne Úroveň signálu -81 až -89 dbm Odstup signál/šum 3 až 11 db Mapa pokrytí JV směrem od Prahy sítí UMTS: Ukázka stahování dat ze sítě internet (download): průměrná rychlost 97 kbyte/s tj. 776 kbit/s Ukázka nahrávání dat do sítě internet (upload): průměrná rychlost 32,6 kbyte/s tj. 261 kbit/s Odezva (ping): průměr 65ms

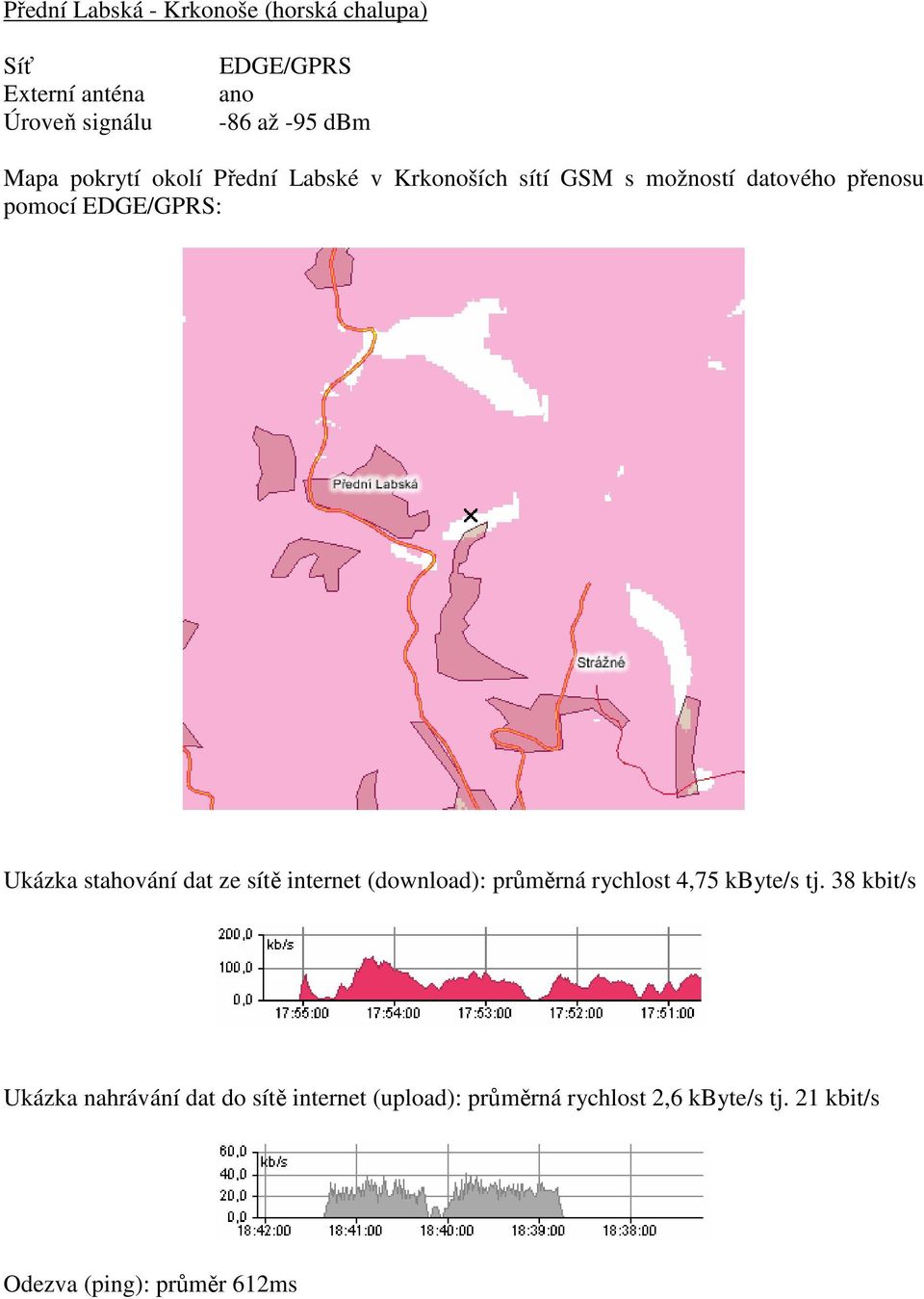

5 Přední Labská - Krkonoše (horská chalupa) Síť Externí anténa Úroveň signálu EDGE/GPRS ano -86 až -95 dbm Mapa pokrytí okolí Přední Labské v Krkonoších sítí GSM s možností datového přenosu pomocí EDGE/GPRS: Ukázka stahování dat ze sítě internet (download): průměrná rychlost 4,75 kbyte/s tj. 38 kbit/s Ukázka nahrávání dat do sítě internet (upload): průměrná rychlost 2,6 kbyte/s tj. 21 kbit/s Odezva (ping): průměr 612ms

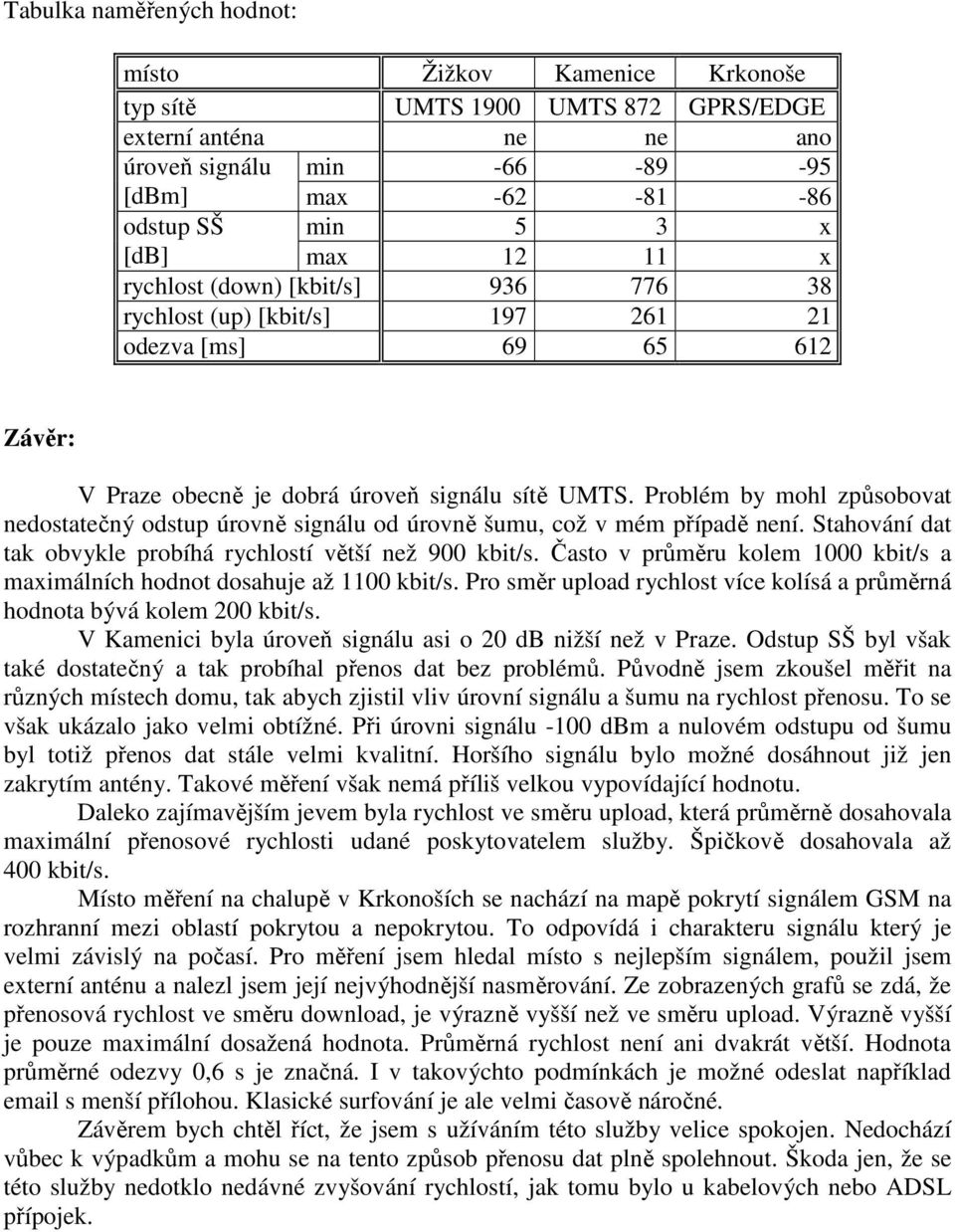

6 Tabulka naměřených hodnot: místo Žižkov Kamenice Krkonoše typ sítě UMTS 1900 UMTS 872 GPRS/EDGE externí anténa ne ne ano úroveň signálu min [dbm] max odstup SŠ min 5 3 x [db] max x rychlost (down) [kbit/s] rychlost (up) [kbit/s] odezva [ms] Závěr: V Praze obecně je dobrá úroveň signálu sítě UMTS. Problém by mohl způsobovat nedostatečný odstup úrovně signálu od úrovně šumu, což v mém případě není. Stahování dat tak obvykle probíhá rychlostí větší než 900 kbit/s. Často v průměru kolem 1000 kbit/s a maximálních hodnot dosahuje až 1100 kbit/s. Pro směr upload rychlost více kolísá a průměrná hodnota bývá kolem 200 kbit/s. V Kamenici byla úroveň signálu asi o 20 db nižší než v Praze. Odstup SŠ byl však také dostatečný a tak probíhal přenos dat bez problémů. Původně jsem zkoušel měřit na různých místech domu, tak abych zjistil vliv úrovní signálu a šumu na rychlost přenosu. To se však ukázalo jako velmi obtížné. Při úrovni signálu -100 dbm a nulovém odstupu od šumu byl totiž přenos dat stále velmi kvalitní. Horšího signálu bylo možné dosáhnout již jen zakrytím antény. Takové měření však nemá příliš velkou vypovídající hodnotu. Daleko zajímavějším jevem byla rychlost ve směru upload, která průměrně dosahovala maximální přenosové rychlosti udané poskytovatelem služby. Špičkově dosahovala až 400 kbit/s. Místo měření na chalupě v Krkonoších se nachází na mapě pokrytí signálem GSM na rozhranní mezi oblastí pokrytou a nepokrytou. To odpovídá i charakteru signálu který je velmi závislý na počasí. Pro měření jsem hledal místo s nejlepším signálem, použil jsem externí anténu a nalezl jsem její nejvýhodnější nasměrování. Ze zobrazených grafů se zdá, že přenosová rychlost ve směru download, je výrazně vyšší než ve směru upload. Výrazně vyšší je pouze maximální dosažená hodnota. Průměrná rychlost není ani dvakrát větší. Hodnota průměrné odezvy 0,6 s je značná. I v takovýchto podmínkách je možné odeslat například s menší přílohou. Klasické surfování je ale velmi časově náročné. Závěrem bych chtěl říct, že jsem s užíváním této služby velice spokojen. Nedochází vůbec k výpadkům a mohu se na tento způsob přenosu dat plně spolehnout. Škoda jen, že se této služby nedotklo nedávné zvyšování rychlostí, jak tomu bylo u kabelových nebo ADSL přípojek.
