RUČNÍ BRUSKA PÁSOVÁ NÁVOD K OBSLUZE RUČNÁ BRÚSKA PÁSOVÁ NÁVOD NA OBSLUHU

Transkript

1 14297_RBP_900_Bruska_CZ-SK :26 Stránka 1 RUČNÍ BRUSKA PÁSOVÁ NÁVOD K OBSLUZE RUČNÁ BRÚSKA PÁSOVÁ NÁVOD NA OBSLUHU CZ SK RBP 900

2 14297_RBP_900_Bruska_CZ-SK :26 Stránka

3 14297_RBP_900_Bruska_CZ-SK :26 Stránka CZ a 12 3

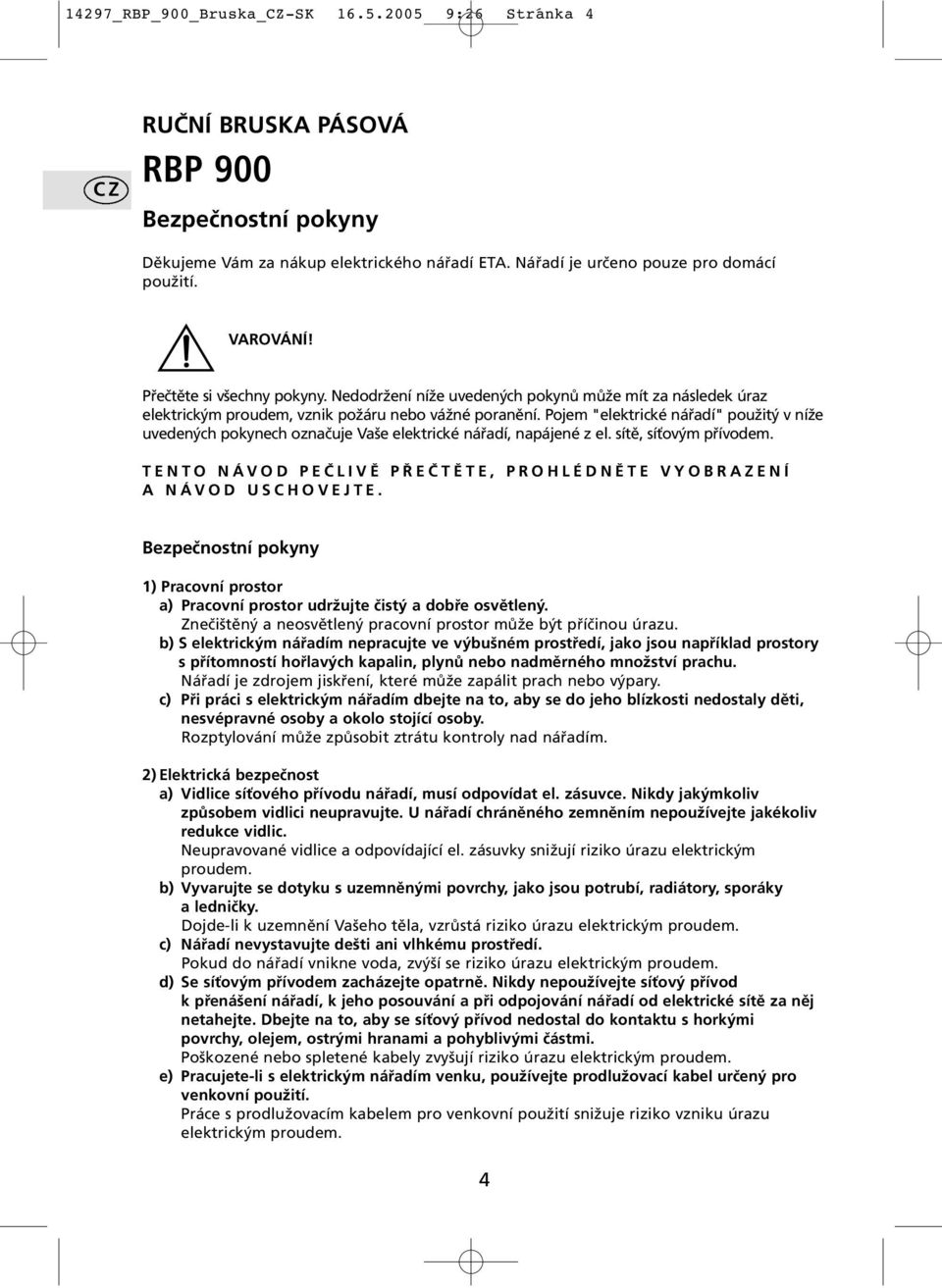

4 14297_RBP_900_Bruska_CZ-SK :26 Stránka 4 CZ RUČNÍ BRUSKA PÁSOVÁ RBP 900 Bezpečnostní pokyny Děkujeme Vám za nákup elektrického nářadí ETA. Nářadí je určeno pouze pro domácí použití. VAROVÁNÍ! Přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné poranění. Pojem "elektrické nářadí" použitý v níže uvedených pokynech označuje Vaše elektrické nářadí, napájené z el. sítě, síťovým přívodem. TENTO NÁVOD PEČLIVĚ PŘEČTĚTE, PROHLÉDNĚTE VYOBRAZENÍ A NÁVOD USCHOVEJTE. Bezpečnostní pokyny 1) Pracovní prostor a) Pracovní prostor udržujte čistý a dobře osvětlený. Znečištěný a neosvětlený pracovní prostor může být příčinou úrazu. b) S elektrickým nářadím nepracujte ve výbušném prostředí, jako jsou například prostory s přítomností hořlavých kapalin, plynů nebo nadměrného množství prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti, nesvépravné osoby a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2) Elektrická bezpečnost a) Vidlice síťového přívodu nářadí, musí odpovídat el. zásuvce. Nikdy jakýmkoliv způsobem vidlici neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce vidlic. Neupravované vidlice a odpovídající el. zásuvky snižují riziko úrazu elektrickým proudem. b) Vyvarujte se dotyku s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k uzemnění Vašeho těla, vzrůstá riziko úrazu elektrickým proudem. c) Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d) Se síťovým přívodem zacházejte opatrně. Nikdy nepoužívejte síťový přívod k přenášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sítě za něj netahejte. Dbejte na to, aby se síťový přívod nedostal do kontaktu s horkými povrchy, olejem, ostrými hranami a pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Práce s prodlužovacím kabelem pro venkovní použití snižuje riziko vzniku úrazu elektrickým proudem. 4

5 14297_RBP_900_Bruska_CZ-SK :26 Stránka 5 3) Osobní bezpečnost a) Buďte stále pozorní. Sledujte co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte, pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může přivodit vážné zranění. b) Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení odpovídající pracovním podmínkách, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, snižují riziko vzniku úrazu. c) Zabraňte náhodnému spuštění. Před připojením nářadí k el. síti zkontrolujte, zda je hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení síťového přívodu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může vést k úrazu. d) Před spuštěním z nářadí vždy vyjměte klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky zapomenuté na rotačních částech nářadí mohou způsobit úraz. e) Nechoďte s nářadím příliš daleko. Při práci vždy udržujte vhodný a pevný postoj. Správný postoj umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi nástroje. g) Pokud je nářadí vybaveno zařízeními k zachytávání prachu, zajistěte jejich správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu. CZ 4) Použití elektrického nářadí a jeho údržba a) Nářadí nepřetěžujte. Používejte správný typ nářadí pro Vaši práci. Správný typ nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. b) Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. c) Před seřizováním, výměnou příslušenství a před uložením odpojte nářadí od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d) Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a nesvéprávných osob. Zabraňte osobám neobeznámených s obsluhou nářadí, aby s nářadím pracovali. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. e) Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, poškozené součásti nebo jakoukoli jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. f) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. g) Nářadí, příslušenství a násady používejte podle těchto pokynů a způsobem určeným pro daný typ nářadí. Berte v úvahu provozní podmínky a práci, kterou je nutno vykonat. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5) Servis a) Servis Vašeho nářadí svěřte pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tak zajistíte bezpečnou funkci nářadí. 5

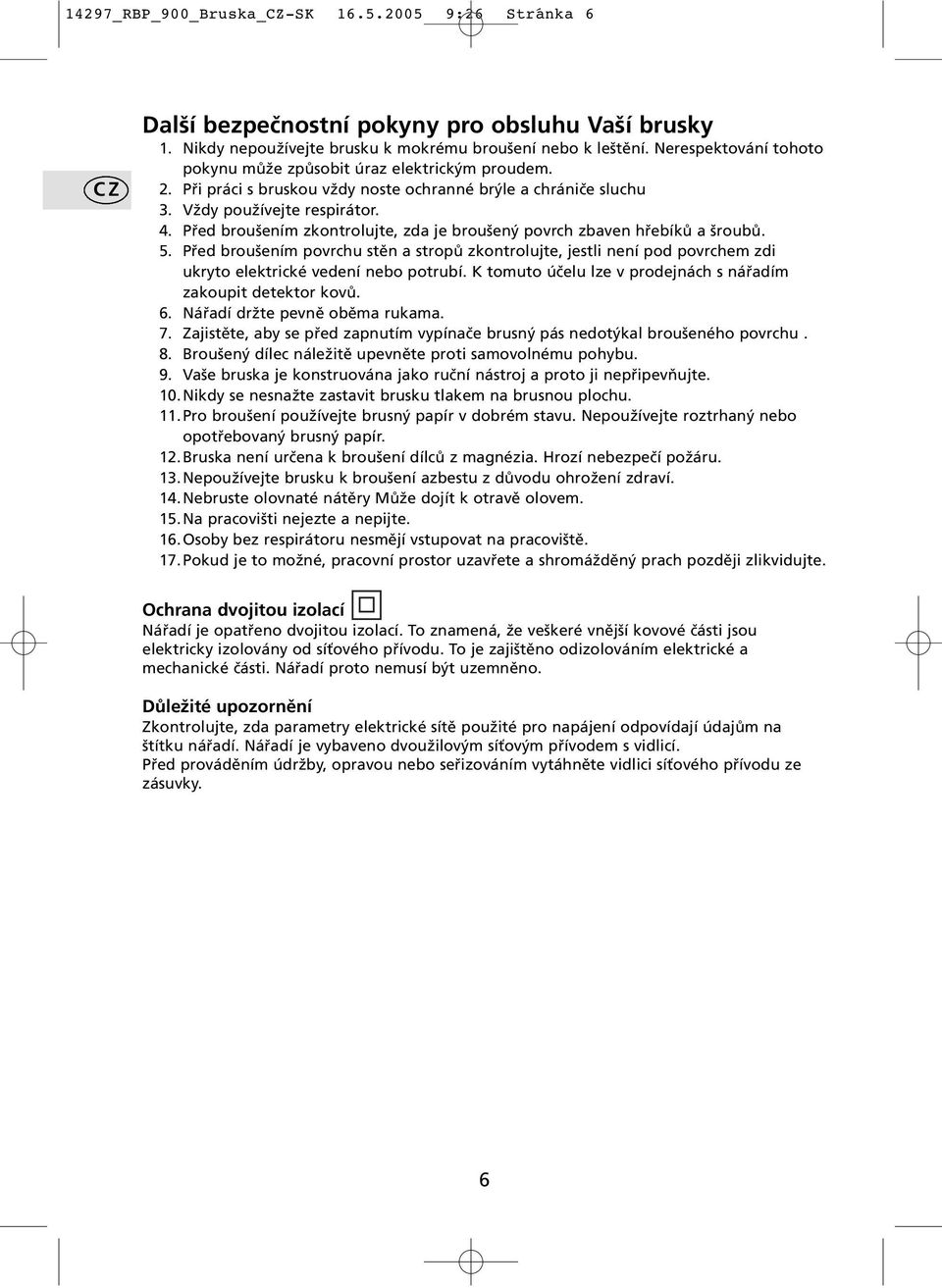

6 14297_RBP_900_Bruska_CZ-SK :26 Stránka 6 CZ Další bezpečnostní pokyny pro obsluhu Vaší brusky 1. Nikdy nepoužívejte brusku k mokrému broušení nebo k leštění. Nerespektování tohoto pokynu může způsobit úraz elektrickým proudem. 2. Při práci s bruskou vždy noste ochranné brýle a chrániče sluchu 3. Vždy používejte respirátor. 4. Před broušením zkontrolujte, zda je broušený povrch zbaven hřebíků a šroubů. 5. Před broušením povrchu stěn a stropů zkontrolujte, jestli není pod povrchem zdi ukryto elektrické vedení nebo potrubí. K tomuto účelu lze v prodejnách s nářadím zakoupit detektor kovů. 6. Nářadí držte pevně oběma rukama. 7. Zajistěte, aby se před zapnutím vypínače brusný pás nedotýkal broušeného povrchu. 8. Broušený dílec náležitě upevněte proti samovolnému pohybu. 9. Vaše bruska je konstruována jako ruční nástroj a proto ji nepřipevňujte. 10. Nikdy se nesnažte zastavit brusku tlakem na brusnou plochu. 11. Pro broušení používejte brusný papír v dobrém stavu. Nepoužívejte roztrhaný nebo opotřebovaný brusný papír. 12. Bruska není určena k broušení dílců z magnézia. Hrozí nebezpečí požáru. 13.Nepoužívejte brusku k broušení azbestu z důvodu ohrožení zdraví. 14. Nebruste olovnaté nátěry Může dojít k otravě olovem. 15. Na pracovišti nejezte a nepijte. 16.Osoby bez respirátoru nesmějí vstupovat na pracoviště. 17.Pokud je to možné, pracovní prostor uzavřete a shromážděný prach později zlikvidujte. Ochrana dvojitou izolací Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od síťového přívodu. To je zajištěno odizolováním elektrické a mechanické části. Nářadí proto nemusí být uzemněno. Důležité upozornění Zkontrolujte, zda parametry elektrické sítě použité pro napájení odpovídají údajům na štítku nářadí. Nářadí je vybaveno dvoužilovým síťovým přívodem s vidlicí. Před prováděním údržby, opravou nebo seřizováním vytáhněte vidlici síťového přívodu ze zásuvky. 6

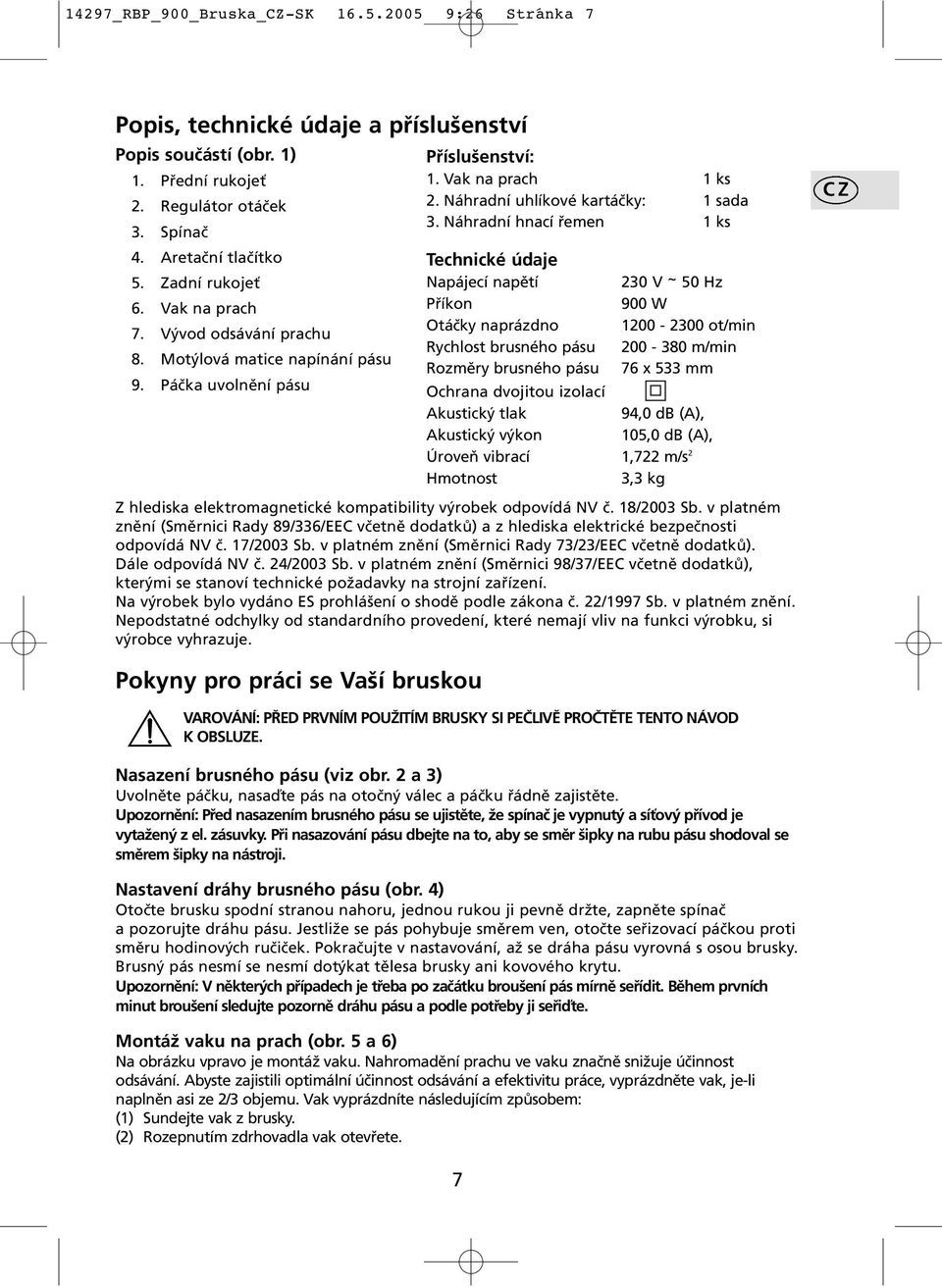

7 14297_RBP_900_Bruska_CZ-SK :26 Stránka 7 Popis, technické údaje a příslušenství Popis součástí (obr. 1) 1. Přední rukojeť 2. Regulátor otáček 3. Spínač 4. Aretační tlačítko 5. Zadní rukojeť 6. Vak na prach 7. Vývod odsávání prachu 8. Motýlová matice napínání pásu 9. Páčka uvolnění pásu Příslušenství: 1. Vak na prach 1 ks 2. Náhradní uhlíkové kartáčky: 1 sada 3. Náhradní hnací řemen 1 ks Technické údaje Napájecí napětí 230 V ~ 50 Hz Příkon 900 W Otáčky naprázdno ot/min Rychlost brusného pásu m/min Rozměry brusného pásu 76 x 533 mm Ochrana dvojitou izolací Akustický tlak 94,0 db (A), Akustický výkon 105,0 db (A), Úroveň vibrací 1,722 m/s 2 Hmotnost 3,3 kg Z hlediska elektromagnetické kompatibility výrobek odpovídá NV č. 18/2003 Sb. v platném znění (Směrnici Rady 89/336/EEC včetně dodatků) a z hlediska elektrické bezpečnosti odpovídá NV č. 17/2003 Sb. v platném znění (Směrnici Rady 73/23/EEC včetně dodatků). Dále odpovídá NV č. 24/2003 Sb. v platném znění (Směrnici 98/37/EEC včetně dodatků), kterými se stanoví technické požadavky na strojní zařízení. Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. CZ Pokyny pro práci se Vaší bruskou VAROVÁNÍ: PŘED PRVNÍM POUŽITÍM BRUSKY SI PEČLIVĚ PROČTĚTE TENTO NÁVOD K OBSLUZE. Nasazení brusného pásu (viz obr. 2 a 3) Uvolněte páčku, nasaďte pás na otočný válec a páčku řádně zajistěte. Upozornění: Před nasazením brusného pásu se ujistěte, že spínač je vypnutý a síťový přívod je vytažený z el. zásuvky. Při nasazování pásu dbejte na to, aby se směr šipky na rubu pásu shodoval se směrem šipky na nástroji. Nastavení dráhy brusného pásu (obr. 4) Otočte brusku spodní stranou nahoru, jednou rukou ji pevně držte, zapněte spínač a pozorujte dráhu pásu. Jestliže se pás pohybuje směrem ven, otočte seřizovací páčkou proti směru hodinových ručiček. Pokračujte v nastavování, až se dráha pásu vyrovná s osou brusky. Brusný pás nesmí se nesmí dotýkat tělesa brusky ani kovového krytu. Upozornění: V některých případech je třeba po začátku broušení pás mírně seřídit. Během prvních minut broušení sledujte pozorně dráhu pásu a podle potřeby ji seřiďte. Montáž vaku na prach (obr. 5 a 6) Na obrázku vpravo je montáž vaku. Nahromadění prachu ve vaku značně snižuje účinnost odsávání. Abyste zajistili optimální účinnost odsávání a efektivitu práce, vyprázdněte vak, je-li naplněn asi ze 2/3 objemu. Vak vyprázdníte následujícím způsobem: (1) Sundejte vak z brusky. (2) Rozepnutím zdrhovadla vak otevřete. 7

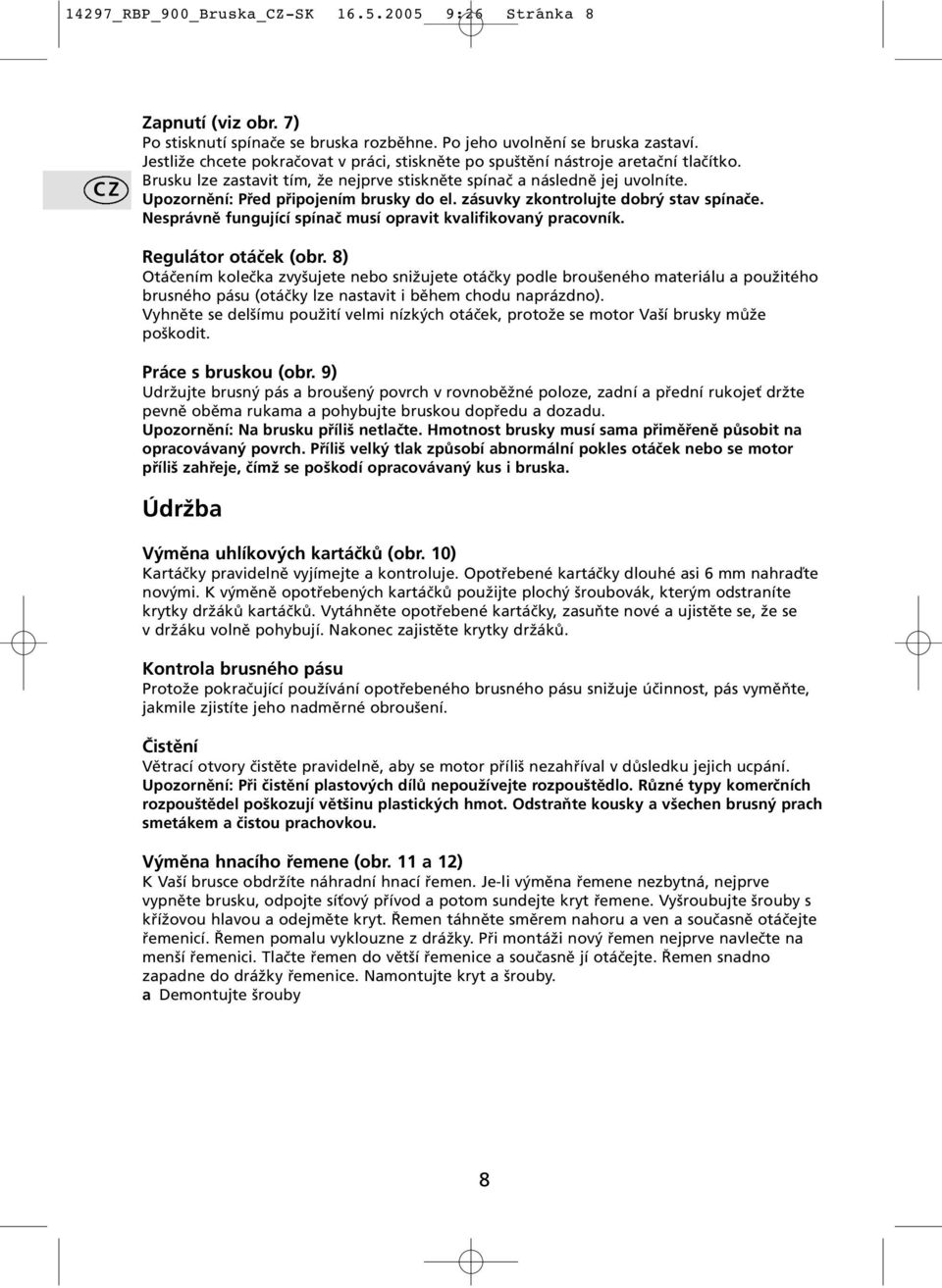

8 14297_RBP_900_Bruska_CZ-SK :26 Stránka 8 CZ Zapnutí (viz obr. 7) Po stisknutí spínače se bruska rozběhne. Po jeho uvolnění se bruska zastaví. Jestliže chcete pokračovat v práci, stiskněte po spuštění nástroje aretační tlačítko. Brusku lze zastavit tím, že nejprve stiskněte spínač a následně jej uvolníte. Upozornění: Před připojením brusky do el. zásuvky zkontrolujte dobrý stav spínače. Nesprávně fungující spínač musí opravit kvalifikovaný pracovník. Regulátor otáček (obr. 8) Otáčením kolečka zvyšujete nebo snižujete otáčky podle broušeného materiálu a použitého brusného pásu (otáčky lze nastavit i během chodu naprázdno). Vyhněte se delšímu použití velmi nízkých otáček, protože se motor Vaší brusky může poškodit. Práce s bruskou (obr. 9) Udržujte brusný pás a broušený povrch v rovnoběžné poloze, zadní a přední rukojeť držte pevně oběma rukama a pohybujte bruskou dopředu a dozadu. Upozornění: Na brusku příliš netlačte. Hmotnost brusky musí sama přiměřeně působit na opracovávaný povrch. Příliš velký tlak způsobí abnormální pokles otáček nebo se motor příliš zahřeje, čímž se poškodí opracovávaný kus i bruska. Údržba Výměna uhlíkových kartáčků (obr. 10) Kartáčky pravidelně vyjímejte a kontroluje. Opotřebené kartáčky dlouhé asi 6 mm nahraďte novými. K výměně opotřebených kartáčků použijte plochý šroubovák, kterým odstraníte krytky držáků kartáčků. Vytáhněte opotřebené kartáčky, zasuňte nové a ujistěte se, že se v držáku volně pohybují. Nakonec zajistěte krytky držáků. Kontrola brusného pásu Protože pokračující používání opotřebeného brusného pásu snižuje účinnost, pás vyměňte, jakmile zjistíte jeho nadměrné obroušení. Čistění Větrací otvory čistěte pravidelně, aby se motor příliš nezahříval v důsledku jejich ucpání. Upozornění: Při čistění plastových dílů nepoužívejte rozpouštědlo. Různé typy komerčních rozpouštědel poškozují většinu plastických hmot. Odstraňte kousky a všechen brusný prach smetákem a čistou prachovkou. Výměna hnacího řemene (obr. 11 a 12) K Vaší brusce obdržíte náhradní hnací řemen. Je-li výměna řemene nezbytná, nejprve vypněte brusku, odpojte síťový přívod a potom sundejte kryt řemene. Vyšroubujte šrouby s křížovou hlavou a odejměte kryt. Řemen táhněte směrem nahoru a ven a současně otáčejte řemenicí. Řemen pomalu vyklouzne z drážky. Při montáži nový řemen nejprve navlečte na menší řemenici. Tlačte řemen do větší řemenice a současně jí otáčejte. Řemen snadno zapadne do drážky řemenice. Namontujte kryt a šrouby. a Demontujte šrouby 8

9 14297_RBP_900_Bruska_CZ-SK :26 Stránka 9 Údržba a řešení problémů Údržba 1. Vaše bruska nevyžaduje žádné další mazání nebo údržbu. Nářadí neobsahuje žádné součásti opravitelné uživatelem. 2. K čištění nářadí nikdy nepoužívejte vodu ani chemické čisticí prostředky. K čištění používejte suchou látku. 3. Brusku skladujte na suchém místě. 4. Větrací otvory udržujte čisté a průchodné. Pokud máte k dispozici stlačený vzduch, vyčistěte otvory a odstraňte prach uvnitř stlačeným vzduchem. Při čistění stlačeným vzduchem si chraňte zrak ochrannými brýlemi. 5. Jiskření viditelné ventilačními otvory je normální jev a není známkou poškození nářadí. 6. Pokud dojde k poškození síťového přívodu, musí být nahrazen speciálním přívodem nebo kompletem, kterým disponuje výrobce nebo servis. CZ Řešení problémů 1. Pokud brusku nelze zapnout, zkontrolujte, zda je síťový přívod správně zapojený do el. zásuvky. 2. Pokud bruska nebrousí dostatečně, zkontrolujte brusný pás. Je-li brusný papír příliš opotřebovaný, vyměňte jej za nový broušení opakujte. Brusný pás skladujte v suchu. 3. Pokud závadu nelze odstranit, svěřte brusku k opravě autorizovanému servisnímu středisku. Ochrana životního prostředí a záruka Ochrana životního prostředí Nepotřebné materiály předejte k recyklaci. Neodhazujte je do odpadu. Veškeré nářadí a obaly by měly být tříděny a předány do místní sběrny, kde budou zlikvidovány s ohledem na životní prostředí. Záruka Toto nářadí je vyrobeno tak, aby splňovalo nejnáročnější požadavky. Na vady materiálu a dílenské zpracování poskytujeme záruku po dobu 24 měsíců od data prodeje. Uschovejte proto doklad o nákupu Vašeho nářadí. Záruka se nevztahuje na spotřební příslušenství (např. vrtáky, šroubovací nástavce, pilové / leštící / brusné / řezné kotouče nebo kameny, hoblovací nože, brusné kotouče, pilové listy, brusný papír apod.) ani příslušenství nářadí poškozené běžným opotřebováním. Tato záruka pozbývá platnosti, pokud závady vznikly v důsledku: 1. Nevhodného použití, špatného zacházení nebo nedbalosti. 2. Dalšího prodeje, pronájmu nebo používání nářadí k profesionálním účelům. 3. Oprav prováděných jinde, než v autorizovaném servisu, bližší informace na tel Poškození jinými předměty, cizím zaviněním nebo nehodou. 9

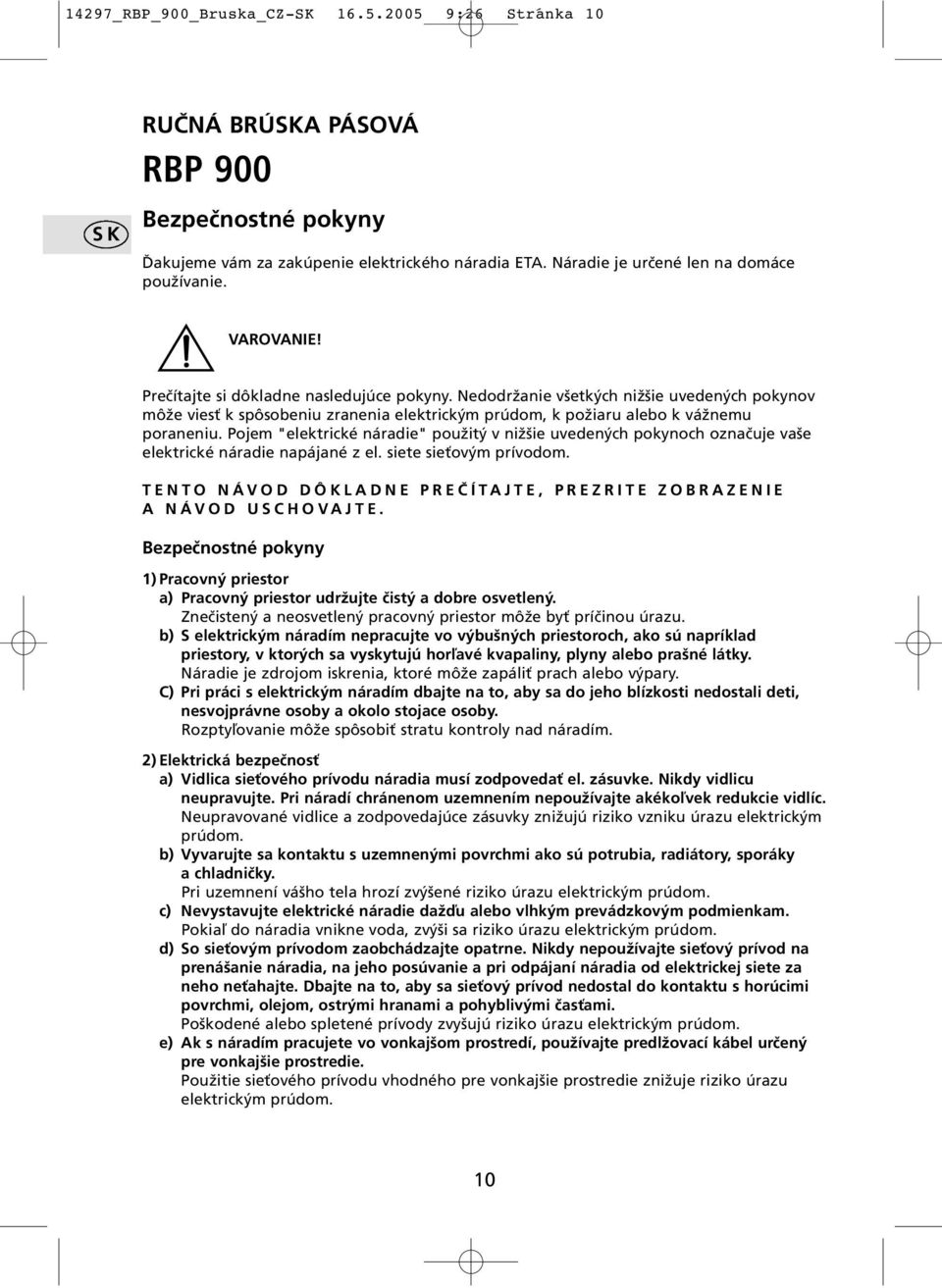

10 14297_RBP_900_Bruska_CZ-SK :26 Stránka 10 SK RUČNÁ BRÚSKA PÁSOVÁ RBP 900 Bezpečnostné pokyny Ďakujeme vám za zakúpenie elektrického náradia ETA. Náradie je určené len na domáce používanie. VAROVANIE! Prečítajte si dôkladne nasledujúce pokyny. Nedodržanie všetkých nižšie uvedených pokynov môže viesť k spôsobeniu zranenia elektrickým prúdom, k požiaru alebo k vážnemu poraneniu. Pojem "elektrické náradie" použitý v nižšie uvedených pokynoch označuje vaše elektrické náradie napájané z el. siete sieťovým prívodom. TENTO NÁVOD DÔKLADNE PREČÍTAJTE, PREZRITE ZOBRAZENIE A NÁVOD USCHOVAJTE. Bezpečnostné pokyny 1) Pracovný priestor a) Pracovný priestor udržujte čistý a dobre osvetlený. Znečistený a neosvetlený pracovný priestor môže byť príčinou úrazu. b) S elektrickým náradím nepracujte vo výbušných priestoroch, ako sú napríklad priestory, v ktorých sa vyskytujú horľavé kvapaliny, plyny alebo prašné látky. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. C) Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti, nesvojprávne osoby a okolo stojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2) Elektrická bezpečnosť a) Vidlica sieťového prívodu náradia musí zodpovedať el. zásuvke. Nikdy vidlicu neupravujte. Pri náradí chránenom uzemnením nepoužívajte akékoľvek redukcie vidlíc. Neupravované vidlice a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. b) Vyvarujte sa kontaktu s uzemnenými povrchmi ako sú potrubia, radiátory, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom. c) Nevystavujte elektrické náradie dažďu alebo vlhkým prevádzkovým podmienkam. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d) So sieťovým prívodom zaobchádzajte opatrne. Nikdy nepoužívajte sieťový prívod na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za neho neťahajte. Dbajte na to, aby sa sieťový prívod nedostal do kontaktu s horúcimi povrchmi, olejom, ostrými hranami a pohyblivými časťami. Poškodené alebo spletené prívody zvyšujú riziko úrazu elektrickým prúdom. e) Ak s náradím pracujete vo vonkajšom prostredí, používajte predlžovací kábel určený pre vonkajšie prostredie. Použitie sieťového prívodu vhodného pre vonkajšie prostredie znižuje riziko úrazu elektrickým prúdom. 10

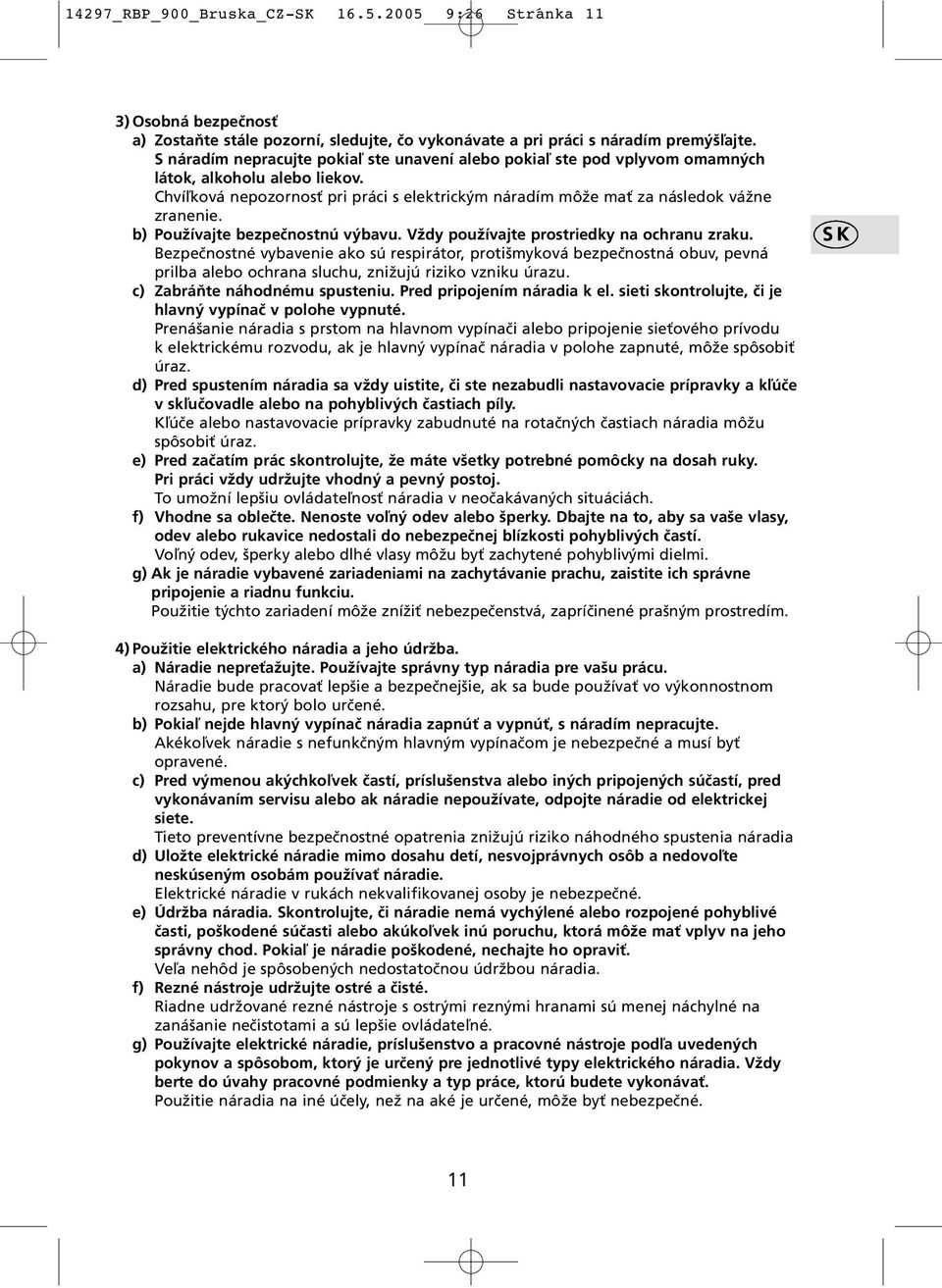

11 14297_RBP_900_Bruska_CZ-SK :26 Stránka 11 3) Osobná bezpečnosť a) Zostaňte stále pozorní, sledujte, čo vykonávate a pri práci s náradím premýšľajte. S náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b) Používajte bezpečnostnú výbavu. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie ako sú respirátor, protišmyková bezpečnostná obuv, pevná prilba alebo ochrana sluchu, znižujú riziko vzniku úrazu. c) Zabráňte náhodnému spusteniu. Pred pripojením náradia k el. sieti skontrolujte, či je hlavný vypínač v polohe vypnuté. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie sieťového prívodu k elektrickému rozvodu, ak je hlavný vypínač náradia v polohe zapnuté, môže spôsobiť úraz. d) Pred spustením náradia sa vždy uistite, či ste nezabudli nastavovacie prípravky a kľúče v skľučovadle alebo na pohyblivých častiach píly. Kľúče alebo nastavovacie prípravky zabudnuté na rotačných častiach náradia môžu spôsobiť úraz. e) Pred začatím prác skontrolujte, že máte všetky potrebné pomôcky na dosah ruky. Pri práci vždy udržujte vhodný a pevný postoj. To umožní lepšiu ovládateľnosť náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými dielmi. g) Ak je náradie vybavené zariadeniami na zachytávanie prachu, zaistite ich správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížiť nebezpečenstvá, zapríčinené prašným prostredím. SK 4) Použitie elektrického náradia a jeho údržba. a) Náradie nepreťažujte. Používajte správny typ náradia pre vašu prácu. Náradie bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b) Pokiaľ nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. c) Pred výmenou akýchkoľvek častí, príslušenstva alebo iných pripojených súčastí, pred vykonávaním servisu alebo ak náradie nepoužívate, odpojte náradie od elektrickej siete. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia d) Uložte elektrické náradie mimo dosahu detí, nesvojprávnych osôb a nedovoľte neskúseným osobám používať náradie. Elektrické náradie v rukách nekvalifikovanej osoby je nebezpečné. e) Údržba náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, poškodené súčasti alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na jeho správny chod. Pokiaľ je náradie poškodené, nechajte ho opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. f) Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými hranami sú menej náchylné na zanášanie nečistotami a sú lepšie ovládateľné. g) Používajte elektrické náradie, príslušenstvo a pracovné nástroje podľa uvedených pokynov a spôsobom, ktorý je určený pre jednotlivé typy elektrického náradia. Vždy berte do úvahy pracovné podmienky a typ práce, ktorú budete vykonávať. Použitie náradia na iné účely, než na aké je určené, môže byť nebezpečné. 11

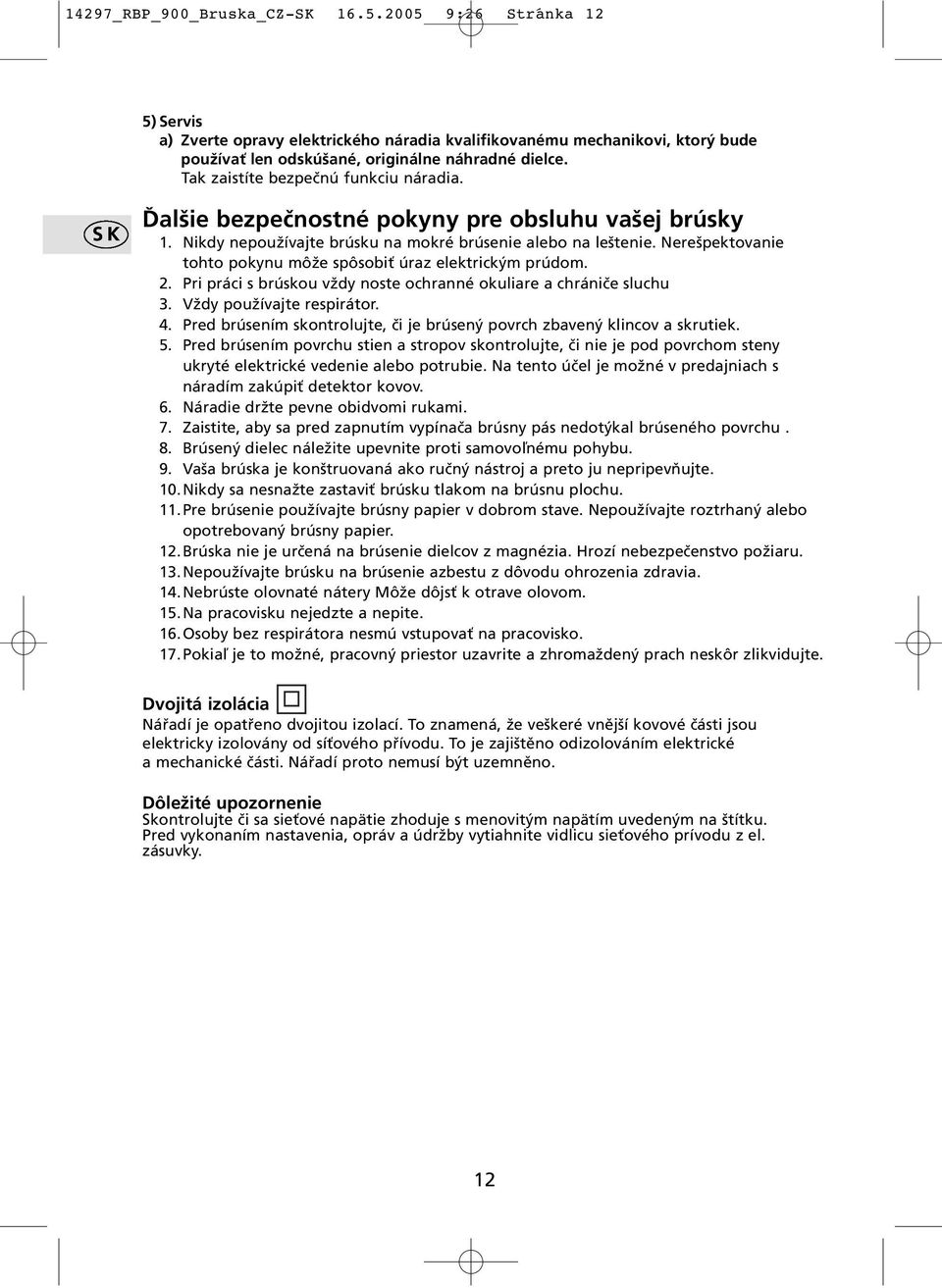

12 14297_RBP_900_Bruska_CZ-SK :26 Stránka 12 5) Servis a) Zverte opravy elektrického náradia kvalifikovanému mechanikovi, ktorý bude používať len odskúšané, originálne náhradné dielce. Tak zaistíte bezpečnú funkciu náradia. SK Ďalšie bezpečnostné pokyny pre obsluhu vašej brúsky 1. Nikdy nepoužívajte brúsku na mokré brúsenie alebo na leštenie. Nerešpektovanie tohto pokynu môže spôsobiť úraz elektrickým prúdom. 2. Pri práci s brúskou vždy noste ochranné okuliare a chrániče sluchu 3. Vždy používajte respirátor. 4. Pred brúsením skontrolujte, či je brúsený povrch zbavený klincov a skrutiek. 5. Pred brúsením povrchu stien a stropov skontrolujte, či nie je pod povrchom steny ukryté elektrické vedenie alebo potrubie. Na tento účel je možné v predajniach s náradím zakúpiť detektor kovov. 6. Náradie držte pevne obidvomi rukami. 7. Zaistite, aby sa pred zapnutím vypínača brúsny pás nedotýkal brúseného povrchu. 8. Brúsený dielec náležite upevnite proti samovoľnému pohybu. 9. Vaša brúska je konštruovaná ako ručný nástroj a preto ju nepripevňujte. 10. Nikdy sa nesnažte zastaviť brúsku tlakom na brúsnu plochu. 11. Pre brúsenie používajte brúsny papier v dobrom stave. Nepoužívajte roztrhaný alebo opotrebovaný brúsny papier. 12. Brúska nie je určená na brúsenie dielcov z magnézia. Hrozí nebezpečenstvo požiaru. 13.Nepoužívajte brúsku na brúsenie azbestu z dôvodu ohrozenia zdravia. 14. Nebrúste olovnaté nátery Môže dôjsť k otrave olovom. 15. Na pracovisku nejedzte a nepite. 16.Osoby bez respirátora nesmú vstupovať na pracovisko. 17.Pokiaľ je to možné, pracovný priestor uzavrite a zhromaždený prach neskôr zlikvidujte. Dvojitá izolácia Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od síťového přívodu. To je zajištěno odizolováním elektrické a mechanické části. Nářadí proto nemusí být uzemněno. Dôležité upozornenie Skontrolujte či sa sieťové napätie zhoduje s menovitým napätím uvedeným na štítku. Pred vykonaním nastavenia, opráv a údržby vytiahnite vidlicu sieťového prívodu z el. zásuvky. 12

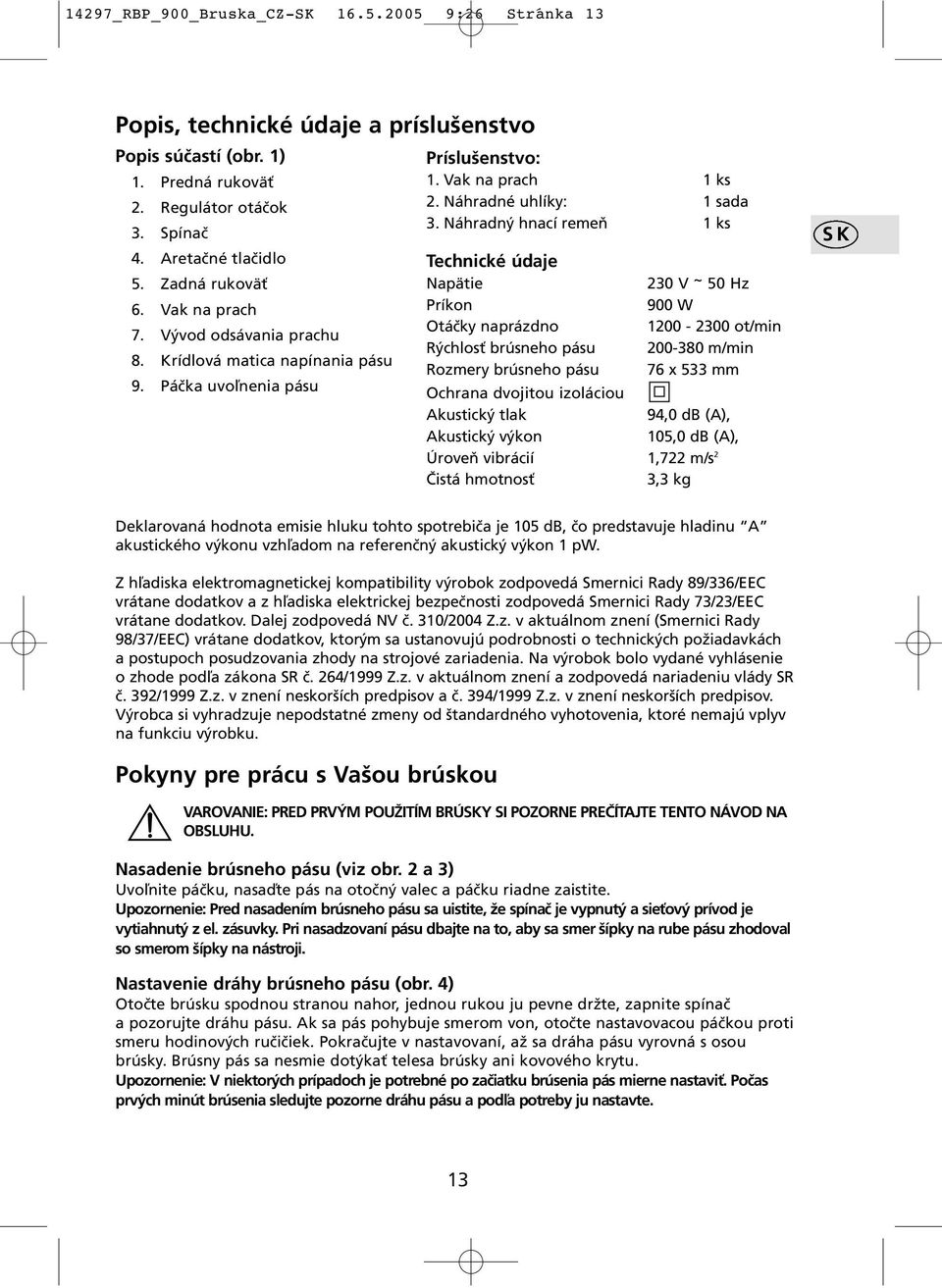

13 14297_RBP_900_Bruska_CZ-SK :26 Stránka 13 Popis, technické údaje a príslušenstvo Popis súčastí (obr. 1) 1. Predná rukoväť 2. Regulátor otáčok 3. Spínač 4. Aretačné tlačidlo 5. Zadná rukoväť 6. Vak na prach 7. Vývod odsávania prachu 8. Krídlová matica napínania pásu 9. Páčka uvoľnenia pásu Príslušenstvo: 1. Vak na prach 1 ks 2. Náhradné uhlíky: 1 sada 3. Náhradný hnací remeň 1 ks Technické údaje Napätie 230 V ~ 50 Hz Príkon 900 W Otáčky naprázdno ot/min Rýchlosť brúsneho pásu m/min Rozmery brúsneho pásu 76 x 533 mm Ochrana dvojitou izoláciou Akustický tlak 94,0 db (A), Akustický výkon 105,0 db (A), Úroveň vibrácií 1,722 m/s 2 Čistá hmotnosť 3,3 kg SK Deklarovaná hodnota emisie hluku tohto spotrebiča je 105 db, čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pw. Z hľadiska elektromagnetickej kompatibility výrobok zodpovedá Smernici Rady 89/336/EEC vrátane dodatkov a z hľadiska elektrickej bezpečnosti zodpovedá Smernici Rady 73/23/EEC vrátane dodatkov. Dalej zodpovedá NV č. 310/2004 Z.z. v aktuálnom znení (Smernici Rady 98/37/EEC) vrátane dodatkov, ktorým sa ustanovujú podrobnosti o technických požiadavkách a postupoch posudzovania zhody na strojové zariadenia. Na výrobok bolo vydané vyhlásenie o zhode podľa zákona SR č. 264/1999 Z.z. v aktuálnom znení a zodpovedá nariadeniu vlády SR č. 392/1999 Z.z. v znení neskorších predpisov a č. 394/1999 Z.z. v znení neskorších predpisov. Výrobca si vyhradzuje nepodstatné zmeny od štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku. Pokyny pre prácu s Vašou brúskou VAROVANIE: PRED PRVÝM POUŽITÍM BRÚSKY SI POZORNE PREČÍTAJTE TENTO NÁVOD NA OBSLUHU. Nasadenie brúsneho pásu (viz obr. 2 a 3) Uvoľnite páčku, nasaďte pás na otočný valec a páčku riadne zaistite. Upozornenie: Pred nasadením brúsneho pásu sa uistite, že spínač je vypnutý a sieťový prívod je vytiahnutý z el. zásuvky. Pri nasadzovaní pásu dbajte na to, aby sa smer šípky na rube pásu zhodoval so smerom šípky na nástroji. Nastavenie dráhy brúsneho pásu (obr. 4) Otočte brúsku spodnou stranou nahor, jednou rukou ju pevne držte, zapnite spínač a pozorujte dráhu pásu. Ak sa pás pohybuje smerom von, otočte nastavovacou páčkou proti smeru hodinových ručičiek. Pokračujte v nastavovaní, až sa dráha pásu vyrovná s osou brúsky. Brúsny pás sa nesmie dotýkať telesa brúsky ani kovového krytu. Upozornenie: V niektorých prípadoch je potrebné po začiatku brúsenia pás mierne nastaviť. Počas prvých minút brúsenia sledujte pozorne dráhu pásu a podľa potreby ju nastavte. 13

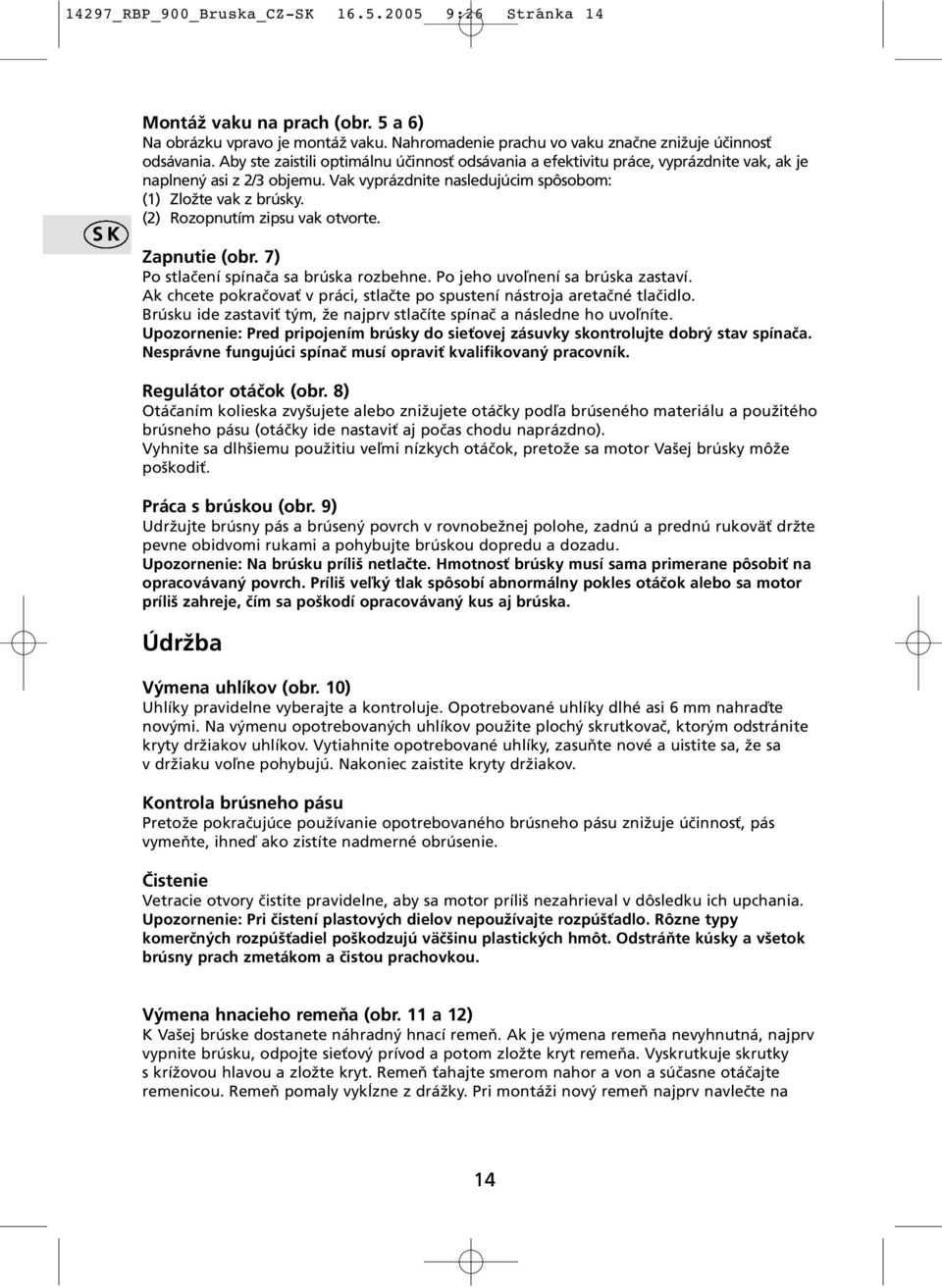

14 14297_RBP_900_Bruska_CZ-SK :26 Stránka 14 SK Montáž vaku na prach (obr. 5 a 6) Na obrázku vpravo je montáž vaku. Nahromadenie prachu vo vaku značne znižuje účinnosť odsávania. Aby ste zaistili optimálnu účinnosť odsávania a efektivitu práce, vyprázdnite vak, ak je naplnený asi z 2/3 objemu. Vak vyprázdnite nasledujúcim spôsobom: (1) Zložte vak z brúsky. (2) Rozopnutím zipsu vak otvorte. Zapnutie (obr. 7) Po stlačení spínača sa brúska rozbehne. Po jeho uvoľnení sa brúska zastaví. Ak chcete pokračovať v práci, stlačte po spustení nástroja aretačné tlačidlo. Brúsku ide zastaviť tým, že najprv stlačíte spínač a následne ho uvoľníte. Upozornenie: Pred pripojením brúsky do sieťovej zásuvky skontrolujte dobrý stav spínača. Nesprávne fungujúci spínač musí opraviť kvalifikovaný pracovník. Regulátor otáčok (obr. 8) Otáčaním kolieska zvyšujete alebo znižujete otáčky podľa brúseného materiálu a použitého brúsneho pásu (otáčky ide nastaviť aj počas chodu naprázdno). Vyhnite sa dlhšiemu použitiu veľmi nízkych otáčok, pretože sa motor Vašej brúsky môže poškodiť. Práca s brúskou (obr. 9) Udržujte brúsny pás a brúsený povrch v rovnobežnej polohe, zadnú a prednú rukoväť držte pevne obidvomi rukami a pohybujte brúskou dopredu a dozadu. Upozornenie: Na brúsku príliš netlačte. Hmotnosť brúsky musí sama primerane pôsobiť na opracovávaný povrch. Príliš veľký tlak spôsobí abnormálny pokles otáčok alebo sa motor príliš zahreje, čím sa poškodí opracovávaný kus aj brúska. Údržba Výmena uhlíkov (obr. 10) Uhlíky pravidelne vyberajte a kontroluje. Opotrebované uhlíky dlhé asi 6 mm nahraďte novými. Na výmenu opotrebovaných uhlíkov použite plochý skrutkovač, ktorým odstránite kryty držiakov uhlíkov. Vytiahnite opotrebované uhlíky, zasuňte nové a uistite sa, že sa v držiaku voľne pohybujú. Nakoniec zaistite kryty držiakov. Kontrola brúsneho pásu Pretože pokračujúce používanie opotrebovaného brúsneho pásu znižuje účinnosť, pás vymeňte, ihneď ako zistíte nadmerné obrúsenie. Čistenie Vetracie otvory čistite pravidelne, aby sa motor príliš nezahrieval v dôsledku ich upchania. Upozornenie: Pri čistení plastových dielov nepoužívajte rozpúšťadlo. Rôzne typy komerčných rozpúšťadiel poškodzujú väčšinu plastických hmôt. Odstráňte kúsky a všetok brúsny prach zmetákom a čistou prachovkou. Výmena hnacieho remeňa (obr. 11 a 12) K Vašej brúske dostanete náhradný hnací remeň. Ak je výmena remeňa nevyhnutná, najprv vypnite brúsku, odpojte sieťový prívod a potom zložte kryt remeňa. Vyskrutkuje skrutky s krížovou hlavou a zložte kryt. Remeň ťahajte smerom nahor a von a súčasne otáčajte remenicou. Remeň pomaly vykĺzne z drážky. Pri montáži nový remeň najprv navlečte na 14

15 14297_RBP_900_Bruska_CZ-SK :26 Stránka 15 menšiu remenicu. Tlačte remeň do väčšej remenice a súčasne ňou otáčajte. Remeň ľahko zapadne do drážky remenice. Namontujte kryt a skrutky. a Demontujte skrutky Údržba a riešenie problémov SK Údržba 1. Vaša brúska nevyžaduje žiadne ďalšie mazanie alebo údržbu. Náradie neobsahuje žiadne súčasti opraviteľné používateľom. 2. Na čistenie náradia nikdy nepoužívajte vodu ani chemické čistiace prostriedky. Na čistenie používajte suchú látku. 3. Brúsku skladujte na suchom mieste. 4. Vetracie otvory udržujte čisté a priechodné. Pokiaľ máte k dispozícii stlačený vzduch, vyčistite otvory a odstráňte prach vo vnútri stlačeným vzduchom. Pri čistení stlačeným vzduchom si chráňte zrak ochrannými okuliarmi. 5. Iskrenie viditeľné ventilačnými otvormi je normálny jav a nie je známkou poškodenia náradia. 6. Pokiaľ dôjde k poškodeniu sieťového prívodu, musí byť nahradený špeciálnym prívodom alebo kompletom, ktorým disponuje výrobca alebo servis. Riešenie problémov 1. Pokiaľ brúsku nejde zapnúť, skontrolujte, či je sieťový prívod správne zapojený do el. zásuvky. 2. Pokiaľ brúska nebrúsi dostatočne, skontrolujte brúsny pás. Ak je brúsny papier príliš opotrebovaný, vymeňte ho za nový a brúsenie zopakujte. Brúsny pás skladujte v suchu. 3. Pokiaľ poruchu nejde odstrániť, zverte brúsku na opravu autorizovanému servisnému stredisku. Ochrana životného prostredia a záruka Ochrana životného prostredia Nepotrebné materiály odovzdajte na recykláciu. Neodhadzujte ich do odpadu. Všetko náradie a obaly by mali byť triedené a odovzdané do miestnej zberne, kde budú zlikvidované s ohľadom na životné prostredie. Záruka Toto náradie je vyrobené tak, aby spĺňalo najnáročnejšie požiadavky. Na chyby materiálu a dielenské spracovanie poskytujeme záruku počas 24 mesiacov od dátumu predaja. Uschovajte preto doklad o nákupe vášho náradia. Záruka se navzťahuje na spotrebné príslušenstvo (napríklad vrtáky, skrutkovače, nástavce, pilové / leštiace / brusné / rezné kotúče alebo kameně, hobĺovacie nože, frézky, pilové listy, brusný papiér apod.) ani na príslušenstvo náradia poškodené bežným opotrebováním. Táto záruka stráca platnosť, ak poruchy vznikli v dôsledku: 1. Nevhodného použitia, zlého zaobchádzania alebo z nedbalosti 2. Ďalšieho predaja, prenájmu alebo používania náradia na profesionálne účely. 3. Opráv vykonávaných inde, než v autorizovanom servise. Bližšie informácie na tel. 02/ Poškodenia cudzími predmetmi, cudzím zavinením alebo nehodou. 15

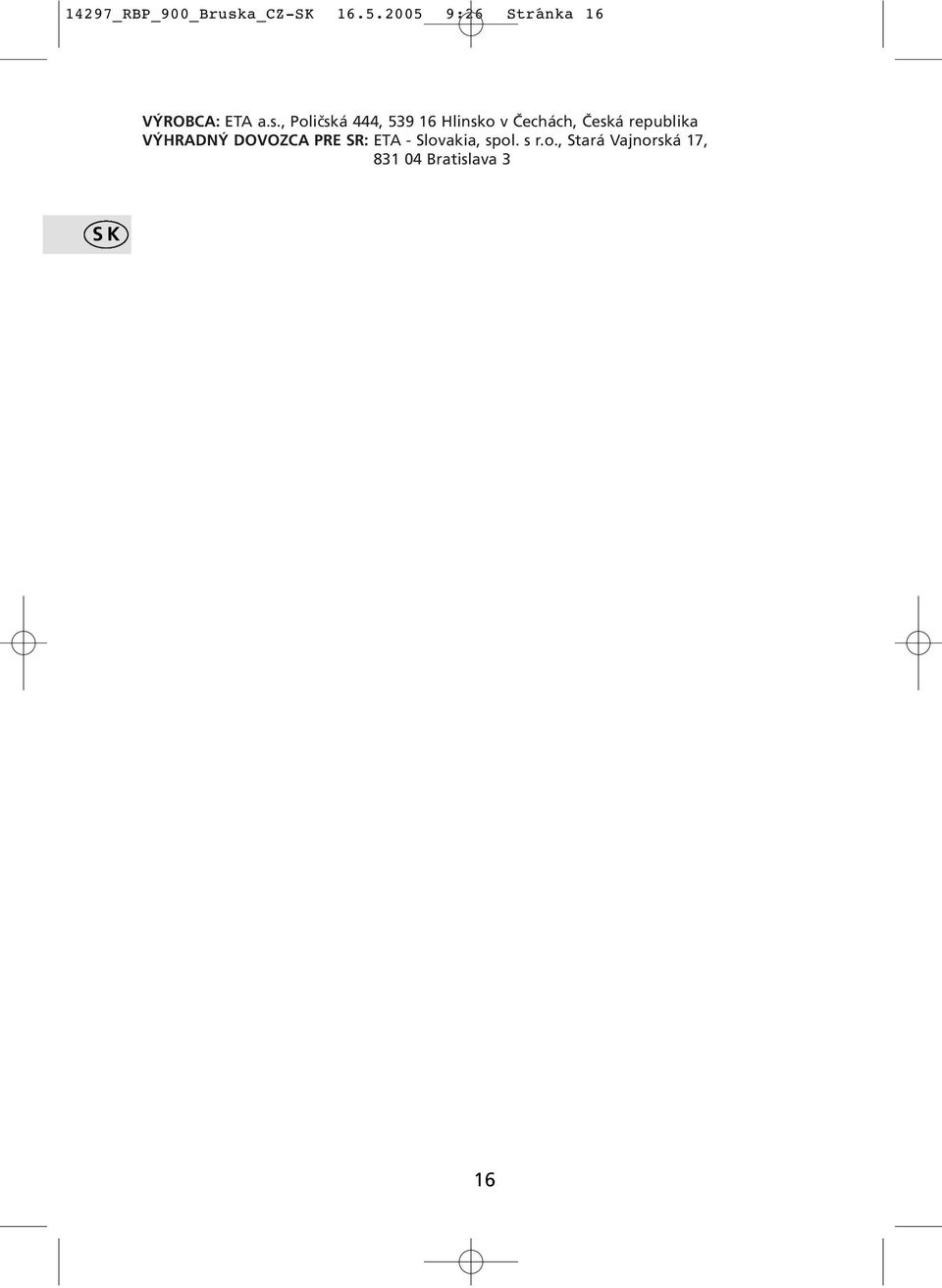

16 14297_RBP_900_Bruska_CZ-SK :26 Stránka 16 VÝROBCA: ETA a.s., Poličská 444, Hlinsko v Čechách, Česká republika VÝHRADNÝ DOVOZCA PRE SR: ETA - Slovakia, spol. s r.o., Stará Vajnorská 17, Bratislava 3 SK 16

17 14297_RBP_900_Bruska_CZ-SK :26 Stránka 17 17

18 14297_RBP_900_Bruska_CZ-SK :26 Stránka 18 V České republice opravy v záruční i pozáruční době u spotřebičů osobně doručených provádí: Brno - ETA a.s., Cejl 43,602 00, tel.: , eta-servis.brno@cbox.cz Praha 8 - ETA a.s., Křižíkova 75, , tel.: , eta-servis.praha@cbox.cz Opravy v záruční i pozáruční době u spotřebičů osobně doručených i zaslaných poštou provádí: Hlinsko - ETA a.s., Poličská 444, , tel.: , , vanickova@eta.cz Blatná - ELEKTRO Jankovský, Náměstí Míru 204, , tel.: , elektro@jankovsky.cz Brno - PERFEKT SERVIS, Václavská 1, , tel.: , novak@perfektservis.cz České Budějovice - ELMOT v.o.s., Blahoslavova 1, , tel.: , elmotcb@seznam.cz Havířov - UNIVERSAL, Junácká 1, , tel.: , universervis@volny.cz -sběrna oprav - Karviná - Nové Město, Osvobození 1722, , tel.: Hradec Králové - ELEKTROSERVIS, Chelčického 279, , tel.: , sperk-elektro@volny.cz Karlovy Vary - S+M elektroservis, Nám.E.Destinové 10, , tel.: , zchvatal@volny.cz Krnov - HROTA, Bartultovická 1, , tel.: , info@hrota-elektro.cz -sběrna oprav - Krnov, Albrechtická 39, , tel.: sběrna oprav - Opava, Husova 16, , tel.: sběrna oprav - Bruntál - Elektrocentrum Chlachula, Revoluční 18, , tel.: Liberec - VEKO-ELEKTRONIK, Rumjancevova 127/22, , tel.: , vekoelektronik@volny.cz Mladá Boleslav - 3M ELEKTRO, Staré Město 9, , tel.: , 3melektro@seznam.cz Olomouc - ELEKTRO SERVIS ŠTĚPÁNEK, Hodolanská 41, , tel.: , , servisele@volny.cz Ostrava - Mar.Hory - V.ELEKTRONIK, Sušilova 3, , tel.: , velektronik@volny.cz Ostrov n.ohří - S+M elektroservis, Nejda 29, , tel.: , libor.sobotka@volny.cz Planá nad Lužnicí - ELEKTROSERVIS, Průmyslová 458, , tel.: , elservis@iol.cz Plzeň (Roudná)-MVS sdružení, Plánská 2, , tel.: , , mvsservis@volny.cz Praha 5 - Barrandov - ELEKTROSERVIS MIK, Voskovcova 983, , tel.: , info@elektroservismik.cz Tábor - ELEKTROSERVIS, Chýnovská 533, , tel.: , maleninsky@hptronic.cz Třebíč - ELEKTROSERVIS, Smila Osovského 21, , tel.: , elektro.brezina@mybox.cz Ústí n.l.-ercé-elektroinstala, Masarykova 153, , tel.: , , 140@erce.cz Zlín - Louky - KOFR-ELSPO, U Dráhy 144, , tel.: , kofr.zlin@vol.cz Odjinud zasílejte všechny opravy na adresu: ETA a.s., servis, Poličská 444, Hlinsko. Informace o aktuální servisní síti získáte na Infolince nebo na internetové adrese V Slovenskej republike opravy v záručnej lehote vykonávajú tieto opravovne: Bratislava ETA - Slovakia, s.r.o., Mýtna 17, , tel.: 02/ , servis@mytna.eta.sk Banská Bystrica ELSPO - Eva Šlanková, , Spojová 19, tel.: 048/ , elspo@slovanet.sk Martin X TECH, Andreja Kmeťa, , tel.: 043/ , servis@x-tech.sk Nitra ABC SERVIS, Štefánikova 50, , tel.: 037/ , abc@abc-servis.sk Prešov DJ Servis, Šebastovská 17, , tel.: 051/ , grejtak.djservis@stonline.sk zberňa opráv Prešov Elkur, Sabinovská 7, , tel.: 051/ Spišská Nová Ves VILLA MARKET, s.r.o., Duklianska 6, , tel.: 053/ , villamarket@stonline.sk zberňa opráv Košice VILLA MARKET, s.r.o., Komenského 39, , tel.: 0907/ Trenčín ESON SERVIS, Nám.Sv.Anny 20, , tel.: 032/ , eson@host.sk Vavrečka ZMJ - elektroservis, Vavrečka 240, , tel.: 043/ , zmj@stonline.sk Žilina SERVIS elektrospotrebičov, Dolný Val 132, , tel.: 041/ , baucekservis@host.sk Všetky opravy v záručnej lehote z iných miest zasielajte na adresu: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1. Opravy po záručnej lehote zverte špecializovaným elektroopravovniam. S otázkami a pripomienkami sa obracajte na: ETA - Slovakia, s.r.o., servis, Mýtna 17, Bratislava 1, tel.: 02/ Informácie o aktuálnej servisnej sieti získate na čísle 02/ alebo na internetovej adrese 18

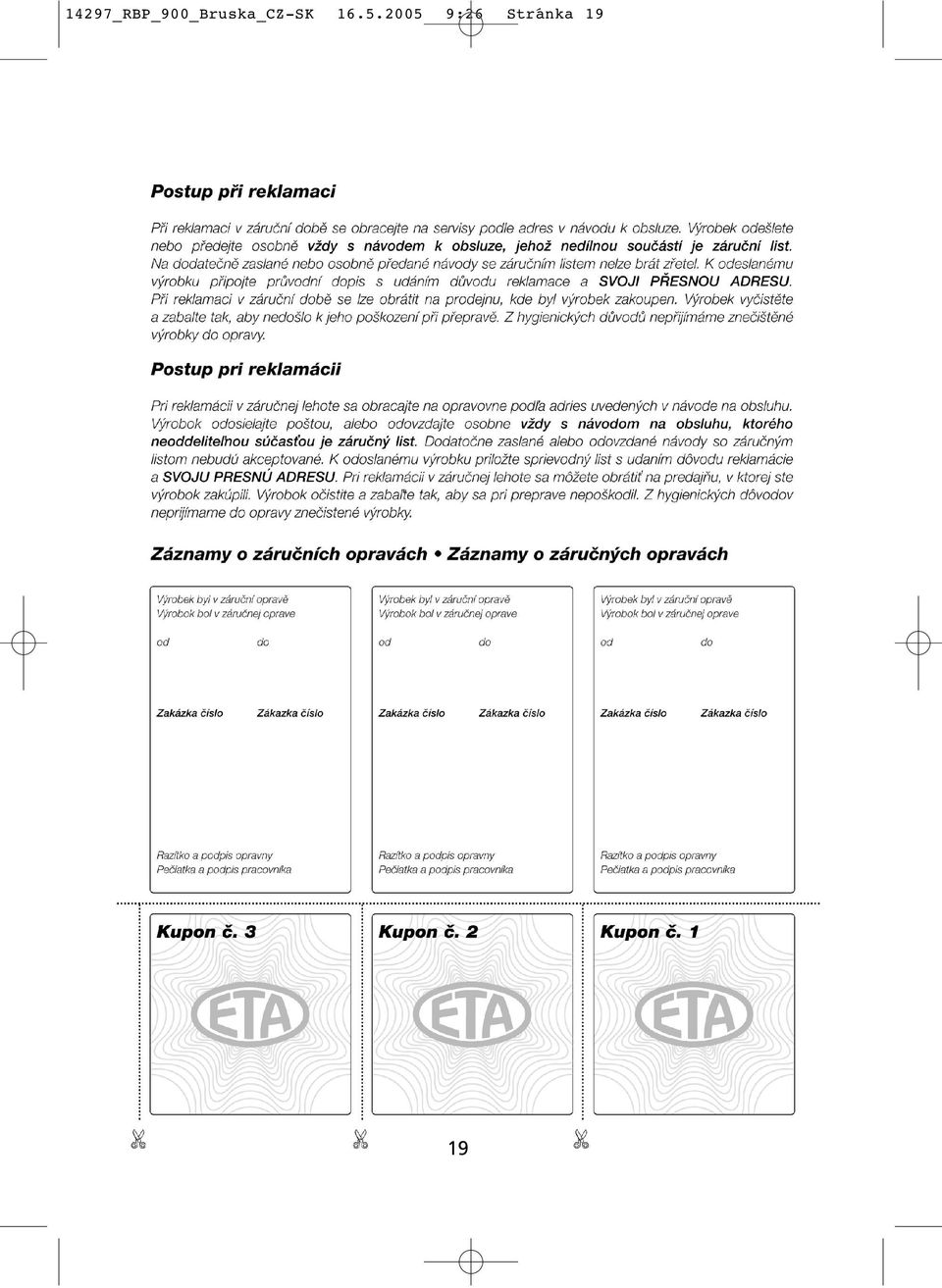

19 14297_RBP_900_Bruska_CZ-SK :26 19 Stránka 19

20 14297_RBP_900_Bruska_CZ-SK :26 Stránka 20 RBP 900 ~ Lc = 105 db (A) (re 1 pw) Kupující byl seznámem s funkcí a se zacházením s výrobkem. Kupujúci bol oboznámený s funkčnosťou a s obsluhou výrobku. Výrobek byl před odesláním ze závodu přezkoušen. Výrobce ručí za to, že výrobek bude mít po celou dobu záruky vlastnosti stanovené příslušnými technickými normami za toho předpokladu, že ho bude spotřebitel užívat způsobem, který je popsán v návodu. Na vady způsobené nesprávným používáním výrobku se záruka nevztahuje. Adresy záručních opraven jsou uvedeny v návodu k obsluze. Poskytovaná záruka se prodlužuje o dobu, po kterou byl výrobek v záruční opravě. Pro případ výměny výrobku nebo zrušení kupní smlouvy platí ustanovení občanského zákoníku. Tento záruční list je zároveň Osvědčením o kompletnosti a jakosti výrobku. Výrobok bol pred odoslaním zo závodu preskúšaný. Výrobca ručí za to, že výrobok bude mať po celú záručnú lehotu vlastnosti stanovené príslušnými technickými normami za predpokladu, že ho bude spotrebiteľ používať spôsobom, ktorý je opísaný v návode na obsluhu. Na chyby spôsobené nesprávnym používaním výrobku sa záruka nevzťahuje. Adresy záručných opravovní sú uvedené v návode na obsluhu. Poskytovaná záruka sa predlžuje o čas, počas ktorého bol výrobok v záručnej oprave. V prípade výmeny výrobku alebo zrušenia kúpnej zmluvy platia ustanovenia občianskeho zákonníka. Tento záručný list je zároveň Osvedčením o kompletnosti a akosti výrobku. ETA tool 13/2005_zst14297/ RBP 900 RBP 900 RBP 900
