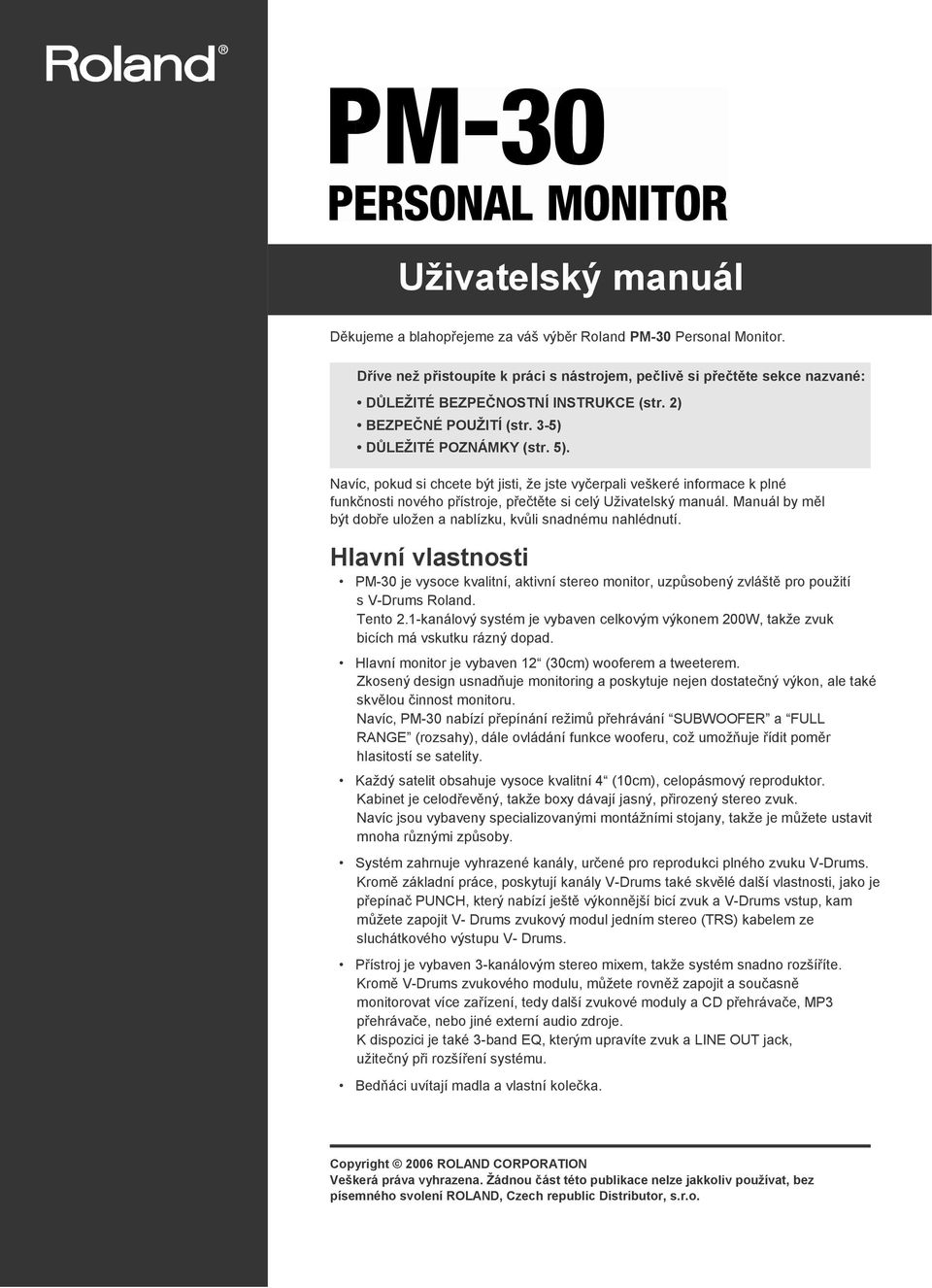

1 Uživatelský manuál Děkujeme a blahopřejeme za váš výběr oland PM-30 Personal Monitor. Dříve než přistoupíte k práci s nástrojem, pečlivě si přečtěte sekce nazvané: DŮLEŽITÉ BEZPEČNOSTNÍ INSTUKCE (str. 2) BEZPEČNÉ POUŽITÍ (str. 3-5) DŮLEŽITÉ POZNÁMKY (str. 5). Navíc, pokud si chcete být jisti, ţe jste vyčerpali veškeré informace k plné funkčnosti nového přístroje, přečtěte si celý Uţivatelský manuál. Manuál by měl být dobře uloţen a nablízku, kvůli snadnému nahlédnutí. Hlavní vlastnosti PM-30 je vysoce kvalitní, aktivní stereo monitor, uzpůsobený zvláště pro pouţití s V-Drums oland. Tento 2.1-kanálový systém je vybaven celkovým výkonem 200W, takţe zvuk bicích má vskutku rázný dopad. Hlavní monitor je vybaven 12 (30cm) wooferem a tweeterem. Zkosený design usnadňuje monitoring a poskytuje nejen dostatečný výkon, ale také skvělou činnost monitoru. Navíc, PM-30 nabízí přepínání reţimů přehrávání SUBWOOFE a FULL ANGE (rozsahy), dále ovládání funkce wooferu, coţ umoţňuje řídit poměr hlasitostí se satelity. Kaţdý satelit obsahuje vysoce kvalitní 4 (10cm), celopásmový reproduktor. Kabinet je celodřevěný, takţe boxy dávají jasný, přirozený stereo zvuk. Navíc jsou vybaveny specializovanými montáţními stojany, takţe je můţete ustavit mnoha různými způsoby. Systém zahrnuje vyhrazené kanály, určené pro reprodukci plného zvuku V-Drums. Kromě základní práce, poskytují kanály V-Drums také skvělé další vlastnosti, jako je přepínač PUNCH, který nabízí ještě výkonnější bicí zvuk a V-Drums vstup, kam můţete zapojit V- Drums zvukový modul jedním stereo (TS) kabelem ze sluchátkového výstupu V- Drums. Přístroj je vybaven 3-kanálovým stereo mixem, takţe systém snadno rozšíříte. Kromě V-Drums zvukového modulu, můţete rovněţ zapojit a současně monitorovat více zařízení, tedy další zvukové moduly a CD přehrávače, MP3 přehrávače, nebo jiné externí audio zdroje. K dispozici je také 3-band EQ, kterým upravíte zvuk a LINE OUT jack, uţitečný při rozšíření systému. Bedňáci uvítají madla a vlastní kolečka. Copyright 2006 OLAND COPOATION Veškerá práva vyhrazena. Žádnou část této publikace nelze jakkoliv používat, bez písemného svolení OLAND, Czech republic Distributor, s.r.o.

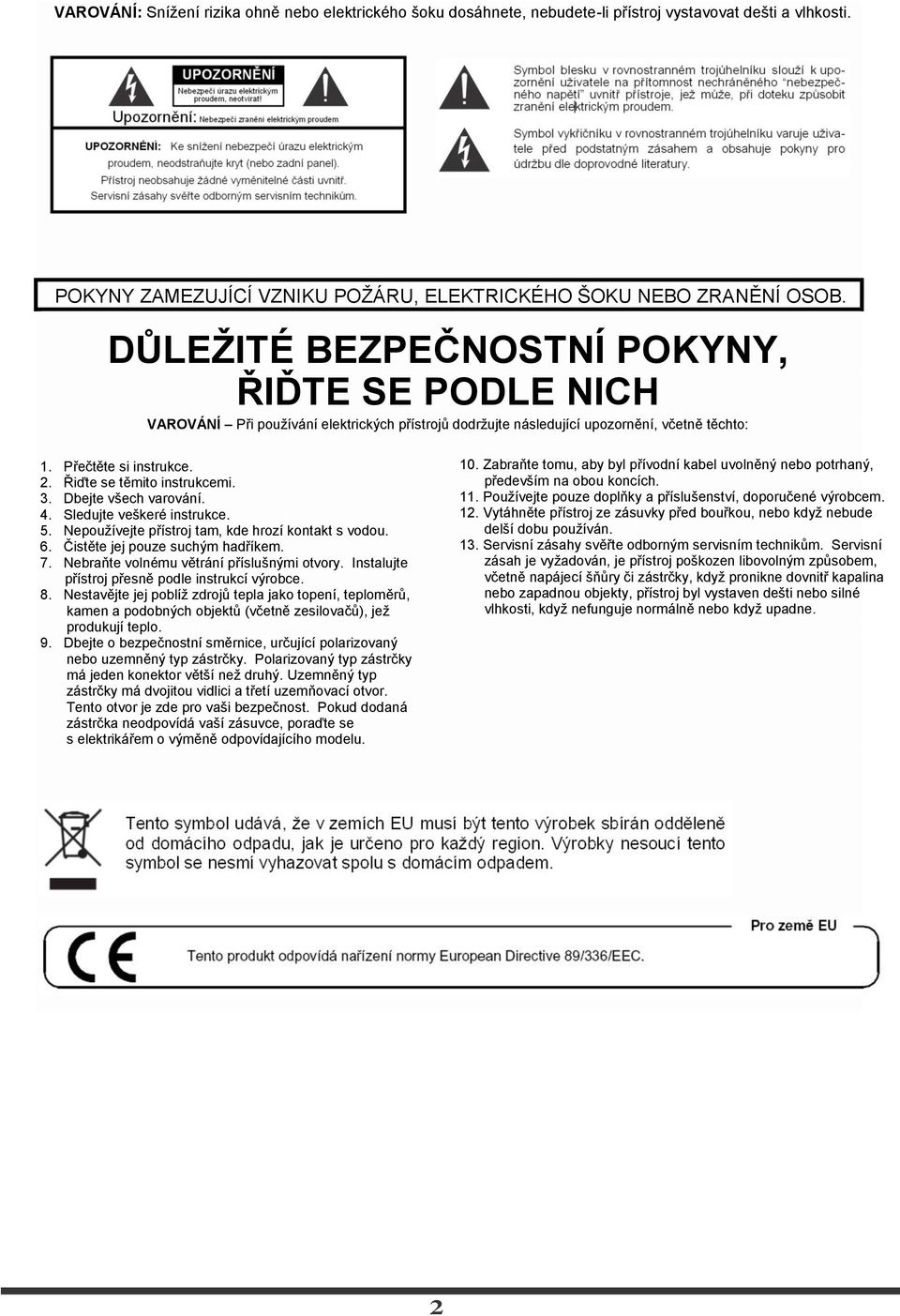

2 VAOVÁNÍ: Sníţení rizika ohně nebo elektrického šoku dosáhnete, nebudete-li přístroj vystavovat dešti a vlhkosti. POKYNY ZAMEZUJÍCÍ VZNIKU POŢÁU, ELEKTICKÉHO ŠOKU NEBO ZANĚNÍ OSOB. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY, ŘIĎTE SE PODLE NICH VAOVÁNÍ Při pouţívání elektrických přístrojů dodrţujte následující upozornění, včetně těchto: 1. Přečtěte si instrukce. 2. Řiďte se těmito instrukcemi. 3. Dbejte všech varování. 4. Sledujte veškeré instrukce. 5. Nepouţívejte přístroj tam, kde hrozí kontakt s vodou. 6. Čistěte jej pouze suchým hadříkem. 7. Nebraňte volnému větrání příslušnými otvory. Instalujte přístroj přesně podle instrukcí výrobce. 8. Nestavějte jej poblíţ zdrojů tepla jako topení, teploměrů, kamen a podobných objektů (včetně zesilovačů), jeţ produkují teplo. 9. Dbejte o bezpečnostní směrnice, určující polarizovaný nebo uzemněný typ zástrčky. Polarizovaný typ zástrčky má jeden konektor větší neţ druhý. Uzemněný typ zástrčky má dvojitou vidlici a třetí uzemňovací otvor. Tento otvor je zde pro vaši bezpečnost. Pokud dodaná zástrčka neodpovídá vaší zásuvce, poraďte se s elektrikářem o výměně odpovídajícího modelu. 10. Zabraňte tomu, aby byl přívodní kabel uvolněný nebo potrhaný, především na obou koncích. 11. Pouţívejte pouze doplňky a příslušenství, doporučené výrobcem. 12. Vytáhněte přístroj ze zásuvky před bouřkou, nebo kdyţ nebude delší dobu pouţíván. 13. Servisní zásahy svěřte odborným servisním technikům. Servisní zásah je vyţadován, je přístroj poškozen libovolným způsobem, včetně napájecí šňůry či zástrčky, kdyţ pronikne dovnitř kapalina nebo zapadnou objekty, přístroj byl vystaven dešti nebo silné vlhkosti, kdyţ nefunguje normálně nebo kdyţ upadne. 2

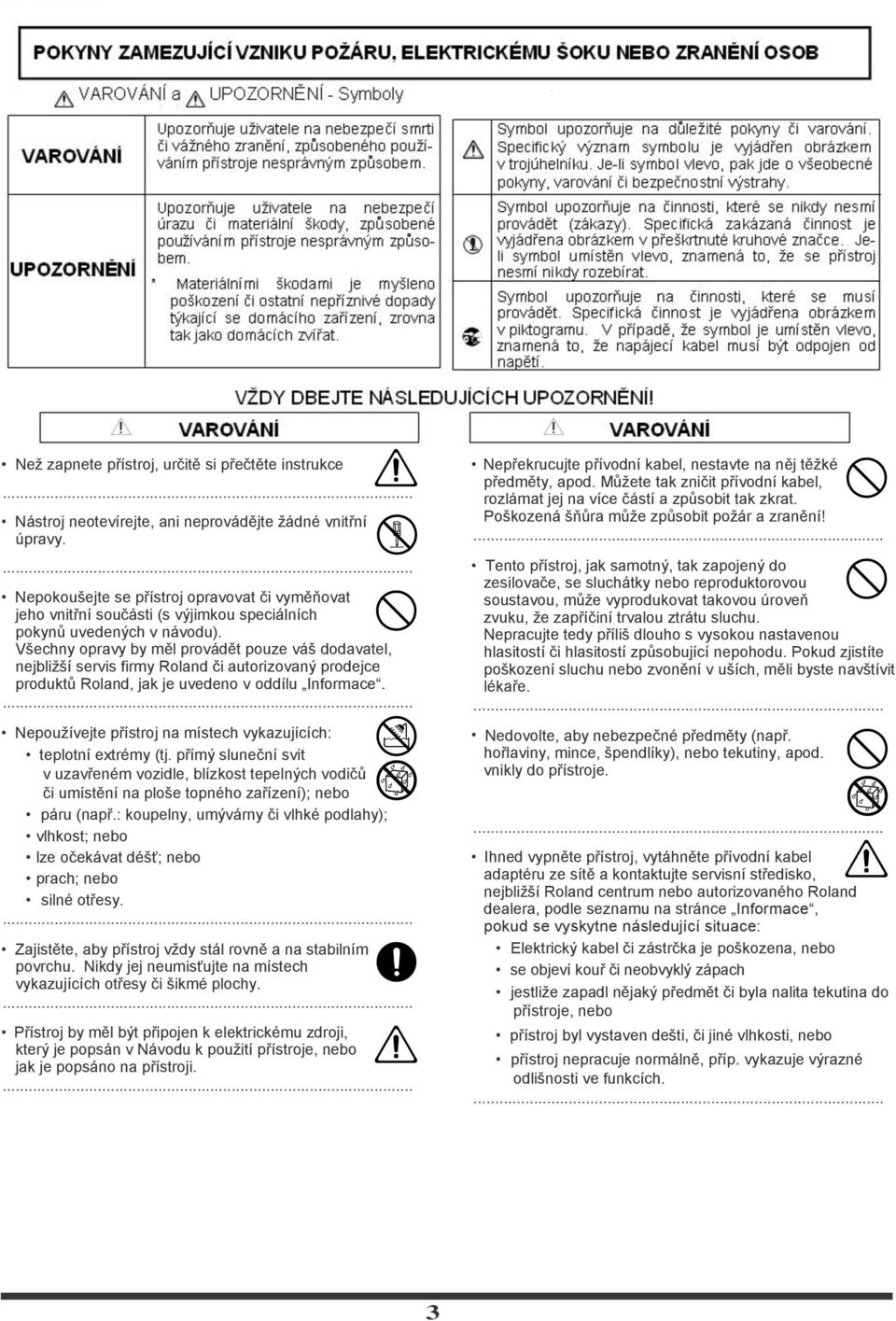

3 USING THE UNIT SAFELY 001 Neţ zapnete přístroj, určitě si přečtěte instrukce 002a Nástroj neotevírejte, ani neprovádějte ţádné vnitřní úpravy. 003 Nepokoušejte se přístroj opravovat či vyměňovat jeho vnitřní součásti (s výjimkou speciálních pokynů uvedených v návodu). Všechny opravy by měl provádět pouze váš dodavatel, nejbliţší servis firmy oland či autorizovaný prodejce produktů oland, jak je uvedeno v oddílu Informace. 004 Nepouţívejte přístroj na místech vykazujících: teplotní extrémy (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo páru (např.: koupelny, umývárny či vlhké podlahy); vlhkost; nebo lze očekávat déšť; nebo prach; nebo silné otřesy. 007 Zajistěte, aby přístroj vţdy stál rovně a na stabilním povrchu. Nikdy jej neumisťujte na místech vykazujících otřesy či šikmé plochy. 008a Přístroj by měl být připojen k elektrickému zdroji, který je popsán v Návodu k pouţití přístroje, nebo jak je popsáno na přístroji. 009 Nepřekrucujte přívodní kabel, nestavte na něj těţké předměty, apod. Můţete tak zničit přívodní kabel, rozlámat jej na více částí a způsobit tak zkrat. Poškozená šňůra můţe způsobit poţár a zranění! 010 Tento přístroj, jak samotný, tak zapojený do zesilovače, se sluchátky nebo reproduktorovou soustavou, můţe vyprodukovat takovou úroveň zvuku, ţe zapříčiní trvalou ztrátu sluchu. Nepracujte tedy příliš dlouho s vysokou nastavenou hlasitostí či hlasitostí způsobující nepohodu. Pokud zjistíte poškození sluchu nebo zvonění v uších, měli byste navštívit lékaře. 011 Nedovolte, aby nebezpečné předměty (např. hořlaviny, mince, špendlíky), nebo tekutiny, apod. vnikly do přístroje. 012a: Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbliţší oland centrum nebo autorizovaného oland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: Elektrický kabel či zástrčka je poškozena, nebo se objeví kouř či neobvyklý zápach jestliţe zapadl nějaký předmět či byla nalita tekutina do přístroje, nebo přístroj byl vystaven dešti, či jiné vlhkosti, nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. 3

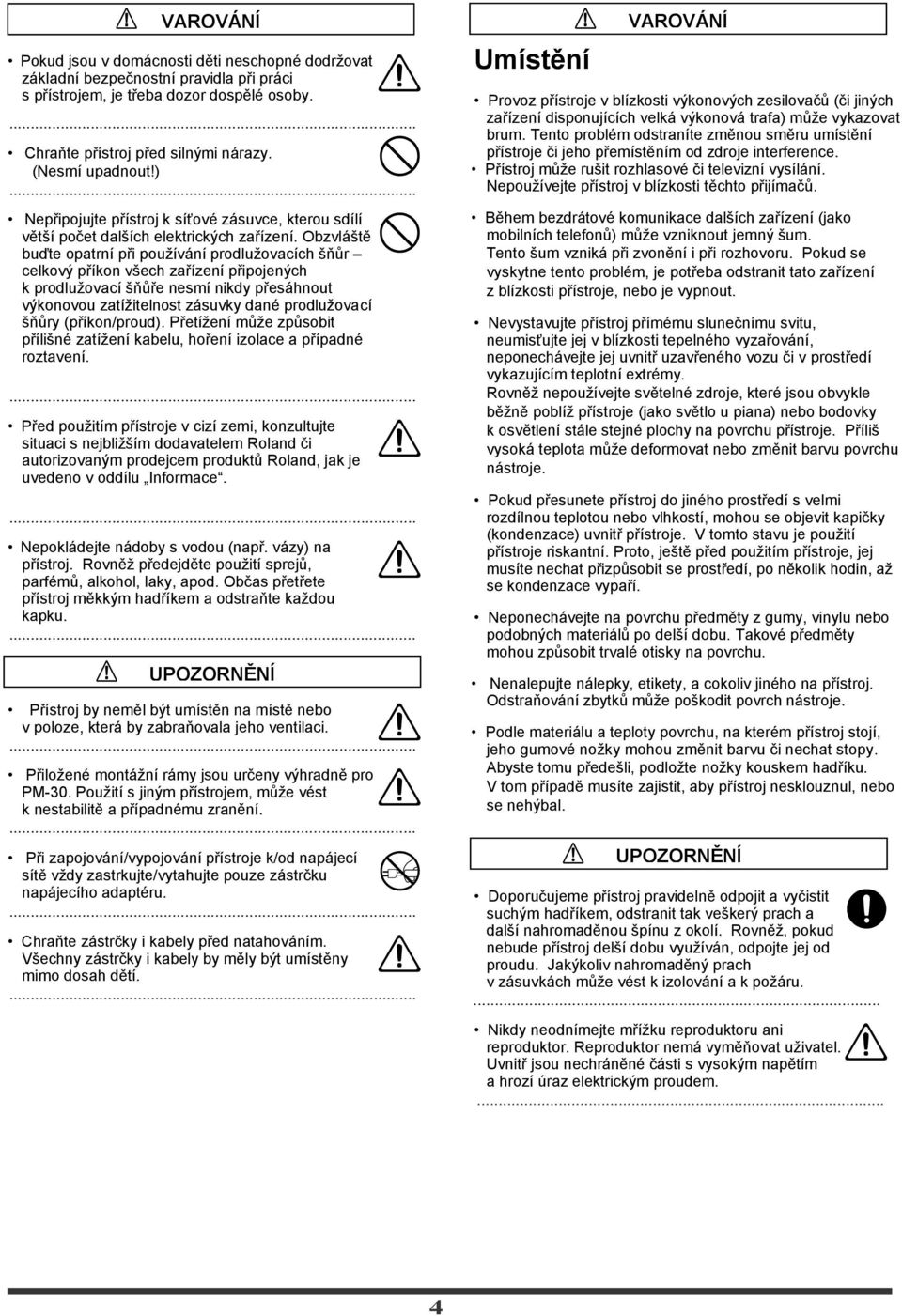

4 VAOVÁNÍ VAOVÁNÍ Pokud jsou v domácnosti děti neschopné dodrţovat základní bezpečnostní pravidla při práci s přístrojem, je třeba dozor dospělé osoby. Chraňte přístroj před silnými nárazy. (Nesmí upadnout!) Nepřipojujte přístroj k síťové zásuvce, kterou sdílí větší počet dalších elektrických zařízení. Obzvláště buďte opatrní při pouţívání prodluţovacích šňůr celkový příkon všech zařízení připojených k prodluţovací šňůře nesmí nikdy přesáhnout výkonovou zatíţitelnost zásuvky dané prodluţovací šňůry (příkon/proud). Přetíţení můţe způsobit přílišné zatíţení kabelu, hoření izolace a případné roztavení. Před pouţitím přístroje v cizí zemi, konzultujte situaci s nejbliţším dodavatelem oland či autorizovaným prodejcem produktů oland, jak je uvedeno v oddílu Informace. Nepokládejte nádoby s vodou (např. vázy) na přístroj. ovněţ předejděte pouţití sprejů, parfémů, alkohol, laky, apod. Občas přetřete přístroj měkkým hadříkem a odstraňte kaţdou kapku. UPOZONĚNÍ VAOVÁNÍ Přístroj by neměl být umístěn na místě nebo v poloze, která by zabraňovala jeho ventilaci. Přiloţené montáţní rámy jsou určeny výhradně pro PM-30. Pouţití s jiným přístrojem, můţe vést k nestabilitě a případnému zranění. Při zapojování/vypojování přístroje k/od napájecí sítě vţdy zastrkujte/vytahujte pouze zástrčku napájecího adaptéru. Chraňte zástrčky i kabely před natahováním. Všechny zástrčky i kabely by měly být umístěny mimo dosah dětí. Umístění VAOVÁNÍ VAOVÁNÍ Provoz přístroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velká výkonová trafa) můţe vykazovat brum. Tento problém odstraníte změnou směru umístění přístroje či jeho přemístěním od zdroje interference. Přístroj můţe rušit rozhlasové či televizní vysílání. Nepouţívejte přístroj v blízkosti těchto přijímačů. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) můţe vzniknout jemný šum. Tento šum vzniká při zvonění i při rozhovoru. Pokud se vyskytne tento problém, je potřeba odstranit tato zařízení z blízkosti přístroje, nebo je vypnout. Nevystavujte přístroj přímému slunečnímu svitu, neumisťujte jej v blízkosti tepelného vyzařování, neponechávejte jej uvnitř uzavřeného vozu či v prostředí vykazujícím teplotní extrémy. ovněţ nepouţívejte světelné zdroje, které jsou obvykle běţně poblíţ přístroje (jako světlo u piana) nebo bodovky k osvětlení stále stejné plochy na povrchu přístroje. Příliš vysoká teplota můţe deformovat nebo změnit barvu povrchu nástroje. Pokud přesunete přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzace) uvnitř přístroje. V tomto stavu je pouţití přístroje riskantní. Proto, ještě před pouţitím přístroje, jej musíte nechat přizpůsobit se prostředí, po několik hodin, aţ se kondenzace vypaří. Neponechávejte na povrchu předměty z gumy, vinylu nebo podobných materiálů po delší dobu. Takové předměty mohou způsobit trvalé otisky na povrchu. Nenalepujte nálepky, etikety, a cokoliv jiného na přístroj. Odstraňování zbytků můţe poškodit povrch nástroje. Podle materiálu a teploty povrchu, na kterém přístroj stojí, jeho gumové noţky mohou změnit barvu či nechat stopy. Abyste tomu předešli, podloţte noţky kouskem hadříku. V tom případě musíte zajistit, aby přístroj nesklouznul, nebo se nehýbal. UPOZONĚNÍ VAOVÁNÍ Doporučujeme přístroj pravidelně odpojit a vyčistit suchým hadříkem, odstranit tak veškerý prach a další nahromaděnou špínu z okolí. ovněţ, pokud nebude přístroj delší dobu vyuţíván, odpojte jej od proudu. Jakýkoliv nahromaděný prach v zásuvkách můţe vést k izolování a k poţáru. Nikdy neodnímejte mříţku reproduktoru ani reproduktor. eproduktor nemá vyměňovat uţivatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem. 4

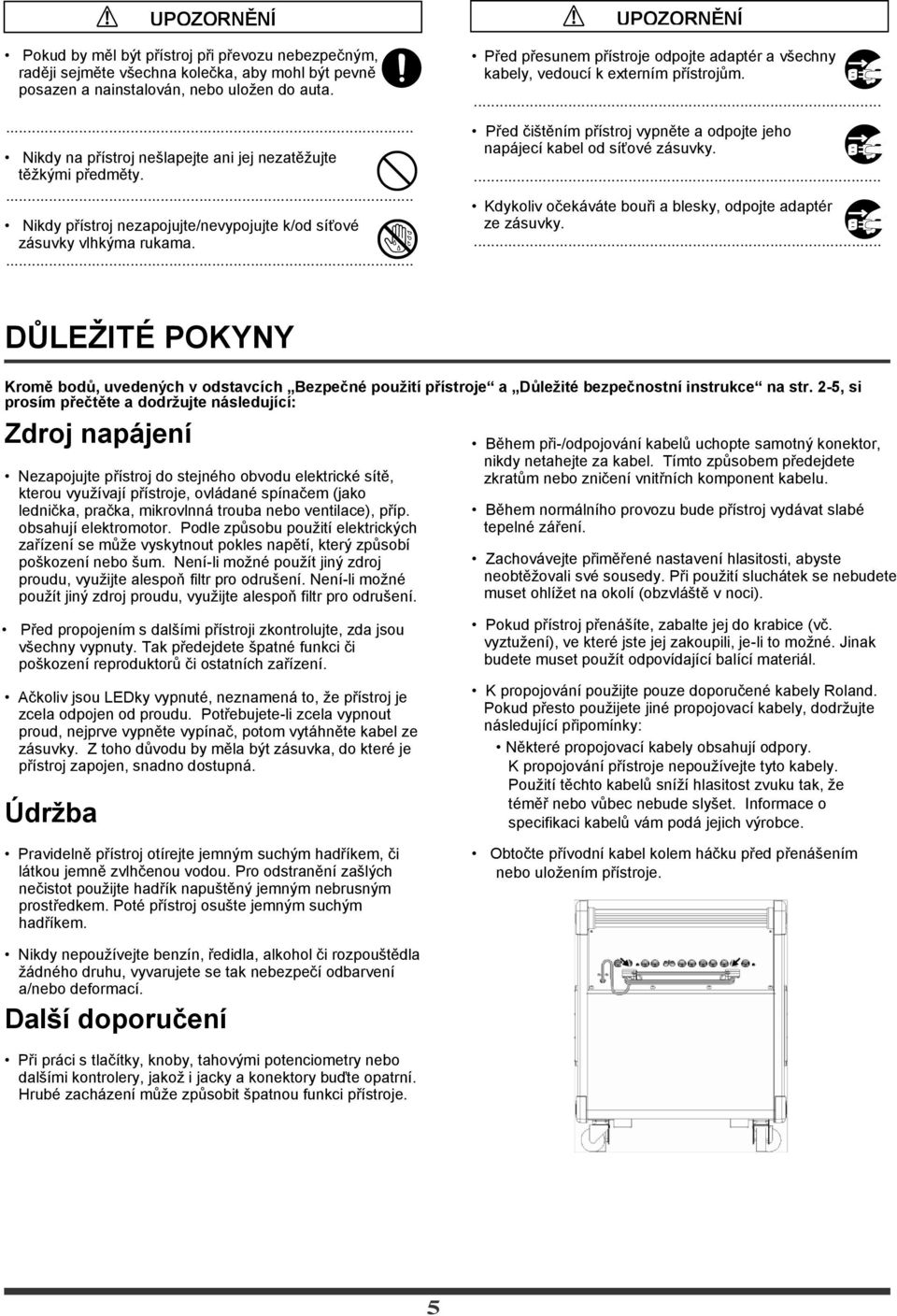

5 UPOZONĚNÍ VAOVÁNÍ Pokud by měl být přístroj při převozu nebezpečným, raději sejměte všechna kolečka, aby mohl být pevně posazen a nainstalován, nebo uloţen do auta. Nikdy na přístroj nešlapejte ani jej nezatěţujte těţkými předměty. Nikdy přístroj nezapojujte/nevypojujte k/od síťové zásuvky vlhkýma rukama. UPOZONĚNÍ VAOVÁNÍ Před přesunem přístroje odpojte adaptér a všechny kabely, vedoucí k externím přístrojům. Před čištěním přístroj vypněte a odpojte jeho napájecí kabel od síťové zásuvky. Kdykoliv očekáváte bouři a blesky, odpojte adaptér ze zásuvky. DŮLEŽITÉ POKYNY Kromě bodů, uvedených v odstavcích Bezpečné použití přístroje a Důležité bezpečnostní instrukce na str. 2-5, si prosím přečtěte a dodržujte následující: Zdroj napájení Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou vyuţívají přístroje, ovládané spínačem (jako lednička, pračka, mikrovlnná trouba nebo ventilace), příp. obsahují elektromotor. Podle způsobu pouţití elektrických zařízení se můţe vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. Před propojením s dalšími přístroji zkontrolujte, zda jsou všechny vypnuty. Tak předejdete špatné funkci či poškození reproduktorů či ostatních zařízení. Ačkoliv jsou LEDky vypnuté, neznamená to, ţe přístroj je zcela odpojen od proudu. Potřebujete-li zcela vypnout proud, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Údržba Během při-/odpojování kabelů uchopte samotný konektor, nikdy netahejte za kabel. Tímto způsobem předejdete zkratům nebo zničení vnitřních komponent kabelu. Během normálního provozu bude přístroj vydávat slabé tepelné záření. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěţovali své sousedy. Při pouţití sluchátek se nebudete muset ohlíţet na okolí (obzvláště v noci). Pokud přístroj přenášíte, zabalte jej do krabice (vč. vyztuţení), ve které jste jej zakoupili, je-li to moţné. Jinak budete muset pouţít odpovídající balící materiál. K propojování pouţijte pouze doporučené kabely oland. Pokud přesto pouţijete jiné propojovací kabely, dodrţujte následující připomínky: Některé propojovací kabely obsahují odpory. K propojování přístroje nepouţívejte tyto kabely. Pouţití těchto kabelů sníţí hlasitost zvuku tak, ţe téměř nebo vůbec nebude slyšet. Informace o specifikaci kabelů vám podá jejich výrobce. Pravidelně přístroj otírejte jemným suchým hadříkem, či látkou jemně zvlhčenou vodou. Pro odstranění zašlých nečistot pouţijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj osušte jemným suchým hadříkem. Obtočte přívodní kabel kolem háčku před přenášením nebo uloţením přístroje. Nikdy nepouţívejte benzín, ředidla, alkohol či rozpouštědla ţádného druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Další doporučení Při práci s tlačítky, knoby, tahovými potenciometry nebo dalšími kontrolery, jakoţ i jacky a konektory buďte opatrní. Hrubé zacházení můţe způsobit špatnou funkci přístroje. 5

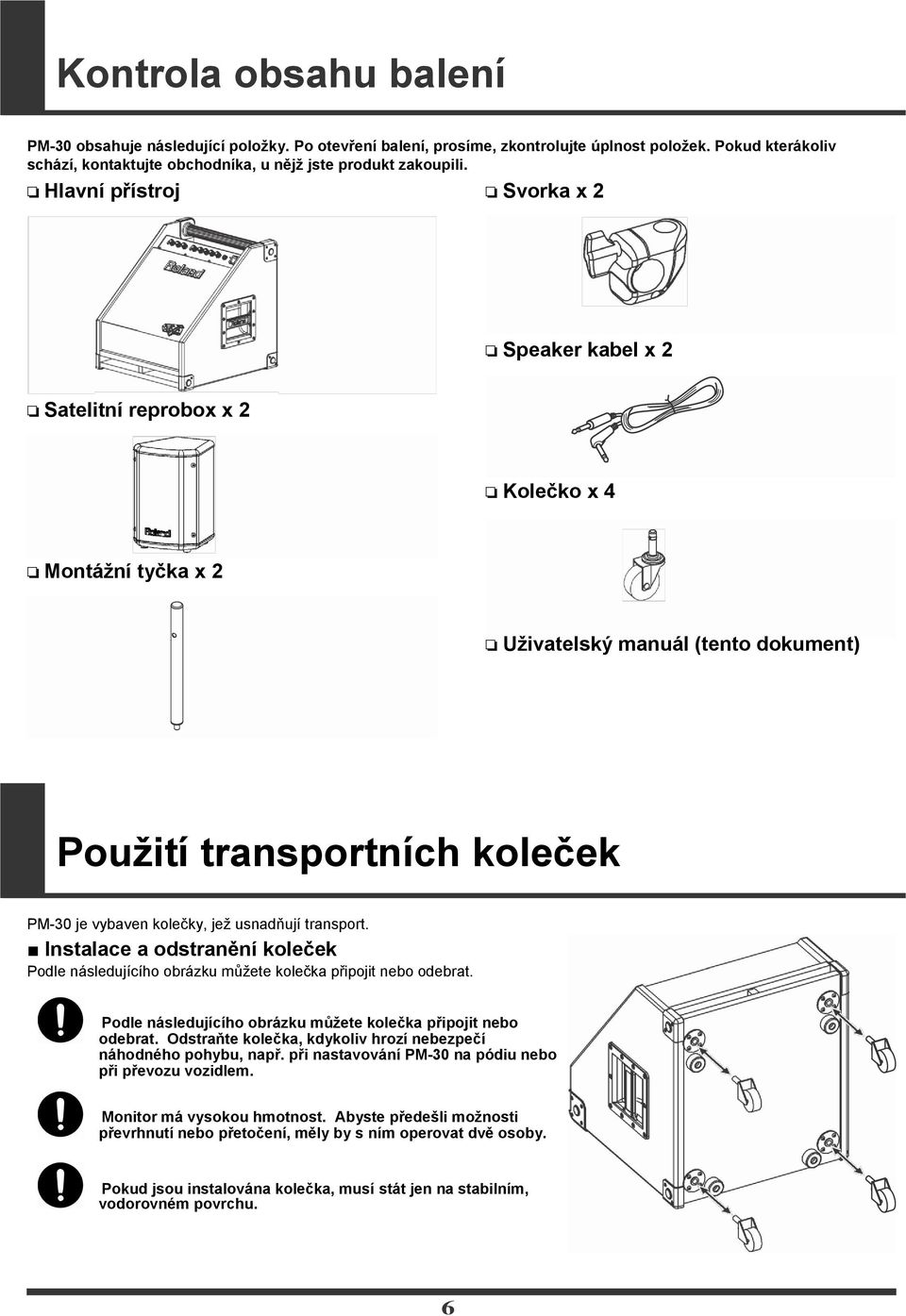

6 Kontrola obsahu balení PM-30 obsahuje následující položky. Po otevření balení, prosíme, zkontrolujte úplnost položek. Pokud kterákoliv schází, kontaktujte obchodníka, u nějž jste produkt zakoupili. Hlavní přístroj Svorka x 2 Speaker kabel x 2 Satelitní reprobox x 2 Kolečko x 4 Montážní tyčka x 2 Uživatelský manuál (tento dokument) Použití transportních koleček PM-30 je vybaven kolečky, jeţ usnadňují transport. Instalace a odstranění koleček Podle následujícího obrázku můţete kolečka připojit nebo odebrat. Podle následujícího obrázku můžete kolečka připojit nebo odebrat. Odstraňte kolečka, kdykoliv hrozí nebezpečí náhodného pohybu, např. při nastavování PM-30 na pódiu nebo při převozu vozidlem. Monitor má vysokou hmotnost. Abyste předešli možnosti převrhnutí nebo přetočení, měly by s ním operovat dvě osoby. Pokud jsou instalována kolečka, musí stát jen na stabilním, vodorovném povrchu. 6

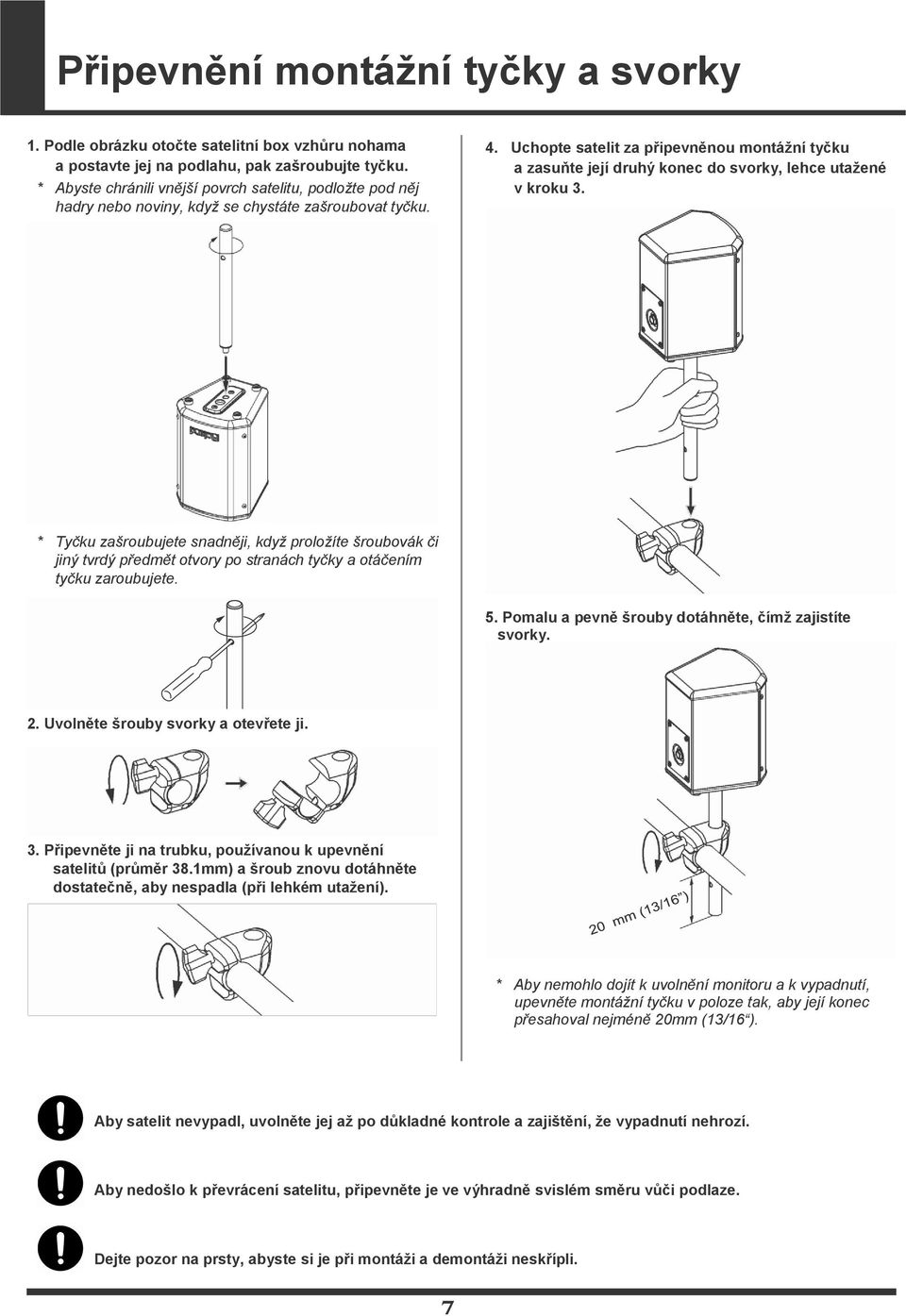

7 Připevnění montážní tyčky a svorky 1. Podle obrázku otočte satelitní box vzhůru nohama a postavte jej na podlahu, pak zašroubujte tyčku. * Abyste chránili vnější povrch satelitu, podložte pod něj hadry nebo noviny, když se chystáte zašroubovat tyčku. 4. Uchopte satelit za připevněnou montážní tyčku a zasuňte její druhý konec do svorky, lehce utažené v kroku 3. * Tyčku zašroubujete snadněji, když proložíte šroubovák či jiný tvrdý předmět otvory po stranách tyčky a otáčením tyčku zaroubujete. 5. Pomalu a pevně šrouby dotáhněte, čímž zajistíte svorky. 2. Uvolněte šrouby svorky a otevřete ji. 3. Připevněte ji na trubku, používanou k upevnění satelitů (průměr 38.1mm) a šroub znovu dotáhněte dostatečně, aby nespadla (při lehkém utažení). * Aby nemohlo dojít k uvolnění monitoru a k vypadnutí, upevněte montážní tyčku v poloze tak, aby její konec přesahoval nejméně 20mm (13/16 ). Aby satelit nevypadl, uvolněte jej až po důkladné kontrole a zajištění, že vypadnutí nehrozí. Aby nedošlo k převrácení satelitu, připevněte je ve výhradně svislém směru vůči podlaze. Dejte pozor na prsty, abyste si je při montáži a demontáži neskřípli. 7

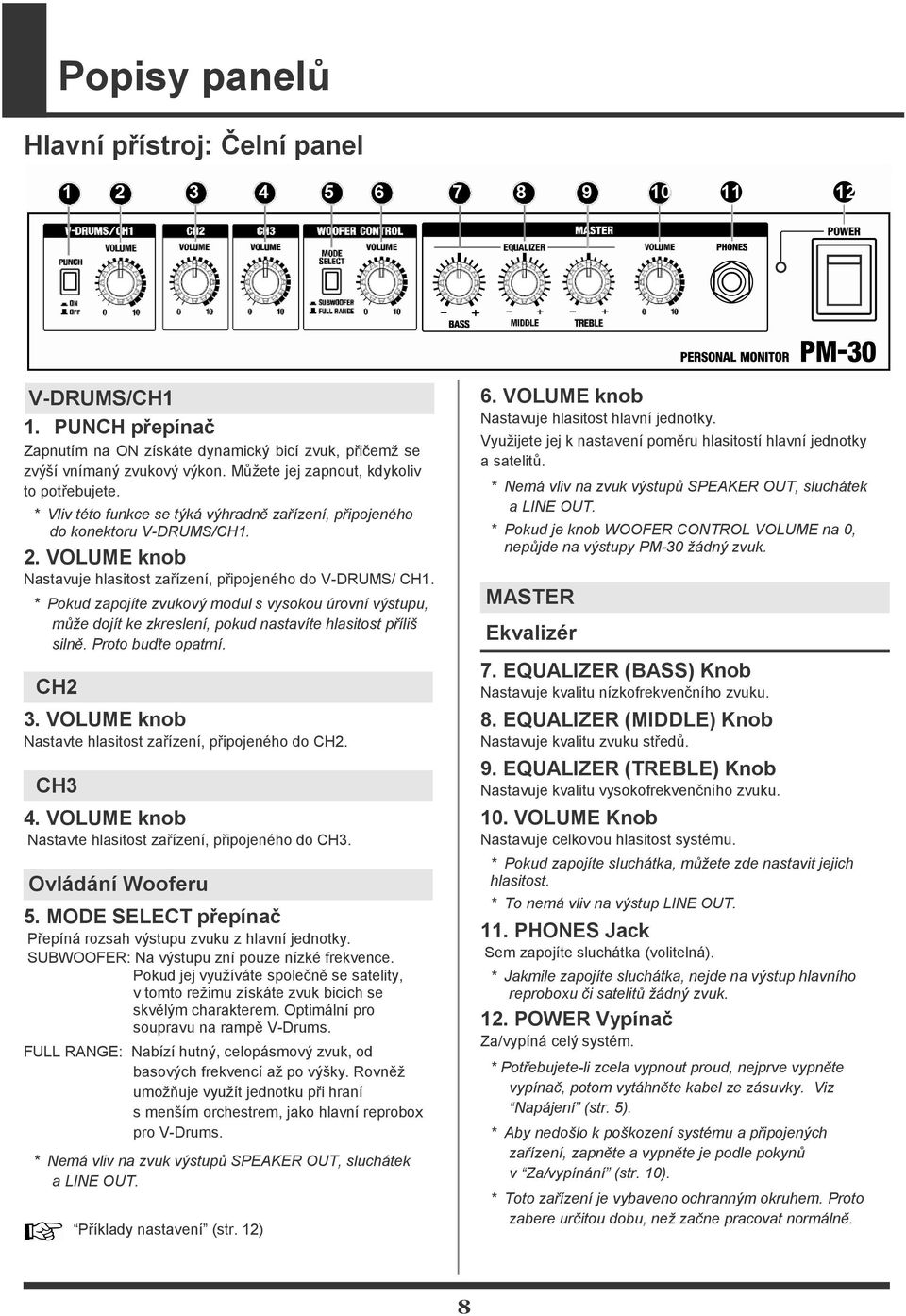

8 Popisy panelů Hlavní přístroj: Čelní panel V-DUMS/CH1 1. PUNCH přepínač Zapnutím na ON získáte dynamický bicí zvuk, přičemţ se zvýší vnímaný zvukový výkon. Můţete jej zapnout, kdykoliv to potřebujete. * Vliv této funkce se týká výhradně zařízení, připojeného do konektoru V-DUMS/CH1. 2. VOLUME knob Nastavuje hlasitost zařízení, připojeného do V-DUMS/ CH1. * Pokud zapojíte zvukový modul s vysokou úrovní výstupu, může dojít ke zkreslení, pokud nastavíte hlasitost příliš silně. Proto buďte opatrní. CH2 3. VOLUME knob Nastavte hlasitost zařízení, připojeného do CH2. CH3 4. VOLUME knob Nastavte hlasitost zařízení, připojeného do CH3. Ovládání Wooferu 5. MODE SELECT přepínač Přepíná rozsah výstupu zvuku z hlavní jednotky. SUBWOOFE: Na výstupu zní pouze nízké frekvence. Pokud jej vyuţíváte společně se satelity, v tomto reţimu získáte zvuk bicích se skvělým charakterem. Optimální pro soupravu na rampě V-Drums. FULL ANGE: Nabízí hutný, celopásmový zvuk, od basových frekvencí aţ po výšky. ovněţ umoţňuje vyuţít jednotku při hraní s menším orchestrem, jako hlavní reprobox pro V-Drums. * Nemá vliv na zvuk výstupů SPEAKE OUT, sluchátek a LINE OUT. Příklady nastavení (str. 12) 6. VOLUME knob Nastavuje hlasitost hlavní jednotky. Vyuţijete jej k nastavení poměru hlasitostí hlavní jednotky a satelitů. * Nemá vliv na zvuk výstupů SPEAKE OUT, sluchátek a LINE OUT. * Pokud je knob WOOFE CONTOL VOLUME na 0, nepůjde na výstupy PM-30 žádný zvuk. MASTE Ekvalizér 7. EQUALIZE (BASS) Knob Nastavuje kvalitu nízkofrekvenčního zvuku. 8. EQUALIZE (MIDDLE) Knob Nastavuje kvalitu zvuku středů. 9. EQUALIZE (TEBLE) Knob Nastavuje kvalitu vysokofrekvenčního zvuku. 10. VOLUME Knob Nastavuje celkovou hlasitost systému. * Pokud zapojíte sluchátka, můžete zde nastavit jejich hlasitost. * To nemá vliv na výstup LINE OUT. 11. PHONES Jack Sem zapojíte sluchátka (volitelná). * Jakmile zapojíte sluchátka, nejde na výstup hlavního reproboxu či satelitů žádný zvuk. 12. POWE Vypínač Za/vypíná celý systém. * Potřebujete-li zcela vypnout proud, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz Napájení (str. 5). * Aby nedošlo k poškození systému a připojených zařízení, zapněte a vypněte je podle pokynů v Za/vypínání (str. 10). * Toto zařízení je vybaveno ochranným okruhem. Proto zabere určitou dobu, než začne pracovat normálně. 8

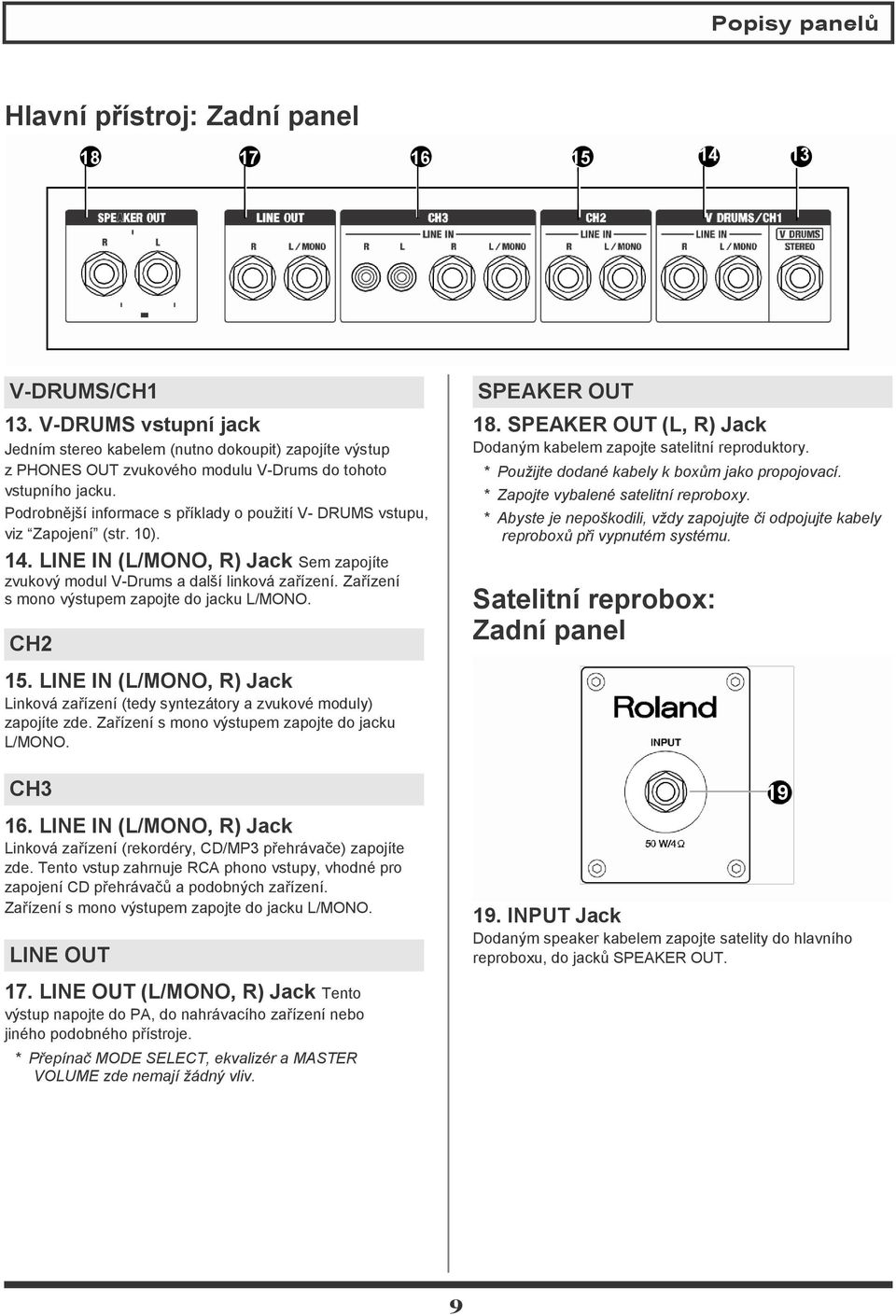

9 Popisy panelů Hlavní přístroj: Zadní panel V-DUMS/CH1 13. V-DUMS vstupní jack Jedním stereo kabelem (nutno dokoupit) zapojíte výstup z PHONES OUT zvukového modulu V-Drums do tohoto vstupního jacku. Podrobnější informace s příklady o pouţití V- DUMS vstupu, viz Zapojení (str. 10). 14. LINE IN (L/MONO, ) Jack Sem zapojíte zvukový modul V-Drums a další linková zařízení. Zařízení s mono výstupem zapojte do jacku L/MONO. CH2 SPEAKE OUT 18. SPEAKE OUT (L, ) Jack Dodaným kabelem zapojte satelitní reproduktory. * Použijte dodané kabely k boxům jako propojovací. * Zapojte vybalené satelitní reproboxy. * Abyste je nepoškodili, vždy zapojujte či odpojujte kabely reproboxů při vypnutém systému. Satelitní reprobox: Zadní panel 15. LINE IN (L/MONO, ) Jack Linková zařízení (tedy syntezátory a zvukové moduly) zapojíte zde. Zařízení s mono výstupem zapojte do jacku L/MONO. CH3 16. LINE IN (L/MONO, ) Jack Linková zařízení (rekordéry, CD/MP3 přehrávače) zapojíte zde. Tento vstup zahrnuje CA phono vstupy, vhodné pro zapojení CD přehrávačů a podobných zařízení. Zařízení s mono výstupem zapojte do jacku L/MONO. LINE OUT INPUT Jack Dodaným speaker kabelem zapojte satelity do hlavního reproboxu, do jacků SPEAKE OUT. 17. LINE OUT (L/MONO, ) Jack Tento výstup napojte do PA, do nahrávacího zařízení nebo jiného podobného přístroje. * Přepínač MODE SELECT, ekvalizér a MASTE VOLUME zde nemají žádný vliv. 9

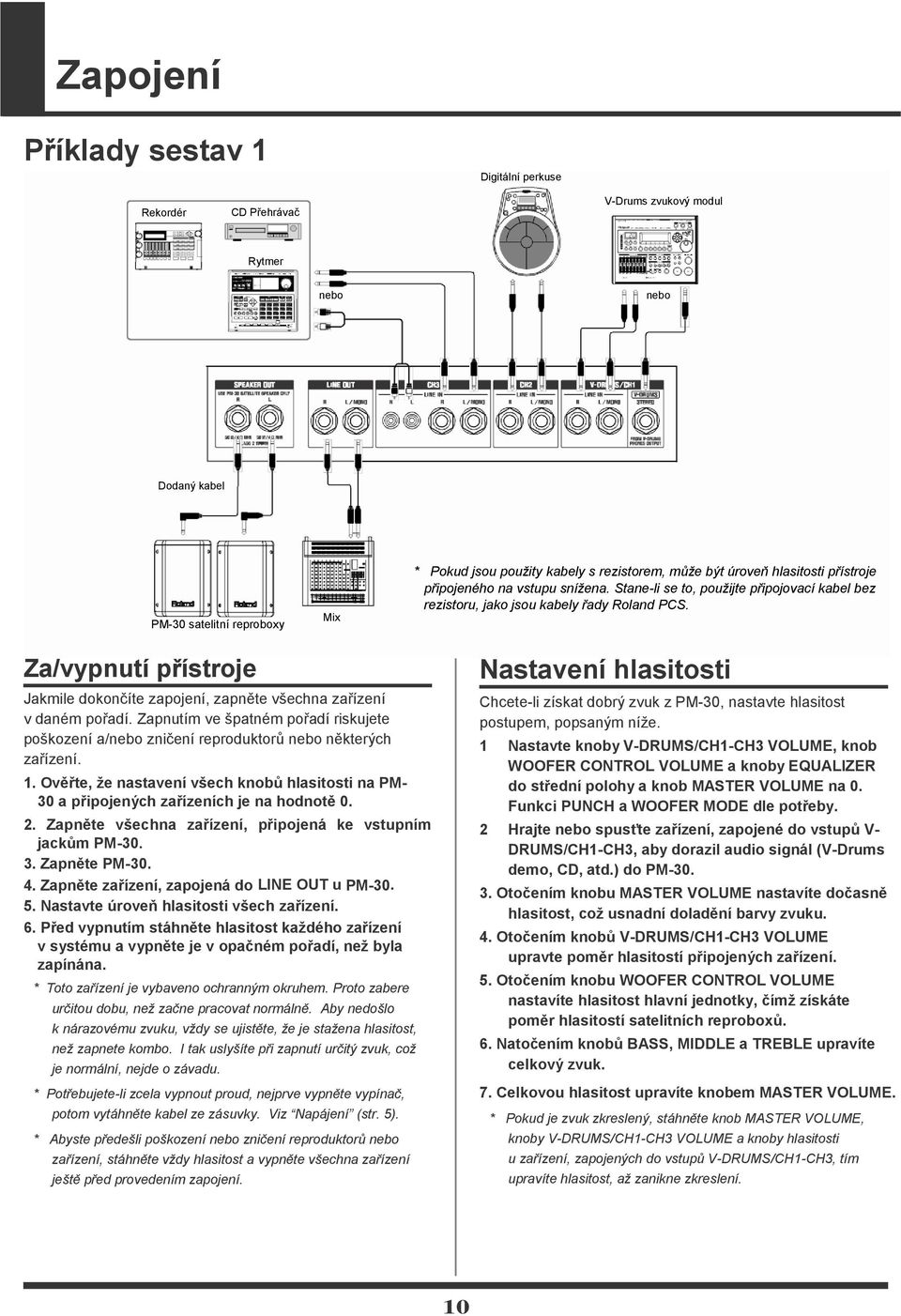

10 Zapojení Příklady sestav 1 Digitální perkuse ekordér CD Přehrávač V-Drums zvukový modul ytmer nebo nebo Dodaný kabel PM-30 satelitní reproboxy Mix * Pokud jsou použity kabely s rezistorem, může být úroveň hlasitosti přístroje připojeného na vstupu snížena. Stane-li se to, použijte připojovací kabel bez rezistoru, jako jsou kabely řady oland PCS. Za/vypnutí přístroje Jakmile dokončíte zapojení, zapněte všechna zařízení v daném pořadí. Zapnutím ve špatném pořadí riskujete poškození a/nebo zničení reproduktorů nebo některých zařízení. 1. Ověřte, že nastavení všech knobů hlasitosti na PM- 30 a připojených zařízeních je na hodnotě Zapněte všechna zařízení, připojená ke vstupním jackům PM Zapněte PM Zapněte zařízení, zapojená do LINE OUT u PM Nastavte úroveň hlasitosti všech zařízení. 6. Před vypnutím stáhněte hlasitost každého zařízení v systému a vypněte je v opačném pořadí, než byla zapínána. * Toto zařízení je vybaveno ochranným okruhem. Proto zabere určitou dobu, než začne pracovat normálně. Aby nedošlo k nárazovému zvuku, vždy se ujistěte, že je stažena hlasitost, než zapnete kombo. I tak uslyšíte při zapnutí určitý zvuk, což je normální, nejde o závadu. * Potřebujete-li zcela vypnout proud, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz Napájení (str. 5). * Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Nastavení hlasitosti Chcete-li získat dobrý zvuk z PM-30, nastavte hlasitost postupem, popsaným níţe. 1 Nastavte knoby V-DUMS/CH1-CH3 VOLUME, knob WOOFE CONTOL VOLUME a knoby EQUALIZE do střední polohy a knob MASTE VOLUME na 0. Funkci PUNCH a WOOFE MODE dle potřeby. 2 Hrajte nebo spusťte zařízení, zapojené do vstupů V- DUMS/CH1-CH3, aby dorazil audio signál (V-Drums demo, CD, atd.) do PM Otočením knobu MASTE VOLUME nastavíte dočasně hlasitost, což usnadní doladění barvy zvuku. 4. Otočením knobů V-DUMS/CH1-CH3 VOLUME upravte poměr hlasitostí připojených zařízení. 5. Otočením knobu WOOFE CONTOL VOLUME nastavíte hlasitost hlavní jednotky, čímž získáte poměr hlasitostí satelitních reproboxů. 6. Natočením knobů BASS, MIDDLE a TEBLE upravíte celkový zvuk. 7. Celkovou hlasitost upravíte knobem MASTE VOLUME. * Pokud je zvuk zkreslený, stáhněte knob MASTE VOLUME, knoby V-DUMS/CH1-CH3 VOLUME a knoby hlasitosti u zařízení, zapojených do vstupů V-DUMS/CH1-CH3, tím upravíte hlasitost, až zanikne zkreslení. 10

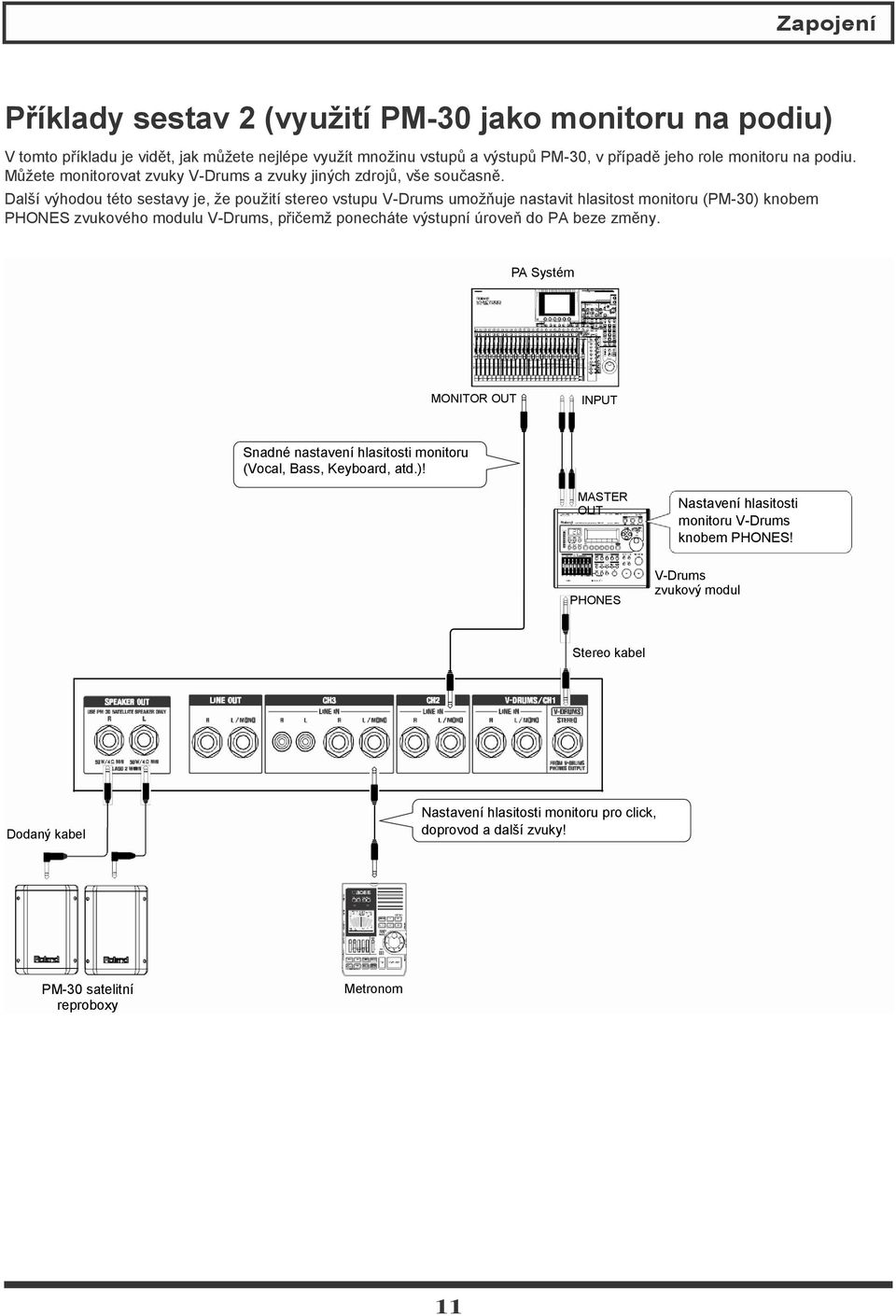

11 Zapojení Příklady sestav 2 (využití PM-30 jako monitoru na podiu) V tomto příkladu je vidět, jak můţete nejlépe vyuţít mnoţinu vstupů a výstupů PM-30, v případě jeho role monitoru na podiu. Můţete monitorovat zvuky V-Drums a zvuky jiných zdrojů, vše současně. Další výhodou této sestavy je, ţe pouţití stereo vstupu V-Drums umoţňuje nastavit hlasitost monitoru (PM-30) knobem PHONES zvukového modulu V-Drums, přičemţ ponecháte výstupní úroveň do PA beze změny. PA Systém MONITO OUT INPUT Snadné nastavení hlasitosti monitoru (Vocal, Bass, Keyboard, atd.)! MASTE OUT Nastavení hlasitosti monitoru V-Drums knobem PHONES! PHONES V-Drums zvukový modul Stereo kabel Dodaný kabel Nastavení hlasitosti monitoru pro click, doprovod a další zvuky! PM-30 satelitní reproboxy Metronom 11

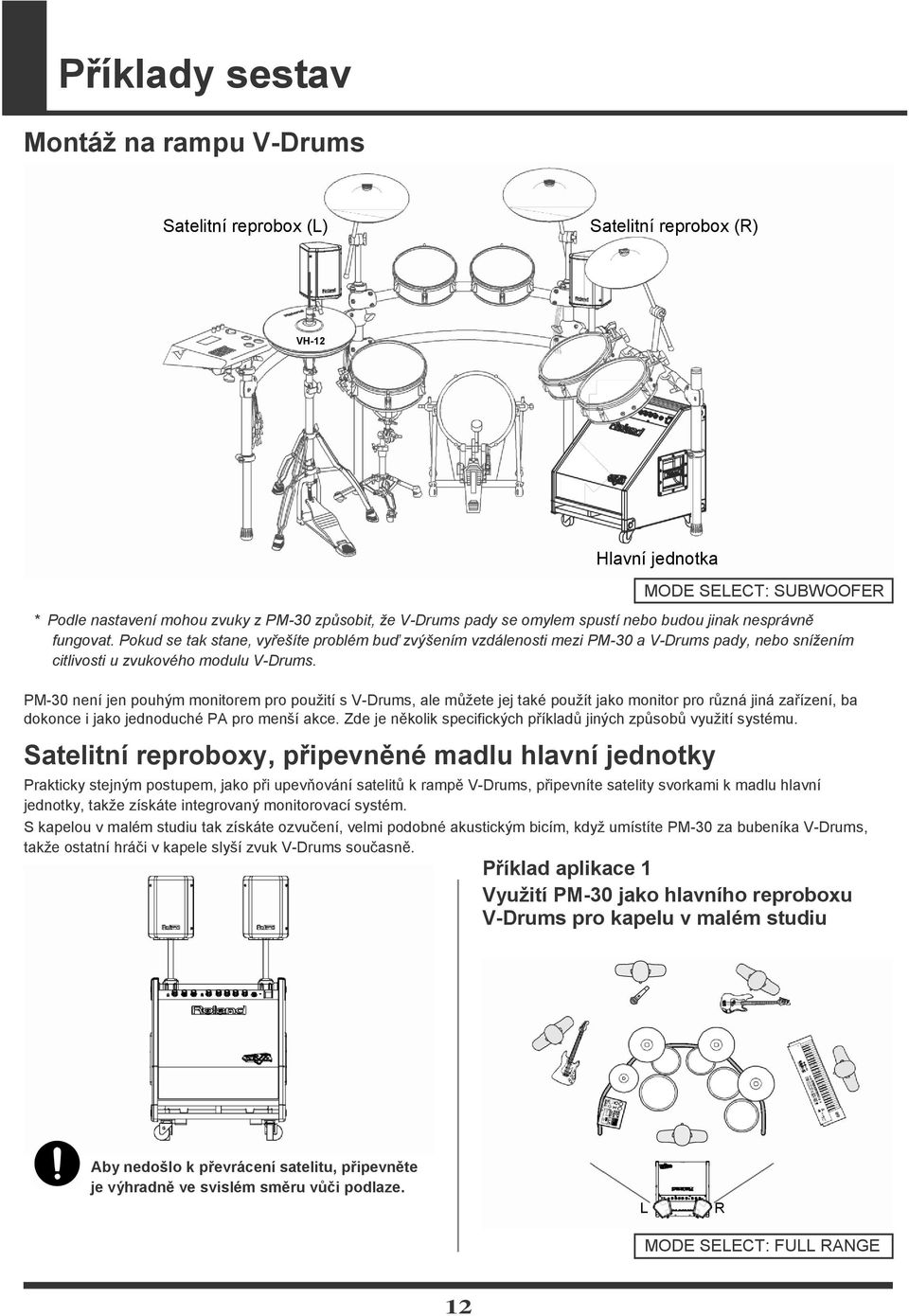

12 Příklady sestav Montáž na rampu V-Drums Satelitní reprobox (L) Satelitní reprobox () VH-12 Hlavní jednotka MODE SELECT: SUBWOOFE * Podle nastavení mohou zvuky z PM-30 způsobit, že V-Drums pady se omylem spustí nebo budou jinak nesprávně fungovat. Pokud se tak stane, vyřešíte problém buď zvýšením vzdálenosti mezi PM-30 a V-Drums pady, nebo snížením citlivosti u zvukového modulu V-Drums. PM-30 není jen pouhým monitorem pro pouţití s V-Drums, ale můţete jej také pouţít jako monitor pro různá jiná zařízení, ba dokonce i jako jednoduché PA pro menší akce. Zde je několik specifických příkladů jiných způsobů vyuţití systému. Satelitní reproboxy, připevněné madlu hlavní jednotky Prakticky stejným postupem, jako při upevňování satelitů k rampě V-Drums, připevníte satelity svorkami k madlu hlavní jednotky, takţe získáte integrovaný monitorovací systém. S kapelou v malém studiu tak získáte ozvučení, velmi podobné akustickým bicím, kdyţ umístíte PM-30 za bubeníka V-Drums, takţe ostatní hráči v kapele slyší zvuk V-Drums současně. Příklad aplikace 1 Využití PM-30 jako hlavního reproboxu V-Drums pro kapelu v malém studiu Aby nedošlo k převrácení satelitu, připevněte je výhradně ve svislém směru vůči podlaze. L MODE SELECT: FULL ANGE 12

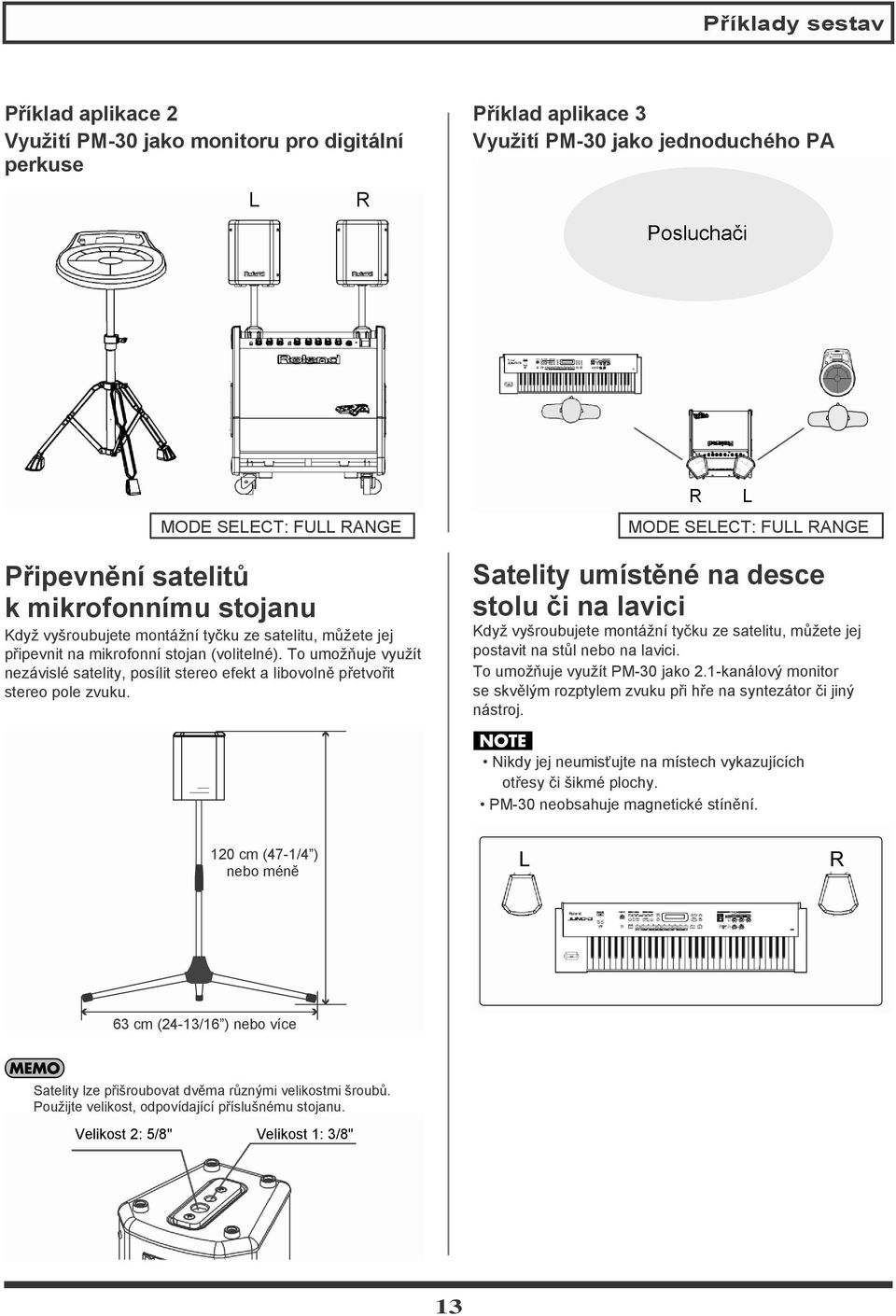

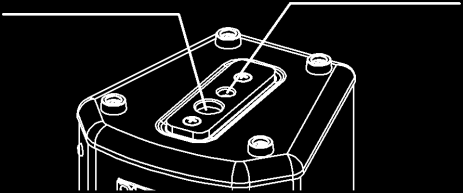

13 Příklady sestav Příklad aplikace 2 Využití PM-30 jako monitoru pro digitální perkuse L Příklad aplikace 3 Využití PM-30 jako jednoduchého PA Posluchači MODE SELECT: FULL ANGE Připevnění satelitů k mikrofonnímu stojanu Kdyţ vyšroubujete montáţní tyčku ze satelitu, můţete jej připevnit na mikrofonní stojan (volitelné). To umoţňuje vyuţít nezávislé satelity, posílit stereo efekt a libovolně přetvořit stereo pole zvuku. L MODE SELECT: FULL ANGE Satelity umístěné na desce stolu či na lavici Kdyţ vyšroubujete montáţní tyčku ze satelitu, můţete jej postavit na stůl nebo na lavici. To umoţňuje vyuţít PM-30 jako 2.1-kanálový monitor se skvělým rozptylem zvuku při hře na syntezátor či jiný nástroj. Nikdy jej neumisťujte na místech vykazujících otřesy či šikmé plochy. PM-30 neobsahuje magnetické stínění. 120 cm (47-1/4 ) nebo méně L 63 cm (24-13/16 ) nebo více Satelity lze přišroubovat dvěma různými velikostmi šroubů. Pouţijte velikost, odpovídající příslušnému stojanu. Velikost 2: 5/8" Velikost 1: 3/8" 13

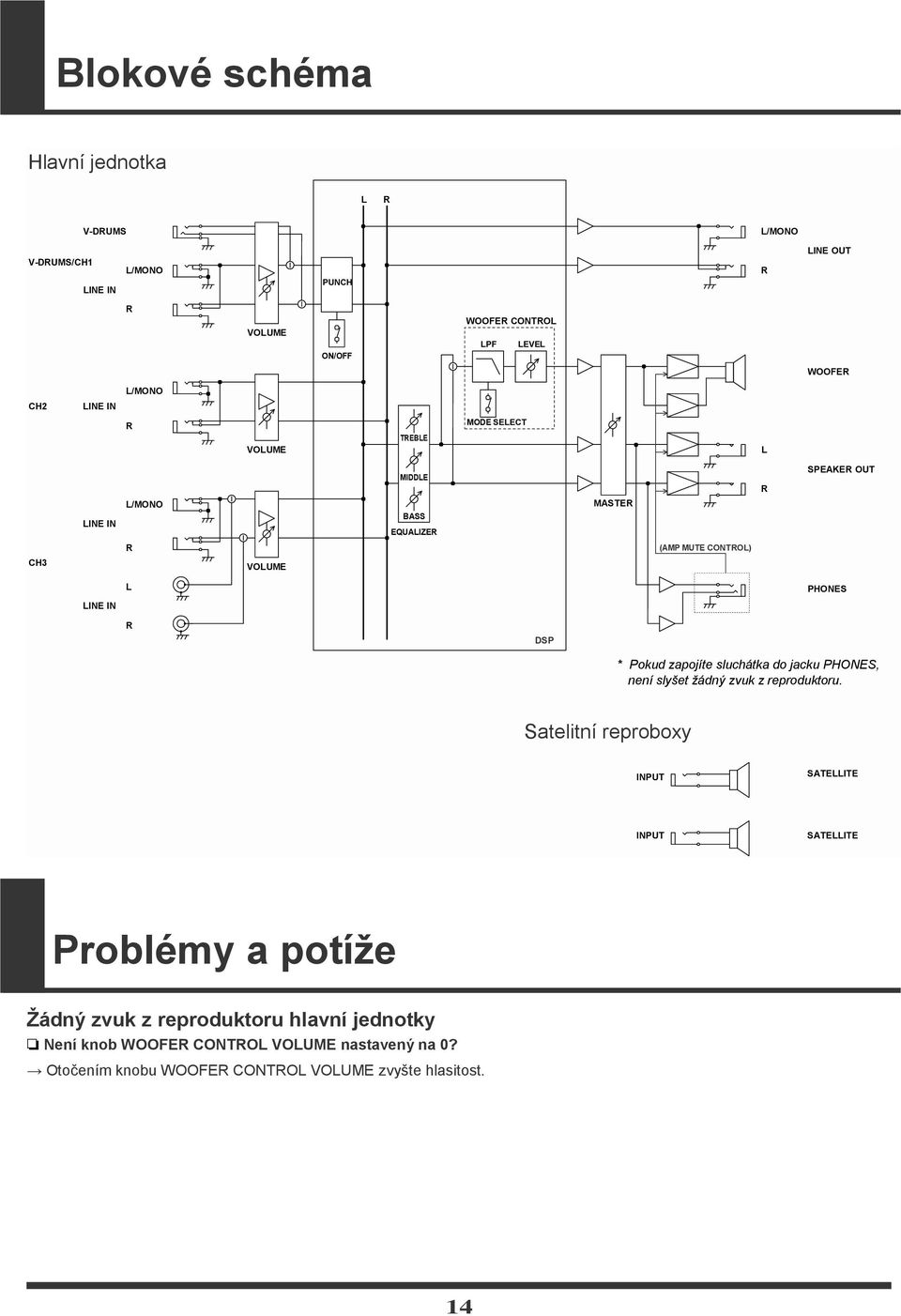

14 Blokové schéma Hlavní jednotka L V-DUMS L/MONO V-DUMS/CH1 LINE IN L/MONO PUNCH LINE OUT VOLUME ON/OFF WOOFE CONTOL LPF LEVEL WOOFE L/MONO CH2 LINE IN VOLUME TEBLE MODE SELECT L LINE IN L/MONO MIDDLE BASS EQUALIZE MASTE SPEAKE OUT (AMP MUTE CONTOL) CH3 VOLUME L PHONES LINE IN DSP * Pokud zapojíte sluchátka do jacku PHONES, není slyšet žádný zvuk z reproduktoru. Satelitní reproboxy INPUT SATELLITE INPUT SATELLITE Problémy a potíže Žádný zvuk z reproduktoru hlavní jednotky Není knob WOOFE CONTOL VOLUME nastavený na 0? Otočením knobu WOOFE CONTOL VOLUME zvyšte hlasitost. 14

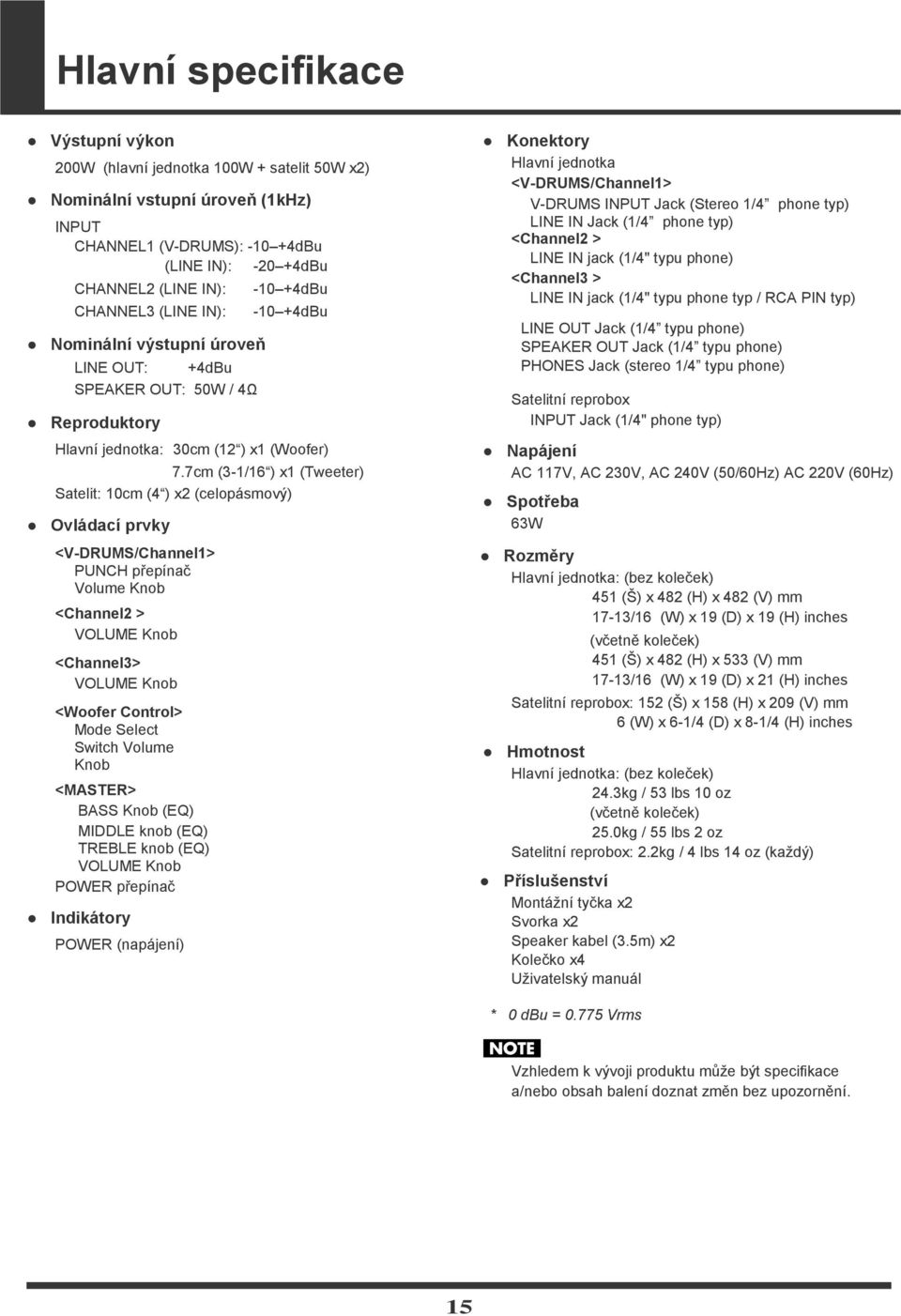

15 Hlavní specifikace Výstupní výkon 200W (hlavní jednotka 100W + satelit 50W x2) Nominální vstupní úroveň (1kHz) INPUT CHANNEL1 (V-DUMS): dBu (LINE IN): dBu CHANNEL2 (LINE IN): CHANNEL3 (LINE IN): Nominální výstupní úroveň LINE OUT: +4dBu SPEAKE OUT: 50W / 4Ω eproduktory dBu dBu Hlavní jednotka: 30cm (12 ) x1 (Woofer) 7.7cm (3-1/16 ) x1 (Tweeter) Satelit: 10cm (4 ) x2 (celopásmový) Ovládací prvky <V-DUMS/Channel1> PUNCH přepínač Volume Knob <Channel2 > VOLUME Knob <Channel3> VOLUME Knob <Woofer Control> Mode Select Switch Volume Knob <MASTE> BASS Knob (EQ) MIDDLE knob (EQ) TEBLE knob (EQ) VOLUME Knob POWE přepínač Indikátory POWE (napájení) Konektory Hlavní jednotka <V-DUMS/Channel1> V-DUMS INPUT Jack (Stereo 1/4 phone typ) LINE IN Jack (1/4 phone typ) <Channel2 > LINE IN jack (1/4" typu phone) <Channel3 > LINE IN jack (1/4" typu phone typ / CA PIN typ) LINE OUT Jack (1/4 typu phone) SPEAKE OUT Jack (1/4 typu phone) PHONES Jack (stereo 1/4 typu phone) Satelitní reprobox INPUT Jack (1/4" phone typ) Napájení AC 117V, AC 230V, AC 240V (50/60Hz) AC 220V (60Hz) Spotřeba 63W ozměry Hlavní jednotka: (bez koleček) 451 (Š) x 482 (H) x 482 (V) mm 17-13/16 (W) x 19 (D) x 19 (H) inches (včetně koleček) 451 (Š) x 482 (H) x 533 (V) mm 17-13/16 (W) x 19 (D) x 21 (H) inches Satelitní reprobox: 152 (Š) x 158 (H) x 209 (V) mm 6 (W) x 6-1/4 (D) x 8-1/4 (H) inches Hmotnost Hlavní jednotka: (bez koleček) 24.3kg / 53 lbs 10 oz (včetně koleček) 25.0kg / 55 lbs 2 oz Satelitní reprobox: 2.2kg / 4 lbs 14 oz (kaţdý) Příslušenství Montáţní tyčka x2 Svorka x2 Speaker kabel (3.5m) x2 Kolečko x4 Uţivatelský manuál * 0 dbu = Vrms Vzhledem k vývoji produktu můţe být specifikace a/nebo obsah balení doznat změn bez upozornění. 15
