Stavebnice více os 3.3. modulární. snadné a časově úsporné projektování. rychlá montáž systémů. stavebnice více os. Prvky systému
|
|
- Emil Vacek
- před 8 lety
- Počet zobrazení:
Transkript
1 Stavebnice více os modulární snadné a časově úsporné projektování rychlá montáž systémů 2005/10 - změny vyhrazeny výrobky 2006/ / -129
2 Stavebnice více os hlavní údaje Koncept Stavebnice více os pro manipulační a montážní techniku obsahuje základní, spojovací a instalační prvky pro úlohy s více osami pohybu. Tyto úlohy se řeší pomocí standardizovaných kombinací pohonů, které vznikly na základě desítek let zkušeností s projektováním manipulačních systémů. Koncept spočívá v modulární konstrukci modulů ve směru X, Y a Z. Tyto moduly mají stejná rozhraní a lze je tedy vzájemně kombinovat. Smysluplnékombinacesenabízejí jako standardy s údaji o zdvihu, užitečné zátěži a mezipolohách. Tato modularita přínáší výhody: snadné a časově úsporné projektování rychlou montáž systémů možnost použít modely CAD pro standardní konstrukce Matice pro výběr Pick & Place Ploché portály Prostorové portály pneumatické pneumatické/elektrické 5 / / / -158 pneumatické s regulátorem koncových poloh SPC11 (Soft Stop): 5 / -144 elektrické s vřetenem nebo s ozubeným řemenem 5 / / / -10 výrobky 2006/2007 změny vyhrazeny 2005/10
3 Stavebnice více os hlavní údaje Pick & Place Ploché portály Prostorové portály 2005/10 - změny vyhrazeny výrobky 2006/ / -11
4 Pick & Place hlavní údaje Moduly Y a Z moduly Y pneumatické: SLT, HMPL, HMP montované na základní prvky moduly Z pneumatické: SLT, HMPL, HMP Použití 5 / -12 výrobky 2006/2007 změny vyhrazeny 2005/10
5 Pick & Place přehled dodávek Pomoc při výběru funkce SLT/SLT HMPL/HMPL HMP/SLT HMP/HMPL HMP/HMP osa Y SLT HMPL HMP HMP HMP druh pohonu pneumatický volitelné tlumiče nárazu, tlumení nastavitelné/ nenastavitelné mezipoloha, brzda brzdicí vložka mezipoloha osa Z SLT HMPL SLT HMPL HMP ovládání pneumatická zařízení volitelné užitečná zátěž [kg] tlumiče nárazu, tlumení nastavitelné/ nenastavitelné mezipoloha, brzda brzdicí vložka tlumiče nárazu, tlumení nastavitelné/ nenastavitelné mezipoloha, brzdicí vložka strana 5 / -14 H Upozornění použitelná délka zdvihu: svazek /10 - změny vyhrazeny výrobky 2006/ / -1
6 Pick & Place pomoc při výběru základních, spojovacích a instalačních prvků Osa Y funkce SLT/SLT HMPL/HMPL HMP/SLT HMP/HMPL HMP/HMP pneumatické typ pohony zdvih [mm] SLT HMBSY-SLT-1 5 / -16 SLT HMBSY-SLT-2 5 / HMBSY-SLT- 5 / -16 SLT HMBSY-SLT-4 5 / HMBSY-SLT-5 5 / -16 HMPL HMBSY-HMPL-1 HMBSY-HMPL-2 5/-17 HMPL HMBSY-HMPL- HMBSY-HMPL-4 5/-17 HMP HMBSY-HMP-1 5 / HMBSY-HMP-2 5 / -18 HMP HMBSY-HMP- 5 / HMBSY-HMP-4 5 / -18 HMP HMBSY-HMP-5 5 / HMBSY-HMP-6 5 / -19 HMBSY-HMP-1 5/-18 HMBSY-HMP-2 5/-18 HMBSY-HMP- 5/-18 HMBSY-HMP-4 5/-18 HMBSY-HMP- 5 / -18 HMBSY-HMP-4 5 / -18 HMBSY-HMP-5 5 / -19 HMBSY-HMP-6 5 / -19 HMP HMBSY-HMP-7 5 / HMBSY-HMP-8 5 / -19 Příklad výběru Z projektování vyplývají následující kombinace pohonů: osa Y: osa Z: HMP-16, zdvih 200 mm HMPL-16, s mezipolohou Krok 1 V oddíle Pomoc při výběru zjistěte typ pohonu pro osu Y případně Z. Příslušný kusovník naleznete na uvedené straně. osa Y: HMBSY-HMP-1 5 / -18 osa Z: HMBSZ-HMPL- nebo 4 5 / -142 Krok 2 Na uvedené straně si můžete v kusovníku vyhledat potřebné základní, spojovací a instalační prvky. osa Y: osa Z: HMBSY-HMP-1 HMBSZ-HMPL-4 Krok Technické údaje k základním, spojovacímainstalačnímprvkůmnaleznete na uvedených stranách. Další díly příslušenství pro vybrané pohony, např. čidla, středicí dutinky atd., jsou zdokumentovány u pohonů. 5 / -14 výrobky 2006/2007 změny vyhrazeny 2005/10
7 Pick & Place pomoc při výběru základních, spojovacích a instalačních prvků Osa Z funkce SLT/SLT HMPL/HMPL HMP/SLT HMP/HMPL HMP/HMP pneumatické pohony SLT-10 SLT-16 SLT-20 typ HMBSZ-SLT-1 5 / -140 HMBSZ-SLT-2 5 / -140 HMBSZ-SLT- 5 / -140 HMBSZ-SLT-4 5 / -141 HMBSZ-SLT-5 5 / -141 SLT-25 HMBSZ-SLT-6 5 / -141 HMPL-12 HMBSZ-HMPL-1 HMBSZ-HMPL-2 HMPL-16 5 / -142 HMBSZ-HMPL- HMBSZ-HMPL-4 HMPL-20 5 / -142 HMP-16 HMBSZ-HMP-1 5 / -14 HMP-20 HMBSZ-HMP-2 5 / -14 HMP-25 HMBSZ-HMP- 5 / /10 - změny vyhrazeny výrobky 2006/ / -15
8 Pick & Place moduly Y Saně Mini SLT aa aj 9 ab ac 8 aa Kusovník typ HMBSY-SLT-1 HMBSY-SLT-2 HMBSY-SLT- HMBSY-SLT-4 HMBSY-SLT-5 pro pohony SLT-16 SLT-20 SLT-25 zdvih [mm] pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVY HMVY HMVY HMBV-ND HMBV-ND HMBV-ND 5 1 1) HMBS-80/ HMBSA-80/ HMBF-DB HMZV HMZAS-PG-21 aj MKM-PG-21 aa MKRV-2-PG-21 ab 1 2) ac MKA-PG-29-PG HMBS-80/ HMBSA-80/ HMBF-DB HMZV HMZAS-PG MKM-PG MKRV-2-PG MKA-PG-29-PG HMVY HMBV-ND HMBS-80/ HMBSA-80/ HMBF-DB HMZV HMZAS-PG MKM-PG MKRV-2-PG MKA-PG-29-PG HMVY HMBV-ND HMBS-80/ HMBSA-80/ HMBF-DB HMZV HMZAS-PG MKM-PG MKRV-2-PG MKA-PG-29-PG / HMBS-80/ HMBSA-80/ HMBF-DB HMZV HMZAS-PG MKM-PG MKRV-2-PG MKA-PG-29-PG-21 5 / / / ) výška max. 500 mm 2) délka vždy podle zdvihu pohonu 5 / -16 výrobky 2006/2007 změny vyhrazeny 2005/10
9 Pick & Place moduly Y Přímočaré moduly HMPL 9 8 ad 1 aj ae aa 6 ac 7 ab Kusovník typ HMBSY-HMPL-1 HMBSY-HMPL-2 HMBSY-HMPL- HMBSY-HMPL-4 pro pohony HMPL-16 HMPL-20 bez mezipolohy s mezipolohou bez mezipolohy s mezipolohou pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVY HMBV-ND HMVY HMBV-ND HMVY HMBV-ND 4 1 1) HMBS-80/ HMBSA-80/ HMBF-DB HMZV MKRL-16,5-PG ) MKR-16,5-PG-16 aj MKRT-2-16,5 aa 1 2) ab MKRV-2-PG-21 ac MKA-PG-29-PG HMBS-80/ HMBSA-80/ HMBF-DB HMZV MKRL-16,5-PG MKR-16,5-PG HMVY / HMBS-80/ HMBSA-80/ HMBF-DB HMZV MKRL-16,5-PG MKR-16,5-PG MKRT-2-16, MKRV-2-PG MKA-PG-29-PG-21 ad 1 ) MKRS-16,5-B ae MKY-PG-21-2PG MKRV-2-PG MKA-PG-29-PG HMBV-ND / HMBS-80/ / HMBSA-80/ / HMBF-DB HMZV MKRL-16,5-PG MKR-16,5-PG MKRV-2-PG MKA-PG-29-PG MKRS-16,5-B MKY-PG-21-2PG-16 1) výška max. 500 mm 2) délka podle zdvihu pohonu, s mezipolohou jsou nutné 2 hadice ) Chcete-li namontovat upínku MKRS, musíte při objednávce stavebnice výrobků přímočarého modulu HMPL uvést jako příslušenství upínací prvek (1x kód J). 2005/10 - změny vyhrazeny výrobky 2006/ / -17
10 Pick & Place moduly Y Přímočaré moduly HMP ab ac aj aa Kusovník typ HMBSY-HMP-1 HMBSY-HMP-2 HMBSY-HMP- HMBSY-HMP-4 pro pohony HMP-16 HMP-20 zdvih [mm] pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMBK-WS HMBV-ND 2 1) HMBS-80/ HMBK-WS HMBV-ND HMBS-80/ ) HMBS-80/ HMBSA-80/ HMBSV HMBF-DB MKRV-2-PG ) aj MKA-PG-29-PG-21 aa HMZV ab MKM-PG HMBSA-80/80 ac HMBSW HMBK-WS HMBV-ND HMBS-80/ HMBK-WS HMBV-ND HMBS-80/ HMBS-80/ HMBSA-80/ HMBSV HMBF-DB MKRV-2-PG MKA-PG-29-PG HMZV MKM-PG HMBF-DB MKRV-29-PG MKR-29-PG / / / HMBSA-80/80 5 / HMBF-DB MKRV-29-PG MKR-29-PG-29 5 / HMZV MKM-PG HMZV MKM-PG HMBSW 5 / ) výška max. 500 mm 2) délka 250 mm ) délka vždy podle zdvihu pohonu 5 / -18 výrobky 2006/2007 změny vyhrazeny 2005/10
11 Pick & Place moduly Y Přímočaré moduly HMP aa ab 7 aj Kusovník typ HMBSY-HMP-5 HMBSY-HMP-6 HMBSY-HMP-7 HMBSY-HMP-8 pro pohony HMP-25 HMP-2 zdvih [mm] pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMBK-ND HMBV-ND 2 1) HMBS-80/ HMBK-ND HMBV-ND HMBS-80/ ) HMBS-80/ HMBSA-80/ HMBSV HMBF-DB MKRV-29-PG ) MKR-29-PG-29 aj HMZV aa MKM-PG HMBSA-80/ HMBK-ND HMBV-ND HMBS-80/ HMBK-ND HMBV-ND HMBS-80/ HMBS-80/ HMBSA-80/ HMBSV HMBF-DB MKRV-29-PG MKR-29-PG HMZV MKM-PG-29 ab HMBSW HMBF-DB MKRV-29-PG MKR-29-PG HMZV MKM-PG / / / HMBSA-80/80 5 / HMBF-DB MKRV-29-PG MKR-29-PG HMZV MKM-PG HMBSW 5 / / ) výška max. 500 mm 2) délka 50 mm ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -19

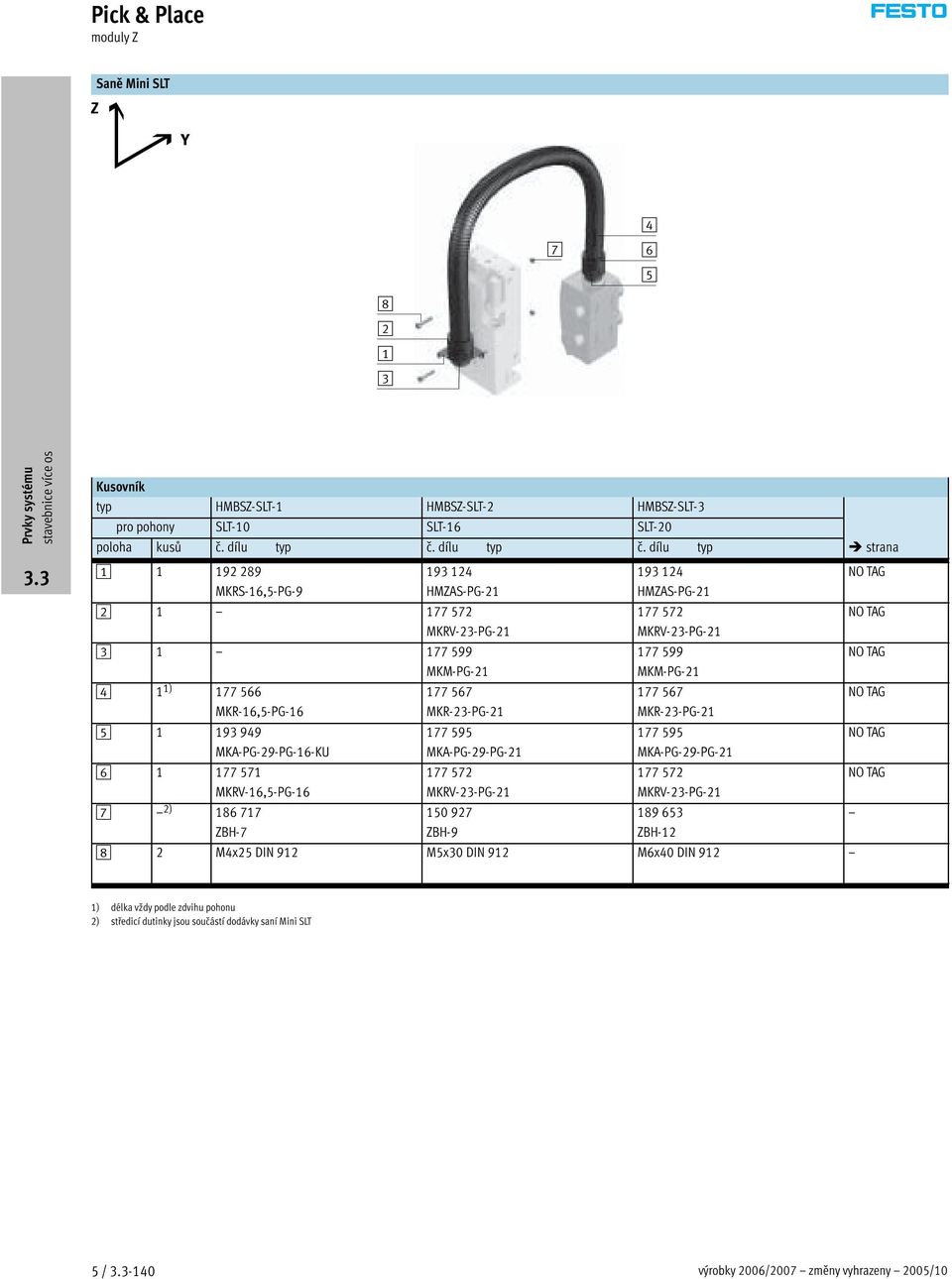

12 Pick & Place moduly Z Saně Mini SLT Kusovník typ HMBSZ-SLT-1 HMBSZ-SLT-2 HMBSZ-SLT- pro pohony SLT-10 SLT-16 SLT-20 poloha kusů č. dílu typ č. dílu typ č. dílu typ strana MKRS-16,5-PG HMZAS-PG MKRV-2-PG MKM-PG ) MKR-16,5-PG MKA-PG-29-PG-16-KU MKRV-16,5-PG ) ZBH MKA-PG-29-PG MKRV-2-PG ZBH HMZAS-PG MKRV-2-PG MKM-PG MKA-PG-29-PG MKRV-2-PG ZBH M4x25 DIN 912 M5x0 DIN 912 M6x40 DIN 912 1) délka vždy podle zdvihu pohonu 2) středicí dutinky jsou součástí dodávky saní Mini SLT 5 / -140 výrobky 2006/2007 změny vyhrazeny 2005/10
13 Pick & Place moduly Z Saně Mini SLT Kusovník typ HMBSZ-SLT-4 HMBSZ-SLT-5 HMBSZ-SLT-6 pro pohony SLT-16 SLT-20 SLT-25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMZAS-PG HMZAS-PG HMZAS-PG MKRV-2-PG MKRV-2-PG MKRV-2-PG MKM-PG MKM-PG MKM-PG ) MKA-PG-29-PG MKA-PG-29-PG MKA-PG-29-PG HMSV HMSV HMSV-7 1) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -141

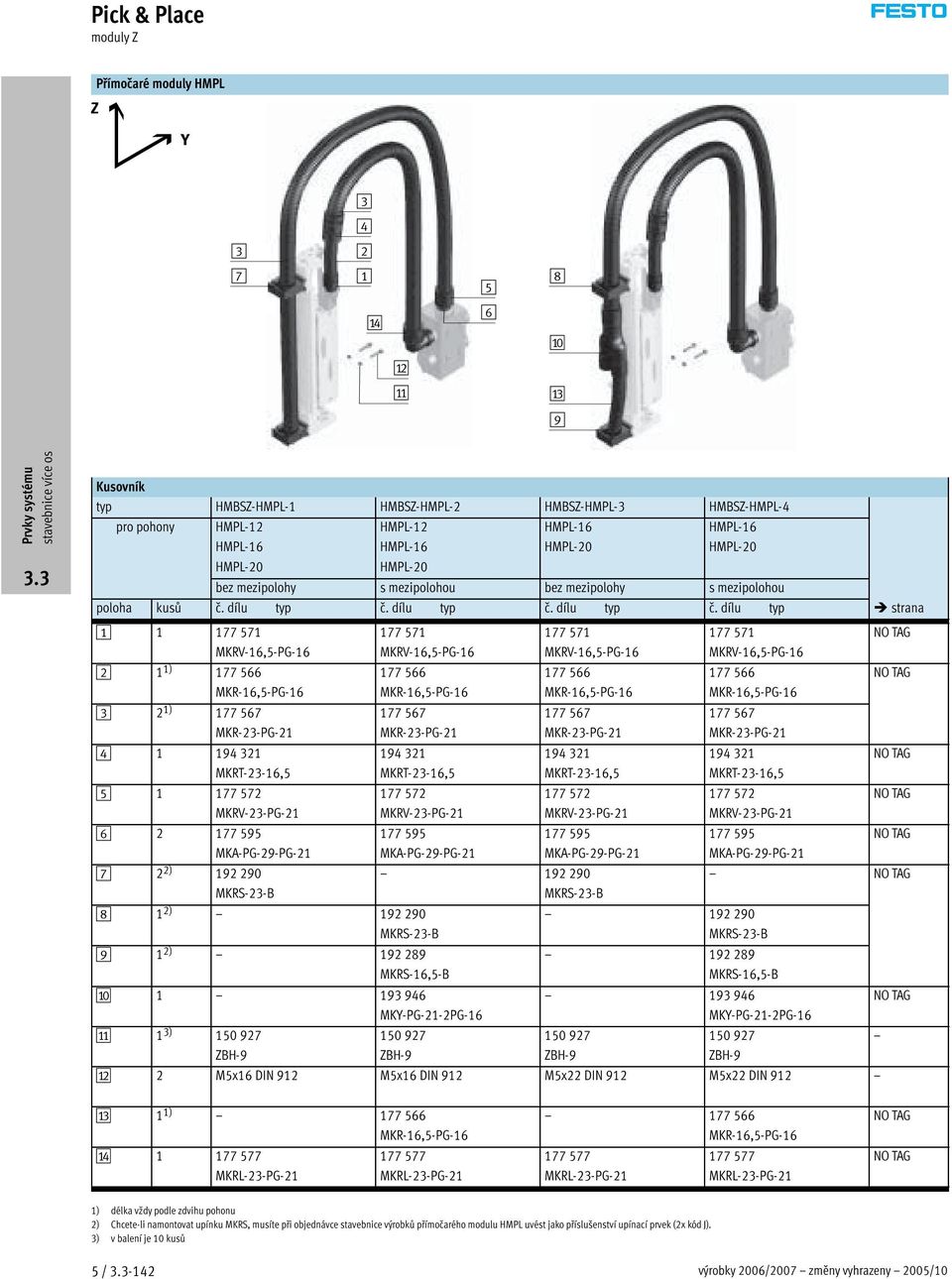

14 Pick & Place moduly Z Přímočaré moduly HMPL ad aj ab aa ac 9 Kusovník typ HMBSZ-HMPL-1 HMBSZ-HMPL-2 HMBSZ-HMPL- HMBSZ-HMPL-4 pro pohony HMPL-12 HMPL-16 HMPL-20 HMPL-12 HMPL-16 HMPL-20 HMPL-16 HMPL-20 HMPL-16 HMPL-20 bez mezipolohy s mezipolohou bez mezipolohy s mezipolohou poloha kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana MKRV-16,5-PG ) MKR-16,5-PG ) MKRT-2-16, MKRV-2-PG MKA-PG-29-PG ) MKRS-2-B MKRV-16,5-PG MKR-16,5-PG MKRT-2-16, MKRV-2-PG MKA-PG-29-PG ) MKRS-2-B 9 1 2) MKRS-16,5-B aj MKY-PG-21-2PG-16 aa 1 ) ZBH MKRV-16,5-PG MKR-16,5-PG MKRT-2-16, MKRV-2-PG MKA-PG-29-PG MKRS-2-B ZBH MKRV-16,5-PG MKR-16,5-PG MKRT-2-16, MKRV-2-PG MKA-PG-29-PG MKRS-2-B MKRS-16,5-B MKY-PG-21-2PG ZBH ZBH-9 ab 2 M5x16 DIN 912 M5x16 DIN 912 M5x22 DIN 912 M5x22 DIN 912 ac 1 1) MKR-16,5-PG-16 ad MKRL-2-PG MKRL-2-PG MKR-16,5-PG MKRL-2-PG MKRL-2-PG-21 1) délka vždy podle zdvihu pohonu 2) Chcete-li namontovat upínku MKRS, musíte při objednávce stavebnice výrobků přímočarého modulu HMPL uvést jako příslušenství upínací prvek (2x kód J). ) v balení je 10 kusů 5 / -142 výrobky 2006/2007 změny vyhrazeny 2005/10

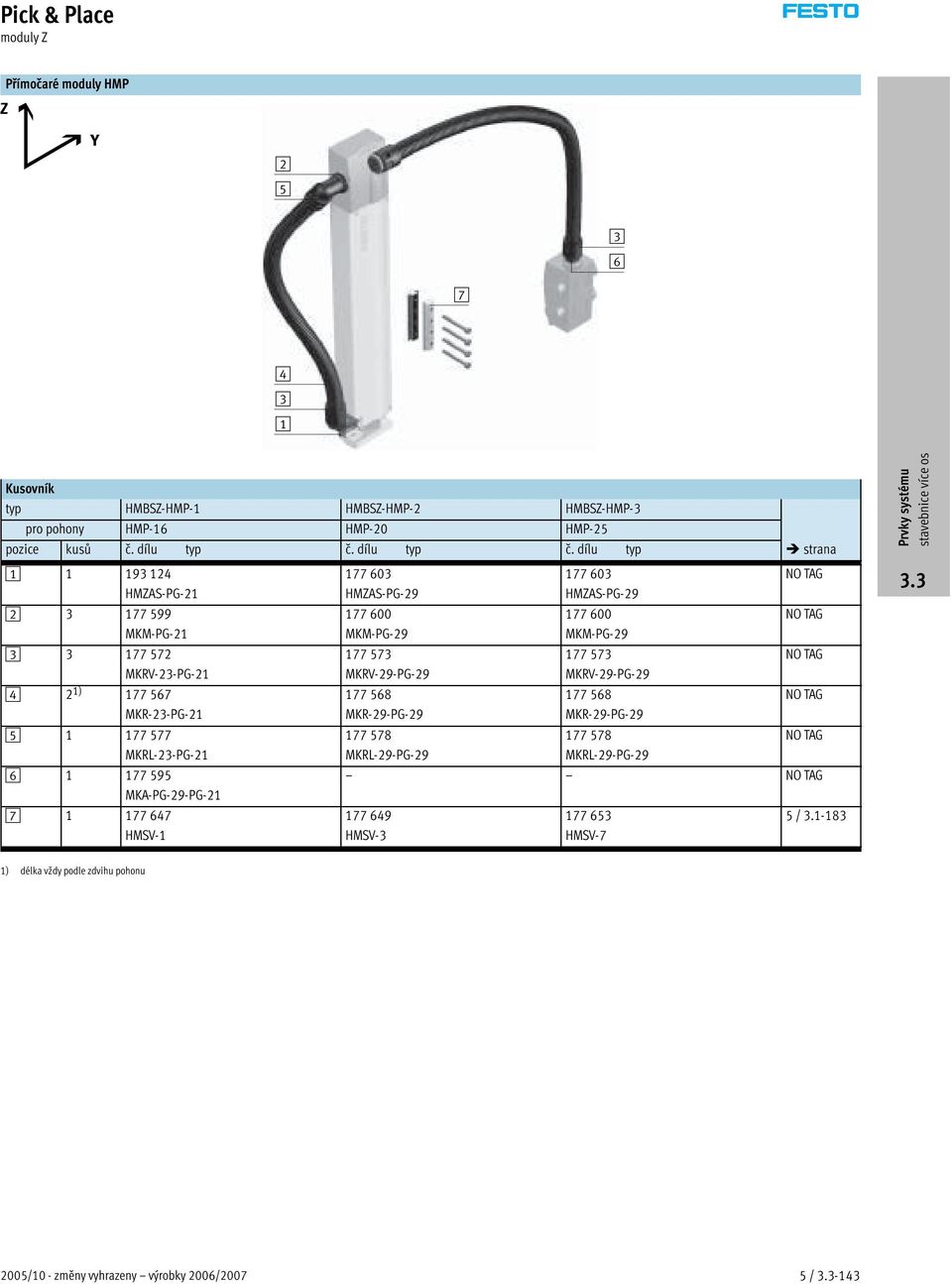

15 Pick & Place moduly Z Přímočaré moduly HMP Kusovník typ HMBSZ-HMP-1 HMBSZ-HMP-2 HMBSZ-HMP- pro pohony HMP-16 HMP-20 HMP-25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMZAS-PG MKM-PG MKRV-2-PG ) MKRL-2-PG MKA-PG-29-PG HMSV HMZAS-PG MKM-PG MKRV-29-PG MKR-29-PG MKRL-29-PG HMZAS-PG MKM-PG MKRV-29-PG MKR-29-PG MKRL-29-PG HMSV HMSV-7 5 / ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -14
16 Ploché portály hlavní údaje Moduly Y a Z moduly Z pneumatické: SLT, HMPL, HMP elektrické s ozubeným řemenem nebo s vřetenem: DGE, DGEA moduly Y pneumatické: DGP, DGC pneumatické s regulátorem koncových poloh SPC11 (Soft Stop): DGP elektrické s ozubeným řemenem nebo svřetenem:dge systémy s jedním (Mono) nebo více pohony (Duo) U portálů se hadice a kabely vedou v energetických řetězech. Tyto řetězy jsou uloženy v profilu, který byl vyvinut speciálně pro manipulační techniku. Použití 5 / -144 výrobky 2006/2007 změny vyhrazeny 2005/10
17 Ploché portály přehled dodávek Pomoc při výběru typ systému Mono 25 Mono 40 Duo 25 Duo 40 osa Y DG -25 DG -40 DG -25 DG -40 druh pohonu pneumatický, pneumatický s regulátorem koncových poloh SPC11 (Soft Stop) nebo elektrický volitelné vřeteno nebo ozubený řemen osa Z SLT-16 HMPL-16 SLT-20 HMPL-20 HMP-16 SLT-25 HMP-20 druh pohonu pneumatický volitelné mezipoloha s HMPL mezipoloha s HMPL, HMP mezipoloha s HMP HMP-25 osa Z DGEA-18 DGEA-18 DGE-25-SP-KF druh pohonu elektrický DGEA-25 DGE-40-SP-KF volitelné vřeteno nebo ozubený řemen vřeteno nebo ozubený řemen DGEA-25 DGE-40-SP-KF užitečná zátěž [kg] strana 5 / -146 H Upozornění Použitelná délka zdvihu: svazek /10 - změny vyhrazeny výrobky 2006/ / -145
18 Ploché portály pomoc při výběru základních, spojovacích a instalačních prvků Osa Y typ systému Mono 25 Mono 40 Duo 25 Duo 40 pneumatické typ pohony DGPL-25 HMBSY-LP-M / -148 HMBSY-LP-D / -150 DGC-25 HMBSY-LP-M / -148 HMBSY-LP-D / -150 DGPL-25 s SPC11 HMBSY-LP-M25-5 / -148 HMBSY-LP-D25-5 / -150 DGPL-40 HMBSY-LP-M40-1 5/-149 DGC-40 HMBSY-LP-M40-2 5/-149 DGPL-40 s SPC11 HMBSY-LP-M40-5/-149 elektrické pohony DGE-25 -SP-KF -ZR-KF -ZR-RF typ HMBSY-LP-M / -148 HMBSY-LP-M / -148 HMBSY-LP-D / -150 HMBSY-LP-D / -150 HMBSY-LP-D / -151 HMBSY-LP-D / -151 HMBSY-LP-D40-5 / -151 DGE-40 -SP-KF -ZR-KF -ZR-RF HMBSY-LP-M40-1 5/-149 HMBSY-LP-D / -151 Příklad výběru: Z projektování vyplývají následující kombinace pohonů: osa Y: Systém Duo 25 s DGE-25-ZR-RF osa Z: SLT-20 Krok 1 V oddíle Pomoc při výběru zjistěte typ pohonu pro osu Y případně Z. Příslušný kusovník naleznete na uvedené straně. osa Y: HMBSY-LP-D / -150 Krok 2 Na uvedené straně si můžete v kusovníku vyhledat potřebné základní, spojovací a instalační prvky. osa Y: HMBSY-LP-D25-4 Krok Technické údaje k základním, spojovacímainstalačnímprvkůmnaleznete na uvedených stranách. Další díly příslušenství pro vybrané pohony, např. čidla, středicí dutinky atd., jsou zdokumentovány u pohonů. osa Z: HMBSZ-SLT-7 5 / -152 osa Z: HMBSZ-SLT-7 5 / -146 výrobky 2006/2007 změny vyhrazeny 2005/10
19 Ploché portály pomoc při výběru základních, spojovacích a instalačních prvků Osa Z typ systému Mono 25 Mono 40 Duo 25 Duo 40 pneumatické pohony SLT-16 typ HMBSZ-SLT-7 5 / -152 SLT-20 HMBSZ-SLT-7 5/-152 HMBSZ-SLT-7 5/-152 SLT-25 HMBSZ-SLT-7 5/-152 HMPL-16 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5 / -15 HMPL-20 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5/-15 HMP-16 HMBSZ-HMP-4 5/-154 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5/-15 HMBSZ-HMP-4 5/-154 HMP-20 HMBSZ-HMP-5 5/-154 HMP-25 HMBSZ-HMP-6 5 / -154 elektrické pohony DGEA-18 typ HMBSZ-DGEA-1 5 / -155 HMBSZ-DGEA-1 5/-155 HMBSZ-DGEA-1 5/-155 DGEA-25 HMBSZ-DGEA-2 5/-155 HMBSZ-DGEA- 5 / -155 DGE-25-SP HMBSZ-DGE-1 5/-156 HMBSZ-DGE-1 5/-156 DGE-40-SP HMBSZ-DGE-2 5/-156 HMBSZ-DGE- 5 / /10 - změny vyhrazeny výrobky 2006/ / -147
20 Ploché portály moduly Y Systém Mono pohony s ozubeným řemenem DGE, přímočaré pohony DGC, DGPL ab 6 aj 5 aa Kusovník typ HMBSY-LP-M25-1 HMBSY-LP-M25-2 HMBSY-LP-M25- HMBSY-LP-M25-4 pro pohony DGPL-25 DGC-25 DGPL-25 s SPC11 DGE-25-ZR-RF DGE-25-SP-KF DGE-25-ZR-KF typ systému Mono 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana 1 2 1) MUP-18/ MUP-18/ MUP-18/25 svazek 1 1 1) svazek 1 MUC HMVW-SPC HMIM-LP 4 1 1) HMVO-POT 5 2 1) HMVO-RF HMIO-AP ) HMVM-LP-DL25/ ) HMIA-E HMVS-DL HMIO-AP HMVM-LP-DL25/ HMIA-E HMVS-DL HMIO-AP HMVM-LP-DL25/ HMIA-E HMVS-DL25 aj HMIZB-E0 aa 1 IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 ab 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMIO-AP HMVM-LP-DL25/ HMIA-E HMVS-DL ) každá základní stavebnice HMVM-LP-DL25/40 2) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVM-LP-DL25/40. ) délka vždy podle zdvihu pohonu 5 / -148 výrobky 2006/2007 změny vyhrazeny 2005/10
21 Ploché portály moduly Y Systém Mono pohony s ozubeným řemenem DGE, přímočaré pohony DGC, DGPL aj Kusovník typ HMBSY-LP-M40-1 HMBSY-LP-M40-2 HMBSY-LP-M40- pro pohony DGPL-40 DGC-40 DGPL-40 s SPC11 DGE-40-SP-KF DGE-40-ZR-KF DGE-40-ZR-RF typ systému Mono 40 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana 1 1 1) svazek 1 MUC HMVW-SPC HMIM-LP HMIO-AP ) HMVM-LP-DL25/ ) HMIA-E HMVS-DL HMIO-AP HMVM-LP-DL25/ HMIA-E HMVS-DL HMIO-AP HMVM-LP-DL25/ HMIA-E HMVS-DL HMIZB-E0 9 1 IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 aj 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA ) každá základní stavebnice HMVM-LP-DL25/40 2) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVM-LP-DL25/40. ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -149
22 Ploché portály moduly Y Systém Duo pohony s ozubeným řemenem DGE, přímočaré pohony DGC, DGPL 5 ab aj 9 aa Kusovník typ HMBSY-LP-D25-1 HMBSY-LP-D25-2 HMBSY-LP-D25- HMBSY-LP-D25-4 pro pohony DGPL-25 DGC-25 DGPL-25 s SPC11 DGE-25-ZR-RF DGE-25-SP-KF DGE-25-ZR-KF typ systému Duo25 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana 1 4 1) MUP-18/ MUP-18/ MUP-18/25 svazek 1 2 1) svazek 1 MUC HMVW-SPC 1 1) HMVO-POT 4 4 1) HMVO-RF HMIO-AP ) HMVD-LP-DL25/ ) HMIA-E HMVS-DL HMID-LP aj HMIZB-E HMIO-AP HMVD-LP-DL25/ HMIA-E HMVS-DL HMID-LP HMIZB-E0 aa 1 IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 ab 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMIO-AP HMVD-LP-DL25/ HMIA-E HMVS-DL HMID-LP HMIZB-E HMIO-AP HMVD-LP-DL25/ HMIA-E HMVS-DL HMID-LP HMIZB-E ) každá základní stavebnice HMVD-LP-DL25/40 2) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVD-LP-DL25/40. ) délka vždy podle zdvihu pohonu 5 / -150 výrobky 2006/2007 změny vyhrazeny 2005/10
23 Ploché portály moduly Y Systém Duo pohony s ozubeným řemenem DGE, přímočaré pohony DGC, DGPL aj Kusovník typ HMBSY-LP-D40-1 HMBSY-LP-D40-2 HMBSY-LP-D40- pro pohony DGPL-40 DGC-40 DGPL-40 s SPC11 DGE-40-SP-KF DGE-40-ZR-KF DGE-40-ZR-RF typ systému Duo40 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana 1 2 1) svazek 1 MUC HMVW-SPC HMIO-AP ) HMVD-LP-DL25/ ) HMIA-E HMVS-DL HMID-LP HMIZB-E0 9 1 IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 aj 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMIO-AP HMVD-LP-DL25/ HMIA-E HMVS-DL HMID-LP HMIZB-E HMIO-AP HMVD-LP-DL25/ HMIA-E HMVS-DL HMID-LP HMIZB-E ) každá základní stavebnice HMVD-LP-DL25/40 2) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVD-LP-DL25/40. ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -151
24 Ploché portály moduly Z Systém Mono/Duo saně Mini SLT Kusovník typ HMBSZ-SLT-7 pro pohony SLT-16 SLT-20 SLT-25 typ systému Mono 25 Mono 40 Duo 25 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMZAS-PG MKM-PG MKRV-2-PG ) MKRS-2-B 59 7 HMVZ HMZAS-PG MKM-PG MKRV-2-PG MKRS-2-B HMVZ HMZAS-PG MKM-PG MKRV-2-PG MKRS-2-B 199 1) délka vždy podle zdvihu pohonu 5 / -152 výrobky 2006/2007 změny vyhrazeny 2005/10
25 Ploché portály moduly Z Systém Mono/Duo přímočaré moduly HMPL Kusovník typ HMBSZ-HMPL-5 HMBSZ-HMPL-6 pro pohony HMPL-16 HMPL-20 HMPL-16 HMPL-20 bez mezipolohy s mezipolohou typ systému Mono 25 Mono 40 Duo 25 Mono 25 Mono 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVZ-4 HMVZ-4 HMVZ-4 HMVZ MKRV-16,5-PG ) MKR-16,5-PG ) ) MKRS-2-B MKRT-2-16, MKRV-16,5-PG MKR-16,5-PG MKRS-2-B MKRT-2-16, MKRV-16,5-PG MKR-16,5-PG MKRV-16,5-PG MKR-16,5-PG MKRT-2-16,5 7 ) MKRS-2-B MKRS-16,5-B MKY-PG-21-2PG MKRT-2-16, MKRS-2-B MKRS-16,5-B MKY-PG-21-2PG-16 1) délka 200 mm 2) délka podle zdvihu pohonu, s mezipolohou jsou potřebné 2 hadice ) Chcete-li namontovat upínku MKRS, musíte při objednávce stavebnice výrobků přímočarého modulu HMPL uvést jako příslušenství upínací prvek (2x kód J). 2005/10 - změny vyhrazeny výrobky 2006/ / -15
26 Ploché portály moduly Z Systém Mono/Duo přímočaré moduly HMP Kusovník typ HMBSZ-HMP-4 HMBSZ-HMP-5 HMBSZ-HMP-6 pro pohony HMP-16 HMP-20 HMP-25 typ systému Mono 40 Duo 25 Duo 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ MKRL-2-PG MKM-PG ) MKRS-2-B MKRV-2-PG HMZAS-PG HMVZ MKRL-29-PG MKM-PG MKR-29-PG MKRS-29-B MKRV-29-PG HMZAS-PG HMVZ MKRL-29-PG MKM-PG MKR-29-PG MKRS-29-B MKRV-29-PG HMZAS-PG ) délka vždy podle zdvihu pohonu 5 / -154 výrobky 2006/2007 změny vyhrazeny 2005/10
27 Ploché portály moduly Z Systém Mono/Duo letmé pohony DGEA Kusovník typ HMBSZ-DGEA-1 HMBSZ-DGEA-2 HMBSZ-DGEA- pro pohony DGEA-18 DGEA-25 DGEA-25 typ systému Mono 25 Duo 25 Duo 40 Mono 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMIZF-E0-DA18 1 1) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVZ HMIZF-E0-DA HMVZ HMIZF-E0-DA ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -155
28 Ploché portály moduly Z Systém Mono/Duo pohony s vřetenem DGE 1 2 Kusovník typ HMBSZ-DGE-1 HMBSZ-DGE-2 HMBSZ-DGE- pro pohony DGE-25-SP DGE-40-SP DGE-40-SP typ systému Mono 40 Duo 25 Duo 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMVZ ) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVZ ) délka vždy podle zdvihu pohonu 5 / -156 výrobky 2006/2007 změny vyhrazeny 2005/10
29 Ploché portály příklad systému Duo-System DG/HMPL 2005/10 - změny vyhrazeny výrobky 2006/ / -157
30 Prostorové portály hlavní údaje Moduly X, Y a Z moduly Y pneumatické: DGP, DGC elektrické s ozubeným řemenem nebo s vřetenem: DGE systémy s jedním (Mono) nebo více pohony (Duo) moduly Z pneumatické: SLT, HMPL, HMP elektrické s ozubeným řemenem nebo s vřetenem: DGE, DGEA moduly X elektrické s ozubeným řemenem: DGE Prvkystavebnicevíceosseskládají hlavně z hliníkových desek, které se pomocí šroubů a kamenů do drážek spojujívzájemněmezisebouaspohony. To umožňuje rychlou a snadnou montáž prvků. Použití 5 / -158 výrobky 2006/2007 změny vyhrazeny 2005/10
31 Prostorové portály přehled dodávek Pomoc při výběru typ systému Mono 25 Mono 40 Duo 25 Duo 40 osa X DGE-25-ZR DGE-40-ZR DGE-25-ZR DGE-40-ZR DGE-40-ZR druh pohonu elektrický volitelné vkladkáchnebokuličkách osa Y DG -25 DG -40 DG -25 DG -40 druh pohonu volitelné pneumatický a elektrický vřeteno nebo ozubený řemen osa Z SLT-16 HMPL-16 SLT-20 HMPL-20 HMP-16 SLT-25 HMP-20 druh pohonu pneumatický volitelné mezipoloha s HMPL mezipoloha s HMPL, HMP mezipoloha s HMP HMP-25 osa Z DGEA-18 DGEA-18 DGE-25-SP-KF druh pohonu elektrický DGEA-25 DGE-40-SP-KF volitelné vřeteno nebo ozubený řemen vřeteno nebo ozubený řemen DGEA-25 DGE-40-SP-KF užitečná zátěž [kg] strana 5 / -160 H Upozornění Použitelná délka zdvihu: svazek /10 - změny vyhrazeny výrobky 2006/ / -159
32 Prostorové portály pomoc při výběru základních, spojovacích a instalačních prvků Osa X typ systému Mono 25 Mono 40 Duo 25 Duo 40 elektrické typ pohony DGE-25 -ZR-KF HMBSX-RP/FP / -16 HMBSX-RP/FP /-16 HMBSX-RP/FP / -16 -ZR-RF HMBSX-RP/FP / -16 HMBSX-RP/FP /-16 HMBSX-RP/FP / -16 DGE-40 -ZR-KF HMBSX-RP/FP /-16 -ZR-RF HMBSX-RP/FP /-16 Příklad výběru: Z projektování vyplývají následující kombinace pohonů: osa X: osa Y: osa Z: DGE-40-ZR-KF Systém Mono 40 s DGC-40 HMPL-20 bez mezipolohy Krok 1 V oddíle Pomoc při výběru zjistěte typ pohonu pro osu X, Y nebo Z. Příslušný kusovník naleznete na uvedené straně. osa X: HMBSX-RP/FP / -16 osa Y: HMBSY-RP/FP-M / -164 osa Z: HMBSZ-HMPL-5 nebo 6 5 / -167 HMBSX-RP/FP / -16 HMBSX-RP/FP / -16 Krok 2 Na uvedené straně si můžete v kusovníku vyhledat potřebné základní, spojovací a instalační prvky. osa X: osa Y: osa Z: HMBSX-RP/FP-40-1 HMBSY-RP/FP-M40-2 HMBSZ-HMPL-5 HMBSX-RP/FP / -16 HMBSX-RP/FP / -16 Krok Technické údaje k základním, spojovacímainstalačnímprvkůmnaleznete na uvedených stranách. Další díly příslušenství pro vybrané pohony, např. čidla, středicí dutinky atd., jsou zdokumentovány u pohonů. 5 / -160 výrobky 2006/2007 změny vyhrazeny 2005/10
33 Prostorové portály pomoc při výběru základních, spojovacích a instalačních prvků Osa Y typ systému Mono 25 Mono 40 Duo 25 Duo 40 pneumatické typ pohony DGPL-25 HMBSY-RP/FP-M / -164 HMBSY-RP/FP-D25-1 5/-165 DGC-25 HMBSY-RP/FP-M / -164 HMBSY-RP/FP-D25-2 5/-165 DGPL-40 HMBSY-RP/FP-M40-1 5/-164 DGC-40 HMBSY-RP/FP-M40-2 5/-164 elektrické pohony DGE-25 -SP-KF -ZR-KF -ZR-RF typ HMBSY-RP/FP-M / -164 HMBSY-RP/FP-D25-1 5/-165 HMBSY-RP/FP-D / -165 HMBSY-RP/FP-D / -165 DGE-40 -SP-KF -ZR-KF -ZR-RF HMBSY-RP/FP-M40-1 5/-164 HMBSY-RP/FP-D / /10 - změny vyhrazeny výrobky 2006/ / -161
34 Prostorové portály pomoc při výběru základních, spojovacích a instalačních prvků Osa Z typ systému Mono 25 Mono 40 Duo 25 Duo 40 pneumatické pohony SLT-16 typ HMBSZ-SLT-7 5 / -166 SLT-20 HMBSZ-SLT-7 5/-166 HMBSZ-SLT-7 5 / -166 SLT-25 HMBSZ-SLT-7 5 / -166 HMPL-16 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5 / -167 HMPL-20 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5/-167 HMP-16 HMBSZ-HMP-4 5/-168 HMBSZ-HMPL-5 HMBSZ-HMPL-6 5 / -167 HMBSZ-HMP-4 5 / -168 HMP-20 HMBSZ-HMP-5 5 / -168 HMP-25 HMBSZ-HMP-6 5 / -168 elektrické pohony DGEA-18 typ HMBSZ-DGEA-1 5 / -169 HMBSZ-DGEA-1 5/-169 HMBSZ-DGEA-1 5 / -169 DGEA-25 HMBSZ-DGEA-2 5 / -169 HMBSZ-DGEA- 5 / -169 DGE-25-SP HMBSZ-DGE-1 5/-170 HMBSZ-DGE-1 5 / -170 DGE-40-SP HMBSZ-DGE-2 5 / -170 HMBSZ-DGE- 5 / / -162 výrobky 2006/2007 změny vyhrazeny 2005/10
35 Prostorové portály moduly X Základní systém pohony s ozubeným řemenem DGE Kusovník typ HMBSX-RP/FP-25-1 HMBSX-RP/FP-25-2 HMBSX-RP/FP-40-1 HMBSX-RP/FP-40-2 pro pohony DGE-25-ZR-KF DGE-25-ZR-RF DGE-40-ZR-KF DGE-40-ZR-RF pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVW-DL ) HMIXB-RP/FP 1 2) HMIA-E ) MUP-18/ HMVS-RF HMIXB-RP/FP HMIA-E MUP-18/ HMVW-DL HMIXB-RP/FP HMIA-E07 1 ) MUP ) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVS-RF HMIXB-RP/FP HMIA-E svazek MUP-40 svazek 1 1) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu instalační sadu HMIXB-RP/FP. 2) délka vždy podle zdvihu pohonu ) pro každých 500 mm délky 2005/10 - změny vyhrazeny výrobky 2006/ / -16
36 Prostorové portály moduly Y Systém Mono pohony s ozubeným řemenem/s vřetenem DGE, přímočaré pohony DGC, DGPL Kusovník typ HMBSY-RP/FP-M25-1 HMBSY-RP/FP-M25-2 HMBSY-RP/FP-M40-1 HMBSY-RP/FP-M40-2 pro pohony DGE-25-SP-KF DGE-25-ZR-KF DGE-25-ZR-RF DGPL-25 DGC-25 DGE-40-SP-KF DGE-40-ZR-KF DGE-40-ZR-RF DGPL-40 typ systému Mono 25 Mono 40 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVV-RP/FP HMIXF-RP/FP 1 1) HMIA-E ) HMVM-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL ) MUP-18/25 1 2) MUC HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVM-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL25 1 2) MUP ) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVM-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL40 DGC HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVM-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL40 svazek MUC svazek 1 svazek 1 1) délka vždy podle zdvihu pohonu 2) každá základní stavebnice HMVM-RP/FP-DL25/40 ) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVM-RP/FP-DL25/40. 5 / -164 výrobky 2006/2007 změny vyhrazeny 2005/10
37 Prostorové portály moduly Y Systém Duo pohony s ozubeným řemenem/s vřetenem DGE, přímočaré pohony DGC, DGPL Kusovník typ HMBSY-RP/FP-D25-1 HMBSY-RP/FP-D25-2 HMBSY-RP/FP-D40-1 HMBSY-RP/FP-D40-2 pro pohony DGE-25-SP-KF DGE-25-ZR-KF DGE-25-ZR-RF DGPL-25 DGC-25 DGE-40-SP-KF DGE-40-ZR-KF DGE-40-ZR-RF DGPL-40 typ systému Duo25 Duo40 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVV-RP/FP HMIXF-RP/FP 1 1) HMIA-E ) HMVD-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL ) MUP-18/ HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVD-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL MUC ) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVD-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL40 DGC HMVV-RP/FP HMIXF-RP/FP HMIA-E HMVD-RP/FP-DL25/ HMVS-DL HMIYF-RF/DL40 svazek MUC svazek 1 1) délka vždy podle zdvihu pohonu 2) každá základní stavebnice HMVD-RP/FP-DL25/40 ) počet kusů při zdvihu 500 mm. Při zdvihu > 500 mm je nutné pro každých započatých 500 mm zdvihu objednat navíc jednu základní sadu HMVD-RP/FP-DL25/ /10 - změny vyhrazeny výrobky 2006/ / -165
38 Prostorové portály moduly Z Systém Mono/Duo saně Mini SLT Kusovník typ HMBSZ-SLT-7 pro pohony SLT-16 SLT-20 SLT-25 typ systému Mono 25 Mono 40 Duo 25 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMZAS-PG MKM-PG MKRV-2-PG ) MKRS-2-B 59 7 HMVZ HMZAS-PG MKM-PG MKRV-2-PG MKRS-2-B 59 7 HMVZ HMZAS-PG MKM-PG MKRV-2-PG MKRS-2-B 199 1) délka vždy podle zdvihu pohonu 5 / -166 výrobky 2006/2007 změny vyhrazeny 2005/10
39 Prostorové portály moduly Z Systém Mono/Duo přímočaré moduly HMPL Kusovník typ HMBSZ-HMPL-5 HMBSZ-HMPL-6 pro pohony HMPL-16 HMPL-20 HMPL-16 HMPL-20 bez mezipolohy s mezipolohou typ systému Mono 25 Mono 40 Duo 25 Mono 25 Mono 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ č. dílu typ strana HMVZ-4 HMVZ-4 HMVZ-4 HMVZ MKRV-16,5-PG ) MKR-16,5-PG ) ) MKRS-2-B MKRT-2-16, MKRV-16,5-PG MKR-16,5-PG MKRS-2-B MKRT-2-16, MKRV-16,5-PG MKR-16,5-PG MKRV-16,5-PG MKR-16,5-PG MKRT-2-16,5 7 ) MKRS-2-B MKRS-16,5-B MKY-PG-21-2PG MKRT-2-16, MKRS-2-B MKRS-16,5-B MKY-PG-21-2PG-16 1) délka 200 mm 2) délka podle zdvihu pohonu, s mezipolohou jsou zapotřebí 2 hadice ) Chcete-li namontovat upínku MKRS, musíte při objednávce stavebnice výrobků přímočarého modulu HMPL uvést jako příslušenství upínací prvek (2x kód J). 2005/10 - změny vyhrazeny výrobky 2006/ / -167
40 Prostorové portály moduly Z Systém Mono/Duo přímočaré moduly HMP Kusovník typ HMBSZ-HMP-4 HMBSZ-HMP-5 HMBSZ-HMP-6 pro pohony HMP-16 HMP-20 HMP-25 typ systému Mono 40 Duo 25 Duo 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ MKRL-2-PG MKM-PG ) MKRS-2-B MKRV-2-PG HMZAS-PG HMVZ MKRL-29-PG MKM-PG MKR-29-PG MKRS-29-B MKRV-29-PG HMZAS-PG HMVZ MKRL-29-PG MKM-PG MKR-29-PG MKRS-29-B MKRV-29-PG HMZAS-PG ) délka vždy podle zdvihu pohonu 5 / -168 výrobky 2006/2007 změny vyhrazeny 2005/10
41 Prostorové portály moduly Z Systém Mono/Duo letmé pohony DGEA 1 4 Kusovník typ HMBSZ-DGEA-1 HMBSZ-DGEA-2 HMBSZ-DGEA- pro pohony DGEA-18 DGEA-25 DGEA-25 typ systému Mono 25 Duo 25 Duo 40 Mono 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMIZF-E0-DA18 1 1) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVZ HMIZF-E0-DA HMVZ HMIZF-E0-DA ) délka vždy podle zdvihu pohonu 2005/10 - změny vyhrazeny výrobky 2006/ / -169
42 Prostorové portály moduly Z Systém Mono/Duo pohony s ozubeným řemenem DGE 1 2 Kusovník typ HMBSZ-DGE-1 HMBSZ-DGE-2 HMBSZ-DGE- pro pohony DGE-25-SP DGE-40-SP DGE-40-SP typ systému Mono 40 Duo 25 Duo 40 Duo 25 pozice kusů č. dílu typ č. dílu typ č. dílu typ strana HMVZ HMVZ ) IGUS E2 medium a 211 nebo KABELSCHLEPP MC a TS O/n T 2 1 IGUS E2 medium PZB nebo KABELSCHLEPP MC FA/MA HMVZ ) délka vždy podle zdvihu pohonu 5 / -170 výrobky 2006/2007 změny vyhrazeny 2005/10
43 Základní prvky Systémové prvky základní prvky.1 hodně variant robustní různé funkce přizpůsobivé 2005/10 - změny vyhrazeny výrobky 2006/ /.1-171
44 Základní prvky hlavní údaje Systémové prvky základní prvky.1 Základní sady Profil HMBS S šířkou drážky 8 mm pro upevnění spojovacích dílů a základních částí stavebnic. Krytka HMBSA Slouží k zakrytí čelních stran profilů HMBS. Spojovací sada HMBSV Slouží ke spojení 2 až profilů HMBS. Spojovací sada HMBSW Slouží ke spojení dvou profilů HMBS nebo profilů s roztečí drážek 40 mm. Základní sada HMBK-DB Slouží k přímému upevnění profilů na základní desku nebo na rám stroje. Spojovací sada HMBWS Slouží pro spojení profilu (se vzdáleností drážky 40 mm) s profilem (s roztečí drážek větší nebo menší než 40 mm). Spojovací úhelník HMBV-ND Rozhraní k upevnění základních prvků na pohon Festo. 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
45 Základní prvky hlavní údaje Přesvědčivá koncepce s mnoha funkcemi 1 6 spojovací sada HMBSW Systémové prvky základní prvky spojovací sada HMBWS profil HMBS 2 profily Bosch krytka HMBSA 4 spojovací sada HMBSV 5 základní sada HMBF-DB 6 spojovací sada HMBSW 7 spojovací sada HMBWS 8 díl pro upevnění profilů s roztečí děr 40 mm (Festo, item, May, Tec, Schüco,...) 9 díl pro upevnění profilů s roztečí děr pro drážky 40 mm (Bosch, Norgren,...) 2005/10 - změny vyhrazeny výrobky 2006/ /.1-17
46 Základní prvky technické údaje Profil HMBS rozsah dodávky: 1profil materiál: hliník prosté mědi, PTFE a silikonu Systémové prvky základní prvky.1 1 upevnění pro osm kamenů do drážky Údaje pro objednávky rozměry KBK 1) č. dílu typ PE 2) 80x HMBS-80/ x HMBS-80/80 1 příslušenství (objednává se zvlášť ) kameny do drážky HMBN-8-2M5 10 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství HMBS v balení: požadovanou délku uvádějte v mm Krytka HMBSA rozsah dodávky: 1krytka,1záslepka materiál: polyacetal prosté mědi, PTFE a silikonu Údaje pro objednávky rozměry KBK 1) č. dílu typ PE 2) 80x HMBSA-80/ x HMBSA-80/80 1 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
47 Základní prvky technické údaje Spojovací sada HMBSV rozsah dodávky: 1upevňovacídeska,16šroubů, 8kamenůdodrážky materiál: hliník prosté mědi, PTFE a silikonu Údaje pro objednávky 1 spojovací sada 2 kámen do drážky (velikost 8) HMBN-8-2M5 KBK 1) č. dílu typ PE2 ) spojovací sada HMBSV 1 Systémové prvky základní prvky.1 příslušenství (lze přiobjednat) kameny do drážky HMBN-8-2M5 10 šrouby M5x16 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení Spojovací sada HMBSW rozsah dodávky: 1úhelník,16šroubů,8kamenůdo drážky, 8 vymezovacích kroužků, 2krytky materiál: hliník krytka: polyacetal prosté mědi, PTFE a silikonu 1 spojovací sada 2 kámen do drážky (velikost 8) HMBN-8-2M5 Údaje pro objednávky KBK 1) č. dílu typ PE2 ) spojovací sada HMBSW HMBSW 1 příslušenství (lze přiobjednat) kameny do drážky HMBN-8-2M5 10 vymezovací kroužky HMBRD 10 šrouby M5x16 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 2005/10 - změny vyhrazeny výrobky 2006/ /.1-175
48 Základní prvky technické údaje Základní sada HMBK-DB rozsah dodávky: 1úhelník,16šroubů,4kamenydo drážky, 8 vymezovacích kroužků, 2krytky 1 základní sada HMBF-DB 2 kámen do drážky (velikost 8) HMBN-8-2M5 materiál: hliník krytka: polyacetal prosté mědi, PTFE a silikonu Systémové prvky základní prvky.1 Údaje pro objednávky KBK 1) č. dílu typ PE 2) základní sada HMBK-DB HMBF-DB 1 příslušenství (lze přiobjednat) kameny do drážky HMBN-8-2M5 10 vymezovací kroužky HMBRD 10 šrouby M5x16 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení Spojovací sada HMBWS rozsah dodávky: 1úhelník materiál: hliník prosté mědi, PTFE a silikonu Údaje pro objednávky KBK 1) č. dílu typ PE 2) spojovací sada HMBWS HMBWS 1 příslušenství (lze přiobjednat) kameny do drážky HMBN-8-2M5 10 šrouby M5x16 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
49 Základní prvky technické údaje Spojovací úhelník HMBV-ND pro HMP, HMPL prosltshmbk-ws ahmsv-4 7 rozsah dodávky: 1 úhelník, 8 šroubů, 4 kameny do drážky, 4 vymezovacích kroužky, 2krytky materiál: eloxovaný hliník prosté mědi, PTFE a silikonu spojovací sada, skládající se z: 1 spojovací úhelník 2 kámen do drážky Systémové prvky základní prvky.1 Údaje pro objednávky KBK 1) č. dílu typ PE 2) spojovací sada HMBV-ND 1 příslušenství (lze přiobjednat) kameny do drážky HMBN-8-2M5 10 vymezovací kroužky HMBRD 10 šrouby M5x16 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 2005/10 - změny vyhrazeny výrobky 2006/ /.1-177
50 Základní prvky technické údaje Spojovací sada HMBV-ND-DL pro DGPL-25/-2/-40/-50/-6 rozsah dodávky: dodávají se všechny jednotlivé díly potřebné k upevnění HMBV-ND-DL-25 materiál: eloxovaný hliník prosté mědi, PTFE a silikonu HMBV-ND-DL-2/-40/-50/-6 Systémové prvky základní prvky.1 1 spojovací sada HMBV-ND-DL 2 kámen do drážky HMBN kámen do drážky HMBN 4 přímočarý pohon DGPL 5 upínka Údaje pro objednávky pro KBK 1) č. dílu typ PE 2) HMBV-ND-DL HMBV-ND-DL HMBV-ND-DL HMBV-ND-DL HMBV-ND-DL6 1 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení Údaje pro objednávky příslušenství (lze přiobjednat) pro KBK 1) č. dílu typ PE 2) kámen do drážky HMBN-5-M HMBN-8-M HMBN-8-2M5 10 vymezovací kroužky HMBRD 10 mezipodpora MUP-18/25 2 šrouby M5x16 4 M5x20 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
51 Základní prvky technické údaje Možnosti kombinací kameny do drážky/pohony, profilové sloupky pohony kameny do drážky HMBN-5-M5 HMBN-5-2M5 HMBN-8-M5 HMBN-8-2M5 přímočarý modul HMP 16 2 přímočarý pohon DGPL, profilová trubka přímočarý pohon DGPL-HD, boční profilová trubka přímočarý pohon DGPL-HD, spodní profilová trubka Systémové prvky základní prvky.1 profilový sloup HMBS rozměry 80x40 80x /10 - změny vyhrazeny výrobky 2006/ /.1-179
52 Základní prvky technické údaje Kámen do drážky HMBN-5-M5 materiál: zušlechtěná ocel, nelegovaná prosté mědi, PTFE a silikonu Systémové prvky základní prvky.1 Kámen do drážky HMBN-5-2M5 materiál: zušlechtěná ocel, nelegovaná prosté mědi, PTFE a silikonu Kámen do drážky HMBN-8-M5 materiál: zušlechtěná ocel, nelegovaná prosté mědi, PTFE a silikonu Kámen do drážky HMBN-8-2M5 materiál: zušlechtěná ocel, nelegovaná prosté mědi, PTFE a silikonu Rozměry a údaje pro objednávky D1 L1 L2 L KBK 1) č. dílu typ PE 2) M HMBN-5-M , HMBN-5-2M ,5 6, HMBN-8-M , HMBN-8-2M5 10 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
53 Základní prvky technické údaje Vymezovací kroužek HMBRD materiál: ocel, nerezová prosté mědi, PTFE a silikonu Údaje pro objednávky KBK 1) č. dílu typ PE 2) HMBRD 10 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení Systémové prvky základní prvky.1 Zařezávací kroužek HMBRS materiál: ocel, nerezová prosté mědi, PTFE a silikonu Údaje pro objednávky KBK 1) č. dílu typ PE 2) HMBRS 10 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 2005/10 - změny vyhrazeny výrobky 2006/ /.1-181
54 Základní prvky technické údaje Středicí kolík ZBS materiál: ocel, nerezová prosté mědi, PTFE a silikonu Systémové prvky základní prvky.1 Rozměry a údaje pro objednávky B1 D1 KBK 1) č. dílu typ PE 2) 0,2 h ZBS ZBS ) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení Středicí dutinka ZBH materiál: ocel, nerezová prosté mědi, PTFE a silikonu Rozměry a údaje pro objednávky B1 D1 D2 KBK 1) č. dílu typ PE 2) 0,2 h7 2,4 5, ZBH , ZBH , ZBH , +0, ZBH ) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 5 / výrobky 2006/2007 změny vyhrazeny 2005/10
55 Základní prvky technické údaje Adaptační deska HMAV- -X Univerzální profil pro upevnění základové nebo upevňovací desky na přímočaré moduly HMP nebo HMPL materiál: eloxovaný hliník prosté mědi, PTFE a silikonu Rozměry a údaje pro objednávky H B X 1) KBK 2) č. dílu typ PE ) HMAV-80-X HMAV-90-X 1 1) Délka v mm musí být uvedena při objednávce. 2) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. ) množství v balení Systémové prvky základní prvky.1 Adaptační sada HMSV HMSV-1 HMSV- HMSV-7 materiál: eloxovaný hliník prosté mědi, PTFE a silikonu Rozměry a údaje pro objednávky délka KBK 1) č. dílu typ PE 2) HMSV HMSV- 1 2x HMSV-7 1 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) množství v balení 2005/10 - změny vyhrazeny výrobky 2006/ /.1-18
