1 Kompaktní válce ISO Magnetický píst, dvojčinné Ø 20 až 125 mm Odpovídá ISO M/50 Spínače při upevnění nepřesahují roviny profilu Magnetický píst jako standard Těsnění zabezpečuje malé tření při provozu a dlouhou životnost Tři rozdílné systémy vedení: A/192000/N2,.../N4,.../N6 Technická data Médium: Stlačený vzduch, filtrován, mazán nebo nemazán Operace: A/192000/M Dvojčinný, magnetický píst, vnější závit pístnice, tlumení koncových poloh polyuretanovým tlumičem A/192000/M Dvojčinný, magnetický píst, vnitřní závit pístnice, tlumení koncových poloh polyuretanovým tlumičem Standardní: ISO Pracovní tlak: 1 až10 bar Pracovní teplota: -5 C až +80 C max. Kontaktujte naše technické oddělení, pokud chcete používat přístroj při teplotách pod 2 C. Průměry válce: 20, 25, 32, 40, 50, 63, 80, 100 a 125 mm Zdvihy: Standardní: 5, 10, 15, 20, 25, 30, 40, 50, 60, 80 a 100 mm Ø 20 a 25 mm min. 5 mm max. 200 mm Ø 32 a 40 mm min. 5 mm max. 300 mm Ø 50 a 63 mm min. 10 mm max. 400 mm Ø 80 až125 mm min. 15 mm max. 500 mm Materiály Plášť válce: anodizovaný hliník Čela: tlakový odlitek z hliníkové slitiny Pístnice: nerezová ocel (Ø 20 a 25 mm austenitická, Ø 32 až125 mm martensitická) Těsnění pístnice: polyuretan Těsnění pístu: nitrilkaučuk O-kroužky: nitrilkaučuk Informace pro objednání Viz strana 3 Uchycení a snímače Viz strana 4 Alternativní provedení Jednočinné válce Viz katalogový list N Válce splňují normu ATE, viz strana N/CZ/ATE N/CZ

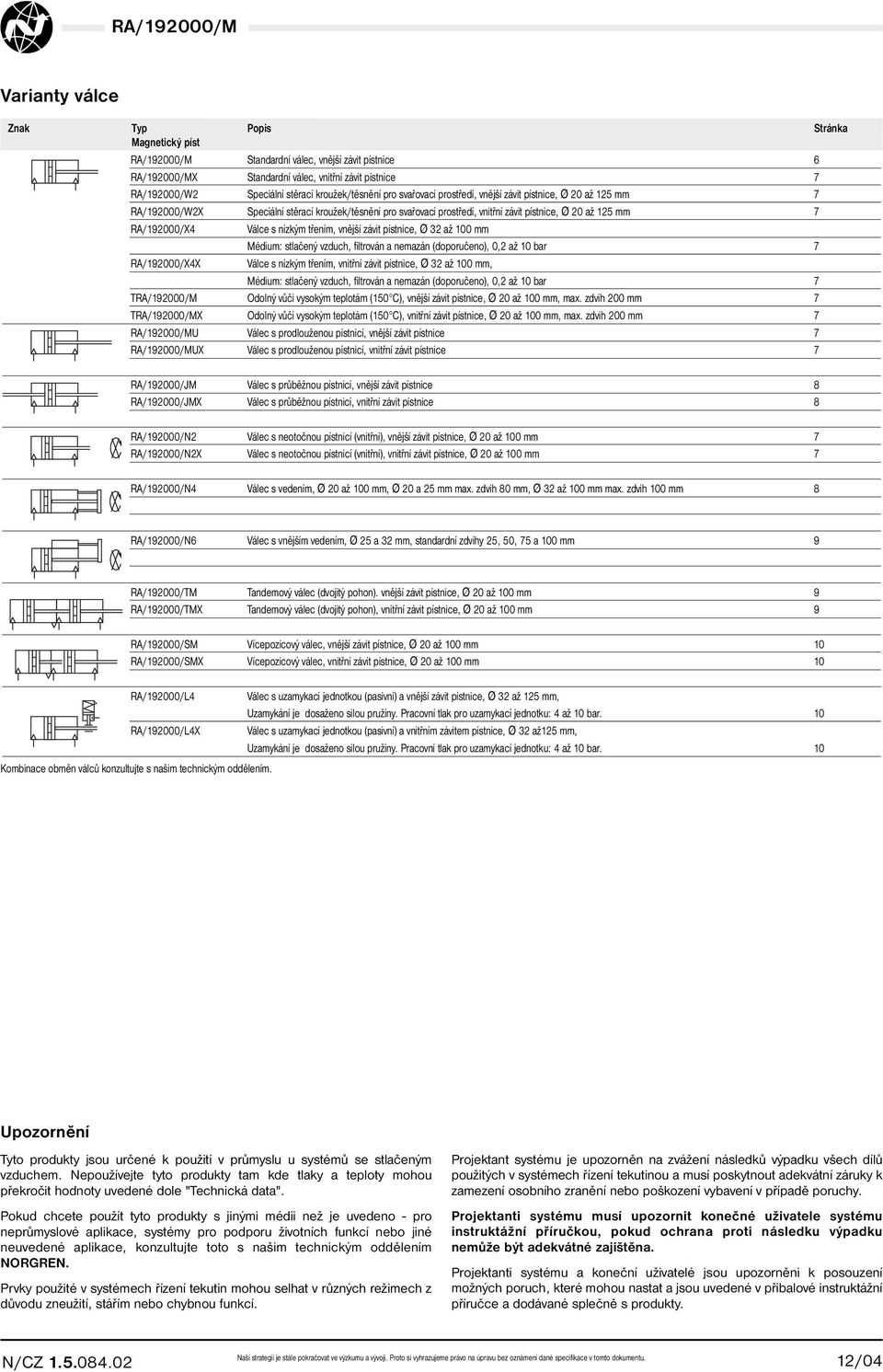

2 Varianty válce Znak Popis Stránka Magnetický píst A/192000/M Standardní válec, vnější závit pístnice 6 A/192000/M Standardní válec, vnitřní závit pístnice 7 A/192000/W2 Speciální stěrací kroužek/těsnění pro svařovací prostředí, vnější závit pístnice, Ø 20 až 125 mm 7 A/192000/W2 Speciální stěrací kroužek/těsnění pro svařovací prostředí, vnitřní závit pístnice, Ø 20 až 125 mm 7 A/192000/4 Válce s nízkým třením, vnější závit pístnice, Ø 32 až 100 mm Médium: stlačený vzduch, filtrován a nemazán (doporučeno), 0,2 až 10 bar 7 A/192000/4 Válce s nízkým třením, vnitřní závit pístnice, Ø 32 až 100 mm, Médium: stlačený vzduch, filtrován a nemazán (doporučeno), 0,2 až 10 bar 7 TA/192000/M Odolný vůči vysokým teplotám (150 C), vnější závit pístnice, Ø 20 až 100 mm, max. zdvih 200 mm 7 TA/192000/M Odolný vůči vysokým teplotám (150 C), vnitřní závit pístnice, Ø 20 až 100 mm, max. zdvih 200 mm 7 A/192000/MU Válec s prodlouženou pístnicí, vnější závit pístnice 7 A/192000/MU Válec s prodlouženou pístnicí, vnitřní závit pístnice 7 A/192000/JM Válec s průběžnou pístnicí, vnější závit pístnice 8 A/192000/JM Válec s průběžnou pístnicí, vnitřní závit pístnice 8 A/192000/N2 Válec s neotočnou pístnicí (vnitřní), vnější závit pístnice, Ø 20 až 100 mm 7 A/192000/N2 Válec s neotočnou pístnicí (vnitřní), vnitřní závit pístnice, Ø 20 až 100 mm 7 A/192000/N4 Válec s vedením, Ø 20 až 100 mm, Ø 20 a 25 mm max. zdvih 80 mm, Ø 32 až 100 mm max. zdvih 100 mm 8 A/192000/N6 Válec s vnějším vedením, Ø 25 a 32 mm, standardní zdvihy 25, 50, 75 a 100 mm 9 A/192000/TM Tandemový válec (dvojitý pohon). vnější závit pístnice, Ø 20 až 100 mm 9 A/192000/TM Tandemový válec (dvojitý pohon), vnitřní závit pístnice, Ø 20 až 100 mm 9 A/192000/SM Vícepozicový válec, vnější závit pístnice, Ø 20 až 100 mm 10 A/192000/SM Vícepozicový válec, vnitřní závit pístnice, Ø 20 až 100 mm 10 A/192000/L4 A/192000/L4 Kombinace obměn válců konzultujte s našim technickým oddělením. Válec s uzamykací jednotkou (pasivní) a vnější závit pístnice, Ø 32 až 125 mm, Uzamykání je dosaženo silou pružiny. Pracovní tlak pro uzamykací jednotku: 4 až 10 bar. 10 Válec s uzamykací jednotkou (pasivní) a vnitřním závitem pístnice, Ø 32 až125 mm, Uzamykání je dosaženo silou pružiny. Pracovní tlak pro uzamykací jednotku: 4 až 10 bar. 10 Upozornění Tyto produkty jsou určené k použití v průmyslu u systémů se stlačeným vzduchem. Nepoužívejte tyto produkty tam kde tlaky a teploty mohou překročit hodnoty uvedené dole "Technická data". Pokud chcete použít tyto produkty s jinými médii než je uvedeno - pro neprůmyslové aplikace, systémy pro podporu životních funkcí nebo jiné neuvedené aplikace, konzultujte toto s našim technickým oddělením NOGEN. Prvky použité v systémech řízení tekutin mohou selhat v různých režimech z důvodu zneužití, stářím nebo chybnou funkcí. Projektant systému je upozorněn na zvážení následků výpadku všech dílů použitých v systémech řízení tekutinou a musí poskytnout adekvátní záruky k zamezení osobního zranění nebo poškození vybavení v případě poruchy. Projektanti systému musí upozornit konečné uživatele systému instruktážní příručkou, pokud ochrana proti následku výpadku nemůže být adekvátné zajištěna. Projektanti systému a koneční uživatelé jsou upozorněni k posouzení možných poruch, které mohou nastat a jsou uvedené v přibalové instruktážní příručce a dodávané splečně s produkty. N/CZ

3 ový klíč A/192 / / Speciální varianty Zástupný znak Těsnění odolná vůči vysokým teplotám, 150 C max. T Průměry válce (mm) Zástupný znak Pozn: Ignorujte nepoužité alternativy u číselného označení, pokud nejsou požadovány např: A/192100/M/100. Kombinace variant válců konzultujte s našim technickým oddělením. Těsnění odolná vůči vysokým teplotám nejsou vhodná pro všechny varianty. Zdvihy (mm) Ø 20 a 25 min. 5 max. 200 Ø 32 a 40 min. 5 max. 300 Ø 50 a 63 min. 10 max. 400 Ø 80 až125 min. 15 max. 500 Závit pístnice Vnitřní Vnější Varianty (magnetický píst) Standardní Průběžná pístnice Neotočná pístnice (vnitřní) Vedení Speciální stěrací těsnění Uzamykací jednotka Vnější vedení Prodloužená pístnice A/192***/MU*/***/*** Malé tření Tandemový válec Vícepozicový válec A/192***/SM*/***/*** Zástupný znak Nic Zástupný znak M JM N2 N4 W2 L4 N6 MU Prodloužení (mm) 4 TM SM Zadní zdvih válce Přední zdvih válce Standardní zdvihy Zdvihy (mm) Ø Informace pro objednání Válce Pokud chcete objednat standardní dvojčinný válec o průměru 50 mm, s magnetickým pístem, zdvihem 25 mm a vnějším závitem pístnice, uveďte označení: A/192050/M/25 Uchycení Pokud chcete objednat přední uchycení typ 'G pro válec o průměru 50 mm, uveďte označení: QA/8050/22 Spínače Pokud chcete objednat jazýčkový spínač s LED diodou a 2 m kabel, uveďte označení: M/50/LSU/2V N/CZ

4 Uchycení A B/G C D D2 FH L2 Ø Stránka 11 Stránka 11 Stránka 11 Stránka 11 Stránka QA/192020/22 QM/192020/21 QM/8020/44 25 QA/192025/22 QM/192025/21 QM/8020/44 32 QM/8032/35 QA/8032/22 QA/192032/21 QA/8032/23 QA/8032/42 QA/8032/34 40 QM/8032/35 QA/8040/22 QA/192040/21 QA/8040/23 QA/8040/42 QA/8040/34 50 QM/8050/35 QA/8050/22 QA/192050/21 QA/8050/23 QA/8050/42 QA/8050/34 63 QM/8050/35 QA/8063/22 QA/192063/21 QA/8063/23 QA/8063/42 QA/8063/34 80 QM/8080/35 QA/8080/22 QA/192080/21 QA/8080/23 QA/8080/42 QA/8080/ QM/8080/35 QA/8100/22 QA/192100/21 QA/8100/23 QA/8100/42 QA/8100/ QM/8125/35 QM/8125/22 QM/8125/21 QM/8125/23 QA/8125/42 QA/8125/34 S SW UH U Stránka 12 US Stránka 13 Montážní sada Ø Stránka 12 Stránka 13 Stránka 13 Stránka 12 Stránka 12 Stránka 13 Stránka QM/192020/27 QA/192020/55 25 QM/192025/27 QA/192025/55 32 QA/8032/27 QA/8032/41 M/P19493 PQA/182032/40 QA/8032/33 M/P40310 QA/192032/55 40 QA/8040/27 QA/8040/41 M/P19494 PQA/182040/40 QA/8040/33 M/P40311 QA/192040/55 50 QA/8050/27 QA/8040/41 M/P19495 PQA/182050/40 QA/8050/33 M/P40312 QA/192050/55 63 QA/8063/27 QA/8063/41 M/P19496 PQA/182063/40 QA/8063/33 M/P40313 QA/192063/55 80 QA/8080/27 QA/8063/41 M/P19497 PQA/182080/40 QA/8080/33 M/P40314 QA/192080/ QA/8100/27 QA/8100/41 M/P19498 PQA/182100/40 QA/8100/33 M/P40315 QA/192100/ QM/8125/27 QA/8100/41 M/P19499 PQA/182125/40 QM/8125/33 M/P71355 QA/192125/55 Pro válce s vnějším závitem pístnice Příslušenství AK F N2 UF Krycí lišta drážky profilu Montážní sada ventilu Matice do drážky Ø Stránka 11 Stránka 12 Stránka 13 Stránka QM/8020/38 QM/8020/25 M/P1501/60 QM/8020/32 25 QM/8020/38 QM/8020/25 M/P1501/60 QM/8020/32 32 QM/8025/38 QM/8025/25 M/P1501/89 QM/8025/32 40 QM/8025/38 QM/8025/25 M/P1501/89 QM/8025/32 50 QM/8040/38 QM/8040/25 M/P1501/90 QM/8040/32 63 QM/8040/38 QM/8040/25 M/P1501/90 QM/8040/32 80 QM/8050/38 QM/8050/25 M/P1501/91 QM/8050/ QM/8050/38 QM/8050/25 M/P1501/91 QM/8050/ QM/8125/38 QM/8125/25 M/P1501/105 QM/8125/32 Stránka 14 Stránka 14 Stránka 14 M/P72725/1000 M/P72816 M/P72725/1000 M/P72816 M/P72725/1000 M/P72816 M/P72725/1000 M/P72816 M/P72725/1000 QA/180050/22/54 M/P72816 M/P72725/1000 QA/180050/22/54 M/P72816 M/P72725/1000 QA/180080/22/54 M/P72816 M/P72725/1000 QA/180080/22/54 M/P72816 M/P72725/1000 QA/180080/22/54 M/P72816 Snímače S kabelem S kabelem a konektorem Napětí V AC V DC Proud max. Teplota C LED dioda Délka kabelu kabelu S kabelem a konektorem Stránka Přímý 90 M/50/LSU/*V Jazýčkový ma , 5, 10 m PVC 2 x 0,25 N M/50/LSU/5U Jazýčkový ma m PU 2 x 0,25 N TM/50/AU/2S Lamela ma Pro vysoké teploty 2 m Silikon 2 x 0,25 N M/50/AC/5V Lamela ma S přepínacím kontaktem 5 m PVC 3 x 0,25 N M/50/LSU/CP Jazýčkový ma ~0,27 m PVC 3 x 0,25 M/P73001/5 N M/50/EAP/*V Indukční ma PNP 2, 5, 10 m PVC 3 x 0,25 N M/50/EAP/CP Indukční ma ~0,27 m PVC 3 x 0,25 M/P73001/5 N M/50/EAN/*V Indukřní ma , 5, 10 m PVC 3 x 0,25 N M/50/EAN/CP Lamela ma m PVC 3 x 0,25 M/P73001/5 N * Vložte délku kabelu Veškeré informace spínačů (technická data, materiály kabelu, rozměry atd.) jsou na příslušných stránkách katalogu. Vlastnosti N/CZ

5 Materiály a povrchová úprava uchycení a příslušenství A/192000/M A/192000/M Pozice Forma Standardní Pozice Forma Standardní Pozice Forma Standardní 1 B, G čistý anodizovaný hliník (Ø ), natřený hliník (Ø 125) 7 US natřená lititna Vnitřní kroužek: ocel Vnější kroužek: mosaz 15 F pozinkovaná ocel Svorník: pozinkovaná ocel Pojistný kroužek: pozinkovaná ocel 2 C pozinkovaná ocel (Ø ) natřená ocel (Ø 125) 8 D2 natřená litina Svorník: pozinkovaná ocel 17 UF pozinkovaná ocel Vnitřní kroužek: ocel 3 tlakový odlitek z hliníkové slitiny (Ø ) Pojistný kroužek: pozinkovaná ocel Vnější kroužek: mosaz natřená litina (Ø 125) 9 FH natřená lititna 18 AK pozinkovaná ocel 4 U tlakový odlitek z hliníkové slitiny (Ø ) 10 A pozinkovaná ocel 20 Šroubení Tělo: PBT natřená litina (Ø 125) Vnitřní kroužek: ocel Vnější kroužek: mosaz 11 UH tvrdý anodizovaný hliník Šrouby: pozinkovaná ocel Matice do drážky: nerezová ocel O- kroužek: NB Upevňovací kroužek: nerezová ocel Uvolňovací pouzdro: POM 5 D tlakový odlitek z hliníkové slitiny 12 S čistý anodizovaný hliník Strana katalogu N/CZ Svorník: pozinkovaná ocel Ložisko: mosaz 24 N2 pozinkovaná ocel Pojistný kroužek: pozinkovaná ocel 14 Matice do drážky nerezová ocel 32 L2 pozinkovaná ocel 6 SW tlakový odlitek z hliníkové slitiny (Ø ) natřená litina (Ø 125) 33 Montážní sada čistý anodizovaný hliník N/CZ

6 Teoretické síly Spotřeba vzduchu Ø Teoretické síly (N) při 6 barech Spotřeba vzduchu (cm 3 ) při 6 barech Pružina před pístem Pružina za pístem Pružina před pístem Pružina za pístem Energie (J) max ,022 0,016 0, ,035 0,028 0, ,056 0,048 0, ,088 0,074 0, ,137 0,114 1, ,218 0,195 1, ,35 0,32 1, ,55 0,51 2, ,86 0,79 3,0 Ø Teoretické síly (N) při 6 barech Pružina před pístem Pružina za pístem Spotřeba vzduchu (cm 3 ) při 6 barech Pružina Pružina za před pístem pístem Energie (J) max. A/192020/TM ,038 0,016 0,2 A/192025/TM ,063 0,028 0,3 A/192032/TM ,105 0,048 0,45 A/192040/TM ,162 0,074 0,75 A/192050/TM ,253 0,114 1,1 A/192063/TM ,414 0,195 1,3 A/192080/TM ,669 0,320 1,9 A/192100/TM ,065 0,510 2,3 A/192000/M. Standardní válce A/192000/N2. Válce s neotočnou pístnicí Boční zatížení Kroutící síla pro válce A/19.000/N2. m x g F TA/192000: F x 0,5 Ø Max. kroutící moment (Nm) A/192020/N2 20 0,15 A/192025/N2 25 0,25 A/192032/N2 32 0,40 A/192040/N2 40 0,75 A/192050/N2 50 1,5 A/192063/N2 63 1,5 A/192080/N2 80 2,5 A/192100/N ,5 A/192000/JM Válce s průběžnou pístnicí Boční zatížení N A/192000/N6 Válce s vnějším vedením Boční zatížení N m x F g ø ø ø ø 50; ø ø ø 20, m x F g A/192000/N4 Válce s vedením Boční zatížení (mm) Boční zatížení (Nm) N M ø ø 50 ø ø 32 ø ø 20 ø ø m x F g 100 ø ø ø 63 ø ø 50 ø ø ø (mm) (mm) N/CZ

7 A/192000/M Standardní válce A/192000/4, A/192000/MU TA/192000/M, A/192000/W2 S vnitřním závitem pístnice A/192000/M Standardní válce A/192000/4, A/192000/MU TA/192000/M, A/192000/W2 S vnějším závitem pístnice ZJ + # E PL EE PL SW LA AM ø B d11 Ø MM h 9 KF VD WH ø BG ø CD H 11 T E KK # Zdvih AF Ø AF AM Ø B d11 BG Ø CD H11 E EE KF KK LA Ø MM h9 A/192020/ M 5 M6 M8x1,25 2,5 10 A/192025/ M 5 M6 M8x1,25 2,5 10 A/192032/ , G 1/8 M8 M10x1,25 2,5 12 A/192040/ , ,5 G 1/8 M8 M10x1,25 2,5 16 A/192050/ G 1/8 M10 M12x1,25 2,5 20 A/192063/ G 1/8 M10 M12x1,25 2,5 20 A/192080/ , G 1/8 M12 M16x1, A/192100/ , G 1/8 M12 M16x1, A/192125/ , G 1/4 M20 M27x Ø PL Ø T SW VD WH ZJ Kg/0 mm kg na 5 mm A/192020/ ,3 M ,12 0,01 A/192025/ ,3 M ,15 0,01 A/192032/. 32 7,5 32,5 5,3 M ,23 0,02 A/192040/. 40 7,5 38 5,3 M ,30 0,02 A/192050/. 50 7,5 46,5 6,8 M ,46 0,03 A/192063/. 63 7,5 56,5 6,8 M ,70 0,03 A/192080/. 80 7,5 72 8,6 M ,23 0,04 A/192100/ ,5 89 8,6 M ,20 0,05 A/192125/ , ,6 M ,60 0,07 A/192000/N2 Válce s neotočnou pístnicí S vnitřním závitem pístnice ZJ + # A/192000/N2 Válce s neotočnou pístnicí S vnějším závitem pístnice ZJ + # ZH + # Ø ZH ZJ Kg/0 mm kg na 5 mm A/192020/N ,12 0,01 A/192025/N ,15 0,01a A/192032/N ,23 0,02 A/192040/N ,30 0,02 A/192050/N ,46 0,03 A/192063/N ,70 0,03 A/192080/N ,23 0,04 A/192100/N ,20 0,05 Pozn: Základní délka varianty válce A/192000/N2 je nepatrně delší než je standardní. ZH + # # Zdvih N/CZ

8 A/192000/JM Válce s průběžnou pístnicí S vnitřním závitem pístnice A/192000/JM Válce s průběžnou pístnicí S vnějším závitem pístnice ZJ + # ZM + 2 x # ZJ + # ZM + 2 x # Ø ZJ ZM Kg/0 mm kg na 5 mm A/192020/JM ,15 0,01 A/192025/JM ,18 0,01 A/192032/JM ,28 0,02 A/192040/JM ,35 0,02 A/192050/JM ,52 0,03 A/192063/JM ,76 0,03 A/192080/JM ,30 0,04 A/192100/JM ,30 0,05 A/192125/JM ,75 0,07 # Zdvih A/192000/N4 Válce s vedením JB H HF WH ZJ2 + # TT TG TDH8 # Zdvih Ø H HF Ø JB Ø TD H8 TG TT WH ZJ2 Kg/0 mm kg na 5 mm A/192020/N , M ,17 0,01 A/192025/N ,5 5 15,6 M ,23 0,01 A/192032/N ,8 M ,33 0,02 A/192040/N ,3 M ,45 0,02 A/192050/N , ,7 M ,65 0,03 A/192063/N ,4 M ,95 0,03 A/192080/N M ,70 0,04 A/192100/N ,5 M ,10 0,05 N/CZ

9 A/192000/N6 Válce s vnějším vedením BS + # BZ AE BE AU A AJ BN B + # BA AE # Pouze standardní zdvihy 25, 50, 75 a 100 mm AN AC AC AB Ø AB AC AE AJ AN AU A BA BE BN B BS BZ Kg/0 mm kg na 5 mm A/192025/N6 25 7,5 30 M , ,5 0,31 0,09 A/192032/N6 32 7,5 30 M ,5 48, ,5 0,44 0,12 A/192000/TM Tandemové válce s vnitřním závitem pístnice ZJ + 2 x # EE PL PL1+ # PL A/192000/TM Tandemové válce s vnějším závitem pístnice ZJ + 2 x # EE PL PL1+ # PL Ø EE PL PL1 ZJ Kg/0 mm kg na 5 mm A/192020/TM. 20 M5 7 25,5 68 0,21 0,01 A/192025/TM. 25 M5 7 26,5 71 0,26 0,01 A/192032/TM. 32 G 1/8 7, ,39 0,02 A/192040/TM. 40 G 1/8 7, ,51 0,02 A/192050/TM. 50 G 1/8 7, ,78 0,03 A/192063/TM. 63 G 1/8 7, ,21 0,03 A/192080/TM. 80 G 1/8 7, ,11 0,04 A/192100/TM. 100 G 1/8 10,5 45, ,68 0,05 1 Odvětrávací výstup* 2 Tlak zdvihu vpřed 3 Tlak zdvihu vzad # Zdvih *Pozn: Nezakrývejte tuto plochu! N/CZ

10 A/192000/SM Vícepozicové válce s vnitřním závitem pístnice A/192000/SM Vícepozicové válce s vnějším závitem pístnice ZJ + #1 + #2 EE PL PL1+ # 1 PL ZJ + #1 + #2 EE PL PL1+ #1 PL Odvětrávací výstup* Ø EE PL PL1 ZM Kg/0 mm kg na 5 mm A/192020/SM. 20 M5 7 25,5 68 0,21 0,01 A/192025/SM. 25 M5 7 26,5 71 0,26 0,01 A/192032/SM. 32 G 1/8 7, ,39 0,02 A/192040/SM. 40 G 1/8 7, ,51 0,02 A/192050/SM. 50 G 1/8 7, ,78 0,03 A/192063/SM. 63 G 1/8 7, ,21 0,03 A/192080/SM. 80 G 1/8 7, ,11 0,04 A/192100/SM. 100 G 1/8 10,5 45, ,68 0,05 2 Tlak pro zdvih vpřed zadního válce 3 Tlak zdvihu vzad 4 Tlak zdvihu vpřed předního válce #1 Zdvih předního válce #2 Zdvih zadního válce *Pozn: Nezakrývejte tuto plochu! Pozn: Zdvih (#1) > zdvih (#2) A/192000/L4 Válce s uzamykací jednotkou a vnitřním závitem pístnice A/192000/L4 Válce s uzamykací jednotkou a vnějším závitem pístnice AB ZH + # AJ ø AC EE AN ø B e 11 E1 AM AO VD AD AE AK T WH AF AH AG AL # Zdvih E Ø AB Ø AC AD AE AF AG AH Ø AJ AK AL AM AO A/192032/L , M A/192040/L , , M ,5 10 A/192050/L , M A/192063/L , M A/192080/L M A/192100/L M A/192125/L M Ø B e11 E E 1 EE T VD WH ZH Uzamykací síla (N) A/192032/L M 5 32,5 M ,53 0,02 A/192040/L G 1/8 38 M ,7 0,02 A/192050/L G 1/8 46,5 M ,26 0,03 A/192063/L G 1/8 56,5 M ,9 0,03 A/192080/L G 1/8 72 M ,8 0,04 A/192100/L G 1/8 89 M ,9 0,05 A/192125/L G 1/8 110 M ,1 0,07 Kg/0 mm kg na 5 mm N/CZ

11 Uchycení Přední nebo zadní uchycení A (Odpovídá DIN ISO 6431, typ M1) Flexibilní spojka AK BB DD TG TG KK KK 4 B 1 F L 2 L Ø BB DD TG kg Ø KK B1 F L L kg QM/8032/35 32/40 17 M6 32,5/38 0,02 QM/8050/35 50/63 23 M8 46,5/56,5 0,05 QM/8080/35 80/ M10 72/89 0,08 QM/8125/ M ,14 QM/8020/38 20/25 M8x1, ,05 QM/8025/38 32/40 M10x1, ,20 QM/8040/38 50/63 M12x1, ,20 QM/8050/38 80/100 M16x1, ,65 QM/8125/ M27x2 13, ,70 Zadní uchycení B, přední uchycení G Odpovídá ISO (Ø 20 & 25 mm) a DIN ISO 6431 a VDMA díl 2 (Ø 32 až 125 mm), typ MF1 a MF2 MF UF TF FB Uchycení C Odpovídá ISO (Ø 20 až100 mm) a DIN ISO 6431 nebo VDMA díl 2 (Ø 125 mm), typ MS1 E AT AH AU AO ø AB T E Ø E Ø FB MF TF UF kg Ø Ø AB AH AO AT AU E T kg QA/192020/ , ,16 QA/192025/ , ,20 QA/8032/ ,25 QA/8040/ ,35 QA/8050/ ,70 QA/8063/ ,80 QA/8080/ ,35 QA/8100/ ,20 QM/8125/ ,70 QM/192020/ ,03 QM/192025/ ,04 QA/192032/ , ,15 QA/192040/ ,5 36 0,18 QA/192050/ ,30 QA/192063/ ,39 QA/192080/ ,80 QA/192100/ , ,95 QM/8125/ ,40 Zadní uchycení D Zadní uchycení D2 (Odpovídá DIN ISO 6431 a VDMA díl 2, typ MP2) (Odpovídá VDMA díl 2) LH UB CB H 14 FL L B2 B1 H 14 FL 1 EK f 8 2 B3 EK1 h 9 M Ø CBH14 Ø EKf8 FL L LH M UB kg Ø B1H14 B2 B3 Ø EKh9 FL 1 2 kg QA/8032/ ,11 QA/8040/ ,16 QA/8050/ ,22 QA/8063/ ,34 QA/8080/ ,54 QA/8100/ ,90 QM/8125/ ,70 QA/8032/ , ,20 QA/8040/ , ,23 QA/8050/ , ,5 22 0,36 QA/8063/ , ,55 QA/8080/ , ,90 QA/8100/ , ,45 QA/8125/ , ,70 N/CZ

12 Z A/192000/M Pístnicová vidlice F Odpovídá DIN ISO 8140 Pro válce s pístnicí zakončenou vnějším závitem, matice typu N2 není součástí dodávky CE LE K CL CM ø CK h11 Přední nebo zadní snímatelný čep FH Odpovídá VDMA díl 2, model MT 5/6 L 1 UW 1 TD e 9 CL KK E Ø KK CE Ø CK h11 CL CM E LE K kg QM/8020/25 20/25 M8x1, ,06 QM/8025/25 32/40 M10x1, ,09 QM/8040/25 50/63 M12x1, ,13 QM/8050/25 80/100 M16x1, ,5 0,33 QM/8125/ M27x ,35 Zadní uchycení Odpovídá ISO (Ø 20 & 25 mm) a DIN ISO 6431 a VDMA díl 2 (Ø 32 až125 mm), typ MF1 a MF2 EW FL L CD H 9 TL D H11 TM h14 Ø Ø Dh11 L1 Ø TDe9 TL TMh14 UW1 kg QA/8032/ ,20 QA/8040/ , ,38 QA/8050/ , ,60 QA/8063/ , ,10 QA/8080/ , ,90 QA/8100/ ,50 QA/8125/ ,50 Univerzální pístnicové oko UF (Odpovídá DIN ISO 8139) Pro válce s pístnicí zakončenou vnějším závitem, matice typu N2 není součástí dodávky CN H 7 CE EN -0,1 M Z Z Ø Ø CDH9 EW FL L M kg QM/192020/ , ,02 QM/192025/ , ,03 QA/8032/ , ,09 QA/8040/ , ,11 QA/8050/ , ,17 QA/8063/ , ,24 QA/8080/ , ,37 QA/8100/ , ,59 QM/8125/ , ,20 E LE A EN FL CN H 7 KK Nastavitelné středové uchycení UH Odpovídá DIN ISO 6431 a VDMA díl 2, model MT4 Ø KK A CE Ø CNH7 EN-0,1 E LE Z kg QM/8020/32 20/25 M8x1, ,05 QM/8025/32 32/40 M10x1, ,09 QM/8040/32 50/63 M12x1, ,13 QM/8050/32 80/100 M16x1, ,33 QM/8125/ M27x ,35 Zadní uchycení U (Odpovídá VDMA díl 2) UW ø TD e 9 8 L TL TM h 14 Z E 8 Závěrné šrouby Ø L Ø TD e9 TL TM h14 UW Max. kroutící moment (Nm) kg PQA/182032/ ,0 0,16 PQA/182040/ , ,5 0,35 PQA/182050/ , ,5 0,65 PQA/182063/ , ,0 0,85 PQA/182080/ , ,0 1,20 PQA/182100/ ,0 2,30 PQA/182125/ ,0 3,30 Pozn: 'UH : Je nejdůležitější, aby uzamykací šrouby, které zabezpečují uchycení k plášti válce, byly utažené na hodnoty utahovacích momentů, které jsou uvedené v tabulce dole. Maximální příkon konzultujte s našim technickým oddělením. Ø Ø CNH7 EN E FL Z kg QA/8032/ ,5 13 0,17 QA/8040/ ,25 QA/8050/ ,40 QA/8063/ ,55 QA/8080/ ,90 QA/8100/ ,50 QM/8125/ ,70 N/CZ

13 Ložiskové pouzdro S (Odpovídá VDMA díl 2) ø D 3 Kloubové uchycení L2 Pro zadní uchycení typu K 1 T 1 H 1 H7 ø D 1 F x 45 H 2 H 2 CA ø D 2 C A B 1 B 2 G 2 G 4 ø S G3 K2 Ø A B1 B2 C Ø D1H7 Ø D2 Ø D3 Fx45 H1 H2 T1 kg QA/8032/ ,5 12 6, ,3 6,8 0,11 QA/8040/41 40/ , ,16 QA/8063/41 63/ , ,23 QA/8100/41 100/ , ,42 Ø CA G1 G2 G3 G4 H2 K1 K2 Ø S kg QM/8020/44 20/ ,5 24 6,6 0,08 Matice N2 Pro válec s pístnicí zakončenou vnějším závitem KW BE Ø BE KW kg M/P1501/60 20/25 M8x1, ,01 M/P1501/89 32/40 M10x1, ,01 M/P1501/90 50/63 M12x1, ,01 M/P1501/91 80/100 M16x1, ,02 M/P1501/ M27x2 13,5 41 0,09 Sférické uchycení US (Odpovídá VDMA díl 2) Kloubové uchycení SW (Odpovídá VDMA díl 2) EN -0,1 ø CN H 7 EU Z E G 1 ø CK H 9 EM G 1 Z ø D ø D L 1 H 2 L 1 H 2 CH CA ø S G 2 ø S G 2 K 1 G 3 K 1 G 3 K 2 K 2 (US) Ø CH Ø CN H7 ØD EN-0,1 E EU G1 G2 G3 H2 K1 K2 L1 ØS Z kg M/P , ,6 6,6 13 0,19 M/P ,6 6,6 13 0,24 M/P , ,46 M/P , ,59 M/P , ,03 M/P , ,40 M/P , ,10 (SW) Ø CA Ø CK H9 ØD H2 EM G1 G2 G3 K1 K2 L1 ØS kg M/P ,6 10 6,6 0,05 M/P ,6 11 6,6 0,07 M/P , ,14 M/P , ,18 M/P , ,28 M/P , ,42 M/P , ,70 N/CZ

14 Montážní sada pro čtyřpozicové válce A ZJ + # 1 B L ZJ + # 2 # Zdvih A - B Ø L ZJ kg QA/192020/ ,03 QA/192025/ ,04 QA/192032/ ,5 51 0,07 QA/192040/ ,5 52 0,09 QA/192050/ ,14 QA/192063/ ,19 QA/192080/ ,35 QA/192100/ ,72 QA/192125/ ,03 Montážní sada ventilu D B C J Ø A B C D E F G H J kg QA/180050/22/54 50/ ,5 46 8,5 5, ,02 QA/180080/22/54 80/100/ ,5 76 8,5 6, ,02 Krycí lišta drážky profilu M/P72725/1000 6,8 A E C D 0,8 Matice do drážky M/P ,01 kg 15 M 4 4 N/CZ

15 Náhradní díly Ø Sada náhradních dílů 20 A/192020/M QM/192020/00 25 A/192025/M QM/192025/00 32 A/192032/M QM/192032/00 40 A/192040/M QM/192040/00 50 A/192050/M QM/192050/00 63 A/192063/M QM/192063/00 80 A/192080/M QM/192080/ A/192100/M QM/192100/ A/192125/M QM/192125/00 Pozn: Prosím, uveďte typ válce, když objednáváte náhradní díly. Obsahuje Prvek Popis 2 Těsnění pístnice 1 6 O-kroužek 2 10 Těsnění pístu 1 11 Vodící kroužek (Ø 63 mm) 1 Množství N/CZ
