A.4 ÚDAJE O STAVBE 4 OBSAH. A.PRŮVODNíZPRÁVA 2

Transkript

1 OBSAH A.PRŮVODNíZPRÁVA A.l IDENTIFIKAČNí ÚDAJE A.l.l ÚDAJE O STAVBĚ a) název stavby b) místo stavby c) předmět projektové dokumentace A.1. ÚDAJE O STAVEBNíKOVI A.1.3 ÚDAJE O ZPRACOVATELI DOKUMENTACE zpracovatel dokumentace projektanti jednotlivých částí dokumentace A. SEZNAM VSTUPNíCH PODKLADŮ 3 A.3 ÚDAJE O ÚZEMí 3 a) rozsah řešeného území 3 b) údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, zóplavové území apod.) 3 c) údaje o odtokových poměrech 3 d) údaje o souladu s územně plánovací dokumentací 4 e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací 4 f) údaje o dodržení obecných požadavků na využití území 4 g) údaje o splnění požadavků dotčených orgánů 4 h) seznam výjimek a úlevových řešení 4 i) seznam souvisejících a podmiňujících investic 4 j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) 4 A.4 ÚDAJE O STAVBE 4 a) nová stavba nebo změna dokončené stavby 4 b) účel užívání stavby 4 c) trvalá nebo dočasná stavba 4 d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) 4 e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb 5 f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících zjiných právních předpisů 5 g) seznam výjimek a úlevových řešení 5 h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.) 5 i) základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) 5 j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) 6 k) orientační náklady stavby 7 A.S ČLENENí STAVBY NA OBJEKTY A TECHNOlOGiCKÁ ZAŘíZENí 7 DSP - ZM~NA ČÁSTI UŽIVÁNI OBJEKTU OBECNIHO ÚŘADU NA MATEŘSKOU $KOLU A ZATEPLENI CELÉHO OBJEKTU 1/7 10/014

2 A.PRŮVODNízpRÁVA A.1 IDENTIFIKAČNí ÚDAJE A.1.1 ÚDAJE O STAVBĚ aj název stavby ZMĚNA ČÁSTI UŽíVÁNí OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU ŠKOLU A ZATEPLENí CELÉHO OBJEKTU bj místo stavby adresa: katastrální území: parcelní čísla pozemků: obec Slatina č.p. 87, okres Kladno Slatina u Velvar (okres Kladno) st. 105/1, st. 105/, st. 105/3 (vlastnické právo: Obec Slatina, č.p. 87, 73 6 Slatina) cj předmět projektové dokumentace Rekonstrukce části obecního úřadu na mateřskou školu, včetně kompletního zateplení, výměny oken a dveřf. A.1. ÚDAJE O STAVEBNíKOVI obchodní firma / název: IČ, (bylo-ii přiděleno): adresa sídla: Obec Slatina č.p. 87, 736 Slatina A.1.3 ÚDAJE O ZPRACOVATELI DOKUMENTACE zpracovatel dokumentace 1.projekční CZ, s.r.o. adresa: obor / specializace autorizace: Ing. Jana Kulková Pod lipami 40, Kralupy n. V kulkova.jaja@seznam.cz č Autorizovaný inženýr pro pozemní stavby projektanti jednotlivých částí dokumentace statický posudek STA-CON s.r.o. obor / specializace autorizace: Ing. Vilém Silbrník č Autorizovaný inženýr - statika a dynamika staveb zdravotně technické instalace Tepros s.r.o. obor / specializace autorizace: Ing. Tomáš Jouda č Autorizovaný inženýr - technika prostředí staveb DSP - ZMĚNA ČÁSTI UŽiVÁNí OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU SKOLU A ZATEPLENí CELÉHO OBJEKTU /7 10/014

3 vytápění Ing. Jiří Kejmar jméno a přfjmení: obor / specializace autorizace: Ing. Jiří Kejmar č Autorizovaný technik - technika prostředí staveb, technická zařízení e/ktroinsta/ace 1.projekční CZ, s.r.o. obor / specializace autorizace: Ing. Josef Kulka č Autorizovaný elektrotechnická inženýr zařízení technika prostředí staveb, požárně bezpečnostní řešení denní osvětlení, zastínění Jana Košťálová Martin Stá rka A. SEZNAM VSTUPNíCH PODKLADŮ Pro zpracování dokumentace byly jako výchozí materiály použity následující podklady: 1. Zaměření objektu. Konzultace s p. M. Dragounovou z Oddělení hygieny dětí a mladistvých v Kladně 3. Konzultace se specialisty jednotlivých profesí A.3 ÚDAJE O ÚZEMí a) rozsah řešeného území Posuzovaný objekt je budova obecního úřadu. Starší část objektu byla postavena přibližně v roce Novějši část objektu byla přistavena v roce Objekt je jednopodlažni, částečně podsklepený, obdélníkového půdorysu, ležící na parcelách: st. 105/1, st. 105/, st. 105/3 (vlastnické právo: Obec Slatina, č.p. 87, 736 Slatina). b) údaje o ochraně území podle jiných právních předpísů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Památková ochrana: Na řešené území se nevztahuje žádná památková ochrana. Záplavové území: Stavba se nenacházi v záplavovém území. Zvláště chráněné území: Stavba se nenachází ve zvláště chráněném území. Z hlediska ochrany vod: Z hlediska ochrany vod není zájmové území součástí ochranných pásem vodnich zdrojů ani CHOPAV. c) údaje o odtokových poměrech Jedná se o stávajici objekt u kterého je změna části účelu uživání a bude provedeno celkové zatepleni objektu. Odtokové poměry jsou stávajicí a nebudou se měnit. DSP - ZM~NA ČÁSTI UŽíVÁNi OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU $KOLU A ZATEPLENí CELÉHO OBJEKTU /014

4 d) údaje o souladu s územně plánovací dokumentací Lokalita, ve které jsou stávající budovy mateřské školy je určena územním plánem k zastavěni. Předkládaná dokumentace je v souladu s územně plánovací dokumentací obce Slatina. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací Předkládaná dokumentace je v souladu s územně plánovací dokumentací obce Slatina. tj údaje o dodržení obecných požadavků na využítí území Při zpracování projektové dokumentace se vycházelo z ustanovení zákona 183/006 Sb. o územním plánování a stavebním řádu, v platném znění a navazujících prováděcích vyhlášek. Projektová dokumentace stavby splňuje technické požadavky na stavbu dle vyhlášky č. 68/009 Sb. se změnami 0/01 Sb. a s přihlédnutím na ustanovení příslušných českých a evropských norem. V projektové dokumentaci jsou navrženy výrobky, konstrukce a materiály s ověřenými vlastnostmi. Projektová dokumentace splňuje požadavky vyhlášky č.499/006 Sb.. g) údaje o splnění požadavků dotčených orgánů Tato dokumentace slouží k projednání s orgány státní správy, které v případě požadavků budou do dokumentace zapracovány. h) seznam výjimek a úlevových řešení Pro zpracování této dokumentace nejsou vydány žádné speciální výjimky. i) seznam souvisejících a podmiňujících investic Nejsou známy žádné podmiňující investice. j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) Obec: SLATINA Katastrální území: Slatina u Velvar Kód KÚ: Parcely: st. 105/1, st. 105/, st. 105/3 (vlastnické právo: Obec Slatina, č.p. 87, 736 Slatina) A.4 ÚDAJE O STAVBĚ a) nová stavba nebo změna dokončené stavby Tato projektová dokumentace řeší: a) Změna stavby užívání části Obecního úřadu na Mateřskou školu b) Stavební úpravy (zateplení) obecního úřadu Slatina b) účel užívání stavby Z důvodů většího počtu přistěhovaných mladých rodin s dětmi, se rozhodla Obec Slatina zrenovovat velmi málo požívané části Obecního úřadu na Mateřskou školu pro max. 0 děti. Vzhledem k tomu, že je objekt nehospodárný, bude také celý objekt zateplen a bude položena nová krytina. c) trvalá nebo dočasná stavba Řešený objekt je trvalou stavbou. d) údaje o ochraně stavby podle jíných právních předpisů (kulturní památka apod.) Objekt Obecnfho úřadu nenf kulturnf památkou. Na stavbu se nevztahuje jiná forma ochrany. DSP - ZM~NA ČÁSTI UŽíVÁNí OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU $KOLU A ZATEPLENi CELÉHO OBJEKTU /014

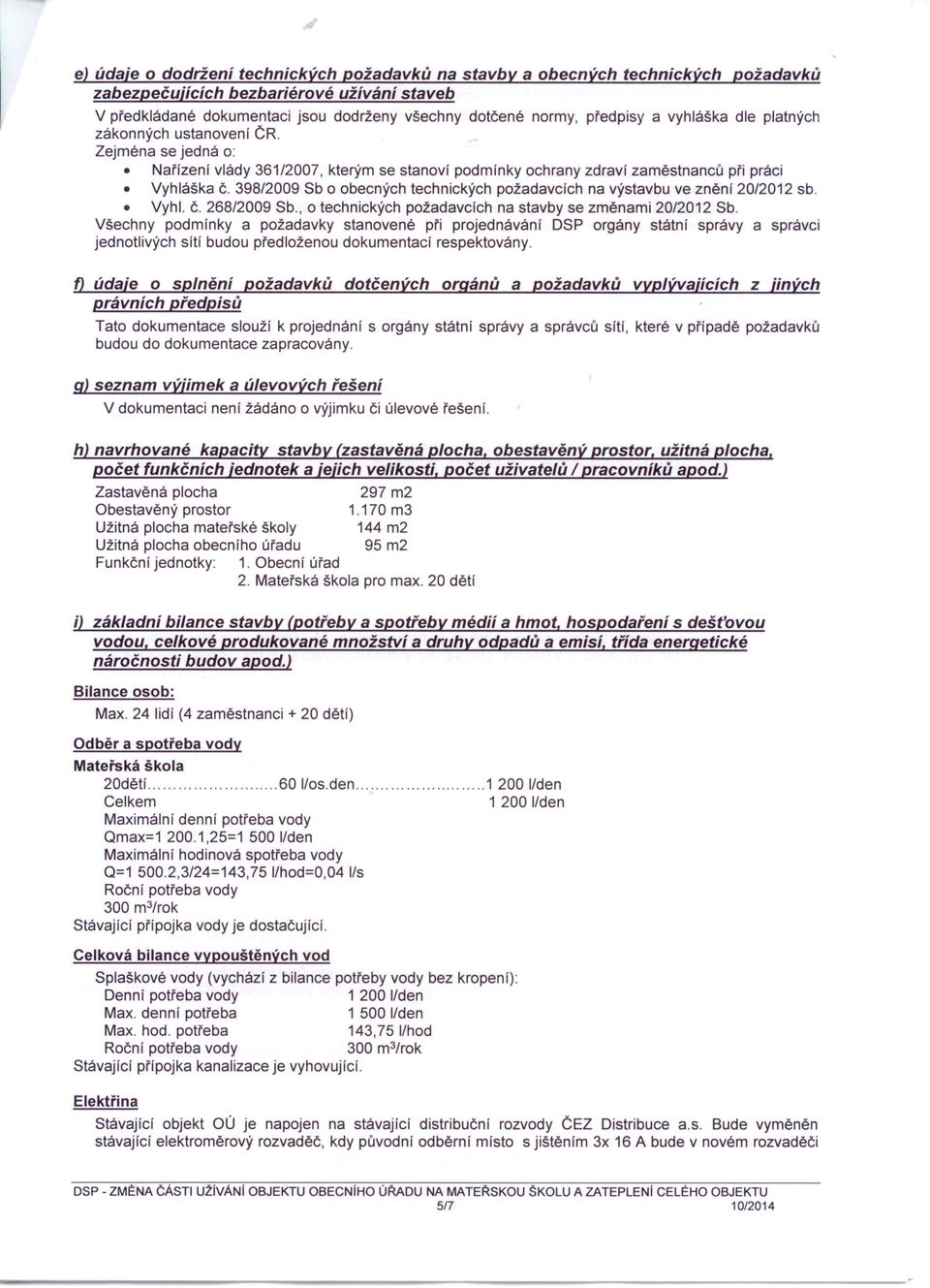

5 e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb V předkládané dokumentaci jsou dodrženy všechny dotčené normy, předpisy a vyhláška dle platných zákonných ustanovení ČR. Zejména se jedná o: Nařízení vlády 361/007, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci Vyhláška Č. 398/009 Sb o obecných technických požadavcích na výstavbu ve znění 0/01 sb. Vyhl. Č. 68/009 Sb., o technických požadavcích na stavby se změnami 0/01 Sb. Všechny podmínky a požadavky stanovené při projednávání DSP orgány státní správy a správci jednotlivých sítí budou předloženou dokumentací respektovány. tj údaje o splnění požadavků dotčených orgánů a požadavků vvplývajících z jiných právních předpisů Tato dokumentace slouží k projednání s orgány státní správy a správců sítí, které v případě požadavků budou do dokumentace zapracovány. g) seznam výjimek a úlevových řešení V dokumentaci není žádáno o výjimku či úlevové řešení. h) navrhované kapacíty stavby (zastavěná plocha, obestavěný prostor, užítná plocha, počet funkčních jednotek a jejích velikosti, počet uživatelů / pracovníků apod.) Zastavěná plocha 97 m Obestavěný prostor m3 Užitná plocha mateřské školy 144 m Užitná plocha obecního úřadu 95 m Funkční jednotky: 1. Obecní úřad. Mateřská škola pro max. 0 dětí í) základní bílance stavby (Potřeby a spotřeby médíí a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emísí, třída energetické náročnosti budov apod.) Bilance osob: Max. 4 lidí (4 zaměstnanci + 0 dětí) Odběr a spotřeba vody Mateřská škola 0dětí. 60 I/os.den 1 00 I/den Celkem 1 00 I/den Maximální denní potřeba vody Omax=1 00.1,5=1 500 I/den Maximální hodinová spotřeba vody 0=1 500.,3/4=143,75 l/hod=0,04 I/s Roční potřeba vody 300 m 3 /rok Stávající přípojka vody je dostačující. Celková bilance vypouštěných vod Splaškové vody (vychází z bilance potřeby vody bez kropení): Denní potřeba vody 1 00 I/den Max. denní potřeba I/den Max. hod. potřeba 143,751/hod Roční potřeba vody 300 m 3 /rok Stávající přípojka kanalizace je vyhovující. Elektřina Stávající objekt OÚ je napojen na stávající distribuční rozvody ČEZ Distribuce a.s. Bude vyměněn stávající elektroměrový rozvaděč, kdy původní odběrní místo s jištěním 3x 16 A bude v novém rozvaděči DSP - ZMĚNA ČÁSTI UŽiVÁNi OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU ŠKOLU A ZATEPLENi CELÉHO OBJEKTU 5/7 10/014

6 zachováno pro OÚ a pro školku bude zřízeno nové odběrné místo s jištěním 3x 5 A. U obou odběrů bude počítáno s dvojtarifním měřením (x HDO) pro ohřev TUV. Vytápění Objekt je na NTL plynovodní přípojku a bude zde instalován nový plynový kotel. Bilance tepelného výkonu Výpočet tepelných ztrát byl proveden dle ČSN pro parametry uvedené v kapitole Chyba! Nenalezen zdroj odkazů.. V místnostech s okny byla navíc do výpočtu zahrnuta 0,5 násobná intenzita větrání spárami oken, případně provětráváním. Příkony pro vytápění: Vytápění QVYT = Ohřev TUV QTUV = 10,0 kw (přednostní ohřev TUV) Přípojná hodnota zdroje tepla: QplUP = max(qp!; QP) Qp! = 1,0 QVYT + 0,0. QTUv = 15,1kW QJ> = 0,7 Qwr + 1,0 Qruv = 0,57 kw Přípojná hodnota zdroje tepla byla výpočtem stanovena na 0,57 kw Bilance spotřeby tepelné energie 15,1 kw Spotřeba tepelné energie na vytápění byla stanovena denostupňovou metodou, spotřeba tepelné energie na ohřev TUV byla stanovena na základě průměrné denní spotřeby TUV dle profese ZTI následovně: Spotřeba tepelné energie na vytápění Spotřeba tepelné energie na ohřev TUV 3,S MWh/rok 4.9 MWh/rok Celková roční spotřeba tepelné energie 37,4 MWhlrok Kategorizace a množství odpadů Během užívání polyfunkčního objektu budou vznikat odpady z MŠ a OÚ, tzn. budou vznikat převážně tříděné zpětně využitelné odpady, směsný komunální odpad a malé množství odpadů z údržby objektu (např. zářivky) apod. V zásadě budou odpady tříděny na využitelné a nevyužitelné. Využitelné odpady budou tříděny odděleně, podle jednotlivých druhů a kategorii. Odpad, po vytřídění a využití, bude ukládán na skládkách komunálního odpadu nebo bude spalován. Hlavním druhem odpadu kategorie N budou zářivky a výbojky. Veškerý vzniklý odpad kategorie N bude odstraněn odbornými firmami na základě hospodářských smluv. Při uvažovaném celkovém počtu 4 osob (zaměstnanci) a 0 děti á 01/osoba je dostatečným objemem 480 I (cca 4 ks popelnic při odvozu 1x týdne). Odpady, které budou vznikat v území za provozu, budou řešeny v souladu s legislativou platnou v době provozu. K odvozu a odstraňování veškerých odpadů budou využity služby komerčních firem, které mají oprávnění s nakládáním odpadů. Množství a druh emísí do ovzduší Emise z objektu budou produkovány v souvislosti s vytápěním při spalování zemního plynu. Emise z provozu objektu jsou velmi malé. Celkový vliv záměru na kvalitu ovzduší je možné hodnotit jako nevýznamný, nárůsty koncentrací znečišťujících látek po výstavbě se budou pohybovat řádově v setinách ~g.m-3. Třída energetické náročnosti budov Tepelně technický návrh budovy byl proveden tak, aby byly splněny požadavky na energetickou náročnost budovy a aby byly splněny porovnávací ukazatele, které stanoví vyhláška Č. 406/000 Sb. o hospodaření energií, a požadavky stanovené příslušnými harmonizovanými českými technickými normami. Celý objekt bude zateplen a dle zpracovaného energetického auditu bude objekt zařazen z třídy G do třídy C. j) základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Stavba bude zahájena po získání potřebných povolení včetně jejich nabytí právní moci a po získání dotaci. Předpokládané termíny jsou následující: Termín zahájení - 03/015 Termín dokončení 08/015 Výše zmíněné termíny jsou v současné fázi pouze odbornými odhady. DSP - ZM~NA ČÁSTI UŽíVÁNí OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU ŠKOLU A ZATEPLENí CELÉHO OBJEKTU /014

7 k) orientační náklady stavby Cenové náklady výstavby budou podstatným kritériem pro výběr vyššího dodavatele stavby. Pro potřeby stavebního povolení budou sděleny na vyžádání. A.S ČLENĚNí STAVBY NA OBJEKTY A TECHNOLOGiCKÁ ZAŘíZENí Stavba není členěna na stavební objekty. DSP - ZMĚNA ČÁSTI UŽíVÁNí OBJEKTU OBECNíHO ÚŘADU NA MATEŘSKOU ŠKOLU A ZATEPLENí CELÉHO OBJEKTU /014
