P R Ů V O D N Í Z P R Á V A

Transkript

1 A. P R Ů V O D N Í Z P R Á V A

2 Dokumentace: pro PROVÁDĚNÍ STAVBY Datum : 05/ 2013 Projektant : Ing.Josef Bolcek, : B-PROJEKT, ČECHOVA 156, Rožnov p.r. IČ: A1. Identifikační údaje : A1.1 Údaje o stavbě : Název stavby : STADION FC ZUBŘÍ - PŘÍSTAVBA A REKONSTRUKCE ŠATEN Místo stavby : k.ú. : Zubří p.č. 940, 941, 946/2 A1.2 Údaje o stavebníkovi : Investor : FC Zubří, Sídliště 6. Května 491, Zubří A1.3 Údaje o zpracovateli projektové dokumentace : Hlavní projektant : Ing. Josef Bolcek, B-PROJEKT, Čechova 156, Rožnov p.r.; IČ : (v seznamu autor.osob ČKAIT pod č obor : pozemní stavby ) Projektanti jednotlivých částí PDPS : Ing. Josef Bolcek - stavební řešení Tomáš Chytka stavební řešení Ing. Josef Pacula statika Ing. Jindřich Marek elektroinstalace a bleskosvod Pavel Špůrek ZTI,UT,VZT Dušan Vaněk požární bezpečnost staveb A2. Seznam vstupních podkladů : Podkladem k vyhotovení projektové dokumentace pro provádění stavby je : - schválená projektová dokumentace pro stavební řízení ; - stavební povolení Čj.: MěÚ/Výst/3692/2008/Pe ze dne , vydané MěÚ Rožnov p.r.- odborem výstavby a ÚP, s nabytím právní platnosti , - rozhodnutí o prodloužení platnosti staveb. povolení Čj dokumentu : MěÚ-RpR/16901/2011 ze dne , vydané MěÚ Rožnov p.r. odborem výstavby a ÚP, s nabytím právní platnosti ; - aktualizovaná vyjádření správců inž. sítí; - upřesnění koncepčního řešení ( drobné dispoziční změny), konzult. s vlasníkem nemovitosti a provozovatelem zařízení (FC Zubří). A3. Údaje o území : a) rozsah řešeného území Objekt se nachází v k.ú. Zubří na pozemku p.č. 940 zast.plocha a nádvoří a přístavba na p.č.946/2.

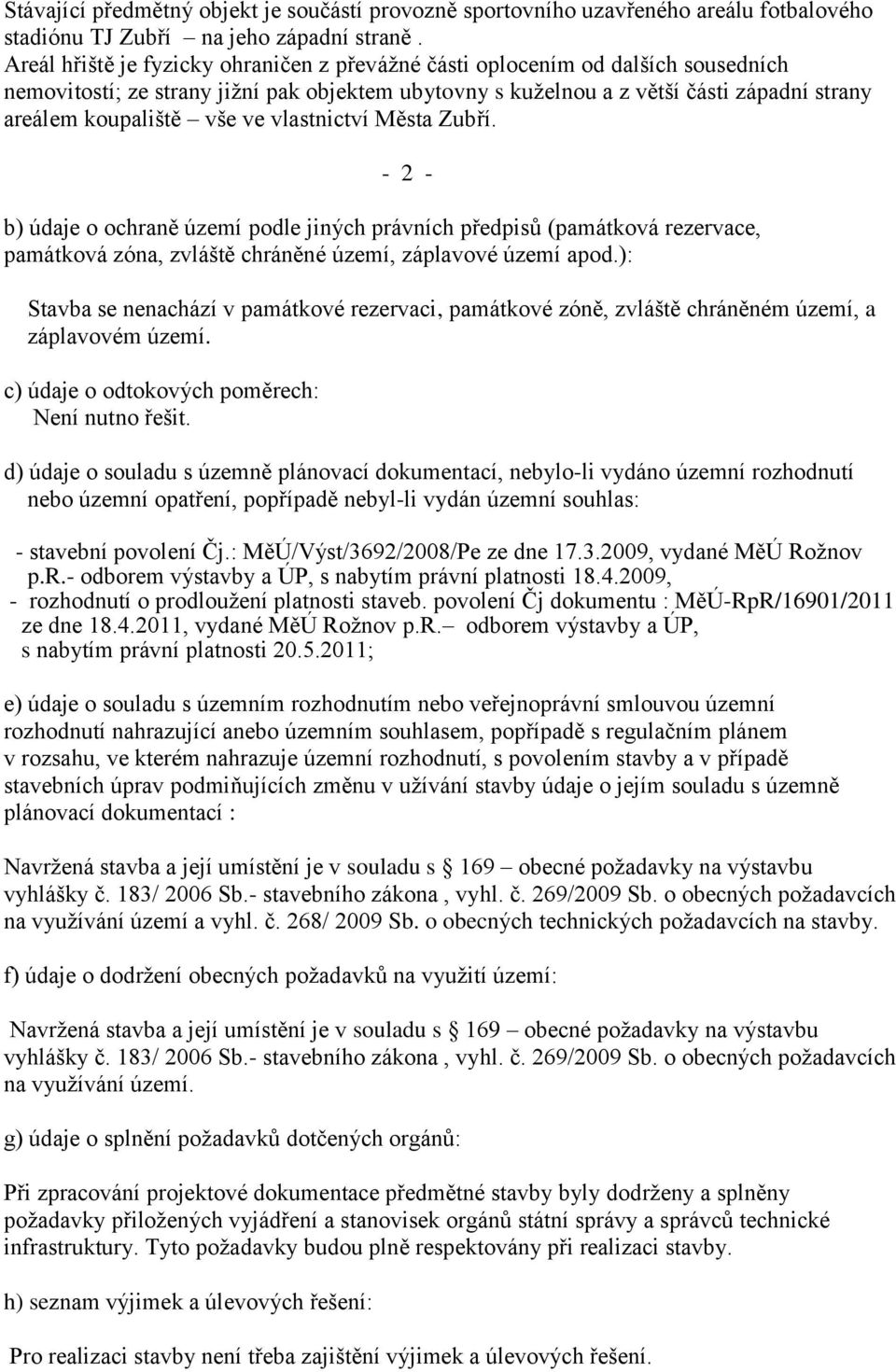

3 Stávající předmětný objekt je součástí provozně sportovního uzavřeného areálu fotbalového stadiónu TJ Zubří na jeho západní straně. Areál hřiště je fyzicky ohraničen z převážné části oplocením od dalších sousedních nemovitostí; ze strany jižní pak objektem ubytovny s kuželnou a z větší části západní strany areálem koupaliště vše ve vlastnictví Města Zubří b) údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.): Stavba se nenachází v památkové rezervaci, památkové zóně, zvláště chráněném území, a záplavovém území. c) údaje o odtokových poměrech: Není nutno řešit. d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas: - stavební povolení Čj.: MěÚ/Výst/3692/2008/Pe ze dne , vydané MěÚ Rožnov p.r.- odborem výstavby a ÚP, s nabytím právní platnosti , - rozhodnutí o prodloužení platnosti staveb. povolení Čj dokumentu : MěÚ-RpR/16901/2011 ze dne , vydané MěÚ Rožnov p.r. odborem výstavby a ÚP, s nabytím právní platnosti ; e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popřípadě s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, s povolením stavby a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací : Navržená stavba a její umístění je v souladu s 169 obecné požadavky na výstavbu vyhlášky č. 183/ 2006 Sb.- stavebního zákona, vyhl. č. 269/2009 Sb. o obecných požadavcích na využívání území a vyhl. č. 268/ 2009 Sb. o obecných technických požadavcích na stavby. f) údaje o dodržení obecných požadavků na využití území: Navržená stavba a její umístění je v souladu s 169 obecné požadavky na výstavbu vyhlášky č. 183/ 2006 Sb.- stavebního zákona, vyhl. č. 269/2009 Sb. o obecných požadavcích na využívání území. g) údaje o splnění požadavků dotčených orgánů: Při zpracování projektové dokumentace předmětné stavby byly dodrženy a splněny požadavky přiložených vyjádření a stanovisek orgánů státní správy a správců technické infrastruktury. Tyto požadavky budou plně respektovány při realizaci stavby. h) seznam výjimek a úlevových řešení: Pro realizaci stavby není třeba zajištění výjimek a úlevových řešení.

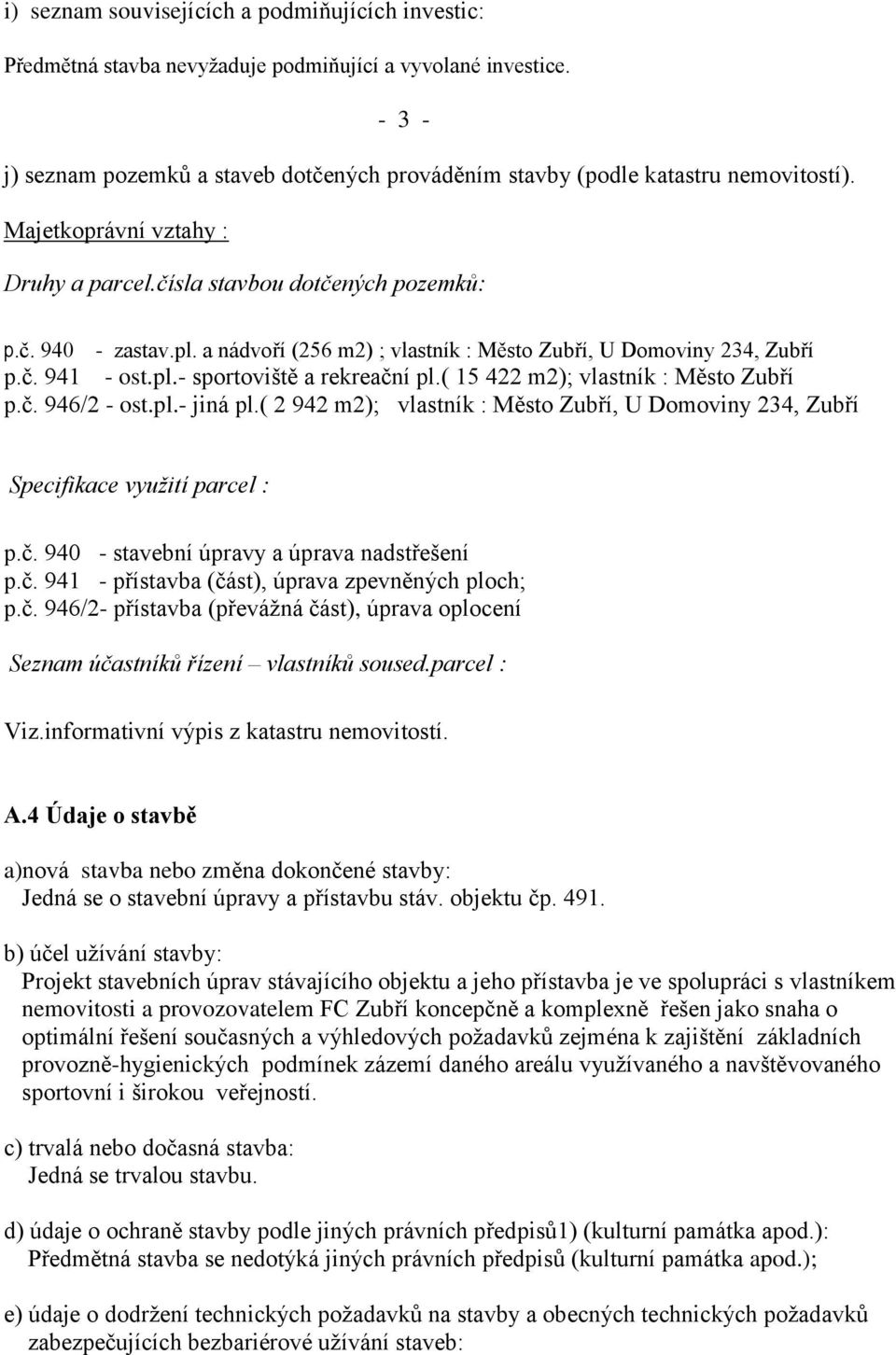

4 i) seznam souvisejících a podmiňujících investic: Předmětná stavba nevyžaduje podmiňující a vyvolané investice j) seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí). Majetkoprávní vztahy : Druhy a parcel.čísla stavbou dotčených pozemků: p.č zastav.pl. a nádvoří (256 m2) ; vlastník : Město Zubří, U Domoviny 234, Zubří p.č ost.pl.- sportoviště a rekreační pl.( m2); vlastník : Město Zubří p.č. 946/2 - ost.pl.- jiná pl.( m2); vlastník : Město Zubří, U Domoviny 234, Zubří Specifikace využití parcel : p.č stavební úpravy a úprava nadstřešení p.č přístavba (část), úprava zpevněných ploch; p.č. 946/2- přístavba (převážná část), úprava oplocení Seznam účastníků řízení vlastníků soused.parcel : Viz.informativní výpis z katastru nemovitostí. A.4 Údaje o stavbě a)nová stavba nebo změna dokončené stavby: Jedná se o stavební úpravy a přístavbu stáv. objektu čp b) účel užívání stavby: Projekt stavebních úprav stávajícího objektu a jeho přístavba je ve spolupráci s vlastníkem nemovitosti a provozovatelem FC Zubří koncepčně a komplexně řešen jako snaha o optimální řešení současných a výhledových požadavků zejména k zajištění základních provozně-hygienických podmínek zázemí daného areálu využívaného a navštěvovaného sportovní i širokou veřejností. c) trvalá nebo dočasná stavba: Jedná se trvalou stavbu. d) údaje o ochraně stavby podle jiných právních předpisů1) (kulturní památka apod.): Předmětná stavba se nedotýká jiných právních předpisů (kulturní památka apod.); e) údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb:

5 Navržená stavba a její umístění je v souladu s 169 obecné požadavky na výstavbu vyhlášky č. 183/ 2006 Sb.- stavebního zákona, vyhl. č. 268/2009 Sb. o obecných technických požadavcích na stavby Vnější nadstřešená rampa pro diváky (cca 0,48-0,66 m pod úrovní podlahy přízemí objektu občerstvení a cca 1,35 m nad terénem v úrovni hrací plochy hřiště) je opatřena betonovým povrchem( dlažba) a je vybavena prostým zábradlím; vstup do provozovny jednoduchého občerstvení venkovními schody nesplňuje v době vydání staveb.povolení příslušné normyobjekt ( jeho přístupy, vnitřní komunikace a hygienická vybavení) není samozřejmě vzhledem k jeho stáří řešen v souladu s s vyhl. č. 398/2009 Sb. o technických požadavcích na stavby pro užívání osobami se sníženou schopností pohybu a orientace. Přístup na krytou rampu, do provozovny občerstvení a k WC, jakož i kabina WC pro veřejnost bude realizován v souladu s vyhl. č. 398/2009 Sb. Venkovní přístupová plocha před provozovnou a WC je zpevněná venk. beton. dlažbou a plynule bez nerovností šikmou rampou se zdrsnělým bet.povrchem bude navazovat na vnitřní keram. dlažbu. Šikmá přístupová rampa navržená na nadstřešené terase je šířky 1500 mm a sklonu max. 1:12. Rampa bude po obou stranách opatřena madly ve výši 900 mm s přesahem 150 mm začátek šikmé rampy; madlo při konci rampy plynule navazuje na zábradlí terasy s toutéž výškou. Rampa bude po obou stranách ve výšce 250 mm opatřena navíc vodící tyčí. Výškový rozdíl vodorovné venkovní vstupní plochy oproti podlaze provozovny a WC činí max. 20 mm. Průchodná šířka křídla dveří bude min. 900 mm; dveřní práh snížený- max.20 mm. Dveřní křídla musí být zaskleny min. od výšky 400 mm nebo proskleny nerozbitným sklem a ve výšce 800 až 900 mm opatřeny vodorovnými madly přes celou jejich šířku, umístěnými na straně opačné,než jsou dveřní závěsy. Zámek dveří musí být umístěn ve výšce nejvýše 1000 mm od podlahy, klika nejvýše 1100 mm. f) údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů: Při zpracování projektové dokumentace předmětné stavby byly dodrženy a splněny požadavky přiložených vyjádření a stanovisek orgánů státní správy a správců technické infrastruktury. Tyto požadavky budou plně respektovány při realizaci stavby g) seznam výjimek a úlevových řešení: Na předmětnou stavbu bylo vydáno stavební povolení. Vyjímky a úlevová řešení nebyly předmětem stavebního řízení. h) navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů / pracovníků apod.): - Zastavěná plocha - stávající..256 m2 - přístavba 90 m2 Celkem zastavěná plocha 346,0 m2

6 - Užitková plocha - Šatny sportovců. 41,8 m2 Hlasatelna.. 10,4 m2 Komunikace,WC, sprchy 44,3 m2 Místnosti techn. vybavení.. 6,2 m2-5 - Sklad prádla. 5,3 m2 Zázemí rozhodčích.. 14,2 m2 Občerstvení- personální zázemí ,5 m2 Občerstvení nápojový bar. 5,3 m2 Občerstvení konzumní místnost.. 46,9 m2 Občerstvení zádveří 4,0 m2 Hygienická zázemí. 9,3 m2 Venkovní krytá rampa 72,3 m užitková plocha celkem :.. 288,5 m2 - Obestavěný prostor objektu - jižní část - přízemí 355,7 m3 - sever.část přízemí 333,5 m3 - nadstřešení (J+S část) 252,7 m3 celkem obestavěný prostor : 941,9 m3 - Počet pracovníků zařízení : - správce areálu ( údržba,úklid) 1 - občerstvení (OSVČ) Kapacity šatny sportovců (3 x 12 hráčů) 36 míst - počet rozhodčích konzumní místnost občerstvení (stávající) 25 míst - výroba jednoduchých pokrmů max. 25 jídel/den -Základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.): - elektrická energie : instal. výkon..24,2 kw činitel soudobosti. 0,7 výpočtový výkon..16,9 kw - zásobování zemním plynem stávající - produkované množství odpadních vod. stávající -třída energetické náročnosti budovy.. C -Základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy): Předpokládaná lhůta výstavby :....3 měsíce (od 06/2013 do 08/2013) Stavba bude realizována v jedné etapě - za vyloučení provozu stáv. provozovny občerstvení.

7 -Orientační náklady stavby tis. Kč A.5 Členění stavby na objekty a technická a technologická zařízení Stavební objekty : SO 01 stavební úpravy obj. čp. 491 a přístavba; SO 02 úprava zpevněných ploch Inženýrské objekty : IO 01 úprava přípojky jednotné kanalizace IO 02 - nová vodovodní přípojka ( jiná stavba- není součástí této PD) Provozní soubory : stavba neobsahuje provozní soubory Zpracoval : Ing. Josef Bolcek Datum : 05 / 2013
