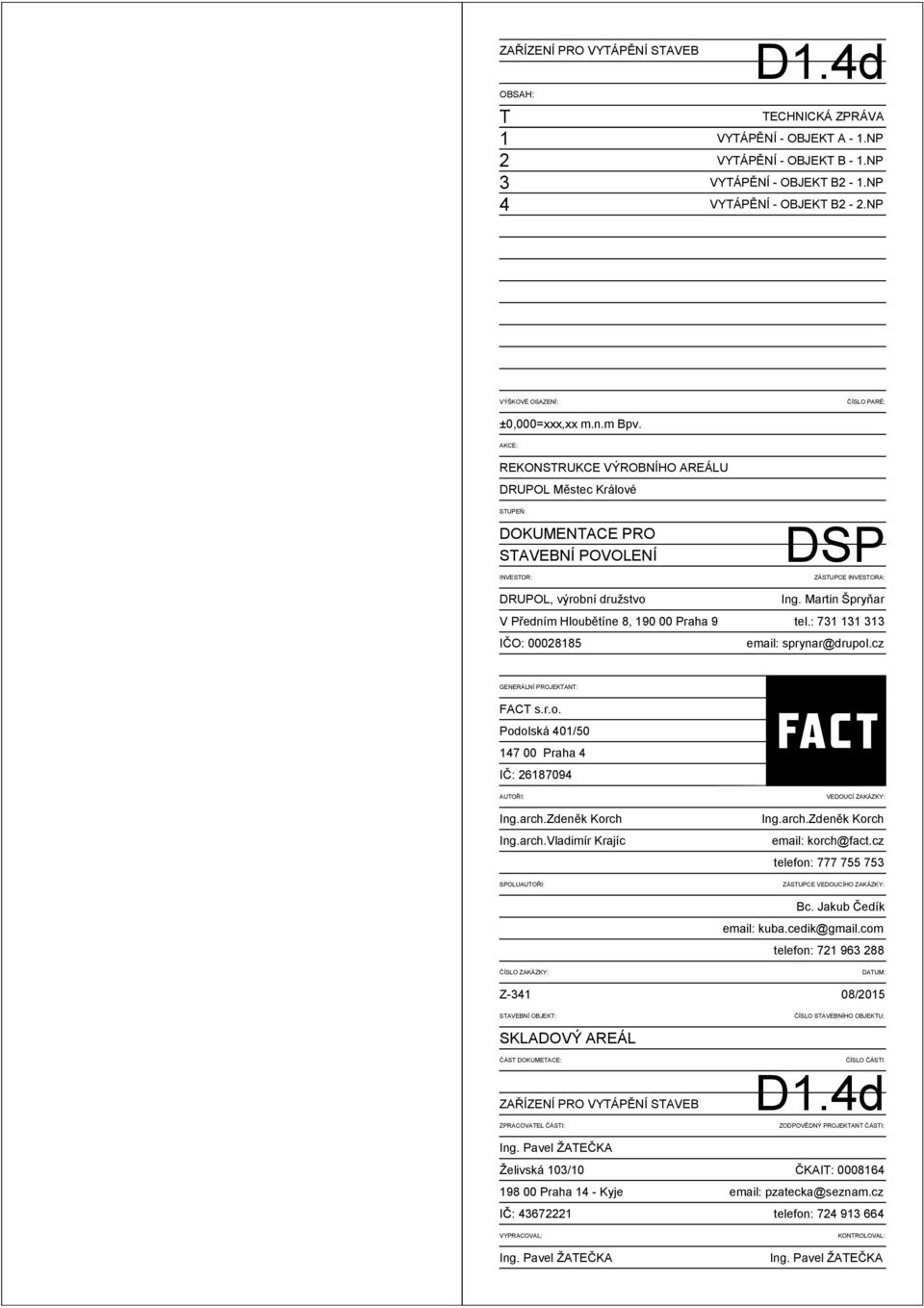

1 ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB OBSAH: T TECHNICKÁ ZPRÁVA VYTÁPĚNÍ - OBJEKT A - 1.NP VYTÁPĚNÍ - OBJEKT B - 1.NP VYTÁPĚNÍ - OBJEKT B2-1.NP VYTÁPĚNÍ - OBJEKT B2-2.NP VÝŠKOVÉ OSAZENÍ: ČÍSLO PARÉ: ±0,000=xxx,xx m.n.m Bpv. AKCE: REKONSTRUKCE VÝROBNÍHO AREÁLU DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: V Předním Hloubětíne 8, Praha 9 IČO: DSP ZÁSTUPCE INVESTORA: Ing. Martin Špryňar tel.: sprynar@drupol.cz GENERÁLNÍ PROJEKTANT: FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: Ing.arch.Vladimír Krajíc SPOLUAUTOŘI: VEDOUCÍ ZAKÁZKY: korch@fact.cz telefon: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: Bc. Jakub Čedík kuba.cedik@gmail.com telefon: ČÍSLO ZAKÁZKY: Z-341 STAVEBNÍ OBJEKT: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: Praha 14 - Kyje IČ: VYPRACOVAL: DATUM: 08/2015 ČÍSLO STAVEBNÍHO OBJEKTU: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: ČKAIT: pzatecka@seznam.cz telefon: KONTROLOVAL:

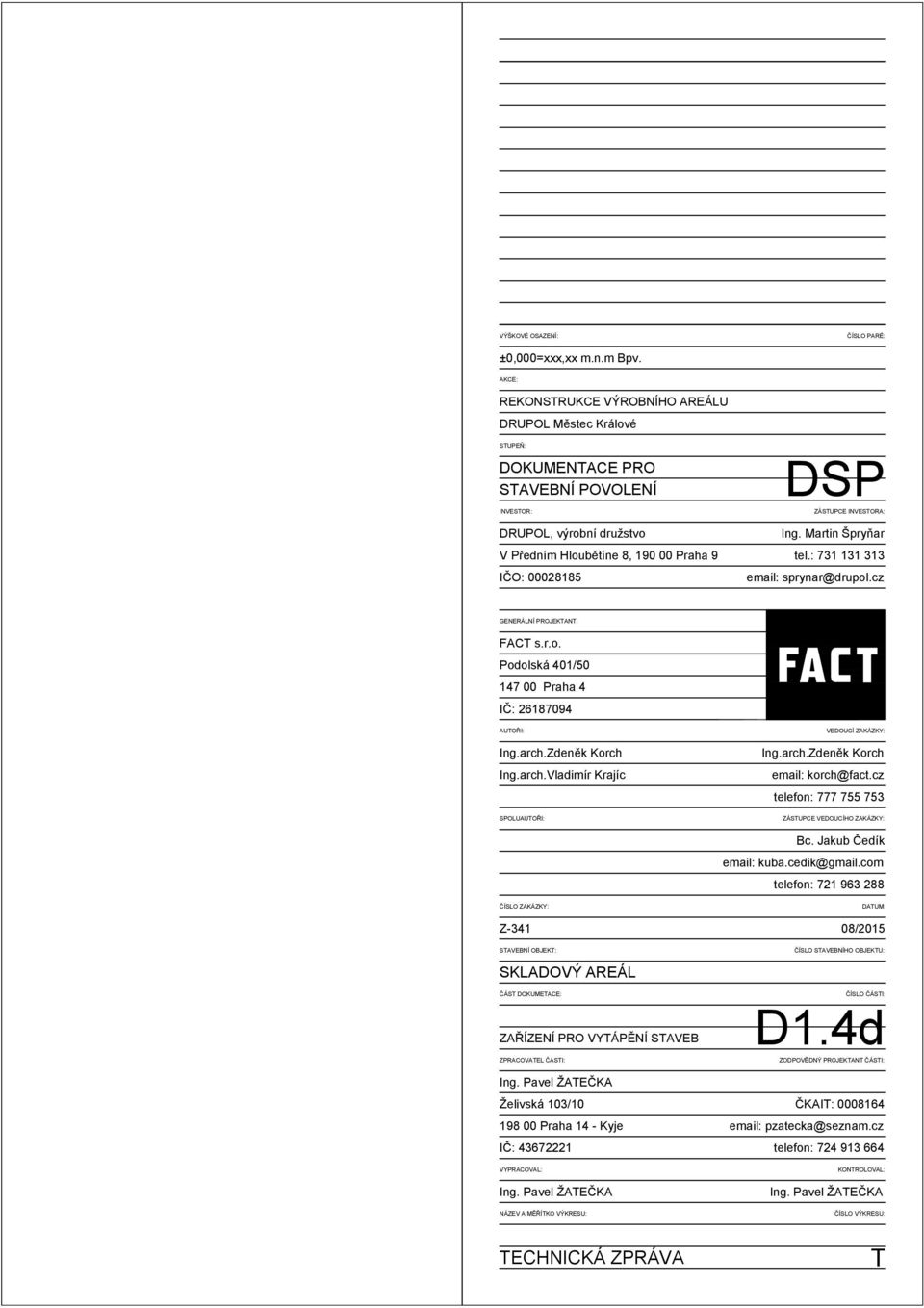

2 VÝŠKOVÉ OSAZENÍ: ČÍSLO PARÉ: ±0,000=xxx,xx m.n.m Bpv. AKCE: REKONSTRUKCE VÝROBNÍHO AREÁLU DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: V Předním Hloubětíne 8, Praha 9 IČO: DSP ZÁSTUPCE INVESTORA: Ing. Martin Špryňar tel.: sprynar@drupol.cz GENERÁLNÍ PROJEKTANT: FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: Ing.arch.Vladimír Krajíc SPOLUAUTOŘI: VEDOUCÍ ZAKÁZKY: korch@fact.cz telefon: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: Bc. Jakub Čedík kuba.cedik@gmail.com telefon: ČÍSLO ZAKÁZKY: Z-341 STAVEBNÍ OBJEKT: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: Praha 14 - Kyje IČ: VYPRACOVAL: NÁZEV A MĚŘÍTKO VÝKRESU: DATUM: 08/2015 ČÍSLO STAVEBNÍHO OBJEKTU: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: ČKAIT: pzatecka@seznam.cz telefon: KONTROLOVAL: ČÍSLO VÝKRESU: TECHNICKÁ ZPRÁVA T

3 Legenda : LEGENDA : Příslušenství radiátor Radik : VÝŠKOVÉ OSAZENÍ: ČÍSLO PARÉ: Příslušenství sahara Monzun : Příslušenství infrazářič Helios : ±0,000=xxx,xx m.n.m Bpv. AKCE: REKONSTRUKCE VÝROBNÍHO AREÁLU DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: DSP ZÁSTUPCE INVESTORA: Ing. Martin Špryňar V Předním Hloubětíne 8, Praha 9 tel.: IČO: sprynar@drupol.cz GENERÁLNÍ PROJEKTANT: FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: VEDOUCÍ ZAKÁZKY: 1.03 Ing.arch.Vladimír Krajíc korch@fact.cz telefon: SPOLUAUTOŘI: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: Bc. Jakub Čedík kuba.cedik@gmail.com telefon: ČÍSLO ZAKÁZKY: Z-341 STAVEBNÍ OBJEKT: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: Praha 14 - Kyje IČ: VYPRACOVAL: DATUM: 08/2015 ČÍSLO STAVEBNÍHO OBJEKTU: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: ČKAIT: pzatecka@seznam.cz telefon: KONTROLOVAL: NÁZEV A MĚŘÍTKO VÝKRESU: VYTÁPĚNÍ - OBJEKT A - 1.NP 1:50 ČÍSLO VÝKRESU: 01

4 1.07 Legenda : LEGENDA : 1.02 Příslušenství radiátor Radik : VÝŠKOVÉ OSAZENÍ: ČÍSLO PARÉ: Příslušenství sahara Monzun : ±0,000=xxx,xx m.n.m Bpv. AKCE: REKONSTRUKCE VÝROBNÍHO AREÁLU 1.01 Příslušenství infrazářič Helios : DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: DSP ZÁSTUPCE INVESTORA: Ing. Martin Špryňar V Předním Hloubětíne 8, Praha 9 tel.: IČO: sprynar@drupol.cz GENERÁLNÍ PROJEKTANT: FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: VEDOUCÍ ZAKÁZKY: Ing.arch.Vladimír Krajíc korch@fact.cz telefon: SPOLUAUTOŘI: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: Bc. Jakub Čedík kuba.cedik@gmail.com telefon: ČÍSLO ZAKÁZKY: DATUM: Z /2015 STAVEBNÍ OBJEKT: ČÍSLO STAVEBNÍHO OBJEKTU: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: ČKAIT: B B Praha 14 - Kyje IČ: VYPRACOVAL: pzatecka@seznam.cz telefon: KONTROLOVAL: NÁZEV A MĚŘÍTKO VÝKRESU: VYTÁPĚNÍ - OBJEKT B - 1.NP 1:50 ČÍSLO VÝKRESU: 02

5 1.NP T Legenda : LEGENDA : Příslušenství radiátor Radik : 1.04 Příslušenství sahara Monzun : VÝŠKOVÉ OSAZENÍ: ±0,000=xxx,xx m.n.m Bpv. ČÍSLO PARÉ: AKCE: REKONSTRUKCE VÝROBNÍHO AREÁLU Příslušenství infrazářič Helios : DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: DSP ZÁSTUPCE INVESTORA: 1.11 V Předním Hloubětíne 8, Praha 9 IČO: Ing. Martin Špryňar tel.: sprynar@drupol.cz 1.12 GENERÁLNÍ PROJEKTANT: FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: Ing.arch.Vladimír Krajíc VEDOUCÍ ZAKÁZKY: korch@fact.cz telefon: SPOLUAUTOŘI: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: 1.03 ČÍSLO ZAKÁZKY: Z-341 Bc. Jakub Čedík kuba.cedik@gmail.com telefon: DATUM: 08/2015 STAVEBNÍ OBJEKT: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: ČÍSLO STAVEBNÍHO OBJEKTU: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: Praha 14 - Kyje IČ: ČKAIT: pzatecka@seznam.cz telefon: B B2 VYPRACOVAL: NÁZEV A MĚŘÍTKO VÝKRESU: VYTÁPĚNÍ - OBJEKT B2-1.NP 1:50 KONTROLOVAL: ČÍSLO VÝKRESU: 03

6 Legenda : LEGENDA : T1 Příslušenství radiátor Radik : VÝŠKOVÉ OSAZENÍ: ČÍSLO PARÉ: Příslušenství sahara Monzun : ±0,000=xxx,xx m.n.m Bpv. AKCE: Příslušenství infrazářič Helios : REKONSTRUKCE VÝROBNÍHO AREÁLU DRUPOL Městec Králové STUPEŇ: DOKUMENTACE PRO STAVEBNÍ POVOLENÍ INVESTOR: DSP ZÁSTUPCE INVESTORA: Ing. Martin Špryňar 2.07 V Předním Hloubětíne 8, Praha 9 IČO: tel.: sprynar@drupol.cz GENERÁLNÍ PROJEKTANT: 2.01 FACT s.r.o. Podolská 401/ Praha 4 IČ: AUTOŘI: Ing.arch.Vladimír Krajíc SPOLUAUTOŘI: VEDOUCÍ ZAKÁZKY: korch@fact.cz telefon: ZÁSTUPCE VEDOUCÍHO ZAKÁZKY: 2.05 ČÍSLO ZAKÁZKY: Z-341 Bc. Jakub Čedík kuba.cedik@gmail.com telefon: DATUM: 08/2015 STAVEBNÍ OBJEKT: SKLADOVÝ AREÁL ČÁST DOKUMETACE: ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB ZPRACOVATEL ČÁSTI: ČÍSLO STAVEBNÍHO OBJEKTU: ČÍSLO ČÁSTI: ZODPOVĚDNÝ PROJEKTANT ČÁSTI: Praha 14 - Kyje IČ: ČKAIT: pzatecka@seznam.cz telefon: VYPRACOVAL: KONTROLOVAL: NÁZEV A MĚŘÍTKO VÝKRESU: VYTÁPĚNÍ - OBJEKT B2-2.NP 1:50 ČÍSLO VÝKRESU: 04

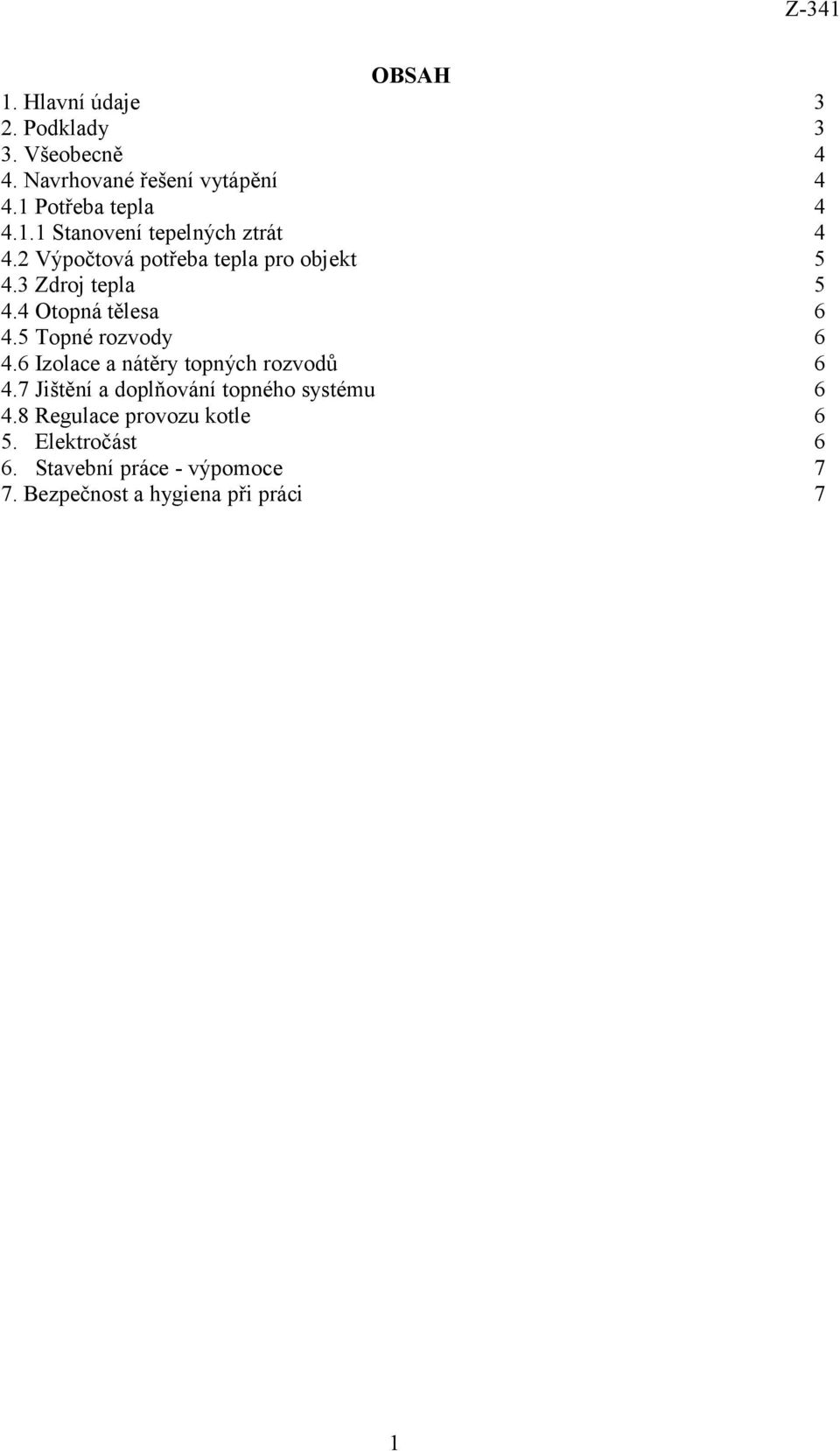

7 OBSAH 1. Hlavní údaje 3 2. Podklady 3 3. Všeobecně 4 4. Navrhované řešení vytápění Potřeba tepla Stanovení tepelných ztrát Výpočtová potřeba tepla pro objekt Zdroj tepla Otopná tělesa Topné rozvody Izolace a nátěry topných rozvodů Jištění a doplňování topného systému Regulace provozu kotle 6 5. Elektročást 6 6. Stavební práce - výpomoce 7 7. Bezpečnost a hygiena při práci 7 1

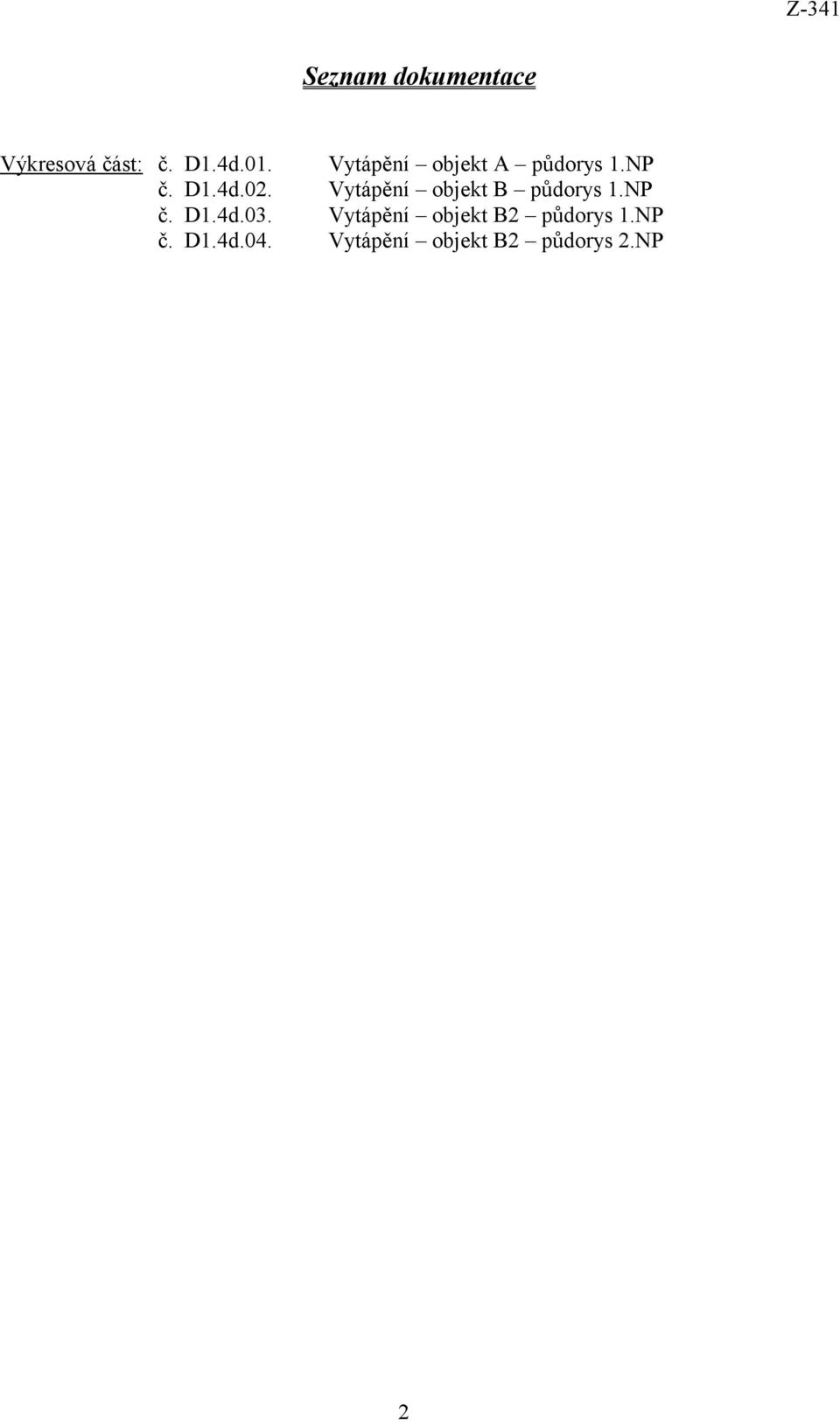

8 Seznam dokumentace Výkresová část: č..01. Vytápění objekt A půdorys 1.NP č..02. Vytápění objekt B půdorys 1.NP č..03. Vytápění objekt B2 půdorys 1.NP č..04. Vytápění objekt B2 půdorys 2.NP 2

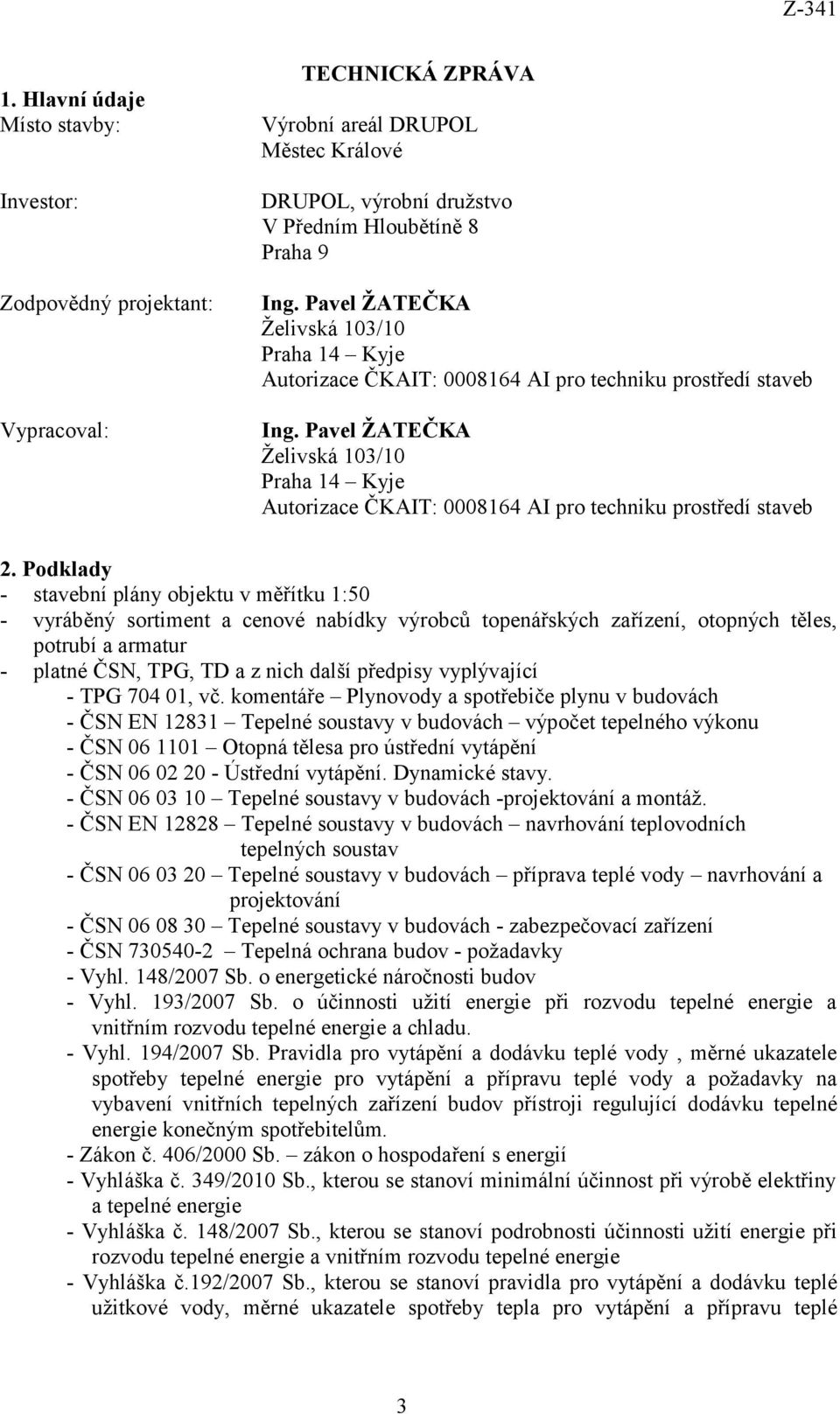

9 1. Hlavní údaje Místo stavby: Investor: Zodpovědný projektant: Vypracoval: TECHNICKÁ ZPRÁVA Výrobní areál DRUPOL Městec Králové V Předním Hloubětíně 8 Praha 9 Praha 14 Kyje Autorizace ČKAIT: AI pro techniku prostředí staveb Praha 14 Kyje Autorizace ČKAIT: AI pro techniku prostředí staveb 2. Podklady - stavební plány objektu v měřítku 1:50 - vyráběný sortiment a cenové nabídky výrobců topenářských zařízení, otopných těles, potrubí a armatur - platné ČSN, TPG, TD a z nich další předpisy vyplývající - TPG , vč. komentáře Plynovody a spotřebiče plynu v budovách - ČSN EN Tepelné soustavy v budovách výpočet tepelného výkonu - ČSN Otopná tělesa pro ústřední vytápění - ČSN Ústřední vytápění. Dynamické stavy. - ČSN Tepelné soustavy v budovách -projektování a montáž. - ČSN EN Tepelné soustavy v budovách navrhování teplovodních tepelných soustav - ČSN Tepelné soustavy v budovách příprava teplé vody navrhování a projektování - ČSN Tepelné soustavy v budovách - zabezpečovací zařízení - ČSN Tepelná ochrana budov - požadavky - Vyhl. 148/2007 Sb. o energetické náročnosti budov - Vyhl. 193/2007 Sb. o účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu. - Vyhl. 194/2007 Sb. Pravidla pro vytápění a dodávku teplé vody, měrné ukazatele spotřeby tepelné energie pro vytápění a přípravu teplé vody a požadavky na vybavení vnitřních tepelných zařízení budov přístroji regulující dodávku tepelné energie konečným spotřebitelům. - Zákon č. 406/2000 Sb. zákon o hospodaření s energií - Vyhláška č. 349/2010 Sb., kterou se stanoví minimální účinnost při výrobě elektřiny a tepelné energie - Vyhláška č. 148/2007 Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie - Vyhláška č.192/2007 Sb., kterou se stanoví pravidla pro vytápění a dodávku teplé užitkové vody, měrné ukazatele spotřeby tepla pro vytápění a přípravu teplé 3

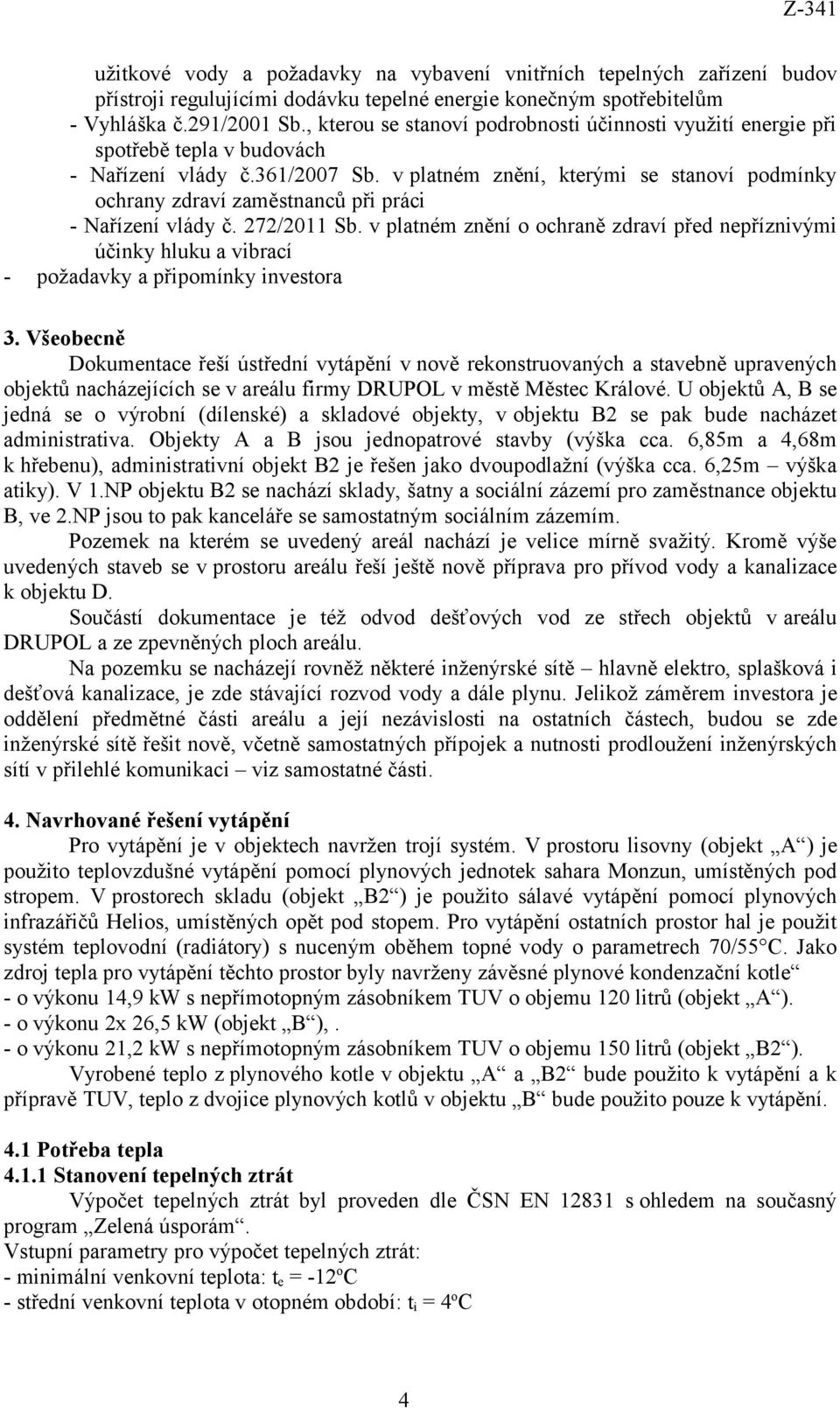

10 užitkové vody a požadavky na vybavení vnitřních tepelných zařízení budov přístroji regulujícími dodávku tepelné energie konečným spotřebitelům - Vyhláška č.291/2001 Sb., kterou se stanoví podrobnosti účinnosti využití energie při spotřebě tepla v budovách - Nařízení vlády č.361/2007 Sb. v platném znění, kterými se stanoví podmínky ochrany zdraví zaměstnanců při práci - Nařízení vlády č. 272/2011 Sb. v platném znění o ochraně zdraví před nepříznivými účinky hluku a vibrací - požadavky a připomínky investora 3. Všeobecně Dokumentace řeší ústřední vytápění v nově rekonstruovaných a stavebně upravených objektů nacházejících se v areálu firmy DRUPOL v městě Městec Králové. U objektů A, B se jedná se o výrobní (dílenské) a skladové objekty, v objektu B2 se pak bude nacházet administrativa. Objekty A a B jsou jednopatrové stavby (výška cca. 6,85m a 4,68m k hřebenu), administrativní objekt B2 je řešen jako dvoupodlažní (výška cca. 6,25m výška atiky). V 1.NP objektu B2 se nachází sklady, šatny a sociální zázemí pro zaměstnance objektu B, ve 2.NP jsou to pak kanceláře se samostatným sociálním zázemím. Pozemek na kterém se uvedený areál nachází je velice mírně svažitý. Kromě výše uvedených staveb se v prostoru areálu řeší ještě nově příprava pro přívod vody a kanalizace k objektu D. Součástí dokumentace je též odvod dešťových vod ze střech objektů v areálu DRUPOL a ze zpevněných ploch areálu. Na pozemku se nacházejí rovněž některé inženýrské sítě hlavně elektro, splašková i dešťová kanalizace, je zde stávající rozvod vody a dále plynu. Jelikož záměrem investora je oddělení předmětné části areálu a její nezávislosti na ostatních částech, budou se zde inženýrské sítě řešit nově, včetně samostatných přípojek a nutnosti prodloužení inženýrských sítí v přilehlé komunikaci viz samostatné části. 4. Navrhované řešení vytápění Pro vytápění je v objektech navržen trojí systém. V prostoru lisovny (objekt A ) je použito teplovzdušné vytápění pomocí plynových jednotek sahara Monzun, umístěných pod stropem. V prostorech skladu (objekt B2 ) je použito sálavé vytápění pomocí plynových infrazářičů Helios, umístěných opět pod stopem. Pro vytápění ostatních prostor hal je použit systém teplovodní (radiátory) s nuceným oběhem topné vody o parametrech 70/55 C. Jako zdroj tepla pro vytápění těchto prostor byly navrženy závěsné plynové kondenzační kotle - o výkonu 14,9 kw s nepřímotopným zásobníkem TUV o objemu 120 litrů (objekt A ). - o výkonu 2x 26,5 kw (objekt B ),. - o výkonu 21,2 kw s nepřímotopným zásobníkem TUV o objemu 150 litrů (objekt B2 ). Vyrobené teplo z plynového kotle v objektu A a B2 bude použito k vytápění a k přípravě TUV, teplo z dvojice plynových kotlů v objektu B bude použito pouze k vytápění. 4.1 Potřeba tepla Stanovení tepelných ztrát Výpočet tepelných ztrát byl proveden dle ČSN EN s ohledem na současný program Zelená úsporám. Vstupní parametry pro výpočet tepelných ztrát: - minimální venkovní teplota: t e = -12 o C - střední venkovní teplota v otopném období: t i = 4 o C 4

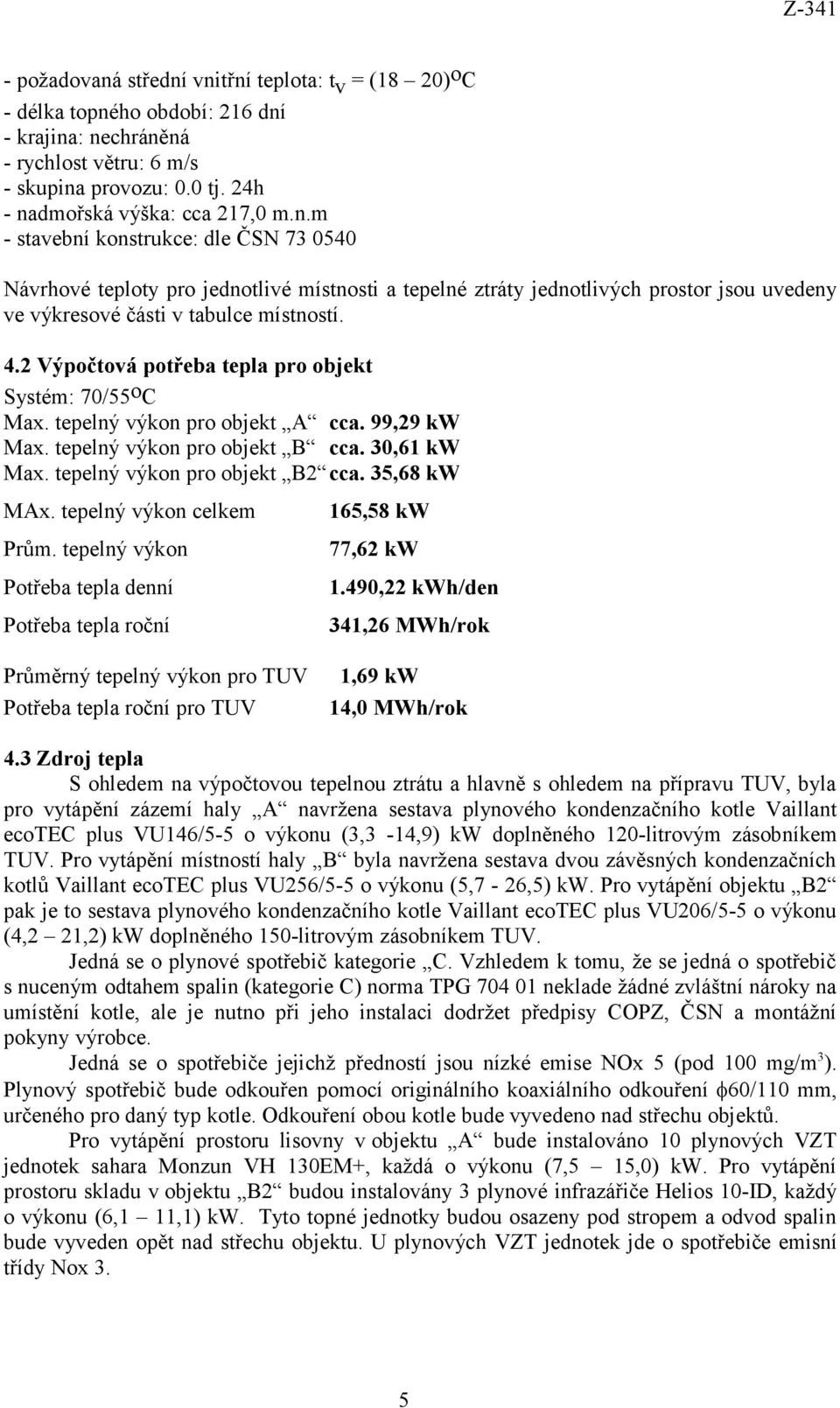

11 - požadovaná střední vnitřní teplota: t v = (18 20) o C - délka topného období: 216 dní - krajina: nechráněná - rychlost větru: 6 m/s - skupina provozu: 0.0 tj. 24h - nadmořská výška: cca 217,0 m.n.m - stavební konstrukce: dle ČSN Návrhové teploty pro jednotlivé místnosti a tepelné ztráty jednotlivých prostor jsou uvedeny ve výkresové části v tabulce místností. 4.2 Výpočtová potřeba tepla pro objekt Systém: 70/55 o C Max. tepelný výkon pro objekt A cca. 99,29 kw Max. tepelný výkon pro objekt B cca. 30,61 kw Max. tepelný výkon pro objekt B2 cca. 35,68 kw MAx. tepelný výkon celkem Prům. tepelný výkon Potřeba tepla denní Potřeba tepla roční 165,58 kw 77,62 kw 1.490,22 kwh/den 341,26 MWh/rok Průměrný tepelný výkon pro TUV 1,69 kw Potřeba tepla roční pro TUV 14,0 MWh/rok 4.3 Zdroj tepla S ohledem na výpočtovou tepelnou ztrátu a hlavně s ohledem na přípravu TUV, byla pro vytápění zázemí haly A navržena sestava plynového kondenzačního kotle Vaillant ecotec plus VU146/5-5 o výkonu (3,3-14,9) kw doplněného 120-litrovým zásobníkem TUV. Pro vytápění místností haly B byla navržena sestava dvou závěsných kondenzačních kotlů Vaillant ecotec plus VU256/5-5 o výkonu (5,7-26,5) kw. Pro vytápění objektu B2 pak je to sestava plynového kondenzačního kotle Vaillant ecotec plus VU206/5-5 o výkonu (4,2 21,2) kw doplněného 150-litrovým zásobníkem TUV. Jedná se o plynové spotřebič kategorie C. Vzhledem k tomu, že se jedná o spotřebič s nuceným odtahem spalin (kategorie C) norma TPG neklade žádné zvláštní nároky na umístění kotle, ale je nutno při jeho instalaci dodržet předpisy COPZ, ČSN a montážní pokyny výrobce. Jedná se o spotřebiče jejichž předností jsou nízké emise NOx 5 (pod 100 mg/m 3 ). Plynový spotřebič bude odkouřen pomocí originálního koaxiálního odkouření φ60/110 mm, určeného pro daný typ kotle. Odkouření obou kotle bude vyvedeno nad střechu objektů. Pro vytápění prostoru lisovny v objektu A bude instalováno 10 plynových VZT jednotek sahara Monzun VH 130EM+, každá o výkonu (7,5 15,0) kw. Pro vytápění prostoru skladu v objektu B2 budou instalovány 3 plynové infrazářiče Helios 10-ID, každý o výkonu (6,1 11,1) kw. Tyto topné jednotky budou osazeny pod stropem a odvod spalin bude vyveden opět nad střechu objektu. U plynových VZT jednotek jde o spotřebiče emisní třídy Nox 3. 5

12 4.4 Otopná tělesa Pro vytápění prostor objektů (mimo prostor, kde jsou osazeny podstropní plynové jednotky) jsou navržena ocelová desková otopná tělesa RADIK VK. Tyto tělesa budou již od výrobce na přívodu opatřeny ventilovou vložkou Heimeier Všechna tělesa v pobytových místnostech budou vybavena termostatickou hlavicí Heimeier typ K. Všechna otopná tělesa budou napojena výhradně ze zdi. 4.5 Topné rozvody Topné rozvody pro napojení topných těles budou provedeny z měděných trubek spojovaných pájením. Topné rozvody budou vedeny buď v podlahách, resp. v předstěnách obvodových zdí, popř. v příčkách. Po instalaci otopného systému budou veškeré rozvody řádně propláchnuty a následně bude provedena tlaková a topná zkouška otopného systému na jejímž základě bude otopný systém zaregulován. 4.6 Izolace a nátěry topných rozvodů Měděné topné rozvody budou opatřeny tepelnou izolací např. TUBOLIT, MIRELON, apod. o min. tloušťce určující vyhláška 193/2007 Sb. Jelikož rozvod je měděný, není nutno jej před izolováním opatřovat nátěrem. 4.7 Jištění a doplňování topného systému Topný systém plynových kotlů je tlakově jištěn uzavřenou tlakovou expansní nádobou o objemu cca. 12 l a pojistným ventilem, které jsou součástí kotle. U kaskádové sestavy dvojice plynových kotlů v objektu B bude instalována přídavná expanzní nádoba o objemu 50 litrů. Množství vody v systémech bude doplňována dopouštěním vody z vodovodního rozvodu. Odvzdušnění otopných systémů bude zajištěno na topných tělesech. Vypouštění otopných systémů bude zajištěno na nejnižších místech rozvodů (paty stoupaček a nad podlahou u kotle) vypouštěcími kohouty a dále u jednotlivých otopných těles pomocí regulačních radiátorových šroubení s možností vypouštění. 4.8 Regulace provozu kotle V rámci této profese bude připojena ke kotli ekvithermní regulace, pro zajištění správného chodu kotle. Typ regulace bude podle zvoleného výrobce kotle. Pro plynové VZT jednotky budou v prostorách haly a mycí linky umístěny termostaty, které zajistí plynulou regulaci výkonu jednotek, vč. regulace otáček vzduchového ventilátoru. Při montáži budou respektovány požadavky výrobce zdroje tepla, které jsou uvedeny v pokynech pro montáž zařízení. 5. Elektročást Tato dokumentace neřeší elektroinstalaci, proto je následující text pouze informativní. Při připojení kotle na el. instalaci se postupuje dle ČSN , část I. (umístění v zóně 3), současně se provede zvýšená ochrana pospojování podle ČSN Topné soustavy jsou vybaveny plynovými kotli s oběhovými čerpadly, rozvody TUV čerpadli cirkulačními. Lisovna (objekt A ) a sklad (objekt B2 ) je vybaveny topnými plynovými VZT jednotkami, jejichž součástí jsou i ventilátory. K el. instalaci jsou kotle, resp. VZT plynové jednotky, či cirkulační čerpadla TUV připojeny přes samostatný jistič 10A. Připojení se provede kabelem CYKY 3C x 1.5 mm 2. Při připojení je nutno respektovat požadavky výrobce kotle, VZT jednotky popř. čerpadel, které jsou dodávány s jednotlivými 6

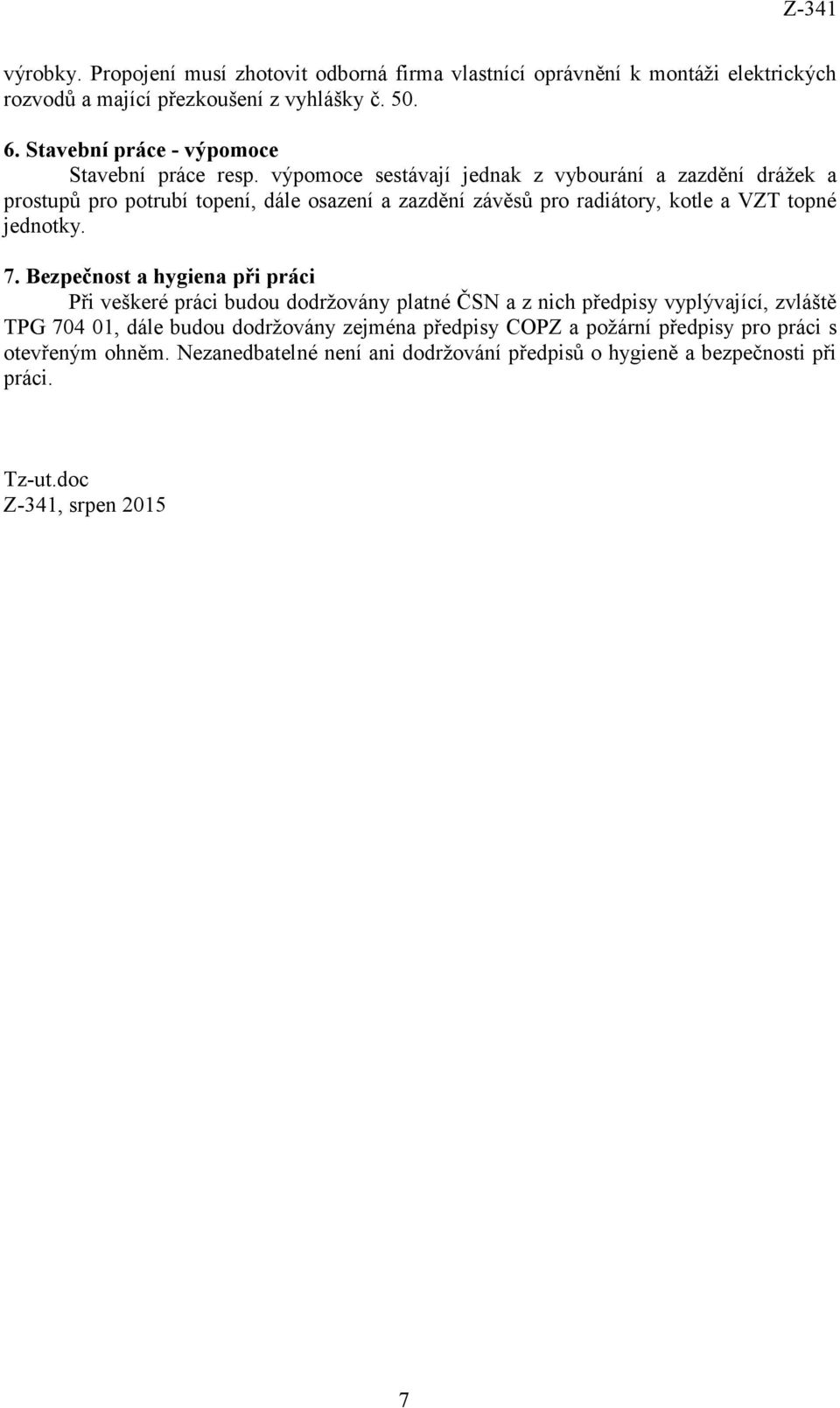

13 výrobky. Propojení musí zhotovit odborná firma vlastnící oprávnění k montáži elektrických rozvodů a mající přezkoušení z vyhlášky č Stavební práce - výpomoce Stavební práce resp. výpomoce sestávají jednak z vybourání a zazdění drážek a prostupů pro potrubí topení, dále osazení a zazdění závěsů pro radiátory, kotle a VZT topné jednotky. 7. Bezpečnost a hygiena při práci Při veškeré práci budou dodržovány platné ČSN a z nich předpisy vyplývající, zvláště TPG , dále budou dodržovány zejména předpisy COPZ a požární předpisy pro práci s otevřeným ohněm. Nezanedbatelné není ani dodržování předpisů o hygieně a bezpečnosti při práci. Tz-ut.doc Z-341, srpen
