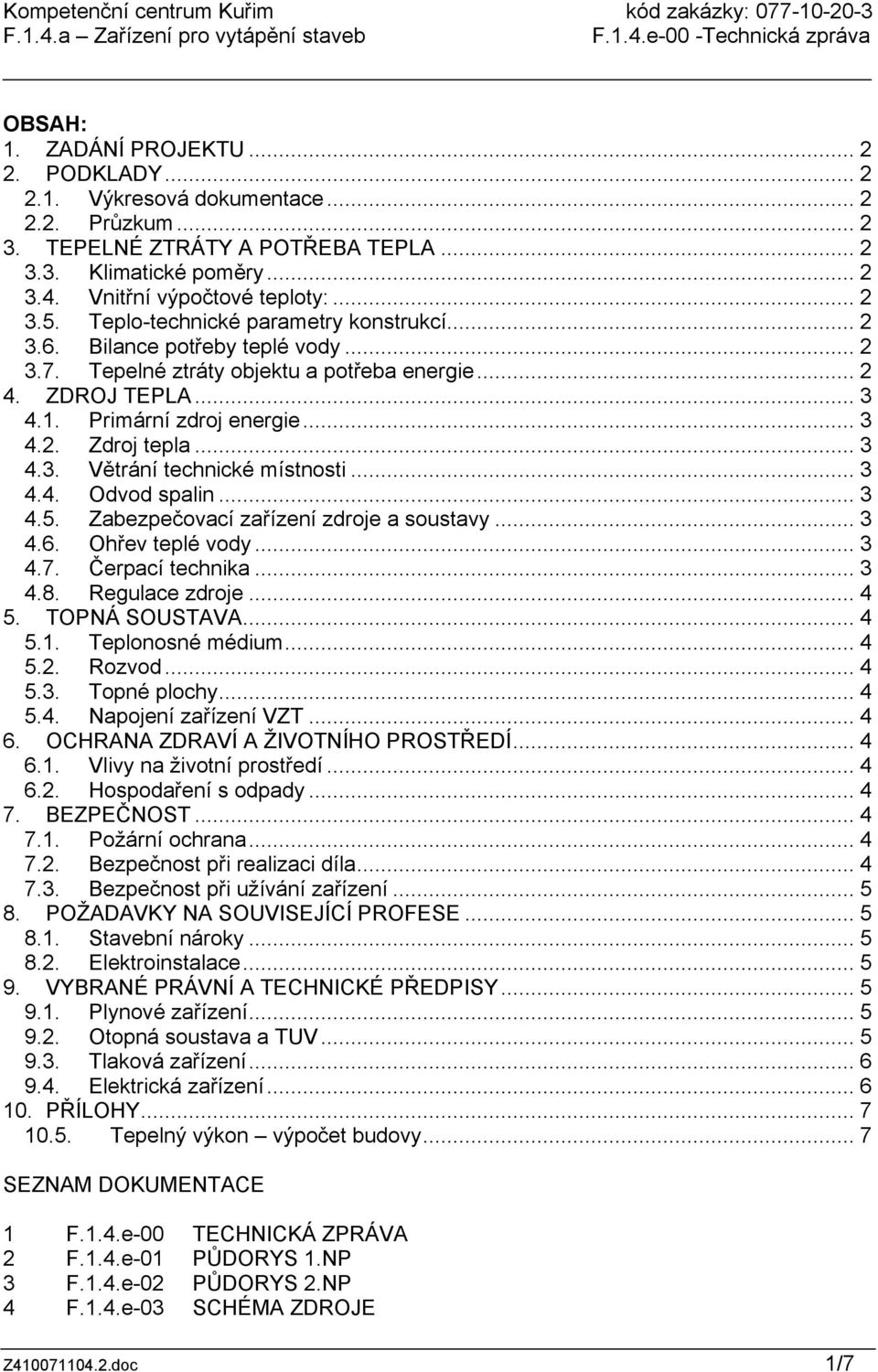

1 OBSAH: 1. ZADÁNÍ PROJEKTU PODKLADY Výkresová dokumentace Průzkum TEPELNÉ ZTRÁTY A POTŘEBA TEPLA Klimatické poměry Vnitřní výpočtové teploty: Teplo-technické parametry konstrukcí Bilance potřeby teplé vody Tepelné ztráty objektu a potřeba energie ZDROJ TEPLA Primární zdroj energie Zdroj tepla Větrání technické místnosti Odvod spalin Zabezpečovací zařízení zdroje a soustavy Ohřev teplé vody Čerpací technika Regulace zdroje TOPNÁ SOUSTAVA Teplonosné médium Rozvod Topné plochy Napojení zařízení VZT OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Vlivy na životní prostředí Hospodaření s odpady BEZPEČNOST Požární ochrana Bezpečnost při realizaci díla Bezpečnost při užívání zařízení POŽADAVKY NA SOUVISEJÍCÍ PROFESE Stavební nároky Elektroinstalace VYBRANÉ PRÁVNÍ A TECHNICKÉ PŘEDPISY Plynové zařízení Otopná soustava a TUV Tlaková zařízení Elektrická zařízení PŘÍLOHY Tepelný výkon výpočet budovy... 7 SEZNAM DOKUMENTACE 1 F.1.4.e-00 TECHNICKÁ ZPRÁVA 2 F.1.4.e-01 PŮDORYS 1.NP 3 F.1.4.e-02 PŮDORYS 2.NP 4 F.1.4.e-03 SCHÉMA ZDROJE Z doc 1/7

.. 3 4.3. Větrání technické místnosti... 3 4.4. Odvod spalin... 3 4.5. Zabezpečovací zařízení zdroje a soustavy... 3 4.6. Ohřev teplé vody... 3 4.7. Čerpací technika... 3 4.8. Regulace zdroje... 4 5.

2 1. ZADÁNÍ PROJEKTU Projekt řeší celkovou náhradu stávající topné soustavy v rámci celkové rekonstrukce objektu s maximálním využitím stávajícího zdroje tepla a ohřívače teplé vody. Pro objekt je požadována teplovodní topná soustava s deskovými tělesy. Vytápění objektu bude v centrální těžké laboratoři zcela a v ostatních laboratořích částečně zajištěno vzduchotechnickou větrací soustavou. Stávající topná soustava včetně topných těles bude demontována do šrotu. 2. PODKLADY 2.1. Výkresová dokumentace Podkladem projektu je stavební dokumentace objektu pro stavební povolení Průzkum Průzkumem na místě bylo zjištěno sestavení stávajícího zdroje vytápění. 3. TEPELNÉ ZTRÁTY A POTŘEBA TEPLA 3.3. Klimatické poměry Klimatická oblast 2 (Brno) Oblastní výpočtová teplota dle ČSN C Roční průměrná teplota 5,1 C Intenzita výměny vzduchu n50 5 h-1 Stínící součinitel e 0,03 mírné zastínění 3.4. Vnitřní výpočtové teploty: provozní místnosti 20 C vstup 10 C 3.5. Teplo-technické parametry konstrukcí Teplo-technické parametry konstrukcí byly určeny z podkladů dle ČSN Bilance potřeby teplé vody Počet osob: 36 Celková potřeba TV na směnu: 604 l Roční potřeba TV: l 3.7. Tepelné ztráty objektu a potřeba energie Tepelné ztráty obytné objektu dle ČSN EN 12831: W. Výpočtová roční potřeba energie na vytápění: kwh/rok. Měrná potřeba tepla na vytápění: 45,6 kwh/m2.rok. Potřeba energie pro ohřev teplé vody: kwh/rok Z doc 2/7

Vytápění objektu bude v centrální těžké laboratoři zcela a v ostatních laboratořích částečně zajištěno vzduchotechnickou větrací soustavou.

3 4. ZDROJ TEPLA 4.1. Primární zdroj energie Primárním zdrojem energie pro vytápění a ohřev vody je zemní plyn z plynovodu v areálu. Výpočtová roční potřeba plynu je 6360 m 3 /rok Zdroj tepla Zdrojem tepla je dvojice stávajících plynových kotlů. Typ kotle: 2 x VITOGAS Jmenovitý výkon: 2 x 48 kw Spotřeba plynu: max. 2 x 5,1 m3/hod 4.3. Větrání technické místnosti Posouzení objemu a větrání technické místnosti s plynovými kotli vychází z požadavku uvedených v TPG Objem vzduchu pro spalování: Q j 96 3 Vs 1,1 1,1 2,5 311m / h 0,85 Přívod spalovacího vzduchu bude zajištěn ve smyslu článku b) pravidel neuzavíratelným otvorem co nejníže u podlahy. Velkost volného průřezu otvoru: minimální velikost 0,001 x 96 = 0,096 m 2 Pro zajištění hygienického větrání technické místnosti bude zřízen větrací otvor velikosti volného průřezu 0,025 m 2 těsně pod stropem místnosti Odvod spalin Odvod spalin je řešen stávajícím ocelovým fasádním komínem. Výpočet není předmětem projektu Zabezpečovací zařízení zdroje a soustavy Zdroj a topná soustava jsou zabezpečeny stávající tlakovou expanzní nádobou objemu 300 l a pojistnými ventily instalovanými na jednotlivých kotlích. Stávající ohřívač vody je zajištěn bezpečnostní sestavou dle ČSN a expanzní nádobou objemu 25 l Ohřev teplé vody Teplá voda bude ohřívána ve stávajícím nepřímo vytápěném ohřívači OKC 300 NTR objemu 300 l o výkonu topné vložky 48 kw Čerpací technika Nucený oběh topného média v primárním okruhu bude zajištěn stávajícím oběhovým čerpadlem UPS Oběh topného média soustavou ústředního vytápění bude zajištěn stávajícím oběhovým čerpadlem MAGNA Z doc 3/7

hod 4.3. Větrání technické místnosti Posouzení objemu a větrání technické místnosti s plynovými kotli vychází z požadavku uvedených v TPG 704 01.

4 4.8. Regulace zdroje Pro regulaci zdroje, ohřevu teplé vody a topné soustavy bude využito stávající zařízení MaR. Regulace potřeby tepla pro zařízení VZT bude součástí projektu VZT. 5. TOPNÁ SOUSTAVA 5.1. Teplonosné médium Teplonosným médiem celé topné soustavy je topná voda o výpočtovém teplotní spádu 75/60 C Rozvod Je navržen souproudý trubní rozvod z trubek měděných uložených v jednotlivých podlažích v konstrukci podlahy případně ve stávajícím topném kanále Topné plochy Pro vytápění objektu jsou navržena desková topná tělesa vybavená termostatickými ventily s individuelně ovládanými hlavicemi Napojení zařízení VZT K jednotkám VZT je navržen přívod a odvod topné vody z trubek měděných vedených po stavební konstrukci částečně krytých podhledy. 6. OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ 6.1. Vlivy na životní prostředí Plynový kotel během svého provozu bude produkovat emise vznikající spalováním zemního plynu. Vzhledem k zateplení objektu lze předpokládat menší produkci emisí oproti stávajícímu stavu. Výpočtové množství emise CO 2 : V co2 = 1,0037 x 6360 = 6384 m 3 /rok 6.2. Hospodaření s odpady Při instalaci zařízení i jeho provozu je nutno plnit požadavky na hospodaření s odpady dle zák. 185/01 Sb. ve znění pozdějších předpisů. 7. BEZPEČNOST 7.1. Požární ochrana Při instalaci a provozu zařízení nejsou kladeny zvláštní požadavky na požární ochranu Bezpečnost při realizaci díla Bezpečnost při realizací díla zajišťuje zhotovitel ve smyslu zák. 262/2006 ve znění pozdějších předpisů (Zákoník práce) a vyhl. 324/ bezpečnost práce a technických zařízení při stavebních pracích. Veškeré práce mohou provádět pouze osoby (fyzické i právnické) s odpovídající kvalifikací. Z doc 4/7

Rozvod Je navržen souproudý trubní rozvod z trubek měděných uložených v jednotlivých podlažích v konstrukci podlahy případně ve stávajícím topném kanále. 5.3.

5 7.3. Bezpečnost při užívání zařízení Při provozu zařízení smí zařízení obsluhovat zaškolená osoba. Při obsluze zařízení je nutno dodržovat postupy uvedené v návodech k obsluze zařízení a pokynech pro obsluhu zařízení. Předání návodů a pokynů pro obsluhu zařízení a zaškolení obsluhy je povinností zhotovitele zařízení. 8. POŽADAVKY NA SOUVISEJÍCÍ PROFESE 8.1. Stavební nároky Požadavky na stavební profese spočívají zejména ve vybourání a následném zapravení prostupů a drážek pro trubní vedení Elektroinstalace Pro zařízení ÚT je nutno zajistit přívod el. energie technické místnosti a její napojení na stávající rozvaděč a zařízení MaR. 9. VYBRANÉ PRÁVNÍ A TECHNICKÉ PŘEDPISY Při instalaci zařízení a jeho provozu je nutno dodržet zejména následující právní a technické předpisy 9.1. Plynové zařízení vyhl. 21/79 Sb. v platném znění, kterou se určují vyhrazená plynová zařízení vyhl. 85/78 Sb. v platném znění o kontrolách, revizích a zkouškách plynových zařízení vyhl. 48/82 Sb. v platném znění, kterou se stanoví požadavky k zajištění bezpečnosti práce a technických zařízení ČSN EN 1775 Plynovody v budovách TPG Plynová odběrná zařízení v budovách ČSN Plynová zařízení - zásady provozu TPG Plynoměry, umísťování a provoz TPG Připojování odběrných zařízení a jejich uvádění do provozu ČSN Označování potrubí dle provozní tekutiny ČSN Plynové kotelny 9.2. Otopná soustava a TUV ČSN ČSN EN ČSN EN ČSN ČSN ČSN EN ČSN EN vyhl. 91/93 Sb. ČSN ČSN Tepel. soustavy projektování a montáž Tepel. soustavy navrhování Podlahové vytápění - montáž Tepel. soustavy - příprava teplé vody, navrhování Tepel. soustavy zabezpečovací zařízení Tepel. soustavy Návod pro provoz Tepel. soustavy Návod pro provoz Nízkotlaké kotelny Bezpečnost svařování a řezání plamenem Bezpečnost svařování obloukem Z doc 5/7

Předání návodů a pokynů pro obsluhu zařízení a zaškolení obsluhy je povinností zhotovitele zařízení. 8. POŽADAVKY NA SOUVISEJÍCÍ PROFESE 8.1.

6 9.3. Tlaková zařízení vyhl. 18/79 Sb. v platném znění, kterou se určují vyhrazená tlaková zařízení ČSN Tlakové nádoby stabilní provozní požadavky 9.4. Elektrická zařízení vyhl. 20/79 Sb v platném znění, kterou se určují vyhrazená elektrická zařízení vyhl. 50/78 Sb. v platném znění o odborné způsobilosti v elektrotechnice ČSN EN ,2 Obsluha a práce na elektrických zařízeních ČSN Bezpečnostní předpisy pro elektrická zařízení určená k užívání osobami bez elektrotechnické kvalifikace ČSN Elektrické instalace nízkého napětí leden 2011 Ing. Jiří Dudek Z doc 6/7

20/79 Sb v platném znění, kterou se určují vyhrazená elektrická zařízení vyhl. 50/78 Sb.

7 10. PŘÍLOHY Tepelný výkon výpočet budovy Z doc 7/7
