RESTAURÁTORSKÝ PRŮZKUM RESTAURÁTORSKÝ ZÁMĚR. Tábor Kostel sv. Jakuba - Dřevěná architektura oltáře sv. Jakuba a Filipa. Srpen 2010

Transkript

1 RESTAURÁTORSKÁ DOKUMENTACE RESTAURÁTORSKÝ PRŮZKUM RESTAURÁTORSKÝ ZÁMĚR Tábor Kostel sv. Jakuba - Dřevěná architektura oltáře sv. Jakuba a Filipa Srpen 00 Mgr. Jiří Fiala akademický sochař a restaurátor ART KODIAK s.r.o.

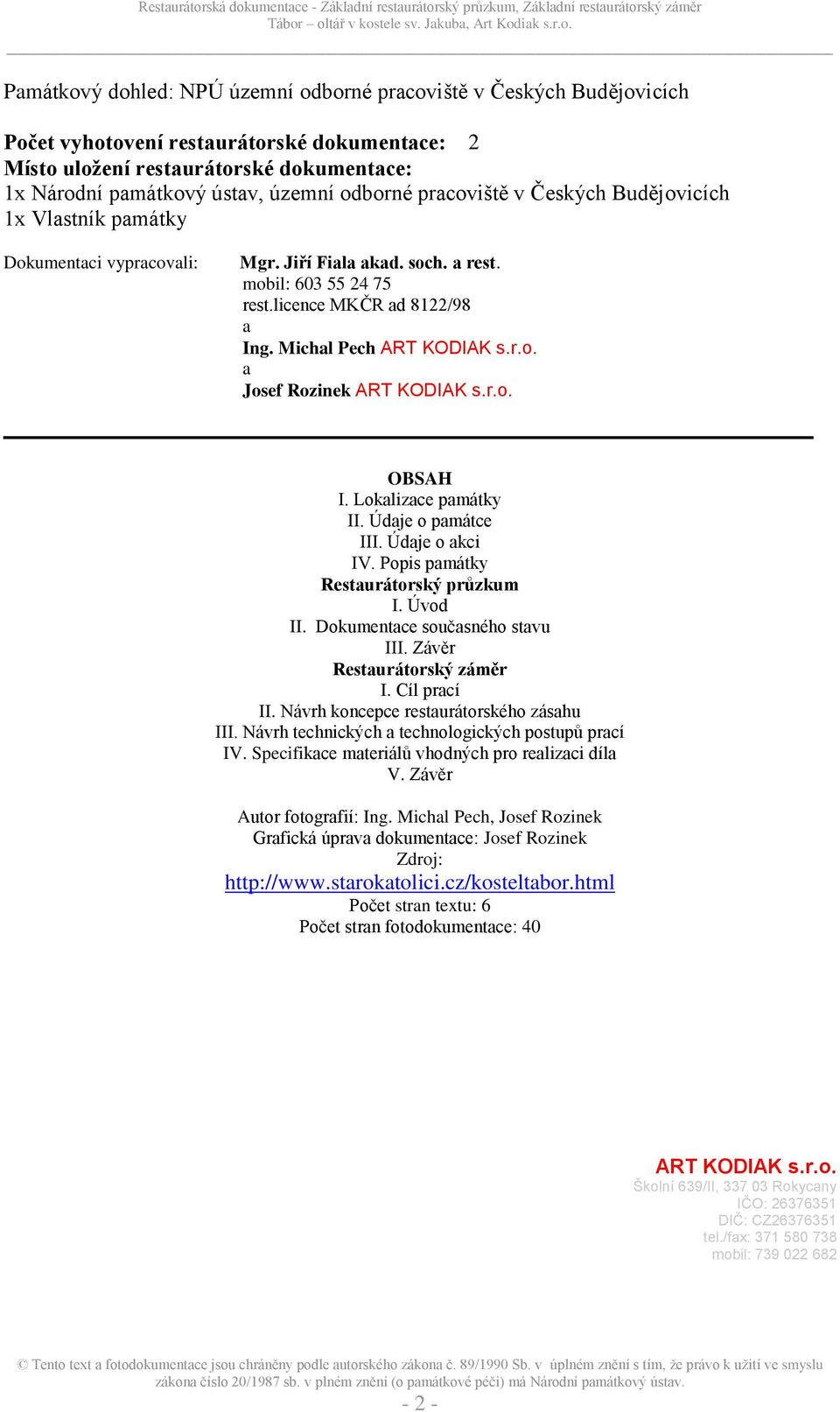

2 Památkový dohled: NPÚ územní odborné pracoviště v Českých Budějovicích Počet vyhotovení restaurátorské dokumentace: Místo uložení restaurátorské dokumentace: x Národní památkový ústav, územní odborné pracoviště v Českých Budějovicích x Vlastník památky Dokumentaci vypracovali: Mgr. Jiří Fiala akad. soch. a rest. mobil: rest.licence MKČR ad 8/98 a Ing. Michal Pech ART KODIAK s.r.o. a Josef Rozinek ART KODIAK s.r.o. OBSAH I. Lokalizace památky II. Údaje o památce III. Údaje o akci IV. Popis památky Restaurátorský průzkum I. Úvod II. Dokumentace současného stavu III. Závěr Restaurátorský záměr I. Cíl prací II. Návrh koncepce restaurátorského zásahu III. Návrh technických a technologických postupů prací IV. Specifikace materiálů vhodných pro realizaci díla V. Závěr Autor fotografií: Ing. Michal Pech, Josef Rozinek Grafická úprava dokumentace: Josef Rozinek Zdroj: Počet stran textu: 6 Počet stran fotodokumentace: 40 ART KODIAK s.r.o. Školní 69/II, 7 0 Rokycany IČO: 6765 DIČ: CZ6765 tel./fax: mobil:

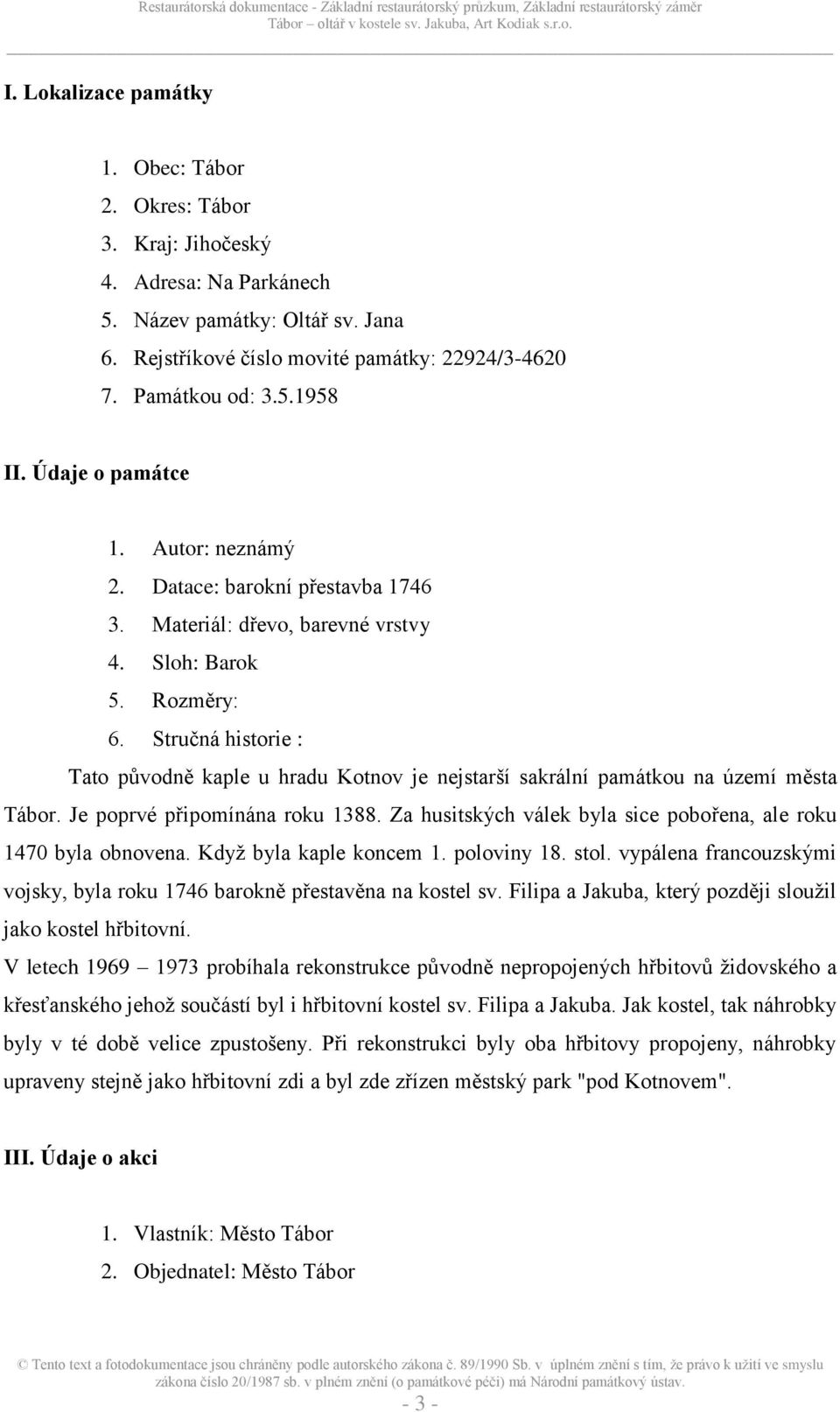

3 I. Lokalizace památky. Obec: Tábor. Okres: Tábor. Kraj: Jihočeský 4. Adresa: Na Parkánech 5. Název památky: Oltář sv. Jana 6. Rejstříkové číslo movité památky: 94/ Památkou od: II. Údaje o památce. Autor: neznámý. Datace: barokní přestavba 746. Materiál: dřevo, barevné vrstvy 4. Sloh: Barok 5. Rozměry: 6. Stručná historie : Tato původně kaple u hradu Kotnov je nejstarší sakrální památkou na území města Tábor. Je poprvé připomínána roku 88. Za husitských válek byla sice pobořena, ale roku 470 byla obnovena. Když byla kaple koncem. poloviny 8. stol. vypálena francouzskými vojsky, byla roku 746 barokně přestavěna na kostel sv. Filipa a Jakuba, který později sloužil jako kostel hřbitovní. V letech probíhala rekonstrukce původně nepropojených hřbitovů židovského a křesťanského jehož součástí byl i hřbitovní kostel sv. Filipa a Jakuba. Jak kostel, tak náhrobky byly v té době velice zpustošeny. Při rekonstrukci byly oba hřbitovy propojeny, náhrobky upraveny stejně jako hřbitovní zdi a byl zde zřízen městský park "pod Kotnovem". III. Údaje o akci. Vlastník: Město Tábor. Objednatel: Město Tábor - -

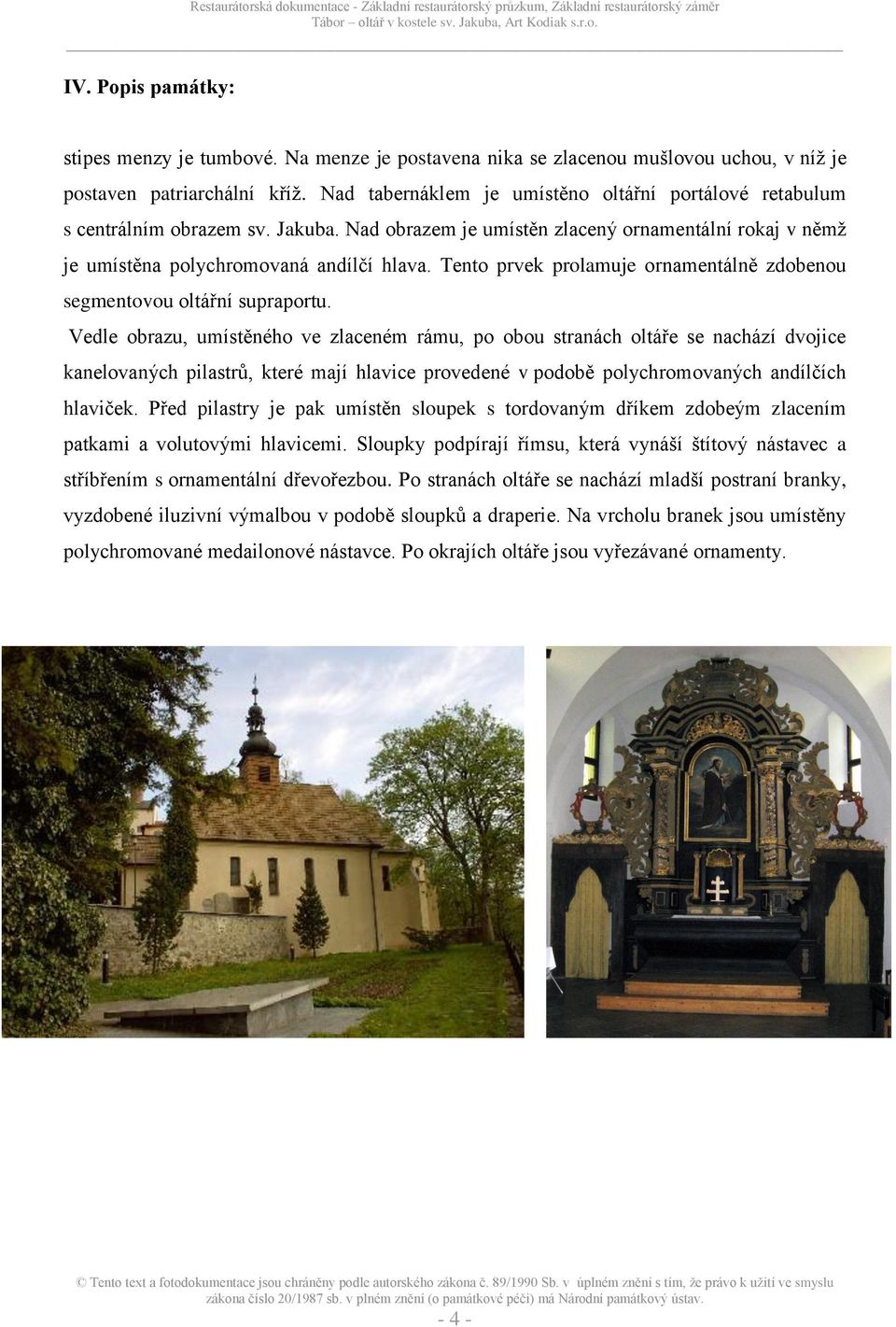

4 IV. Popis památky: stipes menzy je tumbové. Na menze je postavena nika se zlacenou mušlovou uchou, v níž je postaven patriarchální kříž. Nad tabernáklem je umístěno oltářní portálové retabulum s centrálním obrazem sv. Jakuba. Nad obrazem je umístěn zlacený ornamentální rokaj v němž je umístěna polychromovaná andílčí hlava. Tento prvek prolamuje ornamentálně zdobenou segmentovou oltářní supraportu. Vedle obrazu, umístěného ve zlaceném rámu, po obou stranách oltáře se nachází dvojice kanelovaných pilastrů, které mají hlavice provedené v podobě polychromovaných andílčích hlaviček. Před pilastry je pak umístěn sloupek s tordovaným dříkem zdobeým zlacením patkami a volutovými hlavicemi. Sloupky podpírají římsu, která vynáší štítový nástavec a stříbřením s ornamentální dřevořezbou. Po stranách oltáře se nachází mladší postraní branky, vyzdobené iluzivní výmalbou v podobě sloupků a draperie. Na vrcholu branek jsou umístěny polychromované medailonové nástavce. Po okrajích oltáře jsou vyřezávané ornamenty

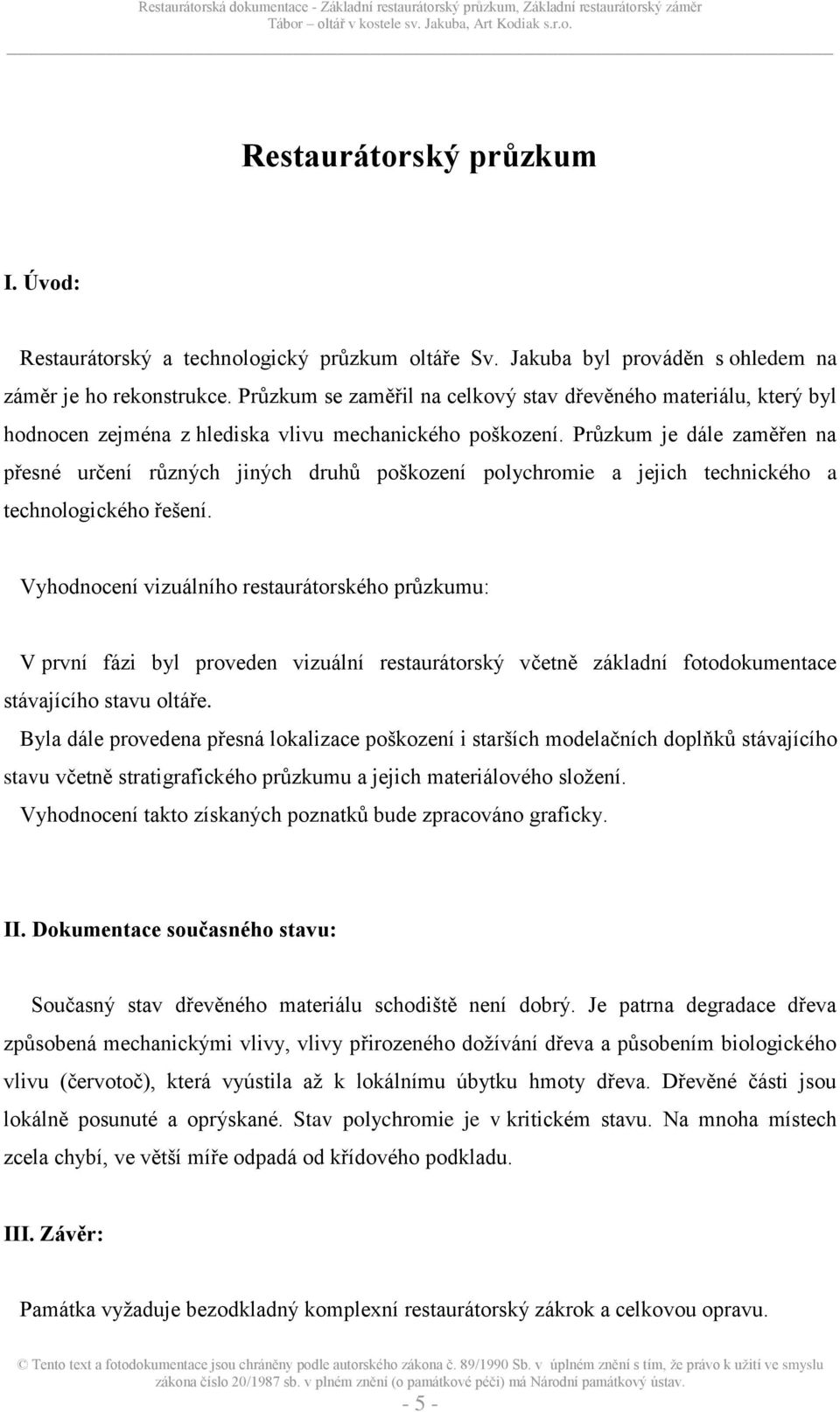

5 Restaurátorský průzkum I. Úvod: Restaurátorský a technologický průzkum oltáře Sv. Jakuba byl prováděn s ohledem na záměr je ho rekonstrukce. Průzkum se zaměřil na celkový stav dřevěného materiálu, který byl hodnocen zejména z hlediska vlivu mechanického poškození. Průzkum je dále zaměřen na přesné určení různých jiných druhů poškození polychromie a jejich technického a technologického řešení. Vyhodnocení vizuálního restaurátorského průzkumu: V první fázi byl proveden vizuální restaurátorský včetně základní fotodokumentace stávajícího stavu oltáře. Byla dále provedena přesná lokalizace poškození i starších modelačních doplňků stávajícího stavu včetně stratigrafického průzkumu a jejich materiálového složení. Vyhodnocení takto získaných poznatků bude zpracováno graficky. II. Dokumentace současného stavu: Současný stav dřevěného materiálu schodiště není dobrý. Je patrna degradace dřeva způsobená mechanickými vlivy, vlivy přirozeného dožívání dřeva a působením biologického vlivu (červotoč), která vyústila až k lokálnímu úbytku hmoty dřeva. Dřevěné části jsou lokálně posunuté a oprýskané. Stav polychromie je v kritickém stavu. Na mnoha místech zcela chybí, ve větší míře odpadá od křídového podkladu. III. Závěr: Památka vyžaduje bezodkladný komplexní restaurátorský zákrok a celkovou opravu

6 Restaurátorský záměr I. Cíl prací: Cílem prací první etapy bude zpracování doplňujícího restaurátorského průzkumu, při kterém se určí přesné technické a technologické postupy vhodné pro provedení nutných restaurátorských a konzervačních prací ke zlepšení současného stavu památky, k její celkové opravě a rehabilitaci při zachování jejích uměleckořemeslných hodnot. V dalších etapách především však budou práce soustředěny na hlavní problém, a to na nápravu poškození všech částí, jejich následnou kompletaci do původního stavu a další klasické restaurátorské, rekonstrukční a technologické postupy. Výběr materiálů by měl být volen tak, aby se materiály vzájemně po chemické stránce nevylučovaly a v budoucnu minimalizovaly případné negativní jevy. II. Návrh koncepce restaurátorského zásahu: První etapa restaurátorských prací zahrnuje zpracování restaurátorského průzkumu a záměru. Koncepce prací bude určena po vyhodnocení restaurátorského průzkumu a vypracování doplňujícího restaurátorského záměru na základě konzultace s orgány památkové péče a vlastníka díla. III. Návrh technických a technologických postupů prací: Nejprve bude provedena vstupní fotodokumentace a doplňující stratigrafický průzkum, jehož výsledky budou zpracovány graficky. Pokud to bude vyžadovat stav památky, budou všechny části odvezeny do restaurátorského ateliéru. V maximálním rozsahu lze předpokládat provedení následujících postupů: - 6 -

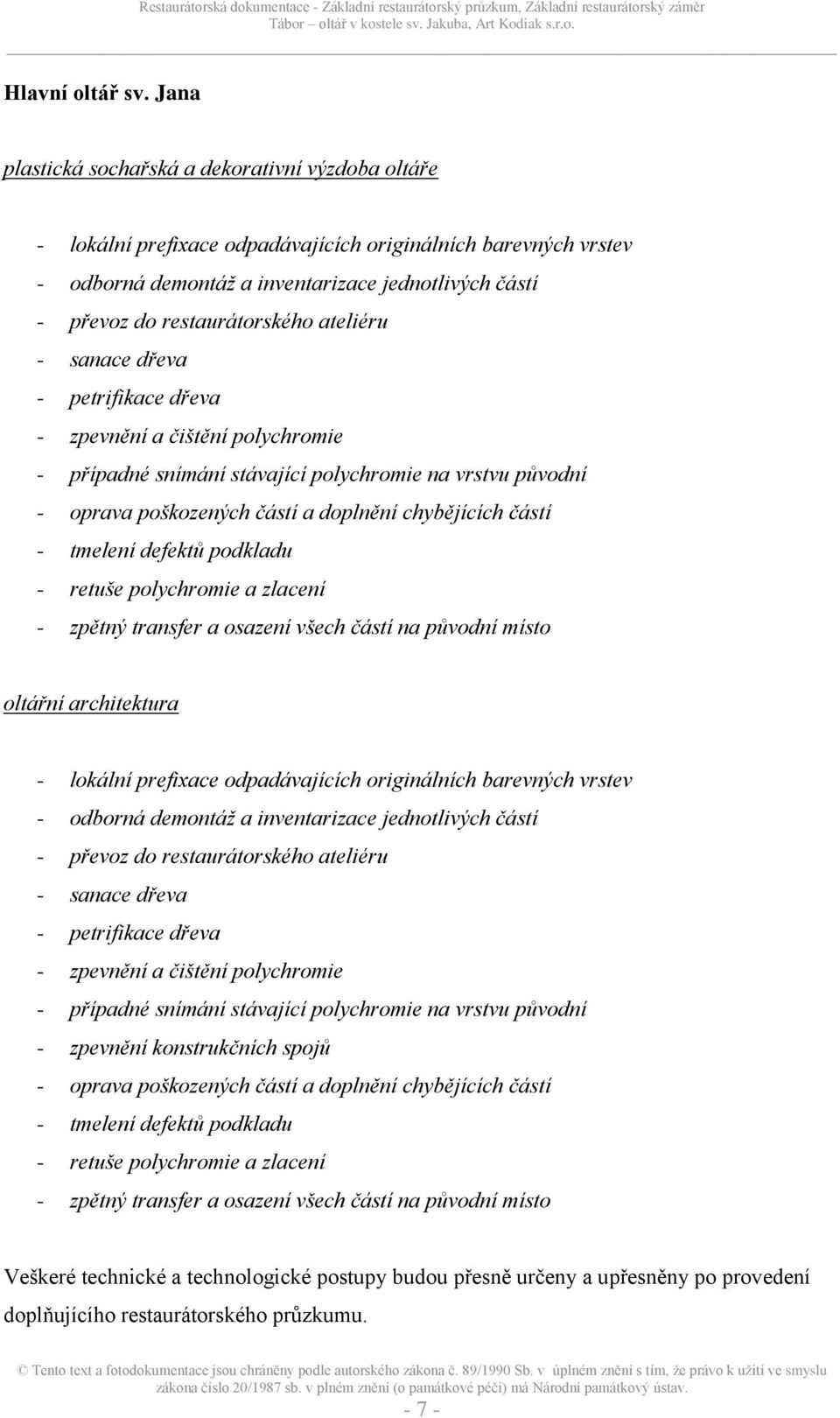

7 Hlavní oltář sv. Jana plastická sochařská a dekorativní výzdoba oltáře - lokální prefixace odpadávajících originálních barevných vrstev - odborná demontáž a inventarizace jednotlivých částí - převoz do restaurátorského ateliéru - sanace dřeva - petrifikace dřeva - zpevnění a čištění polychromie - případné snímání stávající polychromie na vrstvu původní - oprava poškozených částí a doplnění chybějících částí - tmelení defektů podkladu - retuše polychromie a zlacení - zpětný transfer a osazení všech částí na původní místo oltářní architektura - lokální prefixace odpadávajících originálních barevných vrstev - odborná demontáž a inventarizace jednotlivých částí - převoz do restaurátorského ateliéru - sanace dřeva - petrifikace dřeva - zpevnění a čištění polychromie - případné snímání stávající polychromie na vrstvu původní - zpevnění konstrukčních spojů - oprava poškozených částí a doplnění chybějících částí - tmelení defektů podkladu - retuše polychromie a zlacení - zpětný transfer a osazení všech částí na původní místo Veškeré technické a technologické postupy budou přesně určeny a upřesněny po provedení doplňujícího restaurátorského průzkumu

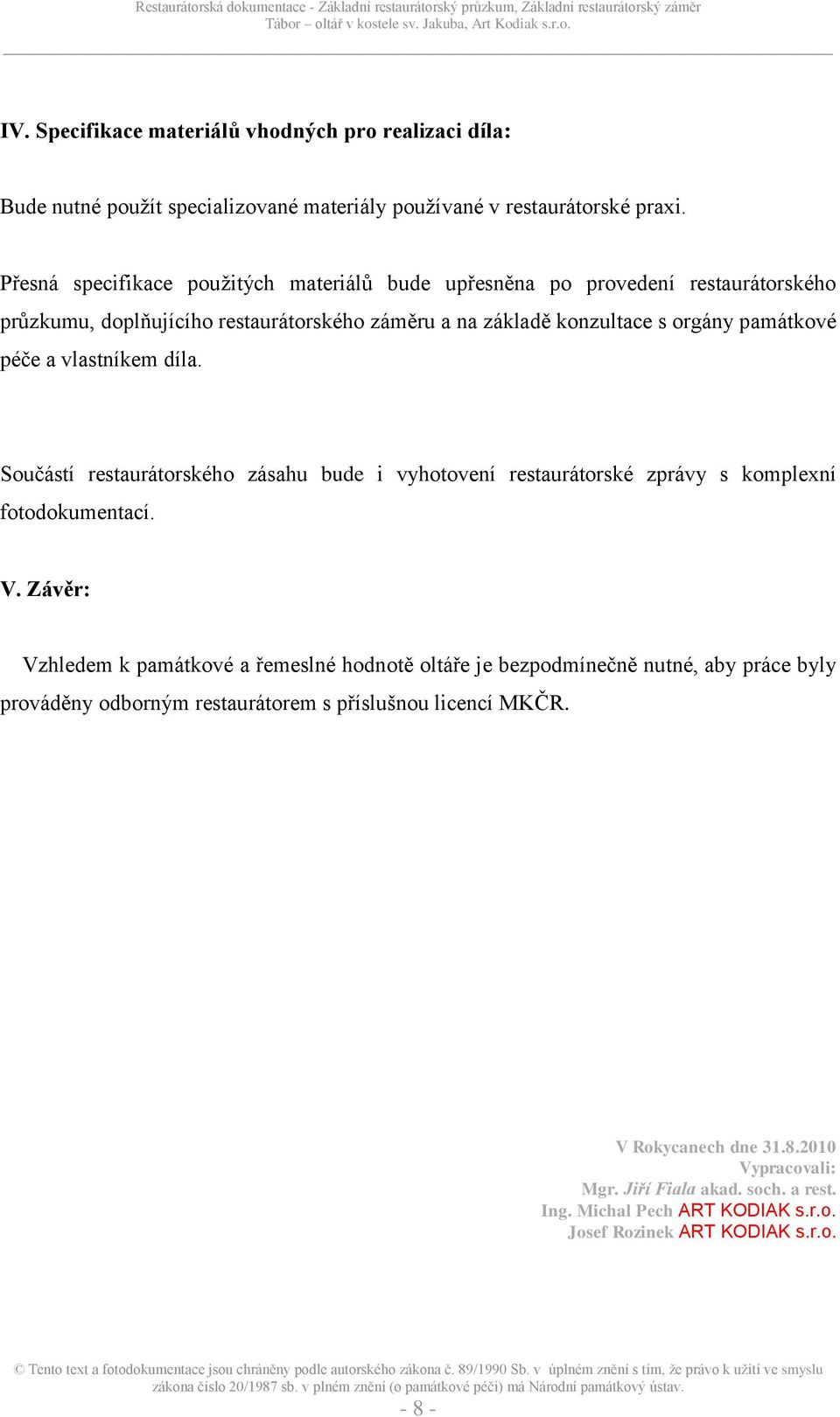

8 IV. Specifikace materiálů vhodných pro realizaci díla: Bude nutné použít specializované materiály používané v restaurátorské praxi. Přesná specifikace použitých materiálů bude upřesněna po provedení restaurátorského průzkumu, doplňujícího restaurátorského záměru a na základě konzultace s orgány památkové péče a vlastníkem díla. Součástí restaurátorského zásahu bude i vyhotovení restaurátorské zprávy s komplexní fotodokumentací. V. Závěr: Vzhledem k památkové a řemeslné hodnotě oltáře je bezpodmínečně nutné, aby práce byly prováděny odborným restaurátorem s příslušnou licencí MKČR. V Rokycanech dne.8.00 Vypracovali: Mgr. Jiří Fiala akad. soch. a rest. Ing. Michal Pech ART KODIAK s.r.o. Josef Rozinek ART KODIAK s.r.o

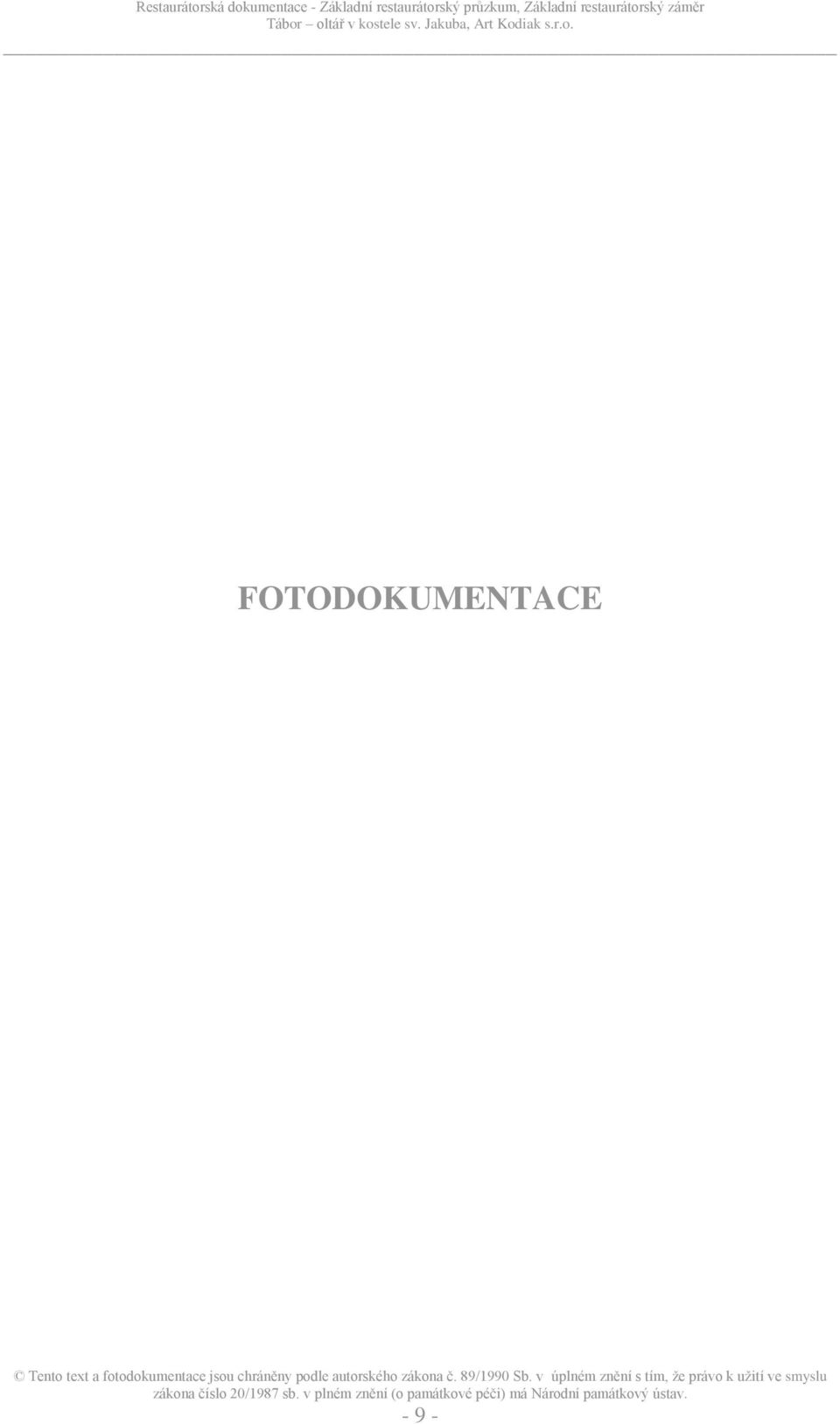

9 FOTODOKUMENTACE - 9 -

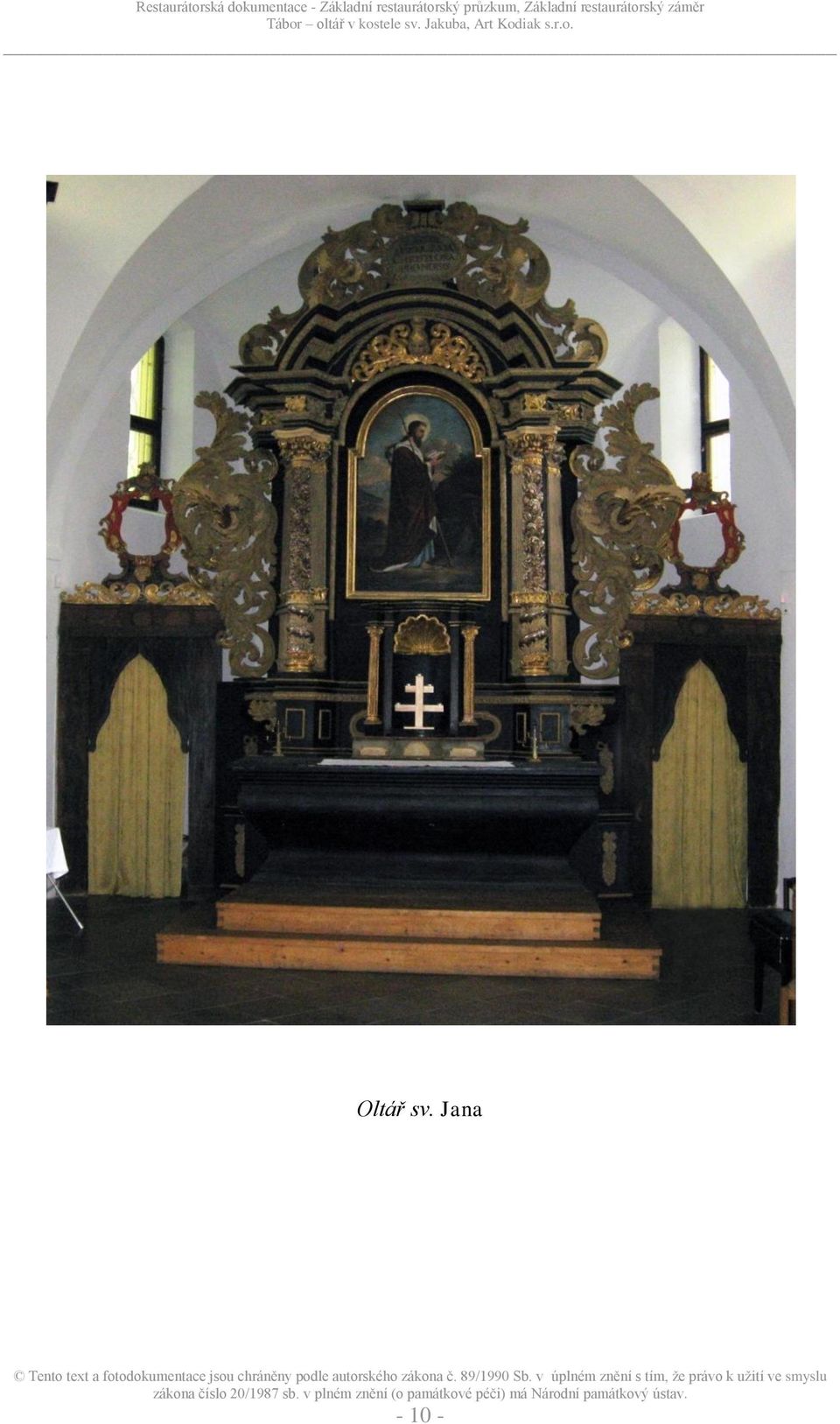

10 Oltář sv. Jana - 0 -

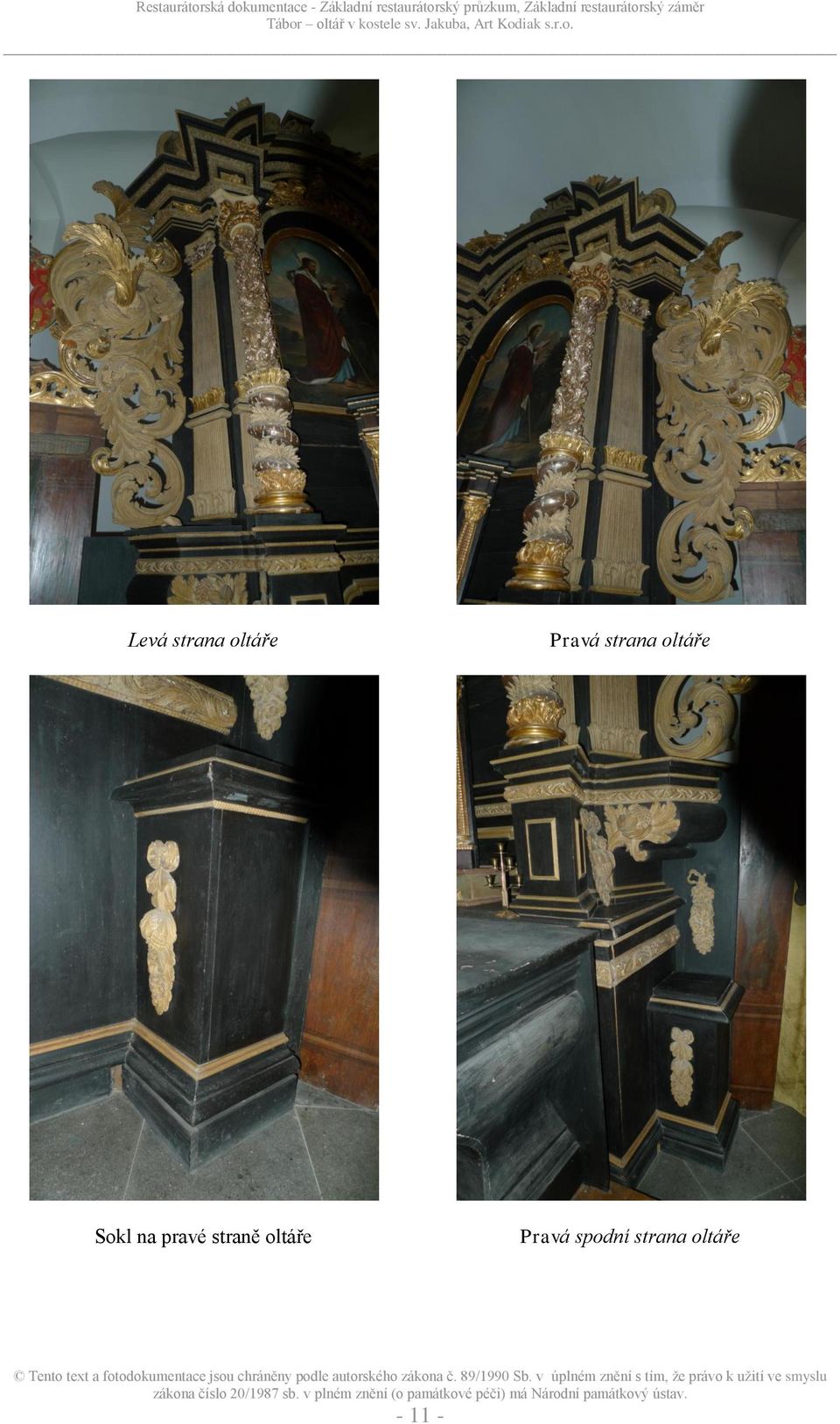

11 Levá strana oltáře Pravá strana oltáře Sokl na pravé straně oltáře Pravá spodní strana oltáře - -

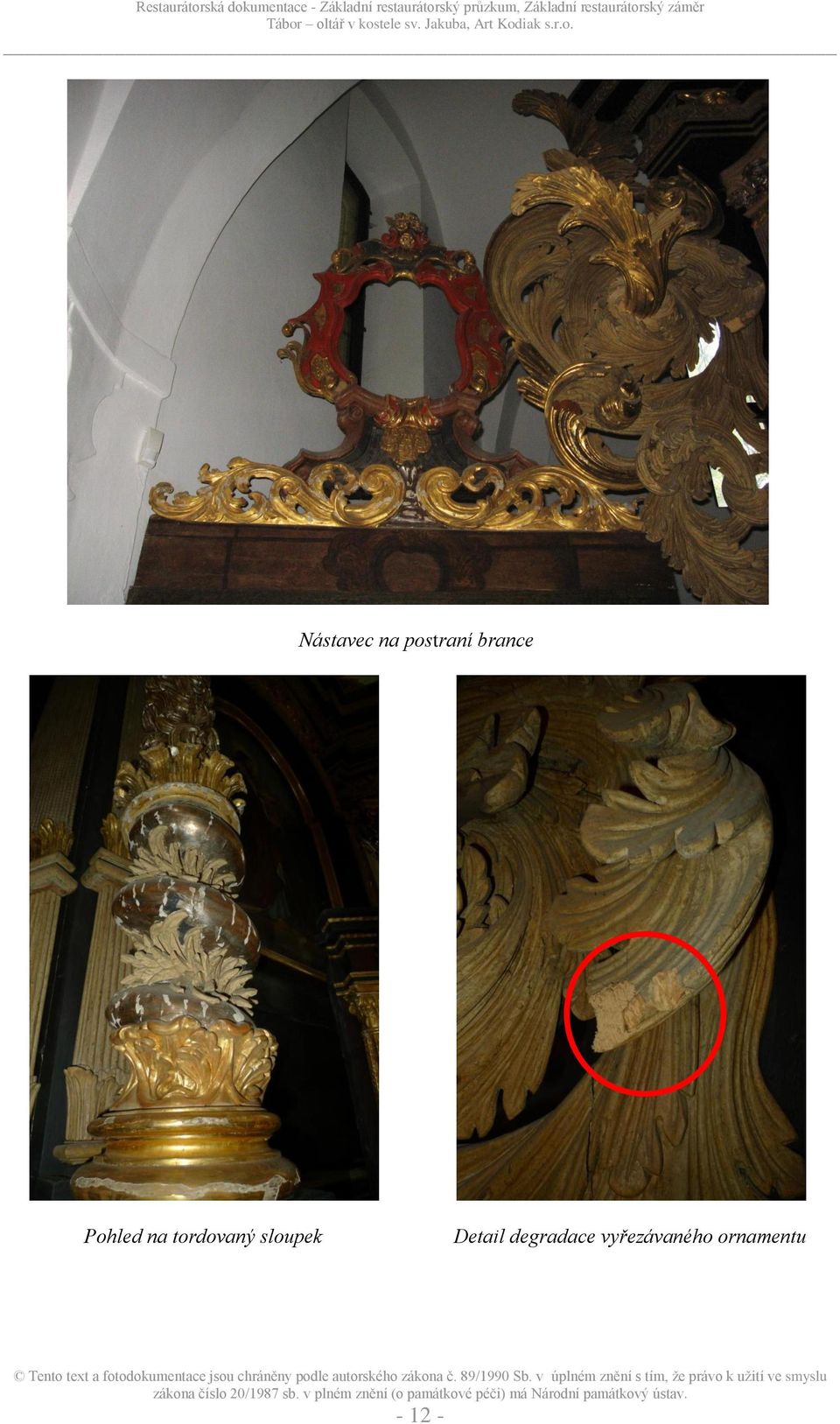

12 Nástavec na postraní brance Pohled na tordovaný sloupek Detail degradace vyřezávaného ornamentu - -

13 Pohled na vrchní partii oltářního retabula Pohled na niku tabernáklu - -

14 Pohled na spodní partii tabernáklu Odlomená vyřezávaná aplikace - 4 -

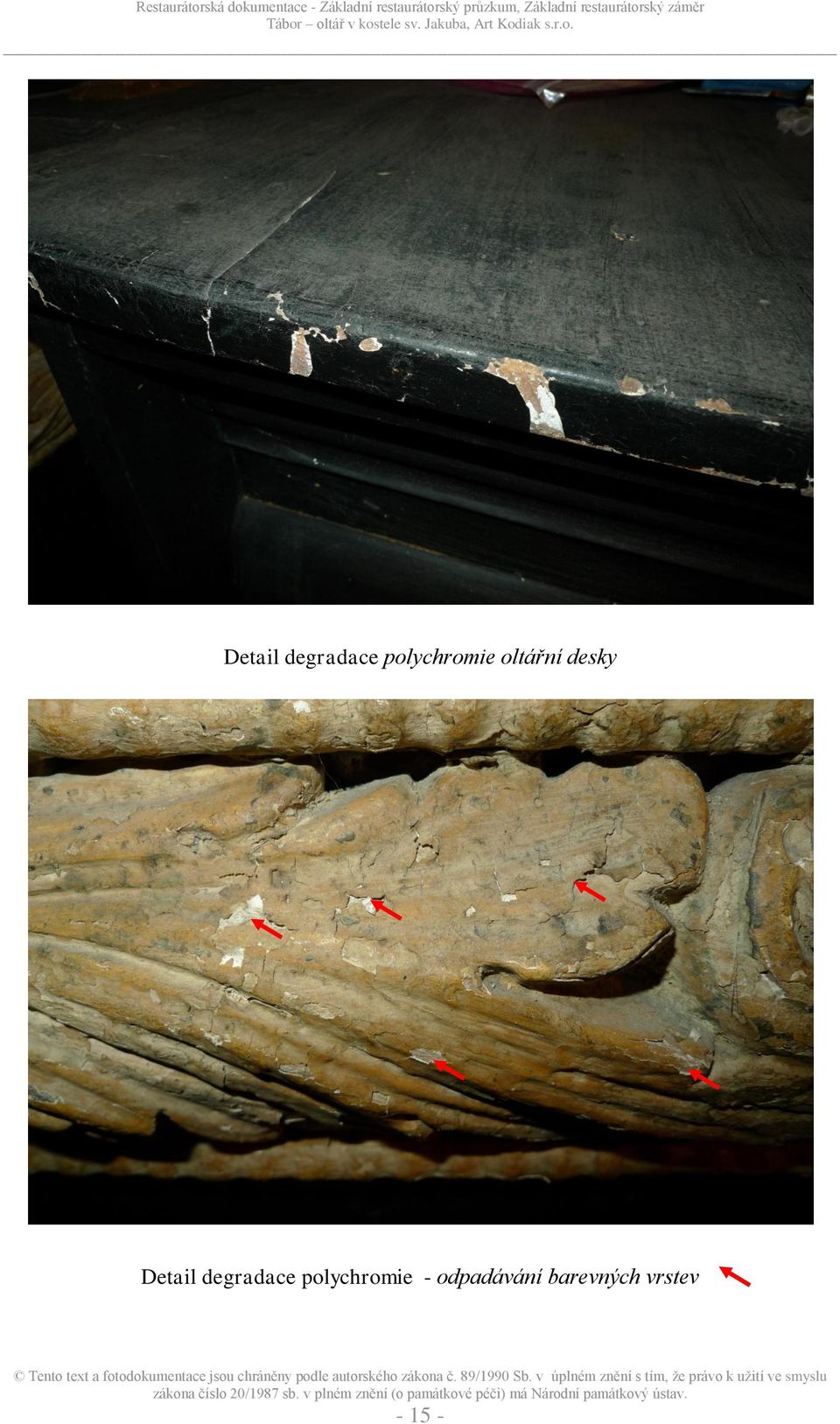

15 Detail degradace polychromie oltářní desky Detail degradace polychromie - odpadávání barevných vrstev - 5 -

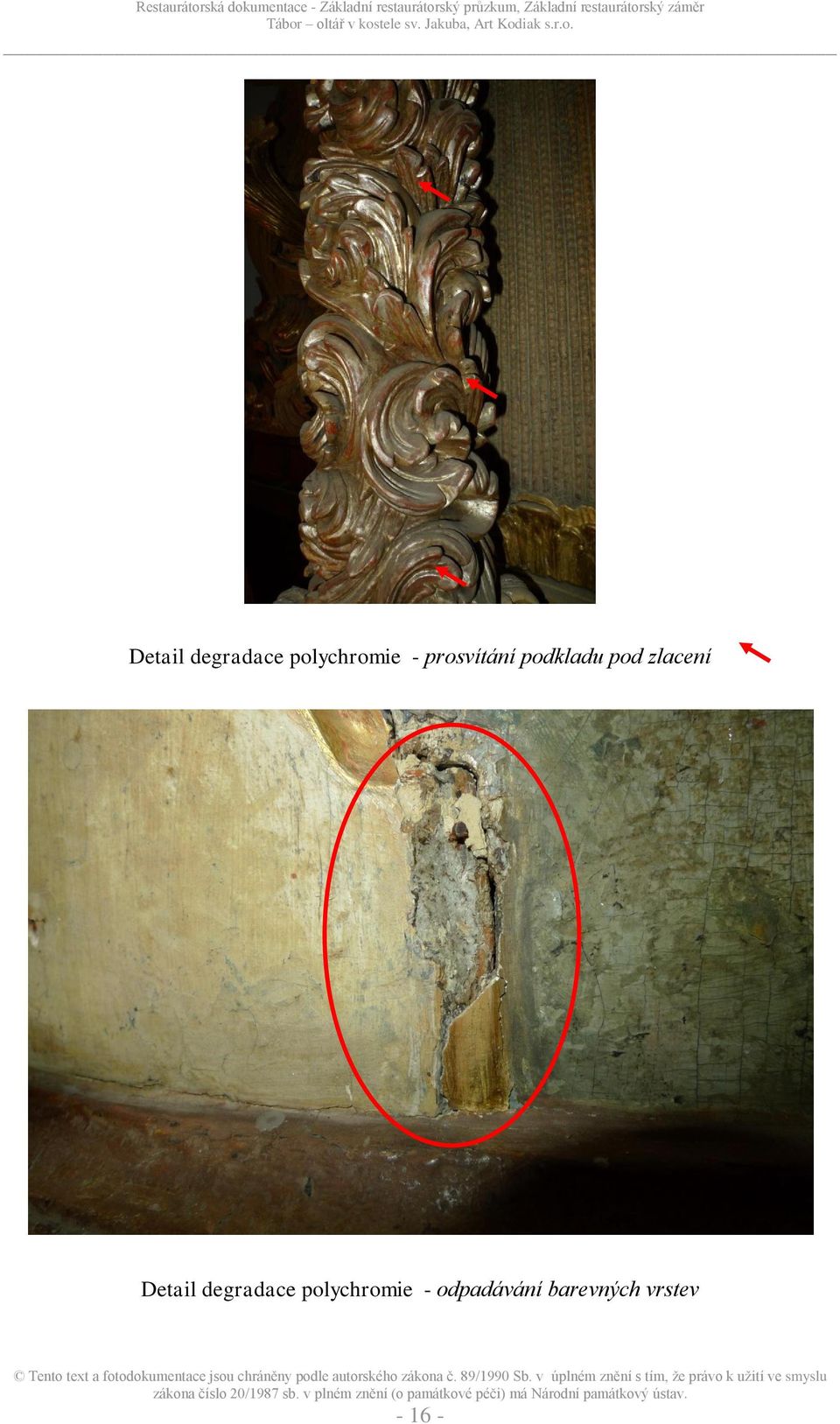

16 Detail degradace polychromie - prosvítání podkladu pod zlacení Detail degradace polychromie - odpadávání barevných vrstev - 6 -

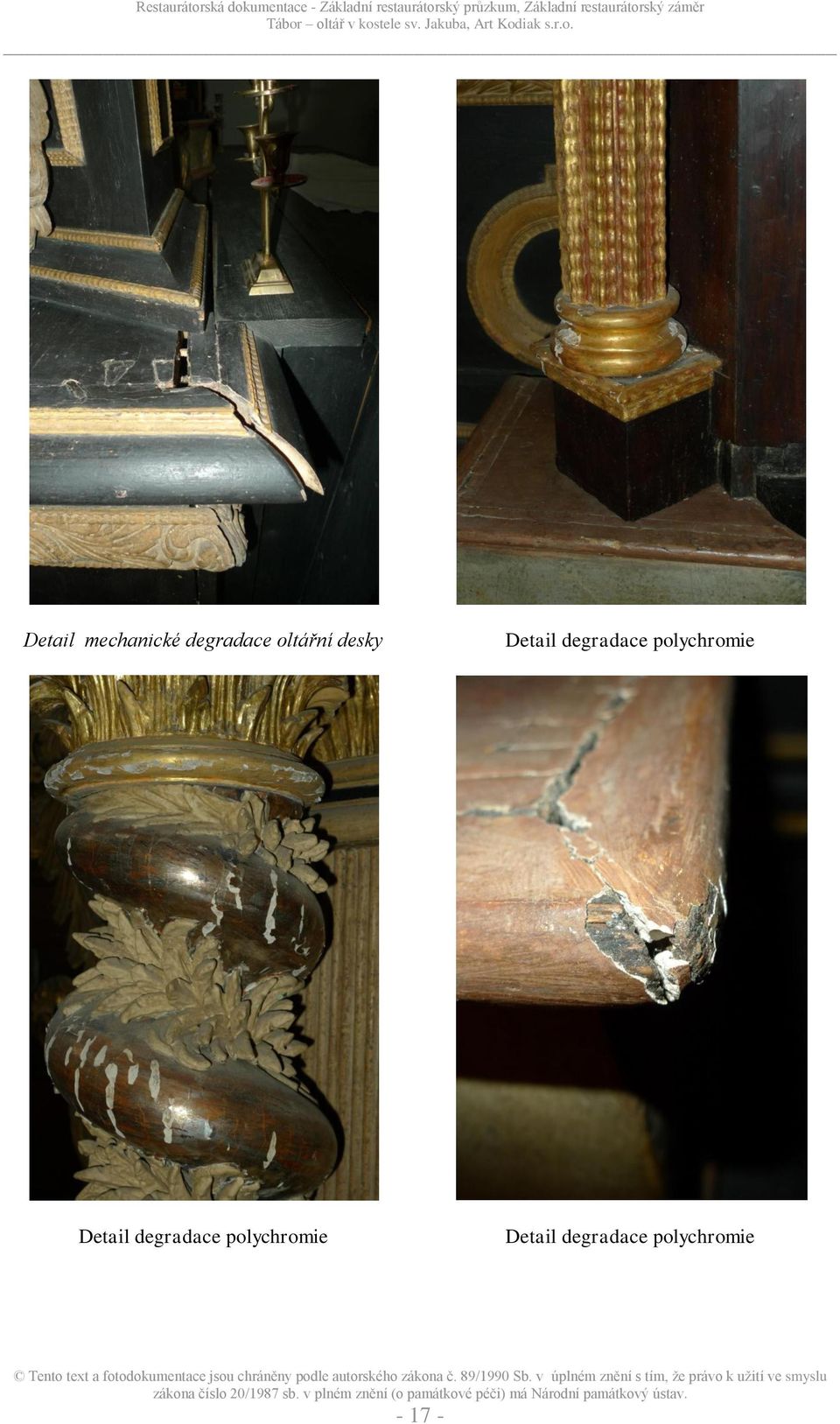

17 Detail mechanické degradace oltářní desky Detail degradace polychromie Detail degradace polychromie Detail degradace polychromie - 7 -

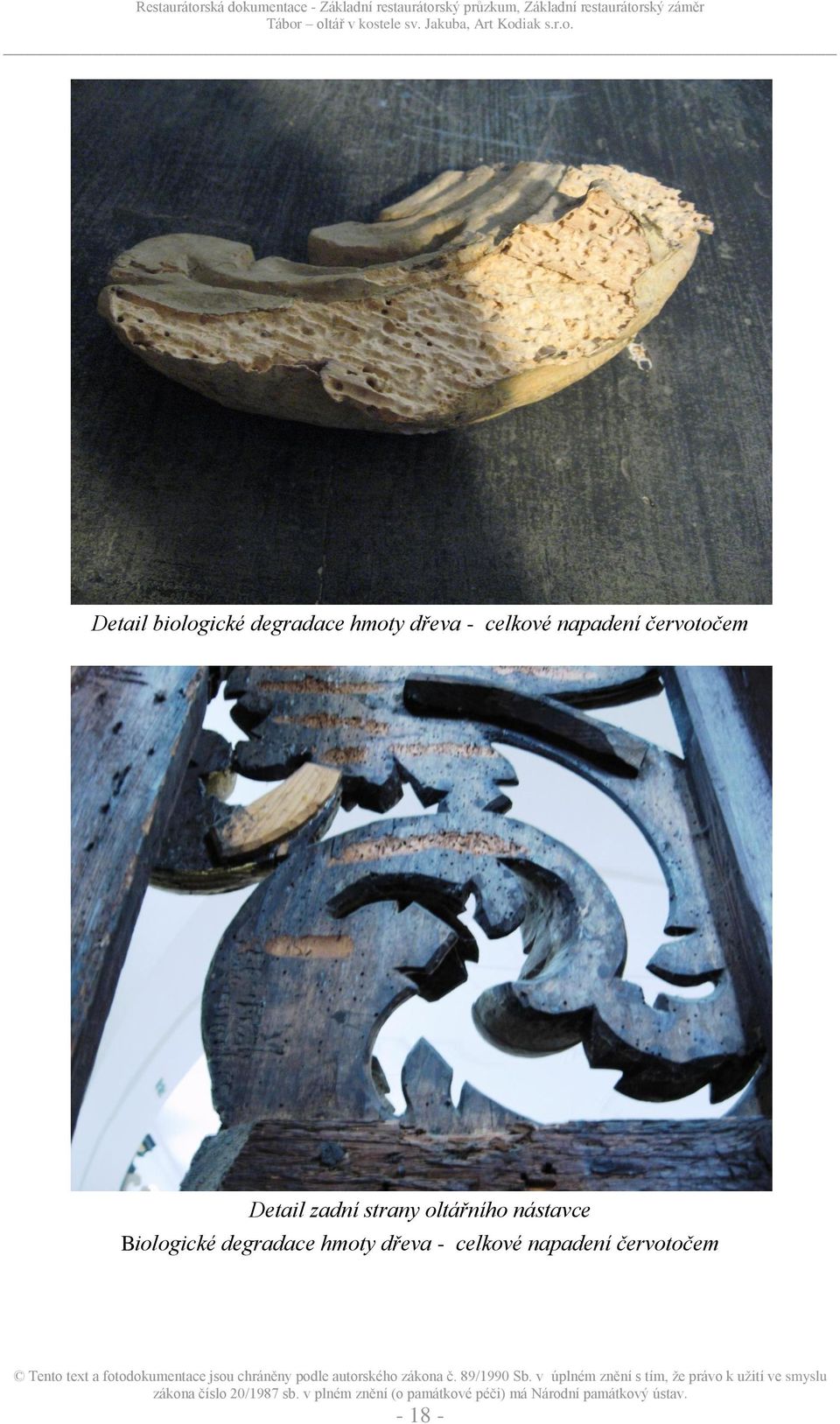

18 Detail biologické degradace hmoty dřeva - celkové napadení červotočem Detail zadní strany oltářního nástavce Biologické degradace hmoty dřeva - celkové napadení červotočem - 8 -

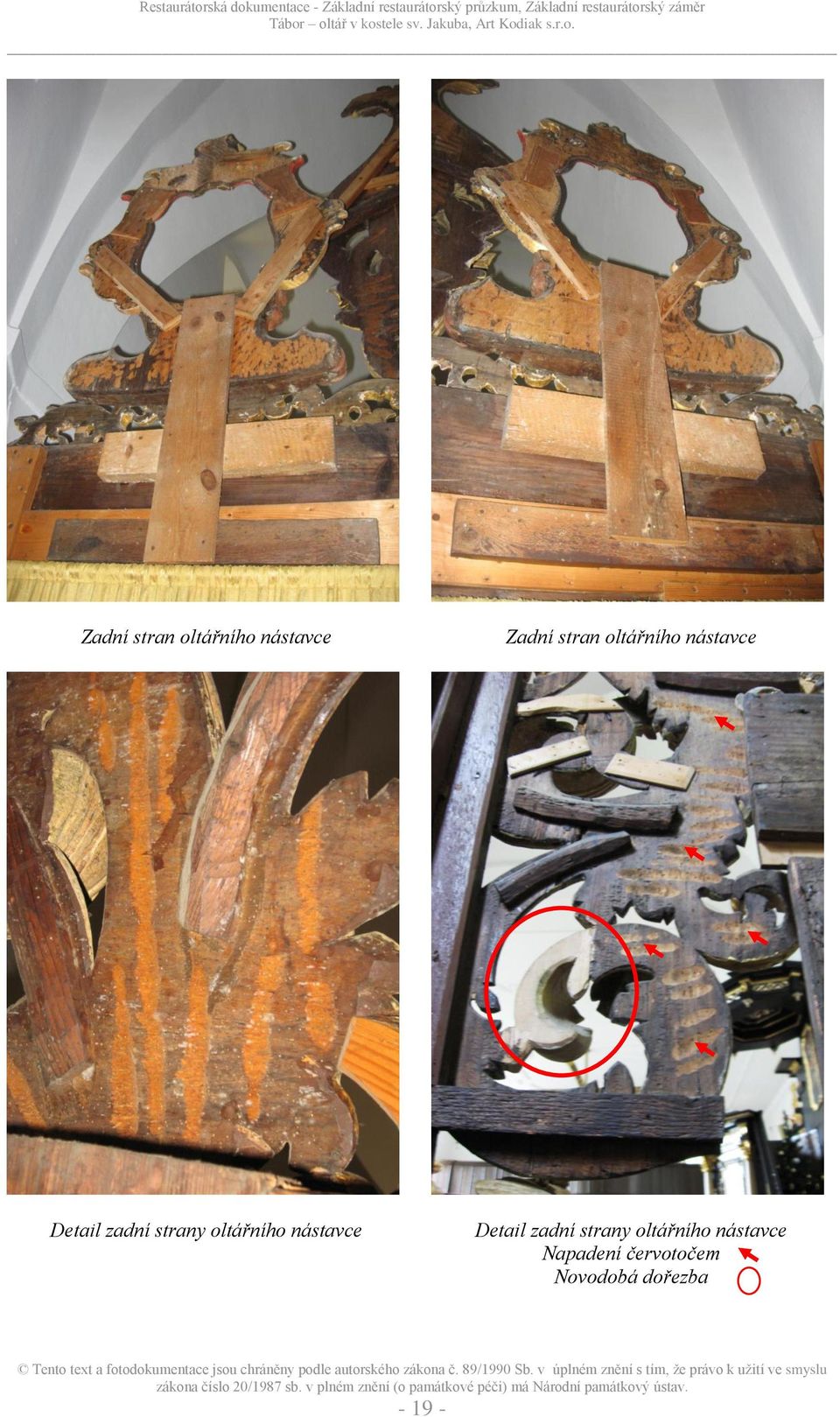

19 Zadní stran oltářního nástavce Zadní stran oltářního nástavce Detail zadní strany oltářního nástavce Detail zadní strany oltářního nástavce Napadení červotočem Novodobá dořezba - 9 -

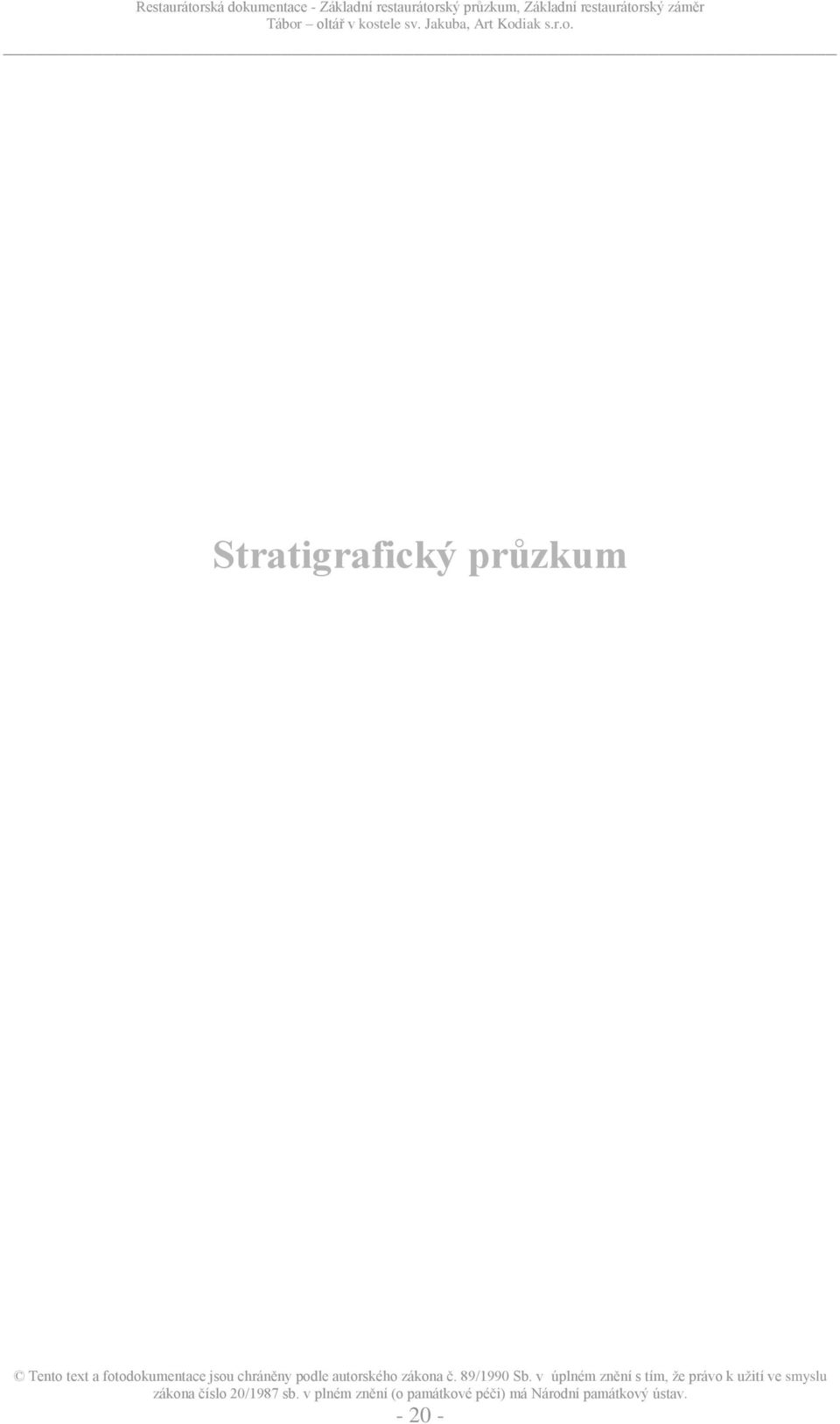

20 Stratigrafický průzkum - 0 -

21 Vzorek V Dokumentace místa odběru Makrosnímek odebraného vzorku - -

22 5 5 4 okrový nátěr, tloušťka - µm 4 klihokřídový podklad, tloušťka 0-0 µm žlutý nátěr, tloušťka - µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka 0-60 µm 5 4 dřevěná podložka, tloušťka 80 µm Mikrofotografie v odraženém UV světle - -

23 5 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - -

24 Vzorek V Dokumentace místa odběru Makrosnímek odebraného vzorku - 4 -

25 okrový nátěr, tloušťka 0-50 µm Mikrofotografie v odraženém světle podklad, tloušťka 00-0 µm dřevěná podložka, (tloušťka 750 µm) Mikrofotografie v odraženém UV světle - 5 -

26 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - 6 -

27 Vzorek V4 Dokumentace místa odběru Makrosnímek odebraného vzorku - 7 -

28 4 4 plátkové zlato, tloušťka < µm červený poliment, tloušťka -4 µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka 0-50 µm 4 dřevěná podložka, (tloušťka 900 µm) Mikrofotografie v odraženém UV světle - 8 -

29 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - 9 -

30 Vzorek V5 Dokumentace místa odběru Makrosnímek odebraného vzorku - 0 -

31 červenohnědý nátěr, tloušťka 6-0 µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka µm dřevěná podložka, (tloušťka 0 µm) Mikrofotografie v odraženém UV světle - -

32 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - -

33 Vzorek V6 Dokumentace místa odběru Makrosnímek odebraného vzorku - -

34 4 plátkové zlato, tloušťka < µm Mikrofotografie v odraženém světle červený poliment, tloušťka - µm klihokřídový podklad, tloušťka µm dřevěná podložka, (tloušťka 600 µm) Mikrofotografie v odraženém UV světle - 4 -

35 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - 5 -

36 Vzorek V7 Dokumentace místa odběru Makrosnímek odebraného vzorku - 6 -

37 černý nátěr, tloušťka -40 µm klihokřídový podklad, tloušťka µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka µm klihokřídový podklad, tloušťka µm 5 4 dřevěná podložka, (tloušťka 0 µm) Mikrofotografie v odraženém UV světle - 7 -

38 5 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - 8 -

39 Vzorek V8 Dokumentace místa odběru Makrosnímek odebraného vzorku - 9 -

40 4 5 plátkové zlato, tloušťka < µm 4 červený poliment, tloušťka - µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka µm 4 klihokřídový podklad, tloušťka 0-60 µm dřevěná podložka, (tloušťka 700 µm)

41 Mikrofotografie v odraženém UV světle 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B - 4 -

42 Vzorek V9 Dokumentace místa odběru Makrosnímek odebraného vzorku - 4 -

43 4 4 hnědý nátěr, tloušťka 0-60 µm klihokřídový podklad, tloušťka µm Mikrofotografie v odraženém světle klihokřídový podklad, tloušťka 0-00 µm dřevěná podložka, (tloušťka 900 µm) 4 Mikrofotografie v odraženém UV světle - 4 -

44 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B

45 Vzorek V0 Dokumentace místa odběru Makrosnímek odebraného vzorku

46 plátkové zlato, tloušťka < µm červený poliment, tloušťka 4-0 µm Mikrofotografie v odraženém světle 4 klihokřídový podklad, tloušťka µm klihokřídový podklad, tloušťka 70-0 µm klihokřídový podklad, tloušťka 0-90 µm dřevěná podložka, (tloušťka 80 µm) Mikrofotografie v odraženém UV světle

47 6 5 4 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B

48 Vzorek V Dokumentace místa odběru Makrosnímek odebraného vzorku

49 Mikrofotografie v odraženém světle červený nátěr, tloušťka -5 µm klihokřídový podklad, tloušťka µm Mikrofotografie v odraženém UV světle

50 Mikrofotografie v odraženém světle po obarvení Sudanovou černí B

51 Závěr S výjimkou vzorku V byla na všech vzorcích nalezena jen jedna vrstva barevné povrchové úpravy. Dochovaná barevná úprava oltáře je tedy původní, barevné nátěry jsou originální a nebyly později přetřeny. U vzorku V nelze jednoznačně určit, zda oba nátěry pochází ze stejné doby, nebo jde o pozdější přemalbu. Barvení Sudanovou černí B neprokázalo přítomnost olejových pojiv. Zlacení bylo provedeno plátkovým zlatem na červený poliment (na lesk). V Praze Ing. Michal Pech - 5 -
