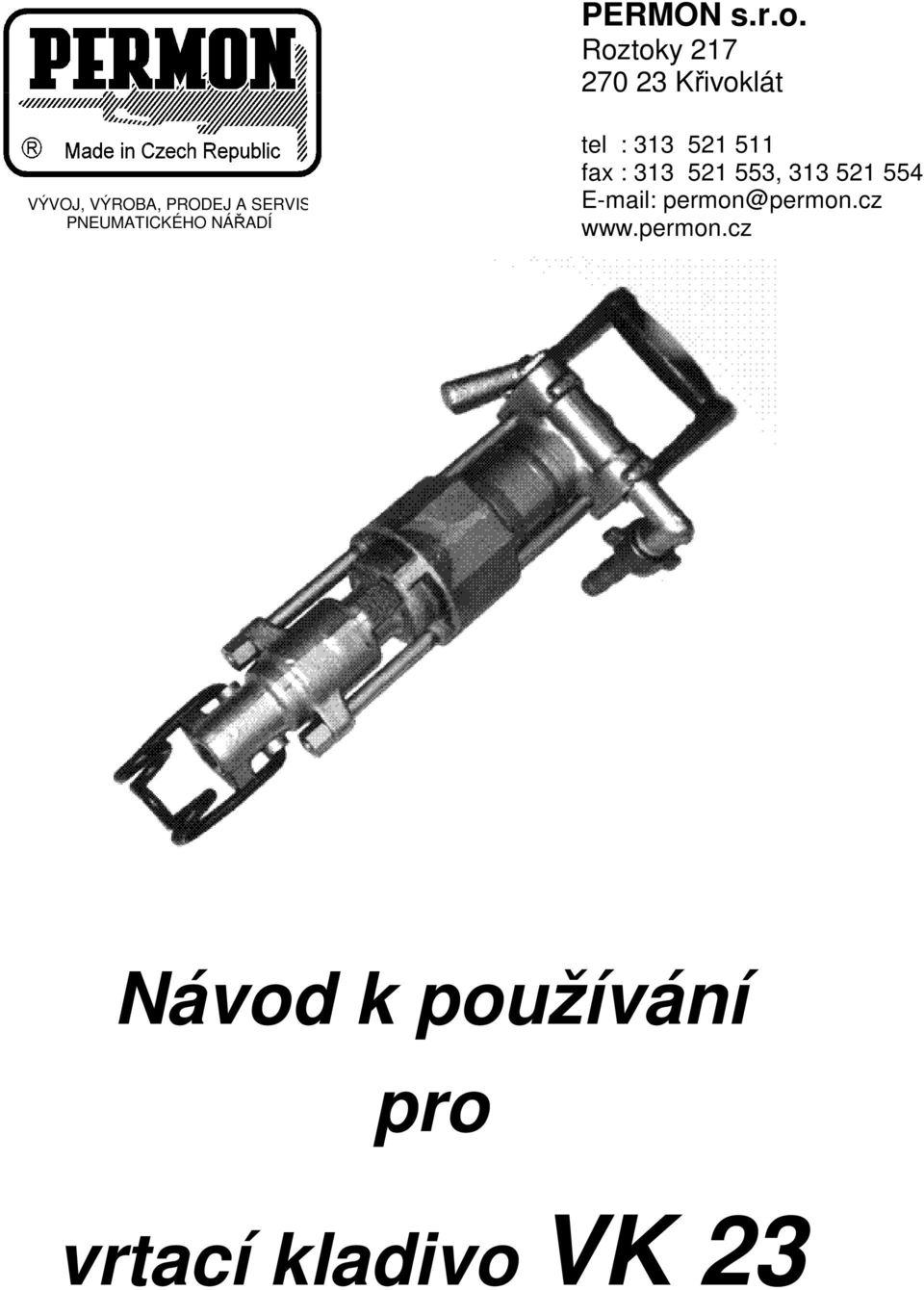

1 PERMON s.r.o. Roztoky Křivoklát VÝVOJ, VÝROBA, PRODEJ A SERVIS PNEUMATICKÉHO NÁŘADÍ tel : fax : , permon@permon.cz Návod k používání pro vrtací kladivo VK 23

2 Obsah Obsah 1 Bezpečnost a ochrana zdraví při práci 3 Bezpečnost práce - upozornění 3 Bezpečnostní předpisy: 3 Technické údaje a hlavní rozměry 5 Typové označení 5 Použití 6 Technický popis 6 Montáž nástroje 6 Demontáž 6 Montáž 7 Důležité zásady údržby 7 Mazání 7 Dodávání 8 Náhradní díly - objednávání 8 Skladování 8 Seznam součástí 10 Registr provedených oprav (záruční,pozáruční) 11 ES PROHLÁŠENÍ O SHODĚ 12 Záruka 13 2

3 Bezpečnost a ochrana zdraví při práci Související zákony a vyhlášky: Zákon o technických požadavcích č.22/1997 Sb. v platném znění NV 9/ 2002 Sb., 5 ods.1, písm.a), příloha 5 ČSN EN A1 NV č. 176/2008 Sb. v platném znění ČSN EN ISO ČÚBP 48/1982 Sb. v plat. znění NV č. 502/2000 Sb. Bezpečnost práce - upozornění Na základě hodnot hluku a vibrací spojených s provozováním kladiva existuje při dlouhodobém používání riziko vzniku zdravotních potíží obsluhy. Konstrukce výrobku nechrání obsluhu před rizikem kontaktu s elektr. proudem. V prostorách s vyšší prašností než dovolují příslušné hygienické předpisy musí obsluha používat respirátory. Výrobek je určen do prostředí bez nebezpečí výbuchu metanu SNMO. Bezpečnostní předpisy: Obsluhující personál musí dodržovat následující bezpečnostní předpisy, neboť různé fáze obsluhy a údržby těchto přístrojů jsou spojeny s riziky a nebezpečím. Každá osoba, která bude s kladivem pracovat nebo bude provádět údržbu, si ještě před započetím práce musí tyto provozní instrukce přečíst nebo být s nimi jinak seznámena tak, aby jim rozuměla. V každé situaci má bezpečnost práce přednost před ostatními požadavky provozu. Jelikož následující předpisy nemohou postihnout všechny možné případy, které by mohly nastat, musí být při práci s kladivem, u kladiva nebo v jeho blízkosti používán zdravý lidský rozum. 1. Při práci s kladivem musí mít obsluha bezpečnostní obuv, ochranné brýle, účinné chrániče sluchu, bezpečnostní přilbu, pracovní rukavice a další bezpečnostní pomůcky předepsané pro daný provoz. 2. Nezdržujte se delší dobu v hlučném prostředí bez účinných chráničů sluchu. 3. Nenechte se rozptylovat - hrozí nebezpečí nehody. 4. Spouštěcí páčky se dotýkejte jen v případě, že chcete skutečně uvést kladivo do provozu. 5. Při práci stůjte na bezpečném a pevném místě. 6. Nedávejte kladivo do blízkosti obličeje a nestavte si kladivo na nohu. 7. Neobracejte kladivo nástrojem proti druhým osobám ani proti sobě. 3

4 8. Nespouštějte kladivo leží-li volně na zemi nebo dokud ho nedržíte pevně v pracovní pozici. 9. Stlačený vzduch je nebezpečný! Nemiřte nikdy tlakovou hadicí proti druhým osobám ani proti sobě. Nečistěte pracoviště ani pracovní oblek pomocí vzduchu z tlakové hadice. 10. Ujistěte se, že všechny hadicové spoje jsou pevné a že těsní. Volná hadice způsobuje nejen ztrátu vzduchu, vzniká nebezpečí, že se sama uvolní a zraní obsluhu i lidi stojící kolem. Zajistěte hadice tak, aby jste se vyhnuli nebezpečí zranění při uvolnění nebo prasknutí hadice. 11. Upevnění hadic na nátrubky musí být provedeno předepsaným počtem doporučených spon (umístěných proti každému zápichu na nátrubku) a nátrubků předepsaného provedení pro daný typ hadice. 12. Neuvolňujte žádné spoje, které jsou pod tlakem dříve než uzavřete přívod vzduchu od kompresoru a hadice řádně neodvzdušníte. 13. Kladivo uvádějte do provozu pouze s doporučeným a schváleným nářadím. Pracujte s doporučeným přítlakem, vyhněte se nárazům. 14. Pokud je kladivo pod tlakem, nesmí se plnit ani rozebírat olejovač a vyměňovat nástroje. 15. Pokud nelze kladivo dostatečně přitlačit (např. při práci horizontální a dovrchní), volte jiné nářadí nebo jinou technologii - při nedostatečném přítlaku se výrazně zvyšují vibrace a riziko vzniku zdravotního poškození včetně rizika úrazu. 16. Držte kladivo za provozu vždy oběma rukama. 17. Postavte se vždy tak, aby vaše nohy byly mimo koridor pádu kladiva, aniž byste však ztráceli rovnováhu. V případě prasknutí nástroje existuje nebezpečí, že kladivo se zlomeným nástrojem padne náhle k zemi. 18. Ubezpečte se, že v místě, kde bude kladivo použito, nejsou žádná vedení (elektřina, plyn, voda, telefon). 19. Pokud narazíte při práci s kladivem na neznámý předmět, ihned odstavte kladivo. Identifikujte předmět tím, že ho opatrně odkryjete. 20. Pokud používáte k čištění dílů kladiva čistící nebo rozpouštěcí prostředek, ujistěte se, že tento odpovídá platným bezpečnostním předpisům a jeho použití nezpůsobuje ekologické škody. Při čištění dodržujte pokyny doporučené výrobcem daného čisticího prostředku. 4

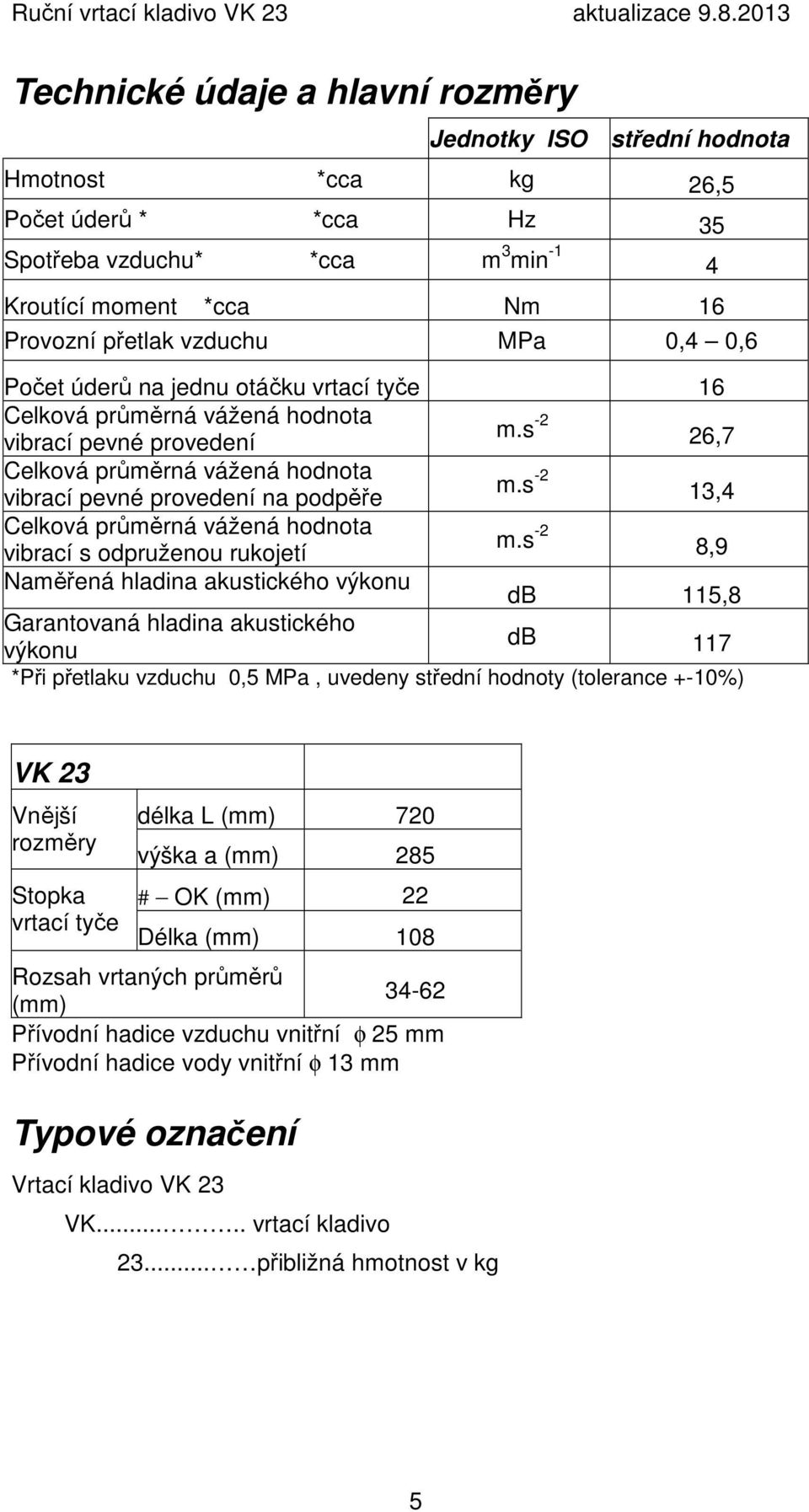

5 Technické údaje a hlavní rozměry Jednotky ISO střední hodnota Hmotnost *cca kg 26,5 Počet úderů * *cca Hz 35 Spotřeba vzduchu* *cca m 3 min -1 4 Kroutící moment *cca Nm 16 Provozní přetlak vzduchu MPa 0,4 0,6 Počet úderů na jednu otáčku vrtací tyče 16 Celková průměrná vážená hodnota vibrací pevné provedení m.s -2 26,7 Celková průměrná vážená hodnota vibrací pevné provedení na podpěře m.s -2 13,4 Celková průměrná vážená hodnota vibrací s odpruženou rukojetí m.s -2 8,9 Naměřená hladina akustického výkonu db 115,8 Garantovaná hladina akustického výkonu db 117 *Při přetlaku vzduchu 0,5 MPa, uvedeny střední hodnoty (tolerance +-10%) VK 23 Vnější rozměry délka L (mm) 720 výška a (mm) 285 Stopka # OK (mm) 22 vrtací tyče Délka (mm) 108 Rozsah vrtaných průměrů (mm) Přívodní hadice vzduchu vnitřní φ 25 mm Přívodní hadice vody vnitřní φ 13 mm Typové označení Vrtací kladivo VK 23 VK..... vrtací kladivo přibližná hmotnost v kg 5

6 Použití Pneumatické vrtací kladivo VK 23 je zařazeno do váhové kategorie středně těžkých vrtacích kladiv a používá se k vrtání vrtů pro trhací práce v horninách různých tvrdostí především v dolech, dále při stavbách silnic a železnic, ve stavebnictví a podobně. Maximální průměr vrtu je 45 mm do délky 6-8 m nebo 62 mm do délky 1-2 m. Technický popis Vrtací kladivo VK 23 je poháněno stlačeným vzduchem s požadovaným rozsahem přetlaku 0,4-0,6 MPa. Kladivo se ovládá ruční páčkou umístěnou v hlavě válce, která má 4 polohy: poloha 1 - zavřeno (poloha páčky je kolmá k ose kladiva), poloha 2 - pomalý chod pro navrtávání (páčka natočena směrem vpřed o cca 45 ), poloha 3 -plný chod (páčka natočená směrem vpřed do polohy rovnoběžné s osou kladiva), poloha 4 - profuk vývrtu (páčka směrem dozadu). Jednotlivé polohy jsou zajištěny aretací. Natočením páčky a tím i šoupátka, se otevře otvor spojující přívodní koleno s rozvodem.tímto otvorem proudí stlačený vzduch do rozvodu, kterým je samočinně střídavě plněn do prostorů ve válci. Tím se uvede do pohybu píst, který svou údernou energii předává stopce vrtací tyče. Píst při zpětném pohybu pootáčí vrtací tyčí. Pootáčení umožňuje šroubový unášeč se čtyřmi západkami, rohatka, matice unášeče a vrtákové pouzdro s unášecí maticí. Vrtací tyč je proti vypadnutí zajištěna drátěným třmenem.při otočení šoupátka je současně ovládán ventil, který řídí průtok tlakové vody do trubky vodního výplachu a do stopky vrtací tyče. Provozní zásady a montážní pokyny Chceme-li, aby kladivo vykazovalo odpovídající užitné vlastnosti, je třeba dodržovat následující zásady údržby a montážní pokyny. Montáž nástroje Nástroj se nasadí vsunutím stopky nástroje do otvoru ve vrtákovém pouzdru a zajistí se proti vypadnutí sklopením třmenové pružiny. Demontáž Kladivo je drženo pohromadě dvěmi napínacími šrouby(33). Po vyšroubování matic(34) a odstranění napínacích šroubů(33) s rukojetí(32) lze postupně uvolnit a odejmout víko válce(51) se třmenovou pružinou(52) a vrtákovým pouzdrem(49),nárazné pouzdro(46), píst(2) s maticí unašeče(44), válec(1), s jehlou(60), víko rozvodu(42) s dorazem(47), těleso rozvodu(41), víko rozvodu(40), kroužek rozvodu(43), rohatku(39) se šroubovým unašečem(35), západky(36), kolíky(37) a pružiny(38). Zůstane hlava válce(3) se spouštěním kladiva a kompletní vzduchovodní výplach. Pozor, matice unašeče(44) a unašeč(50) mají levý závit! 6

7 Montáž Při montáži postupujeme v opačném sledu než při demontáži. Před zpětnou montáží všechny součásti řádně očistíme a funkční kluzné plochy namažeme doporučeným olejem (viz. Mazání). Při montáži je třeba dávat pozor na těleso rozvodu(41), aby nebylo dáno obráceně, dále aby mezi válcem(1) a nárazným pouzdrem(46) byl vložen kroužek(45). Správnou polohu víka rozvodu(42) k válci(1) zajišťuje jehla(60). Příslušnými otvory se protáhnou napínací šrouby(33) a celé kladivo se stáhne postupným střídavým dotahováním matic napínacích šroubů(34). Pootáčením vrtákového pouzdra(49) se kontroluje správná montáž vrtacího kladiva resp. stejnoměrné dotažení matic(34), vč.funkce západek(36) a pružin západek(38). Smontované kladivo krátkou dobu zaběhneme při vrtání s nižším přítlakem a mírně zvýšeným mazáním. Důležité zásady údržby 1. Při práci s kladivem je NUTNÉ DODRŽOVAT BEZPEČNOSTNÍ A HYGIENICKÉ PŘEDPISY (viz výše). 2. Suchý a čistý stlačený vzduch musí mít na vstupu do kladiva přetlak 0,4-0,6 MPa a musí být dodáván v dostatečném množství. Dále je nutné, aby přívodní hadice vzduchu měla předepsané rozměry. Vzhledem ke ztrátám nedoporučujeme hadici delší než 15m. Pokud nelze jinak, je možno na větší vzdálenost použít hadici o větším průměru (přívodní hadice vzduchu - viz. technické údaje). 3. S přihlédnutím k vibracím a manipulaci s kladivem je optimální přetlak přiváděného vzduchu 0,5 MPa a přítlak na kladivo cca N. Přítlak musí být však minimálně takový, aby nedocházelo k chodu kladiva tzv. naprázdno, při kterém se zvyšuje opotřebení kladiva a nebezpečí jeho poruchy. 4. Tlak výplachové vody má být asi o 0,1MPa nižší než provozní tlak vzduchu. Množství vody pro výplach je cca 240l/hod. 5. Kladivo je nutné chránit před vniknutím nečistot. Proto je třeba dbát na čistotu vstupních a výstupních otvorů. 6. Před připojením hadice ke kladivu je nutno ji nejdříve zbavit nečistot (nejlépe profouknutím). 7. Kladivo musí být přiměřeně mazáno - viz dále. 8. Všechny spoje musí být řádně dotaženy. 9. Po provozních hodinách doporučujeme provést kontrolu stavu výrobku. 10. Práce spojené s údržbou smí provádět pouze osoba řádně obeznámená s funkcí kladiva. Opravy doporučujeme provádět u výrobce nebo u autorizovaného prodejce. Mazání Aby vrtací kladivo vykazovalo maximální výkon, životnost a správnou funkci, musí být nejen v dobrém technickém stavu, ale musí být i správně mazáno. 7

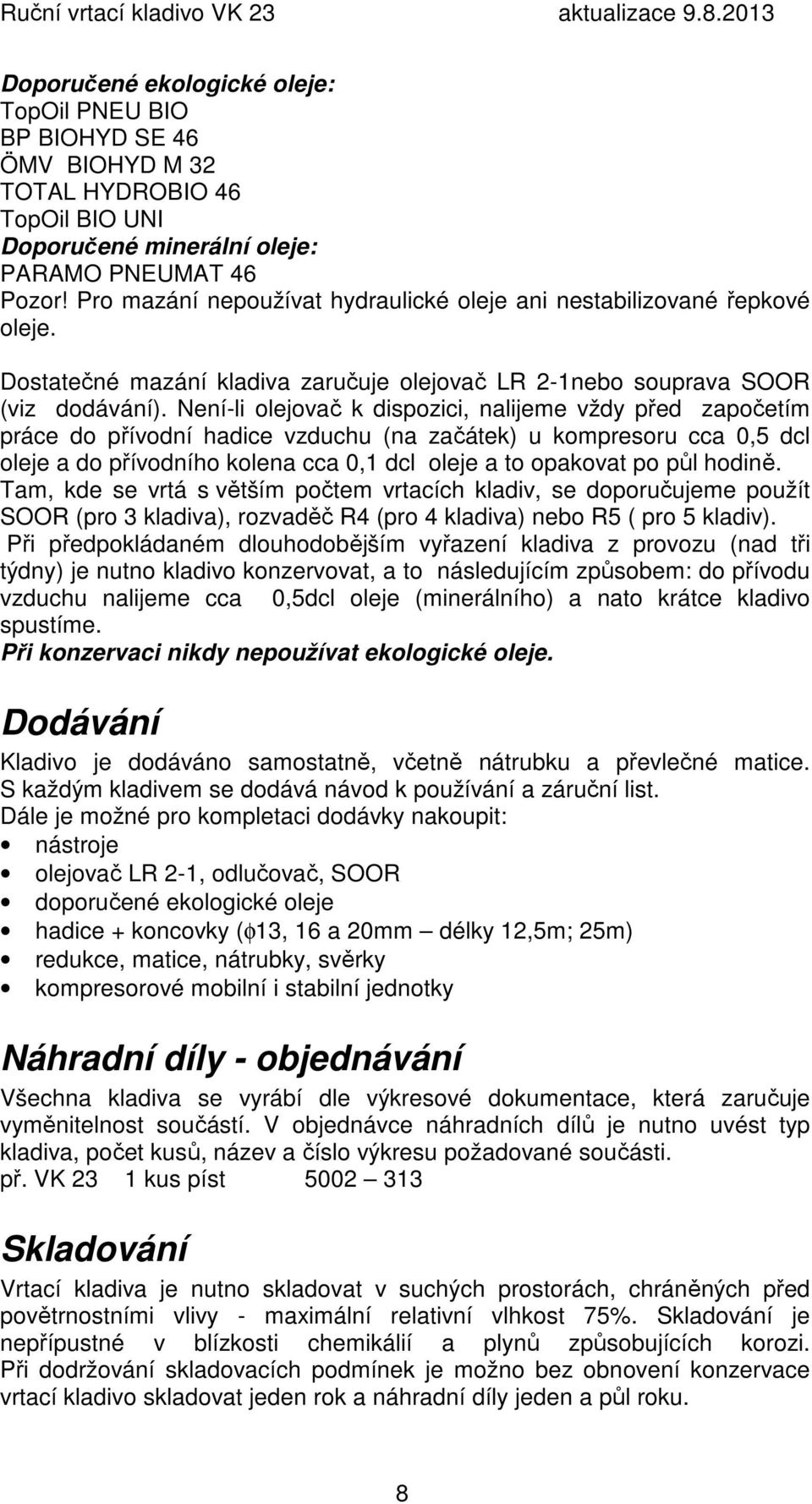

8 Doporučené ekologické oleje: TopOil PNEU BIO BP BIOHYD SE 46 ÖMV BIOHYD M 32 TOTAL HYDROBIO 46 TopOil BIO UNI Doporučené minerální oleje: PARAMO PNEUMAT 46 Pozor! Pro mazání nepoužívat hydraulické oleje ani nestabilizované řepkové oleje. Dostatečné mazání kladiva zaručuje olejovač LR 2-1nebo souprava SOOR (viz dodávání). Není-li olejovač k dispozici, nalijeme vždy před započetím práce do přívodní hadice vzduchu (na začátek) u kompresoru cca 0,5 dcl oleje a do přívodního kolena cca 0,1 dcl oleje a to opakovat po půl hodině. Tam, kde se vrtá s větším počtem vrtacích kladiv, se doporučujeme použít SOOR (pro 3 kladiva), rozvaděč R4 (pro 4 kladiva) nebo R5 ( pro 5 kladiv). Při předpokládaném dlouhodobějším vyřazení kladiva z provozu (nad tři týdny) je nutno kladivo konzervovat, a to následujícím způsobem: do přívodu vzduchu nalijeme cca 0,5dcl oleje (minerálního) a nato krátce kladivo spustíme. Při konzervaci nikdy nepoužívat ekologické oleje. Dodávání Kladivo je dodáváno samostatně, včetně nátrubku a převlečné matice. S každým kladivem se dodává návod k používání a záruční list. Dále je možné pro kompletaci dodávky nakoupit: nástroje olejovač LR 2-1, odlučovač, SOOR doporučené ekologické oleje hadice + koncovky (φ13, 16 a 20mm délky 12,5m; 25m) redukce, matice, nátrubky, svěrky kompresorové mobilní i stabilní jednotky Náhradní díly - objednávání Všechna kladiva se vyrábí dle výkresové dokumentace, která zaručuje vyměnitelnost součástí. V objednávce náhradních dílů je nutno uvést typ kladiva, počet kusů, název a číslo výkresu požadované součásti. př. VK 23 1 kus píst Skladování Vrtací kladiva je nutno skladovat v suchých prostorách, chráněných před povětrnostními vlivy - maximální relativní vlhkost 75%. Skladování je nepřípustné v blízkosti chemikálií a plynů způsobujících korozi. Při dodržování skladovacích podmínek je možno bez obnovení konzervace vrtací kladivo skladovat jeden rok a náhradní díly jeden a půl roku. 8

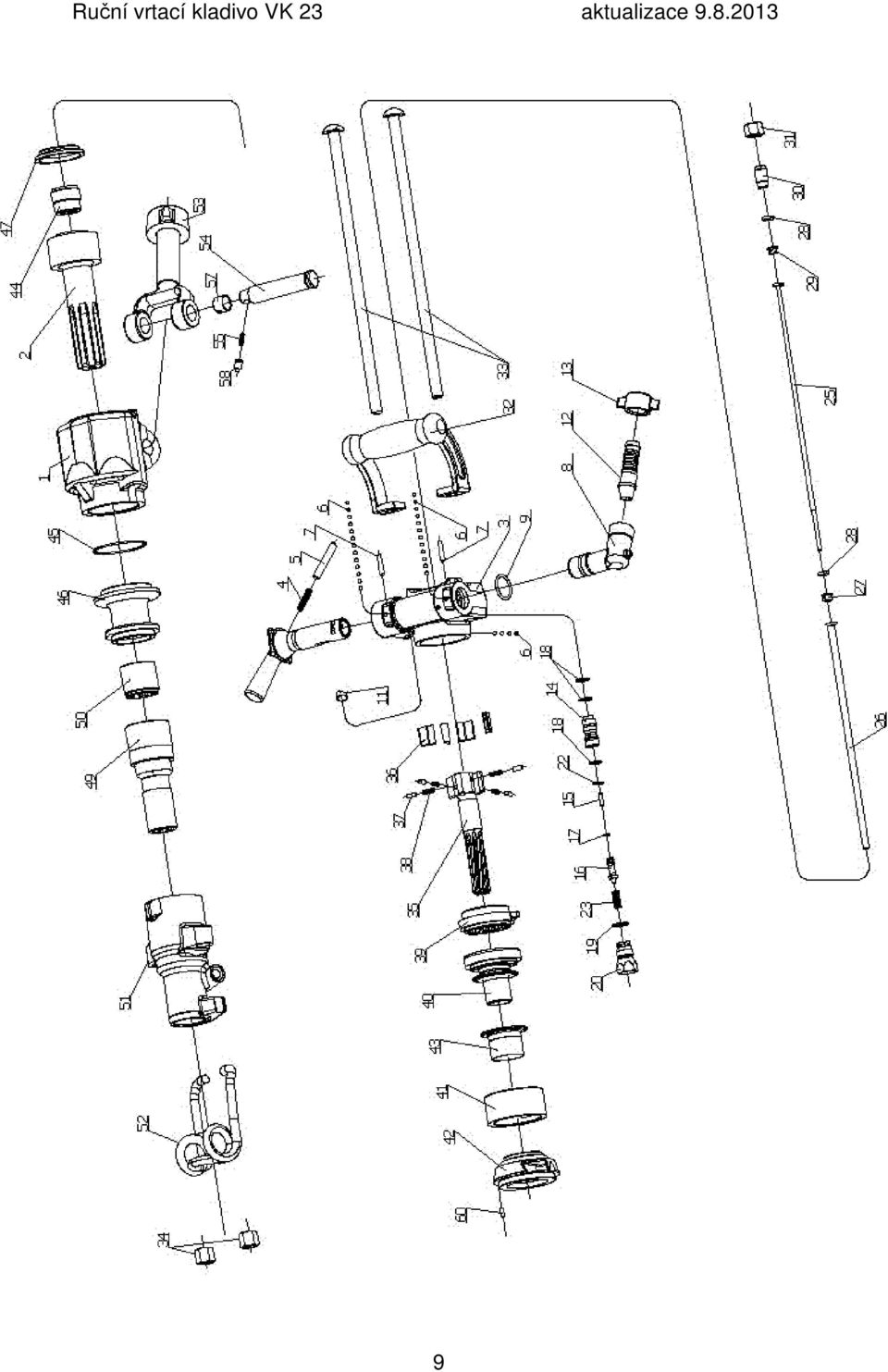

9 9

10 Seznam součástí Pos. Objednací Název součásti ks Poznámky číslo komplet VK válec sestava 1 J píst opracování 1 J hlava válce sestava 1 J pružina 1 J aretační kolík 1 J kulička 3/16 41 J kolík 6x J přívodní koleno R1 1 J přívodní koleno Rd 1 N kroužek O 40x32 1 J ventil přímý Js13 1 J nátrubek ST 25B/2 27,5 1 J nátrubek Js 25 1 N přesuvná matice UM 10/2 1 J přesuvná matice Rd40 1 N vložka 1 J spouštěcí kolík 1 J spouštěcí tyčka 1 J kroužek O 10x6 1 J kroužek O 20x16 3 J kroužek O 25x21 1 J zátka 1 J kroužek O 16x12 1 J pružina 1 J trubka výplachu 1 J trubka vzduch.výplachu 1 J vložka 1 J těsnění pryž J vložka 1 J zátka 1 J kontramatice 1 J rukojeť 1 J napínací šroub 2 J matice M18x1.5 2 J šroubový unášeč oprac. 1 J západka 4 J kolík 4 J pružina J rohatka opracování 1 J víko rozvodu oprac. 1 J těleso rozvodu 1 J víko rozvodu opracování 1 J kroužek rozvodu 1 J matice unášeče 1 J 10

11 kroužek O 70x3 1 J nárazové pouzdro 1 J doraz 1 J vrtákové pouzdro 22x108 1 J unášeč 1 J víko válce 22x108 1 J třmenová pružina 22x108 1 J opěrný třmen svař.sest. 1 J čep 1 J pružina 1 J kroužek 1 J kolík 1 J kolík 3x12 válcový 1 J rychlospojka 1 N J standard N zvláštní příslušenství Registr provedených oprav (záruční,pozáruční) Datum provedení Druh opravy (stručný popis) Opravu provedl Podpis Razítko 11

12 ES PROHLÁŠENÍ O SHODĚ výrobku s technickými předpisy podle 13 Zákona č.22/1997 Sb. ve znění pozdějších předpisů a dle Nařízení vlády č. 176/2008 Sb. v platném znění Výrobce, obchodní jméno PERMON s.r.o. Sídlo: Roztoky Křivoklát Česká republika tel : fax : , permon@permon.cz Popis strojního zařízení : Název : Vrtací kladivo Typ : VK 23 Výrobní číslo:.. Použití : Pneumatické vrtací kladivo VK 23 je zařazeno do váhové kategorie středně těžkých vrtacích kladiv a používá se k vrtání vrtů pro trhací práce v horninách různých tvrdostí především v dolech, dále při stavbách silnic a železnic, ve stavebnictví a podobně. Ustanovení, která zařízení splňuje : Svojí konstrukcí vyhovuje požadavkům, stanoveným Směrnicí Evropského parlamentu a Rady 2006/42/ES ve znění Nařízení vlády č. 176/2008 Sb. v platném znění a splňuje podmínky pro použití dle tohoto technického předpisu v rozsahu, uvedeném v návodu k použití z Notifikovaná osoba: TÜV CZ NB Seznam technických předpisů, harmonizovaných českých technických norem, národních předpisů a technických norem s nimiž byly posouzena shoda Zákon o technických požadavcích č.22/1997 Sb. v platném znění NV 9/ 2002 Sb., 5 ods.1, písm.a), příloha 5 ČSN EN A1 NV č.176 /2008 Sb. v plat. znění ČSN EN ISO ČÚBP 48/1982 Sb. v plat. znění NV č. 502/2000 Sb. Potvrzení výrobce: Výrobek je svým provedením bezpečný při dodržení podmínek stanovených v návodu k použití z Výrobce je nositel certifikátu ČSN EN ISO 9001 : Svými vnitropodnikovými opatřeními zabezpečuje trvalou shodu tohoto zařízení s technickou dokumentací a s požadavky uvedených technických předpisů, národních předpisů a norem. Roztoky 217,

13 Záruka Výrobce poskytuje po dobu 24 měsíců od data prodeje záruku na funkci a vady vzniklé chybnou výrobou, nebo vadou materiálu. Záruka se nevztahuje na vady způsobené nedodržením návodu k obsluze a údržbě, dále na vady vzniklé běžným opotřebením, nepřiměřeným použitím, nešetrným zacházením, neodborným zásahem do výrobku či použitím neautorizovaných dílů. PO DOBU ZÁRUKY OPRAVY PROVÁDÍ POUZE VÝROBCE. Nároky plynoucí ze záruky lze uplatnit jen je-li předložen tento plně vyplněný záruční list a k němu příslušející výrobek. PERMON s.r.o. tel: Roztoky 217 fax: , KŘIVOKLÁT permon@permon.cz Servisní střediska a autorizovaní prodejci uvedeni na WWW. permon.cz Záruční list pro VK 23 Výrobní číslo: Datum vyskladnění: Datum prodeje: Kladivo zavedeno (dne, podpis):
