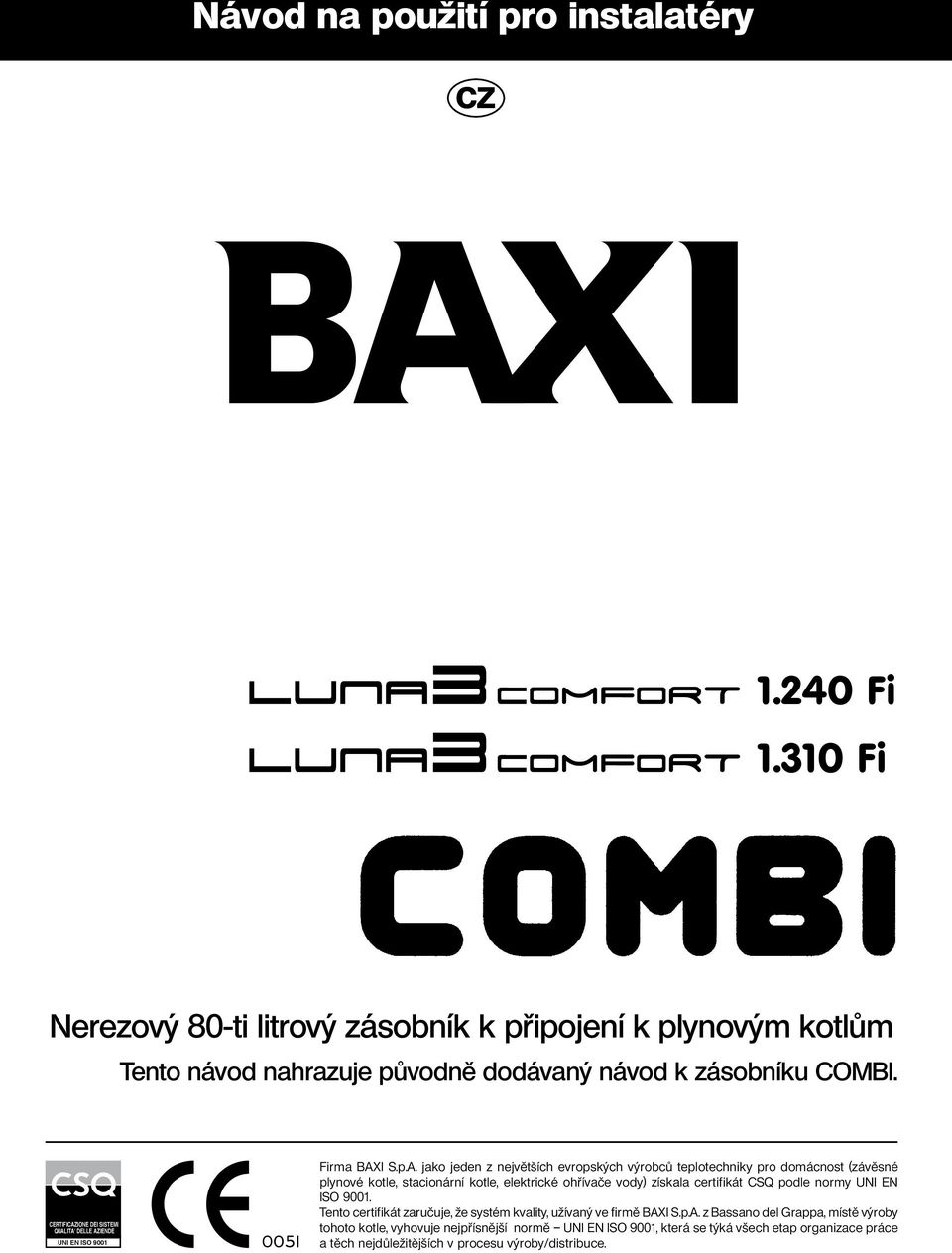

Návod na použití pro instalatéry. Nerezový 80-ti litrový zásobník k připojení k plynovým kotlům
|
|
- Eduard Kolář
- před 7 lety
- Počet zobrazení:
Transkript
1 Návod na použití pro instalatéry CZ Fi Fi Nerezový 80-ti litrový zásobník k připojení k plynovým kotlům Tento návod nahrazuje původně dodávaný návod k zásobníku COMBI. CERTIFICAZIONE DEI SISTEMI QUALITA' DELLE AZIENDE UNI EN ISO 9001 Firma BAXI S.p.A. jako jeden z největších evropských výrobců teplotechniky pro domácnost (závěsné plynové kotle, stacionární kotle, elektrické ohřívače vody) získala certifikát CSQ podle normy UNI EN ISO Tento certifikát zaručuje, že systém kvality, užívaný ve firmě BAXI S.p.A. z Bassano del Grappa, místě výroby tohoto kotle, vyhovuje nejpřísnější normě UNI EN ISO 9001, která se týká všech etap organizace práce a těch nejdůležitějších v procesu výroby/distribuce.

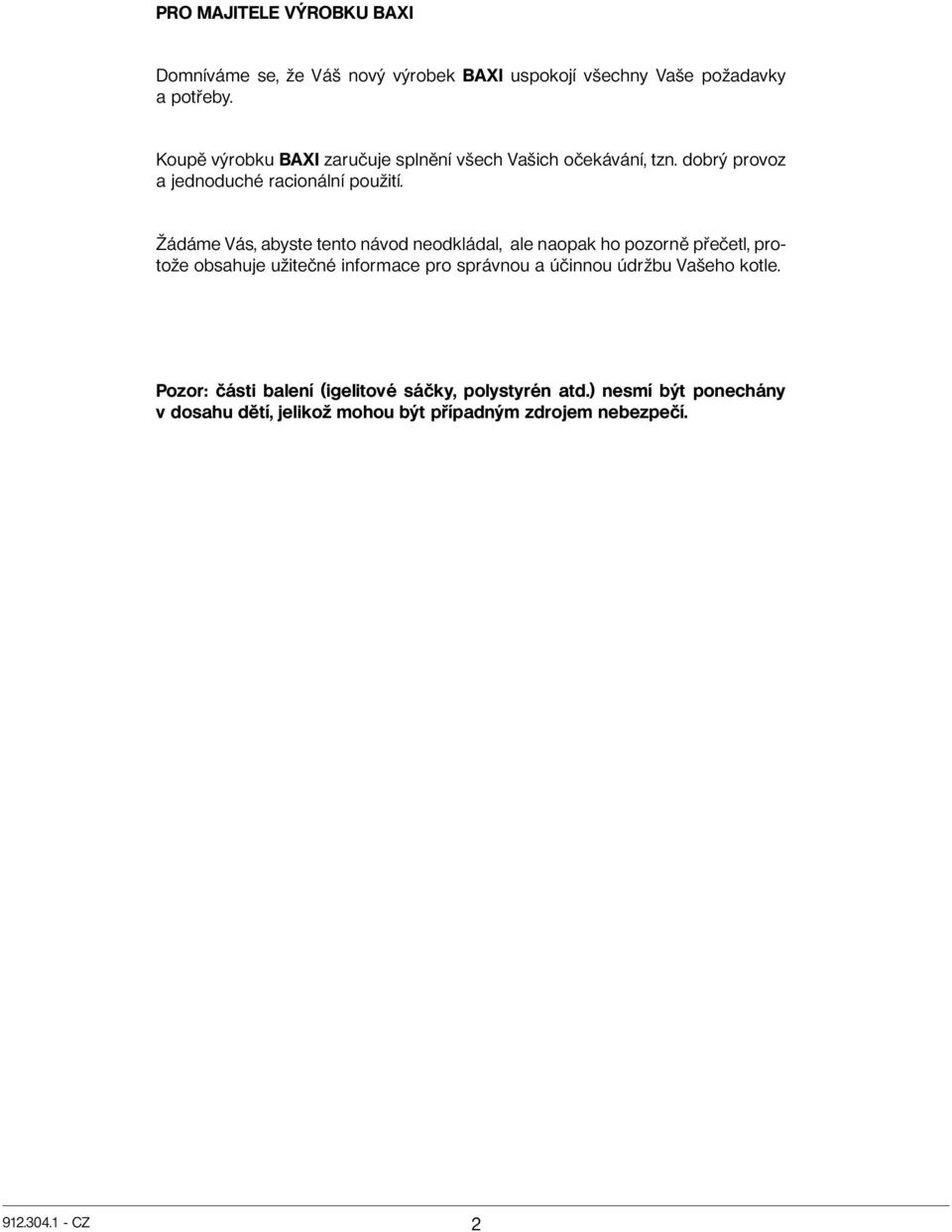

2 PRO MAJITELE VÝROBKU BAXI Domníváme se, že Váš nový výrobek BAXI uspokojí všechny Vaše požadavky a potřeby. Koupě výrobku BAXI zaručuje splnění všech Vašich očekávání, tzn. dobrý provoz a jednoduché racionální použití. Žádáme Vás, abyste tento návod neodkládal, ale naopak ho pozorně přečetl, protože obsahuje užitečné informace pro správnou a účinnou údržbu Vašeho kotle. Pozor: části balení (igelitové sáčky, polystyrén atd.) nesmí být ponechány v dosahu dětí, jelikož mohou být případným zdrojem nebezpečí CZ 2
3 Obsah 1. Balení a přeprava Montáž jednotky (zásobník Combi + závěsný kotel LUNA3 COMFORT 1.xxx Fi) Rozměry jednotky (*) Instalace kotle (šablona pro upevnění kotle na ze ) (*) Montáž pohonu trojcestného ventilu Připojení sondy zásobníku Odvzdušnění topné spirály Bezpečnostní a regulační prvky (*) Vypuštění vody ze zásobníku Expanzní nádoba TUV (příslušenství na objednávku) Čištění topné spirály zásobníku Provozní kontroly Funkční schéma okruhů (*) Předpisy a zásady Technické údaje (*)...20 (*) tyto kapitoly doplňují příslušné kapitoly v návodu ke kotli CZ

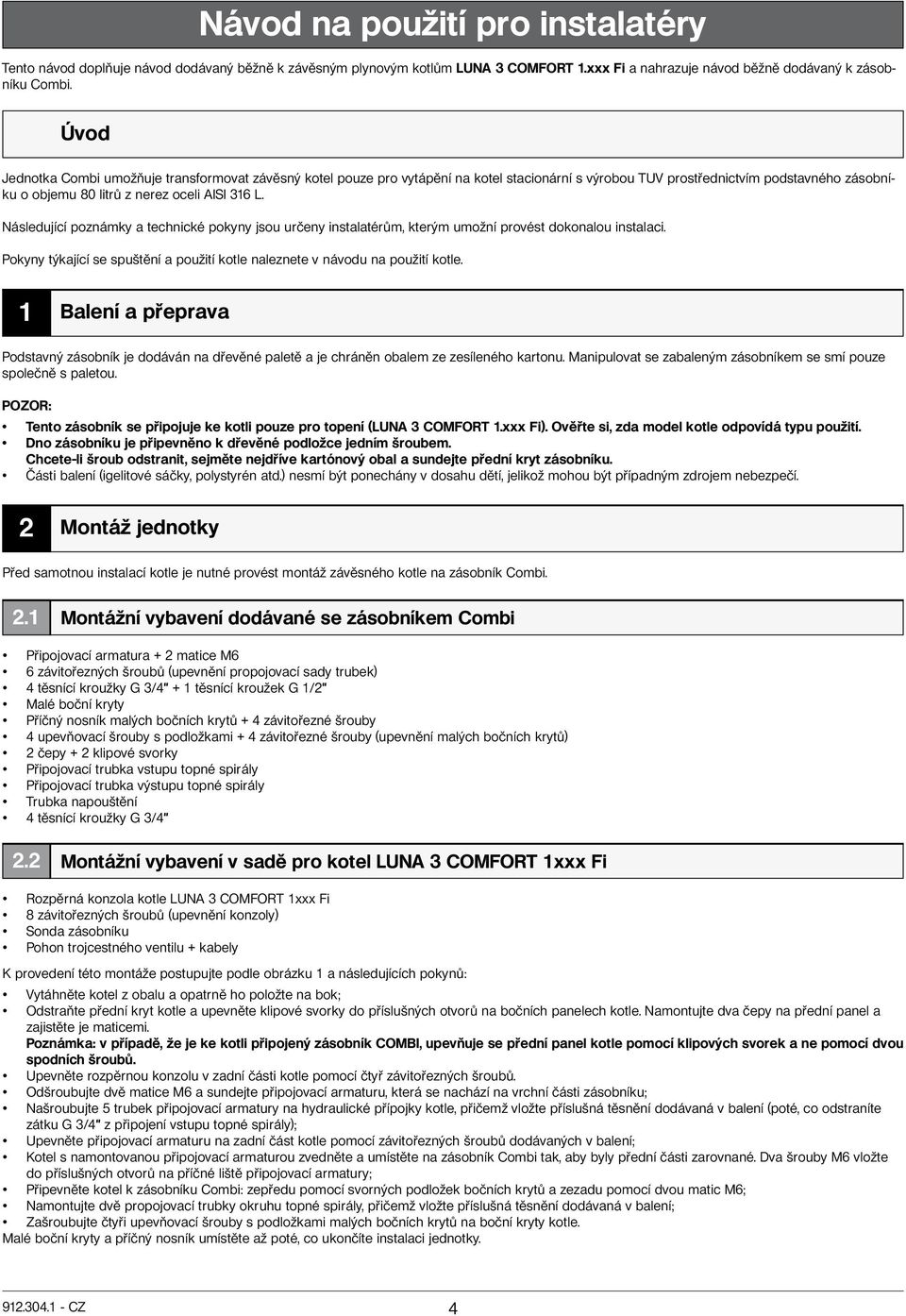

4 Návod na použití pro instalatéry Tento návod doplňuje návod dodávaný běžně k závěsným plynovým kotlům LUNA 3 COMFORT 1.xxx Fi a nahrazuje návod běžně dodávaný k zásobníku Combi. Úvod Jednotka Combi umožňuje transformovat závěsný kotel pouze pro vytápění na kotel stacionární s výrobou TUV prostřednictvím podstavného zásobníku o objemu 80 litrů z nerez oceli AISI 316 L. Následující poznámky a technické pokyny jsou určeny instalatérům, kterým umožní provést dokonalou instalaci. Pokyny týkající se spuštění a použití kotle naleznete v návodu na použití kotle. 1 Balení a přeprava Podstavný zásobník je dodáván na dřevěné paletě a je chráněn obalem ze zesíleného kartonu. Manipulovat se zabaleným zásobníkem se smí pouze společně s paletou. POZOR: Tento zásobník se připojuje ke kotli pouze pro topení (LUNA 3 COMFORT 1.xxx Fi). Ověřte si, zda model kotle odpovídá typu použití. Dno zásobníku je připevněno k dřevěné podložce jedním šroubem. Chcete-li šroub odstranit, sejměte nejdříve kartónový obal a sundejte přední kryt zásobníku. Části balení (igelitové sáčky, polystyrén atd.) nesmí být ponechány v dosahu dětí, jelikož mohou být případným zdrojem nebezpečí. 2 Montáž jednotky Před samotnou instalací kotle je nutné provést montáž závěsného kotle na zásobník Combi. 2.1 Montážní vybavení dodávané se zásobníkem Combi Připojovací armatura + 2 matice M6 6 závitořezných šroubů (upevnění propojovací sady trubek) 4 těsnící kroužky G 3/4" + 1 těsnící kroužek G 1/2" Malé boční kryty Příčný nosník malých bočních krytů + 4 závitořezné šrouby 4 upevňovací šrouby s podložkami + 4 závitořezné šrouby (upevnění malých bočních krytů) 2 čepy + 2 klipové svorky Připojovací trubka vstupu topné spirály Připojovací trubka výstupu topné spirály Trubka napouštění 4 těsnící kroužky G 3/4" 2.2 Montážní vybavení v sadě pro kotel LUNA 3 COMFORT 1xxx Fi Rozpěrná konzola kotle LUNA 3 COMFORT 1xxx Fi 8 závitořezných šroubů (upevnění konzoly) Sonda zásobníku Pohon trojcestného ventilu + kabely K provedení této montáže postupujte podle obrázku 1 a následujících pokynů: Vytáhněte kotel z obalu a opatrně ho položte na bok; Odstraňte přední kryt kotle a upevněte klipové svorky do příslušných otvorů na bočních panelech kotle. Namontujte dva čepy na přední panel a zajistěte je maticemi. Poznámka: v případě, že je ke kotli připojený zásobník COMBI, upevňuje se přední panel kotle pomocí klipových svorek a ne pomocí dvou spodních šroubů. Upevněte rozpěrnou konzolu v zadní části kotle pomocí čtyř závitořezných šroubů. Odšroubujte dvě matice M6 a sundejte připojovací armaturu, která se nachází na vrchní části zásobníku; Našroubujte 5 trubek připojovací armatury na hydraulické přípojky kotle, přičemž vložte příslušná těsnění dodávaná v balení (poté, co odstraníte zátku G 3/4" z připojení vstupu topné spirály); Upevněte připojovací armaturu na zadní část kotle pomocí závitořezných šroubů dodávaných v balení; Kotel s namontovanou připojovací armaturou zvedněte a umístěte na zásobník Combi tak, aby byly přední části zarovnané. Dva šrouby M6 vložte do příslušných otvorů na příčné liště připojovací armatury; Připevněte kotel k zásobníku Combi: zepředu pomocí svorných podložek bočních krytů a zezadu pomocí dvou matic M6; Namontujte dvě propojovací trubky okruhu topné spirály, přičemž vložte příslušná těsnění dodávaná v balení; Zašroubujte čtyři upevňovací šrouby s podložkami malých bočních krytů na boční kryty kotle. Malé boční kryty a příčný nosník umístěte až poté, co ukončíte instalaci jednotky CZ 4
5 ROZPĚRNÁ KONZOLA PŘÍČNÁ LIŠTA KOTEL LUNA 3 COMFORT 1.xxx Fi PŘIPOJOVACÍ ARMATURA PŘIPOJOVACÍ TRUBKA ZPÁTEČKY TOPNÉ SPIRÁL PŘIPOJOVACÍ TRUBKA VSTUPU TOPNÉ SPIRÁLY TRUBKA NAPOUŠTĚNÍ MALÉ BOČNÍ KRYTY COMBI obrázek 1A. Postup montáže jednotky CZ
6 ODSTRAŇTE PŘEDNÍ KRYT KOTLE NAMONTUJTE DVA ČEPY NA PŘEDNÍ PANEL UPEVNĚTE KLIPOVÉ SVORKY NA BOČNÍ PANELY KOTLE ODSTRAŇTE DVA UPEVŇOVACÍ ŠROUBY PŘEDNÍHO PANELU VYTÁHNĚTE KOTEL Z OBALU A OPATRNĚ HO POLOŽTE NA BOK UPEVNĚTE ROZPĚRNOU KONZOLU NA KOTEL ROZPĚRNÁ KONZOLA obrázek 1B. Postup montáže jednotky CZ 6
7 PŘIŠROUBUJTE PĚT TRUBEK KE KOTLI (ODSTRAŇTE ZÁTKU G 3/4) PŘIPOJOVACÍ ARMATURA ZAŠROUBUJTE ČTYŘI UPEVŇOVACÍ ŠROUBY S PODLOŽKAMI UPEVNĚTE ARMATURU POMOCÍ ŠROUBŮ obrázek 1C. Postup montáže jednotky CZ
8 UMÍSTĚTE KOTEL NA ZÁSOBNÍK ZAŠROUBUJTE DVĚ UPEVŇOVACÍ MATICE KOTLE VLOŽTE BOČNÍ DÍL POD SVORNOU PODLOŽKU PŘIPOJTE TRUBKY VSTUPU A ZPÁTEČKY TOPNÉ SPIRÁLY A TRUBKU NAPOUŠTĚNÍ obrázek 1D. Postup montáže jednotky CZ 8
9 SVORNÁ PODLOŽKA BOČNÍCH DÍLŮ VLOŽTE BOČNÍ DÍL POD SVORNOU PODLOŽKU A PŘIŠROUBUJTE JI VLOŽENÍ BOČNÍCH DÍLŮ UPEVNĚTE PŘÍČNÝ NOSNÍK POMOCÍ ŠROUBŮ BOČNÍ DÍLY KOTLE A PŘÍČNÝ NOSNÍK UPEVNĚTE AŽ POTÉ, CO DOKONČÍTE INSTALACI JENDOTKY obrázek 1E. Postup montáže jednotky CZ
10 3 Rozměry jednotky Legenda A Vstup do topení G3/4" M B Zpátečka topení G3/4" M C Trubka připojení plynu G3/4" M E Vstup užit. vody G1/2" M F Výstup TUV G1/2" M G Zpětná cirkulace TUV G1/2" M I Vypouštění pojistného ventilu Rozměry jednotky 4 Instalace kotle Instalaci je nutné provádět tak, aby byla zohledněna pozdější pohodlná údržba. Je nutné mít na zřeteli celkovou hmotnost jednotky, která působí na podlahu a zároveň také počítat s hmotností vody obsažené v zásobníku. Doporučujeme neumis ovat jednotku přímo ke zdi, ale ponechat ve vzdálenosti 100 mm. Případné nerovností podlahy vyrovnáte pomocí nastavitelných nožiček. Po stanovení přesného umístění jednotky načrtněte přímky potrubí pomocí papírové šablony dodávané společně se sadou příslušenství. Šablona musí být pověšena na zdi ve výšce 1642 mm. Příslušenství dodávané společně se závěsným kotlem LUNA3 COMFORT 1.xxx Fi (*) Papírová šablona kotle (Pozor: není vhodná pro toto použití) (*) Hmoždinky 8 mm a šrouby (Pozor: nejsou vhodné pro toto použití) (**) Plynový kohout G 3/4" + trubka (připojení plynu) (***) Kohout G 1/2" vstupu už. vody s filtrem + trubka (napouštění okruhu kotle) (**) Kohout vstupu do topení (**) Kohout zpátečky topení (**) Těsnící kroužky (**) Teleskopické spojky (*) díly, které nejsou vhodné pro toto použití (**) díly, které se připevňují k šabloně zásobníku Combi a ne k šabloně kotle (***) kohout G 1/2 vstupu vody s filtrem se montuje na vstup studené už. vody (E) CZ 10
11 Příslušenství dodávané se zásobníkem Combi (*) Papírová šablona Combi (Pozor: není vhodná pro toto použití) Trubka výstupu TUV Těsnící kroužek Teleskopické spojky (*) Použijte papírovou šablonu dodávanou v montážní sadě. Při instalaci systému postupujte od připojení vody a plynu, které se nachází na spodní části šablony. Je k dispozici jedna sada flexibilních trubek. ŠABLONU POVĚSTE DO VÝŠKY 1642 mm 450 ŠÍŘKA KOTLE MR: výstup do topení G 3/4" RR: zpátečka topení G 3/4" GAS: plyn G3/4" ES: vstup studené užitkové vody G 1/2" US: výstup TUV G 1/2" RS: zpětná cirkulace TUV G 1/2" VS: pojistný ventil TUV VÝŠKA KOTLE 1642 obrázek 2: šablona připojení jednotky Combi CZ
12 5 Montáž pohonu trojcestného ventilu Připojte pohon trojcestného ventilu dle obrázku 3. Pro připojení vodičů postupujte následovně: Odstraňte přední kryt kotle; Vyklopte krabici ovládání kotle a po uvolnění tří šroubů odstraňte ochranný kryt; Připojte vodiče pohonu trojcestného ventilu (bílý-červený-černý) dle obrázku 3; UPOZORNĚNÍ: zkontrolujte správné upevnění vodičů v konektoru CN1 elektronické desky; Přichy te vodiče držákem krabice ovládání; Vra te zpátky krabici ovládání a upevněte ji šrouby. MONTÁŽ POHONU TROJCESTNÉHO VENTILU VENTILÁTOR POHON TROJCESTNÉHO VENTILU ČERVENÝ ČERNÝ BÍLÝ M C Upevněte pohon pomocí spony ČERPADLO obrázek 3: připojení pohonu trojcestného ventilu Poznámka: Před samotnou instalací pohonu odstraňte zátku z trojcestného ventilu 6 Připojení sondy zásobníku Pro provedení této operace postupujte následujícím způsobem: Odstraňte přední kryt kotle; Vyklopte směrem dolů krabici ovládání a po odstranění ochranného krytu se dostanete ke svorkovnici M2 Po odstranění odporu připojte sondu NTC přednosti okruhu TUV, která se nachází u zásobníku Combi, na svorkovnici M2 (obrázek 4) CZ 12
13 SVORKOVNICE KOTLE LUNA 3 COMFORT 1.xxx Fi ODSTRAŇTE ODPOR KABEL SONDY ZÁSOBNÍKU PROTÁHNĚTE KABEL SKRZ PRŮCHODKU PŘÍČNÉHO NOSNÍKU KOTLE VYMĚŇTE SONDU ZÁSOBNÍKU SONDA S BÍLÝM KONEKTOREM obrázek 4: Připojení sondy přednosti okruhu TUV 6.1 Výměna sondy zásobníku Odstraňte vrchní přední kryt (upevněn magnety) a tahem za boční okraje i přední spodní panel (upevněn pomocí klipových svorek) Vyměňte sondu zásobníku (červený konektor) za sondu dodávanou v montážní sadě LUNA 3 COMFORT 1.xxx Fi (bílý konektor) 7 Odvzdušnění okruhu topné spirály Při prvním napouštění systému je nezbytné odvzdušnit topnou spirálu a okruh kotle. Pro provedení této operace je nutné uvést kotel nejdříve do provozu v režimu TUV a poté v režimu topení s vypnutým hořákem a to dle následujícího postupu: Odstraňte malé boční kryty; Zavřete kohout přívodu plynu; Stiskněte tlačítko a nastavte režim provozu Zima Zvyšte na maximum teplotu TUV pomocí tlačítek + -. V tomto případě je trojcestný ventil nastaven na topnou spirálu zásobníku. Zobrazuje se symbol. Otevřete a zavřete dva ruční odvzdušňovací ventilky, které se nachází na propojovacích trubkách topné spirály (odstraňte malé boční kryty); Zvyšte na maximum teplotu topení a snižte na minimum teplotu TUV; V tomto případě je trojcestný ventil nastaven na okruh vytápění. Zobrazuje se symbol. Je-li to nezbytné, opakujte několikrát výše popsaný postup. Čtěte také pokyny uvedené v návodu na použití kotle CZ
14 Tlačítko Informace a Programování Funkce časového nastavení Nastaveni teploty TUV Nastavení pokojové teploty Aktivace Léto-Zima Pouze vytápění-vypnuto Tlačítko potvrzení Tlačítko Economy-Comfort Nastavení naprogramovaného režimu (vytápění) Ruční/Automatický/Vypnuto Režim TUV Režim vytápění Standby Průběh denního programování Režim s komfortní teplotou Režim s nízkou teplotou Průběh komunikace mezi deskou a dálkovým ovládáním Funkce s automatickým nastavením Modulace plamene (výkon kotle) Funkce s manuálním nastavením Porucha Zapálení hořáku Funkce čas. nastavení v provozu Parametr desky obrázek 5: Ovládací panel kotle Zobrazení času / informací Dny v týdnu Nabití baterie 8 Bezpečnostní a regulační a prvky Jednotka je vyrobena tak, aby splňovala všechny předpisy příslušných evropských norem a kromě prvků uvedených v příslušné kapitole návodu na použití kotle, je navíc vybavena: Hydraulickým pojistným ventilem (okruh TUV) Tento ventil je nastavený na 8 barů a je instalovaný v okruhu TUV. Doporučujeme připojit pojistný ventil k odpadu se sifonem. Je zakázáno používat pojistný ventil k vypouštění okruhu TUV. 9 Vypuštění vody ze zásobníku Vypuštění zásobníku je možné provést pomocí příslušného kohoutu, který je umístěný na jeho spodní části a dostanete se k němu tak, že sundáte přední spodní panel: Odstraňte vrchní přední kryt (upevněn magnety); Sundejte přední panel tak, že silou zatáhnete za jeho boční okraje (upevněny pomocí klipových svorek); Sundejte jeden z malých bočních krytů a uzavřete kohout vstupu studené vody do kotle; Otevřete kohoutek odběru teplé vody, který je umístěn co nejblíže u kotle; Nasa te flexibilní hadičku na hadicový nástavec kohoutu vypouštění zásobníku a její druhý konec zave te do odpadu; Odšroubujte pomalu objímku kohoutu. Je zakázáno používat pojistný ventil k vypouštění okruhu vytápění CZ 14
15 10 Expanzní nádoba TUV (příslušenství na objednávku) V případě, že: Přetlak ve vodovodní síti nebo v hydraulickém systému je takový, že je nezbytné instalovat redukční ventil (přetlak vyšší než 4 bary); Na rozvodu studené vody je instalována zpětná klapka; Konstrukce rozvodu studené vody není dostačující k expanzi vody v zásobníku pojistný ventil okruhu TUV zasáhne tak, že začne kapat. Pro odstranění této nepříjemnosti je nezbytné instalovat expanzní nádobu do okruhu TUV. Sada s expanzní nádobou TUV je k dispozici jako příslušenství na objednávku. Pro instalaci expanzní nádoby postupujte následovně: Odstraňte vrchní přední kryt (upevněn magnety); Sundejte přední panel tak, že silou zatáhnete za jeho boční okraje (upevněny pomocí klipových svorek); Vypus te zásobník dle postupu uvedeném v kapitole 9; Umístěte expanzní nádobu na místo ponechané v izolační vrstvě a připevněte ji na levou bočnici pomocí dvou závitořezných šroubů; Odstraňte vypouštěcí kohout zásobníku a nasa te hydraulický T-kus; Připojte flexibilní hadičku a kohout na T-kus. Přečtěte si také návod dodávaný společně s expanzní nádobou. EXPANZNÍ NÁDOBA TUV obrázek 6: expanzní nádoba TUV 11 Čištění topné spirály zásobníku Pro provedení této operace postupujte následovně: Vypus te zásobník dle postupu uvedenému v kapitole 9 (vypuštění zásobníku); Odšroubujte šest šroubů a sundejte přední přírubu; Vyčistěte kartáčkem závity spirály a zbytky vysajte vysavačem; Zkontrolujte, zda není porušená hořčíková anoda, která je vložená do příruby zásobníku, a pokud ano, tak ji vyměňte. Výměna zásobníku Pokud je to nezbytné, můžete vyměnit také celý zásobník. Pro provedení této operace postupujte následovně: Vypus te kotlový okruh dle postupu uvedeném v návodu na použití kotle; Vypus te zásobník dle postupu uvedeném v kapitole 9 (vypuštění zásobníku); Odstraňte vrchní přední kryt (upevněn magnety) a kovové příčné nosníky (připevněné šrouby); Odšroubujte hydraulické přípojky umístěné na vrchní části zásobníku; Přeřízněte stahovací pásku a odstraňte přední vrstvu izolace; Zásobník nakloňte dopředu a vytáhněte CZ
16 12 Provozní kontroly Kotel je nedílnou součástí topného systému. Přestože je kotel v max. míře vybaven kontrolními a bezpečnostními elementy, je třeba pravidelně kontrolovat (alespoň 1-krát týdně), zda neuniká voda z kotle nebo z topného systému. Tlakoměr umístěný ve spodní části kotle musí ukazovat hodnoty stanovené v projektu vytápění min. 0,8 baru. V případě nižší hodnoty je nutné doplnit topnou vodu na hodnotu předepsanou projektem, ale vždy jen tehdy, má-li voda v celém topném systému teplotu asi 20 C. K napouštěcímu kohoutu kotle se dostanete po odstranění vrchního předního krytu zásobníku (upevněn magnety). ODSTRAŇTE PŘEDNÍ KRYT UPEVNĚNÝ MAGNETY NAPOUŠTĚCÍ KOHOUT obrázek 7: napouštění systému CZ 16
17 13 Funkční schéma okruhů UZAVŘENÁ KOMORA VÝSTUP DO TOPENÍ PLYN NAPOUŠTĚNÍ ZPÁTEČKA TOPENÍ Legenda: 14 manometr 15 plynový kohout 16 napouštění 17 elektrický trojcestný ventil 19 hydraulický tlakový spínač 21 automatický by-pass 24 vypouštěcí ventil kotle 25 pojistný ventil 28 čerpadlo s odvzdušněním 29 automatický odvzdušňovací ventil 31 sonda NTC topení 32 bezpečnostní termostat 33 expanzní nádoba 34 plynová armatura 35 plynová rampa s tryskami 36 hořák 37 zapalovací elektroda 38 kontrolní elektroda 39 primární výměník 40 sběrač spalin 41 ventilátor 42 manostat 43 měřící hrdlo přetlaku 44 měřící hrdlo podtlaku 45 koaxiální spojka 46 pohon trojcestného ventilu 47 zpětná klapka 48 kohout vstupu TUV 49 nerezový zásobník 50 vypouštěcí kohout zásobníku 51 pojistný ventil TUV 52 sonda NTC zásobníku VSTUP ZÁSOBNÍKU VÝSTUP TUV VSTUP TUV ZPĚTNÁ CIRKULACE TUV ZPÁTEČKA ZÁSOBNÍKU CZ
18 14 Předpisy a zásady Instalaci kotle smí provést pouze firma odborně způsobilá dle příslušných českých zákonů, norem a předpisů. Po montáži kotle musí pracovník, který provedl instalaci, seznámit uživatele s provozem kotle a s bezpečnostními přístroji a musí mu předat alespoň návod k obsluze. Plynový kotel smí být uveden do provozu pouze na druh plynu, který je uveden na výrobním štítku a v dokumentaci kotle. Při provedení záměny topného plynu je nutno nové parametry označit. Napojení na rozvod plynu musí být provedeno podle projektu chváleného plynárnou v souladu s ČSN EN Před uvedením plynového rozvodu do provozu musí být provedena tlaková zkouška a revize plynového zařízení. Napojení na rozvod vody musí být v souladu s ČSN Výrobky z mědi smějí být použity jen tehdy, když rozváděná voda má stabilní ph v rozmezí 6,5 až 9,5 a není jinak agresivní musí splňovat minimálně hodnotu kyselinové neutralizační kapacity KNK4,5 1,0 mmol/l, CO 2 (celkový) 44 mg/l. Kotel se stupněm elektrického krytí IP-44 smí být montován i do koupelen, umýváren a podobných prostorů při splnění podmínek ČSN a norem souvisejících. Toto umístění volte jen tehdy, není-li opravdu jiná možnost. Kotel je možno instalovat jen do prostředí obyčejného dle ČSN bez nadměrné prašnosti, bez hořlavých či výbušných, korozívních či mastných výparů. Prach vnášený do kotle spalovacím vzduchem postupně zanáší funkční části hořáku a výměníku tepla a zhoršuje tak jejich funkci i ekonomiku provozu. Při návrhu umístění kotle je nutno respektovat předpisy o bezpečných vzdálenostech od hořlavých hmot dle ČSN Stupeň hořlavosti stavebních hmot stanovuje ČSN EN :2007 (Požární klasifikace stavebních výrobků a konstrukcí staveb Část 1: Klasifikace podle výsledků zkoušek reakce na oheň). Na tepelné zařízení a do vzdálenosti menší, než je jeho bezpečná vzdálenost, nesmějí být kladeny předměty z hořlavých hmot (bezpečná vzdálenost spotřebiče od hořlavých hmot je ve směru hlavního sálání 50 mm a v ostatních směrech 10 mm). Před započetím prací, které mohou mít za následek změnu prostředí v prostoru, v němž je tepelné zařízení instalováno (např. při práci s nátěrovými hmotami, lepidly apod.), je nutné odstavení spotřebiče z provozu. Je zakázáno jakékoli zasahování do zajištěných součástí spotřebiče. Po nainstalování spotřebiče prodejte obal sběrným surovinám, a případně umístěte přebalovou folii do sběrných kontejnerů na plasty. Spotřebič a jeho částí po ukončení životnosti prodejte do sběrných surovin. Kotle provedení B 11BS U kotlů s odvodem spalin komínem do venkovního prostředí je nutno respektovat ČSN a Pojistka proti zpětnému toku spalin nesmí být vyřazena z provozu. Neodborné zásahy do pojistky zpětného toku spalin jsou životu nebezpečné. Montáž pojistky zpětného toku spalin smí provádět pouze servisní pracovník s použitím originálních dílů od výrobce. V případě opakovaného vypnutí kotle pojistkou zpětného toku spalin je nutné kontaktovat servisní firmu. Skutečná čekací doba při vypnutí kotle pojistkou zpětného toku spalin je 15 minut. Musí být rovněž zabezpečen neomezený přísun vzduchu z venkovního prostředí až ke kotli, jinak dojde k nebezpečnému proudění spalin z kotle zpět do místnosti stejně tak, jako by byl např. ucpán odvod spalin komínem! Do objektu, kde je umístěn takový kotel, nesmí být instalovány odsávací vzduchové ventilátory (větrání záchodů, koupelen, kuchyní apod.). Dobře provedené těsnění oken a dveří silně omezí možnost nasávání vzduchu těmito jinak nevnímanými otvory. Kotel zásadně nemontujte do skříně, a to nejen z důvodu potřeby vzduchu pro spalování, ale i proto, že při poruše přívodu vzduchu nebo odtahu spalin proudí spaliny z kotle usměrňovačem tahu zpět do prostoru, kde je kotel umístěn, a to tak dlouho, než je hoření zastaveno pojistkou proti zpětnému toku spalin spalinovým termostatem. Pro zajištění co nejrychlejšího náběhu odtahu spalin do komína (zejména po provozních přestávkách nebo v létě) je zásadně správné provést první svislou část kouřovodu nad kotlem nejvyšší (minimálně 40 cm), potom teprve případné oblouky atd. Vodorovné části kouřovodů je nutno provádět se stoupáním od kotle nahoru ke komínu a vždy co nejkatší. Kouřovod mezi kotlem a sopouchem komína musí být proveden tak, aby byl těsný, avšak snadno demontovatelný pro čištění a kontrolu. Kotle provedení C (C 12 nebo C 32, C 42, C 52, C 82 ) s uzavřenou spalovací komorou, s přívodem spalovacího vzduchu do kotle potrubím z venkovního prostředí a odvodem spalin potrubím do venkovního prostředí. Respektujte předpisy uvedené v ČSN /2008 Komíny a kouřovody Navrhování, provádění a připojování spotřebičů spalin. Spaliny odcházející z kotle do ovzduší obsahují značné množství vodní páry, která vznikne spálením topného plynu. Tento jev existuje u každého kotle jakékoliv značky. Při návrhu potrubí pro odvod spalin je nutno tento zákonitý jev respektovat a počítat s tím, že spaliny vyfukované z výdechového koše potrubí před fasádu mohou být větrem strhávány zpět na fasádu, kde se pak vodní pára ze spalin sráží a stěnu navlhčuje! Vodní pára kondenzuje ze spalin i ve výfukovém potrubí a vytéká na konci výdechovým košem ven. Výdech je proto potřeba navrhnout v takovém místě, kde kapající kondenzát nezpůsobí potíže např. námrazu na chodníku apod. Horizontální potrubí musí být spádováno dolů ve směru proudění spalin (POZOR je to opačně, než u kotlů s odvodem spalin do komína!) Vzduchové i spalinové potrubí musí být provedeno tak, aby bylo těsné, ale snadno demontovatelné pro kontrolu, čištění i opravy. Např. u souosého koaxiálního provedení vzduchového a spalinového potrubí se netěsné spojení vnitřního spalinového potrubí projeví přisáváním spalin do spalovacího vzduchu, což zákonitě způsobí zhoršení spalování, které se projeví zvýšením obsahu kysličníku uhelnatého CO ve spalinách. Pronikání spalin do vzduchového potrubí je možno také zjistit měřením množství kysličníku uhličitého na sondách hrdla nad kotlem. Vzduchové i spalinové potrubí horizontální či vertikální musí být na své trase dobře upevněno či podepřeno tak, aby nebyl narušen potřebný spád potrubí a kotle nebyl nadměrně zatěžován. Při průchodu stavební konstrukcí nesmí být potrubí zakotveno, musí být umožněn pohyb způsobený teplotními dilatacemi. Umístění kotle a montáž Kotel se upevňuje zavěšuje na nehořlavou stěnu přesahující obrysy kotle o 200 mm na všech stranách. Pro usnadnění práce je jako součást kotle dodána papírová šablona na stěnu pro rozměření kotevních bodů zavěšení kotle a rozmístění připojovacích potrubí. Pro zavěšení je možno použít háky a hmoždinky dodané s kotlem. Kotel se osazuje do takové výše, aby ovládací, kontrolní a signalizační přístroje na kotli byly v přiměřené vizuální a manipulační výšce a tak, jak to požaduje projektová dokumentace potrubí pro přívod vzduchu a odvod spalin. Takto ve většině případů zůstane vespod kotle volné místo pro další využití. Pro servisní práci a úklid je nutno na bocích kotle ponechat volný prostor cca 20 mm, nad kotlem 250 mm, pod kotlem 300 mm, před kotlem 800 mm. Přístup k uzavíracímu plynovému kohoutu ve spodní části kotle nesmí být ničím zastavěn ani omezen! Další související normy ČSN EN 483:2000 Kotle na plynná paliva pro ústřední vytápění Kotle provedení C s jmenovitým tepelným příkonem nejvýše 70 kw. ČSN EN 297:1996 Kotle na plynná paliva pro ústřední vytápění Kotle provedení B 11 a B 11BS s atmosférickými hořáky a s jmenovitým tepelným příkonem nejvýše 70 kw (včetně změn A2:1998, A3:1998, A5:1998). ČSN EN 625:1997 Kotle na plynná paliva pro ústřední vytápění Zvláštní požadavky na kombinované kotle s jmenovitým tepelným příkonem nejvýše 70 kw provozované za účelem přípravy teplé užitkové vody pro domácnost ČSN EN 437:1996 Zkušební plyny. Zkušební přetlaky. Kategorie spotřebičů (včetně změn A1:1999, A2:2000) ČSN EN 298 Automatiky hořáků ČSN Zásobování plynem LPG Tlakové stanice, rozvod a použití CZ 18
19 CZ
20 15 Technické údaje Model kotle LUNA3 COMFORT Fi Fi Objem zásobníku l Jmenovitý tepelný příkon TUV (kotel) kw 26,9 33,3 Jmenovitý tepelný výkon TUV (kotel) kw kcal/h Maximální přetlak vody okruhu TUV bar 8 8 Regulace teploty vody v zásobníku C Čas obnovení teploty vody v zásobníku T=50 C min 12 9 Množství TUV při ohřátí o 30 C l/30 min Množství TUV při ohřátí o 35 C l/min 10,2 12,7 Specifický průtok TUV podle EN 625 l/min 22,9 25,4 Hmotnost netto jednotky Combi (Kotel+Combi) kg 45 (81) 45 (84) Firma BAXI S.p.A. si z důvodu neustálého zlepšování svých výrobků, vyhrazuje právo modifikovat kdykoli a bez předchozího upozornění údaje uvedené v této dokumentaci. Tato dokumentace má pouze informativní charakter a nesmí být použita jako smlouva ve vztahu k třetím osobám. BAXI S.p.A BASSANO DEL GRAPPA (VI) ITALIA Via Trozzetti, 20; tel ; telefax 0424/38089 kód CZ
