1 VarioTec CS Návod k obsluze Tento návod k obsluze si uschovejte! _CS_0713

2 Obsah Bezpečnostní Warnhinweise pokyny Bezpečnostní pokyny... CS 3 Vysvětlení indikace a tlačítek... CS 4 Všeobecně... CS 5 Použití k určenému účelu... CS 5 Montáž zafiízení VarioTec... CS 6 Pfiipojení jako fiídicí jednotka pohonu... CS 6 Pfiipojení jako skupinová fiídicí jednotka... CS 7 Vysvětlení funkcí... CS 8 Posuvn spínač pro ruční/automatick provoz, kontrolka nouzového signálu... CS 8 Tlačítka... CS 9 Skupinové fiízení... CS 9 Mezipoloha, větrání/obrácení... CS 9 ídicí jednotka pohonu, skupinová fiídicí jednotka. CS 10 Nastavení roleta/mark za nebo žaluzie... CS 10 Funkce... CS 10 Funkce v ručním provozu... CS 10 Funkce v automatickém provozu... CS 10 Programování... CS 11 Programování mezipolohy... CS 11 Programování polohy větrání/obrácení... CS 11 Najetí do mezipolohy... CS 12 Najetí do polohy větrání... CS 12 Najetí do polohy obrácení... CS 12 Vymazání mezipolohy... CS 12 Vymazaní polohy větrání/obrácení... CS 12 Technické údaje a rozměry... CS 12 Čištění... CS 12 Pokyny pro hledání poruchy... CS 12 Všeobecné prohlášení o shodě... CS 12 Pozor! DÛležité bezpečnostní pokyny! Dbejte následujících instrukcí! Nebezpečí úrazu elektrickou ránou. Pfiipojení k síti 230 V musí provést autorizovan odborník. Pfied montáží odpojte pfiívodní vedení od napětí. Pfii pfiipojování musí b t dodrženy pfiedpisy místních energetick ch podnikû a ustanovení pro mokré a vlhké prostory podle VDE 100. Používejte pouze v such ch místnostech. Používejte pouze nezměněné pûvodní součástky elero. V jízdním dosahu zafiízení se nesmějí zdržovat žádné osoby. Ovládání uschovejte mimo dosah dětí. Dbejte ustanovení specifick ch pro vaši zemi. Je-li zafiízení fiízeno jedním nebo několika pfiístroji, musí b t na jízdní dosah zafiízení během provozu vidět. Pro pfiipojení fiídicích vedení (ochranná malá napětí) smějí b t použity pouze typy vedení s dostatečnou dielektrickou pevností. Pfiístroj obsahuje malé spolknutelné součástky. 2 CS CS 3

3 On Vysvětlení tlačítek Všeobecně/ Warnhinweise Použití k určenému účelu Vysvětlení tlačítek Všeobecně Posuvný spínač pro ruční/automatický provoz Kontrolka nouzového signálu Ochranný kryt Auto Tlačítko NAHORU Tlačítko STOP Tlačítko DOLŮ Z v roby dodávané zafiízení VarioTec fiídí pohon buì manuálně, nebo pomocí externích jízdních pfiíkazû. Manuální obsluha zafiízení VarioTec je kdykoli možná. Toto zafiízení se vyznačuje jednoduchou obsluhou. Použití k určenému účelu Tlačítka pod ochrann m krytem Tlačítko RESET Zafiízení VarioTec se smí používat pouze k fiízení roletov ch a protislunečních zafiízení. Pos Pos Reset Tlačítko POZ Pfied pfiipojením cizích pfiístrojû je nutné konzultovat specializovan obchod. VarioTec Tlačítko POZ Kódovací pfiepínač (zadní strana pfiístroje) Horní poloha vypnutá funkce nouzového signálu Dolní poloha zapnutá funkce nouzového signálu 2 Horní poloha skupinová fiídicí jednotka Dolní poloha fiídicí jednotka pohonu 3 Horní poloha žaluziov provoz Dolní poloha roletov /mark zov provoz 4 CS CS 5

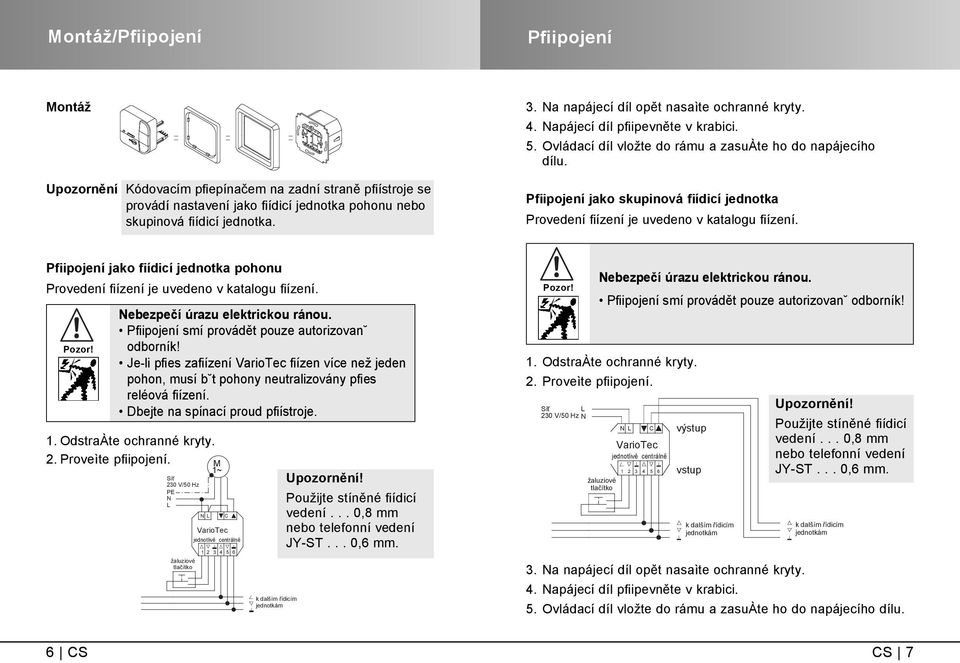

4 Montáž/Pfiipojení Pfiipojení Warnhinweise Montáž Upozornění Kódovacím pfiepínačem na zadní straně pfiístroje se provádí nastavení jako fiídicí jednotka pohonu nebo skupinová fiídicí jednotka. 3. Na napájecí díl opět nasaìte ochranné kryty. 4. Napájecí díl pfiipevněte v krabici. 5. Ovládací díl vložte do rámu a zasuàte ho do napájecího dílu. Pfiipojení jako skupinová fiídicí jednotka Provedení fiízení je uvedeno v katalogu fiízení. Pfiipojení jako fiídicí jednotka pohonu Provedení fiízení je uvedeno v katalogu fiízení. Nebezpečí úrazu elektrickou ránou. Pfiipojení smí provádět pouze autorizovan Pozor! odborník! Je-li pfies zafiízení VarioTec fiízen více než jeden pohon, musí b t pohony neutralizovány pfies reléová fiízení. Dbejte na spínací proud pfiístroje. 1. OdstraÀte ochranné kryty. 2. Proveìte pfiipojení. Síť 230 V/50 Hz PE N L žaluziové tlačítko N L VarioTec jednotlivě centrálně 1 2 1~ M 3 C k dalším řídicím jednotkám Upozornění! Použijte stíněné fiídicí vedení... 0,8 mm nebo telefonní vedení JY-ST... 0,6 mm. Pozor! Síť L 230 V/50 Hz N Nebezpečí úrazu elektrickou ránou. Pfiipojení smí provádět pouze autorizovan odborník! 1. OdstraÀte ochranné kryty. 2. Proveìte pfiipojení. 1 žaluziové tlačítko N L VarioTec jednotlivě centrálně 2 3 C výstup vstup k dalším řídicím jednotkám Upozornění! Použijte stíněné fiídicí vedení... 0,8 mm nebo telefonní vedení JY-ST... 0,6 mm. k dalším řídicím jednotkám 3. Na napájecí díl opět nasaìte ochranné kryty. 4. Napájecí díl pfiipevněte v krabici. 5. Ovládací díl vložte do rámu a zasuàte ho do napájecího dílu. 6 CS CS 7

5 Vysvětlení funkcí Vysvětlení Warnhinweise funkcí Nastavení z v roby Poloha kódovacího pfiepínače 1. Dolní poloha Zapnutá funkce nouzového signálu. 2. Dolní poloha ídicí jednotka pohonu. 3. Dolní poloha Roletov /mark zov provoz Vysvětlení funkcí Posuvn spínač pro ruční/automatick provoz V poloze posuvného spínače Ruční jsou vykonávány pouze manuální jízdní pfiíkazy a nouzové signály (napfi.: NAHORU, STOP, DOLÒ stisknutím tlačítka). V poloze posuvného spínače Auto jsou prováděny automatické jízdní pfiíkazy (fiídicí signály pfies vstupy skupinového fiízení). Kontrolka nouzového signálu Nouzov signál je dán tehdy, jestliže na vstupech fiízení skupiny pohonû nebo jednoho pohonu pfiiléhá déle než 5 sekund trval spínací signál. Nouzov signál je signalizován rozsvícením kontrolky nouzového signálu. Pomocí kódovacího pfiepínače1 lze funkci NOUZOVÉHO SIGNÁLU zapnout/vypnout. Tlačítko Reset: Stisknutím tlačítka Reset (kuličkov m perem nebo podobn m pfiedmětem) se vymaže mezipoloha a poloha větrání/obrácení. POZ : Pomocí tlačítka Poz se programuje mezipoloha. POZ : Pomocí tlačítka Poz se programuje poloha větrání/obrácení. Skupinové fiízení: Pod skupinou se rozumí současné fiízení několika pohonû. Mezipoloha: Mezipoloha je libovolně volitelná poloha závěsu mezi horní a dolní koncovou polohou. Do této polohy lze najet po ukončeném programování z horní koncové polohy. Stiskněte k tomu dvakrát krátce po sobě tlačítko DOLÒ. Pfii žaluziovém provozu bude po dosažení mezipolohy automaticky provedeno obrácení lamel, pokud to bylo nastaveno. Větrání/obrácení Poloha větrání/obrácení je volně volitelná poloha závěsu mezi dolní a horní koncovou polohou. Pomocí této funkce mûžete roletu vytáhnout z dolní koncové polohy tak daleko, až jsou otevfiené větrací štěrbiny. U žaluzie dojde k obrácení lamel. Stiskněte k tomu dvakrát krátce po sobě tlačítko NAHORU. 8 CS CS 9

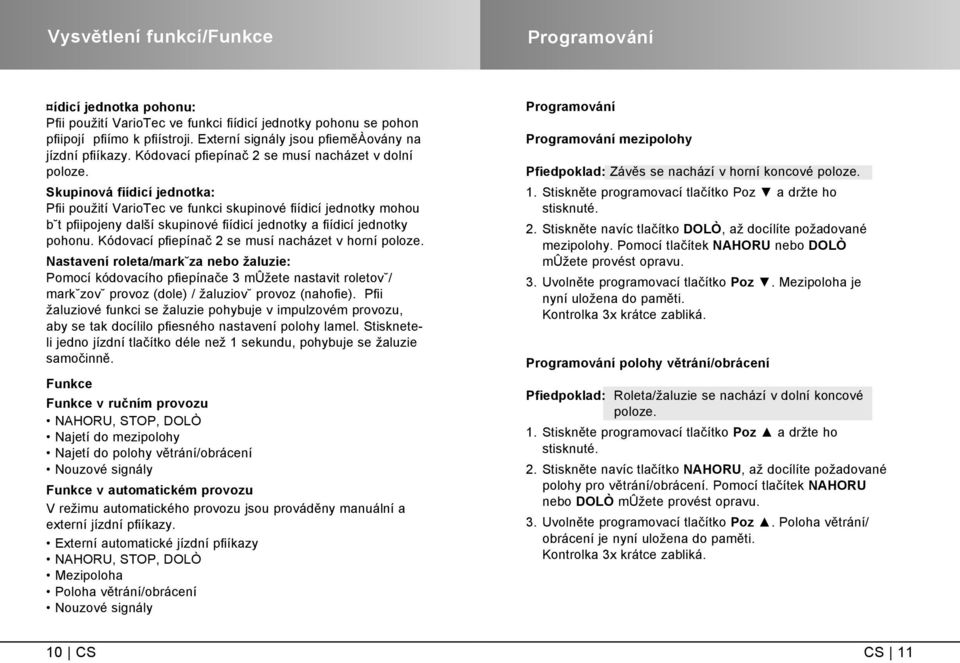

6 Vysvětlení funkcí/funkce Programování ídicí jednotka pohonu: Pfii použití VarioTec ve funkci fiídicí jednotky pohonu se pohon pfiipojí pfiímo k pfiístroji. Externí signály jsou pfieměàovány na jízdní pfiíkazy. Kódovací pfiepínač 2 se musí nacházet v dolní poloze. Skupinová fiídicí jednotka: Pfii použití VarioTec ve funkci skupinové fiídicí jednotky mohou b t pfiipojeny další skupinové fiídicí jednotky a fiídicí jednotky pohonu. Kódovací pfiepínač 2 se musí nacházet v horní poloze. Nastavení roleta/mark za nebo žaluzie: Pomocí kódovacího pfiepínače 3 mûžete nastavit roletov / mark zov provoz (dole) / žaluziov provoz (nahofie). Pfii žaluziové funkci se žaluzie pohybuje v impulzovém provozu, aby se tak docílilo pfiesného nastavení polohy lamel. Stiskneteli jedno jízdní tlačítko déle než 1 sekundu, pohybuje se žaluzie samočinně. Funkce Funkce v ručním provozu NAHORU, STOP, DOLÒ Najetí do mezipolohy Najetí do polohy větrání/obrácení Nouzové signály Funkce v automatickém provozu V režimu automatického provozu jsou prováděny manuální a externí jízdní pfiíkazy. Externí automatické jízdní pfiíkazy NAHORU, STOP, DOLÒ Mezipoloha Poloha větrání/obrácení Nouzové signály Programování Programování mezipolohy Pfiedpoklad: Závěs se nachází v horní koncové poloze. 1. Stiskněte programovací tlačítko Poz a držte ho stisknuté. 2. Stiskněte navíc tlačítko DOLÒ, až docílíte požadované mezipolohy. Pomocí tlačítek NAHORU nebo DOLÒ mûžete provést opravu. 3. Uvolněte programovací tlačítko Poz. Mezipoloha je nyní uložena do paměti. Kontrolka 3x krátce zabliká. Programování polohy větrání/obrácení Pfiedpoklad: Roleta/žaluzie se nachází v dolní koncové poloze. 1. Stiskněte programovací tlačítko Poz a držte ho stisknuté. 2. Stiskněte navíc tlačítko NAHORU, až docílíte požadované polohy pro větrání/obrácení. Pomocí tlačítek NAHORU nebo DOLÒ mûžete provést opravu. 3. Uvolněte programovací tlačítko Poz. Poloha větrání/ obrácení je nyní uložena do paměti. Kontrolka 3x krátce zabliká. 10 CS CS 11

7 Programování Technické údaje/čištění/ Warnhinweise Pokyny pro hledání poruchy Najetí do mezipolohy Do mezipolohy najíždějte pouze z horní koncové polohy. 1. Stiskněte krátce po sobě dvakrát tlačítko DOLÒ. Závěs se spustí do naprogramované mezipolohy. Najetí do polohy větrání (roleta) Do polohy větrání najíždějte pouze z dolní koncové polohy. 1. Stiskněte krátce po sobě dvakrát tlačítko NAHORU. Závěs vyjede do naprogramované polohy větrání. Najetí do polohy obrácení (žaluzie) Do polohy obrácení najíždějte pouze pfii zavfien ch lamelách. 1. Stiskněte krátce po sobě dvakrát tlačítko NAHORU. Îaluzie najede do naprogramované polohy obrácení. Po najetí do programované mezipolohy dojde k automatickému obrácení lamel (pokud byla poloha obrácení naprogramována). Vymazání mezipolohy 1. Stiskněte programovací tlačítko Poz déle než 5 sekund. Mezipoloha je nyní vymazána. Kontrolka 3x krátce zabliká. Vymazání polohy větrání/obrácení Stiskněte programovací tlačítko Poz déle než 5 sekund. Poloha větrání/obrácení je nyní vymazána. Kontrolka 3x krátce zabliká. Technické údaje Jmenovité napětí V AC / Hz Spínací proud 5 A / 250 V AC pfii cos j = 1 Krytí IP 20 Tfiída ochrany II Pfiípustná okolní teplota 0 až +55 C Druh montáže Pod omítku montáž do zdi Ø 58 mm Na omítku v pfiíslušném krytu pro povrchovou instalaci Čištění Zafiízení čistěte pouze vlhkou utěrkou. Nepoužívejte čisticí prostfiedky, protože by mohly poškodit umělou hmotu. Pokyny pro hledání poruchy Porucha Pfiíčina Odstranění Pohon neběží. Chybné pfiipojení. Zkontrolujte pfiipojení. Pohon běží Chybné pfiipojení. ZaměÀte dráty a nesprávn m směrem. na napájecím dílu. Zafiízení VarioTec 1. Zafiízení VarioTec je 1. Nastavte zafiízení nevykonává externí nastaveno na ruční VarioTec na pfiíkazy. provoz. automatick provoz. 2. Pfiiléhá nouzov 2. Vyčkejte, až odezní signál. nouzov signál, nebo ho odstraàte. Všeobecné prohlášení o shodě Firma elero GmbH tímto prohlašuje, že zafiízení VarioTec odpovídá základním požadavkûm a dalším relevantním pfiedpisûm směrnice 1999/5/EG. 12 CS CS 13

8 Warnhinweise 14 CS CS 15

9 elero GmbH Antriebstechnik Linsenhofer Str. 65 D Beuren
