1 Návod k obsluze (M) Zkoušecka napetí, návod k použití Article Number: Languages: cs BERNER_Návod_k_obsluze_(M)_Zkoušecka_napetí,_návod_k_použití_72709[PDF]_cs.pdf

2 č. výr Technická specifikace Rozsah napětí 6-48V DC Displej 5 žárovek LED Polarita: + / - (6-48V) Vstupní proud ca. 15 ma/48v Rozměry 145 x 25 x 16 mm Váha ca. 120 g STK: IEC/EN str. 1 (4)

3 Návod k obsluze Úvod od firmy Berner je univerzální zkoušečkou napětí. Měřicí přístroj je zkonstruován dle nejnovějších bezpečnostních předpisů a zajišťuje bezpečnou a spolehlivou práci. Zkoušečka napětí je velmi užitečným pomocníkem při vykonávání všech standardních měřících úkonů v oblasti průmyslu či řemeslné výroby. Bezpečnost dle IEC/EN , DIN VDE 0680, část 5 Ukazatel LED Měření napětí v rozsahu 6-48 V DC IP 40 Odolná proti nárazu Rozsah dodávky: 1 ks od firmy Berner 1 ks Návod k obsluze Bezpečnostní opatření od firmy Berner opustila závod v bezvadném stavu technické bezpečnosti a spolehlivosti. Pro zachování tohoto stavu je uživatel povinen dodržovat bezpečnostní pokyny uvedené v tomto návodu. Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečnou obsluhu a používání přístroje. Před použitím přístroje si prosím pozorně přečtěte návod k obsluze a důsledně jej dodržujte. V případě nedodržení či zanedbání upozornění a pokynů uvedených v tomto návodu může dojít k vážným či dokonce životu nebezpečným zraněním popřípadě k poškození přístroje. Aby nedošlo k úrazu elektrickým proudem, je při práci s napětím překračujícím maximální hodnotu měření nutné dodržovat bezpečnostní opatření. Před každým měřením se ujistěte, zda jsou měřící kabely i přístroj v bezvadném stavu. Při používání přístroje se lze dotýkat pouze ochranných rukojetí - nikdy se nedotýkejte měřících kabelů a testovacích hrotů. Dotýkat se testovacích hrotů je za všech okolností zakázáno. Přístroj lze používat pouze ve specifikovaných rozsazích napětí. Před každým použitím přístroje prověřte jeho správnou funkčnost (např. na zdroji známého napětí, viz také DIN VDE 0105, část 1). Přístroj lze používat pouze za takových podmínek a k takovým účelům, pro které byl navržen. Z těchto důvodů je nutné dodržovat všechna bezpečnostní nařízení a podmínky vyplývající z technických údajů (podmínky prostředí, použití v suchém prostředí). Ovládací prvky a připojení 1. Zkušební hrot (polarita "+") 2. Krokosvorka (polarita "-") 3. Ukazatel LED str. 2 (4)

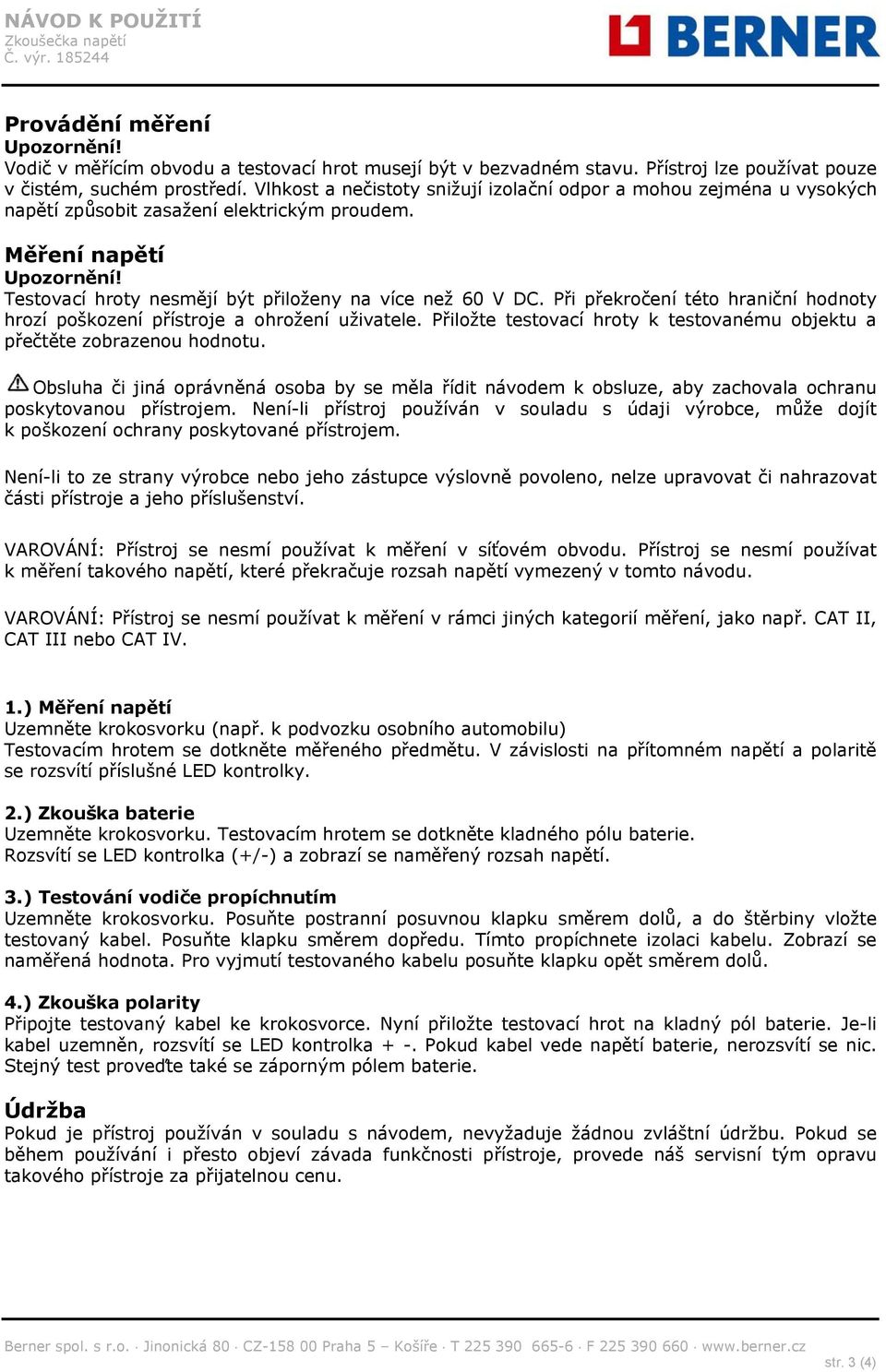

4 Provádění měření Vodič v měřícím obvodu a testovací hrot musejí být v bezvadném stavu. Přístroj lze používat pouze v čistém, suchém prostředí. Vlhkost a nečistoty snižují izolační odpor a mohou zejména u vysokých napětí způsobit zasažení elektrickým proudem. Měření napětí Testovací hroty nesmějí být přiloženy na více než 60 V DC. Při překročení této hraniční hodnoty hrozí poškození přístroje a ohrožení uživatele. Přiložte testovací hroty k testovanému objektu a přečtěte zobrazenou hodnotu. Obsluha či jiná oprávněná osoba by se měla řídit návodem k obsluze, aby zachovala ochranu poskytovanou přístrojem. Není-li přístroj používán v souladu s údaji výrobce, může dojít k poškození ochrany poskytované přístrojem. Není-li to ze strany výrobce nebo jeho zástupce výslovně povoleno, nelze upravovat či nahrazovat části přístroje a jeho příslušenství. VAROVÁNÍ: Přístroj se nesmí používat k měření v síťovém obvodu. Přístroj se nesmí používat k měření takového napětí, které překračuje rozsah napětí vymezený v tomto návodu. VAROVÁNÍ: Přístroj se nesmí používat k měření v rámci jiných kategorií měření, jako např. CAT II, CAT III nebo CAT IV. 1.) Měření napětí Uzemněte krokosvorku (např. k podvozku osobního automobilu) Testovacím hrotem se dotkněte měřeného předmětu. V závislosti na přítomném napětí a polaritě se rozsvítí příslušné LED kontrolky. 2.) Zkouška baterie Uzemněte krokosvorku. Testovacím hrotem se dotkněte kladného pólu baterie. Rozsvítí se LED kontrolka (+/-) a zobrazí se naměřený rozsah napětí. 3.) Testování vodiče propíchnutím Uzemněte krokosvorku. Posuňte postranní posuvnou klapku směrem dolů, a do štěrbiny vložte testovaný kabel. Posuňte klapku směrem dopředu. Tímto propíchnete izolaci kabelu. Zobrazí se naměřená hodnota. Pro vyjmutí testovaného kabelu posuňte klapku opět směrem dolů. 4.) Zkouška polarity Připojte testovaný kabel ke krokosvorce. Nyní přiložte testovací hrot na kladný pól baterie. Je-li kabel uzemněn, rozsvítí se LED kontrolka + -. Pokud kabel vede napětí baterie, nerozsvítí se nic. Stejný test proveďte také se záporným pólem baterie. Údržba Pokud je přístroj používán v souladu s návodem, nevyžaduje žádnou zvláštní údržbu. Pokud se během používání i přesto objeví závada funkčnosti přístroje, provede náš servisní tým opravu takového přístroje za přijatelnou cenu. str. 3 (4)
