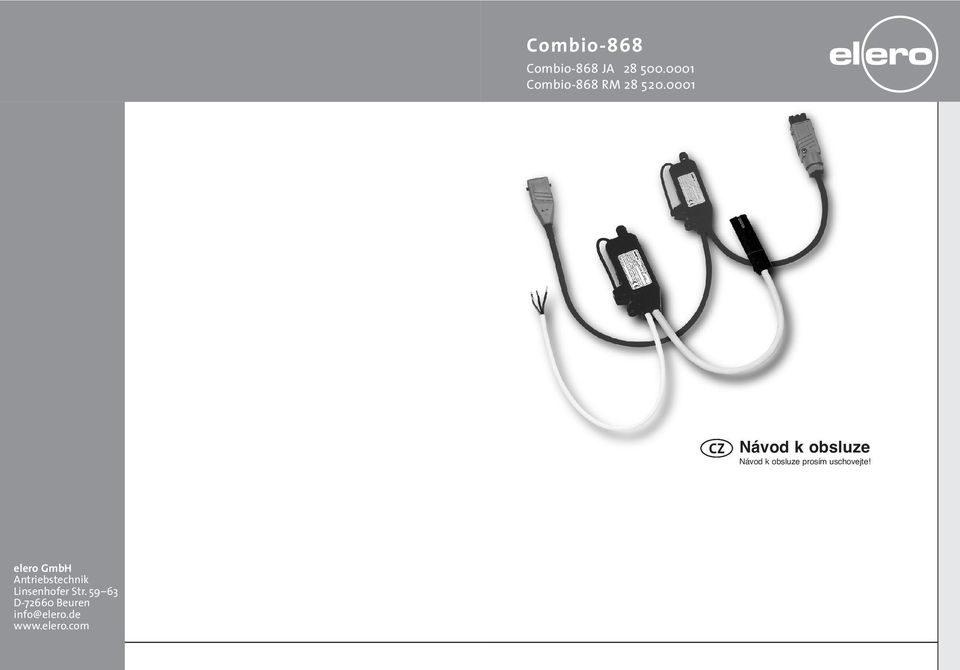

elero Combio-868 Combio-868 JA Combio-868 RM Návod k obsluze Návod k obsluze prosím uschovejte!

Transkript

1 JA elero ávod k obsluze ávod k obsluze prosím uschovejte! elero GmbH Antriebstechnik insenhofer Str D Beuren info@elero.de r /08.05

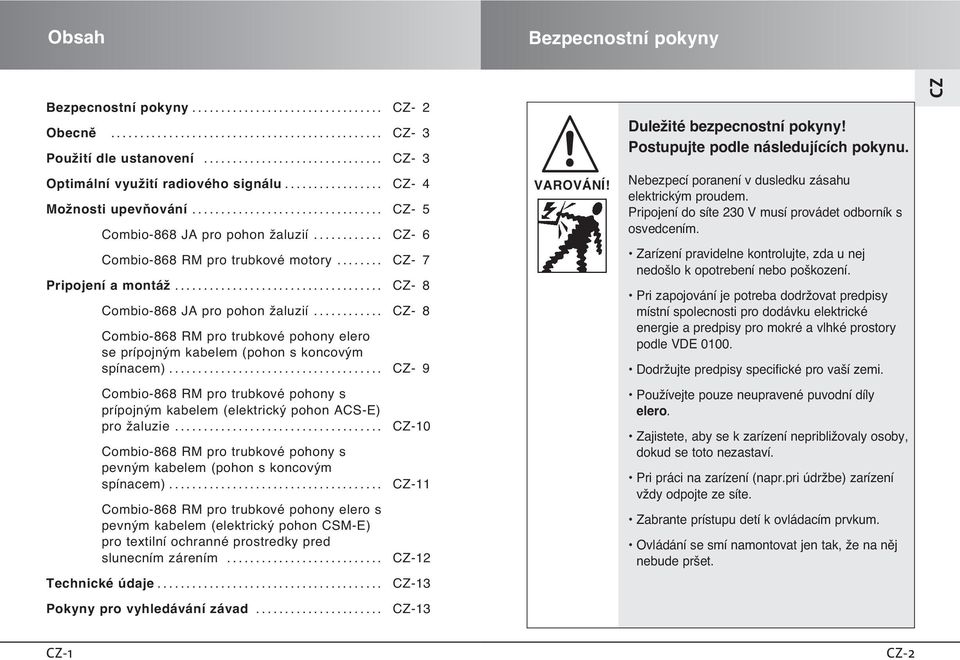

2 Obsah Bezpecnostní pokyny Bezpecnostní pokyny Obecnû PouÏití dle ustanovení Optimální vyuïití radiového signálu MoÏnosti upevàování JA pro pohon Ïaluzií pro trubkové motory Pripojení a montáï JA pro pohon Ïaluzií pro trubkové pohony elero se prípojn m kabelem (pohon s koncov m spínacem) pro trubkové pohony s prípojn m kabelem (elektrick pohon ACS-E) pro Ïaluzie pro trubkové pohony s pevn m kabelem (pohon s koncov m spínacem) pro trubkové pohony elero s pevn m kabelem (elektrick pohon CSM-E) pro textilní ochranné prostredky pred slunecním zárením Technické údaje Pokyny pro vyhledávání závad VAROVÁÍ! DuleÏité bezpecnostní pokyny! Postupujte podle následujících pokynu. ebezpecí poranení v dusledku zásahu elektrick m proudem. Pripojení do síte 230 V musí provádet odborník s osvedcením. Zarízení pravidelne kontrolujte, zda u nej nedo lo k opotrebení nebo po kození. Pri zapojování je potreba dodrïovat predpisy místní spolecnosti pro dodávku elektrické energie a predpisy pro mokré a vlhké prostory podle VDE DodrÏujte predpisy specifické pro va í zemi. PouÏívejte pouze neupravené puvodní díly elero. Zajistete, aby se k zarízení nepribliïovaly osoby, dokud se toto nezastaví. Pri práci na zarízení (napr.pri údrïbe) zarízení vïdy odpojte ze síte. Zabrante prístupu detí k ovládacím prvkum. Ovládání se smí namontovat jen tak, Ïe na nûj nebude pr et. -1-2

3 Obecnû/PouÏití dle ustanovení Optimální vyuïití radiového signálu Obecnû Optimální vyuïití radiového signálu Za pomoci radioprijímace JA/ je moïno funkce beïného pohonu na strídav proud roz írit na motor ovládan dálkov m ovládáním. PouÏití dle ustanovení JA/ smí b t pouïito pouze pro ovládání rolet, zarízení pro ochranu pred slunecním zárením a Ïaluzií. Prosím respektujte, Ïe rádiová zafiízení nesmûjí b t provozována v oblastech se zv en m ru iv m rizikem (napfi. nemocnice, leti tû). Dálkové ovládání se smí pouïívat pouze u prístroju a zarízení, u nichï závada na funkci rucního vysílace nebo prijímace nepredstavuje nebezpecí pro osoby, zvírata nebo veci nebo je toto riziko odstraneno pomocí jin ch bezpecnostních zarízení. Pro provozovatele není nijak zaji tena ochrana pred ru ením jin mi zarízeními s dálkov m ovládáním a koncov mi zarízeními (napr.rovneï radiovïmi zarízeními, která rádne pracují ve stejném frekvencním rozsahu). Radiov prijímac zapojujte pouze k prístrojum a zarízením, která jsou schváleny v robcem. Anténu nelámat. Anténu nezkracujte ani neprodluïujte. Pfii patném pfiíjmu zmûàte polohu antény. Anténu umístit co moïná volnû. se nesmí dot kat kovu. JestliÏe se pouïívá vût í poãet pfiijímaãû, mûïe docházet k poruchám. Upozornení: Radiová zarízení, která vysílají na stejné frekvenci, mohou zpusobit ru ení príjmu. Je treba dávat pozor na to, aby byl dosah radiového signálu omezen zákonem a stavebními opatreními. -3-4

4 MoÏnosti upevàování JA MoÏnosti upevàování JA Combio s tfimenem 1. ZasuÀte JA do upevàovací svorky. 2. Upevnûte JA + svorka na vnitfiní nebo vnûj í stranu kanálu. JA pro pohon Ïaluzií ( ) JA je vhodn k pouïití pri pohonu Ïaluzií. Aby bylo moïno provést presné natocení lamel, je JA vybaven krokov m reïimem. Pokud se tlacítko na rucním vysílaci stiskne tak dlouho, dokud kontrolka krátce nezhasne, prejde prijímac do reïimu samocinné regulace. Pomocí rucního vysílace je moïno uloïit mezipolohu a polohu natocení lamel (D viz návod k obsluze vysílace). Combio s tfimenem uvnitfi Combio s tfimenem zvenãí Pohon JA MoÏnosti upevàování 1. alepte pfiiloïen lepící pásek na. Upozornení: Anténu nezkracujte ani neprodluïujte. Combio s tfimenem -5-6

5 Pripojení a montáï ( JA) pro trubkové motory ( ) je vhodn pro pouïití s trubkov m motorem pro rolety a zarízení pro ochranu pred slunecním zárením Pokud se vy le signál, prijímac se okamïite prepne do reïimu samocinné regulace. Prostrednictvím rucního vysílace je moïno uloïit mezipolohu. U zarízení pro ochranu pred slunecním zárením muïete naprogramovat napnutí tkaniny, u rolet polohu pro vetrání (D viz návod k obsluze vysílace). JA pro pohon Ïaluzií 1. Zapojte pohon pomocí montáïních a nastavte koncov spínac nahore a dole. 2. ajedte se závesem pomocí montáïního do strední polohy. 3. Vypnete napájení ze síte. 4. Vytáhnete montáïní kabel. 5. Do zásuvky Hirschmann radiového prijímace zapojte konektor pohonu. 6. Do konektoru prívodního zapojte zástrcku Hirschmann radiového prijímace. Pohon Upozornení: Anténu nezkracujte ani neprodluïujte JA 7. Upevnete radiov prijímac. 8. Opet zapojte prívod napetí ze síte. 9. astavte vysílac (D viz návod vysílaãe). -7-8

6 Pripojení a montáï ( ) Pripojení a montáï ( ) pro trubkové pohony elero s prípojn m kabelem (pohon s koncov m spínacem) 1. Vypnete napájení ze síte. 2. Stlacte pomocí oubováku zaji tení zástrcky zarízení na pohonu. 3. Vytáhnete zástrcku. 4. Zasunte kabel k motoru radiového prijímace do pohonu. 5. Odborne zapojte do síte. pro trubkové pohony s prípojn m kabelem (elektrick pohon ACS-E) pro Ïaluzie 1. Vypnete napájení ze síte. 2. Stlacte pomocí roubováku zaji tení zástrcky zarízení na pohonu. 3. Vytáhnete zástrcku. 4. Zasunte kabel k motoru radiového prijímace do pohonu. 5. Odborne zapojte do síte. 6. Upevnete radiov prijímac. 7. Opet zapojte prívod napetí ze síte. 8. astavte vysílac (D viz návod vysílaãe). 9. amontujte záves a nastavte koncov spínac. 6. Upevnete radiov prijímac. 7. Opet zapojte prívod napetí ze síte. 8. astavte vysílac (D viz návod vysílaãe). Upozornení: amontujte záves a zapnete pohon do reïimu s automatick m nastavením. 9. amontujte záves a zapnete pohon do reïimu s automatick m nastavením

7 Pripojení a montáï ( ) Zapojení a montáï ( für CSM-E) pro trubkové pohony s pevn m kabelem (pohon s koncov m spínacem) 1. Vypnete napájení ze síte. 2. Odríznete zástrcku zarízení radiového prijímace. 3. Pripravte kabel pro (odstrante plá t a izolaci). 4. Odborne zapojte kabel motoru pohonu a (zapojte podle barev). 5. Odborne zapojte do síte. br. sw B/V V/B cerná 6. Upevnete radiov prijímac. 7. Opet zapojte prívod napetí ze síte. 8. astavte vysílac (D viz návod vysílaãe). 9. amontujte záves a nastavte koncov spínac, pokud koncov spínac nebyl jiï nastaven pomocí montáïního. pro trubkové pohony elero s pevn m kabelem (elektrick pohon CSM-E) pro textilní ochranné prostredky pred slunecním zárením Upozornení: Pohony CSM-E se nesmí pripojovat prostrednictvím konektoru, kter je u! 1. Zapnete pohon pomocí montáïního (naprogramujte koncové polohy). 2. Posunte záves pomocí montáïního do strední polohy. 3. Vypnete napájení ze síte. 4. Odpojte montáïní kabel. 5. Odríznete zástrcku zarízení radiového prijímace. 6. Pripravte kabel pro (odstrante plá t a izolaci). 7. Odborne zapojte kabel motoru pohonu a (zapojte podle barev). 8. Odborne zapojte do síte. br. sw B/V V/B 10. Upevnete radiovï prijímac. 11. Opet zapojte prívod napetí ze síte. 12. astavte vysílac (D viz návod vysílaãe). cerná

8 Technické údaje/ pokyny pro vyhledávání závad Warnhinweise JA (pohon Ïaluzií) (trubkové pohony) Jmenovité napetí 230 V 230 V Frekvence 50 Hz 50 Hz Max. 450 W 450 W Druh ochrany IP 54 IP 54 Prípustná okolní teplota 20 aï +80 C 20 aï +80 C Radiová frekvence 868,3 MHz 868,3 MHz Prívodní kabel 0,5 m se zástrckou 3 m do síte Hirschmann Prívodní kabel 0,25 m s m 0,25 m se motoru Hirschmann zástrckou zarízení Rozmery v mm D 100 x 44 x V 15 D 100 x 44 x V 15 Max. pocet ovladacu Pokyny pro vyhledávání závad Závada Prícina Odstranení ení radiov 1. Vysílac není 1. Vysílac nastavte. príjem nastaven. 2. ení napájení 2. Zapojte do síte. napetí. patn radiov evhodná poloha Zmente polohu prijímace príjem prijímace. nebo antény. Pohon se pohybuje Smery jsou Vysílac vymaïte v nesprávném nesprávne a nastavte správne. smeru. nastavené
