SERVOPOHONY. Elektronické výkonné mechanizmy Pro vzduchové klapky a klapky VZT systémů

Rozměr: px
Začít zobrazení ze stránky:

Download "SERVOPOHONY. Elektronické výkonné mechanizmy Pro vzduchové klapky a klapky VZT systémů"

Transkript

1 SERVOPOHONY Elektronické výkonné mechanizmy Pro vzduchové klapky a klapky VZT systémů Pro využití při automatizaci budov, teplotních zařízení, ve VZT systémech topení, ventilace a klimatizace 2010

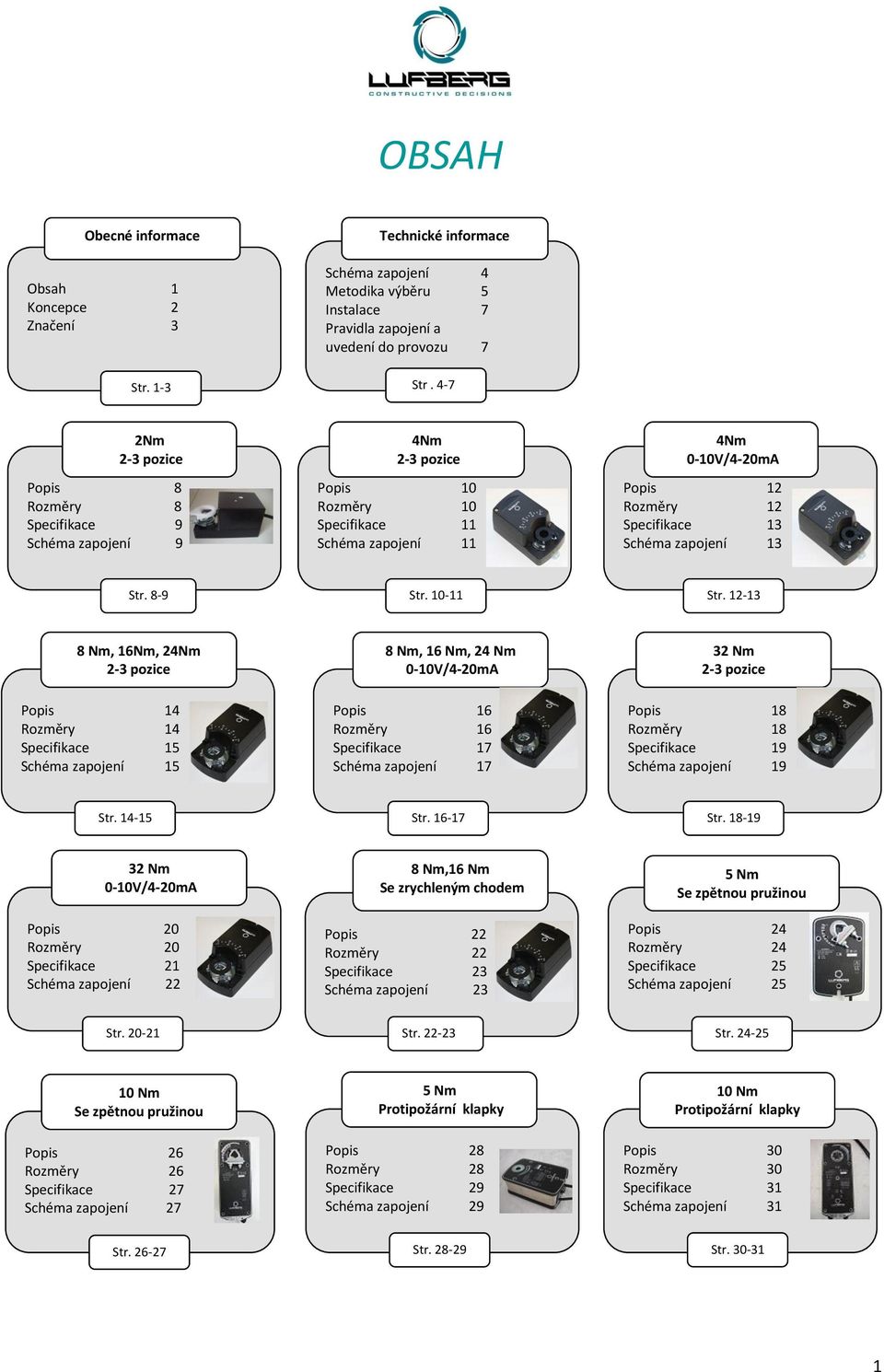

2 OBSAH Obecné informace Obsah 1 Koncepce 2 Značení 3 Str. 1-3 Technické informace Schéma zapojení 4 Metodika výběru 5 Instalace 7 Pravidla zapojení a uvedení do provozu 7 Str Nm 2-3 pozice Popis 8 Rozměry 8 Specifikace 9 Schéma zapojení 9 4Nm 2-3 pozice Popis 10 Rozměry 10 Specifikace 11 Schéma zapojení 11 4Nm 0-10V/4-20mA Popis 12 Rozměry 12 Specifikace 13 Schéma zapojení 13 Str. 8-9 Str Str Nm, 16Nm, 24Nm 2-3 pozice Popis 14 Rozměry 14 Specifikace 15 Schéma zapojení 15 8 Nm, 16 Nm, 24 Nm 0-10V/4-20mA Popis 16 Rozměry 16 Specifikace 17 Schéma zapojení Nm 2-3 pozice Popis 18 Rozměry 18 Specifikace 19 Schéma zapojení 19 Str Str Str Nm 0-10V/4-20mA Popis 20 Rozměry 20 Specifikace 21 Schéma zapojení Nm,16 Nm,16 Nm Nm Se zrychleným Fast runing chodem Popis 22 Rozměry 22 Specifikace 23 Schéma zapojení 23 5 Nm Se zpětnou pružinou Popis 24 Rozměry 24 Specifikace 25 Schéma zapojení 25 Str Str Str Nm Se zpětnou pružinou Popis 26 Rozměry 26 Specifikace 27 Schéma zapojení 27 5 Nm Protipožární klapky Popis 28 Rozměry 28 Specifikace 29 Schéma zapojení Nm Protipožární klapky Popis 30 Rozměry 30 Specifikace 31 Schéma zapojení 31 Str Str Str

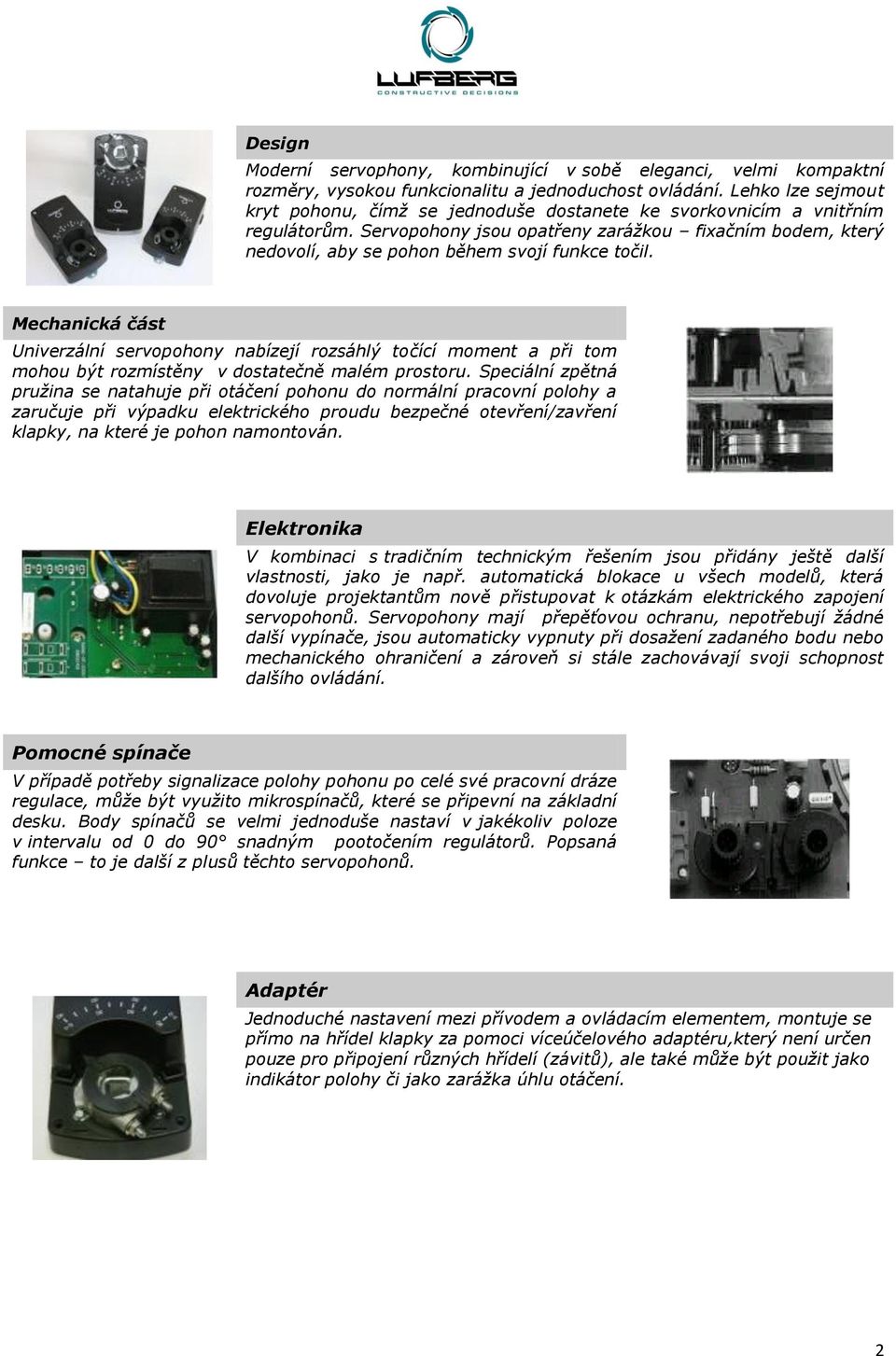

3 Design Moderní servophony, kombinující v sobě eleganci, velmi kompaktní rozměry, vysokou funkcionalitu a jednoduchost ovládání. Lehko lze sejmout kryt pohonu, čímž se jednoduše dostate ke svorkovnicím a vnitřním regulátorům. Servopohony jsou opatřeny zarážkou fixačním bodem, který dovolí, aby se pohon během svojí funkce točil. Mechanická část Univerzální servopohony nabízejí rozsáhlý točící moment a při tom mohou být rozmístěny v dostatečně malém prostoru. Speciální zpětná pružina se natahuje při otáčení pohonu do normální pracovní polohy a zaručuje při výpadku elektrického proudu bezpečné otevření/zavření klapky, na které je pohon namontován. Elektronika V kombinaci s tradičním technickým řešením jsou přidány ještě další vlastnosti, jako je např. automatická blokace u všech modelů, která dovoluje projektantům nově přistupovat k otázkám elektrického zapojení servopohonů. Servopohony mají přepěťovou ochranu, potřebují žádné další vypínače, jsou automaticky vypnuty při dosažení zadaného bodu bo mechanického ohraničení a zároveň si stále zachovávají svoji schopnost dalšího ovládání. Pomocné spínače V případě potřeby signalizace polohy pohonu po celé své pracovní dráze regulace, může být využito mikrospínačů, které se připevní na základní desku. Body spínačů se velmi jednoduše nastaví v jakékoliv poloze v intervalu od 0 do 90 snadným pootočením regulátorů. Popsaná funkce to je další z plusů těchto servopohonů. Adaptér Jednoduché nastavení mezi přívodem a ovládacím elementem, montuje se přímo na hřídel klapky za pomoci víceúčelového adaptéru,který ní určen pouze pro připojení různých hřídelí (závitů), ale také může být použit jako indikátor polohy či jako zarážka úhlu otáčení. 2

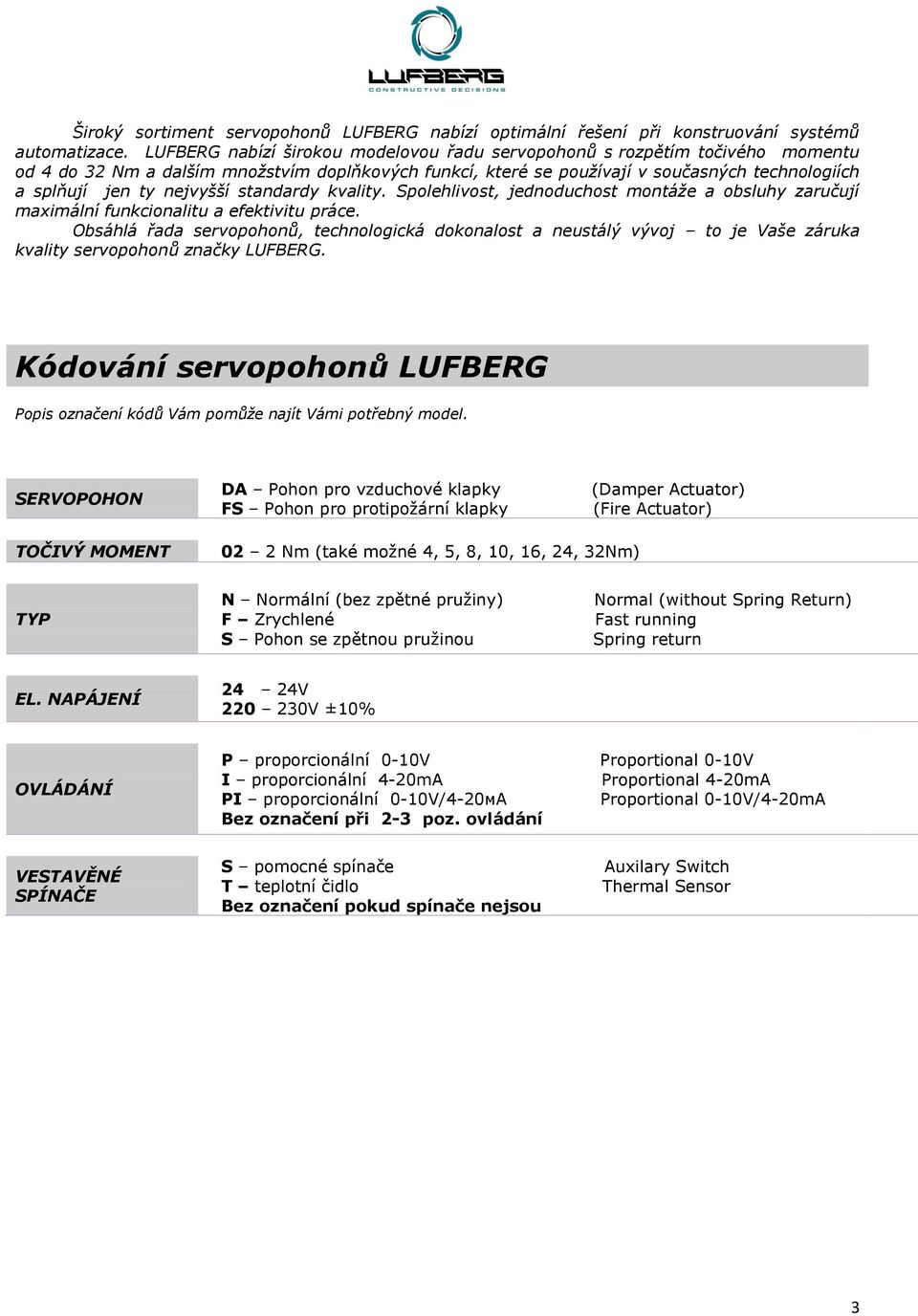

4 Široký sortiment servopohonů LUFBERG nabízí optimální řešení při konstruování systémů automatizace. LUFBERG nabízí širokou modelovou řadu servopohonů s rozpětím točivého momentu od 4 do 32 Nm a dalším množstvím doplňkových funkcí, které se používají v současných technologiích a splňují jen ty jvyšší standardy kvality. Spolehlivost, jednoduchost montáže a obsluhy zaručují maximální funkcionalitu a efektivitu práce. Obsáhlá řada servopohonů, technologická dokonalost a ustálý vývoj to je Vaše záruka kvality servopohonů značky LUFBERG. Kódování servopohonů LUFBERG Popis označení kódů Vám pomůže najít Vámi potřebný model. SERVOPOHON DA Pohon pro vzduchové klapky FS Pohon pro protipožární klapky (Damper Actuator) (Fire Actuator) TOČIVÝ MOMENT 02 2 Nm (také možné 4, 5, 8, 10, 16, 24, 32Nm) ТYP N Normální (bez zpětné pružiny) F Zrychlené S Pohon se zpětnou pružinou Normal (without Spring Return) Fast running Spring return EL. NAPÁJENÍ 24 24V V ±10% OVLÁDÁNÍ P proporcionální 0-10V Proportional 0-10V I proporcionální 4-20mA Proportional 4-20mA PI proporcionální 0-10V/4-20мА Proportional 0-10V/4-20mA Bez označení při 2-3 poz. ovládání VESTAVĚNÉ SPÍNAČE S pomocné spínače T teplotní čidlo Bez označení pokud spínače jsou Auxilary Switch Thermal Sensor 3

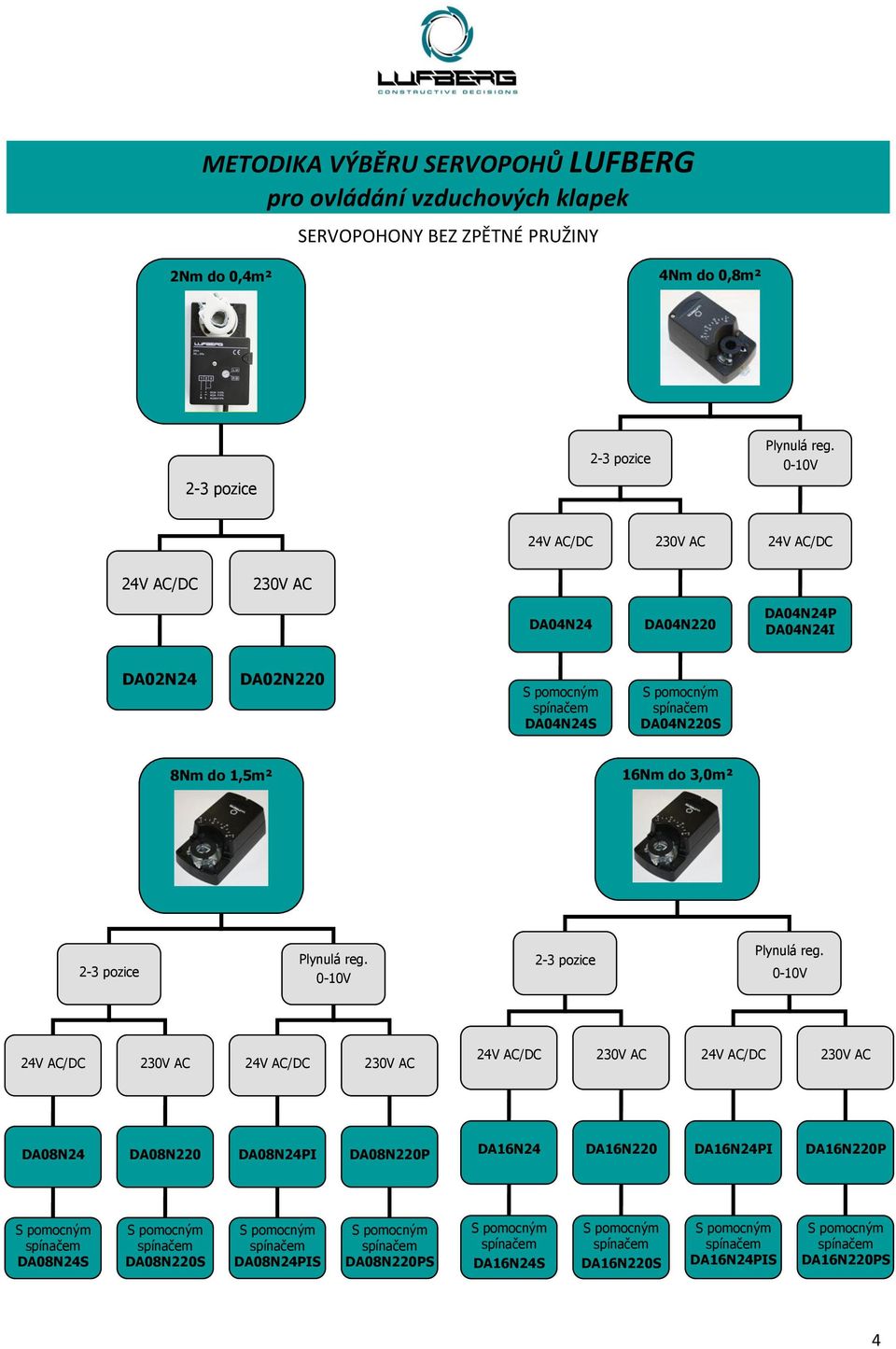

5 METODIKA VÝBĚRU SERVOPOHŮ LUFBERG pro ovládání vzduchových klapek SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY 2Nm do 0,4m² 4Nm do 0,8m² 2-3 pozice 2-3 pozice Plynulá reg. 0-10V DA04N24 DA04N220 DA04N24P DA04N24I DA02N24 DA02N220 DA04N24S DA04N220S 8Nm dо 1,5m² 16Nm dо 3,0m² 2-3 pozice Plynulá reg. 0-10V 2-3 pozice Plynulá reg. 0-10V DA08N24 DA08N220 DA08N24PI DA08N220P DA16N24 DA16N220 DA16N24PI DA16N220P DA08N24S DA08N220S DA08N24PIS DA08N220PS DA16N24S DA16N220S DA16N24PIS DA16N220PS 4

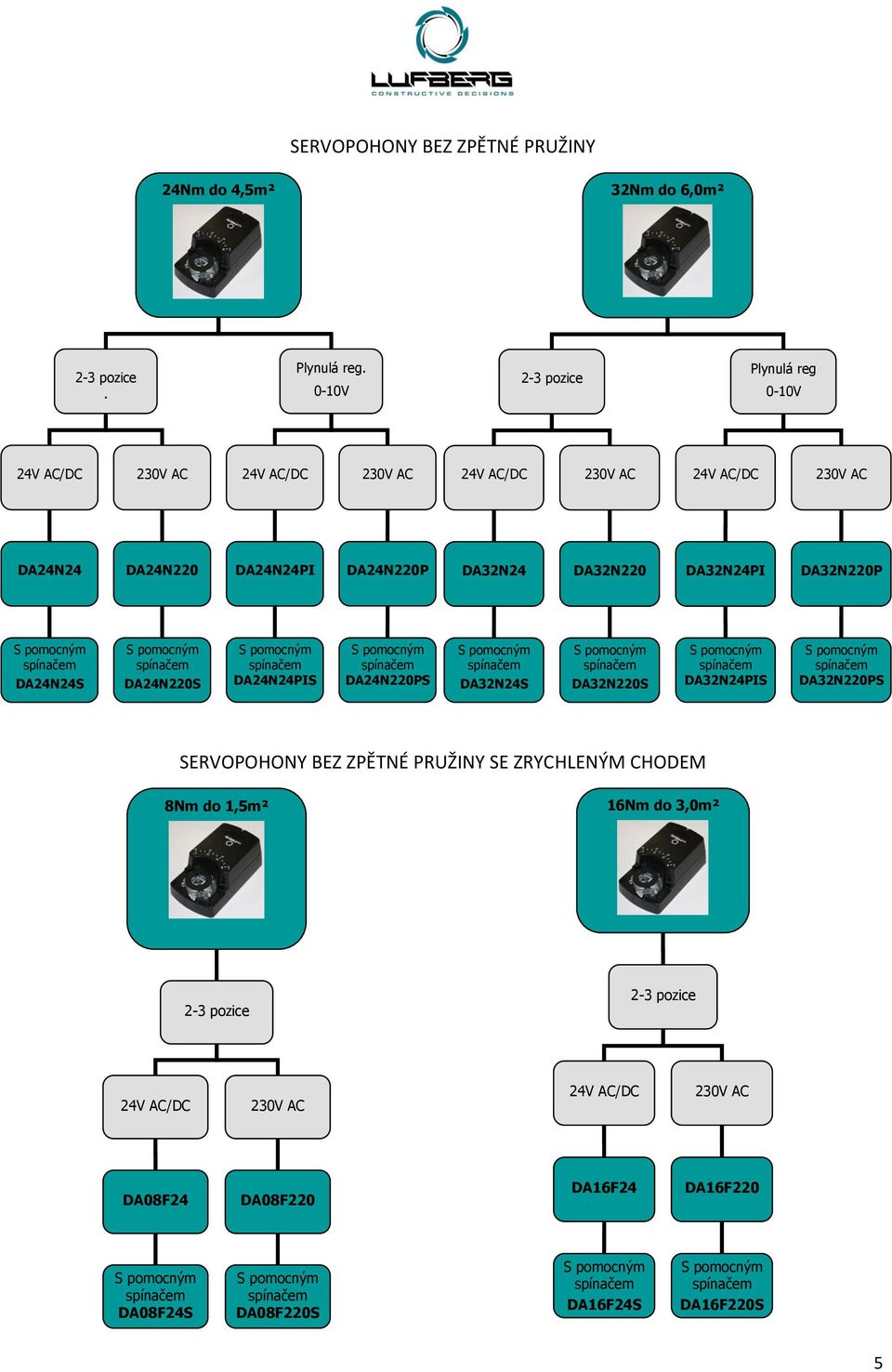

6 SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY 24Nm dо 4,5m² 32Nm dо 6,0m² 2-3 pozice. Plynulá reg. 0-10V 2-3 pozice Plynulá reg 0-10V DA24N24 DA24N220 DA24N24PI DA24N220P DA32N24 DA32N220 DA32N24PI DA32N220P DA24N24S DA24N220S DA24N24PIS DA24N220PS DA32N24S DA32N220S DA32N24PIS DA32N220PS SERVOPOHONY BEZ ZPĚTNÉ PRUŽINY SE ZRYCHLENÝM CHODEM 8Nm dо 1,5m² 16Nm dо 3,0m² 2-3 pozice 2-3 pozice DA08F24 DA08F220 DA16F24 DA16F220 DA08F24S DA08F220S DA16F24S DA16F220S 5

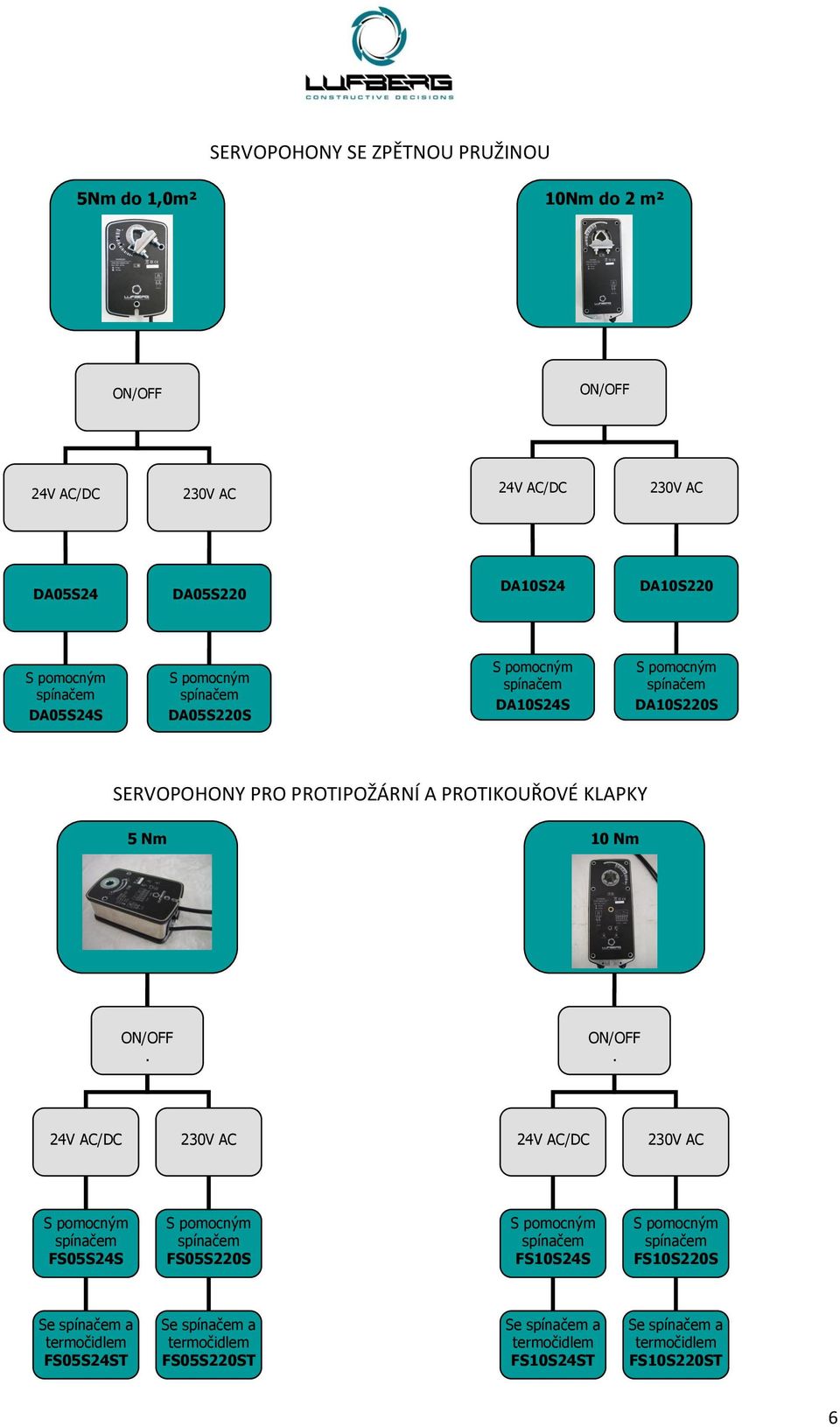

7 SERVOPOHONY SE ZPĚTNOU PRUŽINOU 5Nm dо 1,0m² 10Nm dо 2 m² ON/OFF ON/OFF DA05S24 DA05S220 DA10S24 DA10S220 DA05S24S DA05S220S DA10S24S DA10S220S SERVOPOHONY PRO PROTIPOŽÁRNÍ A PROTIKOUŘOVÉ KLAPKY 5 Nm 10 Nm ON/OFF. ON/OFF. FS05S24S FS05S220S FS10S24S FS10S220S Se a termočidlem FS05S24ST Se a termočidlem FS05S220ST Se a termočidlem FS10S24ST Se a termočidlem FS10S220ST 6

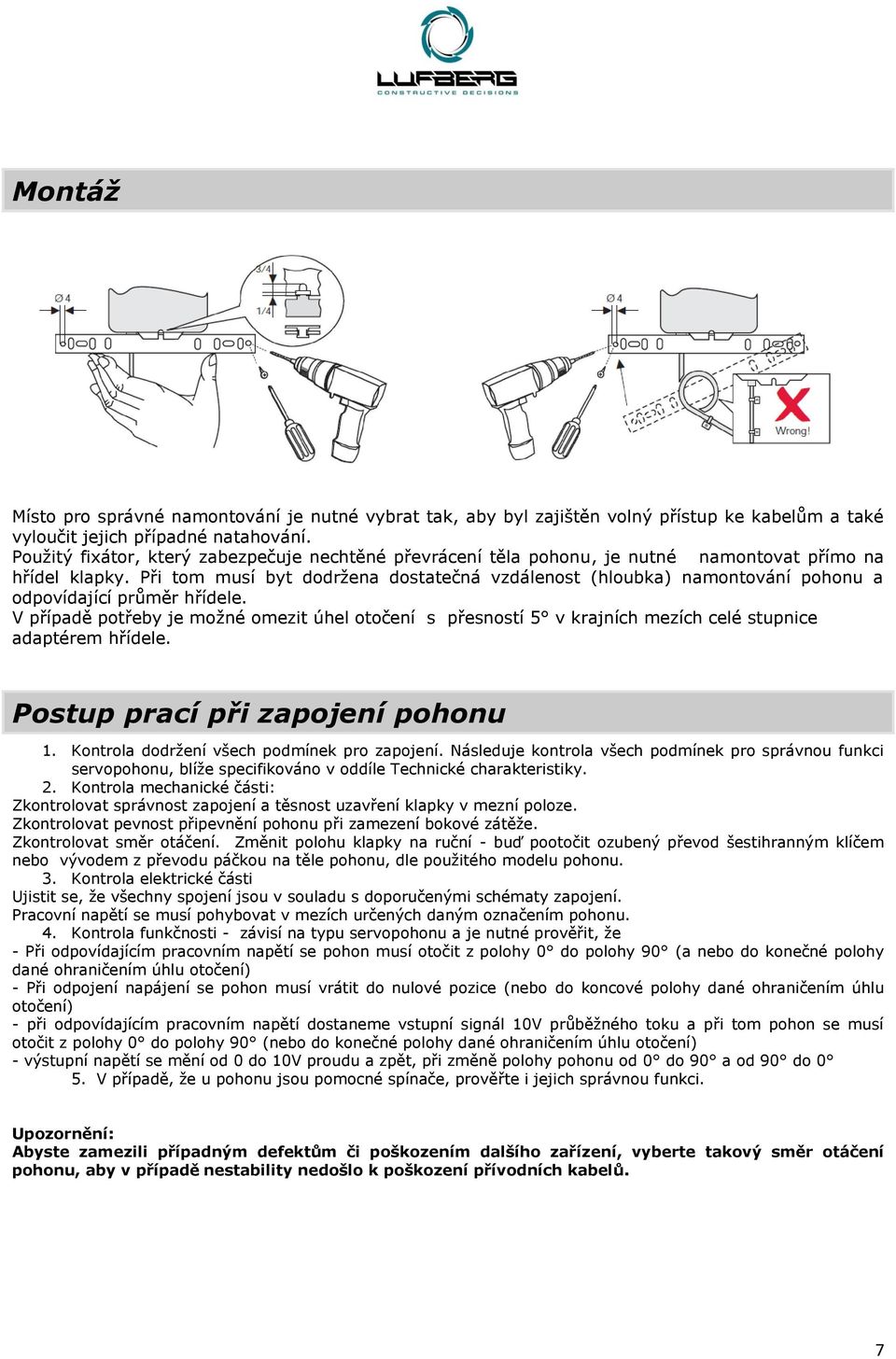

8 Montáž Místo pro správné namontování je nutné vybrat tak, aby byl zajištěn volný přístup ke kabelům a také vyloučit jejich případné natahování. Použitý fixátor, který zabezpečuje chtěné převrácení těla pohonu, je nutné namontovat přímo na hřídel klapky. Při tom musí byt dodržena dostatečná vzdálenost (hloubka) namontování pohonu a odpovídající průměr hřídele. V případě potřeby je možné omezit úhel otočení s přesností 5 v krajních mezích celé stupnice adaptérem hřídele. Postup prací při zapojení pohonu 1. Kontrola dodržení všech podmík pro zapojení. Následuje kontrola všech podmík pro správnou funkci servopohonu, blíže specifikováno v oddíle Technické charakteristiky. 2. Kontrola mechanické části: Zkontrolovat správnost zapojení a těsnost uzavření klapky v mezní poloze. Zkontrolovat pevnost připevnění pohonu při zamezení bokové zátěže. Zkontrolovat směr otáčení. Změnit polohu klapky na ruční - buď pootočit ozubený převod šestihranným klíčem bo vývodem z převodu páčkou na těle pohonu, dle použitého modelu pohonu. 3. Kontrola elektrické části Ujistit se, že všechny spojení jsou v souladu s doporučenými schématy zapojení. Pracovní napětí se musí pohybovat v mezích určených daným označením pohonu. 4. Kontrola funkčnosti - závisí na typu servopohonu a je nutné prověřit, že - Při odpovídajícím pracovním napětí se pohon musí otočit z polohy 0 do polohy 90 (a bo do kočné polohy dané ohraničením úhlu otočení) - Při odpojení napájení se pohon musí vrátit do nulové pozice (bo do koncové polohy dané ohraničením úhlu otočení) - při odpovídajícím pracovním napětí dostame vstupní signál 10V průběžného toku a při tom pohon se musí otočit z polohy 0 do polohy 90 (bo do kočné polohy dané ohraničením úhlu otočení) - výstupní napětí se mění od 0 do 10V proudu a zpět, při změně polohy pohonu od 0 do 90 a od 90 do 0 5. V případě, že u pohonu jsou pomocné spínače, prověřte i jejich správnou funkci. Upozornění: Abyste zamezili případným defektům či poškozením dalšího zařízení, vyberte takový směr otáčení pohonu, aby v případě stability došlo k poškození přívodních kabelů. 7

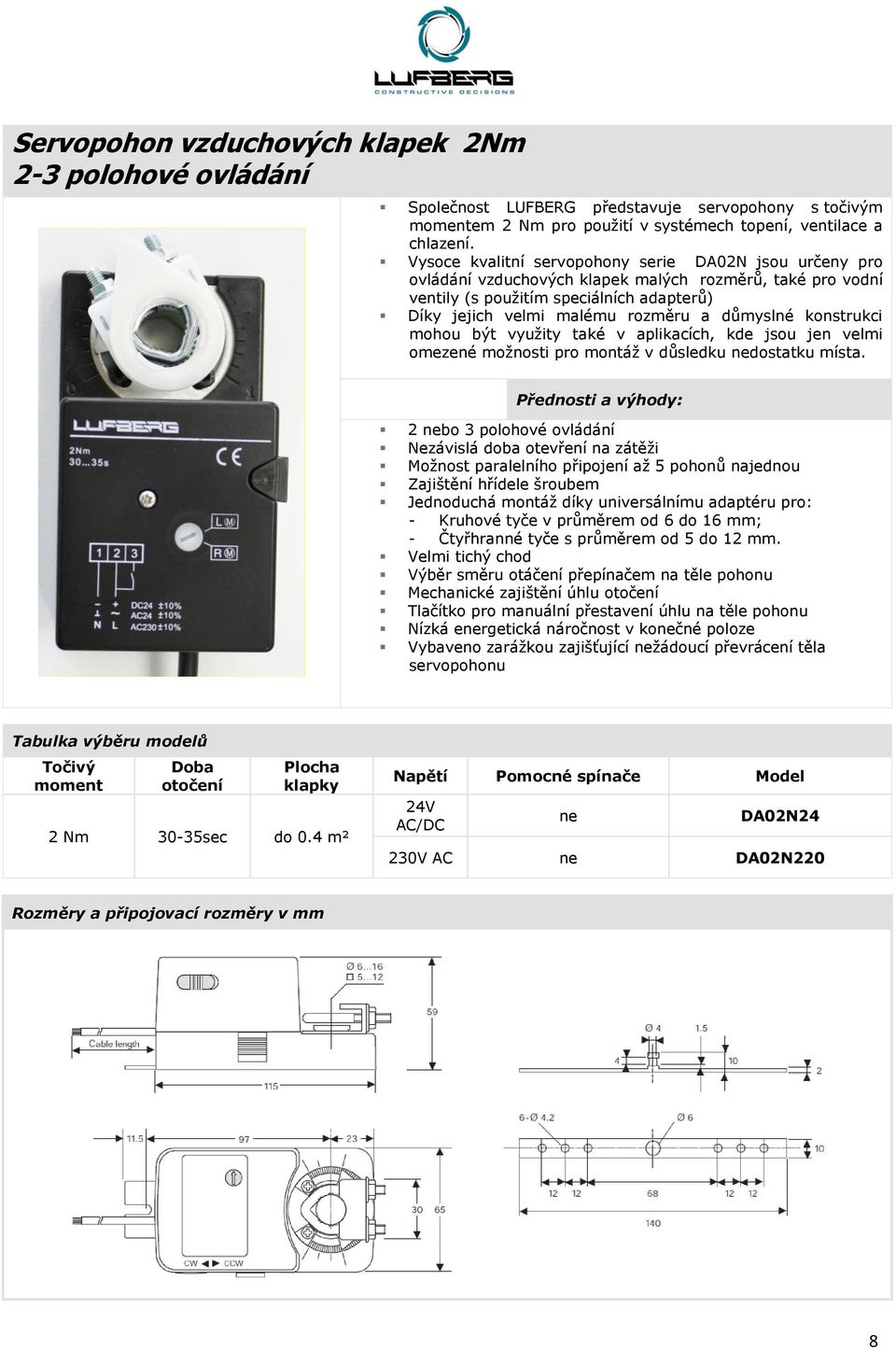

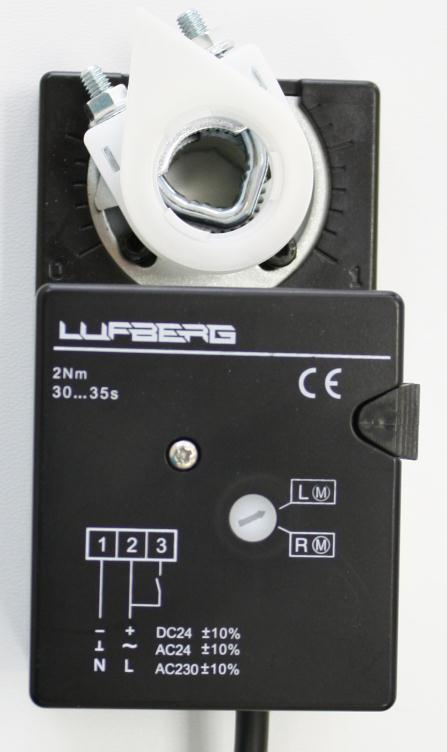

9 Servopohon vzduchových klapek 2Nm 2-3 polohové ovládání Společnost LUFBERG představuje servopohony s točivým momentem 2 Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony serie DA02N jsou určeny pro ovládání vzduchových klapek malých rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: 2 bo 3 polohové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 6 dо 16 mm; - Čtyřhranné tyče s průměrem od 5 dо 12 mm. Velmi tichý chod Výběr směru otáčení přepínačem na těle pohonu Mechanické zajištění úhlu otočení Tlačítko pro manuální přestavení úhlu na těle pohonu Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky 2 Nm 30-35sec dо 0.4 m² Napětí Pomocné spínače Model 24V AC/DC DA02N24 DA02N220 Rozměry a připojovací rozměry v mm 8

10 Schéma zapojení 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Paralelní zapojení Max 5 2 pos. 3 pos. Technické specifikace Model DA02N24 DA02N220 Točivý moment 2 Nm 2 Nm Plocha klapky dо 0.4 m2 dо 0.4 m2 Doba otočení sec sec Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 2 W 1.5 W - krajní poloha: 0.85 W 3.0 W Výpočtový výkon 3 VA 1.5 VA Hmotnost 1.0 kg 1.0 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~95º (93º mechanicky) 0~95º (93º mechanicky) Hraniční úhly otočení 0 ~30 a 90 ~60 0 ~30 a 90 ~60 Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 polohové 2-3 polohové Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem. Regulace ohraničení úhlu otočení Pracovní rozsah otáčení 90 může být zmenšen na 30 a to každou koncovou polohou za pomoci šroubů 1 a 2. Šroub 1 Šroub 2 9

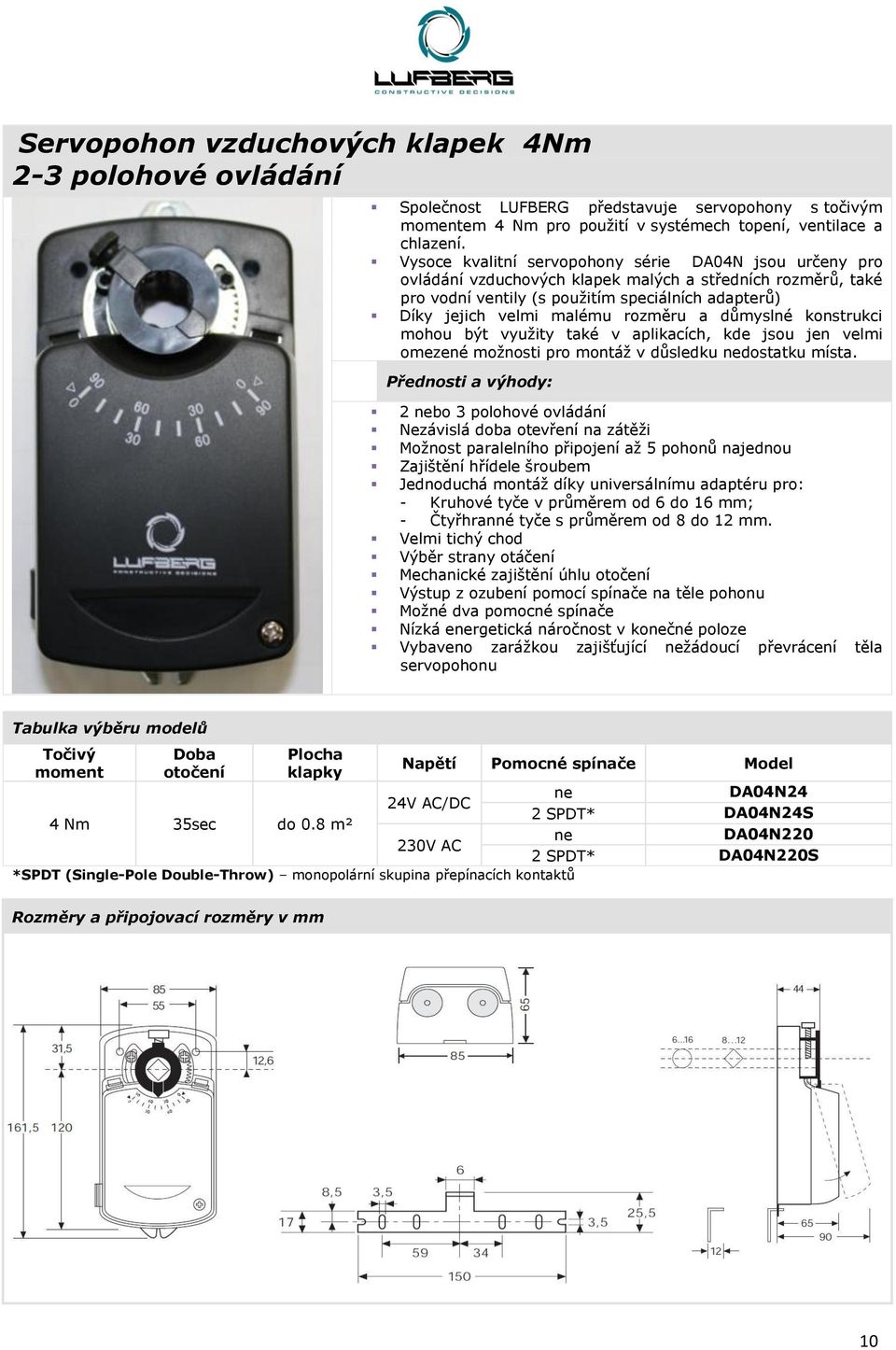

11 Servopohon vzduchových klapek 4Nm 2-3 polohové ovládání Společnost LUFBERG představuje servopohony s točivým momentem 4 Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série DA04N jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: 2 bo 3 polohové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 6 dо 16 mm; - Čtyřhranné tyče s průměrem od 8 dо 12 mm. Velmi tichý chod Výběr strany otáčení Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky Napětí Pomocné spínače Model DA04N24 2 SPDT* DA04N24S 4 Nm 35sec dо 0.8 m² DA04N220 2 SPDT* DA04N220S *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm 10

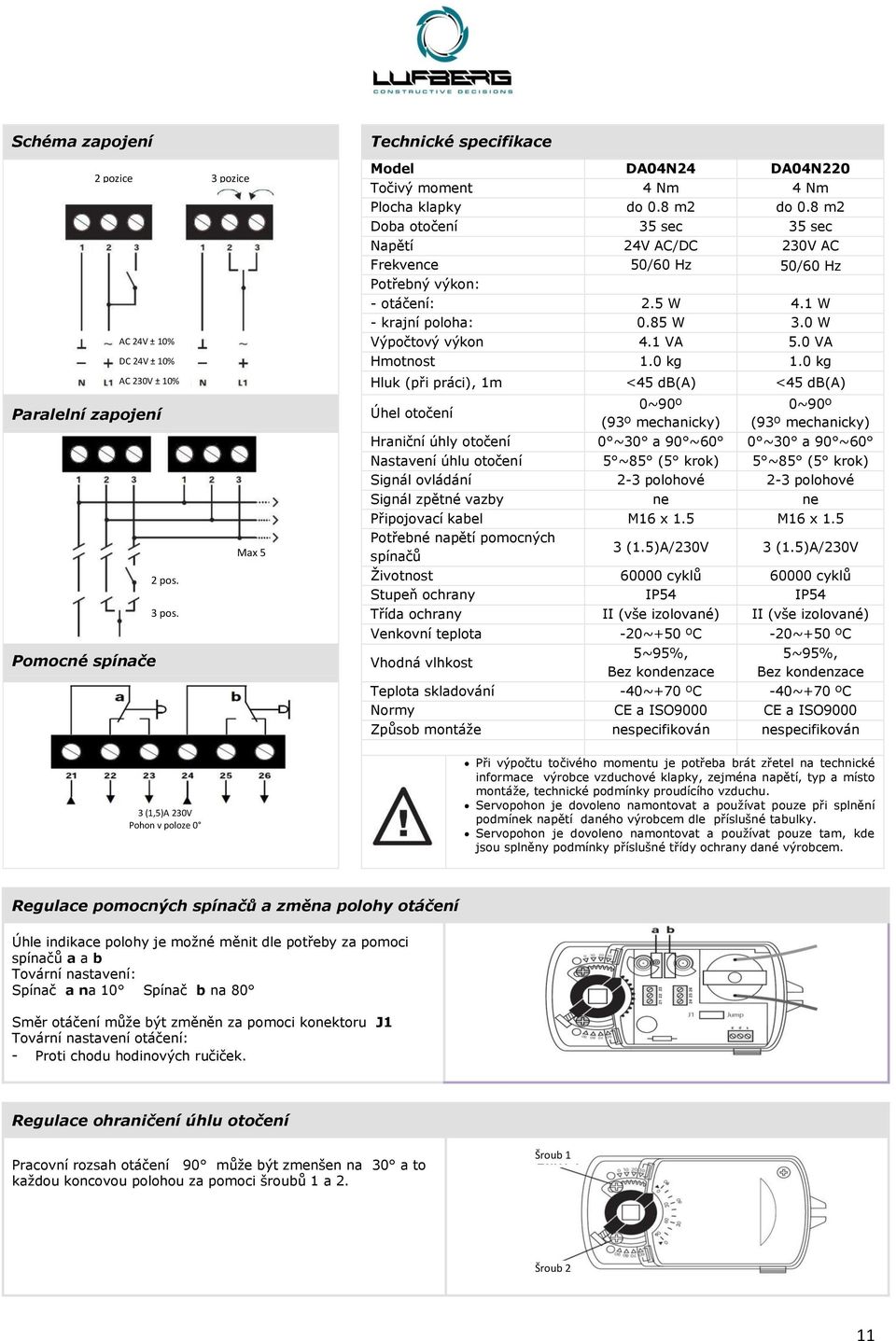

12 Schéma zapojení Paralelní zapojení Pomocné spínače 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Max 5 2 pos. 3 pos. Technické specifikace Model DA04N24 DA04N220 Točivý moment 4 Nm 4 Nm Plocha klapky dо 0.8 m2 dо 0.8 m2 Doba otočení 35 sec 35 sec Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 2.5 W 4.1 W - krajní poloha: 0.85 W 3.0 W Výpočtový výkon 4.1 VA 5.0 VA Hmotnost 1.0 kg 1.0 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93º mechanicky) Hraniční úhly otočení 0 ~30 a 90 ~60 0 ~30 a 90 ~60 Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 polohové 2-3 polohové Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem. Regulace pomocných spínačů a změna polohy otáčení Úhle indikace polohy je možné měnit dle potřeby za pomoci spínačů a a b Tovární nastavení: Spínač а nа 10 Spínač b nа 80 Směr otáčení může být změněn za pomoci koktoru J1 Tovární nastavení otáčení: - Proti chodu hodinových ručiček. Regulace ohraničení úhlu otočení Pracovní rozsah otáčení 90 může být zmenšen na 30 a to každou koncovou polohou za pomoci šroubů 1 a 2. Šroub 1 Šroub 2 11

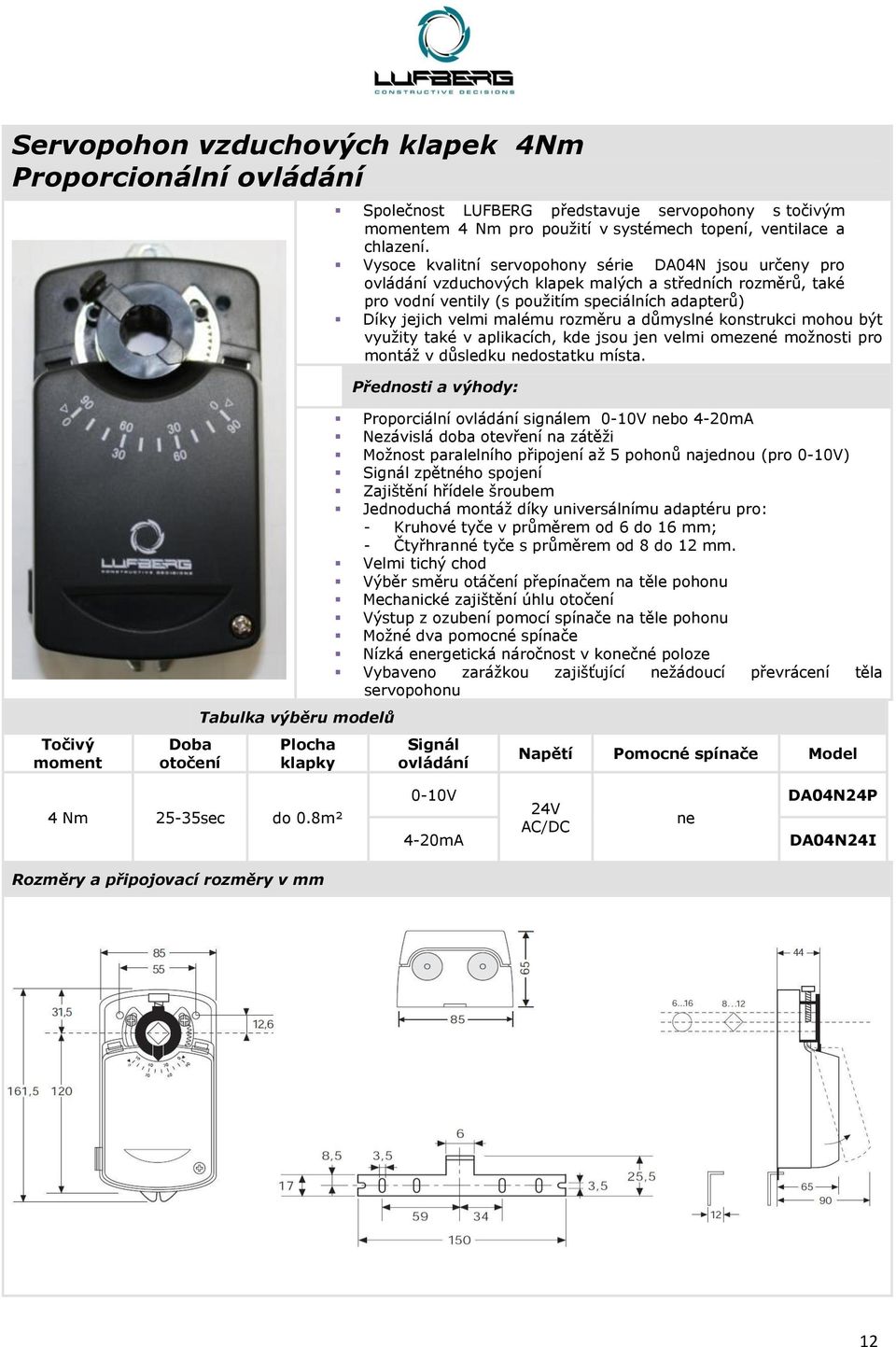

13 Servopohon vzduchových klapek 4Nm Proporcionální ovládání Společnost LUFBERG představuje servopohony s točivým momentem 4 Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série DA04N jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: Točivý moment Doba otočení Tabulka výběru modelů Plocha klapky Proporciální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 6 dо 16 mm; - Čtyřhranné tyče s průměrem od 8 dо 12 mm. Velmi tichý chod Výběr směru otáčení přepínačem na těle pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Signál ovládání Napětí Pomocné spínače Model 4 Nm 25-35sec dо 0.8m² 0-10V 4-20mА 24V AC/DC DA04N24P DA04N24I Rozměry a připojovací rozměry v mm 12

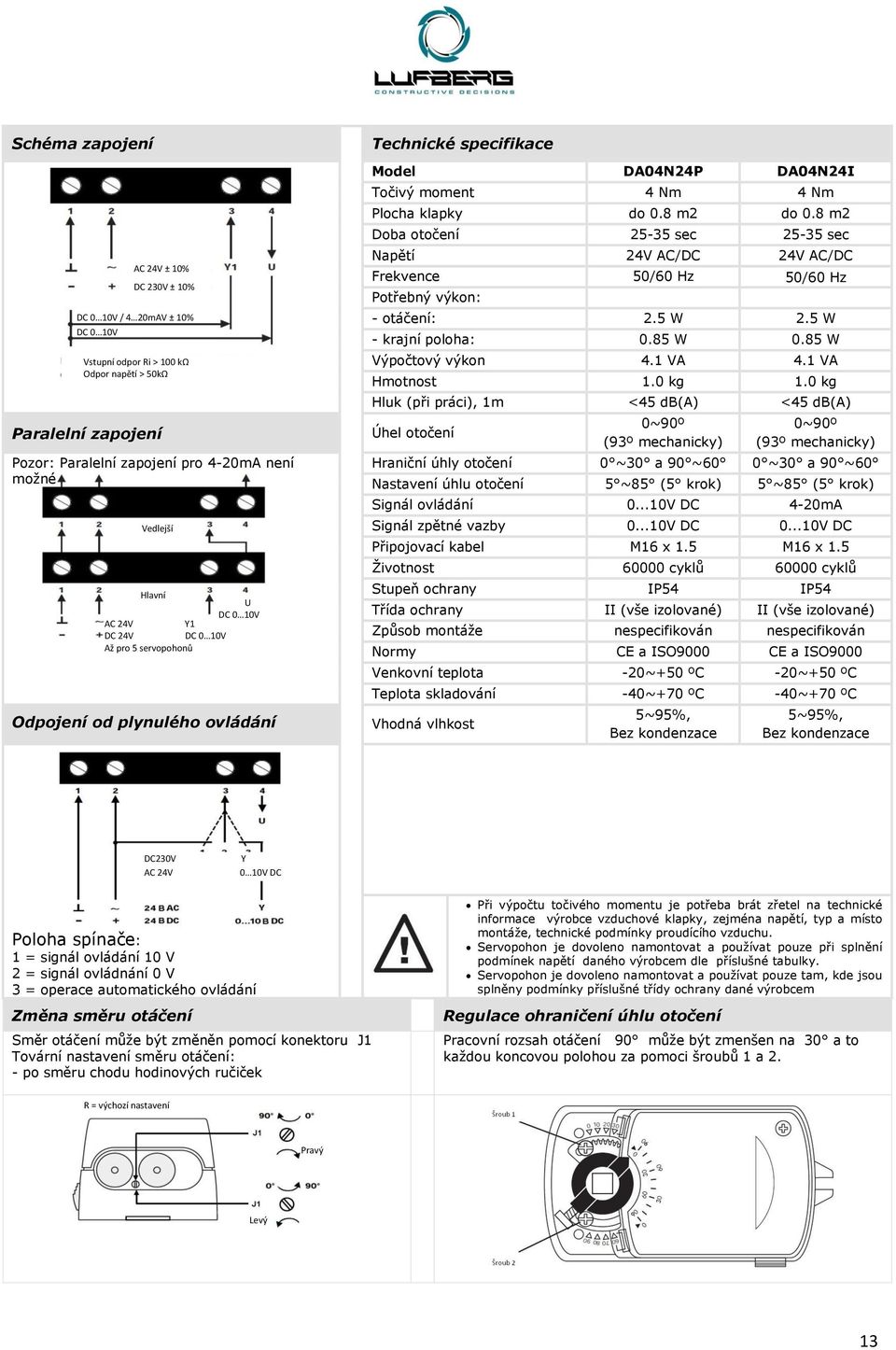

14 Schéma zapojení AC 24V ± 10% Paralelní zapojení DC 230V ± 10% DC 0 10V / 4 20mAV ± 10% DC 0 10V Vstupní odpor Ri > 100 kω Odpor napětí > 50kΩ Pozor: Paralelní zapojení pro 4-20mА ní možné Vedlejší Hlavní U DC 0 10V AC 24V Y1 DC 24V DC 0 10V Až pro 5 servopohonů Odpojení od plynulého ovládání Technické specifikace Model DA04N24P DA04N24I Točivý moment 4 Nm 4 Nm Plocha klapky dо 0.8 m2 dо 0.8 m2 Doba otočení sec sec Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 2.5 W 2.5 W - krajní poloha: 0.85 W 0.85 W Výpočtový výkon 4.1 VА 4.1 VА Hmotnost 1.0 kg 1.0 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93º mechanicky) Hraniční úhly otočení 0 ~30 a 90 ~60 0 ~30 a 90 ~60 Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání V DC 4-20mА Signál zpětné vazby V DC V DC Připojovací kabel M16 x 1.5 M16 x 1.5 Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Způsob montáže specifikován specifikován Normy CE a ISO9000 CE a ISO9000 Venkovní teplota -20~+50 ºC -20~+50 ºC Teplota skladování -40~+70 ºC -40~+70 ºC Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace DC230V AC 24V Y 0 10V DC Poloha spínače: 1 = signál ovládání 10 V 2 = signál ovládnání 0 V 3 = operace automatického ovládání Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace ohraničení úhlu otočení Pracovní rozsah otáčení 90 může být zmenšen na 30 a to každou koncovou polohou za pomoci šroubů 1 a 2. R = výchozí nastavení Pravý Levý 13

15 Servopohon vzduchových klapek 8Nm, 16Nm, 24Nm 2-3 polohové ovládání Společnost LUFBERG představuje servopohony s točivým momentem 8Nm, 16Nm, 24Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série DA08N, DA16N, DA24N jsou určeny pro ovládání vzduchových klapek středních a velkých rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky 8 Nm 30sec do 1.5m² 16 Nm 80sec do 3.0m² 24 Nm 125sec dо 4.5m² Přednosti a výhody: 2 bo 3 polohové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Univerzální adaptér pro přímou montáž Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr strany otáčení Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Napětí Pomocné spínače Model *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm DA08N24 2 SPDT* DA08N24S DA08N220 2 SPDT* DA08N220S DA16N24 2 SPDT* DA16N24S DA16N220 2 SPDT* DA16N220S DA24N24 2 SPDT* DA24N24S DA24N220 2 SPDT* DA24N220S 14

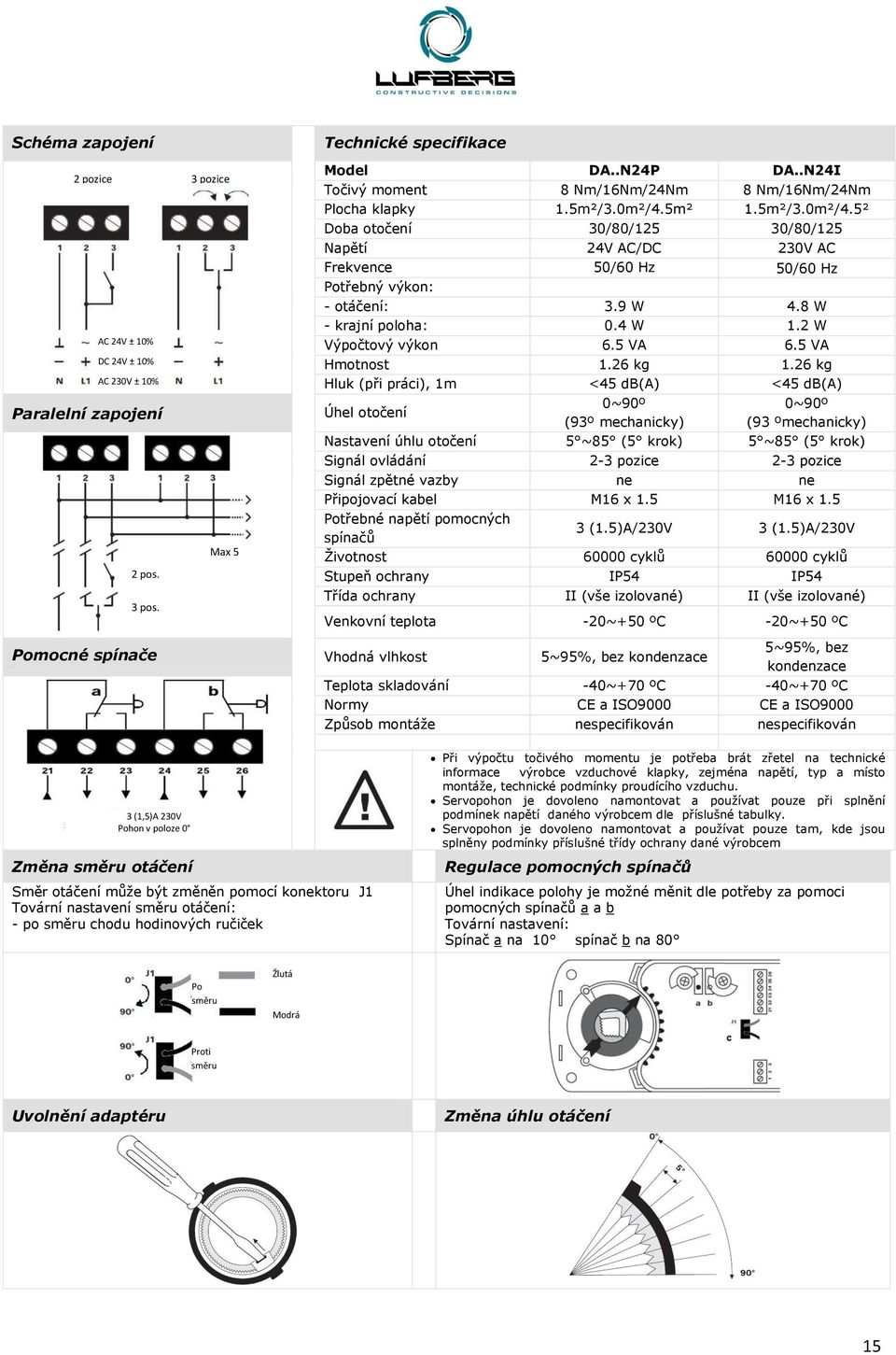

16 Schéma zapojení Technické specifikace 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Paralelní zapojení 2 pos. 3 pos. Max 5 Model DA..N24P DA..N24I Točivý moment 8 Nm/16Nm/24Nm 8 Nm/16Nm/24Nm Plocha klapky 1.5m²/3.0m²/4.5m² 1.5m²/3.0m²/4.5² Doba otočení 30/80/125 30/80/125 Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 3.9 W 4.8 W - krajní poloha: 0.4 W 1.2 W Výpočtový výkon 6.5 VА 6.5 VА Hmotnost 1.26 kg 1.26 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93 ºmechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 pozice 2-3 pozice Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Pomocné spínače Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace pomocných spínačů Úhel indikace polohy je možné měnit dle potřeby za pomoci pomocných spínačů a a b Tovární nastavení: Spínač a na 10 spínač b na 80 Po směru Žlutá Modrá Proti směru Uvolnění adaptéru Změna úhlu otáčení 15

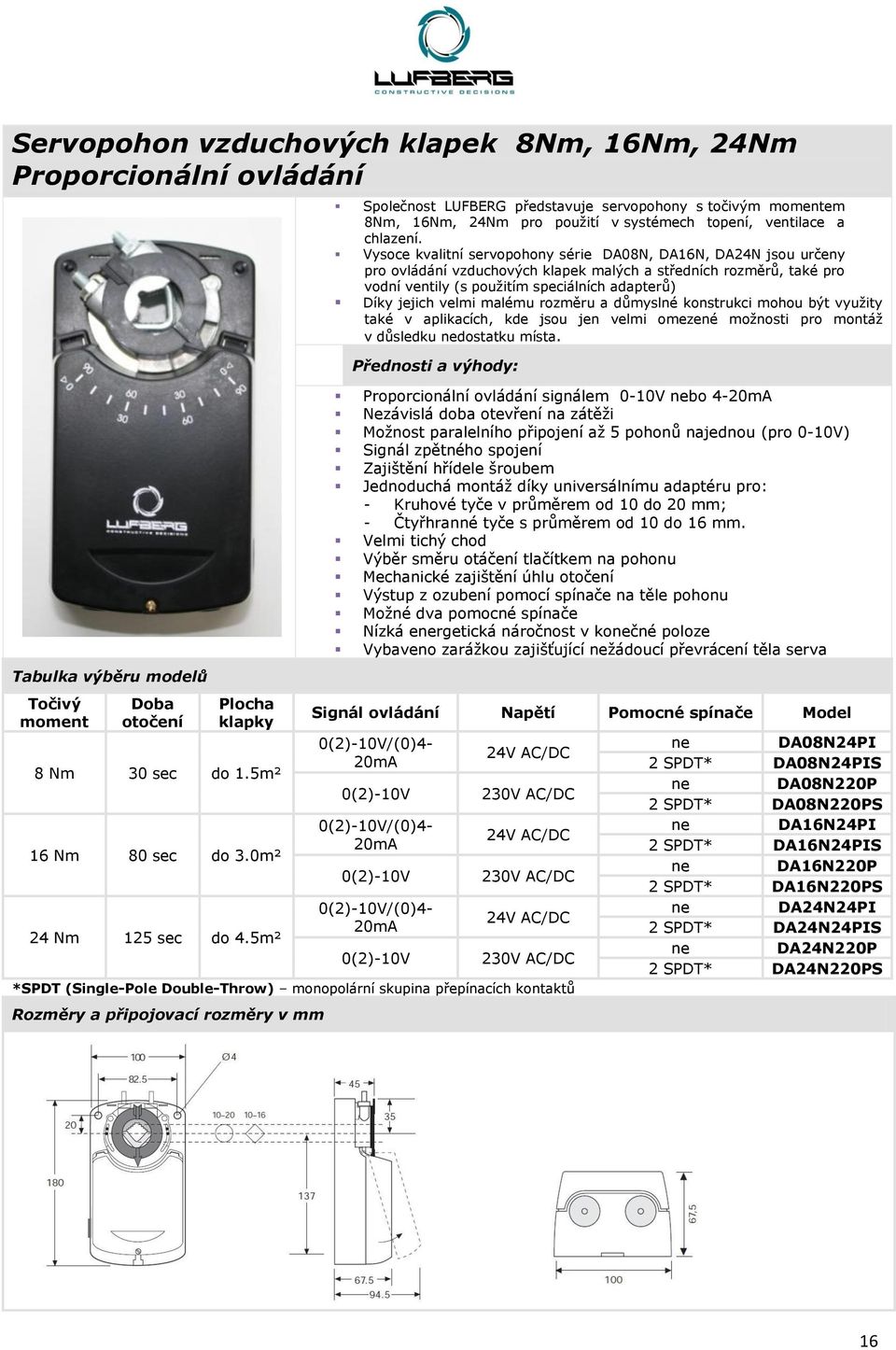

17 Servopohon vzduchových klapek 8Nm, 16Nm, 24Nm Proporcionální ovládání Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky 8 Nm 30 sec do 1.5m² 16 Nm 80 sec do 3.0m² 24 Nm 125 sec do 4.5m² Společnost LUFBERG představuje servopohony s točivým momentem 8Nm, 16Nm, 24Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série DA08N, DA16N, DA24N jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Díky jejich velmi malému rozměru a důmyslné konstrukci mohou být využity také v aplikacích, kde jsou jen velmi omezené možnosti pro montáž v důsledku dostatku místa. Přednosti a výhody: Proporcionální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr směru otáčení tlačítkem na pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla serva Signál ovládání Napětí Pomocné spínače Model 0(2)-10V/(0)4-20mА 0(2)-10V 0(2)-10V/(0)4-20mА 0(2)-10V 0(2)-10V/(0)4-20mА 0(2)-10V /DC /DC /DC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm DA08N24PI 2 SPDT* DA08N24PIS DA08N220P 2 SPDT* DA08N220PS DA16N24PI 2 SPDT* DA16N24PIS DA16N220P 2 SPDT* DA16N220PS DA24N24PI 2 SPDT* DA24N24PIS DA24N220P 2 SPDT* DA24N220PS 16

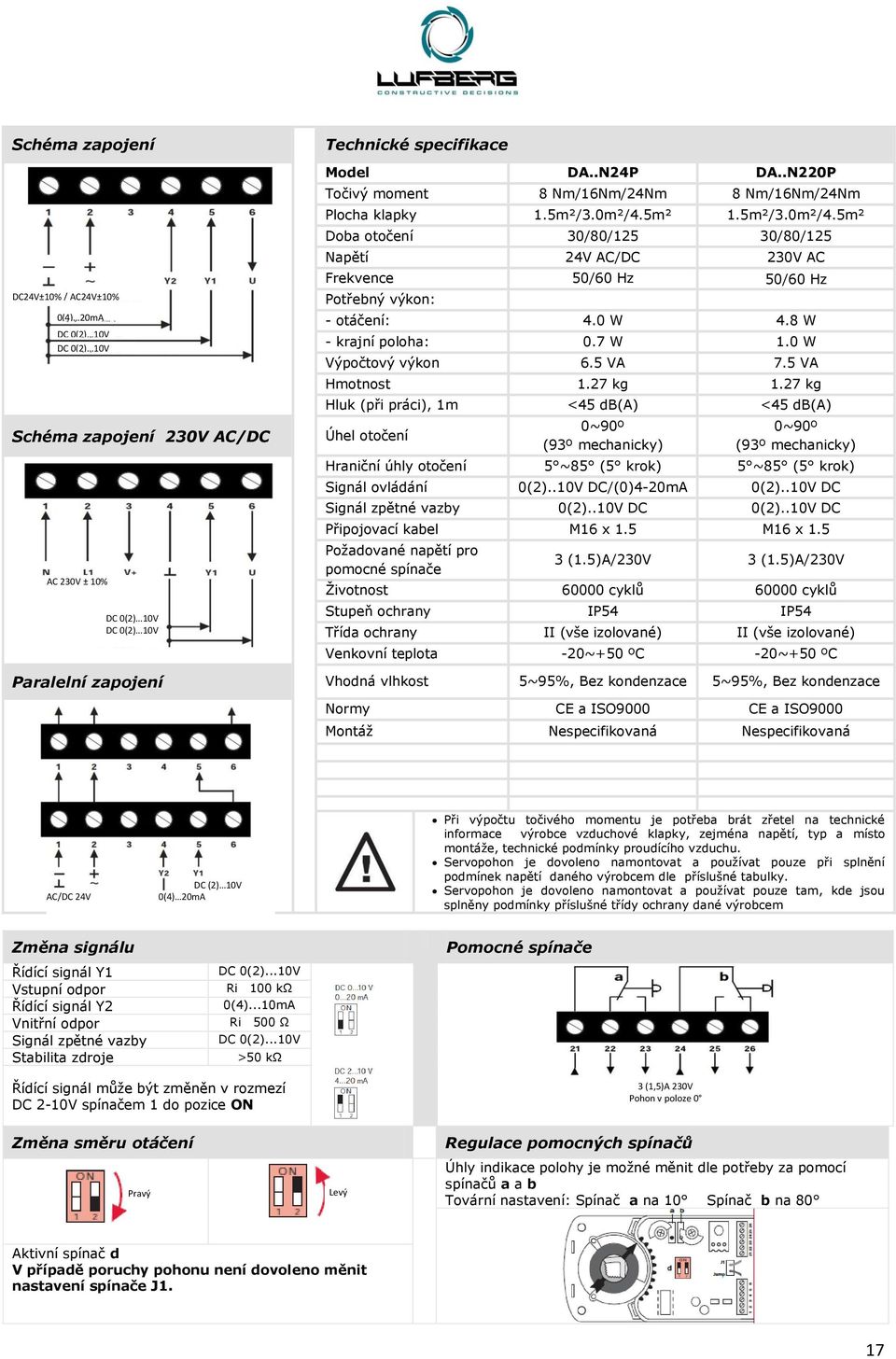

18 Schéma zapojení DC24V±10% / AC24V±10% 0(4) 20mA DC 0(2) 10V DC 0(2) 10V Schéma zapojení /DC AC 230V ± 10% DC 0(2) 10V DC 0(2) 10V Technické specifikace Model DA..N24P DA..N220P Točivý moment 8 Nm/16Nm/24Nm 8 Nm/16Nm/24Nm Plocha klapky 1.5m²/3.0m²/4.5m² 1.5m²/3.0m²/4.5m² Doba otočení 30/80/125 30/80/125 Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 4.0 W 4.8 W - krajní poloha: 0.7 W 1.0 W Výpočtový výkon 6.5 VА 7.5 VА Hmotnost 1.27 kg 1.27 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93º mechanicky) Hraniční úhly otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 0(2)..10V DC/(0)4-20mА 0(2)..10V DC Signál zpětné vazby 0(2)..10V DC 0(2)..10V DC Připojovací kabel M16 x 1.5 M16 x 1.5 Požadované napětí pro pomocné spínače 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Paralelní zapojení Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace Normy CE a ISO9000 CE a ISO9000 Montáž Nespecifikovaná Nespecifikovaná AC/DC 24V DC (2) 10V 0(4) 20mA Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Změna signálu Řídící signál Y1 Vstupní odpor Řídící signál Y2 Vnitřní odpor Signál zpětné vazby Stabilita zdroje DC 0(2)...10V Ri 100 kω 0(4)...10mА Ri 500 Ω DC 0(2)...10V >50 kω Pomocné spínače Řídící signál může být změněn v rozmezí DC 2-10V 1 do pozice ON 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Pravý Levý Regulace pomocných spínačů Úhly indikace polohy je možné měnit dle potřeby za pomocí spínačů a a b Tovární nastavení: Spínač а nа 10 Spínač b nа 80 Aktivní spínač d V případě poruchy pohonu ní dovoleno měnit nastavení spínače J1. 17

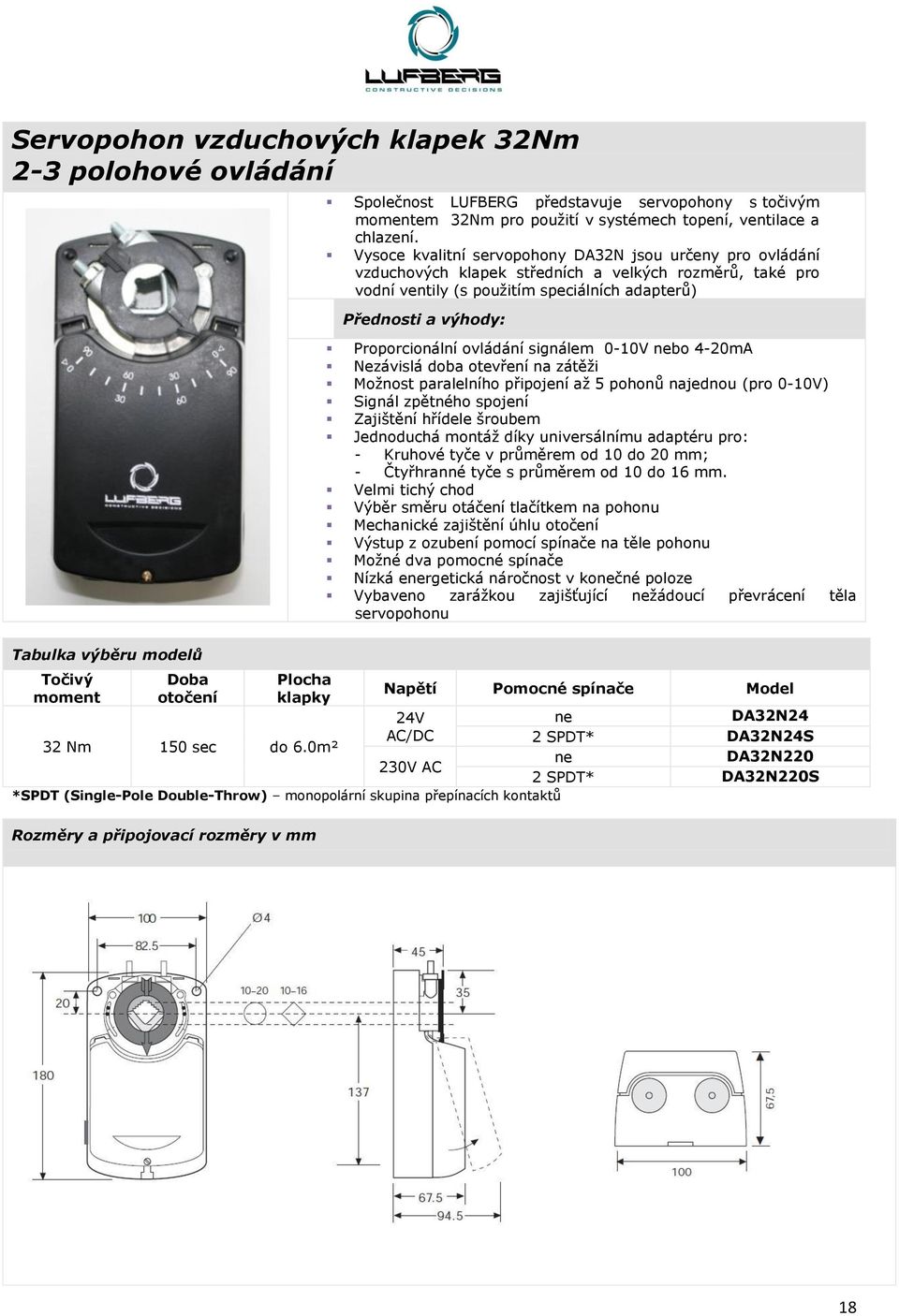

19 Servopohon vzduchových klapek 32Nm 2-3 polohové ovládání Společnost LUFBERG představuje servopohony s točivým momentem 32Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony DA32N jsou určeny pro ovládání vzduchových klapek středních a velkých rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Přednosti a výhody: Proporcionální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr směru otáčení tlačítkem na pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky Napětí Pomocné spínače Model 24V DA32N24 AC/DC 2 SPDT* DA32N24S 32 Nm 150 sec do 6.0m² DA32N220 2 SPDT* DA32N220S *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Rozměry a připojovací rozměry v mm 18

20 Schéma zapojení 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Paralelní zapojení Pomocné spínače Max 5 2 pos. 3 pos. Technické specifikace Model DA32N24 DA32N220 Točivý moment 32Nm 32Nm Plocha klapky 6.0m² 6.0m² Doba otočení Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 3.9 W 4.8 W - krajní poloha: 0.4 W 1.2 W Výpočtový výkon 6.5 VА 6.5 VА Hmotnost 1.26 kg 1.26 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93º mechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Řídící signál 2х/3х-pozice 2х/3х-pozice Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace pomocných spínačů Úhel indikace polohy je možné měnit dle potřeby za pomoci pomocných spínačů a a b Tovární nastavení: Spínač a na 10 spínač b na 80 Po směru Žlutá Modrá Proti směru Uvolnění adaptéru Změna úhlu otáčení 19

21 Servopohon vzduchových klapek 32Nm Proporcionální ovládání Společnost LUFBERG představuje servopohony s točivým momentem 32Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony serie DA32N jsou určeny pro ovládání vzduchových klapek malých a středních rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Přednosti a výhody: Proporcionální ovládání signálem 0-10V bo 4-20mА Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou (pro 0-10V) Signál zpětného spojení Zajištění hřídele šroubem Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr směru otáčení tlačítkem na pohonu Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky 32 Nm 150 s do 6.0m² Signál ovládání Napětí Pomocné spínače Model 0(2)-10V/(0)4-20mА 0(2)-10V /DC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů DA32N24PI 2 SPDT* DA32N24PIS DA32N220P 2 SPDT* DA32N220PS Rozměry a připojovací rozměry v mm 20

22 Schéma zapojení DC 24V ± 10% / AC24V ± 10% 0(4) 20mA DC AC24 02(2) 10V DC AC24 02(2) 10V AC24 Schéma zapojení /DC AC 230V ± 10% DC 02(2) 10V DC 02(2) 10V AC24 Technické specifikace Model DA32N24PI DA32N220P Točivý moment 32Nm 32Nm Plocha klapky 6.0m² 6.0m² Doba otočení Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 4.0 W 4.8 W - krajní poloha: 0.7 W 1.0 W Výpočtový výkon 6.5 VА 7.5 VА Hmotnost 1.27 kg 1.27 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93º mechanicky) Hraniční úhly otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Nastavení úhlu otočení 0(2)..10V DC/(0)4-20mА 0(2)..10V DC Signál ovládání 0(2)..10V DC 0(2)..10V DC Signál zpětné vazby M16 x 1.5 M16 x 1.5 Požadované napětí pro pomocné spínače 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Paralelní zapojení Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován AC/DC 24V Změna signálu Řídící signál Y1 Vstupní odpor Řídící signál Y2 Vnitřní odpor Signál zpětné vazby Stabilita zdroje DC 02(2) 10V 0(4) 20mA AC24 AC24 DC 0(2)...10V Ri 100 kω 0(4)...10mА Ri 500 Ω DC 0(2)...10V >50 kω Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Pomocné spínače Řídící signál může být změněn v rozmezí DC 2-10V 1 do pozice ON 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Pravý Levý Regulace pomocných spínačů Úhly indikace polohy je možné měnit dle potřeby za pomocí spínačů a a b Tovární nastavení:spínač а nа 10 Spínač b nа 80 Aktivní spínač d V případě poruchy pohonu ní dovoleno měnit nastavení spínače J1. 21

23 Servopohon vzduchových klapek 8Nm, 16Nm 2-3 polohové ovládání, zrychlený chod Společnost LUFBERG představuje servopohony se zrychleným chodem s točivým momentem 8Nm, 16Nm pro použití v systémech topení, ventilace a chlazení. Vysoce kvalitní servopohony série DA08F, DA16F jsou určeny pro ovládání vzduchových klapek středních a velkých rozměrů, také pro vodní ventily (s použitím speciálních adapterů) Přednosti a výhody: 2 bo 3 polohové ovládání Nezávislá doba otevření na zátěži Možnost paralelního připojení až 5 pohonů najednou Univerzální adaptér pro přímou montáž Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče v průměrem od 10 dо 20 mm; - Čtyřhranné tyče s průměrem od 10 dо 16 mm. Velmi tichý chod Výběr strany otáčení Mechanické zajištění úhlu otočení Výstup z ozubení pomocí spínače na těle pohonu Možné dva pomocné spínače Nízká ergetická náročnost v kočné poloze Vybaveno zarážkou zajišťující žádoucí převrácení těla servopohonu Tabulka výběru modelů Točivý moment Doba otočení Plocha klapky 8 Nm 8 sec max 1.5m² 16 Nm 16 sec max 3.0m² Napětí Pomocné spínače Model /DC /DC *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů DA08F24 2 SPDT* DA08F24S DA08F220 2 SPDT* DA08F220S DA16F24 2 SPDT* DA16F24S DA16F220 2 SPDT* DA16F220S Rozměry a připojovací rozměry v mm 22

24 Schéma zapojení Technické specifikace 2 pozice 3 pozice AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Paralelní zapojení 2 pos. 3 pos. Max 5 Model DA..N24P DA..N24I Točivý moment 8 Nm/16Nm 8 Nm/16Nm Plocha klapky 1.5m²/3.0m² 1.5m²/3.0m² Doba otočení 8/16 s 8/16 s Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 3.9 W 4.8 W - krajní poloha: 0.4 W 1.2 W Výpočtový výkon 6.5 VА 6.5 VА Hmotnost 1.2 kg 1.2 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Úhel otočení 0~90º (93º mechanicky) 0~90º (93 ºmechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Signál ovládání 2-3 pozice 2-3 pozice Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Životnost cyklů cyklů Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Venkovní teplota -20~+50 ºC -20~+50 ºC Pomocné spínače Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Teplota skladování -40~+70 ºC -40~+70 ºC Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován 3 (1,5)A 230V Pohon v poloze 0 Změna směru otáčení Směr otáčení může být změněn pomocí koktoru J1 Tovární nastavení směru otáčení: - po směru chodu hodinových ručiček Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Regulace pomocných spínačů Úhel indikace polohy je možné měnit dle potřeby za pomoci pomocných spínačů a a b Tovární nastavení: Spínač a na 10 spínač b na 80 Po směru Žlutá Modrá Proti směru Uvolnění adaptéru Změna úhlu otáčení 23

25 Servopohon vzduchových klapek 5Nm Se zpětnou pružinou Společnost LUFBERG představuje servopohony s točivým momentem 5Nm se zpětnou pružinou pro použití v systémech topení, ventilace a chlazení Vysoce kvalitní servopohony série DA05S jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu k návratu mechanismu do výchozí pozice Výhody 2 polohové ON/OFF ovládání (otevřeno/zavřeno) Multifunkční adaptér pro přímou montáž Jednoduchá instalace díky multifunkčnímu adaptéru pro: - Kruhové tyče v průměrem mm; - Čtyřhranné tyče s průměrem 7-11 mm. Velmi tichý chod Nastavitelný úhel otáčení Mechanické zajištění úhlu otáčení Nízká ergetická náročnost v krajní poloze Vybaveno kabelem o délce 1m Minimální délka hřídele 40mm Pomocné spínače jako volitelné příslušenství Nastavitelný směr otáčení prostým převrácením servopohonu Tabulka výběru modelů Točivý moment 5 Nm Doba otočení sec Zpětný chod <20 sec Plocha klapky do 1.0m² Napětí Pomocné spínače Model *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů DA05S24 2 SPDT* DA05S24S DA05S220 2 SPDT* DA05S220S Rozměry a připojovací rozměry v mm 24

26 žlutá zelená modrá Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Otočit servopohon Pomocný spínač HNĚDÁ/ ČERVENÁ AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Montážní adaptér Montážní adaptér Odjistit pojistku Odjistit pojistku Technické specifikace Model DA05S24 DA05S220 Točivý moment - pohon min. 5Nm min. 5Nm - zpětná pružina min. 5Nm min. 5Nm Plocha klapky 1.0m² 1.0m² Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 7.2 W 4.2 W - krajní poloha: 2.5 W 2.5 W Jmenovitý výkon 10.0 VА 10.0 VА Úhel otočení -5~90º (95º mechanicky) -5~90º (95º mechanicky) Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Hmotnost 1.8 kg 1.9 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2х-pozice 2х-pozice Signál zpětné vazby Připojení kabel 1m kabel 1m Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Venkovní teplota -20~+50 ºC -20~+50 ºC Životnost cyklů cyklů Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Nastavitelné pomocné spínače Vestavěné mikrospínače: přesunout do požadované pozice 0-90 Nastavení úhlu Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub. Pojistka Přesunutí adaptéru do polohy 45 Schéma 1 Schéma 2 25

27 Servopohon vzduchových klapek 10Nm Se zpětnou pružinou Společnost LUFBERG představuje servopohony s točivým momentem 10Nm se zpětnou pružinou pro použití v systémech topení, ventilace a chlazení Vysoce kvalitní servopohony série DA10S jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu k návratu mechanismu do výchozí pozice Výhody 2 polohové ON/OFF ovládání (otevřeno/zavřeno) Multifunkční adaptér pro přímou montáž Jednoduchá instalace díky multifunkčnímu adaptéru pro: - Kruhové tyče v průměrem 8-21 mm; - Čtyřhranné tyče s průměrem 6-15 mm. Velmi tichý chod Nastavitelný úhel otáčení Mechanické zajištění úhlu otáčení Nízká ergetická náročnost v krajní poloze Vybaveno kabelem o délce 1m Minimální délka hřídele 40mm Pomocné spínače jako volitelné příslušenství Nastavitelný směr otáčení prostým převrácením servopohonu Tabulka výběru modelů Točivý moment 10 Nm Doba otočení 70 sec Zpětný chod <25sec Plocha klapky do 2.0m² *SPDT (Single-Pole Double-Throw) monopolární skupina přepínacích kontaktů Napětí Pomocné spínače Model DA10S24 1 SPDT* DA10S24S DA10S220 1 SPDT* DA10S220S Rozměry a připojovací rozměry v mm 26

28 žlutá zelená modrá Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Pomocný spínač HNĚDÁ/ ČERVENÁ Otočit servopohon AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Montážní adaptér Montážní adaptér Odjistit pojistku Odjistit pojistku Technické specifikace Model DA10S24 DA10S220 Točivý moment 10Nm 10Nm Plocha klapky 2.0m² 2.0m² Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 7.0 W 8.0 W - krajní poloha: 2.0 W 5.5 W Výpočtový výkon 10.0 VА 10.0 VА Úhel otočení -5~90º -5~90º Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Hmotnost 2.7 kg 2.7 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2 pozice 2 pozice Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Životnost cyklů cyklů Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, bez kondenzace 5~95%, bez kondenzace Normy CE a ISO9000 CE a ISO9000 Způsob montáže specifikován specifikován Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Nastavitelné pomocné spínače Vestavěné mikrospínače: přesunout do požadované pozice 0-90 Nastavení úhlu 1. Povolit šroub 2. Přesunout zarážku do požadované pozice 3. Utáhnout šroub. Zarážka 0-90 Manuální nastavení Pohon může být přestaven do jakékoliv polohy za pomoci šestihranného klíče. V případě výpadku dodávky elektrického proudu se servopohon vrací do své výchozí pozice 0. 27

29 Servopohony pro protipožární a protidýmové klapky 5Nm Se zpětnou pružinou Společnost LUFBERG představuje servopohony s točivým momentem 5 Nm pro použití ve spojení protipožárními a protidýmovými klapkami. Vysoce kvalitní servopohony serie FS05S jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu bo požáru k návratu mechanismu do výchozí pozice Výhody 2 polohové ON/OFF ovládání Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče s průměrem od 8 do 21 mm; - Čtyřhranné tyče s průměrem od 6 do 15 mm. Manuální přestavení klikou v případě potřeby Velmi tichý chod Nastavitelný směr otáčení prostým převrácením servopohonu Dva pomocné spínače jako standart Nízká ergetická náročnost v krajní poloze Vybaveno tepelným snímačem v případě požadavku Vybaveno kabelem o délce 1m TAbulka výběru modelů Točivý moment 10 Nm Doba otočení sec Zpětný chod <25 sec Plocha klapky do 2.0m² Napětí Pomocné spínače Model *SPDT (Single-Pole Double-Throw) - monopolární skupina přepínacích kontaktů 2 SPDT* FS05S24S 2 SPDT* + FS05S24ST termosensor 2 SPDT* FS05S220S 2 SPDT* + FS05S220ST termosensor Rozměry a připojovací rozměry v mm 28

30 zlutá zelená žlutá Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Klika pro manuální nastavení Pomocný spínač HNĚDÁ/ ČERVENÁ AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Technical specification Model FS05S24.. FS05S220.. Točivý moment 5Nm 5Nm Plocha klapky 1.0m² 1.0m² Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 7.2 W 4.2 W - krajní poloha: 2.5 W 2.5 W Výpočtový výkon 10.0 VА 10.0 VА Úhel otočení -5~90º -5~90º Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Hmotnost 1.8 kg 1.9 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2 polohy 2 polohy Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Stupeň ochrany IP54 IP54 Třída ochrany II (vše izolované) II (vše izolované) Životnost cyklů cyklů Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace Normy CE a ISO9000 CE a ISO9000 Způsob montáže Nespecifikováno Nespecifikováno Pomocné spínače jsou nastavitelné. Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Tepelný spínač Tepelný spínač se skládá z vnějšího (TS1) a vnitřního (potrubního) čidla (TS2). TS1 sep v případě, že okolní teplota přesáh 72. TS2 sep v případě, že teplota v potrubí přesáh

31 Servopohony pro protipožární a protidýmové klapky 10Nm Se zpětnou pružinou Společnost LUFBERG představuje servopohony s točivým momentem 10 Nm pro použití ve spojení protipožárními a protidýmovými klapkami. Vysoce kvalitní servopohony serie FS10S jsou určeny pro aplikace s nouzovou funkcí, kdy musí dojít při výpadku dodávek elektrického proudu bo požáru k návratu mechanismu do výchozí pozice Výhody 2 polohové ON/OFF ovládání Jednoduchá montáž díky universálnímu adaptéru pro: - Kruhové tyče s průměrem od 10 do 19 mm; - Čtyřhranné tyče s průměrem od 10 do 16 mm. Manuální přestavení klikou v případě potřeby Velmi tichý chod Nastavitelný směr otáčení prostým převrácením servopohonu Dva pomocné spínače jako standart Nízká ergetická náročnost v krajní poloze Vybaveno tepelným snímačem v případě požadavku Vybaveno kabelem o délce 1m Tabulka výběru modelů Točivý moment 10 Nm Doba otočení 75 sec Zpětný chod <25 sec Plocha klapky do 2m² Napětí Pomocné spínače Model *SPDT (Single-Pole Double-Throw) - monopolární skupina přepínacích kontaktů 2 SPDT* FS10S24S 2 SPDT* + FS10S24ST termosensor 2 SPDT* FS10S220S 2 SPDT* + FS10S220ST termosensor Rozměry a připojovací rozměry v mm 30

32 žlutá zelená žlutá Schéma zapojení MODRÁ/ ČERNÁ Změna směru otáčení Klika pro manuální nastavení Pomocný spínač HNĚDÁ/ ČERVENÁ AC 24V ± 10% DC 24V ± 10% AC 230V ± 10% Technické specifikace Model FS10S24.. FS10S220.. Točivý moment 10Nm 10Nm Plocha klapky 2m² 2m² Napětí Frekvence 50/60 Hz 50/60 Hz Potřebný výkon: - otáčení: 5 W 6,5 W - krajní poloha: 2.5 W 2,5 W Výpočtový výkon 10.0 VА 10.0 VА Úhel otočení -5~90º -5~90º Nastavení úhlu otočení 5 ~85 (5 krok) 5 ~85 (5 krok) Potřebné napětí pomocných spínačů 3 (1.5)A/230V 3 (1.5)A/230V Hmotnost 2.7 kg 2.7 kg Hluk (při práci), 1m <45 db(a) <45 db(a) Řídící signál 2 pozice 2 pozice Signál zpětné vazby Připojovací kabel M16 x 1.5 M16 x 1.5 Stupeň ochrany IP54 IP54 Třída ochrany III (bezpečnostní nízkotlaké) II (vše izolované) Životnost cyklů cyklů Venkovní teplota -20~+50 ºC -20~+50 ºC Vhodná vlhkost 5~95%, Bez kondenzace 5~95%, Bez kondenzace Normy CE a ISO9000 CE a ISO9000 Způsob montáže Nespecifikováno Nespecifikováno Pomocné spínače jsou nastavitelné. Při výpočtu točivého momentu je potřeba brát zřetel na technické informace výrobce vzduchové klapky, zejména napětí, typ a místo montáže, technické podmínky proudícího vzduchu. Servopohon je dovoleno namontovat a používat pouze při splnění podmík napětí daného výrobcem dle příslušné tabulky. Servopohon je dovoleno namontovat a používat pouze tam, kde jsou splněny podmínky příslušné třídy ochrany dané výrobcem Tepelný spínač Tepelný spínač se skládá z vnějšího (TS1) a vnitřního (potrubního) čidla (TS2). TS1 sep v případě, že okolní teplota přesáh 72. TS2 sep v případě, že teplota v potrubí přesáh
