Dětské centrum Sluníčko - venkovní přístřešek. Jednostupňový projekt

Transkript

1 Dětské centrum Sluníčko - venkovní přístřešek Jednostupňový projekt Zadavatel: Statutární město Liberec nám. Dr. E. Beneše 1/1 Liberec 1, Hlavní projektant : AvBrex v.o.s. Ruprechtická 387, Liberec 1 Datum : Srpen 2011

2 OBSAH DOKUMENTACE A. Průvodní zpráva a) Identifikační údaje b) Údaje o pozemku c) Průzkumy, infrastruktura d) Splnění požadavků dotčených orgánů e) Dodržení obecných technických požadavků na výstavbu f) Údaje o splnění podmínek regulačního plánu, územního rozhodnutí g) Věcné a časové vazby stavby na související a podmiňující stavby h) Základní statistické údaje B. Souhrnná technická zpráva B.1 Urbanistické, architektonické a stavebně technické řešení B.2 Mechanická odolnost a stabilita B.3 Požární bezpečnost B.4 Hygiena, ochrana zdraví a životní prostředí B.5 Bezpečnost při užívání B6. Ochrana proti hluku B7. Úspora energie a ochrana tepla B8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace B9. Ochrana stavby před škodlivými vlivy vnějšího prostředí B10. Ochrana obyvatelstva B11. Inženýrské objekty C. Situace stavby D. Dokladová část E. Zásady organizace výstavby F. Dokumentace stavby F.1 Technická zpráva a) Architektonické a stavebně technické řešení b) Technické a konstrukční řešení objektu c) kapacity, užitkové plochy, obestavěný prostor e) tepelně technické vlastnosti stavebních konstrukcí f) způsob založení objektu s ohledem na výsledky IG a HG průzkumu g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků h) dopravní řešení i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření j) dodržení obecných požadavků na výstavbu F.2 Výkresová část C01 Situace S01 Půdorys základů S02 Půdorys 1NP S03 Příčný řez S04 Podélný řez S05 Pohledy Hlavní projektant : AvBrex v.o.s. Ruprechtická 387, Liberec 1 Vypracoval : Lucie Zvárová osvědčení o autorizaci č Datum : Srpen razítko a podpis

3 A. Průvodní zpráva a) Identifikační údaje Identifikační údaje stavby název stavby : místo stavby : charakter stavby : Dětské centrum SLUNÍČKO - venkovní přístřešek Pekárkova 572/5, Liberec Starý Harcov Novostavba Identifikační údaje investora zadavatel : Statutární město Liberec nám. Dr. E. Beneše 1/1 Liberec 1, Identifikace projektanta hlavní projektant : vedoucí projektant : Požárně bezpečnostní řešení AvBrex v.o.s. Ruprechtická 387, Liberec 1 Lucie Zvárová Martin Halmich Základní charakteristika stavby Provozovatel Dětského centra SLUNÍČKO se rozhodl vybudovat v prostoru atria stávajícího objektu přístřešek, který bude sloužit zejména k trávení klidového režimu kojenců. V současné době není v areálu možnost umístění kočárků s kojenci ve venkovním prostoru chráněném před sluncem. b) Údaje o pozemku pozemek dotčený stavbou p.p.č. 628/1, k.ú. Starý Harcov výměra m², druh pozemku ostatní plocha v současné době zpevněná plocha c) Průzkumy, infrastruktura byla provedena obhlídka místa přístřešek nevyžaduje nároky na veřejnou infrastrukturu d) Splnění požadavků dotčených orgánů Dokumentace bude v rámci výkonu inženýrské činnosti projednána se všemi dotčenými orgány, případné připomínky budou zapracovány. e) Dodržení obecných technických požadavků na výstavbu Navržená dokumentace je v souladu s vyhl. č. 269/2009 Sb. o obecných požadavcích na využívání území, a s vyhl. č. 268/2009 Sb. o technických požadavcích na stavby.

4 f) Údaje o splnění podmínek regulačního plánu, územního rozhodnutí Předmětná stavba se nachází na okraji obce, dle platného územního plánu v plochách BC bydlení čisté g) Věcné a časové vazby stavby na související a podmiňující stavby Pro výstavbu přístřešku nejsou podmiňující žádné související stavby. h) Základní statistické údaje zastavěná plocha 17,4 m² obestavěný prostor 51,7 m³ B. Souhrnná technická zpráva B.1 Urbanistické, architektonické a stavebně technické řešení a) Staveniště Pozemek v místě stavby je rovný, bez porostů, zpevněn stávající zámkovou dlažbou. b) Urbanistické a architektonické řešení stavby Přístřešek bude architektonicky navazovat na stávající objekty. Je navržen dřevěné konstrukce, se vzdušnými stěnami z modřínových lamel, shodných s fasádním obkladem stávajícího objektu. c) Technické řešení Přístřešek je navržen z dřevěných hranolů, kotvených do nově vybudovaných základových patek, s plochou střechou, s krytinou z asfaltových modifikovaných pásů. d) Napojení stavby na dopravní infrastrukturu Zůstáva stávající. e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Neřeší se, zůstává stávající f) vliv stavby na životní prostředí a řešení jeho ochrany Stavba nepodléhá posouzení dle zákonů č. 17/1992 Sb., č. 244/1992 Sb. a č. 100/2001 Sb. ve znění pozdějších předpisů. Realizací stavebních úprav nedojde ke zhoršení životního prostředí ani omezení či negativnímu ovlivnění okolní zástavby a přírody. Stavba při svém provozu nebude produkovat žádný nebezpečný odpad. Z hlediska zájmů chráněných vodním zákonem č. 254/2001 Sb. ve znění pozdějších předpisů dešťové vody budou zasakovány Z hlediska ochrany ovzduší vyhl. 86/2001 Sb. ve znění pozdějších předpisů neřeší se, jedná se o nevytápěný přístřešek Z hlediska ochrany ZPF zákon č. 334/1992 Sb. ve znění pozdějších předpisů nedotýká se zájmů ochrany ZPF Z hlediska nakládání s odpady Odpadní látky, které vzniknou při stavebních pracích musí být likvidovány v souladu se zákonem č. 185/2001 Sb. o nakládání s odpady, ve znění pozdějších předpisů a podle vyhl. č. 381/2001 Sb. - zatřídění dle katalogu odpadů. Třídění odpadu bude probíhat přímo na staveništi. Skladování bude provedeno na zabezpečené skládce, odděleně výkopové materiály a směsný staveništní odpad. Zneškodnění těchto odpadů ze stavební výroby bude zajišťovat prováděcí firma. Odpady, které budou tříděny, budou shromažďovány ve velkoobjemovém kontejneru, který bude dle potřeby odvážen na skládku nebezpečných odpadů.

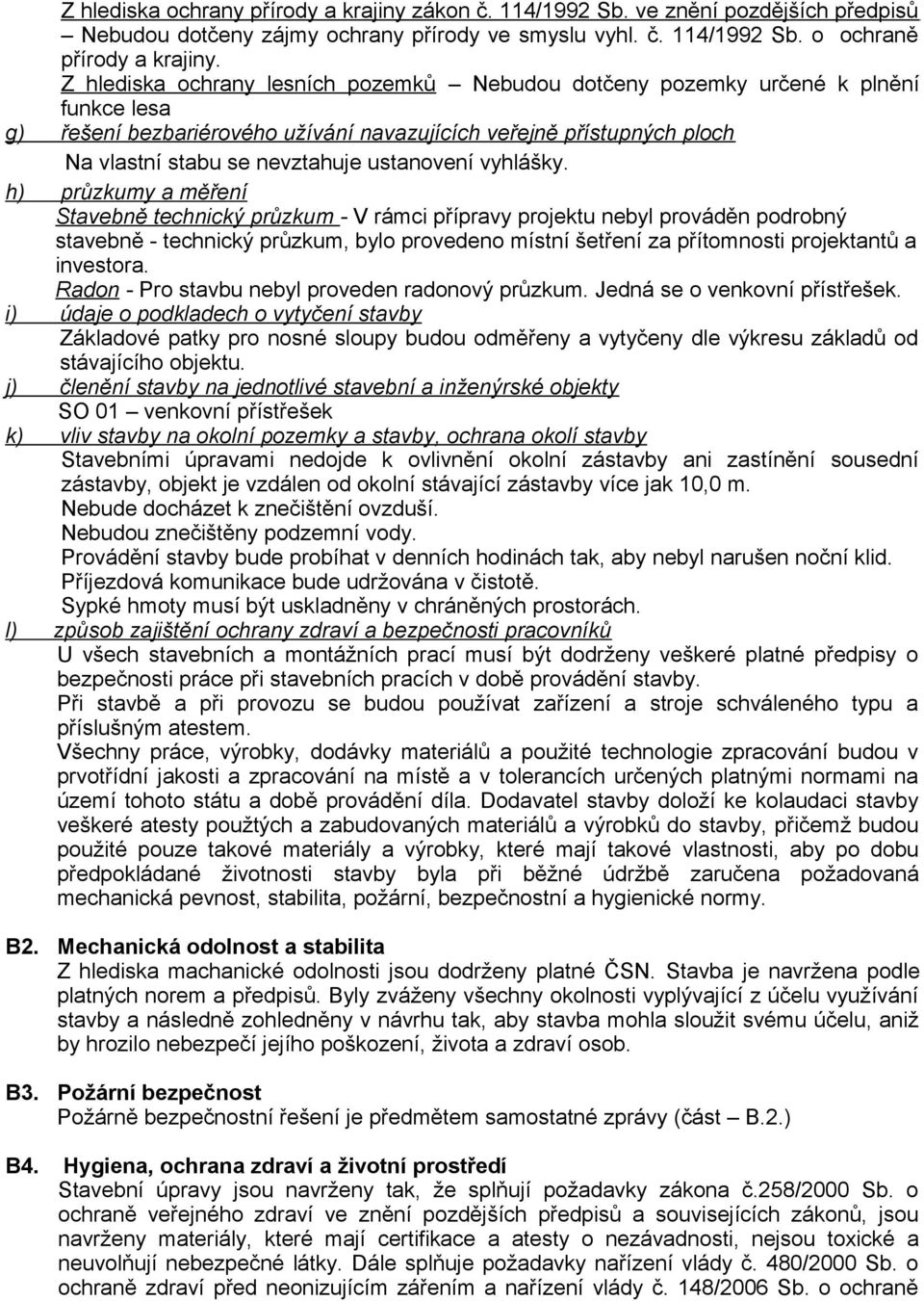

5 Z hlediska ochrany přírody a krajiny zákon č. 114/1992 Sb. ve znění pozdějších předpisů Nebudou dotčeny zájmy ochrany přírody ve smyslu vyhl. č. 114/1992 Sb. o ochraně přírody a krajiny. Z hlediska ochrany lesních pozemků Nebudou dotčeny pozemky určené k plnění funkce lesa g) řešení bezbariérového užívání navazujících veřejně přístupných ploch Na vlastní stabu se nevztahuje ustanovení vyhlášky. h) průzkumy a měření Stavebně technický průzkum - V rámci přípravy projektu nebyl prováděn podrobný stavebně - technický průzkum, bylo provedeno místní šetření za přítomnosti projektantů a investora. Radon - Pro stavbu nebyl proveden radonový průzkum. Jedná se o venkovní přístřešek. i) údaje o podkladech o vytyčení stavby Základové patky pro nosné sloupy budou odměřeny a vytyčeny dle výkresu základů od stávajícího objektu. j) členění stavby na jednotlivé stavební a inženýrské objekty SO 01 venkovní přístřešek k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby Stavebními úpravami nedojde k ovlivnění okolní zástavby ani zastínění sousední zástavby, objekt je vzdálen od okolní stávající zástavby více jak 10,0 m. Nebude docházet k znečištění ovzduší. Nebudou znečištěny podzemní vody. Provádění stavby bude probíhat v denních hodinách tak, aby nebyl narušen noční klid. Příjezdová komunikace bude udržována v čistotě. Sypké hmoty musí být uskladněny v chráněných prostorách. l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků U všech stavebních a montážních prací musí být dodrženy veškeré platné předpisy o bezpečnosti práce při stavebních pracích v době provádění stavby. Při stavbě a při provozu se budou používat zařízení a stroje schváleného typu a příslušným atestem. Všechny práce, výrobky, dodávky materiálů a použité technologie zpracování budou v prvotřídní jakosti a zpracování na místě a v tolerancích určených platnými normami na území tohoto státu a době provádění díla. Dodavatel stavby doloží ke kolaudaci stavby veškeré atesty použtých a zabudovaných materiálů a výrobků do stavby, přičemž budou použité pouze takové materiály a výrobky, které mají takové vlastnosti, aby po dobu předpokládané životnosti stavby byla při běžné údržbě zaručena požadovaná mechanická pevnost, stabilita, požární, bezpečnostní a hygienické normy. B2. Mechanická odolnost a stabilita Z hlediska machanické odolnosti jsou dodrženy platné ČSN. Stavba je navržena podle platných norem a předpisů. Byly zváženy všechny okolnosti vyplývající z účelu využívání stavby a následně zohledněny v návrhu tak, aby stavba mohla sloužit svému účelu, aniž by hrozilo nebezpečí jejího poškození, života a zdraví osob. B3. Požární bezpečnost Požárně bezpečnostní řešení je předmětem samostatné zprávy (část B.2.) B4. Hygiena, ochrana zdraví a životní prostředí Stavební úpravy jsou navrženy tak, že splňují požadavky zákona č.258/2000 Sb. o ochraně veřejného zdraví ve znění pozdějších předpisů a souvisejících zákonů, jsou navrženy materiály, které mají certifikace a atesty o nezávadnosti, nejsou toxické a neuvolňují nebezpečné látky. Dále splňuje požadavky nařízení vlády č. 480/2000 Sb. o ochraně zdraví před neonizujícím zářením a nařízení vlády č. 148/2006 Sb. o ochraně

6 proti hluku a vibracím. Stavba je navržena tak, aby neohrožovala životní prostředí dle vyhl. č. 268/2009 Sb. o obecně technických požadavcích na výstavbu. Stavba neuvolňuje emise nebezpečných záření, neuvolňuje nebezpečné částice do ovzduší a nemá nepříznivé elektromagnetické záření. B5. Bezpečnost při užívání Bezpečnost při užívání stavby je zajištěna splněním všech dotčených platných norem a předpisů. Návrh rekonstrukce je proveden v souladu s budoucím provozem tak, aby nedocházelo k úrazu uklouznutím, pádem, nárazem, popálením, zásahem elektrickým proudem, výbuchem uvnitř nebo v blízkosti stavby a podle těchto zásad bude stavba provedena. B6. Ochrana proti hluku Přístřešek není nutno chránit proti hluku. B7. Úspora energie a ochrana tepla Přístřešek není vytápěn. B8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace S ohledem na zamýšlené úpravy nedochází k úpravám a zásahům do stávajícího řešení a není tedy třeba řešit žádné speciální úpravy ani opatření. Pro přístup kočárků z pavilonu A bude zřízena nájezdová rampa na stávající schodiště. B9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Na stavbu nepůsobí žádné negativní či škodlivé vlivy, které by omezovali jeho užívání. B10. Ochrana obyvatelstva Stavba svým charakterem nevyvolává nutnost zvýšených ohledů z hlediska ochrany obyvatelstva. B11. Inženýrské objekty a) odvodnění území včetně zneškodňování odpadních vod Dešťové vody budou svedeny do stávající kanalizace. b) zásobování vodou Přístřešek není napojen na vodovodní přípojku. c) zásobování energiemi Přístřešek není napojen na elektrickou energii. d) řešení dopravy Přístřešek je situován na stávající zpevněné ploše. e) povrchové úpravy okolí stavby, včetně vegetačních úprav Zpevněné plochy jsou stávající. V místě výkopových prací bude dlažba doplněna zpět. e) elektronické komunikace Přístřešek není napojen. C. Situace stavby - v příloze výkresové části D. Dokladová část - průkaz energetické náročnosti budovy není požadován

7 E. Zásady organizace výstavby a) Příjezd a přístup na staveniště je odbočením z ul. Pekárkova po stávající zpevněné ploše. b) V místě stavby se nenachází žádné významné sítě technické infrastruktury. c) Napojení na vodu a el. energii bude po dohodě s investorem provedeno ze stávajícího objektu, odvodnění staveniště není třeba. d) Dodavatelská firma bude stavbu realizovat při dodržování požadavků bezpečnosti a ochrany zdraví v souladu se zákonem č.309/2006 sb. a ostatních právních předpisů upravujících bezpečnost práce, platných v době realizace stavby. Nutné úpravy staveniště pro osoby s omezenou schopností pohybu a orientace provede dodavatel stavby v souladu s vyhláškou č.174/1996 sb. a ostatních platných předpisů v době realizace stavby. e) Je nutné dodržovat základní opatření z hlediska hlučnosti a prašnosti. Při stavební činnosti je nutno postupovat v souladu s nařízením vlády č. 148/2006 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací. Stavební firma přizpůsobí svoji činnost tak, aby v co nejmenší míře ohrožovala hlukem a prachem okolí. f) Staveniště bude pouze v rámci pozemku p.p.č. 628/1, který je ve vlastnictví investora. Vlastní zařízení staveniště bude mobilní a po dokončení stavby bude odstraněno. g) Zařízení staveniště nebude doplněno žádnou stavbou vyžadující ohlášení. h) Stavební firmou budou dodrženy veškeré bezpečnostní předpisy platné v době realizace stavby. V průběhu vlastní stavební činnosti je nutné realizovat běžná stavební opatření vyplývající z běžných podmínek stavby : - před zahájením výkopových prací investor zajistí vytyčení stávajících inženýrských sítí - v průběhu prací musí být dodržovány hygienické, pracovně právní a bezpečnostní opatření pro splnění požadavků příslušných předpisů - všichni pracovníci musí být prokazatelně poučeni o podmínkách bezpečnosti práce a musí používat ochranné pomůcky - veškerá nebezpečná místa musí být označena (viz. ČSN ISO 3864) - při provádění prací je nutné dodržovat vyhlášku ČÚBP a ČBÚ 324/1990 Sb. a vyhlášku ČÚBP 48/1982 Sb. Včetně změny 192/ při provádění stavby v zastavěném území musí být zachována možnost příjezdu vozidel požární ochrany (dále i pohotovostních vozidel zdravotní služby, policie apod.) ke všem objektům podél staveniště - při výkopech v blízkosti podzemních vedení je nutno postupovat s max. obezřetností za dozoru správců příslušných zařízení, v souladu s jejich pokyny a v souladu s vyjádřením správců inženýrských sítí - při používání prostředků pro dopravu materiálu, zdvihacích a těžních mechanizmů musí být dodržovány příslušné platné bezpečnostní předpisy - výkopy svislými stěnami musí být řádně zapaženy. K výkopům musí být znemožněn přístup nepovolaným osobám - při stavební činnosti na staveništi je nutno postupovat v souladu a nařízením vlády č. 148/2006 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací i) Samotná realizace stavby nepředstavuje významnou zátěž pro životní prostředí. ochrana proti hluku a vibracím zhotovitel stavebních prací je povinen použít především stroje a mechanismy v dobrém technické stavu a jejichž hlučnost nepřekračuje hodnoty stanovené v technickém osvědčení. Při provozu hlučných strojů v místech, kde vzdálenost umístěného zdroje od

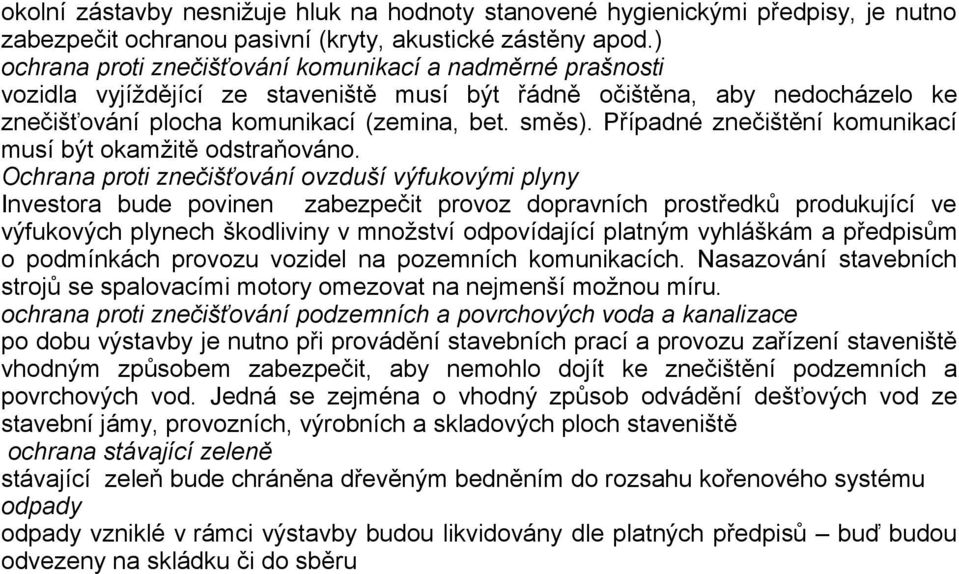

8 okolní zástavby nesnižuje hluk na hodnoty stanovené hygienickými předpisy, je nutno zabezpečit ochranou pasivní (kryty, akustické zástěny apod.) ochrana proti znečišťování komunikací a nadměrné prašnosti vozidla vyjíždějící ze staveniště musí být řádně očištěna, aby nedocházelo ke znečišťování plocha komunikací (zemina, bet. směs). Případné znečištění komunikací musí být okamžitě odstraňováno. Ochrana proti znečišťování ovzduší výfukovými plyny Investora bude povinen zabezpečit provoz dopravních prostředků produkující ve výfukových plynech škodliviny v množství odpovídající platným vyhláškám a předpisům o podmínkách provozu vozidel na pozemních komunikacích. Nasazování stavebních strojů se spalovacími motory omezovat na nejmenší možnou míru. ochrana proti znečišťování podzemních a povrchových voda a kanalizace po dobu výstavby je nutno při provádění stavebních prací a provozu zařízení staveniště vhodným způsobem zabezpečit, aby nemohlo dojít ke znečištění podzemních a povrchových vod. Jedná se zejména o vhodný způsob odvádění dešťových vod ze stavební jámy, provozních, výrobních a skladových ploch staveniště ochrana stávající zeleně stávající zeleň bude chráněna dřevěným bedněním do rozsahu kořenového systému odpady odpady vzniklé v rámci výstavby budou likvidovány dle platných předpisů buď budou odvezeny na skládku či do sběru

9 F. Dokumentace stavby a) Architektonické a stavebně technické řešení Jedná se o jednopodlažní objekt obdélníkového půdorysu o rozměrech 3,2 x 5,6 m a výšky 3,2 m, sloužící k zejména k trávení klidového režimu kojenců v kočárcích. Základové konstrukce jsou navrženy jako základové patky z prostého betonu C 16/20, hloubky 0,8 m. Přístřešek je navržen dřevěné konstrukce, se vzdušnými stěnami z modřínových lamel, shodných s fasádním obkladem stávajícího objektu, s plochou střechou, s krytinou z asfaltových modifikovaných pásů. b) Technické a konstrukční řešení objektu ZEMNÍ PRÁCE A ZÁKLADY Nejprve se provede odměření a vytyčení základových patek. Výkopové práce budou provedeny ručně. Vzhledem k malé hloubce není předpoklad, že by došlo k poškození spodních pramenů, případně narušení základové spáry podzemní vodou. Hloubka základových patek bude od stávajících zpevněných ploch -0,80 m. Do základových patek je nutno po zavadnutí osadit kotevní ocelové profily HEB 200. V místě hloubení patek bude provedeno rozebrání stávající betonové dlažby. Dále bude vykopána rýha od nového geigeru k dešťovému kanálu, pro položení flexibilního odvodňovacího potrubí. SVISLÉ A VODOROVNÉ KONSTRUKCE Nosná konstrukce je navržena z dřevěných hranolů 160/160, kotvených k základovým patkám pomocí ocelových kotevních profilů. Obvodová stěna přiléhající k pavilonu D bude z polykarbonátových desek Makrolon, jednokomůrkových tl. 6 mm, kotvených k dřevěnému rámu pomocí lišt přes pryžové těsnění. Ostatní stěny budou tvořeny pláštěm z dřevěných lamel a Makrolonu. Přes sloupky jsou nerez vruty přikotveny modřínové lamely 35/50, bez povrchové úpravy, z vnitřní strany bude Makrolon kotvený dřevěnému rámu.. Ostatní dřevěné konstrukce budou naimpregnovány, opatřeny protifungicidním nátěrem a dvěma vrchními nátěry. Na sloupky budou osazeny vaznice a příčné ztužující trámy. Na vaznice budou osazeny krokve 140/160 ve spádu 2,5 %. ZASTŘEŠENÍ, KLEMPÍŘSKÉ KONSTRUKCE Přístřešek bude zastřešen plochou střechou se sklonem 2,5 %. Nosná konstrukce bude tvořena krokvemi v osové vzdálenosti max. 900 mm, s bedněním z OSB desek tl. 25 mm (vhodných do venkovního prostředí), s krytinou ze souvrství asfaltových modifikovaných pásů. Střecha je odvodněna pomocí střešního svodu do stávající kanalizace. Veškeré klempířské prvky (lemování, dešťové žlaby a svody, ) budou z poplastovaného plechu tl. 0,7 mm. OSTATNÍ KONSTRUKCE A PRÁCE Na venkovní schodiště bude instalován nájezd pro kočárky dl. 3,45 m, žárově zinkovaný pro přístup z pavilonu A do přístřešku. Na přístřešek bude instalována markýza dl. 5,5 m, s výsuvem 2,5 m, s motorickým pohonem na dálkové ovládání. Markýza bude kotvena ke krokvím přístřešku. Přívodní kabel pro pohon bude napojen z pavilonu A, pokoje (hendikepované děti), ze zásuvkového okruhu. c) kapacity, užitkové plochy, obestavěný prostor zastavěná plocha: 17,4 m² obestavěný prostor: 51,7 m³

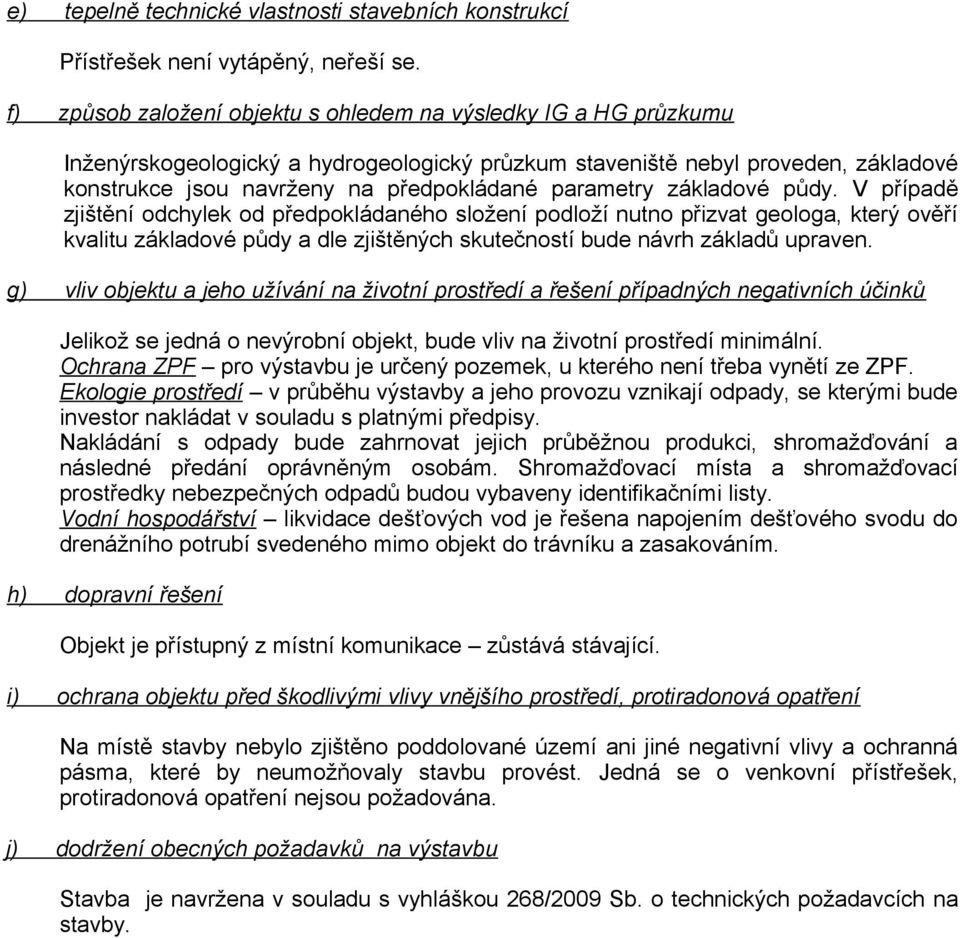

10 e) tepelně technické vlastnosti stavebních konstrukcí Přístřešek není vytápěný, neřeší se. f) způsob založení objektu s ohledem na výsledky IG a HG průzkumu Inženýrskogeologický a hydrogeologický průzkum staveniště nebyl proveden, základové konstrukce jsou navrženy na předpokládané parametry základové půdy. V případě zjištění odchylek od předpokládaného složení podloží nutno přizvat geologa, který ověří kvalitu základové půdy a dle zjištěných skutečností bude návrh základů upraven. g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Jelikož se jedná o nevýrobní objekt, bude vliv na životní prostředí minimální. Ochrana ZPF pro výstavbu je určený pozemek, u kterého není třeba vynětí ze ZPF. Ekologie prostředí v průběhu výstavby a jeho provozu vznikají odpady, se kterými bude investor nakládat v souladu s platnými předpisy. Nakládání s odpady bude zahrnovat jejich průběžnou produkci, shromažďování a následné předání oprávněným osobám. Shromažďovací místa a shromažďovací prostředky nebezpečných odpadů budou vybaveny identifikačními listy. Vodní hospodářství likvidace dešťových vod je řešena napojením dešťového svodu do drenážního potrubí svedeného mimo objekt do trávníku a zasakováním. h) dopravní řešení Objekt je přístupný z místní komunikace zůstává stávající. i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Na místě stavby nebylo zjištěno poddolované území ani jiné negativní vlivy a ochranná pásma, které by neumožňovaly stavbu provést. Jedná se o venkovní přístřešek, protiradonová opatření nejsou požadována. j) dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s vyhláškou 268/2009 Sb. o technických požadavcích na stavby.
