2 Sklizeň musí být snadná. Váš ideál: Mlátička, která sklízí automaticky. Nyní ji můžete mít i Vy - novou sklízecí mlátičku LEXION. Objevte, zažijte a vyzkoušejte světovou novinku od CLAAS: první výrobní řada mlátiček, která se automaticky sama přizpůsobí optimálním podmínkám sklizně. A to průběžně, prakticky ve zlomku vteřiny. CEMOS AUTOMATIC je systém, který permanentně přizpůsobuje separaci zbytkového zrna a čištění aktuálním podmínkám při sklizni. Toto inteligentní řízení nabízí maximální průchodnost s nejvyšší kvalitou a čistotou zrna a s minimální spotřebou pohonných hmot. Obsluha stroje provede pouze aktivaci automatické funkce. V kombinaci s GPS PILOT pro automatické navádění a CRUISE PILOT jako regulátor pro jízdu vpřed se nová mlátička LEXION prezentuje jako první mlátička na světě, která sklízí automaticky. Sklízení místo seřizování. Zlatá medaile - SIMA Innovation Award 2013 go.claas.com/newlexion 2

3 Nový LEXION 3

4 LEXION

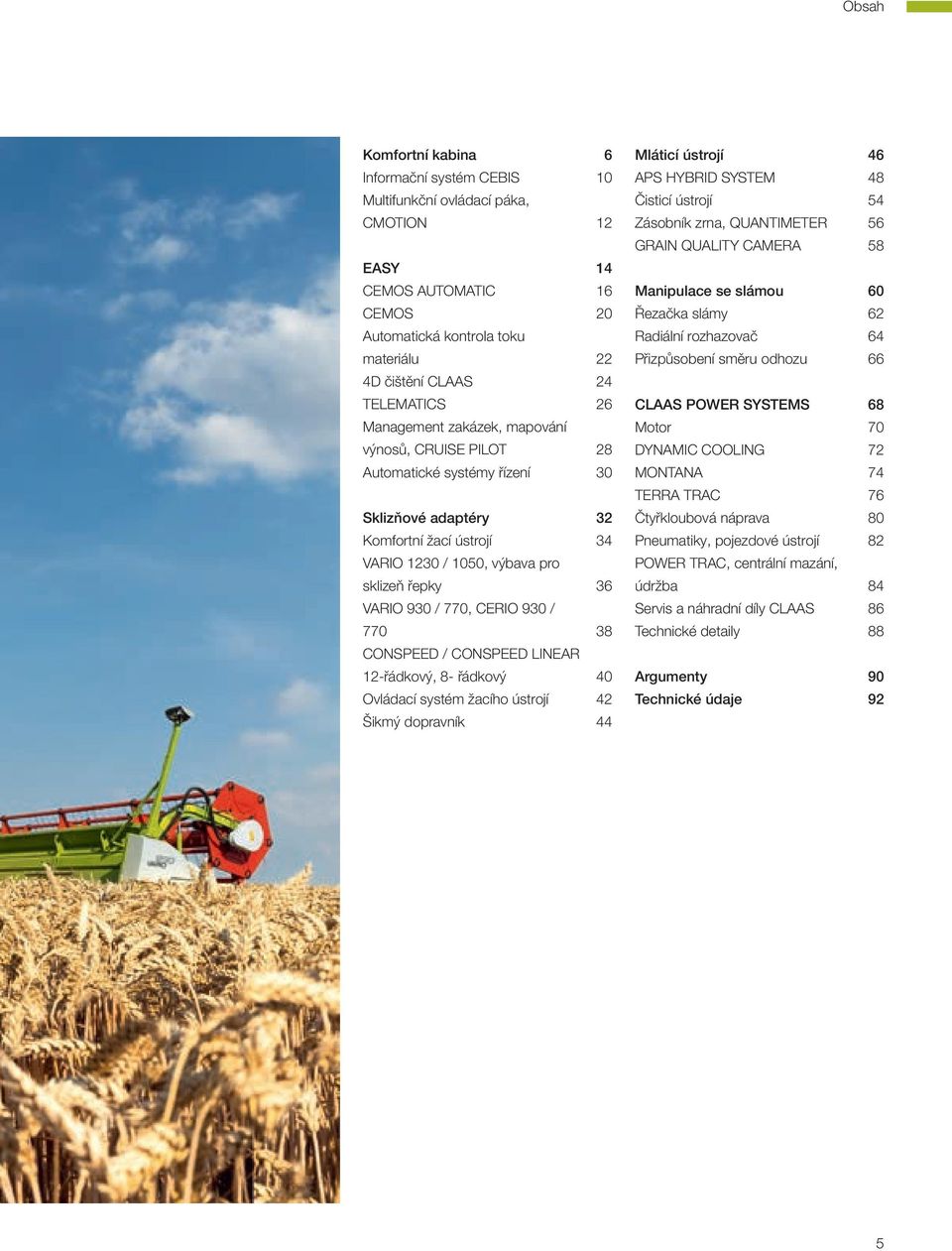

5 Obsah Komfortní kabina 6 Informační systém CEBIS 10 Multifunkční ovládací páka, CMOTION 12 EASY 14 CEMOS AUTOMATIC 16 CEMOS 20 Automatická kontrola toku materiálu 22 4D čištění CLAAS 24 TELEMATICS 26 Management zakázek, mapování výnosů, CRUISE PILOT 28 Automatické systémy řízení 30 Sklizňové adaptéry 32 Komfortní žací ústrojí 34 VARIO 1230 / 1050, výbava pro sklizeň řepky 36 VARIO 930 / 770, CERIO 930 / CONSPEED / CONSPEED LINEAR 12-řádkový, 8- řádkový 40 Ovládací systém žacího ústrojí 42 Šikmý dopravník 44 Mláticí ústrojí 46 APS HYBRID SYSTEM 48 Čisticí ústrojí 54 Zásobník zrna, QUANTIMETER 56 GRAIN QUALITY CAMERA 58 Manipulace se slámou 60 Řezačka slámy 62 Radiální rozhazovač 64 Přizpůsobení směru odhozu 66 CLAAS POWER SYSTEMS 68 Motor 70 DYNAMIC COOLING 72 MONTANA 74 TERRA TRAC 76 Čtyřkloubová náprava 80 Pneumatiky, pojezdové ústrojí 82 POWER TRAC, centrální mazání, údržba 84 Servis a náhradní díly CLAAS 86 Technické detaily 88 Argumenty 90 Technické údaje 92 5

6 Pro řidiče to nejlepší. Kabina. Více pohodlí pro řidiče. LEXION nabízí vše pro prvotřídní pracovní nasazení a nepřetržitou produktivitu. A to i v době, kdy jsou pracovní dny obzvláště dlouhé. 6

7 Komfortní kabina 7

8 Více místa. Více pohodlí. Pro vyšší výkon řidiče. Pro optimální pracovní podmínky. Mlátička LEXION nabízí řidiči mimořádnou volnost pohybu, přehlednost a vynikající výhled do všech stran. Příjemné klimatizované prostředí, mimořádně nízká hladina hluku a sloupek řízení nastavitelný ve třech rovinách zajišťují prvotřídní pracovní podmínky. Sloupek řízení je nastavitelný ve třech rovinách. 8

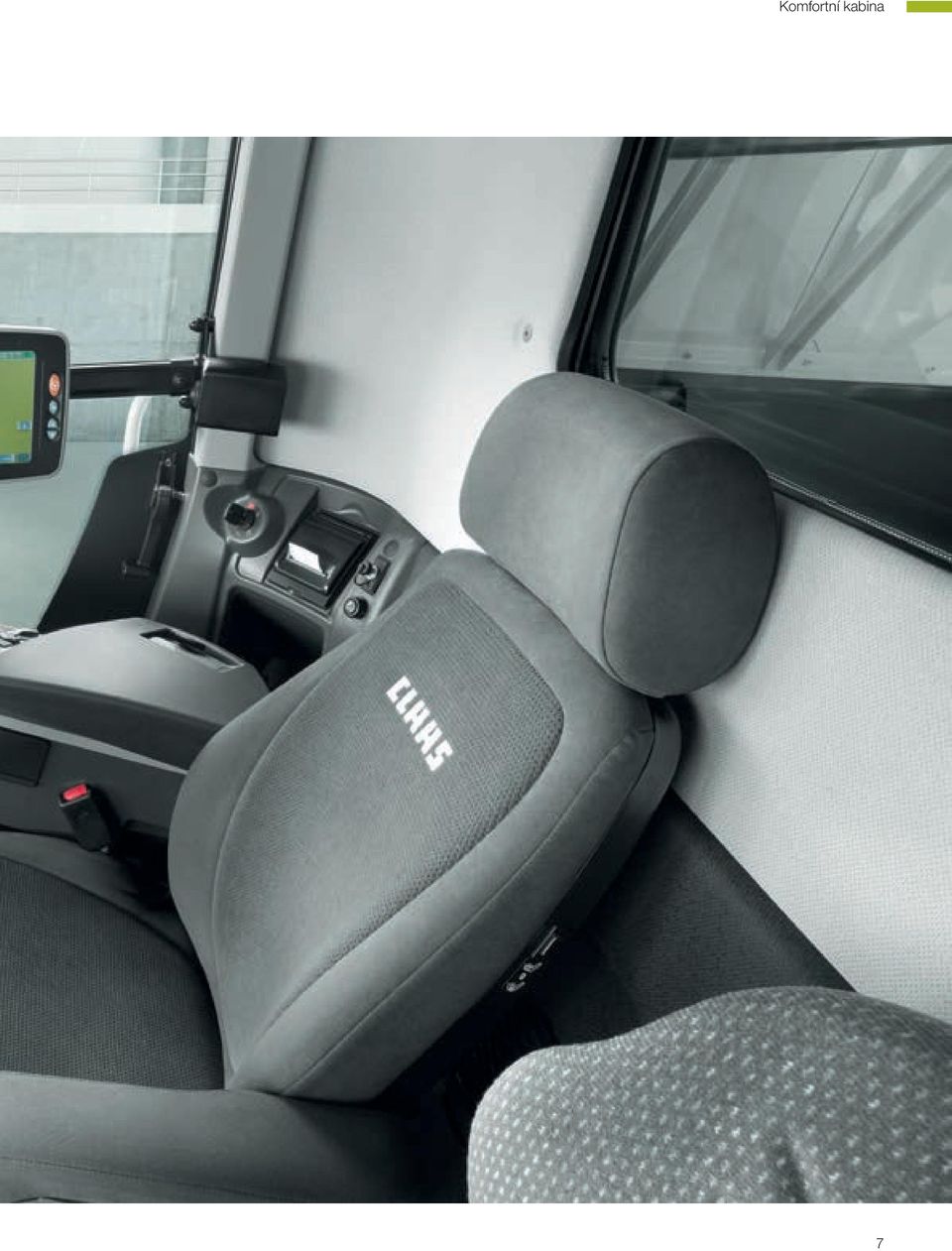

9 Komfortní kabina Další informace získáte na: lexion700.claas.com Tlumí, podepírá, větrá, hřeje: sedadlo řidiče Premium. Maximální podporu tu najde každý, kdo musí být i při sezení dynamický a činorodý. Aktivní kontrola teploty prostředí zajišťuje optimální větrání a ochranu před pocením, aniž by byl řidič vystaven škodlivému průvanu. Vzduchové odpružení s automatickou kontrolou výšky se samovolně přizpůsobí hmotnosti řidiče a účinně tlumí vibrace až o 40 %. Pneumatická dvojitá opěra bederní páteře udržuje záda fit. Vyhřívání sedadla je vybaveno automatickým termostatem. Také kožené sedadlo je vzduchově odpružené, vyhřívané a větrané. Dokonalé: sedadlo spolujezdce s integrovanou chladící schránkou. Jasné denní světlo kdykoli si budete přát. Systém osvětlení zaručuje i za tmy dokonalý výhled na celé pracoviště i na komponenty stroje. Inteligentní koncept osvětlení obsahuje mimo jiné i zpožděné zhasínání světlometů. Světlomety H9 a LED světlomety promění noc v den. Až 10 pracovních světlometů Osvětlení pro sklopné adaptéry Osvětlení stran, osvětlení strniště, osvětlení řídicí nápravy Automatické osvětlení výsypníku zásobníku zrna Automatické osvětlení pro jízdu vzad Osvětlení čisticího ústrojí, zásobníku zrna, úhrabků Servisní světla pod bočními kryty Mobilní pracovní světlomet Integrovaná loketní opěrka vlevo na dveřích Sklopné opěradlo sloužící jako "jídelní stolek" Zvětšená chladicí schránka o objemu 43 l a držák na lahve Mnoho dalších odkládacích přihrádek Chladící schránka integrovaná do sedadla spolujezdce. Ovládací pult umožňuje přehledné a jednoduché ovládání pracovního osvětlení. Konfiguraci osvětlení lze rychle provést v systému CEBIS. 9

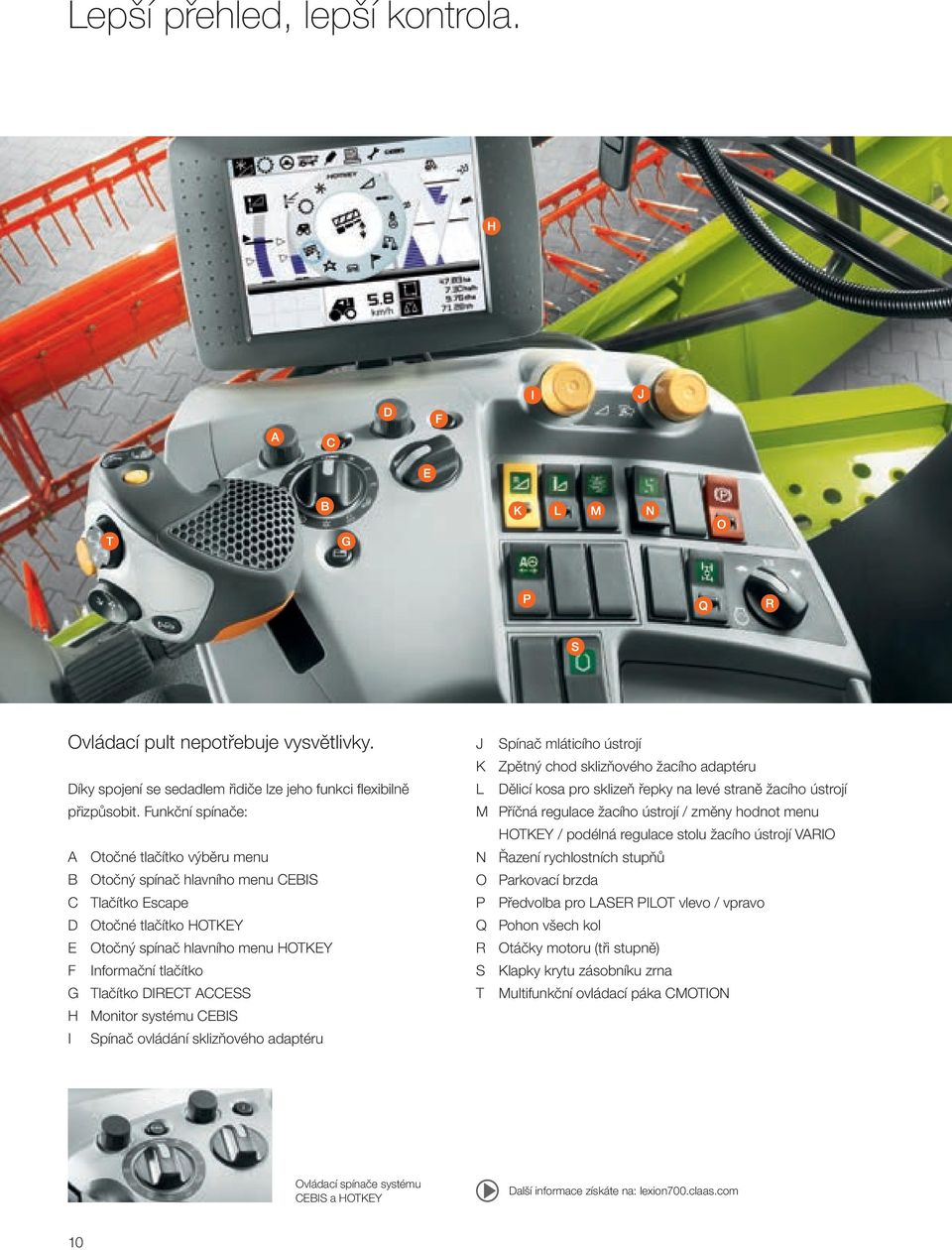

10 Lepší přehled, lepší kontrola. Ovládací pult nepotřebuje vysvětlivky. Díky spojení se sedadlem řidiče lze jeho funkci flexibilně přizpůsobit. Funkční spínače: A Otočné tlačítko výběru menu B Otočný spínač hlavního menu CEBIS C Tlačítko Escape D Otočné tlačítko HOTKEY E Otočný spínač hlavního menu HOTKEY F Informační tlačítko G Tlačítko DIRECT ACCESS H Monitor systému CEBIS I Spínač ovládání sklizňového adaptéru J Spínač mláticího ústrojí K Zpětný chod sklizňového žacího adaptéru L Dělicí kosa pro sklizeň řepky na levé straně žacího ústrojí M Příčná regulace žacího ústrojí / změny hodnot menu HOTKEY / podélná regulace stolu žacího ústrojí VARIO N Řazení rychlostních stupňů O Parkovací brzda P Předvolba pro LASER PILOT vlevo / vpravo Q Pohon všech kol R Otáčky motoru (tři stupně) S Klapky krytu zásobníku zrna T Multifunkční ovládací páka CMOTION Ovládací spínače systému CEBIS a HOTKEY Další informace získáte na: lexion700.claas.com 10

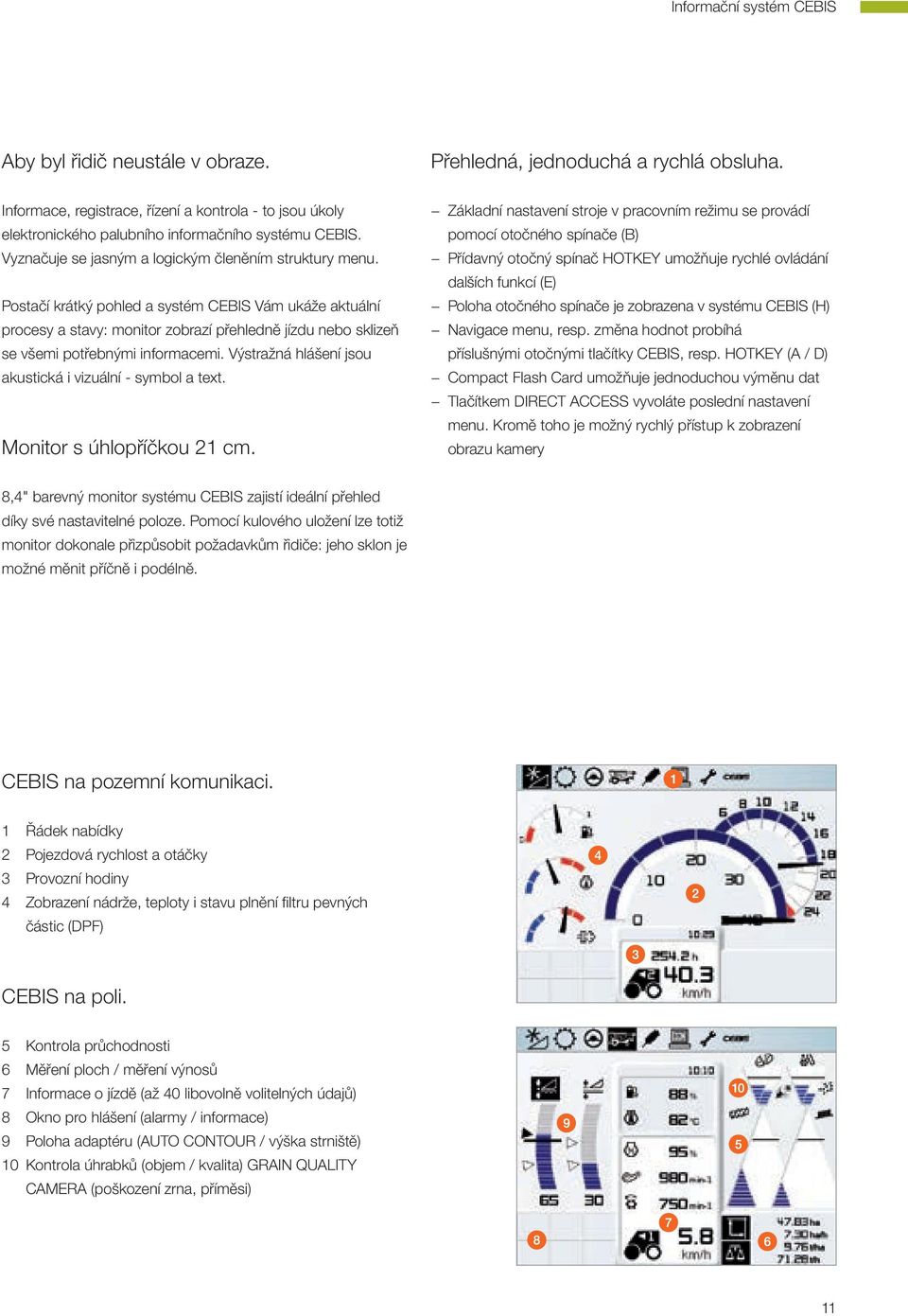

11 Informační systém CEBIS Aby byl řidič neustále v obraze. Přehledná, jednoduchá a rychlá obsluha. Informace, registrace, řízení a kontrola - to jsou úkoly elektronického palubního informačního systému CEBIS. Vyznačuje se jasným a logickým členěním struktury menu. Postačí krátký pohled a systém CEBIS Vám ukáže aktuální procesy a stavy: monitor zobrazí přehledně jízdu nebo sklizeň se všemi potřebnými informacemi. Výstražná hlášení jsou akustická i vizuální - symbol a text. Monitor s úhlopříčkou 21 cm. Základní nastavení stroje v pracovním režimu se provádí pomocí otočného spínače (B) Přídavný otočný spínač HOTKEY umožňuje rychlé ovládání dalších funkcí (E) Poloha otočného spínače je zobrazena v systému CEBIS (H) Navigace menu, resp. změna hodnot probíhá příslušnými otočnými tlačítky CEBIS, resp. HOTKEY (A / D) Compact Flash Card umožňuje jednoduchou výměnu dat Tlačítkem DIRECT ACCESS vyvoláte poslední nastavení menu. Kromě toho je možný rychlý přístup k zobrazení obrazu kamery 8,4" barevný monitor systému CEBIS zajistí ideální přehled díky své nastavitelné poloze. Pomocí kulového uložení lze totiž monitor dokonale přizpůsobit požadavkům řidiče: jeho sklon je možné měnit příčně i podélně. CEBIS na pozemní komunikaci. 1 Řádek nabídky 2 Pojezdová rychlost a otáčky 3 Provozní hodiny 4 Zobrazení nádrže, teploty i stavu plnění filtru pevných částic (DPF) CEBIS na poli. 5 Kontrola průchodnosti 6 Měření ploch / měření výnosů 7 Informace o jízdě (až 40 libovolně volitelných údajů) 8 Okno pro hlášení (alarmy / informace) 9 Poloha adaptéru (AUTO CONTOUR / výška strniště) 10 Kontrola úhrabků (objem / kvalita) GRAIN QUALITY CAMERA (poškození zrna, příměsi) 11

12 Více funkcí pod kontrolou a více funkcí po ruce. Obsáhlé informace. V systému CEBIS lze tím nejjednodušším způsobem nejen vyvolat a vytisknout četné informace o stroji, ale také provádět kompletní řízení a kontrolu. Automatické nastavení parametrů podle plodiny CRUISE PILOT - automatický regulátor jízdy vpřed GPS PILOT, LASER PILOT, AUTO PILOT - automatické řízení Ovládací systém žacího ústrojí QUANTIMETER - měření výnosů / měření vlhkosti GRAINMETER, měření podílu zrna v úhrabcích Počítadlo plochy Měření spotřeby paliva Mapování výnosů - kniha plodin Ukazatel výkonu - zbývající zásoba nafty / stav naplnění zásobníku zrna Správa zakázek Údaj o intervalech / pracích údržby Diagnostika stroje, seznamy alarmů, historie alarmů Kontrola otáček / ukazatel prokluzu (např. mláticího bubnu) Balíček BUSINESS pro Váš LEXION 780, 770 a 760: TELEMATICS, mapování výnosů, kniha plodin, měření spotřeby paliva. Další informace najdete na straně

13 Informační systém CEBIS Multifunkční ovládací páka CMOTION CMOTION. Ovládací páka pro větší komfort. V pravé loketní opěrce sedadla řidiče je zabudována multifunkční ovládací páka, která má značný význam v oblasti komfortu při jízdě a ovládání stroje LEXION. CMOTION byl vyvinut speciálně pro ergonomii pravé ruky. Tříprstová koncepce umožňuje intuitivní ovládání několika obslužných elementů, bez jinak nevyhnutelného přehmatávání. 1 Vyklopení výsypníku zásobníku zrna 2 Sklopení výsypníku zásobníku zrna 3 Vyprazdňování zásobníku zrna 4 Zastavení žacího ústrojí 5 Ovládání přihaněče 6 Nastavení výšky žacích adaptérů 7 AUTO PILOT (navádění, CRUISE PILOT, CEMOS, CEMOS AUTOMATIC) Další ovládací spínač (8) je umístěn na zadní straně multifunkční páky. Trojí funkce umožňuje buď ruční příčné nastavení žacího ústrojí, změnu hodnot v menu HOTKEY nebo ruční přestavení stolu žacího ústrojí VARIO. Můžete si vybrat: multifunkční ovládací páka nebo CMOTION. Kolébkový spínač (8) se třemi funkcemi 13

14 EASY. Jednoduše získat víc. 14

15 EASY Efficient Agriculture Systems by CLAAS Jméno znamená program. CLAAS slučuje své kompetence v oboru elektroniky pod jedním jménem: EASY. EASY znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje se systémem CEMOS AUTOMATIC, přes systémy řízení a správu vozového parku pomocí TELEMATICS, až k softwarovým řešením pro řízení farmy - s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat to nelepší z Vašich strojů a obsluhy strojů, a díky tomu také dosáhnete maximální efektivity Vaší práce. 15

16 Světová novinka: CEMOS AUTOMATIC. Další informace získáte na: lexion700.claas.com Jednoduchá aktivace pomocí tlačítka AUTO PILOT na CMOTION nebo na multifunkční ovládací páce. 16

17 CEMOS AUTOMATIC Vše pod kontrolou. Obsluha mlátičky je vysoce komplexní úloha. Výsledek sklizně ovlivňuje až 50 různých parametrů nastavení - od přihaněče až po řezačku slámy. Řidič musí průběžně sledovat a hodnotit až tucet procesních veličin. Existuje pouze jeden specialista, který dokáže, aby byl plně využit potenciál stroje: CEMOS AUTOMATIC. CEMOS a CEMOS AUTOMATIC. Stroj poté automaticky nastaví následující agregáty: Počet otáček rotorů (oddělení zbytkového zrna) Otevření separačních klapek rotorů (oddělení zbytkového zrna) Počet otáček ventilátoru (systém čištění) Otevření horního síta (systém čištění) Otevření dolního síta (systém čištění) Se strojem LEXION Vám CLAAS nabízí mlátičku, která sklízí automaticky. O to se stará CEMOS AUTOMATIC v kombinaci s GPS PILOT pro automatické navádění a systémem CRUISE PILOT pro regulaci průchodnosti. LEXION zavazuje: k vyšší optimalizaci a zjednodušení procesu sklizně. Firmě CLAAS se podařilo sloučit všechny zkušenosti z více než 75 let vývoje sklízecích mlátiček do celosvětově jedinečného systému. Toto Know-how je řidiči mlátiček CLAAS plně k dispozici. Prvním krokem bylo zavedení systému CEMOS (systém opírající se o dialog), který navrhoval řidiči správné seřízení stroje dle daných podmínek (strana 20 / 21). V druhém kroku přebírá systém CEMOS AUTOMATIC sám optimální nastavení: permanentně, samostatně a automaticky. CEBIS MOBILE zajišťuje dobrý přehled. Zobrazení CEMOS AUTOMATIC probíhá přes terminál CEBIS MOBILE. Pracovní obraz nám dává přehled o všech agregátech, takže řidič může neustále sledovat automatické nastavení. NOVINKA: Více CEMOS AUTOMATIC. Sklízení místo seřizování. CEMOS AUTOMATIC průběžně upravuje separaci zbytkových zrn a čištění a nastavuje stroj neustále daným sklizňovým podmínkám. Tak je automaticky zajišťována maximální průchodnost při vyšší kvalitě zrna, čistotě zrna a minimální spotřebě pohonných hmot. Řidič provede pouze aktivaci automatické funkce. CEMOS a CEMOS AUTOMATIC byly na základě zkušeností z uplynulých sklizní ještě optimalizovány a doplněny o nové plodiny - kukuřici a sóju. Ovládání CEMOS AUTOMATIC je také možné přímo přes systém CEBIS. Logika ovládání a struktura menu jsou obdobné s ostatními funkcemi stroje. CEMOS AUTOMATIC. Zlatá medaile SIMA Innovation Award 17

18 Více nastavených veličin za sekundu. CEMOS AUTOMATIC. Princip funkce. Jednoduché, ale velmi účinné: Započetím práce na poli spouští CEMOS AUTOMATIC vyhledávání dle předurčených hodnot a nalézá téměř okamžitě optimální nastavení pracovního systému. S ohledem na měnící se sklizňové podmínky v průběhu dne je toto optimální nastavení neustále kontrolováno a přizpůsobováno. Tak zajišťuje CEMOS AUTOMATIC permanentní přenastavení, které by bylo manuálně pro řidiče nezvládnutelné. Plná suverenita řidiče. Software CEMOS AUTOMATIC pracuje důsledně na bázi softwaru CEMOS. Řidič může do systému kdykoli zasáhnout a vedením dialogu se systémem CEMOS dané nastavení upravit. CEMOS AUTOMATIC přitom zůstane aktivní. pro separaci zbytkového zrna a čištění odděleně aktivován, resp. deaktivován. Čtyři strategie optimalizace. Řidič si může vybrat mezi čtyřmi strategiemi optimalizace: Maximální průchodnost Minimální spotřeba paliva / kvalita slámy Vysoká kvalita výmlatu Vyvážený poměr Tak dává řidič systému CEMOS AUTOMATIC konkrétní návod, aby výsledek odpovídal jeho požadované strategii. Pro optimální plnění tohoto zadání řídí CEMOS AUTOMATIC samostatně nastavení separace zbytkového zrna a čištění. Kromě toho existuje samozřejmě možnost manuálního nastavení separace zbytkového zrna a čištění v systému CEBIS. Touto činností dochází k přechodnému vypnutí systému CEMOS AUTOMATIC. Při opětovné aktivaci tlačítka AUTO PILOT na multifunkční páce/cmotion se CEMOS AUTOMATIC znovu aktivuje. Navíc je možné automatickou funkci kompletně aktivovat, resp. deaktivovat. Kromě toho může být CEMOS AUTOMATIC 18

19 CEMOS AUTOMATIC 19

20 Více dialogu. CEMOS. Co byste si přáli zlepšit? Vyčkejte laskavě, až stroj začne s novým nastavením pracovat rovnoměrně! Tok materiálu/pracov. obraz Ztráty Zvýšení průchodnosti Úhrabky Kvalita zrna Výběr cíle pro optimalizaci Ztráty rotor Výhoda z hlediska řidiče i konečného výsledku. CEMOS v praxi. CEMOS je přesvědčivým a spolehlivým partnerem řidiče. Motivuje ho k optimalizaci výkonu stroje nastavením podle podmínek, dodává mu jistotu a zlepšuje jeho schopnosti neustálým přísunem informací. CEMOS má správné nastavení. CEMOS (elektronický systém optimalizace stroje CLAAS) splňuje požadavky asistenta, který vždy najde to správné nastavení sklízecí mlátičky z hlediska výkonu, kvality, bezpečnosti a efektivnosti. Přednastavené hodnoty pro sklizeň všech plodin v CEBIS představují dobrý průměr téměř pro jakékoli sklizňové podmínky a přitom zpravidla poskytují i prostor pro optimalizaci. CEMOS Vám pomůže tyto potenciály důsledně využívat. Návrh nastavení změny kontroly průchodnosti zobrazuje CEMOS barevně: zelená = pozitivní změna, červená = negativní změna. Struktura menu: 1 Objem úhrabků 2 Podíl zrna v úhrabcích 3 Kontrola průchodu separace zbytkového zrna 4 Kontrola průchodu čištění 5 Údaje o stavu 6 Rozsáhlá pomocná funkce 7 Opuštění menu Praxí prověřený a uznávaný. Při testování v praxi obstál CEMOS brilantně. Naši zákazníci nám potvrdili mnohonásobně zvýšení výkonnosti. K uznaným výhodám pro řidiče navíc patří efekt učení se, a to díky neustále komunikaci se systémem CEMOS. Nejvyšší vyznamenání na výstavě Agritechnica 2009: zlatá medaile DLG pro CEMOS 20

21 CEMOS Princip funkce: dialog. Systém asistence pro řidiče běží na externím terminálu (CEBIS MOBILE). CEMOS vede řidiče pomocí dialogu k optimálnímu nastavení. Optimalizace se provádí ve třech krocích: 1 Řidič si vyžádá návrh nastavení (např. snížení ztrát) 2 CEMOS předloží logický návrh 3 Řidič přijme tento návrh nastavení, nebo jej odmítne Kroky 2 a 3 se opakují tak dlouho, dokud není řidič spokojen s výsledkem nebo dokud CEMOS nepřestane předkládat návrhy. Pokud je to možné, provede změny na stroji CEMOS (např. změnu otáček ventilátoru), avšak řidič je musí vždy potvrdit. K automatické změně neschválené řidičem nemůže dojít. V téměř každém dialogu nabízí CEMOS četné pomocné funkce. Musí-li být změna nastavení provedena ručně, objasní CEMOS řidiči postup obrázkem. Další informace získáte na: lexion700.claas.com 21

22 Větší bezpečnost. Automatická kontrola toku materiálu. Sledovat riziko. Rychle jednat. Co můžeme dělat pro bezpečnější sklizeň? Při extrémních podmínkách sklizně se musí řidič neustále soustředit, aby byl schopen zajistit bezproblémový provoz stroje. Je velmi málo dnů, při kterých lze sklízet obilí s optimální kvalitou a právě tehdy se počítá každá minuta provozu. Být včas upozorněn. Aby bylo možné včas rozpoznat kritické špičky v zatížení, jsou kontrolovány následující komponenty stroje: Mláticí ústrojí APS Rotory ROTO PLUS se separací zbytkového zrna Motor Při překročení přednastavené hranice prokluzu jsou spuštěny automaticky následující kroky: Brzda žacího ústrojí je aktivována Vkládací ústrojí a žací adaptér jsou vypnuty Tempomat nebo CRUISE PILOT: rychlost je redukována na 1,5 km/h, pokud jsou systémy aktivní Vyprazdňování zásobníku zrna je vypnuto, pokud je aktivní Tato opatření bezpečně zajistí, že se do stroje nedostane více materiálu. To redukuje časy prostojů v důsledku ucpání nebo poškození. 22

23 Automatická kontrola toku materiálu Přizpůsoben podmínkám sklizně. Pracovat na hranici výkonu. Funkci automatické kontroly toku materiálu lze v systému CEBIS vypnout a zapnout. Tak si může obsluha stroje vybrat, zda ji chce využít. Pro optimální přizpůsobení systému podmínkám na poli je možné citlivost rozsahu prokluzu nastavit ve třech stupních. Funkce automatické kontroly toku materiálu podporuje řidiče při práci se strojem na hranici maximálního výkonu. Díky automatické kontrole relevantních prvků toku materiálu a zavedení nezbytných kroků dává obsluze stroje potřebný pocit bezpečí. Automatická kontrola toku materiálu Hlavní spínač Nastavení citlivosti ZAP 23

24 NOVINKA Čištění CLAAS 4D. Čelit výzvám. Sklizeň na nerovných polích představuje pro systém čištění zvláštní výzvu. Materiál separace zbytkového zrna se na bočním svahu pohybuje ve směru sklonu a z toho důvodu je rozložení materiálu na spádové desce, stupňovité desce a sítech nerovnoměrné. Rovněž se musejí přizpůsobit otáčky ventilátoru a nastavení žaluzií síta, když stroj sjíždí nebo vyjíždí svah, aby bylo dosaženo optimálního výkonu čištění a ztrát. s 4D Pracovat cíleně s CLAAS 4D. 4D se skládá ze dvou systémů: Řízení klapek rotoru v závislosti na bočním svahu Automatické ovládání ventilátoru v závislosti na podélném svahu Aby bylo zabráněno nerovnoměrnému procesu čištění, řídí systém 4D obě oblasti automaticky. To probíhá v závislosti na podélném a příčném sklonu i dle aktuálního zatížení čištění. Tak zůstává výkon čištění také v obtížném terénu téměř konstantní. 4D reguluje všechny potřebné parametry automaticky a je aktivním pomocníkem na pozadí. bez 4D Plně integrován v systému CEBIS a CEMOS AUTOMATIC. Aktivaci řízení čištění a klapek rotoru závislých na sklonu lze pohodlně provést v systému CEBIS. Pokud je mlátička LEXION vybavena řízením CEMOS AUTOMATIC, představuje 4D součást systému a všechny možnosti mohou být využity tak, aby bylo optimalizováno čištění i separace zbytkového zrna stroje. NOVINKA: třetí pár klapek rotoru. 4D obsahuje dodatečný třetí pár klapek rotoru. Tak může být flexibilně využívána také separační plocha třetího koše rotoru. NOVINKA: dělené klapky rotoru. Každý segment klapek pod rotorem je uprostřed rozdělen a obě poloviny je možné zvlášť otevřít nebo uzavřít. Tak je možné lépe předávat oddělený materiál z obou rotorů na spádovou desku. 24

25 4D čištění CLAAS Jak pracuje 4D? 4D. Vaše výhody: V bočním svahu: Při jízdě do svahu je polovina segmentu klapky rotoru otevřena Při jízdě ze svahu je polovina segmentu klapky rotoru uzavřena Uzavření klapek rotoru probíhá ve směru jízdy zepředu směrem dozadu, otevření klapek rotoru probíhá zezadu směrem dopředu. Při výjezdu kopců: Otáčky ventilátoru jsou redukovány Dolní síto se pootevře Při sjezdu kopců: Otáčky ventilátoru se zvýší Dolní síto se přivře Rovnoměrné rozložení materiálu při separaci zbytkového zrna I při práci ve svahu je rovnoměrný přísun ze: Spádové desky Stupňovité desky Horního síta / dolního síta Otáčky ventilátoru se automaticky přizpůsobí Lepší výkon sítové skříně díky přizpůsobenému množství vzduchu Výkon čištění zůstává stabilní v podélném a příčném sklonu (na nerovných pozemcích) Větší průchodnost a menší ztráty na svazích 25

26 TELEMATICS. Dokumentace a servis online. Vše v okamžiku - kliknutím myší. Zlepšete průběh práce. Pomocí TELEMATICS Vám CLAAS nabízí možnost vyvolat přes internet kdykoliv a odkudkoliv důležitá data o Vašem stroji. Profitujte ze systému TELEMATICS. Optimalizujte nastavení. Srovnejte si aktuálně pomocí Vašeho osobního přístupu do webového serveru TELEMATICS data o výkonu a data o sklizni Vašeho stroje a proveďte vzájemné porovnání. Pro perfektní výsledek za všech podmínek. Každý den. Denně je Vám em zasílána zpráva s tzv. analýzou provozních časů a dalšími důležitými hodnotami stroje. Od začátku výmlatu tak můžete analyzovat přesná data předchozího dne a zjistit, kdy a jak efektivně Váš stroj pracoval. Navíc můžete vyvolat jízdní stopy stroje s protokolem jevů, který zajišťuje optimalizaci logistiky přepravy. TELEMATICS umožňuje cíleně řídit strojový park a vyhnout se tak nerentabilním prostojům. 26

27 TELEMATICS Zjednodušte dokumentaci. Automatická dokumentace. Pomocí systému TELEMATICS přenesete relevantní data do Vaší kartotéky honů a ušetříte tak cenný čas. Převezměte např. data o sklízeném množství na specifických, dílčích plochách. Šetřete se servisním časem. Dálková diagnostika CLAAS. Funkce dokumentuje a automaticky zpracovává procesní data. Rozšířením funkcí TELEMATICS přenáší automatická dokumentace bez činnosti řidiče pracovní data na server, na kterém jsou data interpretována a zpracována. To probíhá na základě dříve nahraných hranic z Vašeho systému. Všechny relevantní údaje o strojích lze přenést ve formátu IsoXML, takže mohou být dále bezproblémově zpracovávány. TELEMATICS může s Vaším souhlasem přenášet servisní údaje na portál partnera CLAAS. To dává Vašemu partnerovi CLAAS možnost provést v případě potřeby první analýzu na dálku přes CDS Remote, rychleji lokalizovat příčiny a optimálně se připravit na to, aby Vám byl schopen na místě co možná nejrychleji pomoci. 27

28 Získání většího potenciálu. Rychlé zpracování dat. Četné informace lze vytisknout na tiskárně. V systému CEBIS lze zobrazit jízdní stopy GPS. Údaje lze rychle zpracovat a odeslat: Elektronický systém zlepšuje funkci celého elektronického řízení strojů LEXION. Se svou velmi rychlou elektronickou palubní sítí LEXION již dnes vyhoví dlouhodobým požadavkům v budoucnosti. 28

29 Management zakázek Mapování výnosů CRUISE PILOT Vytížení motoru Úroveň ztrát Výška vrstvy v šikmém dopravníku 6 km/h 8 km/h 4 km/h Výkon Řízení zakázek. V systému CEBIS můžete provádět řízení zakázek. Se softwarem AGROCOM MAP START společnosti CLAAS lze navíc připravovat údaje zákazníků, resp. údaje o pozemcích, které se spouští a zpracovávají systémem CEBIS. Všechny údaje se ukládají po ukončení zakázky nebo pracovního dne Údaje se tisknou na stroji nebo se přenášejí datovými kartami Všechny údaje lze vyvolat na počítači a dále zpracovávat V systému CEBIS lze zobrazovat a tisknout i údaje denního počitadla, počitadla plodin a celkového počitadla Mapování výnosů. CRUISE PILOT: automatický regulátor pro jízdu vpřed. V závislosti na vytížení motoru upravuje CRUISE PILOT od CLAAS automaticky optimální rychlost sklizně. Systém reguluje podle režimu jízdy současně různé parametry stroje: rychlost jízdy, výšku vrstvy v šikmém dopravníku a ztráty zrna. S neustálým ohledem na vytížení motoru jsou Vám k dispozici následující jízdní režimy: konstantní rychlost - zadaná požadovaná rychlost konstantní výkon - zadaný požadovaný výkon konstantní výkon se ztrátami - zadaný požadovaný výkon a úroveň ztrát Právě omezený agregát, např. výkon motoru, ztráty nebo průchodnost, jsou vyobrazeny v systému CEBIS. S pomocí dat managementu zakázek jste s Vaším strojem LEXION schopni provádět mapování výnosů. Čidla stroje LEXION měří výnos a vlhkost zrn. Systém CEBIS zároveň doplní pomocí satelitu GPS geografické souřadnice. Všechny naměřené hodnoty se ukládají na mobilní čipovou kartu, takže je možné je předávat. Pomocí softwaru AGROCOM MAP START, který je součástí dodávky, můžete sestavovat průkazné výnosové karty jako základ pro Vaši budoucí výrobní strategii. Abyste mohli suverénně ovládat sílu svého stroje LEXION, můžete nastavovat maximální rychlost a rovněž rychlost reakce v pěti stupních. Obsluha pomocí HOTKEY je rychlá a jednoduchá. Výhoda pro Vás: CRUISE PILOT umí předvídat a reaguje dříve, než dojde ke špičkám v zatížení pracovního systému. Váš LEXION bude automaticky pracovat na hranici limitu a tím zvýší Váš výkon v kampani. 29

30 Více preciznosti při řízení. LASER PILOT. Elektronicko-optická čidla LASER PILOT snímají světelnými impulzy hranu mezi posečeným a neposečeným polem a vedou LEXION automaticky podél hranice. LASER PILOT je sklopný a dodává se pro pravou i levou stranu žacího ústrojí. Jeho optimální poloha na straně žacího ústrojí poblíž referenční hrany nabízí vhodný úhel pohledu a zaručuje vysokou funkční jistotu - i u polehlého obilí a ve svahu. AUTO PILOT. Dva digitální snímače v jedné česací jednotce sledují polohu stroje LEXION, navádějí ho automaticky na řádky kukuřice a zajišťují tak jeho ideální polohu: optimální trasa za jakýchkoli podmínek. AUTO PILOT tak přispívá ke zvyšování výkonu a lepší hospodárnosti. Vyberte si ze tří automatických naváděcích systémů. Všechny modely LEXION mohou být vybaveny třemi automatickými systémy řízení, které lze libovolně využívat podle potřeby. GPS PILOT - systém řízení podporovaný satelitem LASER PILOT - elektronicko-optický systém řízení AUTO PILOT - elektronicko-mechanický systém řízení Tak, jak potřebujete. S mobilními displeji nabízí CLAAS flexibilní řešení pro ISOBUS a systémy řízení. Terminál tak lze přemístit z jednoho traktoru nebo samojízdného sklízecího stroje na jiný, podle sezóny nebo použití. Vybavte Váš LEXION přímo z výrobního závodu nebo dodatečným vybavením tak, jak potřebujete: S10: 10,4" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení a ISOBUS; až 4 znázornění kamer S7: 7" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení LASER PILOT AUTO PILOT 30

31 Automatické systémy řízení Automatické řízení také na souvrati. GPS PILOT FLEX. Funkce AUTO TURN přebírá otáčecí manévr na souvrati. Směr otáčení i další pracovní stopa jsou předvoleny v terminálu, zbytek už obstará systém řízení. Všechny Vaše výhody. Vysoká funkční bezpečnost, bez ohledu na viditelnost Optimální využití celé šířky žacího ústrojí Vyšší přesnost při zjišťování ploch a mapování Snížení spotřeby paliva Kratší časy otáčení na souvrati Zvýšení kampaňového výkonu Výrazné usnadnění práce řidiče umožňuje lépe se soustředit na proces mlácení GPS PILOT lze kromě hydraulického ovládání použít také s automatickým volantem či s GPS PILOT FLEX. S volantem dosáhnete vysoké míry přesnosti. Velkou výhodou GPS PILOT FLEX je mnohostranná využitelnost. Bez zásahu do hydrauliky Rychlá výměna systému řízení mezi různými stroji Elektrický volant přenáší příkazy terminálu a navigačního ovladače na řídicí nápravu a řídí stroj. Volant GPS PILOT FLEX 31

32 Rozmanitost zavazuje. Žací ústrojí. Více možností přizpůsobení Vašim požadavkům. Ať už máte v plánu cokoli: Váš LEXION je na každý úkol dokonale připraven. 32

33 Sklizňové adaptéry CERIO VARIO VARIO / žací adaptér pro sklizeň řepky VARIO / vybavení pro sklizeň rýže Sklopný žací adaptér MAXFLEX CONSPEED SUNSPEED SWATH UP MAXFLO 33

34 Více dobrých důvodů pro adaptéry CLAAS. Náhradní kosa a zvedače klasů. Všechna žací ústrojí firmy CLAAS jsou od výrobce vybavena náhradní kosou. Ostří zhotovená z kaleného materiálu mají minimální sklon k opotřebení. Zvedače klasů umožňují bezztrátovou sklizeň, zejména polehlého obilí, a současně snižují riziko poškození kameny. Náhradní zvedače klasů si můžete snadno a pohodlně vozit na zadní straně žacího ústrojí. Žací ústrojí pro každou plodinu. Automatický měkký start. Ve všech sklizňových oblastech na celém světě najdete pro jakoukoli plodinu vhodnou pro výmlat správné žací ústrojí značky CLAAS. Od žacích ústrojí pro různé druhy obilovin, jako pšenice, žito, ječmen, oves nebo triticale, tak i pro řepku, kukuřici, slunečnici, rýži, sóju, len, fazol, čočku, travní a jetelové semeno nebo proso. Profitujte z jedinečné kombinace hodnotných vlastností výkonu a vybavení. Multipřípojka. Centrální přípojka pro všechny hydraulické a elektrické funkce žacího ústrojí. Získáte cenný čas díky nízkému počtu pracovních kroků při připojení a odpojení Bez rizika záměny díky integrované konstrukci Snadné připojení i pod tlakem Šetrnost k životnímu prostředí, protože nedochází k úniku oleje Měkký rozjezd žacího ústrojí chrání pohon před nárazovým zatížením. Hydrostatický pohon přihaněče. Regulační čerpadlo na základním stroji dodává přihaněči maximální točivý moment Nm. Otáčky přihaněče jsou přitom automaticky regulovány v závislosti na rychlosti jízdy. Velká tažná síla daná vysokým točivým momentem Lepší účinnost oproti zubovým čerpadlům Uzavřený hydraulický okruh zajišťuje rovnoměrnější otáčení přiháněče Rychlé přizpůsobení otáček přihaněče Velká výška záběru přihaněče Centrální zajištění. Všechny zajišťovací body žacího ústrojí lze současně ovládat pouze jedinou pákou na levé straně. Vyšší komfort díky multifunkční spojce a centrálnímu zajištění. 34

35 Komfortní žací ústrojí NOVINKA: Transportní vozík se 2 nápravami a řízenou zadní nápravou Nové přepravní vozíky se dvěma nápravami s řízením všech 4 kol jsou k dispozici pro sklizňové adaptéry VARIO 1230 a VARIO K dispozici také volitelně z výrobního závodu: Rezervní pneumatika Maják LED osvětlení Obrysová světla Krátká nebo dlouhá oj Ideální zkopírování jízdní stopy v zatáčkách Vysoká jízdní stabilita Volitelně k dispozici bržděný nebo nebržděný s rychlostí 25 km/h nebo 40 km/h Plovoucí přední náprava se může optimálně přizpůsobit nerovnostem povrchu Sklizňové adaptéry SUNSPEED, CONSPEED a CONSPEED LINEAR lze pomocí speciálních podpěr bez problému přepravit transportním vozíkem Možnost bezproblémového uložení žacího ústrojí s řepkovými děliči Přepravní box. Uzamykatelný přepravní box na všech přepravních vozících umožňuje bezpečné uložení řepkových děličů. Transportní vozík se 2 nápravami s řízenou zadní nápravou. Transportní vozík s jednou nápravou. Uzamykatelný přepravní box pro uložení vybavení pro řepku. 35

36 Vyšší výkon při sklizni řepky. Stejnoměrný tok rostlinného materiálu. Vysoce výkonné žací ústrojí VARIO přivádí sklízený produkt rovnoměrně k mláticímu ústrojí. Jen tak lze zvýšit výkon a dokonale tak využít technicky instalovaný výkonový potenciál. Kromě toho se snižuje spotřeba paliva a řidiči je umožněno významně zvýšit produktivitu práce. K tomu připočítejme další zřejmé přednosti: Perfektní přizpůsobení na rozdílné délky stébel Vysoká stabilita otáček motoru, mláticích a separačních orgánů i čisticího ústrojí Mimořádná stabilita výkonu Žádné zátěžové špičky na mláticím ústrojí Šetrnost k pohonům Vysoce výkonná žací ústrojí VARIO 1230 a VARIO Robustní koncepce pohonu s oboustranným, synchronním pohonem žací kosy pro optimální klidný chod Lineární pohon dělené žací kosy pro zvýšenou frekvenci na zdvihů/min Středové uložení přihaněče a vkládacího šneku pro větší stabilitu a optimální tok sklízeného materiálu Větší vkládací šnek o průměru 660 mm pro výrazně lepší ochranu před navíjením a lepší vtahování produktu Zvenčí nastavitelné stírací plechy pro plynulý tok sklízeného materiálu Multi snímač AUTO CONTOUR pro vedení žacího ústrojí: vždy dva třmenové hmatače na levé a pravé straně žacího ústrojí, třetí hmatač ve středu žacího ústrojí 36

37 VARIO 1230 / 1050 Vybavení pro řepku Pozice kosy 10 cm Pozice kosy +20 cm Pozice kosy +50 cm Vylepšený tvar přihaněče s optimalizovanými nosiči prstů a ložiska pro výrazně nižší sklon navíjení Jednoduché zapínání/vypínání hydraulického čerpadla pohonu řepkových děličů pro nižší spotřebu energie a menší opotřebení Pojistky proti přetížení chrání před poškozením Správné strniště. Při sklizni obilovin může být stůl žacího ústrojí prodloužen o 20 cm nebo o 10 cm zkrácen - tak dosáhnete ideálního toku sklízeného produktu a tím také bezproblémového a účinného průběhu práce. Řepka si zaslouží mimořádnou pozornost. Zralá řepka se při mlácení vyznačuje často nežádoucí vlastní dynamikou. Lusky pukají a zrna vyskakují do všech stran. Proto jsou při sklizni řepky nezbytnou součástí vybavení žacích ústrojí VARIO boční kosy a řepkový nástavec, které pomáhají minimalizovat ztráty. Vybavení pro řepku je umístěno ve schránce na transportním vozíku. To značně snižuje zatížení žacího ústrojí. Při sklizni řepky je možné stůl žacího ústrojí vysunout o 50 cm dopředu - to umožní okamžité použití integrovaného stolu pro řepku. Hydraulicky poháněná boční kosa na pravé straně a vypínatelná kosa na levé straně mohou být namontovány rychle a jednoduše. Integrovaný hydraulický pohon děličů (boční kosa). 10 cm Standard + 20 cm + 50 cm 37

38 NOVINKA Nová generace žacích ústrojí CLAAS VARIO. VARIO 930 / 770 Úspěšný příběh pokračuje. Zaujme na první pohled. S novou generací žacích ústrojí vylepšil CLAAS tisíckrát osvědčené žací ústrojí VARIO a zároveň splnil svůj cíl: vyšší výkonnost, lepší tok materiálu, vysoká spolehlivost, omezené náklady na údržbu, větší flexibilita a větší pohodlí. Integrované desky na řepku pro plynulý posun o 70 cm Průměr šnekového dopravníku 660 mm Mechanický pohon šnekového dopravníku a kosy přes převodovku kloubovým hřídelem Přihaněč s optimalizovanými nosiči prstů, ložiska prstů odolná proti opotřebení a novým designem pro menší zachycování stébel Děliče a dělící kosa pro sklizeň řepky s rychlou výměnou bez použití nářadí Automatické vypínání hydraulického čerpadla dělící kosy pro sklizeň řepky LASERPILOT lze sklopit a nastavit bez použití nářadí Stírací plechy jsou nastavitelné zvenčí Automatická parkovací pozice stiskem tlačítka Úhlová příčná trubice pro lepší výhled z kabiny na stůl žacího ústrojí 38

39 VARIO 930 / 770 CERIO 930 / 770 Malým množstvím úkonů je připraven pro sklizeň řepky. Přestavení na sklizeň řepky je u nových žacích ústrojí otázkou několika málo minut. Je třeba pouze zaměnit děliče za dělící kosu pro sklizeň řepky a zajistit dvěma uzávěrkami s rychlým uvolněním - bez použití nářadí. Připojení řepkového děliče poté automaticky aktivuje hydraulické čerpadlo pro pohon boční kosy. Spojení je snadno vytvořeno na základě hydraulických rychlospojek. Na pravé straně je přimontován dodatečný kryt, aby byly ztráty při sklizni řepky co nejmenší. Koncové polohy stolu a přihaněče jsou rovněž automaticky přenášeny na mlátičku. Spolu s instalovaným vybavením pro řepku může být stůl zasunut nebo vysunut ještě o 15 cm. Řepkové děliče jsou uloženy v boxu na přepravním vozíku a jsou tak kdykoliv k dispozici. NOVINKA: CERIO 930 / 770. Modelová řada CERIO konstrukčně vychází z nových žacích ústrojí VARIO a je alternativou pro sklizeň obilí. Stůl žacího ústrojí CERIO je možné pro optimalizaci toku materiálu manuálně přestavit o 10 až + 10 cm. K přestavení je potřeba uvolnit deset šroubů. Poté lze stůl vysunout či zasunout. Celý rám, šnekový dopravník, pohony a přihaněč žacího ústrojí CERIO jsou stejné jako u výrobní řady VARIO. Žací ústrojí CERIO disponují zároveň automatickou parkovací pozicí přihaněče. Zajištění děličů a dělící kosy pro sklizeň řepky bez použití nářadí. Montáž dělící kosy pro sklizeň řepky. Přestavení délky stolu u žacích ústrojí CERIO 930 /

40 Vyšší výkonnost při sklizni kukuřice na zrno. Větší výkon česání zajištěn: CONSPEED a CONSPEED LINEAR. Vysoký česací výkon při současném šetrném zacházení s klasy má rozhodující vliv na celkový výkon stroje. CONSPEED a CONSPEED LINEAR určené pro sklizeň kukuřice tyto požadavky splňují a jsou optimálně přizpůsobeny výkonnosti strojů LEXION. Ideální je i informace o vzdálenosti trhacích desek v systému CEBIS. Využijte maximální sílu CONSPEED: Stahovací válce s noži s karbidem wolframu Elektrohydraulické přestavení trhacích desek Horizontální řezačka kukuřičných zbytků stonků Bezpečné pohony výhradně přes kloubové hřídele a převodovku Robustní, plastové kryty, které nekorodují Automatické řízení stroje pomocí AUTO PILOT Jednoduché nastavení otáček Možná adaptace na jakékoli sklizňové podmínky Horizontálně rotující nůž pod každou sklízecí jednotkou rozdrtí stonek na rychle se rozkládající malé kousky. 40

41 CONSPEED CONSPEED LINEAR 12-řádkový, 8-řádkový Princip CONSPEED: kónické stahovací válce. Každá trhací jednotka disponuje kompaktní převodovkou pro stahovací válce, vtahovací řetězy a horizontální řezačku. Proti přetížení a cizím tělesům je každá jednotka zvlášť zabezpečená. Změna otáček trhacích jednotek se plynule provádí pomocí variátoru adaptéru. Zvláštní znak adaptéru CONSPEED: kónické stahovací válce. Ty stahují kukuřici nejprve pomalu směrem dolů tak, aby klasy stejně pomalu přicházely k trhacím deskám. Zbytek rostliny je pak rychle stažen dolů. Konstrukce zaručuje vysoký výkon při šetrném zacházení s klasy a nepatrných ztrátách odstřikem zrna. Pohodlně na pole a zpět. 8-řádkové adaptéry CONSPEED a CONSPEED LINEAR lze jednoduše přímo z kabiny sklopit na transportní šířku 3 m. Princip CONSPEED LINEAR: lineární stahovací válce. Pohon kukuřičného adaptéru CONSPEED LINEAR zajišťují čelní ozubená kola. Výměnou dvou ozubených kol lze dosáhnout šesti různých otáček adaptéru. Rovné lineární stahovací válce jsou uloženy vpředu a jsou mimořádně robustní. Slunečnicová souprava pro CONSPEED LINEAR. Kukuřičný adaptér CONSPEED LINEAR lze snadno upravit pro sklizeň slunečnic. Pro tento účel se nad stahovací válce upevní nože, zvýší se boční kryty a na zadní část adaptéru CONSPEED se připevní nástavec. Řetěz se otočí a změní se vedení. 41

42 Více inteligence v žacím ústrojí. Systém CLAAS CONTOUR II je zárukou dobrého přizpůsobení povrchu půdy. Žací ústrojí s CLAAS CONTOUR se automaticky přizpůsobí zvlněnému terénu podélně ke směru jízdy. Vyberte přítlak a CONTOUR se postará o to, aby byl neustále rovnoměrně dodržován. Při každém spuštění žacího ústrojí stanoví předvolba výšky strniště, že bude výška strniště automaticky stejná, jak bylo zadáno. AUTO CONTOUR: ještě rychleji a přesněji. AUTO CONTUR jde ještě o krok dále a umožňuje vyrovnávání nerovností i v příčném směru. Třmenové hmatače pod žacím ústrojím zajišťují včasné rozpoznání vln a aktivují hydraulické válce na šikmém dopravníku. Díky plně automatickému porovnávání skutečného stavu s požadovanými hodnotami přizpůsobí AUTO CONTOUR žací ústrojí optimálně tvaru terénu - výrazné usnadnění práce, zejména při velkých šířkách žacího ústrojí, v noci, u polehlého obilí, na svazích a na kamenité půdě. AUTO CONTOUR pomáhá ke zvyšování výkonu a ještě větší hospodárnosti při používání stroje LEXION. Automatická regulace přihaněče. Otáčky přihaněče - a tím i jeho obvodová rychlost - se automaticky přizpůsobují rychlosti jízdy. Řidič si může zvolit a uložit do paměti různé poměry jízdní rychlosti a rychlosti přihaněče. Rychlost přihaněče lze plynule nastavovat. Absolutně přesné nastavení otáček zajistí digitální snímač otáček. Elektronická čidla snímají hydraulický tlak v systému a rychle reagují Ventily řízené tlakovými akumulátory s dusíkem zaručují optimální tlumení s různě těžkými adaptéry Různé pracovní výšky přihaněče lze uložit do paměti a vyvolávat je v souvislosti s různou výškou strniště. Přesto lze výšku přihaněče kdykoli měnit. Dvojčinné válce žacího ústrojí regulují přesně tlak na podložku. Automatické žací ústrojí aktivujete jednoduše tlačítkem pro regulaci výšky, umístěném na multifunkční páce. 42

43 Ovládací systém žacího ústrojí Automatický systém VARIO. Automatika ovládání žacího ústrojí. U žacího ústrojí VARIO s automatickým přihaněčem lze vodorovnou polohu přihaněče a polohu stolu uložit do paměti a vyvolat je aktivováním ovládání žacího ústrojí. I zde zůstává zachována možnost přímé změny. Parkovací poloha pro žací ústrojí VARIO a CERIO. CONTOUR / AUTO CONTOUR Automatické otáčky přihaněče Automatická výška přihaněče Automatická horizontální poloha přihaněče (pouze VARIO) Automatická pozice stolu (pouze VARIO) Automatická parkovací poloha Pouze jedním stiskem tlačítka se nová žací ústrojí VARIO a CERIO dostanou buď do parkovací pozice k uložení na přepravní vozík, nebo po připojení opět přímo do pracovní pozice. Podmínkou je vypnuté mláticí ústrojí. Třmenové hmatače zachycují pozici adaptéru. 43

44 Větší výkon šikmého dopravníku. Univerzální šikmý dopravník. Šikmý dopravník HP. Univerzální šikmý dopravník je vhodný pro všechny plodiny - nedochází k neefektivním dobám nutným pro přestavení. Plochý náběžný úhel k mláticím orgánům umožňuje optimální tok produktu. Robustní vtahovací řetězy s vtahovacími lištami zajišťují vysokou stabilitu. Vyměnitelný opotřebitelný plech je navíc zárukou dlouhé doby životnosti. K ovládání AUTO CONTOUR je k dispozici na pravé a levé straně hydraulický válec. Pro optimální přizpůsobení jakýmkoli sklizňovým podmínkám umožňuje šikmý dopravník HP (Header Pitch) manuální nebo hydraulické přestavení žacího úhlu. Ze základní polohy lze úhel nastavit o 8 zpět a o 11 dopředu. Brzda sklizňového adaptéru. Šikmý dopravník může být vybaven přídavnou středovou opěrnou kladkou. Silnější podpěra vtahovacích lišt ve vodící kladce zvyšuje stabilitu a optimalizuje vedení řetězu. Kromě toho je k dispozici uzavřený vodící válec pro suché podmínky a při nižším obsahu slámy. Šikmý dopravník MONTANA pro adaptéry se záběrem až 9 metrů. Účinná ochrana proti poškození cizími tělesy a jiným příčinám: s brzdou pohonu (1) jste schopni adaptér v případě potřeby pomocí multifunkční páky okamžitě zastavit. Tato brzda pohonu se nachází přímo na šikmém dopravníku, takže je bržděno minimální množství hmoty. Výhody: menší brzdné momenty, menší opotřebení. Hydraulická reverzace. Inovační systém MULTI CONTOUR řídí v závislosti na poloze os kol výkyvný rám, úhel sečení a všechny známé funkce AUTO CONTOUR. Šikmý dopravník MONTANA je vybaven přídavným hydr. válcem k nastavení úhlu řezu stejně jako dvěma vertikálními válci pro ovládání AUTO CONTOUR a vyrovnání sklonu ve svahu. Zesílená konstrukce umožňuje sklizeň s žacím ústrojím VARIO s pracovní šířkou až 9 m. Snadné řešení ucpaného systému: hydraulický systém (2) umožňuje šetrné obrácení chodu s vysokým náběhovým točivým momentem. Zařízení se jednoduše ovládá spínačem z kabiny. Automaticky se přitom změní i smysl otáčení hydraulického pohonu přihaněče, což navíc celkově usnadní reverzaci. MONTANA Čistá sklizeň díky AUTO CONTOUR Ukazatel polohy pro příčnou regulaci žacího ústrojí v systému CEBIS Pro volný výhled: odsávání prachu na šikmém dopravníku 44

45 Šikmý dopravník Přímočarý pohon hnacího ústrojí. Úspora pohonných hmot bez ztráty výkonu k tomu výrazně přispívá přímočarý pohon žacího ústrojí. Jedná se o významnou výhodu. Stroje se stávají stále výkonnějšími a šikmým dopravníkem tak prochází čím dál více sklízené hmoty. Těmto rostoucím požadavkům musí odpovídat výkony pohonů. Pohony adaptérů LEXION přesvědčují výkony od 80 kw (konstantní), 120 kw (variabilní), 150 kw (stupňovitý pohon) nebo 200 kw (variabilní) opatřen variátory s až 66 mm širokým variátorovým řemenem a s až čtyřdrážkovými klínovými řemeny. Tak nabízí CLAAS pro každé spektrum nasazení odpovídající pohon a zajišťuje tím špičkové výkony. 45

46 Zavázán produktivitě. APS HYBRID SYSTEM. Více nápadů a inteligentních řešení, které vytvářejí promyšlený technologický systém. 46

47 Mláticí ústrojí 47

48 Více špičkové technologie. APS HYBRID SYSTEM. Další informace získáte na: lexion700.claas.com Mláticí ústrojí: APS Separace: ROTO PLUS APS HYBRID SYSTEM. Více než souhrn silných výhod. Toto přesvědčivé spojení Vám nabízí excelentní přednosti: APS HYBRID SYSTEM - mláticí systém firmy CLAAS - představuje kombinaci dvou vynikajících technologií: tangenciálního mláticího systému APS a vysoce efektivní separace zbytkových zrn ROTO PLUS. Oba tyto systémy zkombinovala pouze firma CLAAS a díky APS tak nabízí výrazný předstih ve výkonu v porovnání s ostatními výrobci. Úprava otáček bubnu v mláticím systému probíhá nezávisle na otáčkách rotorů Individuální přizpůsobení celého procesu měnícím se podmínkám sklizně během dne Šetrný výmlat při vysoké průchodnosti 48

49 APS HYBRID SYSTEM APS HYBRID SYSTEM = APS + ROTO PLUS S velkým předstihem před ostatními. Separační ústrojí zbytkového zrna LEXION se systémem APS HYBRID má vzhledem k účinné separaci zbytkových zrn desetkrát vyšší rychlost toku produktu rotory a vzhledem k vysoké odstředivé síle i zásadně odlišnou separační charakteristiku než vytřásadla. Profitujte rovněž z jedinečné souhry APS + ROTO PLUS. Ztráty v % Standardní sklízecí mlátička LEXION Průchodnost t/h Procentuální ztráty u konvenčních sklízecích mlátiček od určité průchodnosti rychle stoupají, protože separace zbytkového zrna je faktorem omezujícím výkon. Díky účinné separaci zbytkového zrna ROTO PLUS umožňuje LEXION výrazně vyšší průchodnost při konstantní nižší úrovni ztrát. 49

50 Větší urychlení. APS. 1 Urychlovací buben 2 Mláticí buben 3 Odmítací buben Jedinečný mláticí systémem APS. Urychlovací buben v mláticím ústrojí: patentově chráněný, vynikající a výkonný systém nabízí pouze firma CLAAS. Rozhodující náskok získává firma CLAAS již před mláticím bubnem. Drastické zrychlení sklízeného produktu z 3 m/s na 20 m/s spouští řetěz mimořádně efektivních procesů: Prostřednictvím urychlovacího bubnu je sklízený produkt lépe rozhrnován Tok materiálu je obzvláště rovnoměrný a až o 33 % rychlejší Díky vysokým odstředivým sílám je separováno větší množství zrn Až 30 % všech zrn je zachyceno již v předním koši přímo pod urychlovacím bubnem to je významné odlehčení hlavního koše Nesporně tak dochází ke zvýšení výkonu až o 20 % při stejné spotřebě pohonných hmot. Další informace získáte na: lexion700.claas.com 50

51 APS HYBRID SYSTEM Uzavřený mlátící buben. Synchronizovaná souhra. Kromě otevřeného mláticího bubnu je k dispozici i uzavřený mláticí buben, který lze používat univerzálně a který se vyznačuje optimalizovaným tokem produktu, stejně jako lepší kvalitou zrna. To zajišťuje ještě šetrnější zacházení se sklízenými plodinami. Pojistka proti přetížení zvyšuje denní výkon. Mláticí koš se nastavuje hydraulicky ze sedadla řidiče. Paralelní vedení koše zaručuje optimální kvalitu výmlatu. Současně integrovaná hydraulická pojistka proti přetížení spolehlivě chrání před poškozením způsobeným cizími tělesy a umožňuje využívat stroj bez rizika na samé hranici jeho výkonu. Urychlovací, mláticí a odmítací buben jsou poháněny přes centrální variátor. Při každé změně otáček mláticího bubnu se synchronně mění i otáčky, příp. obvodové rychlosti urychlovacího a odmítacího bubnu. Výsledek: průběžně šetrné zacházení se sklízeným produktem při jeho rovnoměrném toku. Koš MULTICROP. Koš v provedení MULTICROP je vhodný pro jakoukoli plodinu. Rychlá výměna tří segmentů minimalizuje dobu přestrojení a maximalizuje hospodárnost. Se systémem APS k lepší kvalitě zrna. Pro co nejlepší odklasnění a odstranění plev nabízí systém APS možnost přizpůsobení v několika stupních. S prvkem pro intenzivní výmlat a odklasňovacími plechy, které vysunete pákou během okamžiku, dosáhnete vynikající kvality zrna. Velký lapač kamenů lze snadno otevírat ze strany a vyprazdňuje se automaticky. Rychlejší výměna segmentů díky koši MULTICROP 51

52 Větší náskok při separaci zbytkového zrna. ROTO PLUS. Další informace získáte na: lexion700.claas.com Promyšlená celková koncepce. Separace zbytkových zrn ROTO PLUS. Jedinečný mláticí systém APS doplněný exkluzivním principem ROTO PLUS. Tak vznikl suverénní a technicky promyšlený systém APS HYBRID, který pozoruhodným způsobem dokládá náskok firmy CLAAS. Rovnoměrným přísunem materiálu APS vytváří ideální předpoklady pro separaci zbytkových zrn ROTO PLUS. Princip ROTO PLUS je jednoduchý, ale mimořádně účinný. Odmítací buben mláticího ústrojí APS odděluje slámu ve dvou proudech a přivádí ji k oběma protiběžným, vysoce výkonným rotorům. Hydraulicky přestavitelné klapky rotorů pro úpravu separační plochy rotoru. 52
