ROLLANT 350 R 350 RC R. Vyspělý. Robustní. Silný ROLLANT.

Transkript

1 ROLLANT 350 R 350 RC R Vyspělý. Robustní. Silný ROLLANT.

2 Promyšlená sklizeň pícnin.

3 Při sklizni píce se počítá každá minuta. Je dobré mít partnera, který nabízí víc než pouze robustní pracovní stroje. Například vynikající kvalitu produktu a silný servis. A nepřetržitý řetězec při sklizni píce, který precizně spojuje všechny procesy od sečení přes obracení a řádkování až po uskladnění. Díky naší odbornosti a zkušenostem dnes patříme k celosvětově vedoucím poskytovatelům systémů v oblasti sklizně píce. Přesto zůstáváme stále nohama na zemi. Nezáleží na tom, zda obhospodařujete 10, 100 nebo 1000 hektarů, v našem programu vždy najdete optimální řešení, které Vám zaručí tu nejlepší kvalitu píce. Robustní a spolehlivý. Jiná země, jiné balíky. ROLLANT je neprodávanější lis pro přípravu senáže na světě. S lisem ROLLANT dosáhnete nejhospodárnějšího zhodnocení senáže slámy a sena. Stabilní tvar balíků umožňuje díky bezpečnému balení dosáhnout vysoké kvality přepravy a uskladnění. 3

4 I po více než vyrobených lisech nás nápady neopustily. 4

5 Představení lisu na válcové balíky ROLLANT 85 (rozměr balíků 1,50 x 1,80 m) 1979 Rozšíření programu o ROLLANT 62 (rozměr balíků 1,20 x 1,60 m) ROLLANT 44 (rozměr balíků 1,20 x 1,20 m) 1982 ROLLANT 34 (rozměr balíků 1,20 x 0,90 m) 1983 Převedení licencí vázání sítí ROLLATEX na další výrobce 1988 Přestavba na konstrukční řady ROLLANT 66, 46, 44 S a Zavedení speciálního lisu pro přípravu siláže ROLLANT 46 Siláž 1992 Představení řezacího ústrojí ROTO CUT v ROLLANT 46 RC 1995 ROLLANT výr. číslo je vystaven jako zvláštní model na výstavě Agrotechnica Zavedení ROLLANT 250/250 RF/250 s lisovací komorou MPS/první lis na válcové balíky ROLLANT RC COMFORT s plně automatickou zadní výklopnou stěnou 2000 Kombinace lis fóliový balicí stroj ROLLANT 250 RC UNIWRAP 2002 Představení ROLLANT 255 RC a ROLLANT 240/ zavedení QUADRANT 2100/2100 RC Montážní linku v Metz opouští vyrobený lis na válcové balíky ROLLANT 2007 Zavedení řady 300 / kompletní přechod všech lisů ROLLANT na ovládání ISOBUS s novým ovládacím terminálem. Novinka, optimalizovaný MPS. 5

6 Tradice a modernizace recept na úspěch. Nejmodernější výrobní technika v tradičním podniku. Roční produkcí více než lisů je dnes závod CLASS v Metz největší továrnou na lisy v Evropě. Se silným kolektivem zkušených konstruktérů lisů a mladých inženýrů stále pracujeme na nových řešeních pro světové trhy. Na rozdíl od mnoha jiných producentů si CLAAS vyrábí nejdůležitější komponenty sám. Tak má CLAAS vše ve svých rukou, např. výrobu lisovacích válců, svařování rámů, výrobu nožových rotorů a výrobu uzlovačů, tím zaručuje nejvyšší standard kvality. Vysoká míra automatizace zaručuje přesnost výroby. Vlastní produkce, a tím včasné začlenění konstrukčních dílů do průběžné výroby, zdokonaluje proces výroby lisů. 6

7 Nejmodernější výrobní technika 7

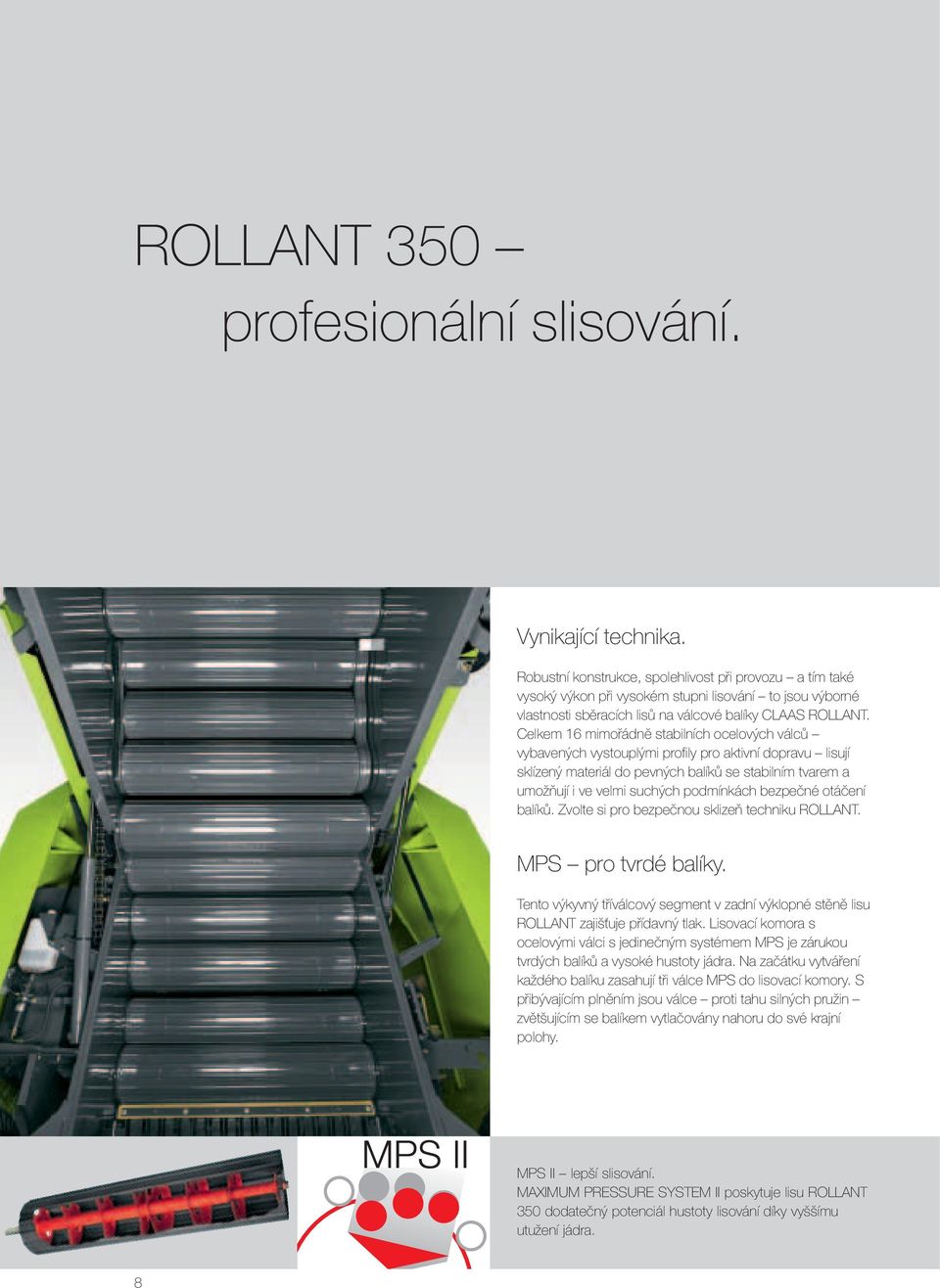

8 ROLLANT 350 profesionální slisování. Vynikající technika. Robustní konstrukce, spolehlivost při provozu a tím také vysoký výkon při vysokém stupni lisování to jsou výborné vlastnosti sběracích lisů na válcové balíky CLAAS ROLLANT. Celkem 16 mimořádně stabilních ocelových válců vybavených vystouplými profily pro aktivní dopravu lisují sklízený materiál do pevných balíků se stabilním tvarem a umožňují i ve velmi suchých podmínkách bezpečné otáčení balíků. Zvolte si pro bezpečnou sklizeň techniku ROLLANT. MPS pro tvrdé balíky. Tento výkyvný tříválcový segment v zadní výklopné stěně lisu ROLLANT zajišťuje přídavný tlak. Lisovací komora s ocelovými válci s jedinečným systémem MPS je zárukou tvrdých balíků a vysoké hustoty jádra. Na začátku vytváření každého balíku zasahují tři válce MPS do lisovací komory. S přibývajícím plněním jsou válce proti tahu silných pružin zvětšujícím se balíkem vytlačovány nahoru do své krajní polohy. MPS II lepší slisování. MAXIMUM PRESSURE SYSTEM II poskytuje lisu ROLLANT 350 dodatečný potenciál hustoty lisování díky vyššímu utužení jádra. 8

9 Menší lisovací komorou na začátku vytváření balíku se balík otáčí mnohem dříve a je tak slisován již od jádra. Tento MAXIMUM PRESSURE SYSTEM MPS obdržíte pouze u lisu CLAAS ROLLANT 350/355. MPS II nová generace. V důsledku obloukovitého uspořádání válců rotují balíky v lisovací komoře s minimálním požadavkem na vynaložení síly. S tlakem MPS II až 1,3 t pro slisování jádra a o 20 % vyššímu konečnému tlaku, tj. tlaku 4,8 t pro slisování balíku, vytváří lis ROLLANT výborně slisované balíky. Nižší výkon traktoru pro vyšší míru hustoty slisování, velice dobře zaoblené, hustě slisované válcové balíky ideálně vhodné pro uskladnění jsou výsledkem nového systému MPS II. Hydraulicky ovládaný tlak slisování. Zadní výklopná stěna se hydraulicky zajišťuje za pomoci neustálé kontroly tlakoměrem již po desetiletí osvědčený princip firmy CLAAS. Výkonné pohony. Hnací řetězy všech lisů ROLLANT jsou mimořádně silné. Tyto pohony zajišťují vysokou bezpečnost při provozu. Systém MPS 9

10 Funkční a spolehlivý. Lis ROLLANT je určen pro podniky, které potřebují lisovat seno, slámu a senáž do pevných válcových balíků, stabilních pro přepravu a uskladnění. ROLLANT 340 je vybaven osvědčeným podávacím ústrojím CLAAS za sběračem. Toto podávací ústrojí přivádí sklízený materiál od sběrače a aktivně ho dopravuje do lisovací komory. Tak je dosažen vysoký výkon, protože lisovací komora je neustále plněna. Pokud často lisujete krátké seno nebo velmi krátkou slámu, potom je pro Vás ROLLANT 340 R s podávacím rotorem ROTO FEED tou správnou volbou. ROLLANT 340 je vybaven sběračem pracovní šířky 1,85 m, ROLLANT 340 R sběračem pracovní šířky 2,10 m. Tak čistě posbíráte i velké, nerovnoměrné řádky pokosu. 10

11 ROLLANT 340 ekonomická práce. Jednoduchá obsluha. V kabině traktoru je umístěn přehledný ovládací panel. Řidič odtud pohodlně ovládá všechny funkce. Vysoký výkon, pevné balíky. Senáž, seno nebo sláma jsou neustále zpracovávány do pevných balíků. Variabilní hustota slisování. Hydraulicky ovládaný tlak slisování lze pohodlně nastavit regulačním ventilem podle sklízené plodiny. Lisovací komora 11

12 ROTO FEED a ROTO CUT vkládání se skusem. Pokud nechcete sklízený materiál pořezat, zajišťuje vkládací rotor ROTO FEED u lisu ROLLANT 340 R a 350 R rovnoměrný průchod materiálu od sběrače do lisovací komory. 12

13 Program. Mezi profesionály je ROTO CUT nejlepší pro válcové balíky na senáž. Kromě toho lze díky zařízení CLAAS ROTO CUT hustě slisované balíky mnohem snadněji rozvázat. Hydraulická reverzace rotoru umožňuje bezproblémovou jízdu na hranici výkonnosti. Se systémem ROTO REVERSE, zařízením zpětného chodu CLAAS, se jednoduše a rychle ze sedadla traktoru zbavíte materiálu, který způsobil ucpání na vstupu. Kvalita v detailu. Systém ROTO CUT pracuje s frekvencí přibližně 7000 řezů za minutu. Čtyři řady hrotů protahují materiál rovnoměrně 14 jednotlivě zajištěnými noži a speciální systém stěrek udržuje během provozu rotor čistý. Díky přesně stanovenému úhlu ke vkládacím hrotům nedochází k mačkání píce. Rychlá výměna nožů. Kompletní nosník nožů lze natočit hydraulicky ze sedadla traktoru. Nože je také možné pohodlně při otevřené lisovací komoře shora namontovat a demontovat. ROTO FEED ROTO CUT 13

14 Výkon v celé šířce. Větší pracovní záběr sběrače. Nezáleží, zda máte lis ROLLANT se systémem ROTO CUT nebo ROTO FEED vždy získáte pro lisování válcových balíků stroj s největším sběračem. S pracovní šířkou 2,10 m poskytuje sběrač ROLLANT vždy optimální kopírování povrchu půdy a špičkovou kvalitu sběru. Více bezpečnosti při provozu. Řezání, doprava a čistění originální stěrka CLAAS zajišťuje lisování bez prostojů. 70 mm krátká řezanka ústrojí ROTO CUT. Materiál je při vtahování veden přesně středem přes řezací nože a přitom přesně pořezán. Větší zajištění funkce. 14 jednotlivě zajištěných nožů na nosníku nožů se může díky předpětí pružin vyvarovat poškozujícího kontaktu s cizím tělesem. 14

15 15 Sběrač ROTO CUT

16 Vkládací ústrojí to zvládne. Lis ROLLANT 340 je určen pro podniky, které s jistotou nechtějí řezat sklízený materiál, ale kladou důraz na vysokou hustotu balíků a vysoký výkon. Podávací ústrojí odebírá materiál neustále od sběrače a dopravuje ho aktivně do lisovací komory. Tento princip se výborně osvědčil již několik let u minulých modelů ROLLANT a uživatelé mu přiznávají výhodu pro vysoký výkon při sklizni. Lis ROLLANT 340 R je dodáván s vkládacím rotorem ROTO FEED. Čistý sběr. S pracovní šířkou záběru 1,85 m posbíráte čistě i nerovnoměrné nebo široké řádky pokosu. Optimální vzdálenost prstů sběrače s vysokou odolností zajišťuje čistý sběr i při krátkém materiálu. Velké šneky po stranách přivádí materiál po celé šířce lisovací komory. Tak vznikají zejména pevné okrajové zóny balíků. Výhoda pro Vás: balíky jsou mimořádně stabilní a vydrží bez ztráty tvaru i hrubou manipulaci, přepravu a dlouhé skladování. Čistý sběr materiálu. Těsně vedle sebe jsou umístěny ocelové odpružené prsty sběrače, které zanechají čistě sklizené pole. 16

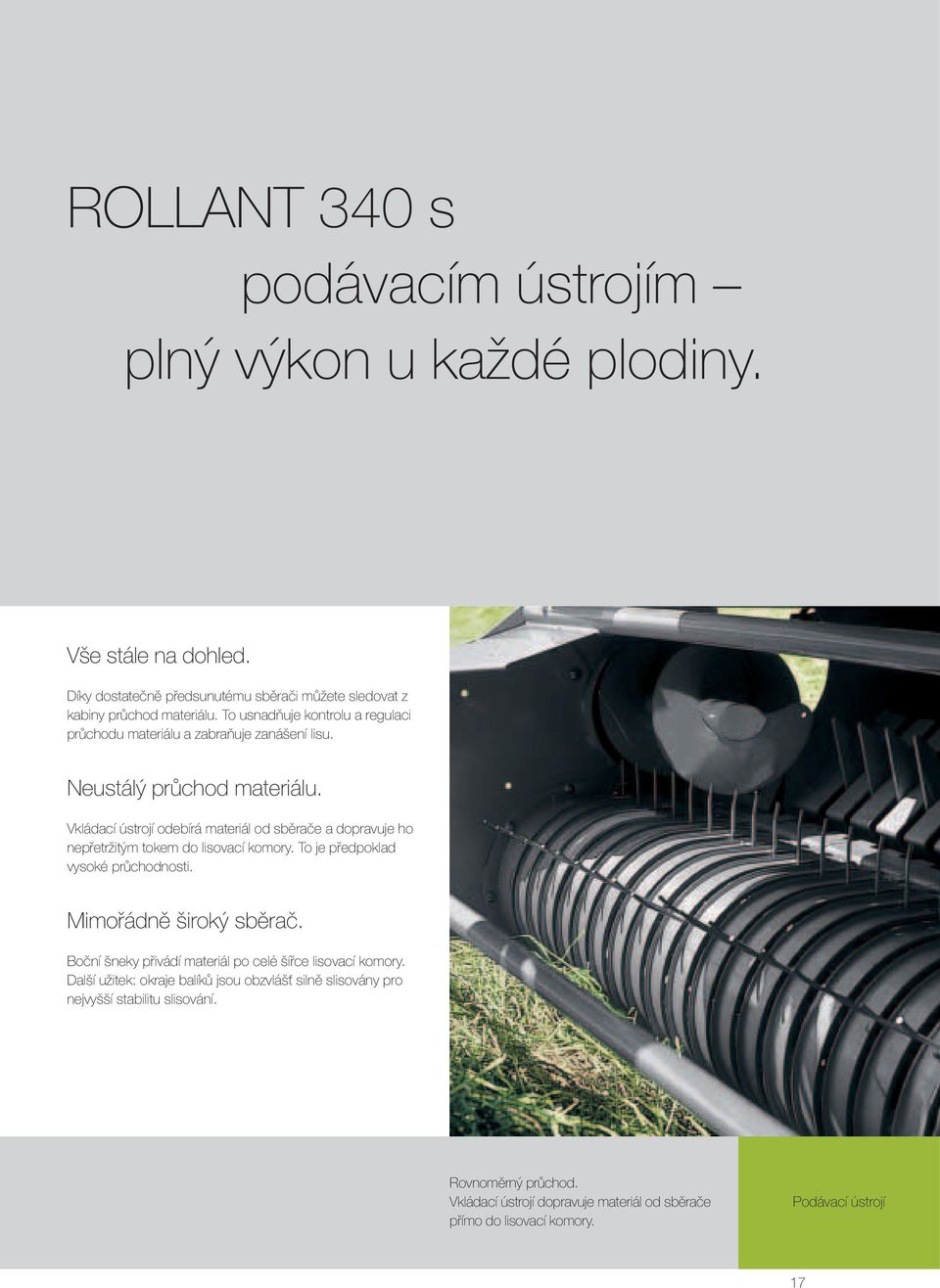

17 ROLLANT 340 s podávacím ústrojím plný výkon u každé plodiny. Vše stále na dohled. Díky dostatečně předsunutému sběrači můžete sledovat z kabiny průchod materiálu. To usnadňuje kontrolu a regulaci průchodu materiálu a zabraňuje zanášení lisu. Neustálý průchod materiálu. Vkládací ústrojí odebírá materiál od sběrače a dopravuje ho nepřetržitým tokem do lisovací komory. To je předpoklad vysoké průchodnosti. Mimořádně široký sběrač. Boční šneky přivádí materiál po celé šířce lisovací komory. Další užitek: okraje balíků jsou obzvlášť silně slisovány pro nejvyšší stabilitu slisování. Rovnoměrný průchod. Vkládací ústrojí dopravuje materiál od sběrače přímo do lisovací komory. Podávací ústrojí 17

18 Automatické vázání už žádné nesouměrné ovíjení. Špičkové vázání pro špičkové balíky. Motouz nebo síť s lisem ROLLANT si můžete vybrat. Vázaní do sítě ROLLATEX ušetří mnoho času, vázání balíku se provádí poloautomaticky a je to záležitost několika málo sekund. Přitom promyšlené vedení sítě zaručuje pevné ovíjení po celé šířce a pevně ovine i okraje. Počet ovinutí podle přání. Počet ovinutí ve velkém rozsahu můžete ideálně přizpůsobit každé sklízené plodině a vždy tak dostát požadavkům Vašeho zákazníka. 18

19 Dostatečná zásoba. Až dvanáct rolí motouzu může být uloženo v prostoru zásobníku lisu ROLLANT. To je dostatečná zásoba materiálu pro dlouhý, úspěšný pracovní den. Cenově výhodná varianta. Vázaní motouzem je osvědčená forma. Používá ji hodně provozů. Motouz jako vázací materiál je levnější než síť. Nejvyšší bezpečnost vázání při použití originální sítě CLAAS ROLLATEX PRO. Zaručuje nejlepší bezpečnost provozu a optimální překrytí hran. Automatické vázání 19

20 Další plus komfortní terminály CLAAS. Flexibilní reakce, komfortní ovládání. V hektické době sklizně záleží na každé minutě. Je dobré mít přitom spolehlivého technického pomocníka. S ovládacím přístrojem CLAAS Standard Terminal (CST) ovládáte základní funkce pohodlně ze sedadla traktoru přímou volbou tlačítek. Zvolte způsob vázání, sítí nebo motouzem a individuálně si nastavte automatické zahájení procesu vázání. Cyklus vázání můžete zahájit také manuálně, např. při sběru zbytkových řádků. Mechanické počítadlo balíků u lisu Vám v každém okamžiku poskytne přehled o dosaženém výkonu. Čtyři světelné diody Vám signalizují poruchy vázacího ústrojí. Tak máte svůj lis ROLLANT neustále pod kontrolou. 20

21 Ještě více: CLAAS Medium Terminal. Výměny řidičů a měnící se sklizňové podmínky jsou při žních často na denním pořádku. Pomocí ovládacího přístroje CLAAS Medium Terminal (CMT) můžete lis naprogramovat již před nasazením podle jakýchkoliv podmínek. Za prvé si nastavíte hlavní funkce, které má také CST. Za druhé máte během cyklu lisování a vázání možnost minutové kontroly průběhu činnosti za traktorem. Kromě toho Vás bude přístroj přesně informovat o počtu slisovaných balíků za den, celkovém počtu balíků a celkovém počtu hodin provozu. Celý lis je ovladatelný přes nový modul ISOBUS. CLAAS Standard Terminal CLAAS Medium Terminal 21

22 Jsme tam, kde nás potřebujete. V mnohých fázích sklizně záleží na každé minutě. Prostoje stojí peníze a tomu je třeba zabránit za každou cenu. Vyskytne-li se nějaká závada, můžete se spolehnout na to, že Vám budeme celých 24 hodin k dispozici a Váš lis opatříme nezbytnými náhradními díly. Náš centrální sklad náhradních dílů dodává veškeré originální díly CLAAS rychle a spolehlivě do celého světa. Velký počet partnerů CLAAS je zárukou, že náhradní díly v krátké době dorazí ke svému cíli tam, kde je právě potřebujete. Hovoříme stejnou řečí. Obchodní partneři CLAAS patří na celém světě k nejvýkonnějším provozovatelům v oboru zemědělské techniky. Jsou nejen dokonale vyškoleni a odborně vybaveni, nýbrž jsou také seznámeni se způsobem práce Vašeho provozu a Vaším očekáváním ve smyslu kompetencí a spolehlivosti. 22

23 ROLLANT ROLLANT ROLLANT ROLLANT ROLLANT R 350 R 350 RC Pracovní záběr sběrače 1,85 m 2,10 m 2,10 m 2,10 m Kopírovací kola, pevná* Kopírovací kola, výkyvná* Podávací ústrojí Podávač Podávací rotor Podávací rotor ROTO CUT Počet nožů 14 ROTO REVERSE Počet lisovacích válců MPS Průměr lisovací komory 1,25 m 1,25 m 1,25 m 1,25 m Šířka 1,20 m 1,20 m 1,20 m 1,20 m Síťové a/nebo motouzové vázání Výklopník balíků Automatické mazání řetězů Pneumatiky* 11.5/ PR 11.5/ PR 11.5/ PR 11.5/ PR Volitelně* 15.0/ PR 15.0/ PR 15.0/ PR 15.0/ PR 19.0/ PR 19.0/ PR 19.0/ PR 19.0/ PR Ovládací panel CLAAS Standard Terminal (CST) nebo CLAAS Medium Terminal (CMT)* Odrážecí plech kloubový hřídel s přetěžovací spojkou sériově dodávané volitelně * podle vybavení země použití Společnost CLAAS se snaží přizpůsobit všechny výrobky požadavkům praxe. Proto si vyhrazuje právo na provádění změn. Údaje a zobrazení jsou jen přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vydán pro celosvětové použití. Informujte se prosím v ceníku technického vybavení Vašeho stálého prodejce CLAAS. Pro účely pořízení fotografií byla část ochranného zařízení demontována. V tom případě je potřeba se odkázat na příslušné pokyny v návodu k použití. FIRST CLAAS SERVICE Technické údaje 23

24 AGRALL zemědělská technika a.s. Bantice 79 CZ Prosiměřice Tel.: info@agrall.cz 09/08 (Be) tschechisch 5/Agrall
