1. Skladba systému. 1.1 Lepidlo a stěrkovací hmota (Viscoflex 500š) 1.2 Druhy používaných tepelných izolantů

Transkript

1 1. Skladba systému 1.1 Lepidlo a stěrkovací hmota (Viscoflex 500š) Malta se používá jako lepicí a armovací hmota. Její předností je možnost lepení jak izolací z polystyrénu tak izolací i z minerální vlny. Tmel má tyto fyzikálně mechanické parametry: - doba zpracovatelnosti min. 3 hodiny - přídržnost tmelu k polystyrénu min. 0,10 MPa - přídržnost tmelu po cyklech vodního uložení min. 0,10 MPa - součinitel difúzního odporu max. 35 Další technické parametry jsou uvedeny v příslušných technických listech. Lepidlo splňuje i další technické požadavky pro kvalitativní třídu A Cechu pro zateplování budov a požadované parametry uvedené ve směrnici ETAG 004. výrobce: LASSELSBERGER, a.s. Adelova 2549/ Plzeň Jižní Předměstí IČ: výrobna: Čebín, Loděnice, Studénka, Nová Ves nad Lužnicí 1.2 Druhy používaných tepelných izolantů Fasádní izolační desky z pěnového polystyrenu Desky musí splňovat parametry uvedené v EN fasádní izolační desky EPS 70 Fasádní (EPS 100 Fasádní) Materiál je vyráběný z vybrané suroviny a před rozřezáním je stabilizován, což zaručuje jeho objemovou stálost. Tyto hladké desky se kladou na sraz. Na přání se dodávají s frézovaným obvodovým zámkem. Pero s drážkou nebo ozub po obvodě zaručují vzájemné vyrovnání desek a vylučují tepelné mosty. Vlastnosti velikost desek 0,5 x 1,0 m charakter. hodn. souč. tep. vodivosti 0,032 0,039 (W/mK) viz graf B 2.3 výše uvedené normy ekvivalent difúze vodní páry µ < 40 stupeň hořlavosti E podle EN další vlastnosti požadované směrnicí ETAG 004 výrobce: STYROTRADE spol. s.r.o., Čakovičky 99, ČR výrobce: RIGIPS a.s., počernická 272/96, Praha 10, ČR výrobce: BACHL, spol. s r.o., Brněnská 669, Modřice, ČR výrobce: DCD IDEAL spol. s r.o., Dynín, ČR výrobce: TERMAX s.r.o., Hraniční 2115, České Budějovice, ČR výrobce: PLASTIKA, a.s., Novozámocká cesta 222, Nitra, SR výrobce: POLYFORM, s.r.o., Sv.Anny 1, Podolínec, SR 1 z 13

2 výrobce: RIGIPS SLOVAKIA, s.r.o., Vlárska 44, Trnava, SR 1.3 Výztužná armovací mřížka Sklotextilní síťovina s upraveným alkalivzdorným povrchem o velikosti oka od 3,5 do 5 mm (čtvercová nebo obdélníková oka) v rolích o šíři 1 m. Tkanina splňuje dále tyto parametry: - pevnost v tahu při uložení v normálním prostředí min. 40 N. mm -1 - protažení při napětí v tahu 1500 N/ 50 mm max. 3,5 % - pevnost v tahu při uložení v alkalickém roztoku min. 50 % pův. pevnosti - poměr pevnosti k protažení min. 1 kn. mm -1 Perlinková sklená mriežka, typ R 117Sch, R122L výrobce: OMFA s.r.o. Školská 54 alternativa Drahovce, SR IČ: Sklovláknitá perlinková tkanina, typ R 117 A 101, R 120 A 101, R 131 A 101 výrobce: Saint Gobain Vertex, a.s. Sokolovská 106 alternativa perlinková sklená mriežka, typ R 5x5/145 A Litomyšl IČ: výrobce: SKLOTEX PLUS, s.r.o. Priemyselná 306/9 1.4 Dodatečné upevnění Revúca, SR IČ: Plastové talířové hmoždinky s plastovým hřebem slouží k dodatečnému mechanickému přikotvení polystyrénových tepelně izolačních desek k nosné konstrukci. Délka hmoždinek je závislá na tloušťce polystyrénových desek a typu materiálu nosné konstrukce (hmoždinka musí být v betonu, železobetonu, plné cihle, kameni a dřevu min. 40 mm, v děrované keramické a betonové tvarovce, plynosilikátu min. 60 mm) hmoždinky mohou být délky od 75 do 200 mm. Průměr talíře hmoždinky min. 50 mm Výpočtová únosnost v tahu - plná cihla, beton, dřevo min. 200 N - děrovaná cihla, pórobeton min. 150 N Plastová hmoždinka pro kontaktní zateplovací systémy ejotherm STR U výrobce: EJOT Baubefestigungen GmbH In der Stockwiese 35 D Bad Laasphe, SRN IČ: z 13

3 alternativa Hilti Dämmstoffdübel SD-FV 8 výrobce: Hilti Aktiengessellschaft, Business Unit Anchors 9494 Schaan Fürstentum Liechtenstein IČ: --- alternativa fischer Schlagdübel TERMOZ 8N, TERMOZ 8U výrobce: fischerwerke Artur Fischer Gmbh & CO.KG Weinhalde D Waldachtal, SRN IČ: Podklad povrchové úpravy Jako doporučený penetrační nátěr pod šlechtěné omítky se v systému používají Visccryl P, Viscosil P, Viscosilica Fondo výrobce: Materis Coatings Italia S.p.A. Via Provinciale 309 Cassano Valcuvia (VA), , Itálie 1.6 Povrchová úprava Používají se šlechtěné omítky silikátové, silikonové nebo akrylátové. Natahují se nerez hladítkem a poté se upravují strukturovacím hladítkem nerez a PVC. Omítky popsány v oddíle 8 Spotřeba Viscocryl akrylátové omítky Viscosil silikonové omítky Viscosilica silikátové omítky výrobce: Materis Coatings Italia S.p.A. Via Provinciale 309 Cassano Valcuvia (VA), , Itálie 1.7 Příslušenství k systému Ostatní nutný materiál k řešení různých detailů (těsnost systému u oken, dveří, atiky, zakládání a pod.) hmoždinky a šrouby na patní lišty patní lišty perforované hliníkové rohové lišty perforované s nalepenou tkaninou dilatační lišty těsnící pásky lepicí fasádní pásky těsnící silikonový tmel zabraňující vniknutí dešťové vody do systému u oken a dveří (kartuše po 310 ml v různých barevných odstínech) polyuretanová pěna 3 z 13

4 prefabrikované štukatérské dekorativní profily 2. Lepení izolantu 2.1 Příprava podkladu Podklad musí být suchý, soudržný a únosný, bez prachu, separačních vrstev a volných částic. Staré barevné nátěry se řádně omyjí tlakovou vodou. Nesoudržné nátěry se odstraní. Podklad nesmí vykazovat větší tolerance než je stanoveno v ČSN U větších nerovností se musí nanést vyrovnávací vrstva. Teplota vnějšího vzduchu, materiálu a podkladu nesmí během zpracování klesnout pod +5 0 C. 2.2 Založení systému Před zahájením vlastních prací se stanoví výška soklu. Tepelně izolační systém může začínat min. 20 cm pod stropní deskou sklepa, což vylučuje tepelný most v tomto detailu. Sokl se založí na soklový zakládací profil. Tento profil v odpovídající šířce se upevní hřebíkovými hmoždinkami 6 x 60 mm 3 ks/bm. Vzdálenost mezi jednotlivými soklovými lištami je max. 3 mm. Pro ulehčení montáže se jednotlivé lišty spojují spojkou. Spára mezi stěnou a soklovou lištou se zamázne maltou Lepidlem a stěrkovací hmotou. Nároží musí být z jedné lišty, do které se vystřihne pravý úhel ze zadní strany tak, aby okapnička zůstala celá. Lišta se následně ohne. Po celou dobu je třeba pečlivě dodržovat vodorovnou rovinu zakládání nebo montáže soklového profilu. Pro izolaci soklu se používají soklové desky, popř. extrudované desky z XPS (viz detaily systému). 2.3 Detail soklu Plochy nad a pod terénem musí být odpovídajícím způsobem izolovány (např. hmotami na bázi živičné emulze). Nátěr se vyvede min. 5 cm nad terén a chrání se nopovou fólií. Před fasádou se nesmí zadržovat voda (viz detaily systému VISCO ALFA). 2.4 Nanášení lepidla Nanášení lepicí malty na polystyrénové desky je možné ručně i strojně nanesením lepidla v několika bodech (zpravidla 3) a po obvodě desky. Tloušťka i výška pruhu lepidla se řídí nerovností podkladu a je cca 3 cm, množství lepicí malty musí být tak velké, aby po dotlačení desky byla kontaktní plocha min. 40 %. Strojní nanášení zrychluje práci. Při ručním nanášení se do čistého kbelíku nalije čistá voda a přidá se pytel malty Lepidla a stěrkovací hmoty. Odpovídající míchací hřídelí se malta promíchá do bezhrudkové kaše. Po cca 5 min. se znovu promíchá a je-li potřeba, přidá se trochu vody pro docílení požadované konzistence. U hladkých a rovných podkladů se používá technika celoplošného lepení. Nejvíce se osvědčilo roztažení lepidla po desce hladítkem s velkými zuby. Po dotlačení k podkladu musí být styková plocha min. 50% plochy desky. Desky se kladou těsně na sraz, ve spárách nesmí být malta. 2.5 Kladení tepelně izolačních desek z 13

5 Osazení každé desky tepelného izolantu do požadované roviny se kontroluje (latí, dlouhou vodováhou, olovnicí ap.). Tepelný izolant opatřený na rubové straně lepícím tmelem musí dolehnout k přednímu líci zakládací soklové lišty, nesmí ji přesahovat, ani být zapuštěn Po uložení spodní řady pokračujeme v kladení desek izolantem v jednotlivých řadách na vazbu směrem nahoru, s delší stranou vodorovně, těsně na doraz. V žádném případě nesmí být ve spáře lepící tmel. Pokud spára vznikne, musí se vyplnit přířezy z desek tepelného izolantu, popř. montážní polyuretanovou pěnou (za vhodných klimatických podmínek) U okenních a dveřních otvorů se desky kladou tak, aby křížení spár desek tepelného izolantu nesplývalo s rohem otvoru v konstrukci. Stýkají-li se na vnější straně 2 různé materiály (např. škvárobeton a cihla) nebo překlad mezi původní stavbou a přístavbou, musí se izolační desky lepit s přesahem přes tuto spáru minimálně 100 mm Úskoky na fasádě se řeší 2 způsoby. Malé úskoky do 20 mm, které nechceme na fasádě zachovat se řeší použitím tepelného izolantu o různé tloušťce. Přesah desky o větší tloušťce musí být minimálně 100 mm přes úsek. Větší úskoky a úskoky, které chceme na fasádě zachovat se řeší obdobně jako nároží. Vazba se musí střídat Na nárožích budovy, vnitřních koutech (mimo dilatační spáry) se desky tepelného izolantu kladou prostřídaně (na vazbu). U okenních a dveřních otvorů se izolační desky kladou tak, aby křížení spár desek tepelného izolantu nesplývalo s rohem otvoru v konstrukci. V rozích je vhodné nalepit desky s přesahem 5-10 mm oproti konečné hraně. Po vytvrdnutí tmele (nejméně 1 den) se přesah desek zařízne a pečlivě zabrousí. Pro lepší fixaci a udržení kolmosti rohů se polystyren přichycuje hřebíky, které se po zatvrdnutí musí bezpodmínečně vytáhnout ven, neboť by se mohlo rezivění projevit na konečné fasádě objektu Zásadně je nutno usilovat o provedení izolačního systému do ostění oken a dveří. Je-li tloušťka tepelného izolantu z konstrukčních důvodů (šířka okenního rámu) menší než 1/2 tloušťky tepelného izolantu v ploše, pak se musí použít tepelný izolant s lepšími izolačními parametry, např. vytlačovaný (extrudovaný) pěnový polystyrén XPS, nebo se musí při přípravě podkladu odbourat a začistit okenní ostění do potřebné hloubky. Viditelná část okenního či dveřního rámu by měla mít po osazení izolačního systému shodnou šířku po celém obvodě. 2.6 Dilatační profily Dilatace jednotlivých budov musí být odborně řešeny též v tepelně izolačním systému. Pro tento účel se používají dilatační profily (viz detaily systému VISCO ALFA). 2.7 Těsnost detailů 5 z 13

6 Pro detaily napojení, které musí být těsné proti dešti, se používá např. utěsňovací páska. Nalepí se do spoje a přitlačí deskou tepelné izolace, kterou konstrukčně ukotvíme, tím se vyloučí její odtlačení z detailu. Výztužná vrstva a vrchní omítka se upraví lžící tak, aby nebyla vytažena na rám (okna, dveří) nebo se použijí omítací lišty (viz detaily systému). 3. Kotvení desek 3.1 Před kotvením musí být lepicí malta dostatečně pevná. Toto je u VISCO ALFA zateplovacího systému nejdříve po dvou dnech. Volbu typu a délky hmoždinky udává projektová dokumentace (viz kotvení zateplovacích systémů). 3.2 I při dostatečné únosnosti podkladu se dle potřeby může použít konstrukční kotvení zatloukacími talířovými hmoždinkami. Počet hmoždinek uvádí tabulka. Hlava hmoždinky musí být zarovnána s povrchem desky nebo do 3 mm pod úrovní povrchu. Kotvící hmoždinky musí být pevně ukotveny ve zdivu. Prohlubně v místě hmoždinek se vyplní Lepidlem a stěrkovací hmotou. 3.3 Celá plocha se zabrousí brusným papírem, o rozměrech cca 250 x 500 mm, přilepeným na hladítku tak, aby rovinnost plochy měřené na 2 metrové lati byla menší než 2 mm pokud bude použita omítkovina se zrnem menším než 1 mm, menší než 3,5 mm pokud bude použita omítkovina se zrnem 1 3 mm a 5 mm pokud bude použita omítkovina se zrnem větší než 3 mm 3.4 Tabulka min. množství plastových talířových kotev Výška Část fasády Druh kotev Min. spotřeba Neomítnuté, únosné zdivo 0 8 m bez kotvení Omítka únosná (Prokázaná soudržnost > 0,1 N/mm 2 ) Možné konstrukční kotvení 0 8 m Plocha / Nároží zatloukací talířové hm. plastový trn zatloukací talířové hm. ocelový trn šroubové talířové hmoždinky 8/ / 6 ks/m m Plocha / 4 / 8 ks/m 2 Nároží Omítka méně únosná 0 8 m Plocha / 6 / 8 ks/m 2 (Prokázaná soudržnost Nároží < 0,1 N/mm 2 ) 8 22 m 6/10 ks/m 2 Kotvení dle požadavků statiky Plocha / Nároží / 1 hmoždinky dle druhu podkladu cihly a beton - šroubové talířové hmoždinky 8/60 dutinové cihly - šroubové talířové hmoždinky 8/60 L pórobeton - šroubové talířové hmoždinky 8/60 P Poznámka: Pro konstrukční kotvení do hutných materiálů lze použít zatloukací talířové hmoždinky s plastovým, popř. ocelovým trnem. 4. Vyrovnávací vrstva 6 z 13

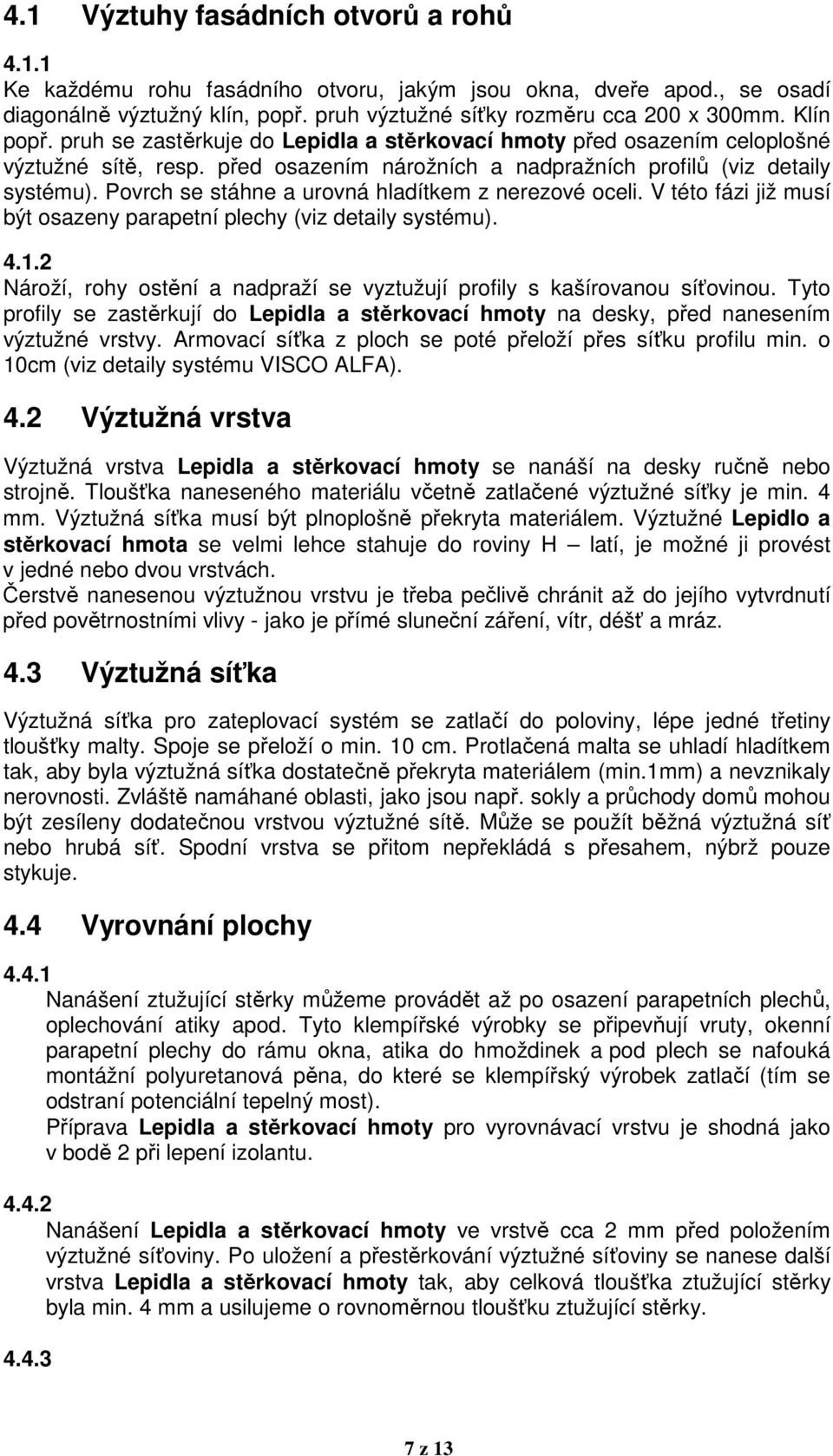

7 4.1 Výztuhy fasádních otvorů a rohů Ke každému rohu fasádního otvoru, jakým jsou okna, dveře apod., se osadí diagonálně výztužný klín, popř. pruh výztužné síťky rozměru cca 200 x 300mm. Klín popř. pruh se zastěrkuje do Lepidla a stěrkovací hmoty před osazením celoplošné výztužné sítě, resp. před osazením nárožních a nadpražních profilů (viz detaily systému). Povrch se stáhne a urovná hladítkem z nerezové oceli. V této fázi již musí být osazeny parapetní plechy (viz detaily systému) Nároží, rohy ostění a nadpraží se vyztužují profily s kašírovanou síťovinou. Tyto profily se zastěrkují do Lepidla a stěrkovací hmoty na desky, před nanesením výztužné vrstvy. Armovací síťka z ploch se poté přeloží přes síťku profilu min. o 10cm (viz detaily systému VISCO ALFA). 4.2 Výztužná vrstva Výztužná vrstva Lepidla a stěrkovací hmoty se nanáší na desky ručně nebo strojně. Tloušťka naneseného materiálu včetně zatlačené výztužné síťky je min. 4 mm. Výztužná síťka musí být plnoplošně překryta materiálem. Výztužné Lepidlo a stěrkovací hmota se velmi lehce stahuje do roviny H latí, je možné ji provést v jedné nebo dvou vrstvách. Čerstvě nanesenou výztužnou vrstvu je třeba pečlivě chránit až do jejího vytvrdnutí před povětrnostními vlivy - jako je přímé sluneční záření, vítr, déšť a mráz. 4.3 Výztužná síťka Výztužná síťka pro zateplovací systém se zatlačí do poloviny, lépe jedné třetiny tloušťky malty. Spoje se přeloží o min. 10 cm. Protlačená malta se uhladí hladítkem tak, aby byla výztužná síťka dostatečně překryta materiálem (min.1mm) a nevznikaly nerovnosti. Zvláště namáhané oblasti, jako jsou např. sokly a průchody domů mohou být zesíleny dodatečnou vrstvou výztužné sítě. Může se použít běžná výztužná síť nebo hrubá síť. Spodní vrstva se přitom nepřekládá s přesahem, nýbrž pouze stykuje. 4.4 Vyrovnání plochy Nanášení ztužující stěrky můžeme provádět až po osazení parapetních plechů, oplechování atiky apod. Tyto klempířské výrobky se připevňují vruty, okenní parapetní plechy do rámu okna, atika do hmoždinek a pod plech se nafouká montážní polyuretanová pěna, do které se klempířský výrobek zatlačí (tím se odstraní potenciální tepelný most). Příprava Lepidla a stěrkovací hmoty pro vyrovnávací vrstvu je shodná jako v bodě 2 při lepení izolantu Nanášení Lepidla a stěrkovací hmoty ve vrstvě cca 2 mm před položením výztužné síťoviny. Po uložení a přestěrkování výztužné síťoviny se nanese další vrstva Lepidla a stěrkovací hmoty tak, aby celková tloušťka ztužující stěrky byla min. 4 mm a usilujeme o rovnoměrnou tloušťku ztužující stěrky z 13

8 Výztužné Lepidlo a stěrkovací hmota se velmi lehce stahuje do roviny H latí. Podklad pod finální tenkovrstvou omítku musí být maximálně rovný. 4.5 Strojní nanášení Lepidlo a stěrkovací hmota se dodává ve 25 kg pytlích. Zpracovává se běžnými strojními omítačkami s domíchávačem (Rotomix nebo Rotoquirl). Pro nanášení lepidla lze použít speciální pistoli s tlakovým nebo elektrickým dálkovým ovládáním. Pro nanášení výztužné vrstvy se používá běžných zařízení pro nanášení jemných omítek. Racionální a efektivní je použití pistole také již pro lepení. Výhody Strojní nanášení lepicí a výztužné malty Urychlení prací Úspora pracovní síly a skladovací plochy Zpracování běžnými omítacími stroji 5. Penetrace pod omítku Povrchová úprava podkladu se provádí po úplném zavadnutí výztužné vrstvy, nejméně však po 3 dnech (závisí na teplotě a vlhkosti, v podzimním období se tato doba zvýší dvojnásobně - 6 dnů). Plocha se lehce přebrousí, strhnou se malé nerovnosti. Nesmí se však nikdy obnažit výztužná tkanina. U VKZS VISCO ALFA je možné volit z několika zrnitostí a struktur akrylátových vrchních omítek. Tomuto výběru podléhá i volba a použití systémové penetrace pro odpovídající typ vrchní omítky : Akrylátové zatírané a rýhované omítky Viscocryl P zředěný 100%vody. Speciální sortiment (např. Viscolit mozaika) Viscocryl P zředěný 100%vody. 6. Fasádní dekorativní profily Budou-li použity lehké dekorativní fasádní profily na VKZS VISCO ALFA platí ustanovení pro aplikaci profilů. Podklady vyžádejte u techniků Montako s.r.o. 7. Vrchní omítka 7.1 Příprava podkladu Před nanesením vrchní omítky musí být výztužné Lepidlo a stěrkovací hmota plně vytvrzena (v závislosti na povětrnosti asi po 5 dnech) a minimálně 24 hod napenetrována. Výztužná vrstva nesmí obsahovat nerovnosti a separační plochy, např. vlhkost od deště. Dle požadovaného typu omítkoviny se nanáší vrchní tenkovrstvé omítky na penetrovanou plochu (viz bod 5) jako rýhované nebo zatírané struktury ve předem zvolené zrnitosti a barevné škále dle vzorníků barev. Vrchní 8 z 13

9 omítky se mohou nanášet ručně nebo strojně. Pro zhotovení omítky je třeba zajistit dostatek pracovníků, omítka se napojuje mokrá do mokré. Nepřimíchávat žádné cizí materiály. Poznámka: Při všech nejasnostech ohledně zpracování vrchní omítky žádejte konzultaci. 7.2 Barevné řešení Vrchní omítky jsou dodávány a aplikovány jako probarvené. Přesto dle specifických podmínek stavby a druhu vrchní omítky dodáváme VKZS VISCO ALFA včetně fasádních barev dle vzorníku barev VISCOPALLETE. Na VKZS VISCO ALFA nesmí být bez dodatečných úprav aplikovány povrchové materiály s odrazivostí světla menší než 30%. Poznámka: Při všech nejasnostech ohledně zpracování a typu fasádní barvy žádejte konzultaci. Nepřimíchávat žádné cizí materiály. 8. Spotřeba Lepidlo a stěrkovací hmota jako lepicí malta nanášení v bodech s okrajovým lemem nebo cca 3-6 kg/m 2 v tenké vrstvě zubovou stěrkou velmi rovné plochy cca 3 kg/m 2 Tepelně izolační deska pěnový polystyren sraz na tupo, rozměr 500 x mm 1,00 m 2 /m 2 Lepidlo a stěrkovací hmota jako výztužná malta nanesení v tl. 4 5 mm cca 5-6 kg/m 2 Výztužná síťka zatlačena do třetiny až poloviny tl. malty 1,10 m 2 /m 2 Penetrace dle typu vrchní omítky cca 0,20 l/m 2 Vrchní omítka pastovitá (akrylátová omítka, silikátová omítka, zrnitost 1 mm cca 1,90 kg/m 2 silikonová omítka - zrnitost 1,2mm cca 2,2kg/m 2 struktura rýhovaná nebo zatíraná) zrnitost 1,5 mm cca 2,70 kg/m 2 zrnitost 2 mm cca 3,20 kg/m 2 Poznámka: Konkrétní spotřeba penetrace, fasádní barvy jakož vrchní omítky je závislá na podkladu a může se v závislosti na něm lehce odchylovat. Doporučujeme provedení testu přímo na stavbě. Na jednu stejnobarevnou plochu doporučujeme aplikovat pouze jednu výrobní šarži. Pokud to není možné z technologických důvodů dodržet, je nutné provést nejdříve kontrolu stejnobarevnosti suchých vzorků. 9. Dokončovací práce 9.1 Po provedení povrchové úpravy systému musí být dilatační spáry konstrukce upraveny na potřebnou šířku v celé hloubce izolačního systému a k původní dilataci a vyplněny poddajnou hmotou. Všechny spáry musí být v úrovni povrchu izolačního systému uzavřeny silikonovým nebo akrylátovým tmelem (u oken se 9 z 13

10 s výhodou používá těsnicí lepící pásek) tak, aby do izolačního systému nemohla vzniknout voda. Obvyklá šířka dilatačních spár konstrukce je cca 10 mm. Spáry konstrukce mezi izolačním systémem a okenními či dveřními rámy, dále parapetními plechy, atikovými plechy apod. se rovněž upravují silikonovými tmely obdobného odstínu jako je omítka nebo rám. Šířka spáry se pohybuje obvykle cca 4 mm viz obr. č. 12. Před demontáží lešení se opětně osadí nebo se provede údržba či povrchová úprava navazujících prvků (držáky okapových svodů, okapy, průvětrníky apod.). Tabulky s názvy ulic a s čísly montovat do připravených hmoždinek citlivě, aby nedošlo k protlačení zateplovacího systému. Osazení, nátěry a úpravy povrchů jakož i demontáž lešení je nutno provádět tak, aby nedošlo k případnému poškození či znečištění hotové fasády. 10. Zvláštní pokyny Při všech nejasnostech ohledně zpracování, podkladu nebo konstrukčních zvláštností žádejte konzultaci. Nepřimíchávat žádné cizí materiály. 11. Bezpečnostní pokyny 11.1 Maltová směs reaguje s vodou silně alkalicky, proto je potřeba bezpečnostními pokyny jednotlivých malt, které jsou uvedeny v technických listech nebo na obalu 11.2 Musí být dodržovány všeobecné předpisy bezpečnosti práce a technických zařízení při stavebních pracích, zejména pak předpisy pro práci ve výškách, pro stavbu lešení a závěsných lávek a práci na nich, pro práci s elektrickými přístroji podle platných norem 11.3 Je třeba dodržovat nejnovější hygienické předpisy, zákony, vyhlášky včetně doplňků a novel 11.4 Je třeba respektovat další ustanovení o bezpečnosti práce a ochraně zdraví obsažené v technických podmínkách pro používané materiály a výrobky. Pracovníci musí být s výše uvedenými předpisy prokazatelně seznámeni 12. Kontrola jakosti 12.1 Kontrola projektu Projekt musí minimálně obsahovat vyhodnocení staticky pokladu a návrh hmoždinek, tepelně technický výpočet, vlhkostní bilanci a splňovat požadavky platných českých norem. Musí být zpracován autorizovaným inženýrem v oboru pozemní stavby. Bezchybnost projektu kontroluje a přejímá zhotovitel, který 10 z 13

11 zajišťuje i potřebné úpravy a doplňky ve vztahu ke konkrétnímu izolačnímu systému Kontrola materiálů a výrobků Materiály a výrobky určené k zabudování do systému musí souhlasit se specifikací uvedenou v STO a konkrétní projektovou dokumentaci. Před použitím materiálů a výrobků do izolačního systému musí být mezi zhotovitelem a zástupcem objednavatele sepsán protokol o přejímce materiálů a výrobků. Materiály a výrobky se přejímají jak kvantitativně, tak kvalitativně a ukládají se na vhodném místě při dodržení skladovacích podmínek Při zahájení a v průběhu prací se provádí namátková kontrola materiálů a výrobků. Zejména se doporučuje namátková kontrola: - tepelného izolantu (cca 10 ks desek) z hlediska rozměrů, prohnutí, stavu hran - výztužné síťoviny (vzorky min. ze tří balení) vizuálně zkontrolovat zachování pravoúhlosti mřížky - obaly s Lepidlem a stěrkovací hmotou zda není překročena záruční doba - obaly s omítkovinami zda není překročena záruční doba a vizuálně u pastovitých omítek zda nedošlo ke znehodnocení (výskyt plísní apod.) Materiály nevyhovující nesmí být do stavby zabudovány Kontrola prováděných prací VKZS VISCO ALFA může provádět jen ten zhotovitel, který má pro uvedenou činnost oprávnění, a který má pracovníky proškolené firmou Montako s.r.o. a je držitelem Certifikátu k provádění VKZS VISCO ALFA. Kontrola kvality prováděných prací se provádí na ucelených částech tepelně izolačního systému i na celém objektu. Ve lhůtách po provedení rozhodujících technologických operací systému doporučuje se mezi zhotovitelem a zástupcem objednatele sepsat protokol o přejímce popřípadě zápis do stavebního deníku. V průběhu prací a tvrdnutí se doporučuje zhotoviteli průběžně zaznamenávat do stavebního deníku klimatické podmínky Rozhodující technické lhůty jsou: - ukončení přípravy podkladu systému - přilepení desek tepelného izolantu - ukončení přípravy vrstvy z desek tepelného izolantu pro provedení výztužné vrstvy (po přebroušení) - ukončení přípravy výztužné vrstvy pro provedení podkladu povrchové úpravy - vyschnutí povrchové úpravy systému Kontrola prováděných prací kvalifikovaně posoudí zejména: - soudržnost, rovinnost a dokonalé očištění podkladu systému - plochu a rozmístění lepícího tmelu na deskách tepelného izolantu - teplotu při provádění a tvrdnutí (průběžně) - přídržnost přilepených desek tepelného izolantu (namátkově) - tloušťku a kvalitu tepelného izolantu podle projektu - úpravu spár mezi deskami tepelného izolantu - dodržování vazeb desek v ploše a na nároží 11 z 13

12 - rovinnost povrchu vrstvy z tepelného izolantu před provedením výztužné vrstvy (po zbroušení vrstvy z tepelného izolantu) - počet, umístění a namátkově pevnost uchycení plastových talířových kotev - dodržování vzájemných přesahů síťoviny a jejího obalení přes hrany - rovinnost výztužné vrstvy, krytí výztužné síťoviny a min. vrstvu stěrky - struktura a barevnost povrchové úpravy systému - očištění navazujících konstrukcí od maltovin - pružné utěsnění všech spár a prostupů předepsaným způsobem 12.4 Závěrečná přejímka VKZS Závěrečná přejímka se provede po vyschnutí povrchové úpravy systému na celé budově. Přejímka zhodnotí výslednou kvalitu VKZS podle výsledků dílčích kontrol a případných nápravných opatření. Zhodnotí rovinnost, strukturu a barevnost VKZS celé budovy. 13. Skladování Suché maltové směsi uskladnit v suchu na dřevěné paletě, výztužnou síťku na stojato na paletách, profily skladovat na podložkách s vyloučením jejich deformace. Doba skladování u pytlovaného zboží 6 měsíců, u pastovitých omítek 1 rok. Pastovité zboží je nutno skladovat za teploty +5 až +35 C. 14. Přílohy - Řešení detailů VISCO ALFA systému - Schémata kotvení a vyztužování 12 z 13
