2 Standardní moduly Millenia 3 str. 186 Rozšiřitelné moduly str. 188 Rozšiřovací moduly pro XD10 a XD26 str. 1 Automatizační moduly Příslušenství str

3 Standardní moduly Millenia 3 Programování pomocí PC s využitím grafických symbolů FBD bo Ladder. Provedení s displejem bo provedení bez displeje Velikost 8 vstupů/ 4 výstupy bo 12 vstupů/ 8 výstupů Stručný popis Přístroj Millenium 3 řadíme do kategorie malých prog. automatů. Automat programujeme pomocí takzvaných funkčních bloků prostřednictvím PC. Jedná se o velmi efektivní tvorbu řídícího algoritmu, který odpovídá syntéze logických sítí pomocí hradel a dalších obvodů jako čítačů a časovačů. Navíc lze používat A/D převodník, Schmittův klopný obvod, aritmetické funkce, funkce pro archivaci dat atp. Výbornou pomůckou k programování sekvenčních funkcí je SFC diagram, který můžeme jednoduše kombinovat s funkčními bloky. Tento diagram se skládá z tzv. kroků a podmík pro přechod do následujícího kroku. Velmi jednoduše lze takto implementovat funkci jednoduchého manipulátoru apod. Složitější logické funkce lze sdružit do maker a tím velmi zpřehlednit celkovou strukturu programu. Vzhledem k velké zkušenosti projektantů s návrhem releových řídících systémů existuje i další způsob tvorby algoritmu a to pomocí jazyka Ladder. Jde o způsob programování, vycházející ze symbolů releové techniky. Stejnosměrné verze mohou využít některé ze vstupů jako analogové v rozsahu 0-10V. U verze s tranzistorovým výstupem může výstup pracovat v režimu PWM. Technické parametry Napájecí napětí -240 VAC Jmenovité napětí až 240 VAC ( 15 až +10 %) Frekvence 50/ 60 Hz ( 6 až +4 %) 10 ms Příkon 7 VA (CD12), 11 VA (CD20) Napájecí napětí 24 VDC Jmenovité napětí 24 VDC (-20 až + 25 %) 1 ms Příkon 3 W (CD12S), 6 W (CD20R) Charakteristiky vstupů -240 VAC až 240 VAC 0,6 ma 350 kω > 79 VAC < 40 VAC Charakteristiky vstupů 24 VDC 24 VDC 4 ma 7,4 kω > 15 VDC < 5 VDC Doba odezvy 1 až 2 cykly automatu Typ senzoru PNP Charakteristiky analogových vstupů 24 VDC Měřící rozsah 0 až 10 VDC (bo 0 až Un) 12 kω Maximální vstupní napětí 30 VDC Rozlišení 8 bitů Doba převodu 1 cykl automatu Maximální délka kabelu 10 m (stíněný kabel) Doporučená hodnota vst. potenciometru 2,2 kω/ 0,5 W Charakteristiky releových výstupů Spínané napětí 5 až 30 VDC, 24 až 250 VAC Jmenovitý proud 8 A odporová zátěž Minimální spínaný proud 10 ma (pro 12 V) Mechanická životnost 10 7 sepnutí Charakteristiky statických výstupů Typ výstupního tranzistoru PNP Výstupní napětí 19,2 až 30 VDC Výstupní proud 0,5 A Úbytek napětí v sepnutém stavu < 2 V (pro 0,5 A) Všeobecné charakteristiky Homologace UL, CSA, GL s vyjímkou 88932x Shoda s normami 73/23/EEC : EN(IEC) Shoda s normami EMC 89/336/EEC : EN(IEC) (Zóna B); EN(IEC) EN(IEC) Stupeň krytí IP20 svorky; IP40 z čelního palu Provozní teplota -20 až +55 C Skladovací teplota -40 až + C Relativní vlhkost 95 % bez kondenzace 186

4 Rozměry 71,2 59,9 CB12 124,6 113,3 CB ,4 57,4 71,2 59,9 CD12 124,6 113,3 CD20 ESC + A B OK 35 ESC + A B OK ,5 59,5 Obj. č. Popis Napětí Vstupy Výstupy Millenium 3 CB12R, bez displeje 24 V ss 8 4 (relé) Millenium 3 CB12R, bez displeje -240 V st 8 4 (relé) Millenium 3 CB12R, bez displeje 24 V st 8 4 (relé) Millenium 3 CB20R, bez displeje 24 V ss 12 8 (relé) Millenium 3 CB20R, bez displeje -240 V st 12 8 (relé) Millenium 3 CB20R, bez displeje 24 V st 12 8 (relé) Millenium 3 CD12R, s displejem 24 V ss 8 4 (relé) Millenium 3 CD12S, s displejem 24 V ss 8 4 (statické, z čehož 1 PWM) Millenium 3 CD12R, s displejem -240 V st 8 4 (relé) Millenium 3 CD12R, s displejem 24 V st 8 4 (relé) Millenium 3 CD12R, s displejem 12 V ss 8 4 (relé) Millenium 3 CD20R, s displejem 24 V ss 12 8 (relé) Millenium 3 CD20S, s displejem 24 V ss 12 8 (statické, z čehož 4 PWM) Millenium 3 CD20R, s displejem -240 V st 12 8 (relé) Millenium 3 CD20R, s displejem 24 V st 12 8 (relé) Millenium 3 CD20R, s displejem 12 V ss 12 8 (relé) Millenium 3 startovní sada včetně CD12R, 24 V ss 8 4 (relé) Millenium 3 startovní sada včetně CD12R, -240 V st 8 4 (relé) Millenium 3 startovní sada včetně CD20R, 24 V ss 12 8 (relé) Millenium 3 startovní sada včetně CD20R, -240 V st 12 8 (relé) Připojovací kabel PC comport - Millenium Bezdrátové připojení PC - Millenium Paměťový modul EEPROM Millenium Připojovací kabel PC USB - Millenium Programové vybavení základní verze Programové vybavení doplňující základní verzi Programové vybavení plná verze 187

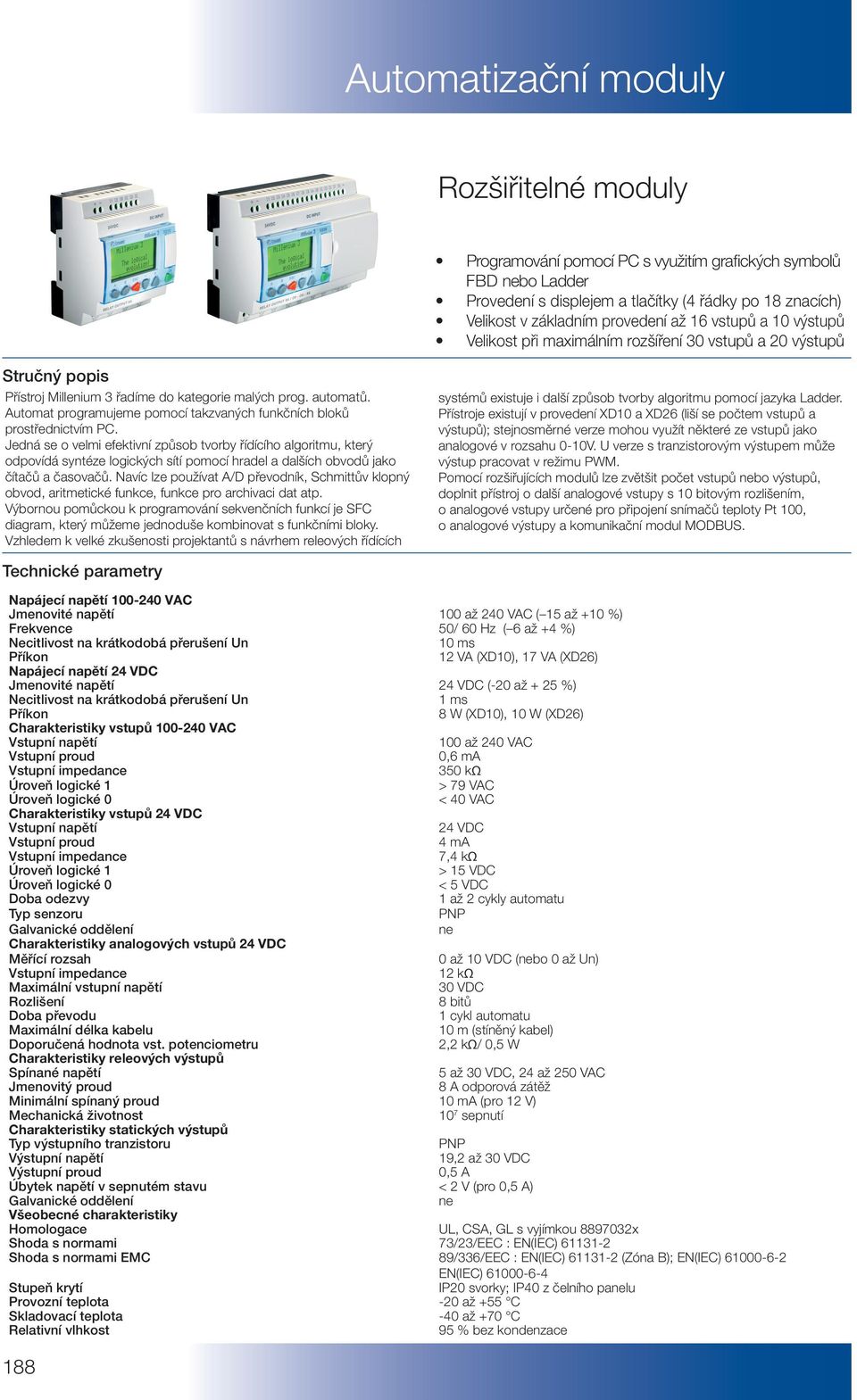

5 Rozšiřitelné moduly Programování pomocí PC s využitím grafických symbolů FBD bo Ladder Provedení s displejem a tlačítky (4 řádky po 18 znacích) Velikost v základním provedení až 16 vstupů a 10 výstupů Velikost při maximálním rozšíření 30 vstupů a 20 výstupů Stručný popis Přístroj Millenium 3 řadíme do kategorie malých prog. automatů. Automat programujeme pomocí takzvaných funkčních bloků prostřednictvím PC. Jedná se o velmi efektivní způsob tvorby řídícího algoritmu, který odpovídá syntéze logických sítí pomocí hradel a dalších obvodů jako čítačů a časovačů. Navíc lze používat A/D převodník, Schmittův klopný obvod, aritmetické funkce, funkce pro archivaci dat atp. Výbornou pomůckou k programování sekvenčních funkcí je SFC diagram, který můžeme jednoduše kombinovat s funkčními bloky. Vzhledem k velké zkušenosti projektantů s návrhem releových řídících systémů existuje i další způsob tvorby algoritmu pomocí jazyka Ladder. Přístroje existují v provedení XD10 a XD26 (liší se počtem vstupů a výstupů); stejnosměrné verze mohou využít některé ze vstupů jako analogové v rozsahu 0-10V. U verze s tranzistorovým výstupem může výstup pracovat v režimu PWM. Pomocí rozšiřujících modulů lze zvětšit počet vstupů bo výstupů, doplnit přístroj o další analogové vstupy s 10 bitovým rozlišením, o analogové vstupy určené pro připojení snímačů teploty Pt, o analogové výstupy a komunikační modul MODBUS. Technické parametry Napájecí napětí -240 VAC Jmenovité napětí až 240 VAC ( 15 až +10 %) Frekvence 50/ 60 Hz ( 6 až +4 %) 10 ms Příkon 12 VA (XD10), 17 VA (XD26) Napájecí napětí 24 VDC Jmenovité napětí 24 VDC (-20 až + 25 %) 1 ms Příkon 8 W (XD10), 10 W (XD26) Charakteristiky vstupů -240 VAC až 240 VAC 0,6 ma 350 kω > 79 VAC < 40 VAC Charakteristiky vstupů 24 VDC 24 VDC 4 ma 7,4 kω > 15 VDC < 5 VDC Doba odezvy 1 až 2 cykly automatu Typ senzoru PNP Charakteristiky analogových vstupů 24 VDC Měřící rozsah 0 až 10 VDC (bo 0 až Un) 12 kω Maximální vstupní napětí 30 VDC Rozlišení 8 bitů Doba převodu 1 cykl automatu Maximální délka kabelu 10 m (stíněný kabel) Doporučená hodnota vst. potenciometru 2,2 kω/ 0,5 W Charakteristiky releových výstupů Spínané napětí 5 až 30 VDC, 24 až 250 VAC Jmenovitý proud 8 A odporová zátěž Minimální spínaný proud 10 ma (pro 12 V) Mechanická životnost 10 7 sepnutí Charakteristiky statických výstupů Typ výstupního tranzistoru PNP Výstupní napětí 19,2 až 30 VDC Výstupní proud 0,5 A Úbytek napětí v sepnutém stavu < 2 V (pro 0,5 A) Všeobecné charakteristiky Homologace UL, CSA, GL s vyjímkou 88932x Shoda s normami 73/23/EEC : EN(IEC) Shoda s normami EMC 89/336/EEC : EN(IEC) (Zóna B); EN(IEC) EN(IEC) Stupeň krytí IP20 svorky; IP40 z čelního palu Provozní teplota -20 až +55 C Skladovací teplota -40 až + C Relativní vlhkost 95 % bez kondenzace 188

6 Rozměry 71,2 59,9 XD10 124,6 113,3 XD26 ESC + A B OK 35 ESC + A B OK ,5 59,5 Obj. č. Popis Napětí Vstupy Výstupy Millenium 3 XD10R, s možností rozšíření 24 V ss 6 4 (relé) Millenium 3 XD10S, s možností rozšíření 24 V ss 6 4 (statické, z čehož 1 PWM) Millenium 3 XD10R, s možností rozšíření -240 V st 6 4 (relé) Millenium 3 XD10R, s možností rozšíření 24 V st 6 4 (relé) Millenium 3 XD26R, s možností rozšíření 24 V ss (relé) Millenium 3 XD26S, s možností rozšíření 24 V ss (statické, z čehož 4 PWM) Millenium 3 XD26R, s možností rozšíření -240 V st (relé) Millenium 3 XD26R, s možností rozšíření 24 V st (relé) Millenium 3 XD26R, s možností rozšíření 12 V ss (relé) Millenium 3 startovní sada včetně XD26R, 24 V ss (relé) Millenium 3 startovní sada včetně XD26R, -240 V st (relé) Připojovací kabel PC comport - Millenium Bezdrátové připojení PC - Millenium Paměťový modul EEPROM Millenium Připojovací kabel, PC USB - Millenium Programové vybavení základní verze Programové vybavení doplňující základní verzi Programové vybavení plná verze 189

7 Rozšiřovací moduly pro XD10 a XD26 Moduly jsou napájeny přes sběrnici základní jednotky Maximálně lze použít dva rozšiřující moduly Stručný popis Pomocí rozšiřujících modulů lze zvětšit počet digitálních vstupů bo výstupů, doplnit přístroj o další analogové vstupy s 10 bitovým rozlišením, o analogové vstupy určené pro připojení snímačů teploty Pt, o analogové výstupy a komunikační modul MODBUS. Moduly se připojují na sběrnici základní jednotky přes koktor z pravé strany. Je-li třeba použít dvou rozšiřujících modulů, musí být jedním z modulů modul středový (tzv. sendvič). Velikost při maximálním rozšíření je 30 vstupů a 20 výstupů. Technické parametry Napájecí napětí -240 VAC Jmenovité napětí až 240 VAC ( 15 až +10 %) Frekvence 50/ 60 Hz ( 6 až +4 %) 10 ms Napájecí napětí 24 VDC Jmenovité napětí 24 VDC (-20 až + 25 %) 1 ms Charakteristiky vstupů -240 VAC až 240 VAC 0,6 ma 350 kω > 79 VAC < 40 VAC Charakteristiky vstupů 24 VDC 24 VDC 4 ma 7,4 kω > 15 VDC < 5 VDC Typ senzoru PNP Charakteristiky analogových vstupů 24 VDC (platí pro XA ) Měřící rozsah 0 až 10 V; 0-20 ma; -25 až 125 C 18 kω (napěťí); 250 Ω (proud) Maximální vstupní napětí / proud 30 VDC / 30mA Rozlišení 10 bitů Doba převodu 1 cykl automatu Maximální délka kabelu 10 m (stíněný kabel) Charakteristiky releových výstupů Spínané napětí 5 až 30 VDC, 24 až 250 VAC Jmenovitý proud 8 A odporová zátěž Minimální spínaný proud 10 ma (pro 12 V) Mechanická životnost 10 7 sepnutí Charakteristiky analogových výstupů (platí pro XA ) Výstupní rozsah 0 až 10 V Maximální výstupní proud 10 ma Rozlišení 10 bitů Doba převodu 1 cykl automatu Všeobecné charakteristiky Homologace UL, CSA, GL s vyjímkou 88932x Shoda s normami 73/23/EEC : EN(IEC) Shoda s normami EMC 89/336/EEC : EN(IEC) (Zóna B); EN(IEC) EN(IEC) Stupeň krytí IP20 svorky; IP40 z čelního palu Provozní teplota -20 až +55 C Skladovací teplota -40 až + C Relativní vlhkost 95 % bez kondenzace 1

8 Rozměry XR06 XR10, XR 14 a XE10 35, , ,4 Obj. č. Popis Napětí (přes logický modul) Vstupy Výstupy (relé) Rozšiřovací modul XR06 24 V ss Rozšiřovací modul XR V st Rozšiřovací modul XR06 24 V st Rozšiřovací modul XR06 12 V ss Rozšiřovací modul XR10 24 V ss Rozšiřovací modul XR V st Rozšiřovací modul XR10 24 V st Rozšiřovací modul XR10 12 V ss Rozšiřovací modul XR14 24 V ss Rozšiřovací modul XR V st Rozšiřovací modul XR14 24 V st Rozšiřovací modul XR14 12 V ss Analogový rozšiřovací modul XA04 24 V ss 2 (analogové) 2 (analogové/pwm) Rozšiřovací sendvičový modul XE10 24 V ss 6 4 (z čehož 1 přepínací) Rozšiřovací sendvičový modul XE V st 6 4 (z čehož 1 přepínací) Rozšiřovací sendvičový modul XE10 24 V st 6 4 (z čehož 1 přepínací) 191

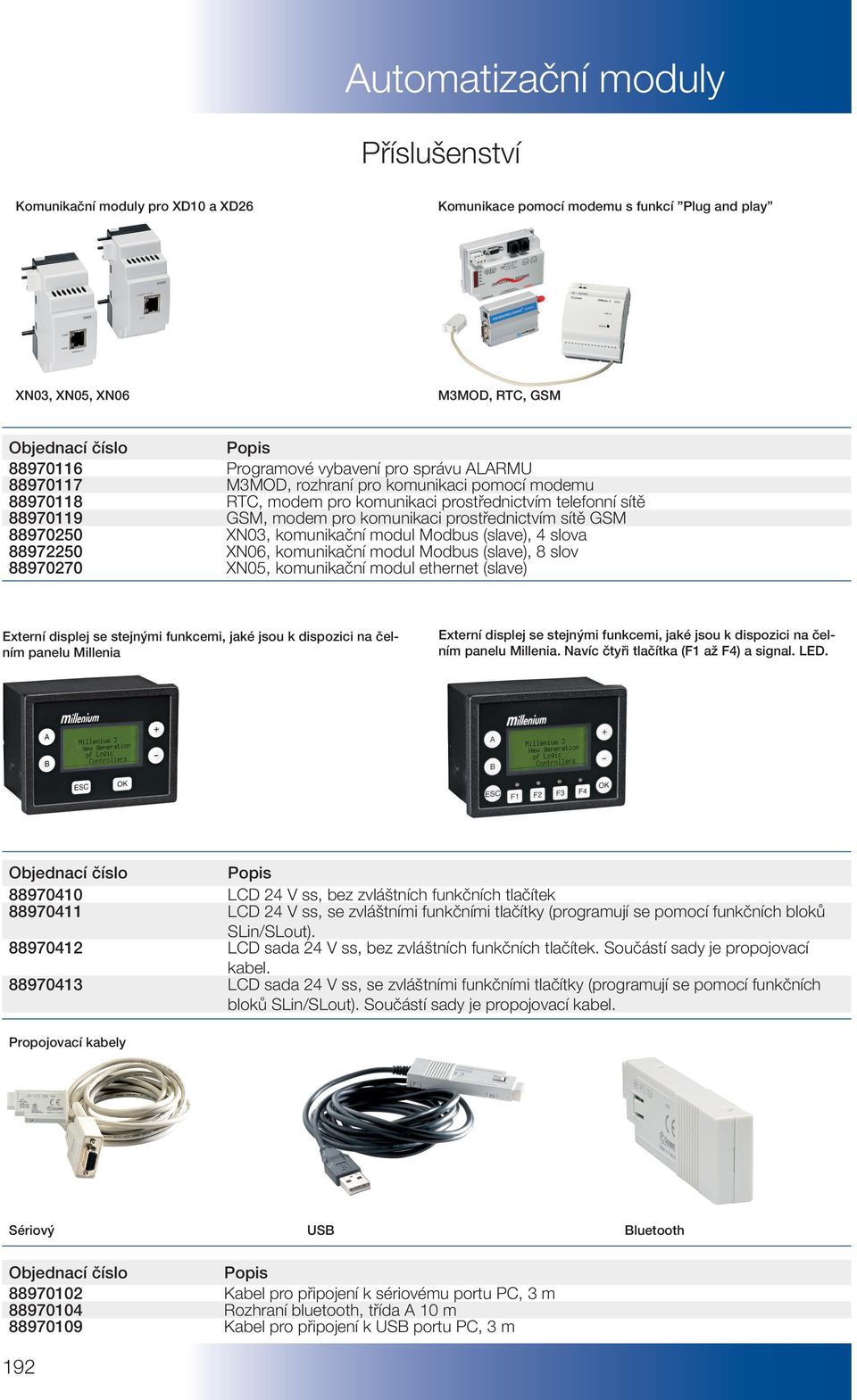

9 Příslušenství Komunikační moduly pro XD10 a XD26 Komunikace pomocí modemu s funkcí Plug and play XN03, XN05, XN06 M3MOD, RTC, GSM Objednací číslo Popis Programové vybavení pro správu ALARMU M3MOD, rozhraní pro komunikaci pomocí modemu RTC, modem pro komunikaci prostřednictvím telefonní sítě GSM, modem pro komunikaci prostřednictvím sítě GSM XN03, komunikační modul Modbus (slave), 4 slova XN06, komunikační modul Modbus (slave), 8 slov 8892 XN05, komunikační modul ethert (slave) Externí displej se stejnými funkcemi, jaké jsou k dispozici na čelním palu Millenia Externí displej se stejnými funkcemi, jaké jsou k dispozici na čelním palu Millenia. Navíc čtyři tlačítka (F1 až F4) a signal. LED. Objednací číslo Popis LCD 24 V ss, bez zvláštních funkčních tlačítek LCD 24 V ss, se zvláštními funkčními tlačítky (programují se pomocí funkčních bloků SLin/SLout) LCD sada 24 V ss, bez zvláštních funkčních tlačítek. Součástí sady je propojovací kabel LCD sada 24 V ss, se zvláštními funkčními tlačítky (programují se pomocí funkčních bloků SLin/SLout). Součástí sady je propojovací kabel. Propojovací kabely Sériový USB Bluetooth Objednací číslo Popis Kabel pro připojení k sériovému portu PC, 3 m Rozhraní bluetooth, třída A 10 m Kabel pro připojení k USB portu PC, 3 m 192

10 Teplotní čidlo 24 V ss Objednací číslo Popis Snímač teploty vnitřní, -10 C až +40 C, IP Teplotní snímač do klimatizačních rozvodů, -10 C až +60 C, IP65 (kryt) a IP30 (snímač) Snímač teploty venkovní, -10 C až +40 C, IP Ponorné teplotní čidlo 1 m, sonda f6 mm, -10 C až +150 C, IP65 (kryt) a IP67 (snímač) Ponorné teplotní čidlo 1 m, sonda f6 mm, -40 C až +20 C, IP65 (kryt) a IP67 (snímač) Ostatní příslušenství určené pro Millenium 3 Potenciometr Montážní rámeček čelního palu Napájecí zdroj Různé typy kontaktů Objednací číslo Popis Převodník vstupního signálu 0-20 ma / 0-10 V (4 vstupy / 4 výstupy), šířka 17,5 mm Potenciometr pro montáž do palu, IP65, Ø22,5 mm Převodník výstupního signálu PWM / 0-10 V, šířka 17,5 mm Převodník PT, 0-10 V, -40 C až +40 C, provozní napětí 24 V ss, šířka 17,5 mm Převodník PT, 0-10 V, 0 C až +250 C, provozní napětí 24 V ss, šířka 17,5 mm Napájecí zdroj 24 W, vstup -240 V st, výstup 12 V ss, šířka 54 mm Napájecí zdroj 30 W, vstup -240 V st, výstup 24 V ss, šířka 54 mm Napájecí zdroj 60 W, vstup -240 V st, výstup 24 V ss, šířka 72 mm Sada koktorů pro CD12 bo CB Sada koktorů pro CD20 bo CB Montážní rámeček IP67, 4 moduly (CD12) Montážní rámeček IP67, 8 modulů (CD20) Montážní rámeček, IP67 10 modulů (XD26 + rozšíření) 193
