BAKALÁŘSKÁ PRÁCE LS 2011/2012

Transkript

1

2 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY OBSAH: A SOUHRNNÁ ČÁST B STAVEBNÍ ČÁST C STATICKÁ ČÁST D ČÁST REALIZACE STAVEB E ČÁST TZB F POŽÁRNÍ BEZPEČNOST BAKALÁŘSKÁ PRÁCE LS 2011/2012 G - INTERIÉR Název: BYDLENÍ U ŘEKY Stavba: Řadové rodinné domy, Praha 5 - Smíchov Vypracovala: Ateliér: Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT

3 OBSAH: A SOUHRNNÁ ČÁST 1. Průvodní zpráva 1.1 Identifikační údaje 1.2 Podklady 1.3 Základní údaje charakterizující stavbu 1.4 Charakteristika území 1.5 Účel stavby 1.6 Požadavky na výstavbu 2. Souhrnná technická zpráva Urbanistické řešení Architektonické řešení Dispoziční řešení Konstrukčně stavební řešení Technické zařízení budovy Provádění stavby Požární ochrana 3. Výkresová část A 01. Celková koordinační situace 1. Průvodní zpráva 1.1 Identifikační údaje Projekt: Bakalářská práce Zpracovatel: Markéta Procházková Ateliér: doc. Ing. arch. Vladimír Krátký, dipl. arch. Luis Marques Název stavby: Řadové rodinné domy Místo stavby: Praha 5 - Smíchov Stupeň dokumentace: Dokumentace pro stavební povolení 1.2 Podklady Architektonická studie Geologická mapa ČR Snímek katastrální mapy 1.3 Základní údaje charakterizující stavbu Domy mají obdélníkový půdorys. Vstupní podlaží je otevřené s krytým zádveřím. Obytné prostory se nachází od 1. NP výše. Jednotlivá podlaží jsou v horizontánlím směru různě zasunuta nebo vysunuta směrem k řece. Zastavěná plocha: dům A 68 m 2 / dům B 68 m 2 / dům C 68 m 2 Obestavěný prostor: dům A 240 m 3 / dům B 220 m 3 / dům C 165 m 3 Podlahová plocha: dům A 185 m 2 / dům B 165 m 2 / dům C 90 m Charakteristika území Stavební pozemek se nachází na Smíchově v městské části Praha 5 zhruba 10 minut od centra. V dané lokalitě se nachází sídla různých podniků, továrny, pivovar a nádraží, což dodává čtvrti industriální charakter. Jedná se rovinný úzký dlouhý pozemek na břehu řeky Vltavy (tzv. náplavka), jejíž hladina se pohybuje okolo 3 metrů pod úrovní pozemku, s výhledem na Vyšehrad a ostrov Císařská louka. Od řeky na východě jej dělí stávající opěrná zeď, na západě pak sousedí s ulicí Strakonická, která je zhruba 4 metry nad úrovní pozemku a ze které je také přístup i příjezd na pozemek. V současné době je pozemek využíván jako skladovací plocha průmyslových či stavebních firem. Základovou půdu tvoří nezpevněné sedimenty s proměnlivým mineralogickým složením i zrnitostí. Domy jsou napojeny na jednotnou kanalizační stoku, středotlaký plynovod a silové vedení na Strakonické ulici. Pro napojení na veřejný vodovodní řad je zřízen řad nový. 1.5 Účel stavby Objekt bude využívány výhradně k bydlení. Všechny domy mají kryté parkovací stání, místo pro loď a vstupní část v 1. NP, jedno až dvě obytná podlaží ve 2. a 3. NP a některé mají navíc nad posledním podlažím prosklenou galerii. 1.6 Požadavky na výstavbu Veškeré práce a činnosti spojené s projektovou činností a výstavbou budou prováděny dle příslušných platných zákonů a vyhlášek. Dále budou dodrženy zásady dle platných ČSN a EN. Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT A SOUHRNNÁ ČÁST 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT A SOUHRNNÁ ČÁST 2

4 2. Souhrnná technická zpráva Urbanistické řešení Celý pozemek je rozdělen do dvou základních zón větší pro bydlení a menší věřejná. Na pozemku je navrženo celkem pět bloků po sedmi řadových domech. Všechny domy jsou orientovány V-Z a nachází se u východního okraje parcely těsně u břehu řeky. Důležitým prvkem je také budova určená pro veřejné služby (restaurace, půjčovna lodí apod.), promenáda s mětským mobiliářem, molo nad řekou a v neposlední řadě také nově navržená pěší lávka. Ta spojuje řešený břeh Vltavy s ostrovem Císařská louka, která slouží jako veřejná rekreační plocha. Pěší lávka také umožňuje přístup pro pěší přicházející směrem od Smíchovského nádraží na pozemek. Podél celého pozemku vede jednosměrná jednoproudá komunikace napojená na jižním a východním konci pozemku na Strakonickou ulici, čímž zajišťuje propojení s okolním dopravním systémem. Od pěší plochy komunikaci dělí pruh šikmých parkovacích stání a pro obyvatele domů je navíc umožněn příjezd vozidlem přímo k vlastnímu domu Architektonické řešení Vzhled domů i materiály použité na jeho výstavbu čerpají inspiraci z industriálního prostředí, v němž se objekty nachází. Tvarové řešení vychází z inspirace ocelovými kontejnery používanými na převoz či skladování stavebních a dalších materiálů a produktů. Každé podlaží domů je tak tvořeno modulem či kvádrem, který je vysunutý směrem k řece či na opačnou stranu. Vzhledem k možnému riziku záplav jsou tyto moduly vysazeny na společném soklu otevřeného vstupního podlaží, kde prostory jednotlivých domů dělí podélné nosné zdi. V této části se nachází i krytý vstup, jehož fasádu tvoří skleněné tvarovky Profilit, které mají dále analogii nad modulem posledního podlaží v podobě proskleného box s výhledem na okolí. Dominantním materiálem je však kov, a to konkrétně hladký cortenový plech na fasádě, který vyniká svou odolností vůči povětrnostním vlivům, a také odkazuje na inspiraci industriálním prostředím. prostorů nášlapnou vrstvu tvoří dřevěné vlysy, ve více namáhaných prostorech pak keramická dlažba nebo cementová podlahová stěrka. Vnitřní povrchové úpravy tvoří převážně vápenocementové omítky, ve vlhkých prostorách je keramický obklad nebo cementová stěrka. Venkovní povrchové úpravy v 1. NP tvoří cementová stěrka kombinovaná a provětrávaným obkladem ze skleněných tvarovek Technické zařízení budovy Domy jsou napojeny na jednotnou kanalizační stoku pod ulicí Strakonická přes revizní a přečerpávací šachtu. Dále jsou napojeny na středotlaký plynovod vedený také pod ulicí Strakonická. Napojení na silové vedení je na nadzemní vedení na Strakonické ulici. Veřejný vodovodní řad se nachází u ulice Moulíkova a odtud je navržen nový řad vedoucí k objektu. U domů jsou zřízeny přípojkové skříně s příslušnými měřiči a uzávěry. Vytápění zajišťuje plynový kotel umístěný v jednotlivých domech Provádění stavby V průběhu stavby bude daný stavební prostor oplocen, aby se zabránilo vniknutí nepovolaných osob. Na samotném staveništi se pak nachází potřebné plochy pro sladování stavebního a dalšího materiálu a také zázemí pro pracovníky. Na stavbu je dále navržen samostavitelný věžový jeřáb pro manipulaci se stavebním materiálem a dalších prvků. Pracovnící musí respektovat navržená bezpečnostní opatření. S ohledem na ochranu životního prostředí jsou navržena opatření pro skladování odpadu a zacházení s toxickými látkami Požární ochrana Každý z domů tvoří jeden požární úsek opatřený kouřovými hlásiči. Případný požární zásah bude veden vně objektu z přilehlé plochy nebo příjezdové komunikace. Voda pro hašení bude čerpána z řeky Dispoziční řešení V zásadě se domy dělí na domy s jedním nebo dvěma obytnými podlažími. Bez ohledu na dispoziční řešení se v 1. NP nachází vstupní prostor či zádveří a také menší technická místnost sloužící případně také pro skladování sezónních věcí. U domů s jedním obytným podlažím dělí schodiště prostor na denní a noční zónu. Denní zóna je orientovaná na východ k řece, kde je využito posuvných fransouzských oken. Noční zóna je pak otočena na západ a pro větší soukromí jsou zde okna s parapety. Domy se dvěma obytnými podlažími je denní zóna v nižším podlaží a noční zóna pak v podlaží vyšším Konstrukčně stavební řešení Celý objekt je řešen jako stěnový monolitický železobetonový se stěnami tl. 180 mm. Domy jsou založeny s ohledem na dané podmínky na společných základech a to na pilotách, na které je přenášeno zatížení od stěn postřednictvím betonových prahů. Jednotlivé domy jsou však od sebe dilatovány. Stopní konstrukce jsou opět železobetonové monolitické jednosměrně pnuté. Schodiště tvaru U je monolitické železobetonové bez mezipodesty tvořené lomenou deskou. Zastřešení tvoří plochá střechy s inverzní skladbou odvodněná dvojicí střešních vpustí. Fasáda domů je provětrávaná zateplená minerální vlnou s vnějším obkladem z cortenového plechu. Zateplení 1. NP tvoří desky EPS. Prosklený box má ocelovou kontrukci z urzavřených Jäckl profilů a je zastřešen plochou střechou s nosnou vrstvou z trapézového plechu. Podlahy jsou navrženy v závislosti na provozu v dané místnosti. Kromě 1.NP je využito podlahového vytápění. Ve většině obytných MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT A SOUHRNNÁ ČÁST 3 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT A SOUHRNNÁ ČÁST 4

5

6 B KONSTRUKČNÍ ČÁST OBSAH: 1. Technická zpráva 1.1 Popis objeku 1.2 Zemní práce a příprava území 1.3 Základy 1.4 Hydroizolace 1.5 Horizontální nosné konstrukce 1.6 Vertikální nosné konstrukce 1.7 Schodiště 1.8 Střecha 1.9 Fasáda 1.10 Příčky 1.11 Podlahy 1.12 Výplně otvorů 1.13 Tepelná a akustická izolace 1.14 Vnitřní povrchové úpravy 1.15 Zámečnické, klempířské a truhlářské B 15. Tabulka oken B 16. Tabulka dveří B 17. Tabulka klempířských výrobků B 18. Tabulka záměčnických výrobků B 19. Tabulka trzhlářských výrobků B 20.a Skladby podlah B 20.a Skladby podlah B 21. Skladby střech 2. Výkresová část B 01. Výkres základů B 02. Půdorys 1. NP B 03. Půdorys 2. NP B 04. Půdorys 3. NP a výkres střechy - dům C B 05. Výkres střechy B 06. Podélný řez B 07. Příčný řez B 08. Jižní pohled B 09. Východní pohled B 10. Detail A napojení terénu na fasádu B 11. Detail B napojení fasády na venkovní podhled B 12.a Detail C osazení okna (půdorysný řez) B 12.b Detail C osazení okna (svislý řez) B 13. Detail D atika ploché střechy B 14. Detail E osazení skleněného zábradlí Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT B KONSTRUKČNÍ ČÁST 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT B KONSTRUKČNÍ ČÁST 2

7 1. Technická zpráva 1.1 Popis objeku Řešeným objektem jsou řadové rodinné domy u Vltavy na Smíchově na Praze 5. Domy mají dvě až čtyři nadzemní podlaží a tvoří je jednotlivé kvádry, které jsou vysouvány nebo zasouvány vůči ostatním. 1. NP je polootevřené a slouží pro parkování vozidla a dále je zde zádvěří, které je již součástí interiéru. Obytné prostory jsou umístěny z důvodu rizika záplav do vyšších nadzemních podlaží. Jednotlivé obytné místnosti dělí schodiště umístěné uprostřed domu spolu s prostory jako šatna, WC nebo technická místnost. Směrem k řece se domy otevírají procklenou fasádou s francouzskými okny a naopak ke komunikaci je fasáda uzavřenější, jsou zde okna s parapety. 1.2 Zemní práce a příprava území Před zahájením prací na základových konstrukcích bude ostraněna stávající povrchová vrstva na pozemku spolu s částí zeminy, která bude odvezena mimo staveniště. Poté budou vykopány rýhy pro betonové prahy. 1.3 Základy Vzhledem k proměnlivému složení základové půdy bude stavba založena na pilotách o průměru 600 mm sahajících do únosnějších zemin v úrovni dna řeky. Pro přenesení zatížení budou nad pilotami vybetonovány pasy z železobetonu. Mezi pasy bude proveden stěrkopískový podsyp a na něm podkladní beton s Kari sítí tloušťky 150 mm s hlazeným povrchem jako podklad pro hydroizolaci a následující finální vrstvy. 1.4 Hydroizolace Izolace stavby proti zemní vlhkosti je provedena ze dvou asfaltových pásů tloušťky 2x2,5 mm, která je kladena na vyrovnaný povrch podkladního betonu. Izolace probíhá pod celou stavbou nad společnými základovými konstrukcemi. Dále je chráněna pod nosnými stěnami cementovým potěrem tloušťky 50 mm, pod pojízdnou plochou cementovým potěrem tloušťky 20 mm a pod podlahou zádvěří tepelnou izolací tloušťky 160 mm Horizontální nosné konstrukce Nosné stěny domů jsou monolitické železobetonové tloušťky 180 mm. Obvodové stěny u okenních otvorů mají tloušťku 200 mm. Dělící stěny v 1. NP jsou navrženy také jako monolitické železobetonové z důvodu větší odolnosti při případných záplavách. Stěny budou bedněny systémovým stěnovým bedněním a následně vybetonovány. Při betonování nosných stěn sousedních domů bude využito nejprve oboustranné bednění a poté bedněné jednostranné s vložením dilatace z XPS tloušťky 50 mm. U krajního domu jsou pak v kombinaci se stěnami navrženy monolitické železobetonové sloupy o rozměru 360x600 mm. Pro jejich vybetonování je využito systémové sloupové bednění. 1.6 Vertikální nosné konstrukce Stropní i střešní desky jsou monolitické železobetonové jednosměrně pnuté. Navržená tloušťka je 220 mm, aby deska odolala ohybovým momentům u prostup schodiště. K vybetonování desek je využito stolové bednění. 1.7 Schodiště Vertikální komunikaci ve všech domech tvoří monolitické železobetonové schodiště tvaru U Má zalomenou desku bez mezipodesty a tvoří schodišťové zrcadlo o rozměru 550x1000 mm. Šířka ramene je 1000 mm, výška stupně 185 mm a šířka stupně 260 mm. Zábradlí je skleněné, tloušťky 15 mm kotvené pomocí nerez úchytů a chemických kotev do schodišťové desky a stropních desek. 1.8 Střecha Zastřešení domů tvoří plochá střecha s inverzní skladbou. Spádová vrstva je z lehčeného betonu tloušťky mm. Následuje geotextilie, hydroizolační vrstva z fólie PVC a opět geotextilie. Tepelná izolace z extrudovaného polysytyrenu má tloušťku 200 mm. Poslední vrstvou je prané kamenivo frakce mm na separační textilii v tloušťce 50 mm. Zastřešení galerie tvoří nosná vrstva z trapézového plechu, na kterém je parozábrana a spádové klíny z minerální vlny. Hydroizolační vrstvu tvoří mechanicky kotvená fólie PVC. 1.9 Fasáda Fasáda od 2. NP výš je provětrávaná, zateplená minerální vlnou tloušťky 150 mm, která je chráněná difuzní fólií. Nosný rošt z J profilů 55x50x10 mm kotvených k nosné železobetonové konstrukci L konzolami 190x60x60 mm tvoří větranou mezeru tloušťky 50 mm a je na něj kotven vnější obklad z hladkých desek z cortenového plechu tloušťky 3 mm. Fasáda v 1. NP je kontaktní, zateplená pěnovým polysytyrenem tloušťky 100 mm s vnějším povrchem s cementovou stěrkou v kombinaci s provětrávaným obkladem ze skleněných tvarovek Profilit v matném provedení kotvených bodovými úchyty skla do železobetonové konstrukce Příčky Jednotlivé místnosti oddělují zděné příčky z keramických příčkovek tloušťky 125 mm. U schodiště jsou to pak zděné příčky tloušťky 150 mm z důvodu navázání sádrokartonového pouzdra pro posuvné příčky oddělující obývací pokoj a kuchyni od prostoru schodiště Podlahy Podlaha v 1. NP je navržena jako podlaha těžká a tepelnou izolací z minerální vlny tloušťky 160 mm, betonovou mazaninou s kari sítí tloušťky 60 mm a nášlapnou vrstvou z cementové stěrky. Ve vyšších podlažích je součástí podlahy podlahové vytápění systému Schlüter Bekotec-F. Všechny podlahy mají obvodovou dilataci tloušťky 10 mm. Jsou zde využity hliníkové soklové lišty kotvené do stěnových konstrukcí Výplně otvorů Jsou navržena dřevohliníková okna ve dvou variantách posuvná fransouzská okna na východní straně a otevíravě sklopná okna na straně západní. Vnitřní parapety jsou dřevěné, dýhované, vnější parapety tvoří oplechování z pozinkované oceli tloušťky 0,7 mm Tepelná a akustická izolace V objektu je použita minerální vlna na provětrávané fasádě, na střeše galerie i v podlahách vyšších nadzemních podlaží, kde plní jak tepelnou tak i akustickou funkci. V 1. NP je použit pěnový polysytyren vzhledem k menší nasákavosti. Zatepení v místě soklů tvoří extrudovaný polysytyren, který je také použit ve skladbě střechy a k zateplení atiky. U soklů a atiky je navíc použit extrudovaný polysytyren s plastbetonem. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT B KONSTRUKČNÍ ČÁST 3 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT B KONSTRUKČNÍ ČÁST 4

8 1.14 Vnitřní povrchové úpravy Vnitřní povrchové úpravy tvoří vápenocementová omítka tloušťky 15 mm opatřená bílým nátěrem. V místnostech se zvýšenou vlhkostí nebo mokrým provozem je omítka kombinována s keramickým obkladem. V zádveří v 1. NP je použita cementová stěrka Zámečnické, klempířské a truhlářské výrobky Zámečnické výrobky jsou použity zejména pro provětrávané konstrukci fasády. Jedná se o konzoly a profily z pozinkované oceli. Dále jsou použity úchyty skla z nerez oceli pro ukotvení skleněného zábradlí a prvků Profilit. Ze zámečnických prvků je tvožena i galerie. Jedná se o ocelové sloupky z uzavřených Jäckl profilů 100x100x5 mm, průvlaky Jäckl 250x100x8 mm a ocelové stropnice IPE 120. Klempířské výrobky tvoří oplechování parapetů, atiky či galerie. Je na ně použit pozinkovaný ocelový plech tloušťky 0,7 mm. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT B KONSTRUKČNÍ ČÁST 5

9

10

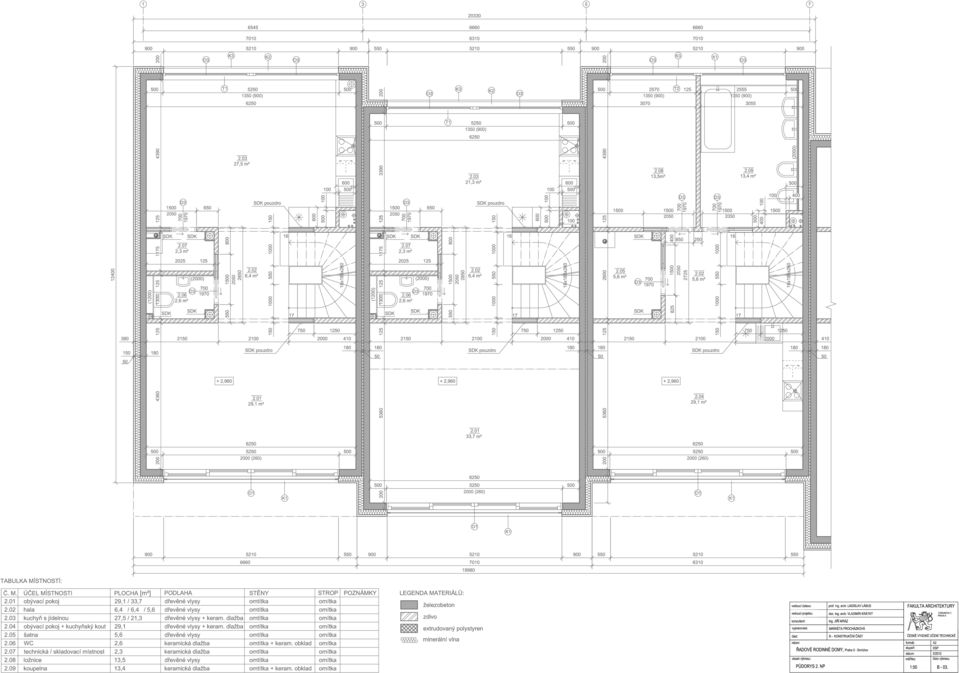

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31 OBSAH: 1. Technická zpráva 1.1 Popis objeku 1.2 Vstupní informace 1.3 Základové konstrukce 1.4 Vertikální konstrukce 1.5 Horizontální kontrukce 1.6 Schodiště 1.7 Zatížení 1.8 Materiály 1.9 Závěr C STATICKÁ ČÁST 2. Výkresová část C 01. Výkres tvaru 1. NP C 02. Výkres tvaru 2. NP C 03. Výkres tvaru 3. NP C 04. Výkres skladby ocelová galerie 1. Technická zpráva 1.1 Popis objektu Řešeným objektem jsou tři řadové rodinné domy o dvou až čtyřech nadzemních podlažích v Praze na Smíchově v městské části Praha 5. Domy se nachází na takzvané náplavce v těsné blízkosti řeky Vltavy. V dané lokalitě jsou převážně nezpevněné sedimenty s proměnlivým mineralogickým složením i zrnitostí (navážka, halda, výsypka, odval apod.) a z toho důvodu jsou domy založeny na pilotách. Nosná konstrukce domů je železobetonová monolitická a je zde využito stěnového systému v kombinaci se sloupy v 1. NP u krajního domu. Jednotlivé domy jsou od sebe dilatované, ale z důvodu zamezení nerovnoměrného sedání mají společné základy. Zateplená fasáda s vnějším obkladem z hladkého cortenového plechu je provětrávaná a je kombinovaná se skleněnými prvky Profilit v 1. NP. Domy mají buď střešní světlík nad prostorem schodiště, nebo galerii s ocelovou konstrukcí s plnoplošným zasklením z prvků Profilit. 1.2 Vstupní informace - normy: ČSN EN 1990 Zásady navrhování konstrukcí ČSN EN 1991 Zatížení konstrukcí ČSN EN 1992 Navrhování betonových konstrukcí ČSN EN 1993 Navrhování ocelových konstrukcí - další podklady: geologická mapa ČR (Česká geologická služba) 1.3 Základové konstrukce S ohledem na geologické poměry jsou domy založeny na pilotách o průměru 600 mm sahající až do únosnějších zemin v úrovni dna řeky. Na nich jsou železobetonové prahy šířky 600 mm a výšky 400 mm pro přenesení zatížení od nosných železobetonových stěn. Mezi základy nosných kontrukcí je na štěrkovém podsypu tl. 100 mm podkladní beton vyztužený KARI sítí tl. 170 mm, který tvoří pevný a rovný podklad pro betonovou mazaninu pojízdné plochy, a také pro hydroizolaci z asfaltových pásů v části zádveří. Hydroizolace je následně kryta tepelnou izolací. Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques 1.4 Vertikální konstrukce Nosné vertikální konstrukce domů tvoří železobetonové stěny o tloušťce 180 mm z betonu C 25/30 s výztuží z oceli B 500, pod krajním domem to pak jsou sloupy o rozměru 250x600 mm z téže třídy betonu a oceli. Jednotlivé domy jsou od sebe navzájem oddilatovány extrudovaným polystyrenem o tlouštce 50 mm. Vertikální nosné konstrukce galerie pak tvoří ocelové sloupy z uzavřených Jäckl profilů čtvercového průřezu 100x100x5 mm z oceli S 235 kotvené přes patní plech do železobetonové střešní desky. 1.5 Horizontální konstrukce Stropní desky domů jsou železobetonové monolitické jednosměrně pnuté z betonu C 25/30 a oceli B 500 o tlouštce 220 mm. Tloušťka je stanovena epmiricky ze vztahu pro jednosměrně pnuté desky, a také s ohledem na možné průhyby u prostupu schodiště deskou. Ve stropních desckách jsou navrženy prostupy pro instalace TZB a to jak kruhové, tak obdélníkové pro instalační šachty. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 2

32 Rozměry průvlaku 600x250 mm vychází opět z empirických vztahů a dále jsou přizpůsobeny navrženým rozměrům sloupů a potřebám ukončení fasádího pláště. Horizontální konstrukci galerie tvoří ocelové průvlaky z uzavřených Jäckl profilů obdélníkového průřezu 250x100x8 mm a ocelové stropnice IPE 140 opět z oceli S 235. Konstrukční výška 1. NP je 3,110 m, následujících podlaží 2,960 m a konstukční výška galerie pak 2,400 m. 1.6 Schodiště V domech je navrženo monolitické železobetonové schodiště tvaru U se zrcadlem. Deska schodiště je lomená bez mezipodesty o tloušťce 150 mm. Schodiště má 16 stupňů, šířka jeho ramene je 1000 mm a rozměr stupně: šířka b = 260 mm a výška h = 185 mm. Opět je použit beton C 25/30 a ocel B Zatížení Konstrukce jsou zatíženy jak stálým, tak proměnným zatížením. Stále zatížené tvoří vlastní tíha jednotlivých konstrukcí. Proměnné zatížení je tvořeno užitným zatížením, které činí vhledem k obytné funkci objektu 1,5 kn/m 2 a dále zatížením od sněhu a větru. Objekt se nachází v I. sněhové oblasti, kde zatížení sněhem činí 0,7 kpa a v I. větrné oblasti, kde základní rychlost větru je 22,5 m/s. - vypočtené zatížení: prveknávrhová hodnota zatížení Nd stěna nad základovým pasem 157,83 kn/m sloup nad základovou patkou 688,44 kn pilota maximální 752,85 kn střešní deska 10,87 kn/m 2 stropní deska 10,78 kn/m 2 ocelový sloup galerie 21,45 kn 1.8 Použité materiály - beton: C 25/30 - ocel: B 500, S Závěr Veškeré konstrukce i použité materiály odpovídají navrženému konstrukčnímu systému i výpočtenému zatížení a vychází z podmínek daných místem výstavby. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 3

33

34

35

36

37

38

39

40

41

42

43 OBSAH: D ČÁST REALIZACE STAVEB 1. Technická zpráva 1.1 Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební objekty stavby 1.2 Návrh zdvihacích prostředků a návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba 1.3 Návrh trvalých záborů staveniště s vjezdy a výjezdy na staveniště a vazbou na vnější dopravní systém 1.4 Ochrana životního prostředí během výstavby, bezpečnost a ochrana zdraví na staveništi, úpravy staveniště z hlediska bezpečnosti a ochrany zdraví třetích osob 2. Výkresová část D 01. Celková situace stavby 1. Technická zpráva Návrh postupu výstavby řešeného pozemního objektu v návaznosti na ostatní stavební 1.2 objekty stavby 1.3 Převážnou část objektu tvoří monolitické konstrukce ze železobetonu, zvolené na základě lokality, v níž se stavba nachází (břeh řeky s rizikem záplav). Pro jejich zhotovení je využito stěnového a stolového bednění. TE základy: S ohledem na základové poměry jsou domy založeny na pilotách o průměru 600 mm sahající až do únosnějších zemin v úrovni dna řeky. Na nich jsou železobetonové prahy šířky 600 mm a výšky 400 mm pro přenesení zatížení od nosných železobetonových stěn. TE hrubá spodní stavba: Hrubou spodní stavbu tvoří pouze nenosné konstrukce, protože domy nejsou podsklepené. Mezi základy nosných kontrukcí je na štěrkovém podsypu vyztužený podkladní beton tl. 170 mm, který tvoří podklad pro hydroizolaci a finální pochozí či pojízdné vrstvy. TE hrubá vrchní stavba: Svislé nosné konstrukce domů tvoří monolitické železobetonové stěny tl. 180 mm v kombinaci s monolitickými železobetonovými sloupy 250x600 mm u krajního domu. Jelikož jsou od sebe navzájem jednotlivé domy dilatované, pro vybetonování nostných stěn bude použito nejprve oboustranné stěnové bednění, a poté bude následovat bednění jednostranné s vložením diltace ve formě XPS a betonáž sousední stěny. Vodorovné kostrukce tvoří monolitické železobetonové desky jednosměrně pnuté tl. 220 mm. Jejich vybetonování bude realizováno za pomoci stolového bednění. Vertikální komunikace pak tvoří monolitické železobetonové schodiště tvaru U bez mezipodest s lomenou deskou. 1.2 Návrh zdvihacích prostředků a návrh výrobních, montážních a skladovacích ploch pro technologické etapy zemní konstrukce, hrubá spodní a vrchní stavba. Zdvihací prostř edek: S ohledem na potřeby stavby je navržen samostavitelný věžový jeřáb Liebherr 85 EC-B 5 Fr.tronic s max. nosností 5 t, s max. dosahem 40 m (nosnost 2 t) a s max. výškou 45,4 m. - analýza bř emene: PŘEPRAVOVANÝ PRVEKHMOTNOST [t]max. VZDÁLENOST [m]stěnové bednění235stolové bednění1,539svazek výztuže0,521paleta se zdivem135lešení0,0121 Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques Výrobní, montáž ní a skladovací plochy Celková potřebná plocha pro skladování činí 150 m 2. Z toho je 106 m 2 pro bednění, 27 m 2 pro betonářskou výztuž a 17 m 2 pro palety se zdivem (rozměr: 1,18x1 m, 72 ks). Vzhledem k maximálnímu potřebnému množství betonu na 1 záběr 125 m 3 je třeba využít čerpadlo betonu. Plocha potřebná pro umístění čerpadla (rozměr: cca 12x6 m) činí 75 m 2 a pro automix (rozměr: cca 10x4 m) dovážející beton na stavbu 40 m 2. Dále je potřeba plocha o rozloze 126 m 2 pro umístění 7 stavebních buněk (rozměr: 3x6 m), MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 2

44 ve kterých se nachází 3 kanceláře, šatny a WC. 1.3 Návrh trvalých záborů staveniště s vjezdy a výjezdy na staveniště a vazbou na vnější dopravní systém. Trvalý zábor staveniště zahrnuje plochu na stavební parcele a dále již nezasahuje na okolní pozemky. Staveniště je od okolních pozemků odděleno oplocením výšky 2 m kvůli zabránění vniknutí nepovolaných osob. Přístup na staveniště je umožněn vjezdovou a výjezdovou bránou s kontrolním stanovištěm, která je po dobu ukončení prací na stavěništi uzamčena. S ohledem na frekventovanou dopravu v ulici Sokolovská a vzhledem k úzkému charakteru parcely je provoz na staveništi jednosměrný. Příjezd na staveniště je zajištěn na jižním konci parcely z ulice Sokolovská a výjezd je opět na ulici Sokolovská u křižovatky s ulicí Moulikova na severním konci parcely. Obě místa napojení na vnější dopravní systém budou opatřena příslušným dopravním značením upozorňujícím na pohyb vozidel stavby. Vjezd i výjezd ze staveniště na okolní komunikace bude opatřen dopravním značením upozorňujícím na vjezd či výjezd vozidel stavby. Při montáži bednění bude využito lešení a montážních plošin doplněných od výšky 1,5 m nad okolním terénem ochranným zábradlím výšky 1,1 m. Při ukládání výztuže a následě betonové směsi budou příslušné plochy od výšky 1,5 m nad okolním terénem zajištěny proti případnému pádu pracovníka ochranným zábradlím výšky 1,1 m. Po dokončení vodorovných nosných konstrukcí je třeba zabezpečit otvory v těchto konstrukcích ochrannými poklopy zajištěnými proti vodorovnému posunutí. Na východní straně objektu směrem k řece budou navíc po nezbytně dlouhou dobu navrženy záchytné konstrukce v podobě záchytného ohrazení a záchytných sítí, aby se zamezilo případnému pádu pracovníka, pracovních pomůcek, stavebního materiálu či odpadu do řeky. V místech kde nebude možné navrhnout ochranné či záchytné konstrukce budou pracovníci povinni používat osobní zajištění. 1.4 Ochrana životního prostředí během výstavby, bezpečnost a ochrana zdraví na staveništi, úpravy staveniště z hlediska bezpečnosti a ochrany zdraví třetích osob. Ochrana ž ivotního prost ř edí bě hem výstavby: Veškeré práce na staveništi budou s ohledem na hlučnost probíhat v době od 7:00 do 21:00 hodin. Samotné staveniště se nachází zhruba 4 m pod úrovní frekventované Sokolovské ulice. V okolí stavěniště se nachází převážně průmyslové či skladové objekty nebo administrativní a komerční budovy. Naproti přes řeku je pak rekreační plocha na ostrově Císařská louka. Hladina hluku bude měřena 2 m před fasádou příslušných budov. Pro omezení prašnosti na staveništi a v jeho okolí se budou dopravní prostředky využívané na staveništi pohybovat převážně po zpevěných komunikacích ze silničních panelů, popřípadě ze štěrku. Veškeré stoje a dopravní prostředky produkující výfukové plyny budou v chodu jen po nezbytně dlouhou dobu. Všechna vozidla budou před opuštěním prostoru staveniště a vjezdem na okolní komunikace mechanicky očištěna od případných nánosů bláta nebo zbytků stavebních materiálů. Minimalizování těchto nečistot bude realizováno také oklepáním za jízdy po zpevněné komunikaci na stavěništi směrem k veřejné komunikaci. Vzhledem k těsné blízkosti řeky je zapotřebí zamezit jakékoliv kontaminaci vody. Zásobování strojů a jiných zařízení pohonnými hmotami proto bude zajištěno cisternami. Ošetřování bednění odbedňovacími oleji bude prováděno na zpevněných plochých zamezujících průsaku těchto látek do zeminy a dále do řeky. V místě staveniště se nenachází vegetace významějšího rázu, není tudíž nutná její ochrana. Po dokončení stavby zde bude vysazena vegetace nová. Odpadní materiál ze stavby bude tříděn a shromažďován v předem označených kontejnerech, které budou pravidelně vyváženy na místa oprávněná k zajištění likvidace daného druhu odpadu. Bezpeč nost a ochrana zdraví na staveniš ti: Veškeré práce na stavěništi budou prováděny v souladu se zákonem č. 309/2005 Sb. a nařízením vlády č. 362/2005 Sb. a č. 591/2006 Sb.. Prostor staveniště bude zabezpečen před vniknutím nepovolaných osob oplocením o výšce 2 m s označením zákazu vstupu nepovolaným osobám. Dále u vstupu na staveniště musí být označení upozorňující veškeré osoby vstupující na staveniště o nutnosti použití ochranných pomůcek při pohybu na této ploše. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 3 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT C STATICKÁ ČÁST 4

45

46 OBSAH: 1. Technická zpráva 1.1 Popis objektu 1.2 Vzduchotechnika 1.3 Vytápění 1.4 Vodovod 1.5 Kanalizace 1.6 Plynovod 1.7 Elektroinstalace E ČÁST TZB 2. Výkresová část E 01. Legenda E 02. Souhrnná situace E 03. Koordinační výkres instalačních rozvodů 1. NP E 04. Koordinační výkres instalačních rozvodů 2. NP E 05. Koordinační výkres instalačních rozvodů 3. NP 1. Technická zpráva 1.1 Popis objektu Řešeným objektem jsou tři řadové rodinné domy o dvou až třech obytných podlažích v Praze na Smíchově v městské části Praha 5. Domy se nachází na takzvané náplavce v těsné blízkosti řeky Vltavy a jsou složeny z jednotlivých kvádrů postavených na sobě tvořících vždy jedno podlaží. Tyto kvádry jsou zasouvány nebo vysouvány směrem k řece. 1. NP tvoří volný prostor pro zaparkování vozidla a vstupní prostor domu okolo schodiště jakési kryté zádveří, které je již součástí interiéru. Veškeré obytné prostory se nachází až v 2. NP a to z důvodu rizika záplav. Jak tvarosloví, tak i použité materiály vychází z industriálního charakteru dané lokality, avšak snaží se vytvořit příjemný prostor pro bydlení. V dané lokalitě jsou převážně nezpevněné sedimenty s proměnlivým mineralogickým složením i zrnitostí (navážka, halda, výsypka, odval apod.) a z toho důvodu jsou domy založeny na pilotách. Nosná konstrukce domů je železobetonová monolitická a je zde využito stěnového systému v kombinaci se sloupy v 1. NP u krajního domu. Jednotlivé domy jsou od sebe dilatované, ale z důvodu zamezení nerovnoměrného sedání mají společné základy. Zateplená fasáda s vnějším obkladem z hladkého cortenového plechu je provětrávaná a je kombinovaná se skleněnými prvky Profilit v 1. NP. Domy mají buď střešní světlík nad prostorem schodiště, nebo galerii s ocelovou konstrukcí s plnoplošným zasklením z prvků Profilit. 1.2 Vzduchotechnika Obytné prostory jsou větrány přirozeně okny zajišťujícími dostatečný odvod i přívod vzduchu. Koupelny jsou větrány kombinací přirozeného a nuceného větrání. Nucený systém větrání je dále navržen na toaletách, v šatnách a v kuchyních a jedná se o systém podtlakový. Přívod vzduchu do těchto místností je zajištěn přirozeně infiltrací dveřmi a odvod vzduchu pak odsávacím potrubím s osazeným ventilátorem. Odvětrání koupelny je navrženo přes mřížku ve stěně instalačního jádra do samostatného potrubí kruhového průřezu o průměru 80 mm. Potrubí je opatřeno akustickou izolací a je vyvedeno instalačním jádrem nad střechu objektu. Odvětrání WC je navrženo přes mřížku ve stropě do samostatného potrubí kruhovéh průřezu o průměru 50 mm. Potrubí je opatřeno akustickou izolací a je vyvedeno nad střechu objektu. V interiéru je kryto sádrokartonovou konstrukcí. Odvětrání šatny je navrženo opět přes mřížku ve stropě do samostatného potrubí kruhového průřezu o průměru 50 mm. Potrubí je opatřeno akustickou izolací a je vyvedeno nad střechu objektu. V interiéru je kryto sádrokartonovou konstrukcí. Odvětrání kuchyně je navrženo přes digestoř nad varnou deskou, jejíž odvodné potrubí kruhového průřezu o průměru 100 mm je vedeno pod stropní konstrukcí. Potrubí je opatřeno akustickou izolací a dále je zaústěno do samostatného akusticky izolovaného svislého kruhového potrubí o průměru 100 mm vyvedeného instalačním jádrem nad střechu. Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques 1.3 Vytápění Vytápění celého objektu zajišťuje systém teplovodního podlahového vytápění v kombinaci s deskovými otopnými tělesy v 1. NP. Zdrojem tepla je plynový závěsný kondenzační kotel Junkers CerapurAcu s výkonem 7-22 kw o rozměrech 600x890x482 mm s vestavěným zásobníkem teplé vody o objemu 42 l. Kotel je umístěn v komoře ve 2. NP z důvodu rizika záplav a jedná se o nepřímo větratelný prostor. Spaliny jsou odváděny spalinovým potrubím o průměru 80 mm MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT E ČÁST TZB 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT E ČÁST TZB 2

47 umístěným v komínové šachtě, která je vyústěna nad střechu. Pro podlahové vytápění je využit systém Schlüter BEKOTEC-F, který se skládá z fóliové potěrové desky s výlisky Schlüter BEKOTEC-EN 23 F položené na tepelné/akustické izolaci. Do desky je upnuto topné potrubí o průměru 14 mm, které je následně zalito cementovým potěrem, na který je již položená nášlapná vrstva podlahy z dřevěných lamelových parket. V jednotlivých podlažích se pak nachází skříň s rozdělovačem pro jednotlivé topné okruhy a dále pak jsou v jednotlivých místnostech umístěny elektronické regulátory pro individuální nastavení teploty v dané mistnosti. Je navrženo 10, 7 nebo 6 topných okruhů v závislosti na velikosti domu. V 1. NP jsou navržena dvě desková otopná tělesa o rozměru 600x600 mm, aby se zabránilo promrzání místností a byla zachována tepelná pohoda ve vyšších podlažích. Jedno těleso je umístěno v zádveří a druhé v technické/skladovací místnosti. Celková roční potřeba energie na vytápění a ohřev teplé vody pro jeden dům je maximálně 33,6 MWh/rok. 1.4 Vodovod Vnitřní vodovod je napojen na nově navržený veřejný vodovodní řad pomocí plastové vodovodní přípojky DN 50. Vodoměrná sestava společně s hlavním uzávěrem vody je umístěna uvnitř objektu v 1. NP. Vnitřní vodovod je navržen z plastového potrubí DN 25, které je izolováno. Ležaté rozvody jsou vedeny v 1. NP pod stropní konstrukcí volně nebo v tepelně izolovaném podhledu, kde je navíc navrženo elektrické kabelové vytápění pro zajíštění mrazuvzdornosti v zimním období. V následujících nadzemních podlažích jsou ležaté rozvody vedeny v podlaze nebo v drážce ve zdivu. Stoupací potrubí je vedeno v instalační šachtě. Připojovací potrubí je vedeno v sádrokartonové instalační předstěně nebo volně za kuchyňskou linkou. Uzavírací armatury jsou navrženy jako kulové uzávěry. Teplá voda je připravována centrálně průtokovým hřevem pomocí plynového kondenzačního kotle Junkers CerapurAcu, který má navíc i vestavěný zásobník teplé vody o objemu 42 l a je umístěn v komoře ve 2. NP. Rozvody teplé i studené vody jsou vedeny souběžně. - návrh vodovodní p ř ípojky: - průměrná potřeba vody: Q p = q.n = = 600 l/den - světlost potrubí: Q d =? Σ(Q A2.n) = 0,7 l/s d =? (4.Q d /π.v) =? (4.0,0007/π.3) = 0,005 m => DN 50 Zařizovací předmět Q A n kuchyňský dřez 0,2 1 myčka nádobí 0,15 1 pračka 0,2 1 bidet 0,1 1 WC 0,15 1 umyvadlo 0,2 2 vana 0, Kanalizace Splašková voda je odváděna do jednotné veřejné kanalizační stoky. Je zde navržena plastová kanalizační přípojka DN 200, která vede do rezvizní a přečerpávací šachty společné pro všechny domy, odkud je splašková voda přečerpána do jednotné veřejné kanalizační stoky pod ulicí Strakonická. Vnitřní kanalizace je provedena z plastového potrubí DN 50, DN 70 nebo DN 100. Připojovací potrubí jsou vedena v koupelnách v sádrokartonové instalační předstěně, na WC navíc i v drážce ve stěně a v kuchyni u stěny za kuchyňskou linkou. Odpadní potrubí je vedeno v instalační šachtě a je zakončeno větracím potrubím DN 70 vyvedeným nad úroveň střechy. U stoupacího potrubí jsou před jeho zalomením navrženy čistící tvarovky. Svodné potrubí je vedeno 1. NP v izolovaném podhledu, kde je navíc navrženo elektrické kabelové vytápění pro zajíštění mrazuvzdornosti v zimním období, a také v základových konstrukcích, kde je při prostupu těmito konstrukcemi vloženo do chrániček. Dešťová kanalizace odvádí srážkovou vodu z ploché střechy prostřednictvím dvou střešních vpustí a následně odpadními dešťovými svody DN 150, které prochází šatnou, komorou a WC. Svody jsou v interiéru akusticky izolovány a kryty sádrokartonovou konstrukcí. Dešťová voda je dále vedena v 1. NP svodným potrubím pod stopní konstrukcí v izolovaném podhledu, kde je navíc navrženo elektrické kabelové vytápění pro zajíštění mrazuvzdornosti v zimním období. Poté je dešťová voda na základně dohody se správcem vodovodní a kanalizační sítě svedena do řeky. - návrh kanalizač ní př ípojky: - splašková: Q s = K.? Σ(n.DU) = 1,36 l/s => DN dešťová: Q s = r.c.a = 0, = 2,9 l/s => DN Plynovod Zařizovací předmět DU n kuchyňský dřez 0,8 1 myčka nádobí 0,8 1 pračka 1,5 1 bidet 0,5 1 WC 2 1 umyvadlo 0,5 2 vana 0,8 1 Vnitřní plynovod je napojen středotlakou plynovodní přípojkou na uliční středotlaký řad pod Strakonickou ulicí. Přípojka je navržena z PVC DN 25. HUP je umístěn v přípojkové skříni v plotu u objektu, která obsahuje také plynoměr. Vnitřní plynovod je z oceli DN 15 a je veden v 1. NP pod stropní konstrukcí v izolovaném podhledu, kde je navíc navrženo elektrické kabelové vytápění pro zajíštění mrazuvzdornosti v zimním období a dále skrze stropí kontrukci přímo ke spotřebiči. Při prostupu konstrukcí je vedení vkloženo do plynotěsných chrániček. Plyn v objektu je využíván pouze pro vytápění a ohřev teplé vody, je proto veden přímo k plynovému kondenzačnímu kotli Junkers CerapurAcu s vestavěným zásobníkem teplé vody o objemu 42 l. Kotel je umístěn v komoře ve 2. NP z důvodu rizika záplav. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT E ČÁST TZB 3 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT E ČÁST TZB 4

48 - návrh plynovodní p ř ípojky: - redukované množství plynu: V r =K 3.V 3 = 1-0,1.2,94 = 2,94 m 3 /4 - světlost potrubí: d =? (4. V r /π.v) =? (4.2,94/π ) = 0,007 m => DN Elektroinstalace Objekt je napojen na veřejnou síť nadzemního silového vedení NN v ulici Strakonická. Přípojková skříň s elektroměrem a s hlavním domovním jističem se nachází v plotu u objektu. Do objektu následuje podzemní měděné kabelové vedení. Hlavní domovní rozvaděč s jistícími prvky obvodů je umístěn uvnitř objektu v 1. NP ve skříňce na stěně. Dále je navrženo stoupací vedení z mědi, na které je v následujícím podlaží napojena podružná patrová rozvodnice. Rozvody světelných a zásuvkových obvodů za rozvaděčem jsou opět měděné, jištěné 16 A jističi a jsou vedeny v 1. NP v lištách a v následujících podlažích pod omítkou. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT E ČÁST TZB 5

49

50

51

52

53

54 OBSAH: F POŽÁRNÍ BEZPEČNOST 1. Technická zpráva 1.1 Popis objeku 1.2 Parametry vstupující do požárně bezpečnostního řešení stavby 1.3 Požární úseky 1.4 Únikové cesty 1.5 Stavební konstrukce a požární odolnost 1.6 Odstupové vzdálenosti 1.7 Zařízení pro protipožární zásah 2. Výkresová část F 01. Situace F 02. Půdorys 1. NP a 2. NP F 03. Půdorys 3. NP a 4. NP F 04. Podélný a příčný řez 1. Technická zpráva 1.1 Popis objektu Urbanistické ř eš ení Řešeným objektem jsou tři řadové rodinné domy o dvou až třech obytných podlažích (3-4 NP) na Smíchově v městské části Praha 5. Domy se nachází na takzvané náplavce v těsné blízkosti řeky Vltavy, zhruba 4 metry pod úrovní ulice Sokolovská. Na tuto ulici pak navazuje jednosměrná komunikace zajištující dopravní obsluhu domů na řešené parcele. Vzálenost domů od sousedního bloku řadových domů je 23 m a od hranice pozemku 21 m. Dispozič ní ř eš ení 1. NP domů tvoří volný prostor pro zaparkování vozidla a vstupní prostor domu okolo schodiště jakési kryté zádveří, které je již součástí interiéru. Veškeré obytné prostory se nachází až od 2. NP výše, a to z důvodu rizika záplav. Domy mají buď střešní světlík nad prostorem schodiště, nebo galerii s ocelovou konstrukcí s plnoplošným zasklením z prvků Profilit. Konstrukč ní ř eš ení Nosná konstrukce domů je železobetonová monolitická a je zde využito stěnového systému v kombinaci se sloupy v 1. NP u krajního domu. Jednotlivé domy jsou od sebe dilatované, ale z důvodu zamezení nerovnoměrného sedání mají společné základy a to v podobě pilot. Stropní desky jsou monolitické železobetonové jednosměrně pnuté. Nenosné dělícící konstrukce jsou pak zděné. Vertikální komunikace tvoří monlitické železobetonové schodiště tvaru U bez mezipodest s lomenou deskou. St ř eš ní plášť a fasáda Na střešním plášti je využita tzv. inverzní sladba střechy s hydroizalační vrstvou z asfaltových pásů, tepelnou izolací ve formě extrudovaného polystyrenu a praným kamenivem pro zatížení a ochranu spodních vrstev skladby. Fasáda zateplená minerální vlnou s vnějším obkladem z hladkého cortenového plechu je provětrávaná a je kombinovaná se skleněnými prvky Profilit v 1. NP. 1.2 Parametry vstupující do požárně bezpečnostního řešení stavby Požární výška objektu h je 8,880 m. V domech jsou navrženy konstrukce DP1. Konstrukční systém domů je nehořlavý. Výpočtové požární zatížení p v bylo vzhledem k obytné funkci objektu stanoveno přímo a je rovno 40 kg/m 2. Stupeň požární bezpečnosti je III. 1.3 Požární úseky Každý řadový rodinný dům tvoří jeden požární úsek. Maximální počet užitných podlaží v požárním úseku z je 4, což podle výpočtu vyhovuje (z = 180 / p v = 4,5). Největší plocha požárního úseku je 170 m 2, což vyhovuje maximálním půdorysným rozměrům 62,5x40 m (2500 m 2 ). Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT F POŽÁRNÍ BEZPEČNOST 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT F POŽÁRNÍ BEZPEČNOST 2

55 1.4 Únikové cesty Domy jsou navrženy maximálně pro 6 osob, podle normy je tento počet přenásoben součinitelem 1,5 a konečná obsazenost objektu osobami je tak 9. Z každého domu vede 1 nechráněná úniková cesta po schodišti šířky 1 m, které vede k hlavnímu vchodu do domu a ten dále ústí na volé prostranství před domem. Délka únikové cesty je menší než 20 m a její šířka je ve všech místech větší než minimální šířka únikového pruhu 0,55 m. 1.5 Stavební konstrukce a požární odolnost Požadovaná požární odolnost stěn mezi objekty je 60 DP1, které odpovídá železobetonová stěna tloušťky 130 mm. Zde jsou mezi domy navrženy železobetonové stěny tl. 180 mm, které tomuto požadavku vyhovují. Požadovaná požární odolnost obvodových stěn je 45, které odpovídá železobetonová stěna tloušťky 125 mm. Obvodové stěny domů tvoří železobetonové stěny tl. 180 mm nebo 200 mm nebo zděné části parapetů tl. 200 mm, které tomuto požadavku vyhovují. Požadovaná požární odolnost nosé konstrukce střechy je 30, které odpovídá železobetonová deska tloušťky 60 mm. Železobetonová střešné deska domů má tloušťku 220 mm, která tomuto požadavku vyhovuje. 1.6 Odstupové vzdálenosti Minimální odstupová vzdálenost okolních objektů od fasády je 8,3 m. Plánované stavební objekty v blízkosti řešené stavby do požárně nebezpečného prostoru nezasahují. 1.7 Zařízení pro protipožární zásah Domy jsou přístupné z jednosměrné komunikace navazující na Sokolovskou ulici s dostatečným průjezdným profilem šířky 3 m. Případný protipožární zásah bude veden vně objektu. Nástupovou plochu pro přistavení požárních vozidel není třeba zřizovat vzhledem k výšce odbjektu menší než 12 m. Přístup na střechu jednotlivých domů je umožněn z galerie v posledním nadzemním podlaží nebo střešním světlíkem. Zásobování vodou pro hašení je umožněno přímo z řeky u domů, jejíž hladina se nachází zhruba 3 m prod úrovní 1. NP. Uvnitř každého domu se nachází 2 přenosné pěnové hacící přístroje pro třídu požáru A (požáry pevných látek) umístěné ve 2. a 3. NP v šatně nebo v technické/skladovací místnosti. Dále jsou v jednotlivých domech navrženy kouřové hlásiče s vlastním napájením z baterie. MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT F POŽÁRNÍ BEZPEČNOST 3

56

57

58

59

60 G INTERIÉR 1. Technická zpráva 1.1 Interiérový prvek Řešeným prvkem v rámci interiéru je posuvná příčka oddělující obývací pokoj nebo kuchyň s jídelnou od prostoru schodiště. OBSAH: 1. Technická zpráva 1.1 Interiérový prvek 1.2 Popis provedení 2. Výkresová část G 01. Půdorys posuvné příčky G 02. Řezy posuvnou příčkou G 03. Detaily stěnové lišty a SDK pouzdra G 04. Řez s pohledem na posuvnou příčku 1.2 Popis provedení Příčka se skládá ze tří posuvných křídel o rozměru 760x2595 mm z odýhované MDF desky tloušťky 26 mm. Povrchovou upravou je březová dýha. Křídla mají horní ložiskový pojezd zavěšený do kolejnice kotvené do stropní konstrukce. Kolejnice jsou opatřeny krycími pohledovými lištami pro zakrytí závěsu křídel. V podlaze je pak zapuštěná vodící lišta, ve které se pohybují pryžová vodící kolečka křídel. Křídla jsou opatřena kovaním zajišťujícím postupné vysouvání či zasouvání jednotlivých křídel plynule za sebou. Při otevření příčky křídla zajíždí do sádrokartonového pouzdra navazujícího na zděnou příčku a naopak při zavření poslední křídlo dosedá na pryžové těsnění zapuštěné stěnové lišty. Stavba: Vypracovala: Ateliér: Řadové rodinné domy, Praha 5 Smíchov Markéta Procházková doc. Ing. arch. Vladimír Krátký & dipl. arch. Luis Marques MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT G INTERIÉR 1 MARKÉTA PROCHÁZKOVÁ BAKALÁŘSKÁ PRÁCE LS 2011/2012 FA ČVUT G INTERIÉR 2

61

62

63

64
