VNITŘNÍ VODOVOD 1.část

Transkript

1 TECHNICKÁ ZAŘÍZENÍ BUDOV VNITŘNÍ VODOVOD 1.část Ing. Zuzana Vyoralová, Ph.D. ( zuzana.vyoralova@fa.cvut.cz ) BIVŠ 9. února 2016

2 OBSAH PŘEDNÁŠKY : INSTALACE typy a zásady vedení VODA VODÁRENSKÁ SÍŤ VODOVODNÍ PŘÍPOJKA VNITŘNÍ VODOVOD MATERIÁL VNITŘNÍHO VODOVODU A PŘÍPOJKY IZOLACE TRUBNÍCH ROZVODŮ KOMPENZACE DÉLKOVÝCH ZMĚN POTRUBÍ

3 TECHNICKÁ ZAŘÍZENÍ BUDOV TZB = označuje obor, který je vybraným souborem profesí a zařízení souvisejících se stavbou a územím. TZB zahrnuje obory: instalace (vytápění, vzduchotechnika, klimatizace, chlazení, rozvody plynu, vody a kanalizace, centrální vysavače) elektrotechnické rozvody (měření a regulace, elektrorozvody, osvětlení, zabezpečovací technika, řídicí systémy pro veškerá technická zařízení, hromosvody, telefonní rozvody, rozvody televizního signálu, počítačové sítě apod.) další technická zařízení v budovách (výtahy apod.) Těžištěm celého oboru TZB jsou rozvody a hospodaření s nejrůznějšími formami energie.

4 INSTALACE = trubní rozvody Vedení instalací dělíme na tři základní typy rozvodů : ležaté rozvody stoupací rozvody připojovací potrubí které se od sebe liší nejen účelem rozvodu v rámci dané technické profese, ale i způsobem vedení, uložení a zakrytí. Instalace NELZE vést! Mezibytovou akustickou příčkou Železobetonovou stěnou Vedení PLYNOVODU v dutém prostoru! Instalace se NEDOPORUČUJÍ vést! Obvodovou stěnou

5 LEŽATÉ ROZVODY Spojují vnitřní rozvody s přípojkou, přes kterou je objekt napojen na vnější rozvod technické infrastruktury. Tvoří páteřní horizontální rozvod potrubí a dopravuje médium k jednotlivým stoupacím potrubím nebo po rozlehlých podlažích. Způsoby vedení ležatého potrubí v konstrukci: volně po stěnách, v závěsech, na konzolách v podhledu v drážkách v kanálech podlah ve speciálních technických konstrukcích

6 SVISLÉ ROZVODY Svislý rozvod mezi jednotlivými podlažími, který spojuje ležaté vedení s připojovacím. Způsoby vedení stoupacího potrubí v konstrukci: instalační šachtou drážkou ve stěně montovanou stěnou instalační předstěnou volně po stěně (garáže, prádelny, technická podlaží ) Typické rozměry svislého potrubí: KANALIZACE: průměr potrubí 100, 125 mm VODOVOD: průměr potrubí + izolace x20 mm = 60 mm x25 mm = 75 mm PLYNOVOD: průměr 15 mm, 20 mm a více ÚSTŘEDNÍ VYTÁPĚNÍ: průměr potrubí + izolace x32 mm = 96 mm x40 mm = 120 mm VZDUCHOTECHNIKA: 150, 200 mm

7 1. INSTALAČNÍ ŠACHTA Vedení svislých rozvodů zásady: lze vést všechny instalace kromě PLYNOVODU a VYTÁPĚNÍ (malé a bytových instalační šachty ) 2. ZDIVO - cihelné dutinové bloky, pórobetonové tvárnice, CP, CDM instalace nesmí oslabit nosnou funkci (drážka max. ½ konstrukce)

8 Vedení svislých rozvodů zásady: 3. MONTOVANÉ STĚNY - sádrokartonové konstrukce apod. - instalace vedena v dutině - dimenze potrubí závisí na tloušťce konstrukce 4. PŘEDSTĚNY, PODHLEDY - sádrokartonové konstrukce, pórobetonové tvárnice - tloušťka předstěny podle maximálního průměru uložených instalací 5. ŽELEZOBETON - instalace vedené pouze po povrchu

9 PŘIPOJOVACÍ POTRUBÍ Krátký ležatý rozvod v podlaží, který spojuje stoupací potrubí s konečným prvkem ( baterie, zařizovací předmět, otopné těleso, spotřebič ) Typické rozměry připojovacího potrubí: Způsoby vedení připojovacího potrubí v konstrukci: drážkou ve stěně montovanou stěnou instalační předstěnou, podhledem v prostoru pod vanou volně po stěně za kuchyňskou linkou, podřadnými prostory (garáže, prádelny, technická podlaží ) podlahou (pokud to umožňuje skladba podlahy a stopu) KANALIZACE: průměr potrubí 40, 50, 70, 100 mm VODOVOD: průměr potrubí + izolace x20 mm = 60 mm x25 mm = 75 mm PLYNOVOD: průměr 15 mm, 20 mm a více ÚSTŘEDNÍ VYTÁPĚNÍ: průměr potrubí + izolace x20 mm = 60 mm x25 mm = 75 mm VZDUCHOTECHNIKA: 125, 150 mm

10 Vedení připojovacího potrubí zásady: 1. ZDIVO - cihelné dutinové bloky, pórobetonové tvárnice, CP, CDM - instalace nesmí oslabit nosnou funkci konstrukce (drážka ⅓ ⅖ tl. kce) 2. MONTOVANÉ STĚNY - sádrokartonové konstrukce apod. - instalace vedena v dutině - dimenze potrubí závisí na tloušťce konstrukce

11 Vedení připojovacího potrubí zásady: 3. PŘEDSTĚNY, PODHLEDY - sádrokartonové konstrukce, pórobetonové tvárnice - konstrukce předsazena před obvodové konstrukce, mezibytové resp. akustické příčky ( podhled s větracími mřížkami ) 4. ŽELEZOBETON - musí být řešeno ve fázi projektu, nejsou možné dodatečné prostupy konstrukcí - instalace vedené po povrchu

12

13 ELEKTROTECHNICKÉ ROZVODY kabelové a optické rozvody Rozvody uvnitř objektu, které dělíme na silnoproudé a slaboproudé: Silnoproudé rozvody Přívodní vedení k hlavnímu rozvaděči Rozvody za hlavním rozvaděčem Podružné rozvaděče ( rozvodnice ) Rozvody za podružnými rozvaděči ( světelné, zásuvkové, spotřebičové obvody ) Rozvody v objektech se mohou vést: Volně V lištách Zasekané pod omítko Vodiče silové kabely ( CYKY, CYKYL, CYY, AYY, CYMY, CYBY )

14 DALŠÍ TECHNICKÁ ZAŘÍZENÍ V BUDOVÁCH - výtahy, hromosvody. Osobní výtahy Nákladní výtahy Stavební výtahy Výtahy pro dopravu vozidel Eskalátory a travelátory Plošiny Schodišťové plošiny a sedačky Domácí výtahy Nůžkové plošiny Hromosvody..

15 ZDRAVOTNÍ TECHNIKA Zahrnuje problematiku : ZÁSOBOVÁNÍ VODOU ODVODNĚNÍ ZÁSOBOVÁNÍ PLYNEM

16 Podle kvality dělíme vodu na : ZÁSOBOVÁNÍ VODOU Pitnou vodu.voda, která prošla procesem úpravy a vyhovuje stanoveným požadavkům ( viz. vyhláška 252/2004Sb. ). Užitkovou vodu.voda, která není upravena jako pitná, proto je levnější a je jí možno využívat pro úklid, ohřev atd. V průmyslu se využívá pojem provozní voda. Požadavky na její kvalitu se různí v závislosti na jejím využití a často musí být upravována, např. filtrací či změkčením. Odpadní vodu voda, jejíž kvalita byla zhoršena lidskou činností. Při procesu čištění dochází k oddělení vody, která je ještě dále přečišťována, kalů a dnových sedimentů. Kaly z čištění odpadních vod se mohou dále využívat např. k výrobě bioplynu nebo se skládkují. Základní měrnou jednotkou vody je 1 litr. Pro výpočet potřeby vody vycházíme ze směrných čísel roční potřeby vody ( maximální mezní hodnota )uvedených v příloze č.12 Vyhlášky č.120/2011 Sb. O vodovodech a kanalizacích pro veřejnou potřebu. Průměrná spotřeba vody v celé republice přepočtená na jednu osobu a jeden den se nazývá specifická potřeba vody. Do této spotřeby se započítává (rozpouští) i voda spotřebovaná v průmyslu. Výpočtové hodnoty specifické potřeby vody : obyvatelstvo 150 l/os.,den občanská vybavenost 30 l/os.,den zaměstnanec l/os.,den

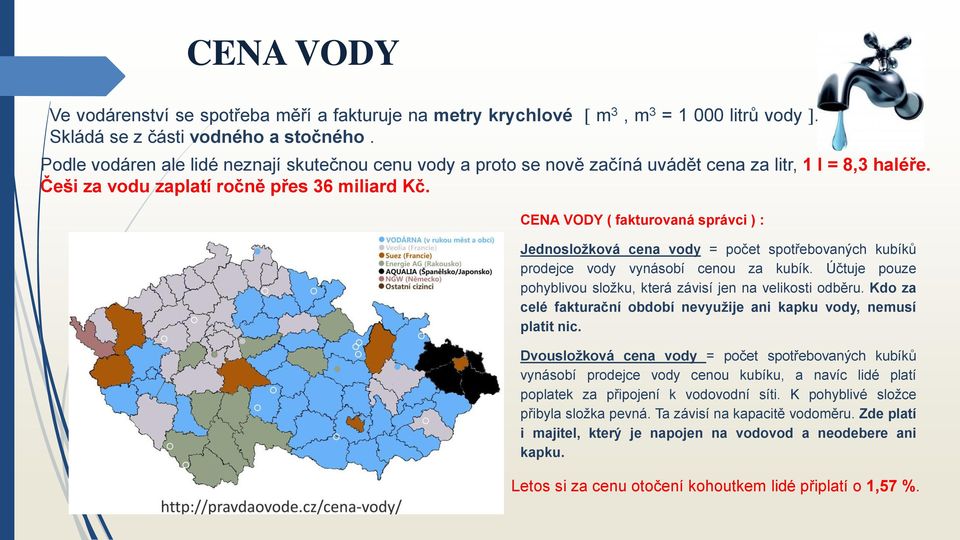

17 CENA VODY Ve vodárenství se spotřeba měří a fakturuje na metry krychlové m 3, m 3 = litrů vody. Skládá se z části vodného a stočného. Podle vodáren ale lidé neznají skutečnou cenu vody a proto se nově začíná uvádět cena za litr, 1 l = 8,3 haléře. Češi za vodu zaplatí ročně přes 36 miliard Kč. CENA VODY ( fakturovaná správci ) : Jednosložková cena vody = počet spotřebovaných kubíků prodejce vody vynásobí cenou za kubík. Účtuje pouze pohyblivou složku, která závisí jen na velikosti odběru. Kdo za celé fakturační období nevyužije ani kapku vody, nemusí platit nic. Dvousložková cena vody = počet spotřebovaných kubíků vynásobí prodejce vody cenou kubíku, a navíc lidé platí poplatek za připojení k vodovodní síti. K pohyblivé složce přibyla složka pevná. Ta závisí na kapacitě vodoměru. Zde platí i majitel, který je napojen na vodovod a neodebere ani kapku. Letos si za cenu otočení kohoutkem lidé připlatí o 1,57 %.

18 VODOVODNÍ SÍTĚ dělení podle účelu : - zásobování pitnou vodou - zásobování provozní (průmyslovou vodou) - závlahový vodovod - požární vodovod - jiné vodovodní sítě

19 PITNÁ VODA studená, teplá Pitná voda STUDENÁ je zdravotně nezávadná voda určitého chemického a bakteriologického složení ( barva, tvrdost, pach, chuť, zákal, teplota, ph, chlór ), kterou může trvale požívat člověk a zvířata bez jakékoliv újmy na zdraví. Obsahuje organické a anorganické látky, jejichž obsah však nesmí překročit závazné hygienické limity. Hodnoty těchto mezních stavů jsou stanoveny pro tzv. průměrného spotřebitele. Pro potřeby kojenců, nemocničních provozů jsou tyto hodnoty ještě zpřísněny. Maximální teplota studené vody, při úplném otevření výtokové armatury a po uplynutí 30 sekund, je 25º C. Pitná voda TEPLÁ vznikne ohřátím studené pitné vody. Během ohřevu se mění její vlastnosti a ta potom, v závislosti na svém složení, může být i velmi agresivní vůči některým materiálům. Teplá voda se nepoužívá k přímé spotřebě. Maximální teplota teplé vody u výtokových armatur má být nižší než 60º C. Pro účely termické dezinfekce mají být vnitřní vodovody teplé vody navrhovány tak, aby u nejvzdálenější výtokové armatury bylo možné dosáhnout teploty 70º C.

20 KOLOBĚH VODY V PŘÍRODĚ Voda je nenahraditelnou součástí života a způsob jejího koloběhu je odrazem vyspělosti hospodářství.

21 VODÁRENSKÁ SOUSTAVA - legislativa ČSN Výkresy inženýrských staveb. Výkresy vodovodu ČSN Vodárenství. Vodovodní přípojky TNV Navrhování vodovodního potrubí TNV Výstavba vodovodního potrubí TNV Blok vodovodních potrubí TNV Navrhování vodovodního a kanalizačního potrubí uloženého v zemi - statický výpočet TNV Provozní řád vodovodu ČSN Vodovodní podchody pod dráhou a pozemní komunikací ČSN Tlakové zkoušky vodovodního a závlahového potrubí ČSN Jímání podzemní vody ČSN Vodojemy

22 VODÁRENSKÁ SOUSTAVA Vodovod je provozně samostatný soubor staveb a zařízení zahrnující vodovodní řady a vodárenské objekty, jimiž jsou zejména stavby pro jímání a odběr povrchové nebo podzemní vody, její úpravu a shromažďování. Vodovod je vodním dílem dle vodního zákona. Vodárenská soustava : Zdroj vody Úprava vody Akumulace vody Vnější vodovodní rozvod Spotřebitel

23 KOLOBĚH VODY V OBJEKTU

24 VNITŘNÍ VODOVOD - legislativa Zákon č. 274/2001 Sb., O vodovodech a kanalizacích pro veřejnou potřebu, novelizován v roce 2011 vyhláškou č.120/2011 Sb. ČSN EN ( ) Vnitřní vodovod pro rozvod vody určené k lidské spotřebě ČSN EN 805 ( ) Vodárenství - Požadavky na vnější sítě a jejich součásti ČSN Vnitřní vodovody ČSN Vodovodní přípojky ČSN Výpočet vnitřních vodovodů ČSN Požární bezpečnost staveb Zásobování požární vodou

25 ZÁSOBOVÁNÍ OBJEKTU VODOU Spotřebitel ( objekt vodovod v objektu ) může být zásoben z : Veřejného vodovodu Lokálního zdroje vody studny Kombinace obou zdrojů Napojení objektu na lokální zdroj ( studna ) a) domácí vodárna s čerpadlem v objektu b) domácí vodárna s čerpadlem ve studni

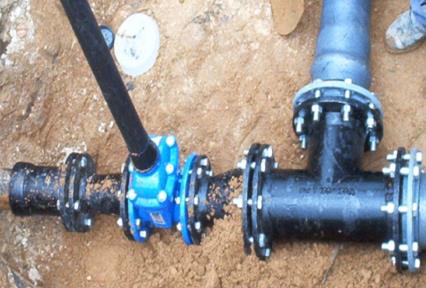

26 ZÁSOBOVÁNÍ OBJEKTU VODOU Napojení objektu na vnější vodovodní síť : Navrtávkou: Odbočkou: při průměru > 63 mm vysazením odbočky ( řad mimo provoz ) do vnějšího průměru 63 mm navrtávací soupravou ( za provozu )

27 ZÁSOBOVÁNÍ OBJEKTU VODOU Napojení objektu na lokální zdroj a veřejný vodovod současně : K napojení více zdrojů může dojít v případě: kdy vydatnost lokálního zdroje nepostačuje k pokrytí potřeby vody v objektu. Nutná kontrola kvality vody. kdy z lokálního zdroje čerpáme vodu pro provozní účely a z veřejného řadu vodu pitnou. V tomto případě rozvody od těchto zdrojů musí být samostatné a nesmí se propojovat. Kvalita pitné vody je garantována správcem sítě.

28 VODOVODNÍ PŘÍPOJKA Napojuje vnitřní vodovod na veřejný vodovodní řad. V místě připojení na vodovodní řad je přípojka opatřena uzávěrem šoupátkem, pro jehož ovládání se používá zemní zákopová souprava, která bývá doplněna litinovým poklopem na terénu. Trasa přípojky se volí tak, aby byla co nejpřímější, se sklonem k místu napojení na vodovodní řad ( min. sklon 0,3 % ) Krytí přípojky má být minimálně 1,5 m. Přípojky musí být po celé své délce kdykoliv přístupné pro opravu zákaz stavění Při průchodu obvodovou stěnou musí být vodovodní potrubí opatřeno plynotěsnou a vodotěsnou průchodkou. U nepodsklepených objektů se vyústění přípojky provádí přes montážní šachtu nebo pomocí ochranné trubky. Materiál PE, PP, PVC, litina, ocel K ochraně vodovodních přípojek zákon žádná ochranná pásma nestanoví. Doporučené ochranné pásmo vodovodní přípojky je 1,5 m od vnějšího líce stěny na obě strany.

29 ODEČET PRŮTOKU VODY Průtok vody v přípojce ( celého objektu ) je měřen vodoměrem, který je součástí vodoměrné sestavy. Umístění vodoměrné sestavy schvaluje dodavatel vody ( správce sítě ) a podmínkou jejího umístění je především snadná přístupnost k vodoměru při pravidelném odečítání stavu vody celková délka VS cca 60 cm, délka pro montáž vodoměru 24cm

30 VODOMĚRNÁ SOUSTAVA umístění : Podle délky přípojky a usazení nemovitosti na pozemku můžeme umístit vodoměrnou sestavu: A. NA POZEMKU Je-li vzdálenosti nemovitosti od zásobovacího řadu delší než 10 m ( 7 m ), umisťuje se vodoměrná soustava do venkovní vodoměrné šachty umístěné mimo komunikaci - na neveřejném pozemku, která musí být osazena max. 1-2 m od uliční čáry ( hranice nemovitosti ). Musí být přístupná kvůli odečítání vody.

31 Vodoměrná šachta : VODOVODNÍ ŠACHTY kruhového průřezu minimální průměr 1200 mm obdélníkového tvaru s nejmenšími vnitřními rozměry 900 x 1200 mm ( dále jsou velikosti odstupňovány po 300 mm ). Šachty musí být opatřeny vstupním poklopem minimálního rozměru 600 x 600 mm nebo kruhovým poklopem s průměrem 600 mm. Šachty mohou být zděné, betonové, prefabrikátové a plastové. Vodoměrnou šachtou nesmí procházet žádné jiné potrubí než vodovodní.

32 VODOMĚRNÁ SOUSTAVA umístění : B. UVNITŘ OBJEKTU : u podsklepených nemovitostí, do max.vzdálenosti 10 m ( 7m ) od zásobovacího řadu v suchém a větraném suterénu nejdále 2,0 m od obvodového zdiva budovy, vodoměr musí zůstat volně přístupný, umístěný v rozmezí 0,20 m - 1,2 m nad podlahou Vodoměrná sestava musí být opět ve vodorovné poloze, minimálně 200 mm od podlahy. Montážní kus s vodoměrem by měl být na podpěrách, případně konzolkách.

33 VODOMĚRNÁ SOUSTAVA umístění : C. JINÉ OBJEKTY - u staré zástavby a nepodsklepených čelních stran nemovitostí ( do max.vzdálenosti 10 m od zásobovacího řadu ) se VS umisťuje : do šachtičky (vnitřní rozměr šachty 60 x 90 cm, hloubka 60 cm ) v podlaze průchodu nebo chodby nebo do niky (délka 70 cm, výška 40 cm a hloubka 20 cm ) Vodoměry se nesmí umísťovat do nevytápěných garáží a skladů. Vodoměrné šachty nesmí být navrhovány do komunikací, pod parkovištěm apod. Vodoměr se osazuje až po dokončení přípojky, jejím vyčištění a úspěšném provedení tlakové zkoušky. Při umístění do šachty až po jejím stavebním dokončení.

34 VNITŘNÍ VODOVOD : 1 - vodovodní řad, 2 - odbočení z vodovodního řadu, 3 - hranice veřejného a soukromého pozemku (nemovitosti), 4 - vodoměrová šachta, 5 - plynotěsný prostup, 6 - uzávěr před vodoměrem (může sloužit jako hlavní uzávěr vnitřního vodovodu), 7 - vodoměr u vodovodní přípojky, 8 - uzávěr za vodoměrem (může sloužit jako hlavní uzávěr vnitřního vodovodu), 9 - ochranná jednotka ( zpětná armatura ), 10 - vypouštěcí armatura, 11 - armatura pro dezinfekci (např. vypouštěcí kohout) potřebná, pokud se má provádět dezinfekce před uvedením do provozu, 12 - hlavní uzávěr objektu, 13 - ležaté potrubí, 14 - stoupací potrubí, 15 - podlažní rozvodné potrubí, 16 - připojovací potrubí, 17 uzávěr, 18 - rohový ventil, 19 - ohřívač vody, 20 - uzávěr s pojistnou skupinou, 21 - výtoková armatura Požární vodovod : 22 - ochranná jednotka, 23 - potrubí vnitřního požárního vodovodu, 24 - hadicový systém pro první zásah, FC - nádržkový splachovač

35 VNITŘNÍ VODOVOD části : Vnitřní vodovod, který rozvádí vodu z vodovodní přípojky nebo vlastního zdroje k výtokovým armaturám, se dělí na tyto části: Ležaté potrubí vedené od hlavního domovního uzávěru zpravidla v nejnižším podlaží k jednotlivým stoupacím potrubím Stoupací potrubí vedené zpravidla svisle jednotlivými podlažími od ležatého potrubí k jednotlivým podlažním rozvodným potrubím Podlažní rozvodné potrubí odbočující ze stoupacího potrubí a vedené k jednotlivým připojovacím potrubím v rámci jednoho podlaží (nejčastěji v přizdívkách, pod omítkou a v podhledech) Připojovací potrubí napojené na ležaté, stoupací nebo podlažní rozvodné potrubí a vedené k výtokové armatuře Cirkulační potrubí sloužící k dopravě zchladlé teplé vody zpět do ohřívače a používané u vnitřních vodovodů s ústřední přípravou teplé vody Potrubí vnitřního požárního vodovodu vedené k zařízením pro hašení požáru, například k hadicovým systémům pro první zásah. Při rozmístění stoupacích potrubí v budově dbáme, aby podlažní rozvodná a připojovací potrubí teplé vody nebyla příliš dlouhá. Trubní rozvody : studená voda SV teplá voda TV cirkulace teplé vody TV-C

36 VEDENÍ TV A TV CIRKULAČNÍ ( TV-C ) TEPLÁ VODA - zdravotně nezávadná ohřátá pitnou vodu určenou k mytí, koupání nebo úklidu. Není určena k pití nebo vaření! Rozvod teplé vody musí podle ČSN EN zajistit, aby při úplném otevření výtokové armatury vytékala nejpozději po uplynutí 30 s voda o teplotě 50 C až 55 C, výjimečně 60 C (v odběrové špičce krátkodobě nejméně 45 C) proto se dlouhé rozvody teplé vody opatřují cirkulačním potrubím CIRKULACE TEPLÉ VODY - stálý oběh vody v potrubí, který je zajištěn samostatným cirkulačním potrubím s cirkulačním (oběhovým) čerpadlem. Cirkulaci teplé vody je možné nahradit : přihříváním potrubí samoregulačním elektrickým topným kabelem vedeným podél trubek pod tepelnou izolací systémem trubka v trubce ( kde se obejdeme zcela bez cirkulace ). Účel cirkulace: v každém odběrném místě vytéká TV o minimální předepsané teplotě maximální ochrana potrubí proti korozi

37 LEŽATÉ POTRUBÍ.potrubí za hlavním uzávěrem vody vnitřního vodovodu, vede se prostory chráněnými před mrazem, které jsou alespoň temperovány. Potrubí musí být tepelně izolováno. Nejčastěji se vede v nejnižším nadzemním nebo nejvyšším podzemním podlaží objektu. V budovách se většinou vedou dohromady vodovodní potrubí studené, teplé a cirkulační vody. Vedení potrubí je vždy ve sklonu ( min. 0,3 % ) kvůli vypouštění a odvzdušnění. Ležaté rozvody se nejčastěji vedou : volně pod stropem nebo po stěnách instalačních chodeb nad podhledem v drážce v instalačních kanálech ve zděných přizdívkách instalačních mezistropech instalačních podlažích Při vedení potrubí vedle sebe umisťují se v pořadí SV, TV-C, TV Při vedení nad sebou vedení TV-C a TV nad SV Vedení ležatých potrubí - bez chráničky nebo speciální konstrukce ( kanál ) - pod podlahou v zemi nebo v podlaze je nevhodné. Při vedení potrubí v neprůlezných instalačních kanálech nebo drážkách nesmí být potrubí studené pitné vody vedeno společně s potrubím ústředního vytápění, parovody nebo horkovody.

38 STOUPACÍ POTRUBÍ Potrubí, které se vede svisle jednotlivými podlažími od ležatého rozvodu k jednotlivým podlažním rozvodům. Pokud je nutné potrubí zalomit, provádí se to z důvodu odlišné půdorysné dispozice vyššího podlaží. Vedení svislého potrubí většinou společně s odpadním splaškovým potrubím: v drážce v instalační šachtě nejlepší varianta v přizdívce volně po stěně Při vedení potrubí vedle sebe umisťují se v pořadí SV, TV-C, TV a všechna potrubí musejí být izolována. Pokud vedeme instalační šachtou i rozvody ústředního vytápění, je lepší oddělit rozvod studené vody příčkou nebo zvolit jiné umístění stoupacího potrubí vytápění.

39 PŘIPOJOVACÍ POTRUBÍ a podlažní rozvodné potrubí Podlažní rozvod propojuje svislý rozvod s rozvodem připojovacího potrubí. Připojovací potrubí je konečný rozvod k výtokové armatuře. Většinou se vedou bez cirkulační vody, pouze u dlouhých podlažních rozvodů, kde výtokové armatury jsou umístěny na konci větve, je nutné cirkulaci navrhnout. Sklon potrubí se volí tak, aby bylo možné úplné vypuštění připojovacího potrubí. Vedení připojovacího potrubí ( při vedení nad sebou se potrubí teplé vody se vede nad studenou vodou ) : volně ( za kuchyňskou linkou ) v drážce v instalační předstěně nebo příčce v ochranných trubkách v podlaze 1 připojovací potrubí, 2 podlažní rozvodné potrubí, 3 stoupací potrubí, 4 rozdělovač, 5 uzávěr volné vedení v podlaze????

40 LOKÁLNÍ MĚŘENÍ SPOTŘEBY VODY ( bytové domy, provozovny, různí odběratelé ) Každé samostatné odběrové místo musí mít změřenu svoji spotřebu vodu, která je pak fakturovaná majiteli nebo nájemci odběrového místa ( byty, provozovny, firmy ) Podružné vodoměry se osazuji na podlažní rozvod nájemce, připojovací potrubí nájemce nebo připojovací potrubí bytu a to na SV, v případě centrálního ohřev TV i na TV Max. počet vodoměrů v bytě 4 ( 2x SV, 2x TV ) Musí být přístupné. Podružné vodoměry mohou být osazeny ve vodorovné i svislé poloze.

41 GEOMETRIE VNITŘNÍCH ROZVODŮ Rozvod pod stropem nejnižšího podlaží Rozvod pod stropem běžného podlaží Větevný rozvod se spodním ležatým potrubím Okruhový rozvod Větevný rozvod s horním ležatým potrubím

42 MATERIÁL POTRUBÍ vnitřního vodovodu a vodovodní přípojky Materiál trubky PN Materiál tvarovky Standardní spojování Aplikace PE-HD Vysokohustotní polyetylén PN 10, 16 PE-HD Svařované spoje Vodovodní přípojka PE-X Síťovaný polyetylén PN 20 Speciální slitina, plast Mechanické spoje Vnitřní vodovod Plasty PR-R Random kopolymer polypropylen PN 16, 20 PP-R Svařované spoje Vnitřní vodovod PB Polybutylen PN 16, 25 PB Svařované spoje Vnitřní vodovod PVC-C Chlorované PVC PN 16, 25 PVC-C Lepené spoje Vnitřní vodovod PVC PN 10, 16 PVC Hrdlové spoje Vodovodní přípojka Ocel pozinkovaná PN 25 Litina pozinkovaná Závitové spoje Vnitřní vodovod Kovy Měď PN 16 Měď Pájené spoje, Mechanické spoje Vnitřní vodovod Ocel nerezová PN 16 Ocel nerezová Mechanické spoje Vnitřní vodovod Tvárná litina PN 10, 16 Tvárná litina Hrdlové spoje Vodovodní přípojka Plasty Kovy STABI PPR/Al/PPR MEPLA PE-X/Al/PE-HD PN 20 PP-R Svařované spoje Vnitřní vodovod PN 10 Plast, bronz Mechanické spoje Vnitřní vodovod

43 MATERIÁL POTRUBÍ - výhody, nevýhody Plastová potrubí: PVC ( SV,TV ), PE ( PE-X - SV,TV ), PP ( SV, u některých SV i TV ), PB ( SV,TV ) Výhoda - je odolnost proti korozi a inkrustaci, snadná montáž a malá hmotnost Nevýhoda - malá odolnost proti požáru, velká délková teplotní roztažnost, obtížná recyklovatelnost (uvolňování chlóru) Kovová potrubí: pozinkovaná ocel, korozivzdorná ocel ( nerez ) Výhoda - malá teplotní roztažnost, odolnost proti požáru, velká pevnost a mechanická odolnost Nevýhoda - menší odolnost proti korozi ( kromě nerezových trubek dražší ) Litinová potrubí: dnes pouze přípojky Výhoda - malá teplotní roztažnost, odolnost proti požáru, velká pevnost a mechanická odolnost Nevýhoda - velká hmotnost a zabezpečení hrdlových spojů Neželezná potrubí: měď, mosaz ( připojení některých armatur ) Výhoda - malá teplotní roztažnost, pevnost a mechanická odolnost Nevýhoda omezenost použití ( složení vody ) Potrubí z kombinovaných materiálů: vícevrstvá potrubí - vnitřní (základní) PP nebo PE trubka, hliníkové fólie a vnější ochranná PP nebo PE vrstva ( SV,TV ), polyetylenové trubky opatřené extrudovanou ochrannou vrstvou z pěnového polyetylenu (přípojky) Výhoda - malá teplotní roztažnost, více samonosné, odolné proti mechanickému poškození ( přípojky )

44 POŽADAVKY NA MATERIÁL, OZNAČOVÁNÍ POTRUBÍ Pro výběr materiálu potrubí vnitřního vodovodu e zásadní: požadovaná odolnost proti korozi teplota vody nejvyšší provozní přetlak vody požární odolnost životnost potrubí mechanická odolnost Rozměry ocelového potrubí a jejich vzájemný vztah s rozměry plastového potrubí Označování potrubí : Tradiční materiály ( ocel, litina ) označení DN ( jmenovitá světlost ) DN smluvní hodnota, která odpovídá přibližně vnitřnímu průměru( nelze použít pro hydraulické výpočty ) Plastová, měděná a nerez potrubí označení d s x s ( dxt ) d s vnější průměr potrubí s ( t ) tloušťka stěny ( s přesnou hodnotou vnitřního průměru se počítá v hydraulických výpočtech ) DN ( ocel ) / /4 6/4 2 21/2 3 4 Vnější průměr ( plast )

45 TEPELNÁ IZOLACE POTRUBÍ Tepelná izolace potrubí je nutná na všech typech potrubí, navrhuje z důvodu snížení tepelných ztrát a snížení rizika koroze u kovových materiálů. Zřizuje se na potrubí: studené vody aby nedocházelo k ohřátí SV teplé vody aby nedocházelo k nadměrným tepelným ztrátám cirkulační vody - aby nedocházelo k nadměrným tepelným ztrátám Požární vodovod izolován být nemusí. Způsoby izolace: 1. Návlekové tepelně izolační trubky ( pěnový polyetylen, pěnový polyetylen potažený hliníkovou fólií, minerální vlna, minerální plsť, molitan )

46 2. Izolační pouzdra 3. Stříkaná pěnová izolace TEPELNÁ IZOLACE POTRUBÍ pokr. Tepelná izolace rozvodů studené vody ( při λ = 0,04 Wm -1 K -1 ) Uložení potrubí Tloušťka izolace mm Volně nevytápěný prostor 4 Volně vytápěný prostor 9 Stoupací potrubí pouze SV 4 Stoupací potrubí souběžně TV a TV-C 13 Potrubí v drážce nebo na stropě 4 Minimální tloušťka tepelné izolace na potrubí teplé a cirkulační vody se stanovuje výpočtem.

47 DÉLKOVÁ ROZTAŽNOST POTRUBÍ Vzhledem k vyšší tepelné roztažnosti plastových a měděných rozvodů je třeba při návrhu trasy vedení řešit problém délkových změn ( prodloužení či smrštění ) a jejich kompenzaci. Při montáži se proto potrubí upevňuje pomocí pevných bodů, které znemožňují posun a kluzných uložení, kde je naopak posun umožněn. pevné uložení kluzné uložení Délkové změny potrubí, způsobené rozdílnou teplotou při montáži a teplotou média, závisí na : druhu trubního materiálu délce potrubí

48 KOMPENZACE DÉLKOVÝCH ZMĚN na potrubí Kompenzace délkových změn se provádí na ležatých i svislých potrubích : Změnou směru trasy ( vysazení úseku potrubí ) - tepelnou roztažnost je možné zachytit změnou směru potrubí = kompenzace trasou

49 KOMPENZACE DÉLKOVÝCH ZMĚN na potrubí - pokr. Odbočka ( oblouky, odbočky ) vložením odbočky na potrubí Kompenzátory ( U, smyčka, lyrový, osový, axiální ) - používají se u dlouhých, rovných potrubních úseků, jestliže je nutné vyrovnat větší délkové změny (např. stoupací vedení nebo potrubí zavěšené u stropů
