1 VNITŘNÍ ODVODNĚNÍ Ing J.Babánková Strana 1 (celkem 15)

2 O D V O D N Ě N Í S T Ř E CH Tvar střechy má zajistit plynulý a rychlý odtok srážkové vody ze střechy do vnitřních nebo vnějších odpadů. Návrh dešťových odpadů závisí na velikosti odvodňované plochy tvaru odvodňovacích prvků specifické vydatnosti deště v daném místě stavby a součiniteli odtoku. Možnosti spádování plochých střech při vnitřním odvodnění možnost umístění a vedení vnitřních svodů dispoziční řešení v budově konstrukce budovy odvodnění střešního pláště musí být vyřešeno jako jeden z prvních kroků při návrhu konstrukčního řešení Ing J.Babánková Strana 2 (celkem 15)

3 několik zásad, které je vhodné dodržovat: základní odvodňovací systémy jsou dva gravitační, podtlakový, oba mají rozdílné navrhování a dimenzování průměrů každá odvodňovaná plocha by měla být osazena min. dvěma odtokovými místy (neplatí to u střešní plášťů odvodňovaných do podstřešních žlabů - vnější odvodnění) je vhodné, aby střešní pláště, které jsou odvodňovány pouze vnitřními vpustmi byly doplněny možností pojistného odvodnění (chrliče v atikách nebo jiných svislých konstrukcích obklopujících střešní plášť) max. vzdálenost vtoků od atik a od rozvodí střeš. ploch by neměla překročit 15 m max. vzdálenost vtoků ve žlabech nebo úžlabích od jejich konců nebo od rozvodí v těchto žlabech nebo úžlabích by neměla překročit 15 m vtoky by se měly umisťovat min. 1 m od konstrukcí vyčnívajících nad střešní rovinu - atiky, střešní nástavby, komíny atd. (v opačném případě dochází k jejich zanášení nečistotami nebo sněhem a to zvláště když je tento vtok umístěn na návětrné části vyčnívající konstrukce) vtoky musí být umístěny a řešeny tak, aby nenarušily dispoziční řešení podlaží pod střešním pláštěm výšková úroveň horního líce vtoku musí být níž než přilehlá úroveň střešní roviny a zároveň musí být v nejnižšími místě příslušné odvodňované plochy oblast vpustí musí být zapuštěna min. 20 mm pod sousedící plochu střešního pláště Ing J.Babánková Strana 3 (celkem 15)

doplněny možností pojistného odvodnění (chrliče v atikách nebo jiných svislých konstrukcích obklopujících střešní plášť) max. vzdálenost vtoků od atik a od rozvodí střeš.

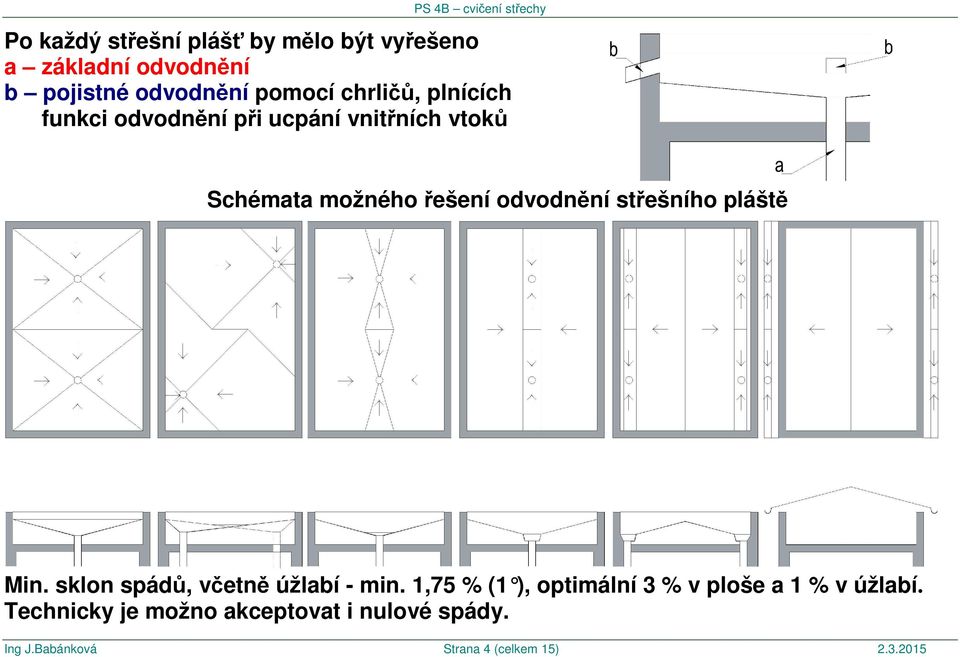

4 Po každý střešní plášť by mělo být vyřešeno a základní odvodnění b pojistné odvodnění pomocí chrličů, plnících funkci odvodnění při ucpání vnitřních vtoků Schémata možného řešení odvodnění střešního pláště Min. sklon spádů, včetně úžlabí - min. 1,75 % (1 ), optimální 3 % v ploše a 1 % v úžlabí. Technicky je možno akceptovat i nulové spády. Ing J.Babánková Strana 4 (celkem 15)

střešního pláště Min. sklon spádů, včetně úžlabí - min.

5 S T Ř E Š N Í V P U S T I konstrukce vtoku musí umožnit rychlý a plynulý odtok srážkové vody z povrchu HIZ vrstev a vodotěsné napojení hydroizolačních vrstev střechy na těleso vtoku. vnější povrch hydroizolační vrstvy na přírubě vtoku nesmí výškově přesahovat přilehlou střešní plochu konstrukce vtoku musí odolávat předpokládanému namáhání, zejména u střech využívaných provozem. Hrdlo vtoku se kryje trvanlivou mřížkou nebo perforovaným krytem, řešení odpovídá druhu ochranné vrstvy či provozu a odtokovým poměrům vtoky se doporučuje temperovat vtoky se nemají umísťovat do závětrných koutů střech, do bezprostřední blízkosti atik nebo jiných nadstřešních konstrukcí Závislosti pro určení Js dešťových odpadů Schéma Js ( mm ) Odvodňovaná plocha střechy max ( m² ) ochranný koš vpusti hlavní hydroizoĺace 100 ( 110 ) do 170 límec vpusti distanční prstenec 125 ( 140 ) (160 ) hrdlo vpusti pojistná hydroizolace Druhy střešních vpustí : jednoduchá, dvojitá ( pro pojistnou izolaci ) svislé provedení, vodorovné provedení (možno s vyhříváním) stupňovitá, balkónová vodorovná nebo svislá, sanační Druhy manžet : pro napojení pásu z bitumenů, plastů ( PVC, PEC..), pryže, přírubová Ing J.Babánková Strana 5 (celkem 15)

Hrdlo vtoku se kryje trvanlivou mřížkou nebo perforovaným krytem, řešení odpovídá druhu ochranné vrstvy či provozu a odtokovým poměrům vtoky se doporučuje temperovat vtoky se nemají umísťovat do

6 SVISLÉ VPUSTI Jednoduchá vpusť Tepel. izolovaná S možností vyhřívání balkónová S PVC/pryž. manžetou Přírubová vpusť Řez přírubovou vpustí Volná příruba se šrouby Ing J.Babánková Strana 6 (celkem 15)

7 VODOROVNÉ VPUSTI ROHOVÉ VPUSTI ( chrliče ) Kruhový profil Čtvercový profil Kruhový profil S náběhem Ochranný košík Tvarovka pro pojistné odvodnění Ochranné košíky Skladba s ochranným posypem Ing J.Babánková Strana 7 (celkem 15)

Tvarovka pro pojistné odvodnění Ochranné košíky Skladba s

8 Detaily vodorovných vpustí Osazení v betonové desce Osazení mezi stropními nosníky Detaily rohových vpustí Osazení ve vrstvě tepelné izolace Možnost svislého osazení vpusti ( vnitřní odvodnění ) Odvodnění vnějším svodem ( po fasádě ) Ing J.Babánková Strana 8 (celkem 15)

izolace Možnost svislého osazení vpusti ( vnitřní odvodnění )

9 Detaily prostupů střechou Prostup potrubí Řez tvarovkou Tvarovky pro prostup pro asfalt.krytinu Opracování asf.pásem Řez tvarovkou Osazení kuželové tvarovky Prostup trubky Tvarovky pro prostup pro fólie Větrací komínek Ing J.Babánková Strana 9 (celkem 15)

pásem Řez tvarovkou Osazení kuželové tvarovky Prostup trubky

10 VNĚJŠÍ ODVODNĚNÍ Ing J.Babánková Strana 10 (celkem 15)

11 S T Ř E Š N Í Ž L A B Y Podokapní Nadřímsový Nástřešní Mezistřešní Zaatikový Přechodový Tvary žlabů nejčastěji půlkruhové, čtyřhranné, lichoběžníkové Umístění podokapní, nástřešní, nadřímsový, mezistřešní, zaatikový, přechodový Uložení na hácích, v lůžku ( dřevěném, betonovém ) Umístění Sklon žlabů Sklon podokapní a nástřešní 1 : 200 0,5 % 5 mm/m 0,45º nadřímsový 1 : 150 0,66 % 6,6 mm/m 0,59º mezistřešní a zaatikový 1 : % 10 mm/m 0,9º Zavěšení žlabů žlabové háky Ing J.Babánková Strana 11 (celkem 15)

lůžku ( dřevěném, betonovém ) Umístění Sklon žlabů Sklon podokapní a nástřešní 1 : 200 0,5 % 5 mm/m 0,45º nadřímsový 1 : 150 0,66

12 Rozměry a dimenze žlabů : Návrh velikosti žlabu vychází z velikosti půdorysného průmětu plochy, kterou je třeba odvodnit. K tomu slouží tab., která je uvedena v ČSN ( Na 1 m² půdorysné plochy odvodňované střechy se doporučuje asi 1 cm² průřezové plochy žlabu ) Podokapní žlaby Název Půlkru hový tvar čtyřhra nný tvar Nástřešní žlab Nadřímsový žlab Schematické zobrazení Rozvinutá šířka plechu ( RŠ) Rozměr žlabových kusů d ( mm ) b x h (mm) Doporučený průmět odvodňované plochy střechy ( m² ) do 50 m² až až až x 50 do x až x až x až do až x až x až x až x až 220 Pozn.: při nadřímsovém žlabu se musí celá římsa včetně zadní plochy za žlabem oplechovat. Ing J.Babánková Strana 12 (celkem 15)

Nadřímsový žlab Schematické zobrazení Rozvinutá šířka plechu ( RŠ) Rozměr žlabových kusů d ( mm ) b x h (mm) Doporučený průmět odvodňované plochy střechy ( m² ) 250 110 do 50 m² 330 160 50 až 100 400

13 ocelový pozinkovaný plech ocelový poplastovaný plech měděný plech hliníkový plech zinkový plech titan-zinkový plech plastické hmoty (např. PVC, PE, atd.) PS 4B cvičení střechy Materiály žlabů: Jednotlivé části žlabů je nutno dilatovat. Maximální délka dilatačního celku u žlabů z plechu ocelového pozinkovaného, měděného nebo titan-zinkového je 15 m - podle ČSN Při návrhu materiálů střešních krytin a klempířských konstrukcí je nutno dbát, aby nebyla navržena kombinace materiálů, které se navzájem ovlivňují elektrochemicky. Důsledkem nevhodné kombinace může dojít ke vzniku tzv. galvanické koroze. Ionty mědi, které jsou obsaženy ve stékající vodě mohou vyvolávat plošnou korozi hliníku, titanzinku a pozinkované oceli, zejména pokud jde o větší plochu mědi. Proto by tyto kovy neměly být umístěny ve směru toku vody pod díly z mědi. Ve směru opačném, tedy ve směru toku vody z hliníku, titanzinku či pozinkované oceli na měď ke galvanické korozi nedochází. Tedy měděné prvky mohou být umístěny ve směru toku vody pod prvky z hliníku, titanzinku i zinku Ing J.Babánková Strana 13 (celkem 15)

Maximální délka dilatačního celku u žlabů z plechu ocelového pozinkovaného, měděného nebo titan-zinkového je 15 m - podle ČSN 73 3610.

14 Sortiment příslušenství pro vnější odvodnění Montáž žlabů Ing J.Babánková Strana 14 (celkem 15)

15 Klempířské prvky - úkol napomáhat ochraně objektu proti srážkové vodě. Dvojí funkce: 1.ochranná; 2. estetická Rozdělení na: 1. Prvky pro zastřešení objektu. 2. Prvky pro ochranu a dotvoření detailů průčelí (fasád). Mezi klempířské konstrukce patří: 1. Oplechování 2. Lemování 3. Plechové krytiny 4. Konstrukce pro odvodnění střech 5. Ostatní konstrukce (např. sněhové zachytače apod.) Okapnička u terasy + zarážka s otvory PS 4B cvičení střechy Klempířské detaily Nástřešní žlab Lemování průchodu ( trubky ) - asfalty Nadřímsový žlab s oplechováním římsy Lemování prostupu svodu římsou Ing J.Babánková Strana 15 (celkem 15)

Konstrukce pro odvodnění střech 5. Ostatní konstrukce (např. sněhové zachytače apod.
