1 Příprava teplé vody, návrh a výpočet Energetické systémy budov I 1

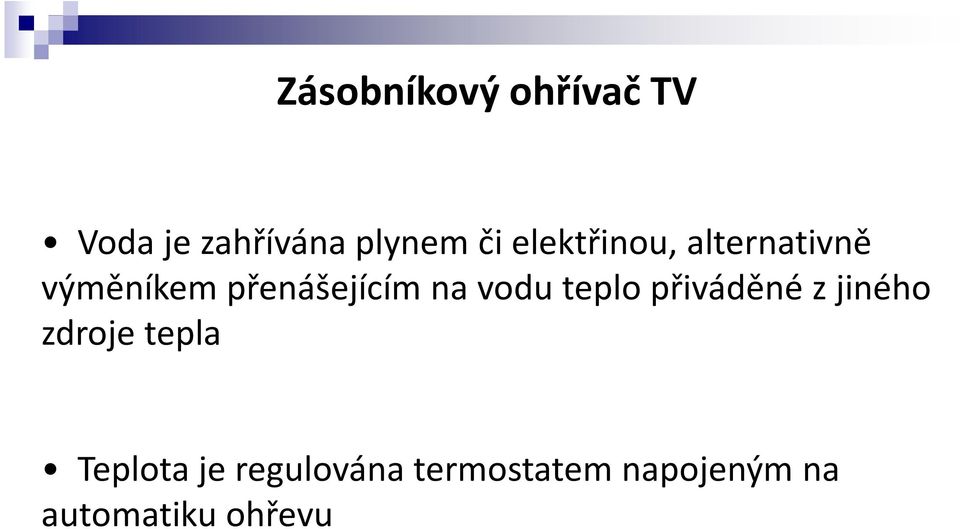

2 Zásobníkový ohřívač TV Voda je zahřívána plynem či elektřinou, alternativně výměníkem přenášejícím na vodu teplo přiváděné z jiného zdroje tepla Teplota je regulována termostatem napojeným na automatiku ohřevu

vodu teplo přiváděné z jiného zdroje tepla Teplota

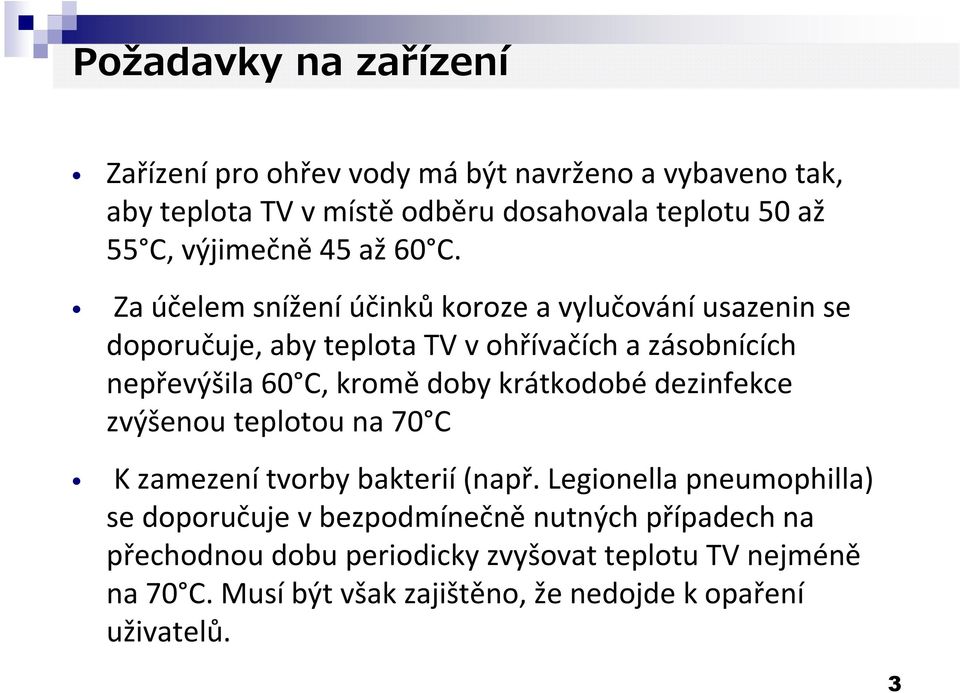

3 Požadavky na zařízení Zařízení pro ohřev vody má být navrženo a vybaveno tak, aby teplota TV v místě odběru dosahovala teplotu 50 až 55 C, výjimečně 45 až 60 C. Za účelem snížení účinků koroze a vylučování usazenin se doporučuje, aby teplota TV v ohřívačích a zásobnících nepřevýšila 60 C, kromě doby krátkodobé dezinfekce zvýšenou teplotou na 70 C K zamezení tvorby bakterií (např. Legionellapneumophilla) se doporučuje v bezpodmínečně nutných případech na přechodnou dobu periodicky zvyšovat teplotu TV nejméně na 70 C. Musí být však zajištěno, že nedojde k opaření uživatelů. 3

Za účelem snížení účinků koroze a vylučování usazenin se doporučuje, aby teplota TV v ohřívačích a zásobnících nepřevýšila 60 C, kromě doby

4 Požadavky na zařízení U zařízení, kde je vyžadována teplota vody na výtoku nižší než 55 C (např. v zařízeních předškolní výchovy), je vhodné před výtokové armatury osadit směšovací armatury pro míchání teplé vody se studenou nebo osadit výtokové armatury s termostatem. Konstrukce zásobníkového ohřívače musí umožnit čištění a odstraňování usazenin. Doporučuje se je vybavit čistícím otvorem.

míchání teplé vody se studenou nebo osadit výtokové armatury s termostatem.

5 Rozdělení podle způsobu ohřevu vody Nepřímotopné zásobníkové ohřívače TV Přímotopné zásobníkové ohřívače TV Plynové ohřívače Elektrické ohřívače Ohřívače na pevná paliva Kombinované -plynový či elektrický ohřev je kombinován s výměníkem vnějšího ohřevu

ohřívače Elektrické ohřívače Ohřívače na pevná paliva

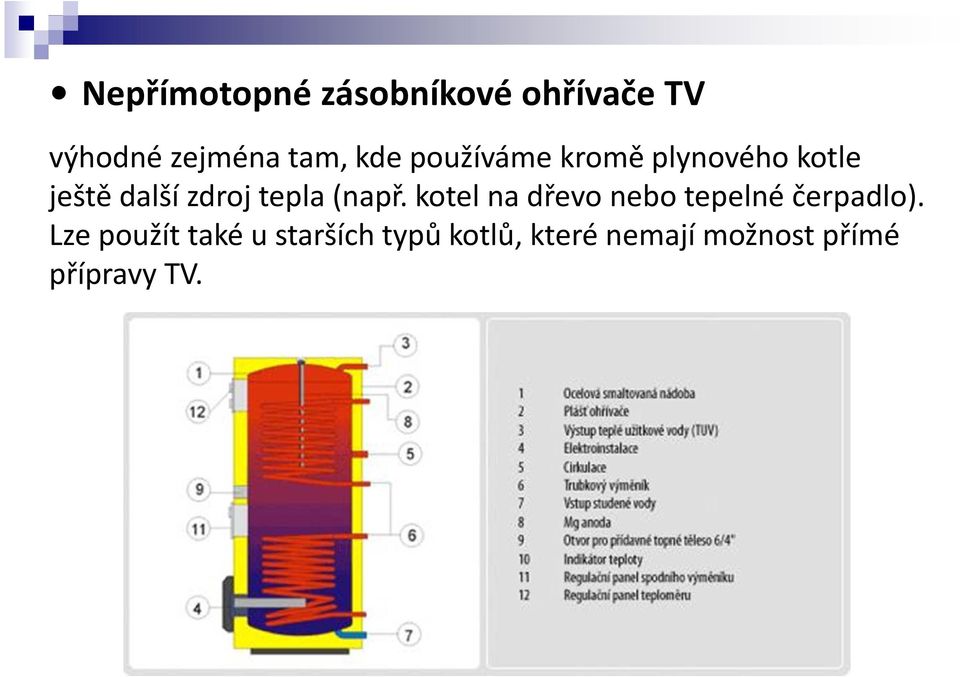

6 Nepřímotopné zásobníkové ohřívače TV výhodné zejména tam, kde používáme kromě plynového kotle ještě další zdroj tepla (např. kotel na dřevo nebo tepelné čerpadlo). Lze použít také u starších typů kotlů, které nemají možnost přímé přípravy TV.

(např. kotel na dřevo nebo tepelné čerpadlo).

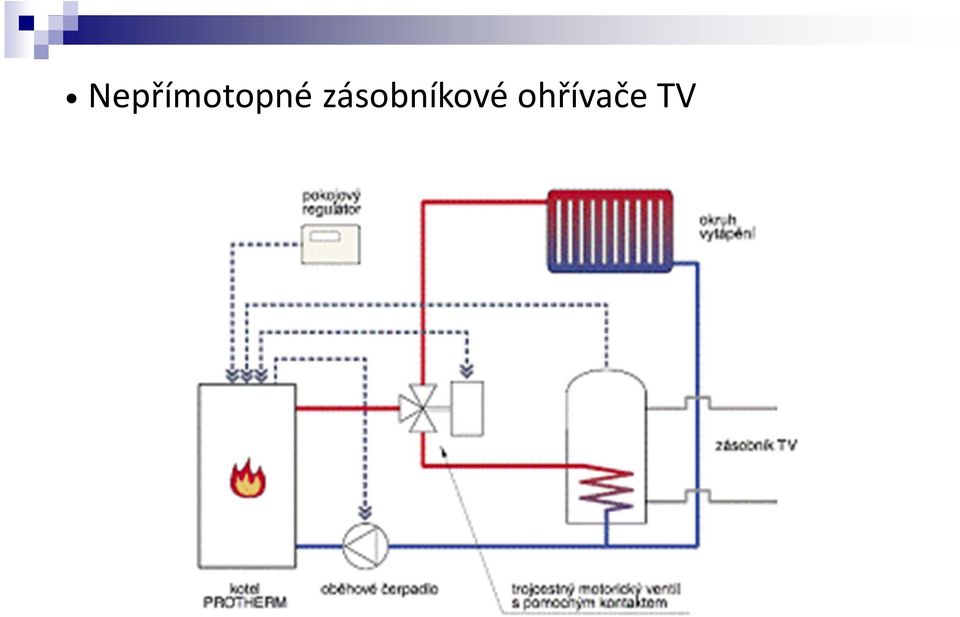

7 Nepřímotopné zásobníkové ohřívače TV

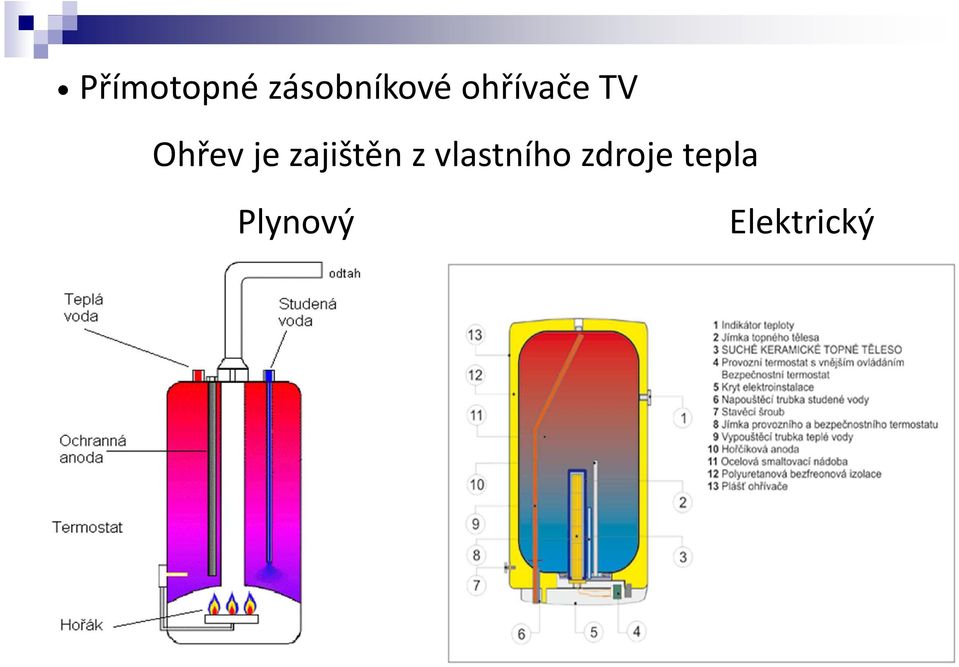

8 Přímotopné zásobníkové ohřívače TV Ohřev je zajištěn z vlastního zdroje tepla Plynový Elektrický

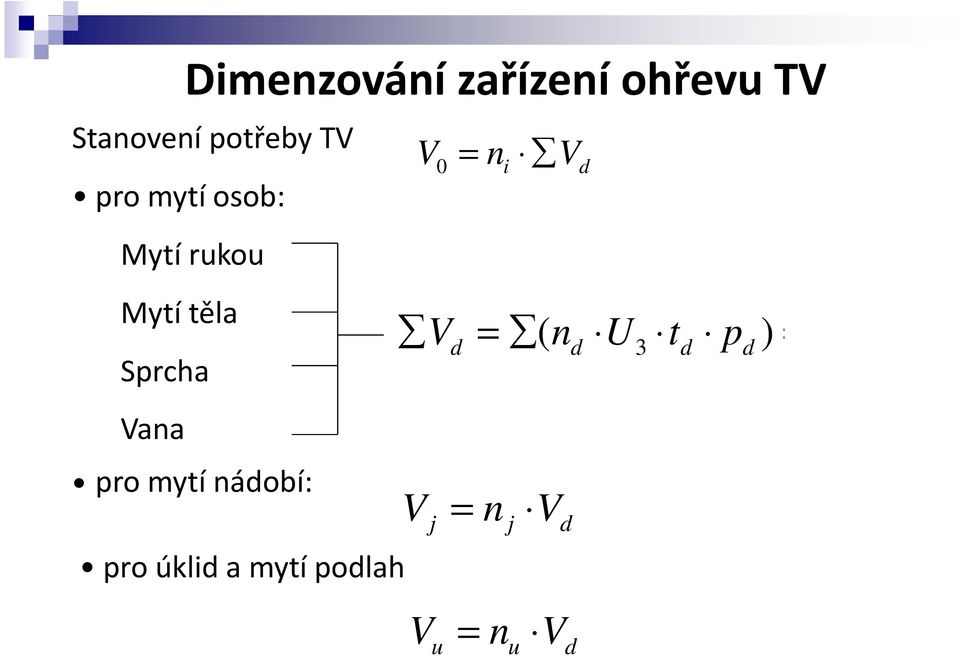

9 Dimenzování zařízení ohřevu TV Stanovení potřeby TV pro mytí osob: V0 = ni Vd Mytí rukou Mytí těla Sprcha V = ( n U t p ) = 5, , d d 3 d d Vana pro mytí nádobí: pro úklid a mytí podlah Vj = n j Vd = = l Vu = nu Vd

n U t p ) = 5,88 + 29,82 + 2 d d 3 d d Vana pro mytí

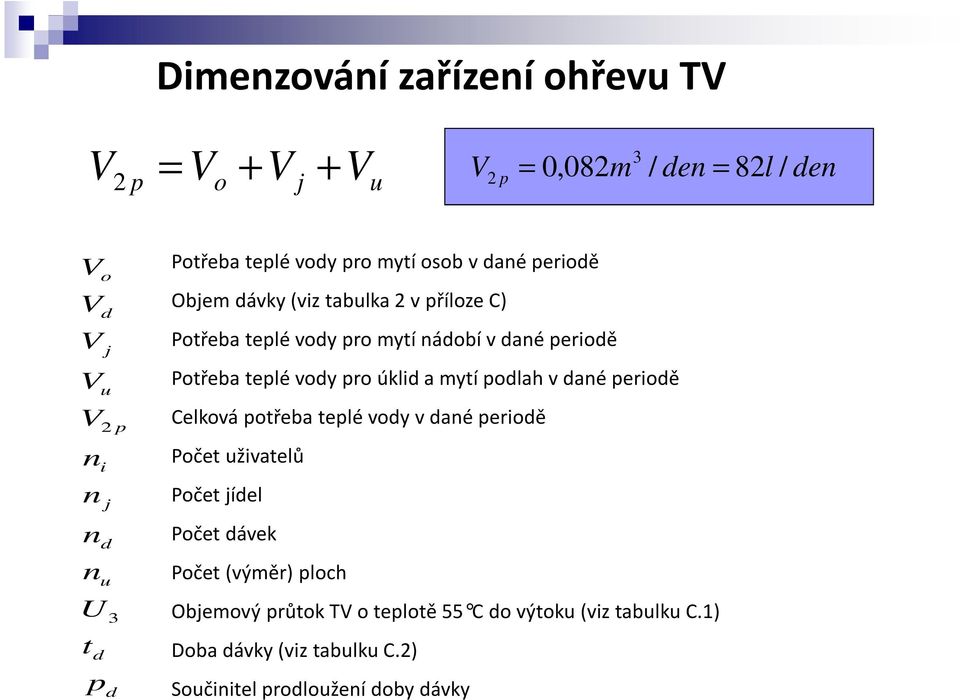

10 Dimenzování zařízení ohřevu TV V = V + V + V 2 p o j u 3 V p = 0,082m / den 82l / den 2 = V V V V V n n n n o d j u 2 p i d j d u U t p 3 d Potřeba teplé vody pro mytí osob v dané periodě Objem dávky (viz tabulka 2 v příloze C) Potřeba teplé vody pro mytí nádobí v dané periodě Potřeba teplé vody pro úklid a mytí podlah v dané periodě Celková potřeba teplé vody v dané periodě Počet uživatelů Počet jídel Počet dávek Počet (výměr) ploch Objemový průtok TV o teplotě 55 C do výtoku (viz tabulku C.1) Doba dávky (viz tabulku C.2) Součinitel prodloužení doby dávky

Potřeba teplé vody pro úklid a mytí podlah v dané periodě Celková potřeba teplé vody v dané periodě Počet uživatelů Počet jídel Počet dávek

11 ČSN Tepelné soustavy v budovách Příprava teplé vody Navrhování a projektování

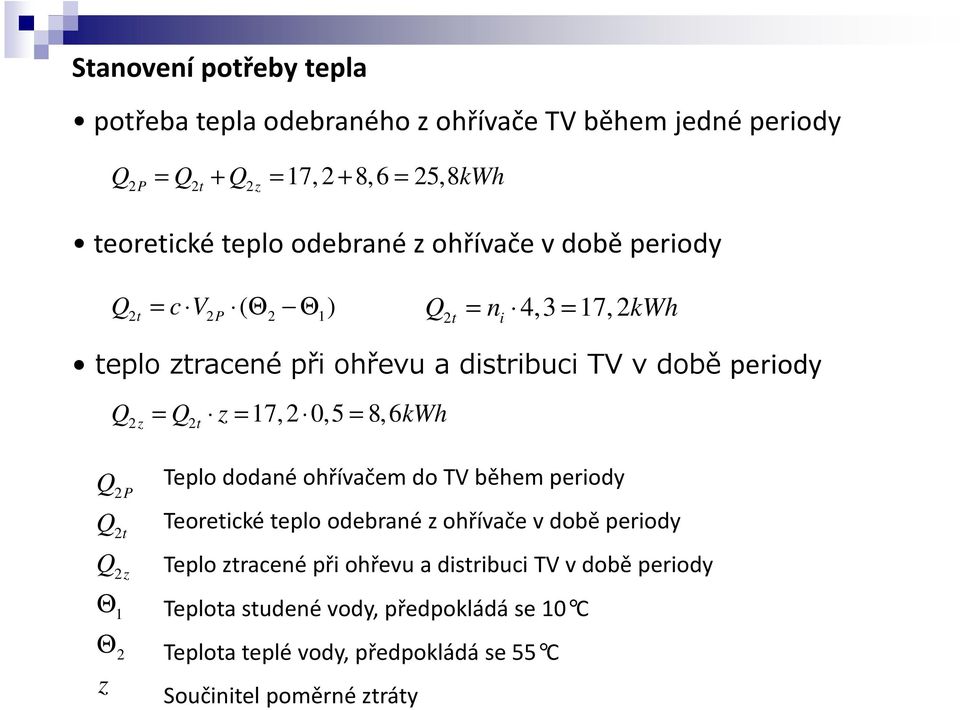

12 Stanovení potřeby tepla potřeba tepla odebraného z ohřívače TV během jedné periody Q2 P = Q2t + Q2 z = 17, 2 + 8, 6 = 25,8kWh teoretické teplo odebrané z ohřívače v době periody Q = c V ( Θ Θ ) 2t 2P 2 1 Q2t = ni 4,3 = 17, 2kWh teplo ztracené při ohřevu a distribuci TV v době periody Q2 z = Q2t z = 17,2 0,5 = 8,6kWh Q Q Q Θ Θ z 2P 2t 2z 1 2 Teplo dodané ohřívačem do TV během periody Teoretické teplo odebrané z ohřívače v době periody Teplo ztracené při ohřevu a distribuci TV v době periody Teplota studené vody, předpokládá se 10 C Teplota teplé vody, předpokládá se 55 C Součinitel poměrné ztráty

Q2t z = 17,2 0,5 = 8,6kWh Q Q Q Θ Θ z 2P 2t 2z 1 2 Teplo dodané ohřívačem do TV během periody Teoretické teplo odebrané z ohřívače v době periody

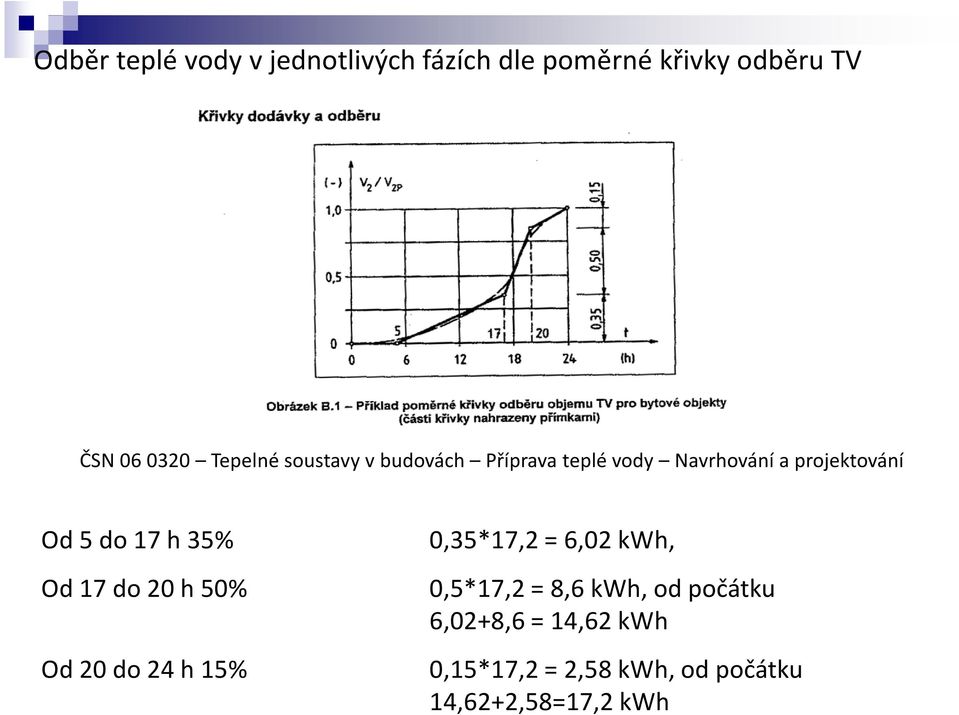

13 Odběr teplé vody v jednotlivých fázích dle poměrné křivky odběru TV ČSN Tepelné soustavy v budovách Příprava teplé vody Navrhování a projektování Od 5 do 17 h 35% Od 17 do 20 h 50% Od 20 do 24 h 15% 0,35*17,2 = 6,02 kwh, 0,5*17,2 = 8,6 kwh, od počátku 6,02+8,6 = 14,62 kwh 0,15*17,2 = 2,58 kwh, od počátku 14,62+2,58=17,2 kwh

17 h 35% Od 17 do 20 h 50% Od 20 do 24 h 15% 0,35*17,2 = 6,02 kwh, 0,5*17,2 = 8,6

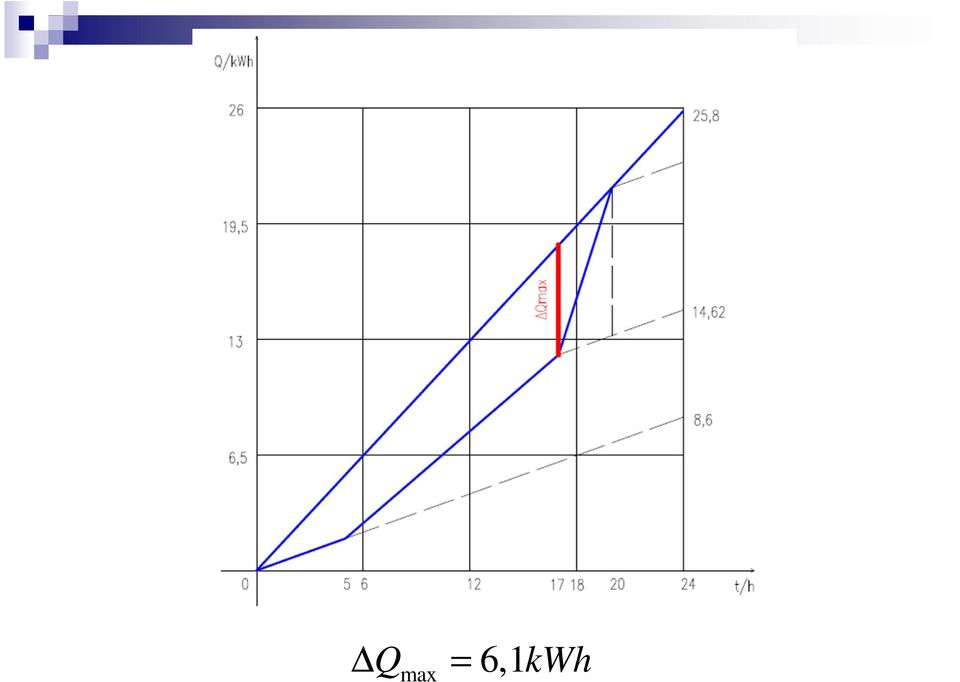

14 Q = max 6,1 kwh

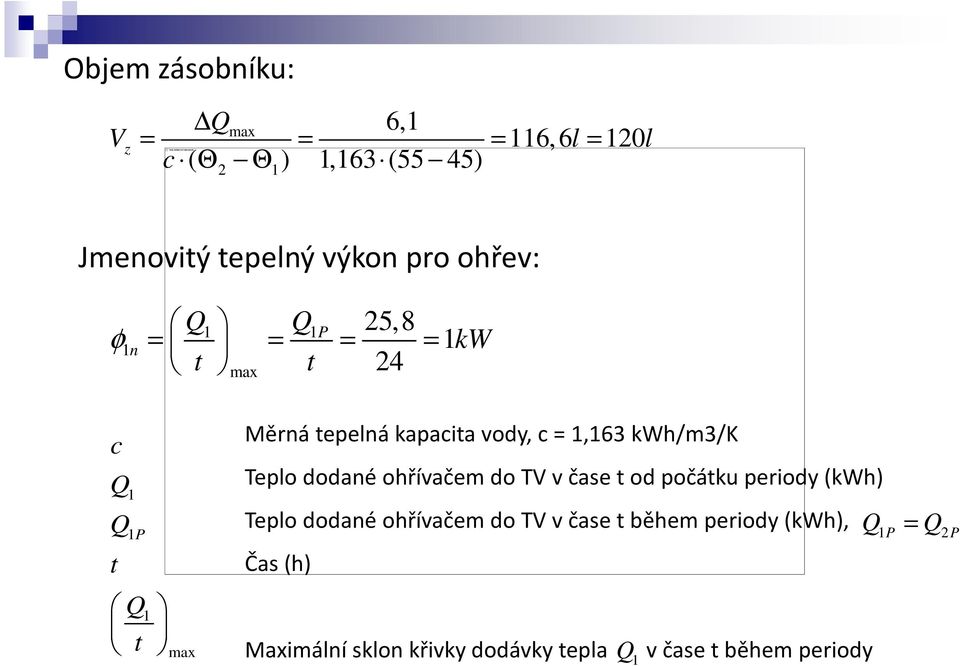

15 Tento obrázek nyní nelze zobrazit. Objem zásobníku: Q 6,1 max Vz = = = 116, 6l = 120l c ( Θ2 Θ1) 1,163 (55 45) Jmenovitý tepelný výkon pro ohřev: φ 1n Q t 1 1P = = = = max Q t 25,8 1 kw 24 c Q Q t 1 1P Q1 t max Měrná tepelná kapacita vody, c = 1,163 kwh/m3/k Teplo dodané ohřívačem do TV v čase t od počátku periody (kwh) Teplo dodané ohřívačem do TV v čase t během periody (kwh), Čas (h) Maximální sklon křivky dodávky tepla Q 1 v čase t během periody Q = Q 1P 2P

Q t 1 1P = = = = max Q t 25,8 1 kw 24 c Q Q t 1 1P Q1 t max Měrná tepelná kapacita vody, c = 1,163 kwh/m3/k Teplo

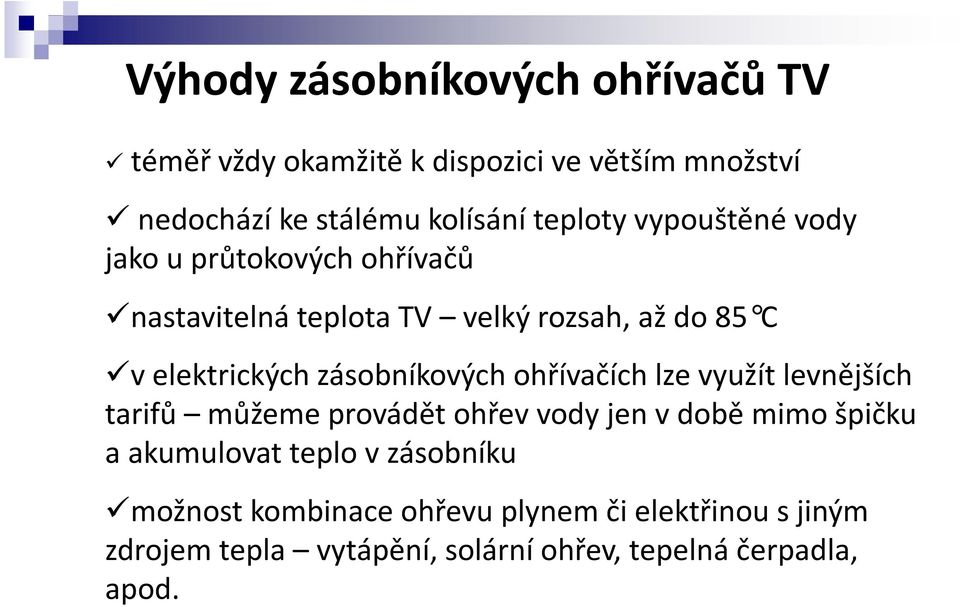

16 Výhody zásobníkových ohřívačů TV téměř vždy okamžitě k dispozici ve větším množství nedochází ke stálému kolísání teploty vypouštěné vody jako u průtokových ohřívačů nastavitelná teplota TV velký rozsah, až do 85 C v elektrických zásobníkových ohřívačích lze využít levnějších tarifů můžeme provádět ohřev vody jen v době mimo špičku a akumulovat teplo v zásobníku možnost kombinace ohřevu plynem či elektřinou s jiným zdrojem tepla vytápění, solární ohřev, tepelná čerpadla, apod.

zásobníkových ohřívačích lze využít levnějších tarifů můžeme provádět ohřev vody jen v době mimo špičku a akumulovat
