1 Představujeme společnost ELKO EP Společnost ELKO EP prožívá dvacátý druhý rok na stále se zrychlujícím trhu elektroniky. Své postavení si drží díky vlastnímu vývoji, precizní výrobě a distribuci přístrojů, které Vám denně zjednodušují běžný život v domácnostech a v oblasti průmyslu spolehlivě zajišťují plynulý proces automatizační techniky. Dynamická doba si žádá operativní řešení. Máme tu výhodu, že naše práce začíná vlastním vývojem takových přístrojů, které si aktuálně žádáte Vy naši zákazníci. Nezdržujeme se, reagujeme pružně. Modernizujeme prostředí výroby. V loňském roce se plně automatizovaná výroba rozšířila o (rychlejší, nejnovější) technologii SMD, která zvládne vyrobit až výrobků měsíčně. Dozor nad kvalitou produkovaných výrobků zajišťuje vlastní zkušebna a dvoufázová výstupní kontrola. Již několik let se intenzivně věnujeme inteligentním elektroinstalacím ať už ve sběrnicovém nebo bezdrátovém provedení. Inteligentní elektroinstalace (inels) v našem podání není pouhé ovládání běžných elektro prvků, jako jsou žárovky či zásuvky, ale zahrnuje ovládání všech technologií v domě, včetně multimédií. A právě to řadí inels, díky komplexnímu pojetí a ovládání z aplikací, ke špičce v oboru. Naším posláním je přinášet zákazníkům moderní řešení elektroinstalací, která ulehčí každodenní život, usnadní práci i ušetří peníze. Zatím co ostatní pouze prodávají, my vyvíjíme i vyrábíme. ELKO EP, vždy něco navíc. ELKO EP v číslech Sídlovýrobní závod: Holešov, Česká Republika Rok založení: 1993 Počet zaměstnanců: 194 v Holešově, 54 v ELKO Holding Pobočky: Slovensko, Polsko, Maďarsko, Ukrajina, Rusko, Německo, Španělsko, Rakousko, Dubai Konsolidovaný obrat: > 0 mil. EUR Exportní země: > 66 Významní OEM zákazníci: Schneider Electric, Eaton, Siemens, ETI, TYCO, GE Certifikace procesů: ISO 9001, ISO Certifikace výrobků: CE (EU), UL (USA), GOST (RU), Ukrstandart (UA) a.j. Získaná ocenění OCENĚNÍ ZLATÝ VÝROBEK za SMRT OCENĚNÍ JIŘÍ KONEČNÝ PODNIKATEL ROKU 004 FIRMA ROKU 01 VODAFONE ČESTNÉ UZNÁNÍ VIZIONÁŘI za BEZDRÁTOVÝ SYSTÉM OCENĚNÍ RF Touch ČESKOMORAVSKÁ ASOCIACE Společnost získala prestižní cenu ZLATÝ AMPER za produkt RF Touch. Supermultifunkční relé SMRT získalo na veletrhu Elektrotechnika Ostrava ocenění ZLATÝ VÝROBEK. V roce 004 získal Jiří Konečný ocenění Podnikatel roku. V roce 01 se společnost ELKO EP stala Vodafone Firmou roku Zlínského kraje a v celostátním finále získala druhé místo. V roce 013 získala společnost čestné uznání odborné poroty CzechInfo.

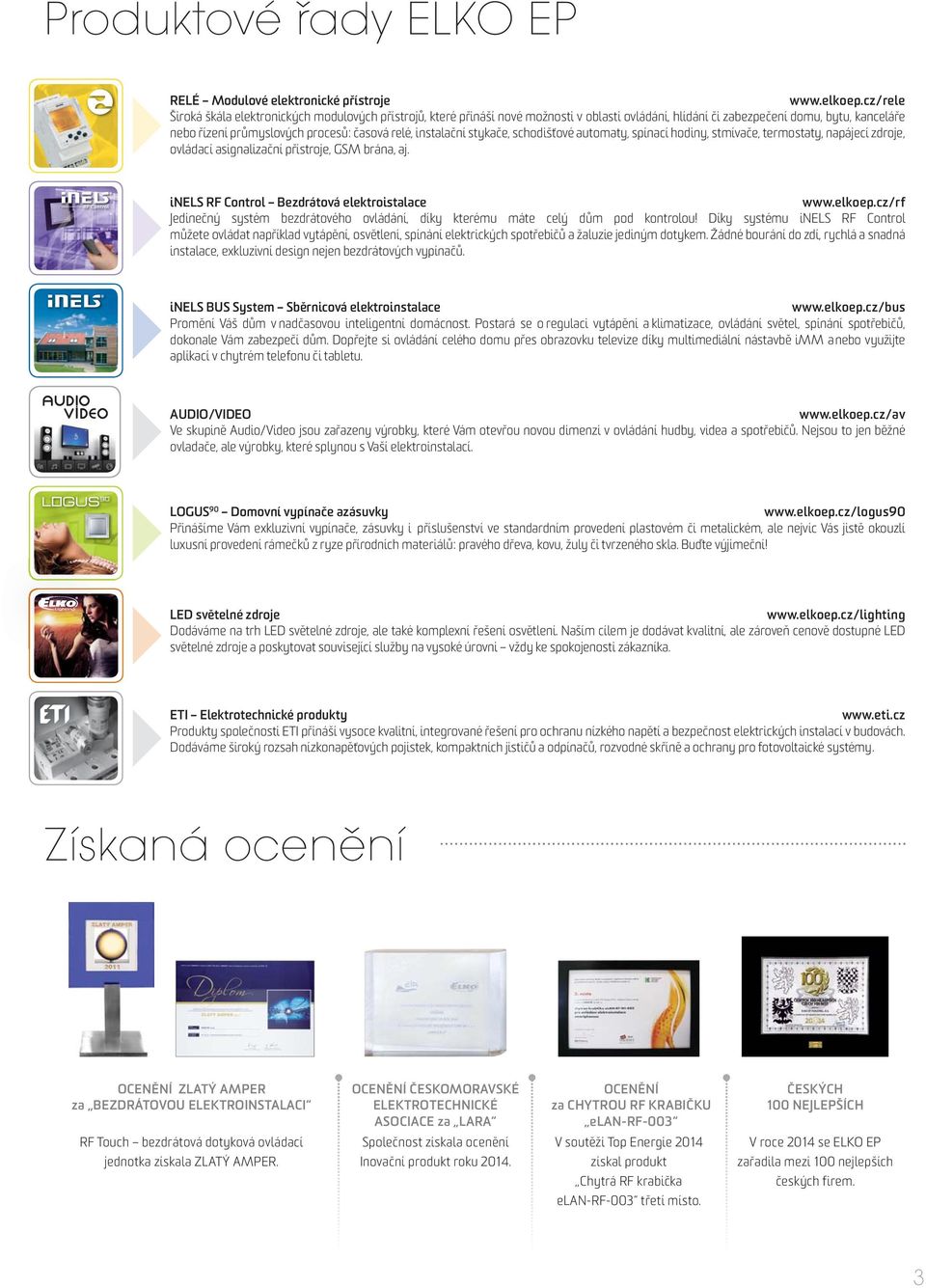

2 Produktové řady ELKO EP RELÉ Modulové elektronické přístroje Široká škála elektronických modulových přístrojů, které přináší nové možnosti v oblasti ovládání, hlídání či zabezpečení domu, bytu, kanceláře nebo řízení průmyslových procesů: časová relé, instalační stykače, schodišťové automaty, spínací hodiny, stmívače, termostaty, napájecí zdroje, ovládací asignalizační přístroje, GSM brána, aj. inels RF Control Bezdrátová elektroistalace Jedinečný systém bezdrátového ovládání, díky kterému máte celý dům pod kontrolou! Díky systému inels RF Control můžete ovládat například vytápění, osvětlení, spínání elektrických spotřebičů a žaluzie jediným dotykem. Žádné bourání do zdí, rychlá a snadná instalace, exkluzivní design nejen bezdrátových vypínačů. inels BUS System Sběrnicová elektroinstalace Promění Váš dům v nadčasovou inteligentní domácnost. Postará se o regulaci vytápění a klimatizace, ovládání světel, spínání spotřebičů, dokonale Vám zabezpečí dům. Dopřejte si ovládání celého domu přes obrazovku televize díky multimediální nástavbě imm a nebo využijte aplikací v chytrém telefonu či tabletu. AUDIO/VIDEO Ve skupině Audio/Video jsou zařazeny výrobky, které Vám otevřou novou dimenzi v ovládání hudby, videa a spotřebičů. Nejsou to jen běžné ovladače, ale výrobky, které splynou s Vaší elektroinstalací. LOGUS 90 Domovní vypínače azásuvky Přinášíme Vám exkluzivní vypínače, zásuvky i příslušenství ve standardním provedení plastovém či metalickém, ale nejvíc Vás jistě okouzlí luxusní provedení rámečků z ryze přírodních materiálů: pravého dřeva, kovu, žuly či tvrzeného skla. Buďte výjimeční! LED světelné zdroje Dodáváme na trh LED světelné zdroje, ale také komplexní řešení osvětlení. Naším cílem je dodávat kvalitní, ale zároveň cenově dostupné LED světelné zdroje a poskytovat související služby na vysoké úrovni vždy ke spokojenosti zákazníka. ETI Elektrotechnické produkty Produkty společnosti ETI přináší vysoce kvalitní, integrované řešení pro ochranu nízkého napětí a bezpečnost elektrických instalací v budovách. Dodáváme široký rozsah nízkonapěťových pojistek, kompaktních jističů a odpínačů, rozvodné skříně a ochrany pro fotovoltaické systémy. Získaná ocenění OCENĚNÍ ZLATÝ AMPER za BEZDRÁTOVOU ELEKTROINSTALACI RF Touch bezdrátová dotyková ovládací jednotka získala ZLATÝ AMPER. OCENĚNÍ ČESKOMORAVSKÉ ELEKTROTECHNICKÉ ASOCIACE za LARA Společnost získala ocenění Inovační produkt roku 014. OCENĚNÍ za CHYTROU RF KRABIČKU elanrf003 V soutěži Top Energie 014 získal produkt Chytrá RF krabička elanrf003 třetí místo. ČESKÝCH 100 NEJLEPŠÍCH V roce 014 se ELKO EP zařadila mezi 100 nejlepších českých firem. 3

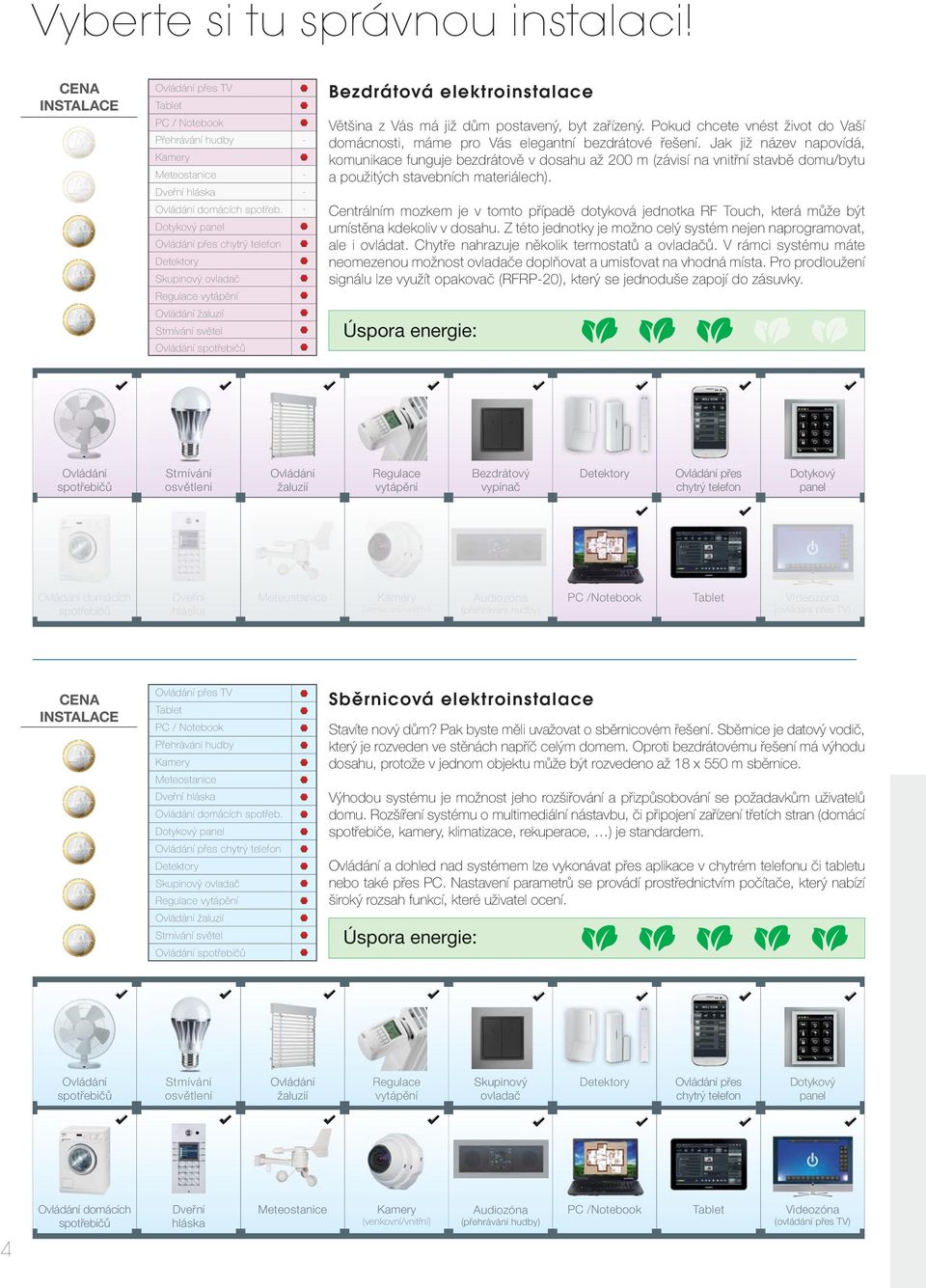

3 Vyberte si tu správnou instalaci! CENA INSTALACE Ovládání přes TV Tablet PC / Notebook Přehrávání hudby Kamery Meteostanice Dveřní hláska Ovládání domácích spotřeb. Dotykový panel Ovládání přes chytrý telefon Detektory Skupinový ovladač Regulace vytápění Ovládání žaluzií Stmívání světel Ovládání spotřebičů Bezdrátová elektroinstalace Většina z Vás má již dům postavený, byt zařízený. Pokud chcete vnést život do Vaší domácnosti, máme pro Vás elegantní bezdrátové řešení. Jak již název napovídá, komunikace funguje bezdrátově v dosahu až 00 m (závisí na vnitřní stavbě domu/bytu a použitých stavebních materiálech). Centrálním mozkem je v tomto případě dotyková jednotka RF Touch, která může být umístěna kdekoliv v dosahu. Z této jednotky je možno celý systém nejen naprogramovat, ale i ovládat. Chytře nahrazuje několik termostatů a ovladačů. V rámci systému máte neomezenou možnost ovladače doplňovat a umisťovat na vhodná místa. Pro prodloužení signálu lze využít opakovač (RFRP0), který se jednoduše zapojí do zásuvky. Úspora energie: Ovládá ádání spotřebičů Stmívá ívání osvětlení Ovládá ádání žaluzií Regula ulace vytápění Bezdrá drátov tový vypínač Detekt ektory Ovládá ádání přes chytrý telefon Dotyko ykový panel Ovládání domácích spotřebičů Dveřní hláska Meteostanice Kamery (venkovní/vnitřní) Audiozóna (přehrávání hudby) PC /Notebook Tablet Videozóna (ovládání přes TV) CENA INSTALACE Ovládání přes TV Tablet PC / Notebook Přehrávání hudby Kamery Meteostanice Dveřní hláska Ovládání domácích spotřeb. Dotykový panel Ovládání přes chytrý telefon Detektory Skupinový ovladač Regulace vytápění Ovládání žaluzií Stmívání světel Ovládání spotřebičů Sběrnicová elektroinstalace Stavíte nový dům? Pak byste měli uvažovat o sběrnicovém řešení. Sběrnice je datový vodič, který je rozveden ve stěnách napříč celým domem. Oproti bezdrátovému řešení má výhodu dosahu, protože v jednom objektu může být rozvedeno až 18 x 550 m sběrnice. Výhodou systému je možnost jeho rozšiřování a přizpůsobování se požadavkům uživatelů domu. Rozšíření systému o multimediální nástavbu, či připojení zařízení třetích stran (domácí spotřebiče, kamery, klimatizace, rekuperace, ) je standardem. Ovládání a dohled nad systémem lze vykonávat přes aplikace v chytrém telefonu či tabletu nebo také přes PC. Nastavení parametrů se provádí prostřednictvím počítače, který nabízí široký rozsah funkcí, které uživatel ocení. Úspora energie: Ovládání spotřebičů Stmívání osvětlení Ovládání žaluzií Regulace vytápění Skupinový ovladač Detektory Ovládání přes chytrý telefon Dotykový panel 4 Ovládání domácích spotřebičů Dveřní hláska Meteostanice Kamery (venkovní/vnitřní) Audiozóna (přehrávání hudby) PC /Notebook Tablet Videozóna (ovládání přes TV)

4 Sběrnicová elektroinstalace Co Vám přináší sběrnicové řešení úspora energií díky regulaci osvětlení a vytápění ovládání rolet, markýz, venkovních či meziokenních žaluzií stmívání osvětlení, světelné scény spínání spotřebičů či elektrických zařízení na dálku ovládání příjezdové brány, garážových vrat logické a centrální funkce (odchodové tlačítko, ) možnost manuálního ovládání i automatického režimu reakce na (nežádoucí) otevření okna nebo dveří reakce na pohyb osob (žádoucí i nežádoucí) vzdálený dohled přes chytrý telefon, tablet nebo PC možnost ovládání přes televizní obrazovku integrace zařízení třetích stran (kamery, klimatizace, ) Sběrnicový systém inels BUS System představuje jedinečné řešení elektroinstalace tehdy, když stavíte nový dům nebo provádíte kompletní rekonstrukci. Systém nabízí širokou škálu funkcí, která přináší uživateli domu příjemný komfort. Dále umožňuje integrovat jednotlivé technologie v domě, což kromě již zmíněného komfortu přináší také úspory. Způsob ovládání je také možné v průběhu času přizpůsobovat požadavkům uživatele a elektroinstalaci lze dále rozšiřovat. Velmi oblíbené je využívání aplikací do chytrých telefonů nebo tabletů, které představují efektivní a přehledný způsob kontroly nad domem v době Vaší nepřítomnosti. S inels BUS System jste schopní integrovat většinu technologií v domě a vhodnou regulací šetřit Vaše peníze za energie. Nemusíte se zajímat, zda je léto nebo zima. Jednoduše nastavíte požadovanou teplotu v místnosti a dům již automaticky ví, co má dělat. Úspory provází celou myšlenku inteligentního bydlení. Dům je schopný vypnout osvětlení a vytápění v místnosti v době nepřítomnosti, v zimě vytáhne žaluzie, čímž umožní prohřívání domu slunečními paprsky či naopak v létě dříve zatáhne žaluzie a omezí tak četnost spínání energeticky náročné klimatizace. Neopomenutelná je ochrana majetku a bezpečí. Záplavový, teplotní, požární detektor nebo detektor úniku plynu dá pokyn, který zavře přívod vody, plynu, spustí ventilaci apod. Užitečná je také funkce simulace přítomnosti v době, kdy jste na dovolené. Při ovládání elektroinstalace můžete využít nástěnné vypínače, skleněné dotykové vypínače, dotykový displej, chytrý telefon, tablet, počítač či televizní obrazovku. Tím lze zachovat konvenční způsob ovládání a doplnit jej o možnost ovládání celého domu z jednoho místa. Užíváte si rádi hudby, sledování filmů či prohlížení fotek? S multimediální nástavbou budete mít všechna tato data přístupná kdekoliv v domě. Navíc můžete dětem ve vedlejším pokoji vypnout televizi a ovládat celý dům přes TV obrazovku. Spínání el. spotřebičů Stmívání světel Regulace vytápění Ovládání klimatizace Ovládání rolet Ovládání detektorů Multimédia OVLÁDÁNÍ ELEKTROINSTALACE CHYTRÝM TELEFONEM Váš dům máte neustále pod kontrolou díky aplikacím ve Vašem chytrém telefonu či tabletu. Tyto aplikace jsou k dostání pro nejčastěji využívané operační systémy Android a ios (iphone, ipad). OVLÁDACÍ DOTYKOVÁ JEDNOTKA EST Jednotka EST s barevným dotykovým displejem Vám umožňuje regulovat vytápění, nastavovat barvu LED pásků a ovládat osvětlení, žaluzie, jiné spotřebiče nebo scény. Jednotku je vhodné využít v místech, kde by jinak bylo nutné využít celou řadu ovladačů. OVLÁDÁNÍ PŘES TV Z pohodlí pohovky máte pod kontrolou celý dům, můžete upravit teplotu v dané místnosti, či vypnout světla v garáži. Multimediální nástavba Vám umožní prohlížet si fotky z rodinné dovolené, spustit film dětem ve vedlejší místnosti nebo jen tak poslouchat hudbu. Všechny fotografie, filmy a hudbu máte máte uloženy pouze na jednom místě, ale dostupné v celém domě. 5

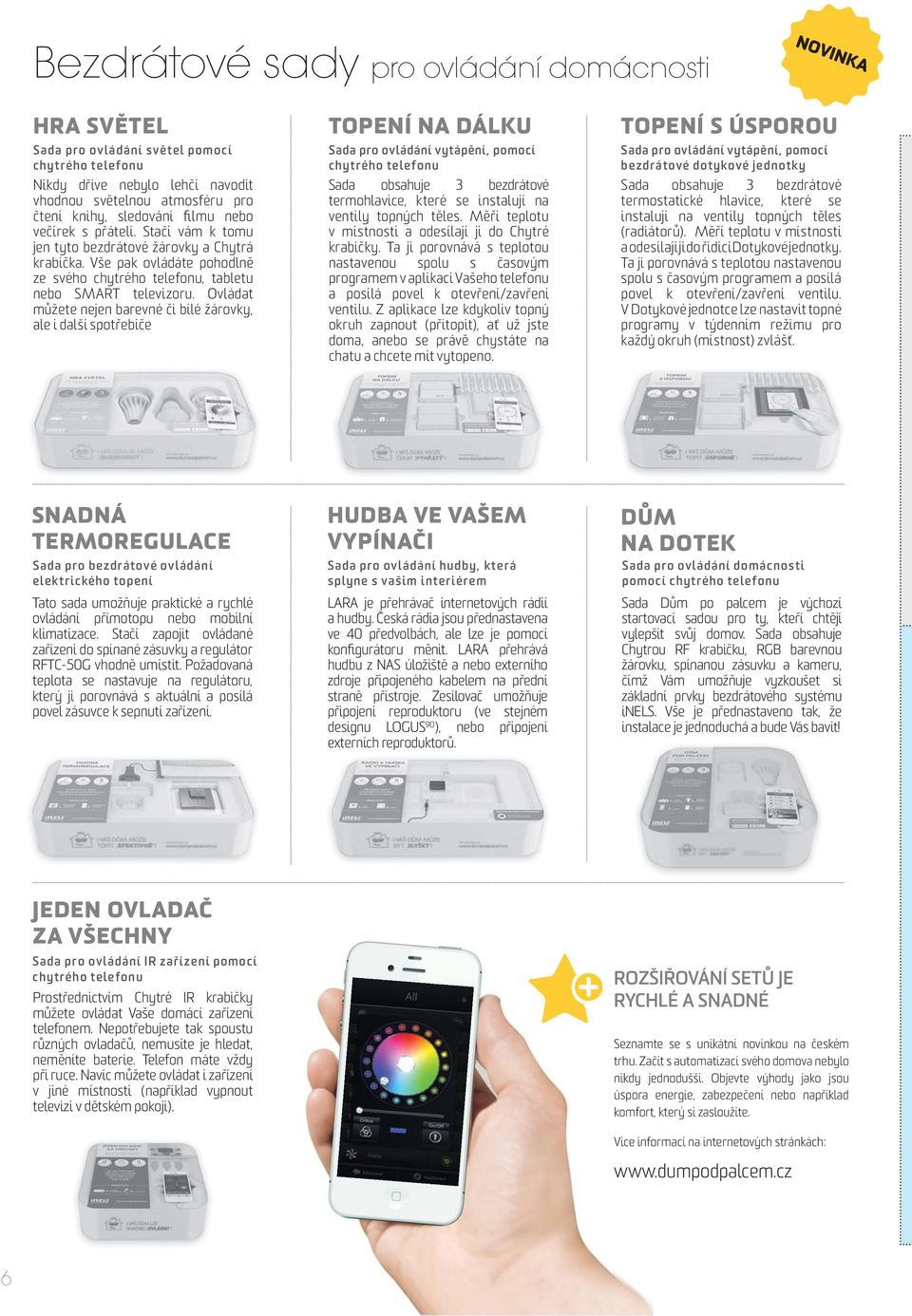

5 Bezdrátové sady pro ovládání domácnosti NOVINKA HRA SVĚTEL Sada pro ovládání světel pomocí chytrého telefonu Nikdy dříve nebylo lehčí navodit vhodnou světelnou atmosféru pro čtení knihy, sledování filmu nebo večírek s přáteli. Stačí vám k tomu jen tyto bezdrátové žárovky a Chytrá krabička. Vše pak ovládáte pohodlně ze svého chytrého telefonu, tabletu nebo SMART televizoru. Ovládat můžete nejen barevné či bílé žárovky, ale i další spotřebiče TOPENÍ NA DÁLKU Sada pro ovládání vytápění, pomocí chytrého telefonu Sada obsahuje 3 bezdrátové termohlavice, které se instalují na ventily topných těles. Měří teplotu v místnosti a odesílají ji do Chytré krabičky. Ta ji porovnává s teplotou nastavenou spolu s časovým programem v aplikaci Vašeho telefonu a posílá povel k otevření/zavření ventilu. Z aplikace lze kdykoliv topný okruh zapnout (přitopit), ať už jste doma, anebo se právě chystáte na chatu a chcete mít vytopeno. TOPENÍ S ÚSPOROU Sada pro ovládání vytápění, pomocí bezdrátové dotykové jednotky Sada obsahuje 3 bezdrátové termostatické hlavice, které se instalují na ventily topných těles (radiátorů). Měří teplotu v místnosti a odesílají ji do řídicí Dotykové jednotky. Ta ji porovnává s teplotou nastavenou spolu s časovým programem a posílá povel k otevření/zavření ventilu. V Dotykové jednotce lze nastavit topné programy v týdenním režimu pro každý okruh (místnost) zvlášť. SNADNÁ TERMOREGULACE Sada pro bezdrátové ovládání elektrického topení Tato sada umožňuje praktické a rychlé ovládání přímotopu nebo mobilní klimatizace. Stačí zapojit ovládané zařízení do spínané zásuvky a regulátor RFTC50G vhodně umístit. Požadovaná teplota se nastavuje na regulátoru, který ji porovnává s aktuální a posílá povel zásuvce k sepnutí zařízení. HUDBA VE VAŠEM VYPÍNAČI Sada pro ovládání hudby, která splyne s vašim interiérem LARA je přehrávač internetových rádií a hudby. Česká rádia jsou přednastavena ve 40 předvolbách, ale lze je pomocí konfigurátoru měnit. LARA přehrává hudbu z NAS úložiště a nebo externího zdroje připojeného kabelem na přední straně přístroje. Zesilovač umožňuje připojení reproduktoru (ve stejném designu LOGUS 90 ), nebo připojení externích reproduktorů. DŮM NA DOTEK Sada pro ovládání domácnosti pomocí chytrého telefonu Sada Dům po palcem je výchozí startovací sadou pro ty, kteří chtějí vylepšit svůj domov. Sada obsahuje Chytrou RF krabičku, RGB barevnou žárovku, spínanou zásuvku a kameru, čímž Vám umožňuje vyzkoušet si základní prvky bezdrátového systému inels. Vše je přednastaveno tak, že instalace je jednoduchá a bude Vás bavit! JEDEN OVLADAČ ZA VŠECHNY Sada pro ovládání IR zařízení pomocí chytrého telefonu Prostřednictvím Chytré IR krabičky můžete ovládat Vaše domácí zařízení telefonem. Nepotřebujete tak spoustu různých ovladačů, nemusíte je hledat, neměníte baterie. Telefon máte vždy při ruce. Navíc můžete ovládat i zařízení v jiné místnosti (například vypnout televizi v dětském pokoji). ROZŠIŘOVÁNÍ SETŮ JE RYCHLÉ A SNADNÉ Seznamte se s unikátní novinkou na českém trhu. Začít s automatizací svého domova nebylo nikdy jednodušší. Objevte výhody jako jsou úspora energie, zabezpečení nebo například komfort, který si zasloužíte. Více informací na internetových stránkách: 6

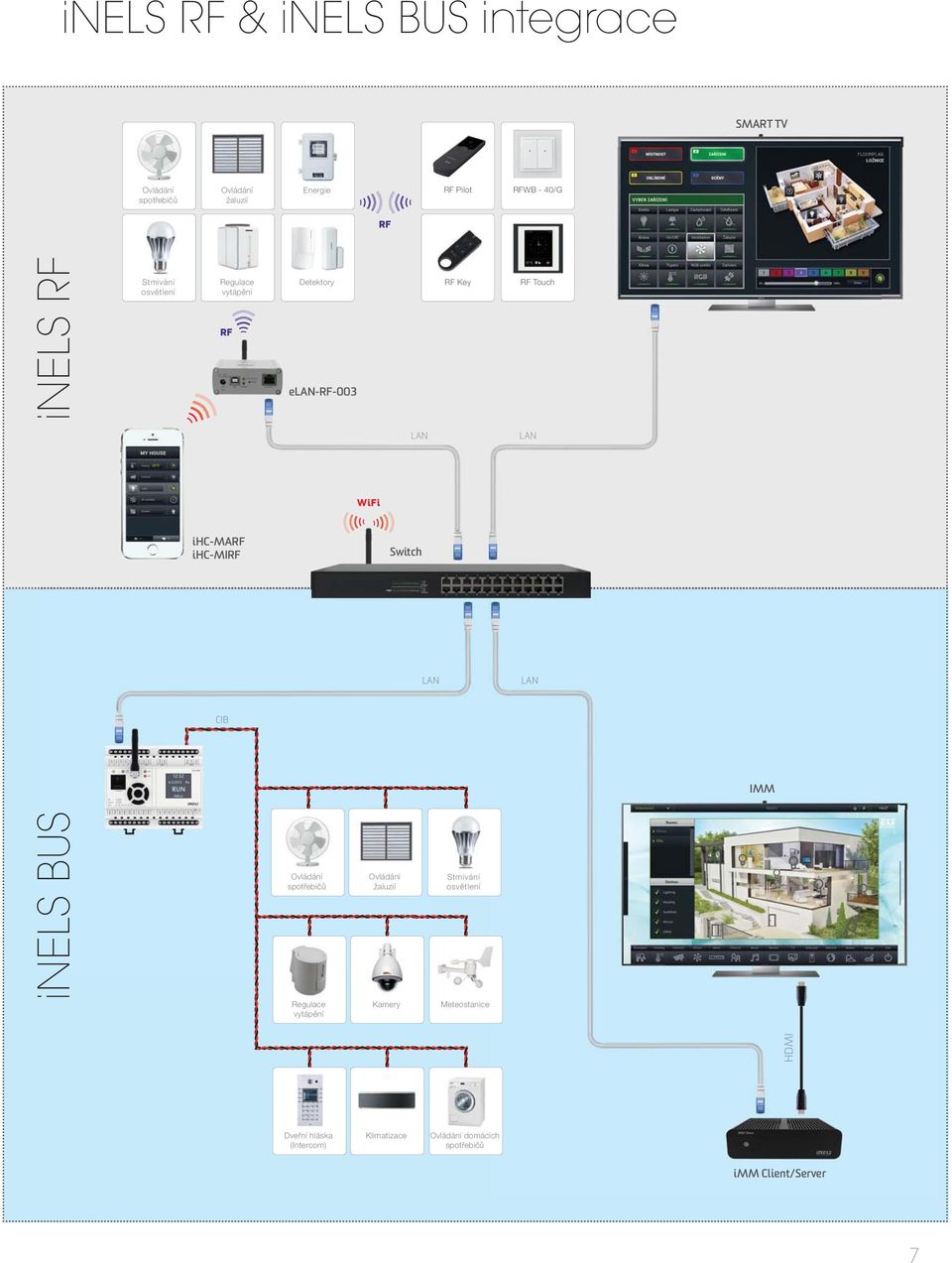

6 inels RF & inels BUS integrace SMART TV Ovládání spotřebičů Ovládání žaluzií Energie RF Pilot RFWB 40/G RF inels RF Stmívání osvětlení Regulace vytápění RF Detektory elanrf003 RF Key RF Touch LAN LAN WiFi ihcmarf ihcmirf Switch LAN LAN IMM inels BUS Ovládání spotřebičů Ovládání žaluzií Stmívání osvětlení Regulace vytápění HDMI Kamery Meteostanice Dveřní hláska (Intercom) Klimatizace Ovládání domácích spotřebičů imm Client/Server 7

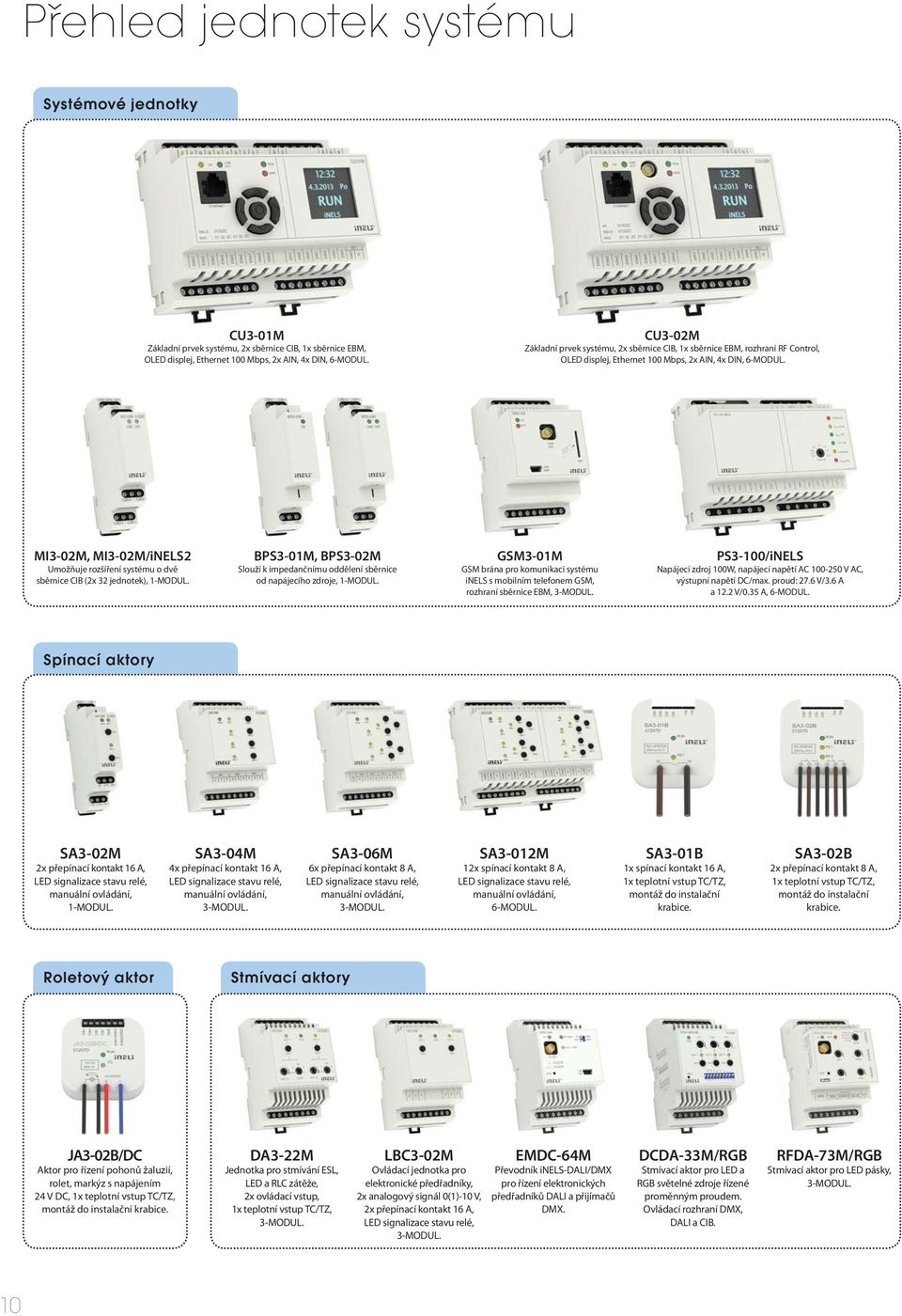

7 Obsah katalogu Inteligentní elektroinstalace Přehled jednotek systému 10 Příklady topologie sběrnice 1 Vysvětlivky k označení produktů 1 Základní zapojení systému s centrální jednotkou CU301M 13 Základ systému inels BUS System CU301M, CU30M, centrální jednotka 14 PS3100/iNELS, napájecí zdroj 16 MI30M, externí master sběrnice 18 BPS301M, BPS30M, oddělovač sběrnice od napájecího zdroje 19 GSM301, GSM komunikátor 0 Periferní sběrnicové jednotky Spínací aktory SA30M, spínací dvoukanálový aktor SA304M, spínací čtyřkanálový aktor 3 SA306M, spínací šestikanálový aktor 4 SA301M, spínací dvanáctikanálový aktor 5 SA301B, spínací jednokanálový aktor 6 SA30B, spínací dvoukanálový aktor 6 JA30B/DC, roletový (žaluziový) aktor 7 Stmívací aktory DA3M, univerzální stmívací dvoukanálový aktor 8 LBC30M, stmívací dvoukanálový aktor pro předřadníky 9 EMDC64M, převodník inels DALI/DMX 30 DCDA33M/RGB, stmívací aktor 31 RFDA73M/RGB, stmívací aktor 3 Vstupní jednotky IM30B, IM340B, IM380B, jednotky binárních vstupů 34 IM3140M, jednotka binárních vstupů 36 TI310B, teplotní vstup jednokanálový 37 TI340B, teplotní vstup čtyřkanálový 37 TI360M, teplotní vstup šestikanálový 38 Převodník analog digital ADC360M, převodník analog digital 39 Převodník digital analog DAC304B, převodník digital analog 40 DAC304M, převodník digital analog 41 8

8 Nástěnné dotykové ovladače EST3, ovládací jednotka s dotykovým displejem 4 GSB340, GSB360, GSB380, nástěnné skleněné dotykové ovladače 44 Nástěnné ovladače s krátkocestným ovládáním WSB30, WSB340, nástěnné ovladače 46 Nástěnná čtečka karet WMR311, nástěnná čtečka karet 47 Digitální pokojový termoregulátor IDRT31, digitální pokojový termoregulátor 48 Aplikace inels Home Control ihc 50 Příslušenství inels TELVA 30 V, TELVA 4 V, termopohon 5 ANI, ANE, anténa 5 TC, TZ, Pt100, teplotní senzory 53 Zatížitelnost výrobků 54 Případové studie 56 9

9 Přehled jednotek systému Systémové jednotky CU301M Základní prvek systému, x sběrnice, 1x sběrnice EBM, OLED displej, Ethernet 100 Mbps, x AIN, 4x DIN, 6MODUL. CU30M Základní prvek systému, x sběrnice, 1x sběrnice EBM, rozhraní RF Control, OLED displej, Ethernet 100 Mbps, x AIN, 4x DIN, 6MODUL. MI30M, MI30M/iNELS Umožňuje rozšíření systému o dvě sběrnice (x 3 jednotek), 1MODUL. BPS301M, BPS30M Slouží k impedančnímu oddělení sběrnice od napájecího zdroje, 1MODUL. GSM301M GSM brána pro komunikaci systému inels s mobilním telefonem GSM, rozhraní sběrnice EBM, 3MODUL. PS3100/iNELS Napájecí zdroj 100W, napájecí napětí AC V AC, výstupní napětí DC/max. proud: 7.6 V/3.6 A a 1. V/0.35 A, 6MODUL. Spínací aktory SA30M x přepínací kontakt 16 A, LED signalizace stavu relé, manuální ovládání, 1MODUL. SA304M 4x přepínací kontakt 16 A, LED signalizace stavu relé, manuální ovládání, 3MODUL. SA306M 6x přepínací kontakt 8 A, LED signalizace stavu relé, manuální ovládání, 3MODUL. SA301M 1x spínací kontakt 8 A, LED signalizace stavu relé, manuální ovládání, 6MODUL. SA301B 1x spínací kontakt 16 A, 1x teplotní vstup TC/TZ, montáž do instalační krabice. SA30B x přepínací kontakt 8 A, 1x teplotní vstup TC/TZ, montáž do instalační krabice. Roletový aktor Stmívací aktory JA30B/DC Aktor pro řízení pohonů žaluzií, rolet, markýz s napájením 4 V DC, 1x teplotní vstup TC/TZ, montáž do instalační krabice. DA3M Jednotka pro stmívání ESL, LED a RLC zátěže, x ovládací vstup, 1x teplotní vstup TC/TZ, 3MODUL. LBC30M Ovládací jednotka pro elektronické předřadníky, x analogový signál 0(1)10 V, x přepínací kontakt 16 A, LED signalizace stavu relé, 3MODUL. EMDC64M Převodník inelsdali/dmx pro řízení elektronických předřadníků DALI a přijímačů DMX. DCDA33M/RGB Stmívací aktor pro LED a RGB světelné zdroje řízené proměnným proudem. Ovládací rozhraní DMX, DALI a. RFDA73M/RGB Stmívací aktor pro LED pásky, 3MODUL. 10

10 Vstupní jednotky IM3140M Vstupní modul, 14x binární vstup, 3MODUL. IM30B, IM340B Vstupní moduly, x/4x binární vstup, 1x teplotní vstup TC/TZ, montáž do instalační krabice. IM380B Vstupní modul, 8x binární vstup, 1x teplotní vstup TC/ TZ, montáž do instalační krabice. TI310B Jednotka pro připojení 1x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, montáž do instalační krabice. TI340B Jednotka pro připojení 4x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, montáž do instalační krabice. TI360M Jednotka pro připojení 6x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, 3MODUL. Převodníky Aplikace inels Home Control ADC360M Převodník analogových signálů na sběrnici, 6 x vstup 3MODUL. DAC304B Převodník ze sběrnice na signál 0(1)10 V, 4 kanály, 1x teplotní vstup TC/TZ, montáž do instalační krabice. DAC304M Převodník ze sběrnice na signál 0(1)10 V, 4 kanály, 1x teplotní vstup TC/TZ, 3MODUL. ihcma Aplikace pro ovládání systému inels z telefonu s OS Android. ihcta Aplikace pro ovládání systému inels z tabletu s OS Android. ihcmi Aplikace pro ovládání systému inels z iphonu. ihcti Aplikace pro ovládání systému inels z ipadu. Nástěnné jednotky a ovladače EST3 Ovládací jednotka s dotykovým displejem. GSB340, GSB360, GSB380 Skleněné kapacitní nástěnné ovladače, 4x/6x/8x tlačítko, vestavěný senzor teploty a intenzity osvětlení, x AIN/DIN. WSB30 Dvoutlačítkový ovladač, vestavěný senzor teploty, x AIN/DIN, 1x indikace LED (červená/ zelená), provedení LOGUS 90. WSB340 Čtyřtlačítkový ovladač, vestavěný senzor teploty, x AIN/DIN, x indikace LED (červená/ zelená), provedení LOGUS 90. WMR311 Čtečka bezkontaktních médií, 1x přepínací kontakt 8 A, dvoutlačítkový ovladač, provedení LOGUS 90. IDRT31 Ovládací jednotka pro korekci okruhu vytápění v rozmezí ±3, ±4 nebo ±5 C. AUDIO/VIDEO Nástavba systému inels je součástí samostatného katalogu AUDIO/VIDEO imm Client Přehrávač Videozóny umožňující ovládání multimédií a funkcí systému přes TV, překladač IP protokolů třetích stran. Connection Server Překladač IP protokolů zařízení třetích stran. imm Audio ZoneR Přehrávač Audiozóny, audio výstup 3.5 mm stereo jack. LARA Přehrávač hudby a internetových rádií ve velikosti vypínače, vlastní x10 W zesilovač, provedení LOGUS 90. elanir003 Převodník povelů z Ethernet sítě na IR kód, 3 výstupy, podpora IR kódů na frekvenci 0455 khz. elanrf003, elanrfwi003 Chytrá krabička pro obousměrnou komunikaci s bezdrátovými jednotkami inels RF Control. 11

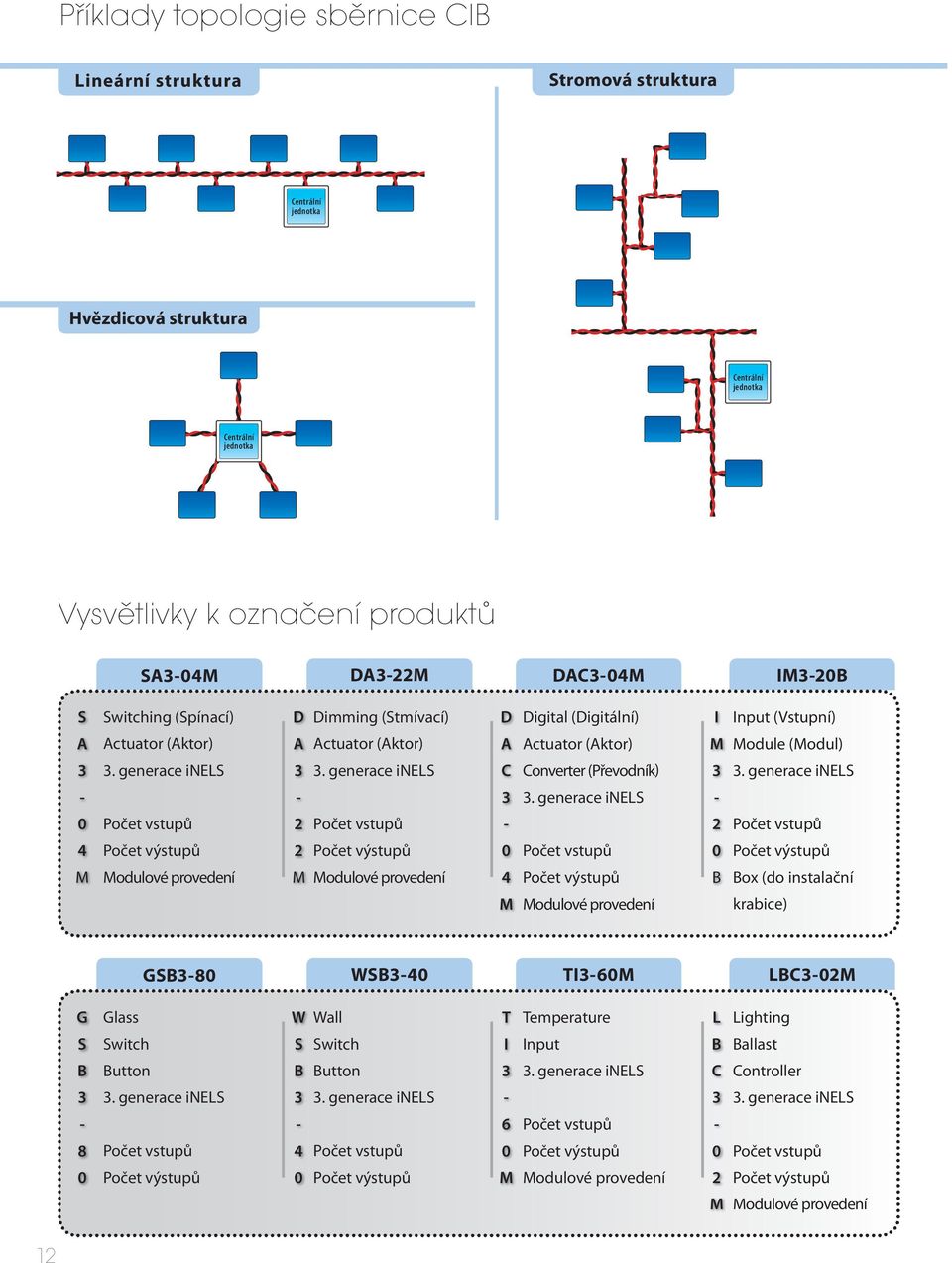

11 Příklady topologie sběrnice Lineární struktura Stromová struktura Centrální jednotka Hvězdicová struktura Centrální jednotka tecentrální jednotka Vysvětlivky k označení produktů SA304M DA3M DAC304M IM30B S Switching (Spínací) D Dimming (Stmívací) D Digital (Digitální) I Input (Vstupní) A Actuator (Aktor) A Actuator (Aktor) A Actuator (Aktor) M Module (Modul) 3 3. generace inels 3 3. generace inels C Converter (Převodník) 3 3. generace inels 3 3. generace inels 0 Počet vstupů Počet vstupů Počet vstupů 4 Počet výstupů Počet výstupů 0 Počet vstupů 0 Počet výstupů M Modulové provedení M Modulové provedení 4 Počet výstupů B Box (do instalační M Modulové provedení krabice) GSB380 WSB340 TI360M LBC30M G Glass W Wall T Temperature L Lighting S Switch S Switch I Input B Ballast B Button B Button 3 3. generace inels C Controller 3 3. generace inels 3 3. generace inels 3 3. generace inels 6 Počet vstupů 8 Počet vstupů 4 Počet vstupů 0 Počet výstupů 0 Počet vstupů 0 Počet výstupů 0 Počet výstupů M Modulové provedení Počet výstupů M Modulové provedení 1

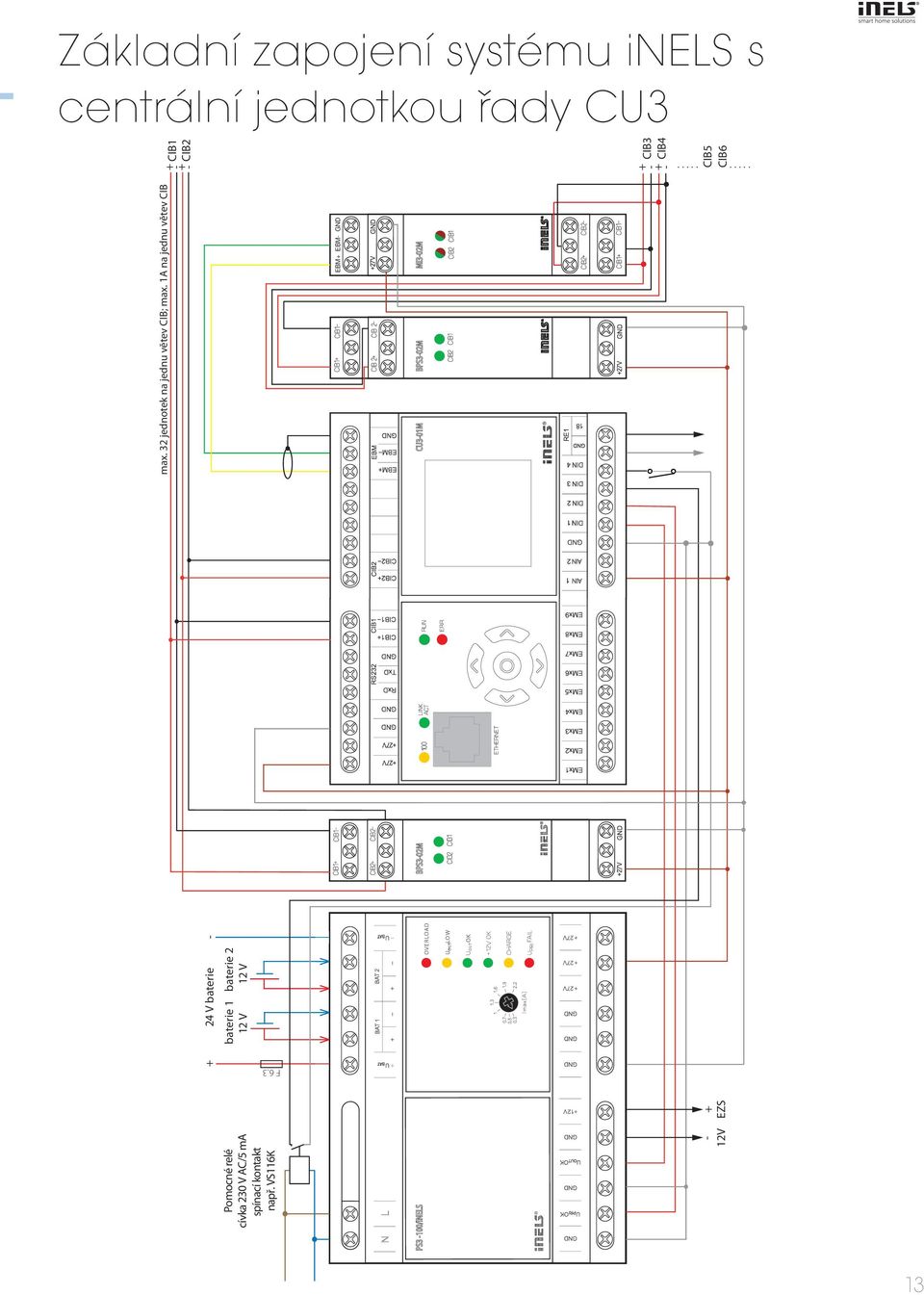

12 Základní zapojení systému inels s centrální jednotkou řady CU3 1 Pomocné relé cívka 30 V AC/5 ma spínací kontakt např. VS116K + 1V EZS V baterie baterie 1 1 V baterie 1 V OVERLOAD EBM+ EBM GND U OUT LOW OUTOK max. 3 jednotek na jednu větev ; max. 1A na jednu větev F

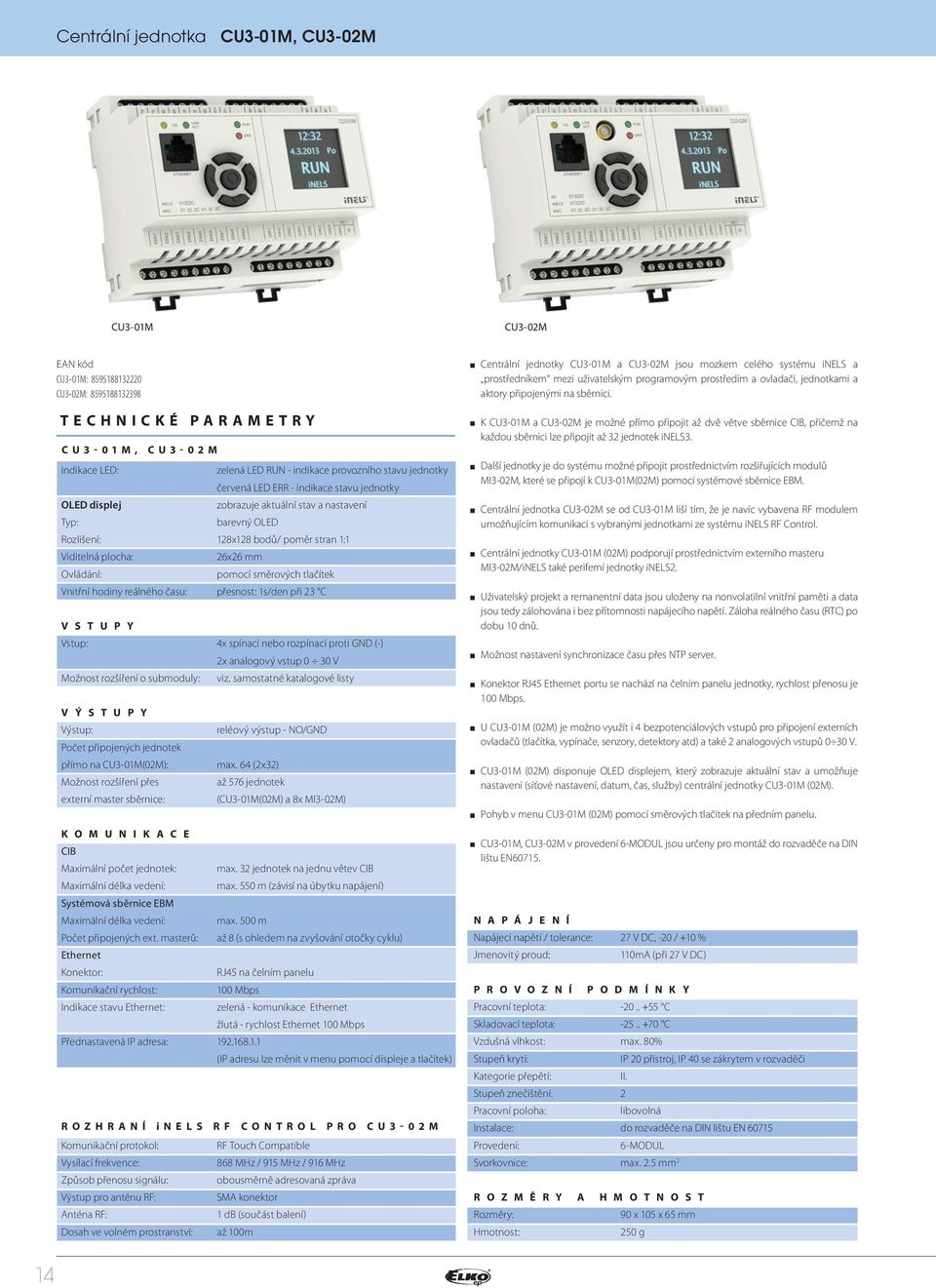

13 Centrální jednotka CU301M, CU30M CU301M CU30M CU301M: CU30M: CU301M, CU30M Indikace LED: OLED displej Typ: Rozlišení: Viditelná plocha: Ovládání: Vnitřní hodiny reálného času: V S T U P Y Vstup: Možnost rozšíření o submoduly: V Ý S T U P Y Výstup: Počet připojených jednotek přímo na CU301M(0M): Možnost rozšíření přes externí master sběrnice: K O M U N I K A C E Maximální počet jednotek: Maximální délka vedení: Systémová sběrnice EBM Maximální délka vedení: Počet připojených ext. masterů: Ethernet Konektor: Komunikační rychlost: Indikace stavu Ethernet: Přednastavená IP adresa: zelená LED RUN indikace provozního stavu jednotky červená LED ERR indikace stavu jednotky zobrazuje aktuální stav a nastavení barevný OLED 18x18 bodů/ poměr stran 1:1 6x6 mm pomocí směrových tlačítek přesnost: 1s/den při 3 C 4x spínací nebo rozpínací proti GND () x analogový vstup 0 30 V viz. samostatné katalogové listy reléový výstup NO/GND max. 64 (x3) až 576 jednotek (CU301M(0M) a 8x MI30M) max. 3 jednotek na jednu větev max. 550 m (závisí na úbytku napájení) max. 500 m až 8 (s ohledem na zvyšování otočky cyklu) RJ45 na čelním panelu 100 Mbps zelená komunikace Ethernet žlutá rychlost Ethernet 100 Mbps (IP adresu lze měnit v menu pomocí displeje a tlačítek) R O Z H R A N Í i N E L S R F C O N T R O L P R O C U 3 0 M Komunikační protokol: RF Touch Compatible Vysílací frekvence: 868 MHz / 915 MHz / 916 MHz Způsob přenosu signálu: obousměrně adresovaná zpráva Výstup pro anténu RF: SMA konektor Anténa RF: 1 db (součást balení) Dosah ve volném prostranství: až 100m Centrální jednotky CU301M a CU30M jsou mozkem celého systému inels a prostředníkem mezi uživatelským programovým prostředím a ovladači, jednotkami a aktory připojenými na sběrnici. K CU301M a CU30M je možné přímo připojit až dvě větve sběrnice, přičemž na každou sběrnici lze připojit až 3 jednotek inels3. Další jednotky je do systému možné připojit prostřednictvím rozšiřujících modulů MI30M, které se připojí k CU301M(0M) pomocí systémové sběrnice EBM. Centrální jednotka CU30M se od CU301M liší tím, že je navíc vybavena RF modulem umožňujícím komunikaci s vybranými jednotkami ze systému inels RF Control. Centrální jednotky CU301M (0M) podporují prostřednictvím externího masteru MI30M/iNELS také periferní jednotky inels. Uživatelský projekt a remanentní data jsou uloženy na nonvolatilní vnitřní paměti a data jsou tedy zálohována i bez přítomnosti napájecího napětí. Záloha reálného času (RTC) po dobu 10 dnů. Možnost nastavení synchronizace času přes NTP server. Konektor RJ45 Ethernet portu se nachází na čelním panelu jednotky, rychlost přenosu je 100 Mbps. U CU301M (0M) je možno využít i 4 bezpotenciálových vstupů pro připojení externích ovladačů (tlačítka, vypínače, senzory, detektory atd) a také analogových vstupů 0 30 V. CU301M (0M) disponuje OLED displejem, který zobrazuje aktuální stav a umožňuje nastavení (síťové nastavení, datum, čas, služby) centrální jednotky CU301M (0M). Pohyb v menu CU301M (0M) pomocí směrových tlačítek na předním panelu. CU301M, CU30M v provedení 6MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN N A P Á J E N Í Napájecí napětí / tolerance: Jmenovitý proud: 7 V DC, 0 / +10 % 110mA (při 7 V DC) P R O V O Z N Í P O D M Í N K Y Pracovní teplota: Skladovací teplota: Vzdušná vlhkost: Stupeň krytí: Kategorie přepětí: Stupeň znečištění: Pracovní poloha: Instalace: Provedení: Svorkovnice: C C max. 80% IP 0 přístroj, IP 40 se zákrytem v rozvaděči II. libovolná do rozvaděče na DIN lištu EN MODUL max..5 mm R O Z M Ě R Y A H M O T N O S T Rozměry: Hmotnost: 90 x 105 x 65 mm 50 g 14

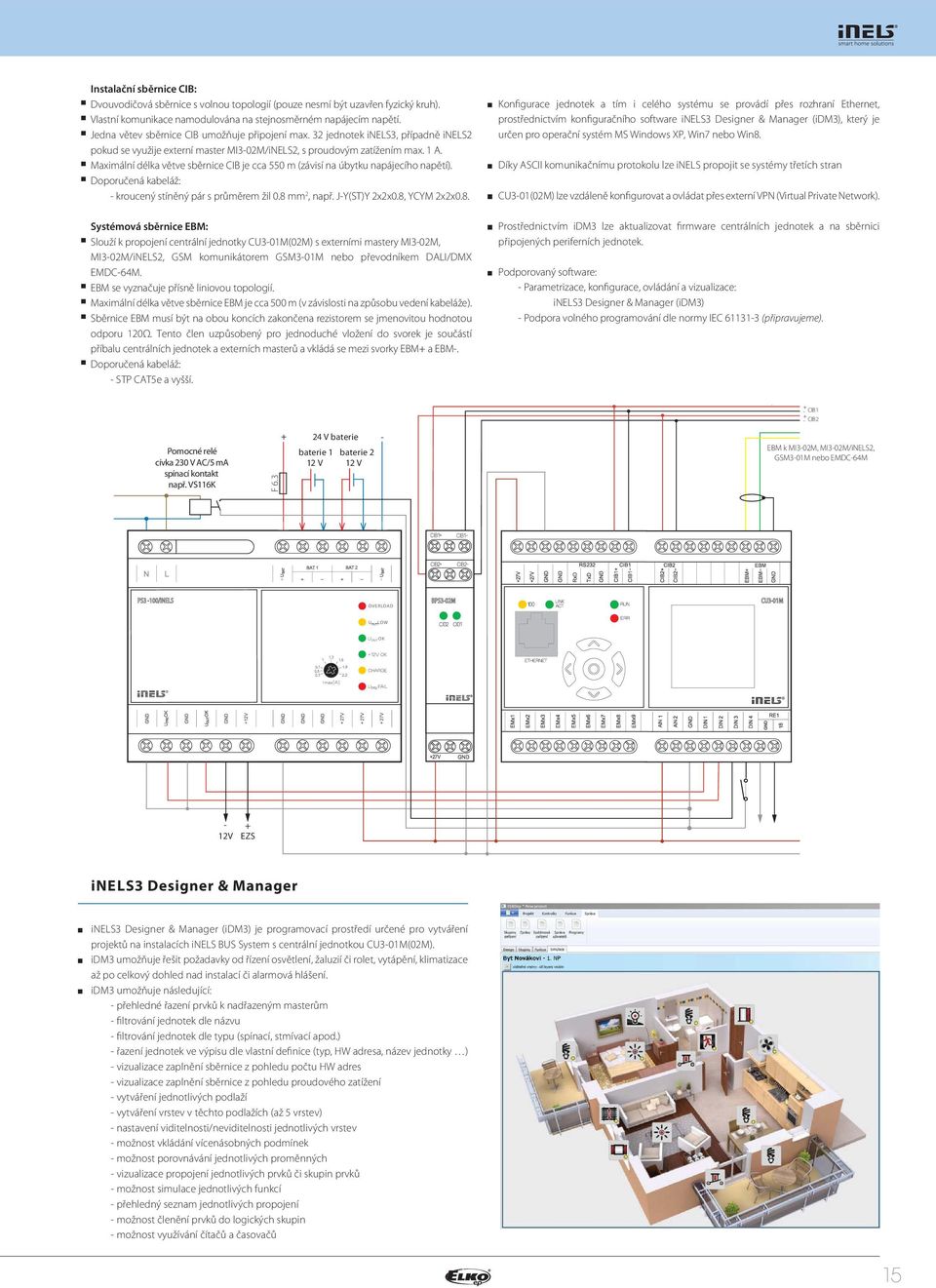

14 Instalační sběrnice : Dvouvodičová sběrnice s volnou topologií (pouze nesmí být uzavřen fyzický kruh). Vlastní komunikace namodulována na stejnosměrném napájecím napětí. Jedna větev sběrnice umožňuje připojení max. 3 jednotek inels3, případně inels pokud se využije externí master MI30M/iNELS, s proudovým zatížením max. 1 A. Maximální délka větve sběrnice je cca 550 m (závisí na úbytku napájecího napětí). Doporučená kabeláž: kroucený stíněný pár s průměrem žil 0.8 mm, např. JY(ST)Y xx0.8, YCYM xx0.8. Systémová sběrnice EBM: Slouží k propojení centrální jednotky CU301M(0M) s externími mastery MI30M, MI30M/iNELS, GSM komunikátorem GSM301M nebo převodníkem DALI/DMX EMDC64M. EBM se vyznačuje přísně liniovou topologií. Maximální délka větve sběrnice EBM je cca 500 m (v závislosti na způsobu vedení kabeláže). Sběrnice EBM musí být na obou koncích zakončena rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu centrálních jednotek a externích masterů a vkládá se mezi svorky EBM+ a EBM. Doporučená kabeláž: STP CAT5e a vyšší. Konfigurace jednotek a tím i celého systému se provádí přes rozhraní Ethernet, prostřednictvím konfiguračního software inels3 Designer & Manager (idm3), který je určen pro operační systém MS Windows XP, Win7 nebo Win8. Díky ASCII komunikačnímu protokolu lze inels propojit se systémy třetích stran CU301(0M) lze vzdáleně konfigurovat a ovládat přes externí VPN (Virtual Private Network). Prostřednictvím idm3 lze aktualizovat firmware centrálních jednotek a na sběrnici připojených periferních jednotek. Podporovaný software: Parametrizace, konfigurace, ovládání a vizualizace: inels3 Designer & Manager (idm3) Podpora volného programování dle normy IEC (připravujeme). Pomocné relé cívka 30 V AC/5 ma spínací kontakt např. VS116K F V baterie baterie 1 1 V baterie 1 V max. 3 jednote EBM k MI30M, MI30M/iNELS, GSM301M nebo EMDC64M OVERLOAD U OUTLOW OUTOK 1V + EZS inels3 Designer & Manager inels3 Designer & Manager (idm3) je programovací prostředí určené pro vytváření projektů na instalacích inels BUS System s centrální jednotkou CU301M(0M). idm3 umožňuje řešit požadavky od řízení osvětlení, žaluzií či rolet, vytápění, klimatizace až po celkový dohled nad instalací či alarmová hlášení. idm3 umožňuje následující: přehledné řazení prvků k nadřazeným masterům filtrování jednotek dle názvu filtrování jednotek dle typu (spínací, stmívací apod.) řazení jednotek ve výpisu dle vlastní definice (typ, HW adresa, název jednotky ) vizualizace zaplnění sběrnice z pohledu počtu HW adres vizualizace zaplnění sběrnice z pohledu proudového zatížení vytváření jednotlivých podlaží vytváření vrstev v těchto podlažích (až 5 vrstev) nastavení viditelnosti/neviditelnosti jednotlivých vrstev možnost vkládání vícenásobných podmínek možnost porovnávání jednotlivých proměnných vizualizace propojení jednotlivých prvků či skupin prvků možnost simulace jednotlivých funkcí přehledný seznam jednotlivých propojení možnost členění prvků do logických skupin možnost využívání čítačů a časovačů 15

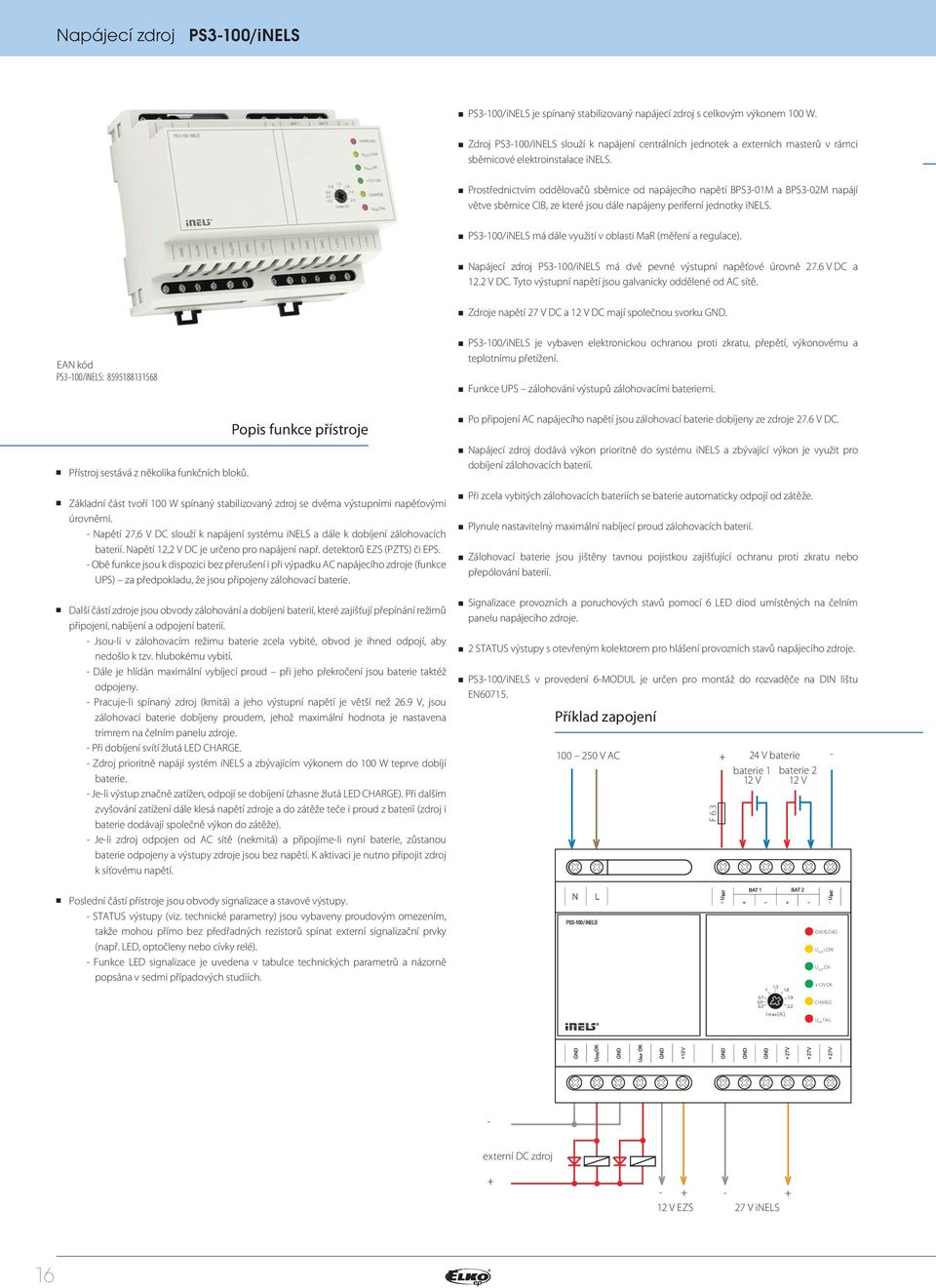

15 Napájecí zdroj PS3100/iNELS PS3100/iNELS je spínaný stabilizovaný napájecí zdroj s celkovým výkonem 100 W. Zdroj PS3100/iNELS slouží k napájení centrálních jednotek a externích masterů v rámci sběrnicové elektroinstalace inels. Prostřednictvím oddělovačů sběrnice od napájecího napětí BPS301M a BPS30M napájí větve sběrnice, ze které jsou dále napájeny periferní jednotky inels. PS3100/iNELS má dále využití v oblasti MaR (měření a regulace). Napájecí zdroj PS3100/iNELS má dvě pevné výstupní napěťové úrovně 7.6 V DC a 1. V DC. Tyto výstupní napětí jsou galvanicky oddělené od AC sítě. Zdroje napětí 7 V DC a 1 V DC mají společnou svorku GND. PS3100/iNELS: Přístroj sestává z několika funkčních bloků. Popis funkce přístroje Základní část tvoří 100 W spínaný stabilizovaný zdroj se dvěma výstupními napěťovými úrovněmi. Napětí 7,6 V DC slouží k napájení systému inels a dále k dobíjení zálohovacích baterií. Napětí 1, V DC je určeno pro napájení např. detektorů EZS (PZTS) či EPS. Obě funkce jsou k dispozici bez přerušení i při výpadku AC napájecího zdroje (funkce UPS) za předpokladu, že jsou připojeny zálohovací baterie. Další částí zdroje jsou obvody zálohování a dobíjení baterií, které zajišťují přepínání režimů připojení, nabíjení a odpojení baterií. Jsouli v zálohovacím režimu baterie zcela vybité, obvod je ihned odpojí, aby nedošlo k tzv. hlubokému vybití. Dále je hlídán maximální vybíjecí proud při jeho překročení jsou baterie taktéž odpojeny. Pracujeli spínaný zdroj (kmitá) a jeho výstupní napětí je větší než 6.9 V, jsou zálohovací baterie dobíjeny proudem, jehož maximální hodnota je nastavena trimrem na čelním panelu zdroje. Při dobíjení svítí žlutá LED CHARGE. Zdroj prioritně napájí systém inels a zbývajícím výkonem do 100 W teprve dobíjí baterie. Jeli výstup značně zatížen, odpojí se dobíjení (zhasne žlutá LED CHARGE). Při dalším zvyšování zatížení dále klesá napětí zdroje a do zátěže teče i proud z baterií (zdroj i baterie dodávají společně výkon do zátěže). Jeli zdroj odpojen od AC sítě (nekmitá) a připojímeli nyní baterie, zůstanou baterie odpojeny a výstupy zdroje jsou bez napětí. K aktivaci je nutno připojit zdroj k síťovému napětí. PS3100/iNELS je vybaven elektronickou ochranou proti zkratu, přepětí, výkonovému a teplotnímu přetížení. Funkce UPS zálohování výstupů zálohovacími bateriemi. Po připojení AC napájecího napětí jsou zálohovací baterie dobíjeny ze zdroje 7.6 V DC. Napájecí zdroj dodává výkon prioritně do systému inels a zbývající výkon je využit pro dobíjení zálohovacích baterií. Při zcela vybitých zálohovacích bateriích se baterie automaticky odpojí od zátěže. Plynule nastavitelný maximální nabíjecí proud zálohovacích baterií. Zálohovací baterie jsou jištěny tavnou pojistkou zajišťující ochranu proti zkratu nebo přepólování baterií. Signalizace provozních a poruchových stavů pomocí 6 LED diod umístěných na čelním panelu napájecího zdroje. STATUS výstupy s otevřeným kolektorem pro hlášení provozních stavů napájecího zdroje. PS3100/iNELS v provedení 6MODUL je určen pro montáž do rozvaděče na DIN lištu EN Příklad zapojení V AC + OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL OUT F V baterie baterie 1 1 V baterie 1 V Poslední částí přístroje jsou obvody signalizace a stavové výstupy. STATUS výstupy (viz. technické parametry) jsou vybaveny proudovým omezením, takže mohou přímo bez předřadných rezistorů spínat externí signalizační prvky (např. LED, optočleny nebo cívky relé). Funkce LED signalizace je uvedena v tabulce technických parametrů a názorně popsána v sedmi případových studiích. externí DC zdroj V EZS + 7 V inels 16

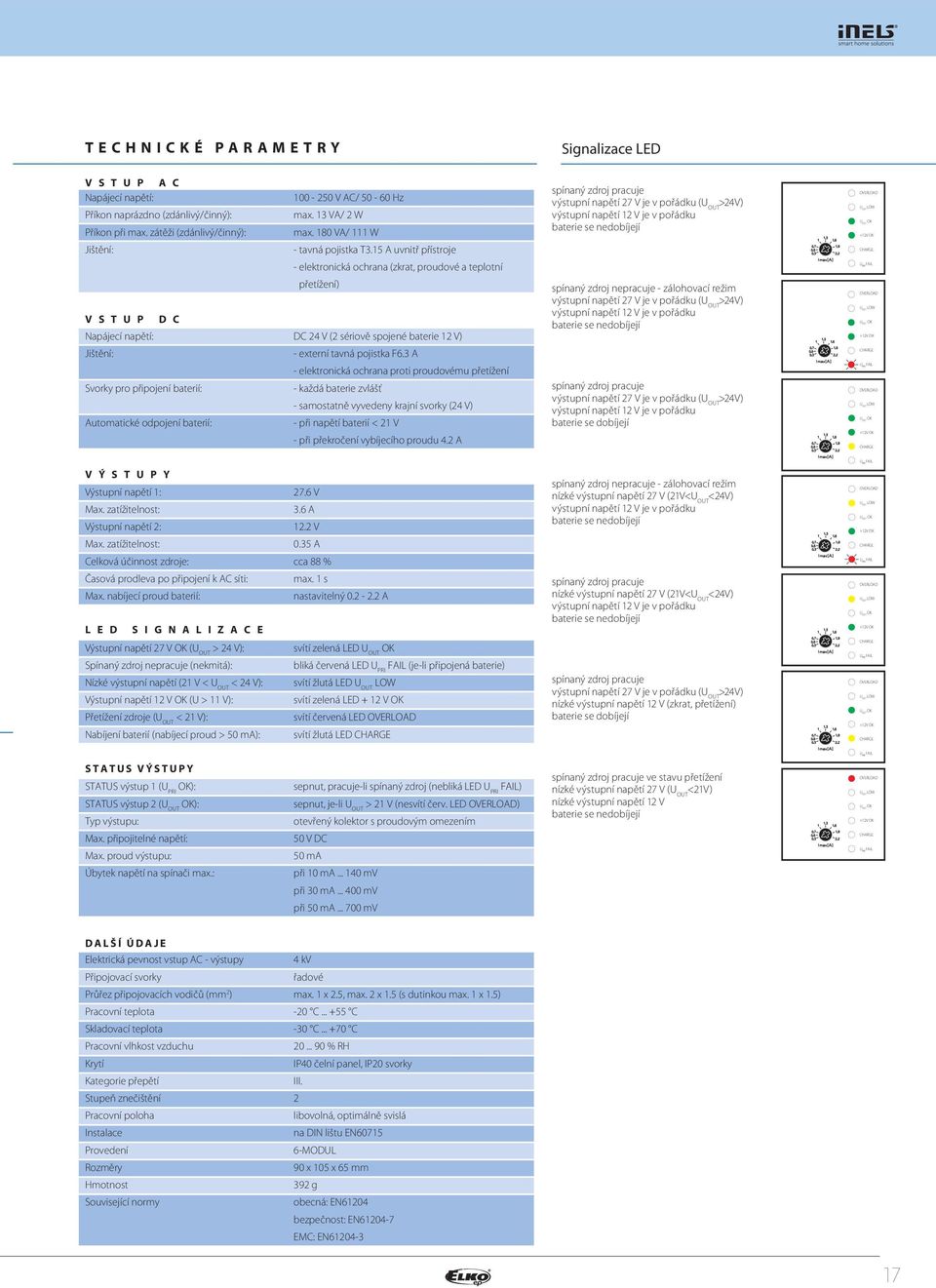

16 Signalizace LED V S T U P A C Napájecí napětí: Příkon naprázdno (zdánlivý/činný): Příkon při max. zátěži (zdánlivý/činný): Jištění: V S T U P D C Napájecí napětí: Jištění: Svorky pro připojení baterií: Automatické odpojení baterií: V AC/ Hz max. 13 VA/ W max. 180 VA/ 111 W tavná pojistka T3.15 A uvnitř přístroje elektronická ochrana (zkrat, proudové a teplotní přetížení) DC 4 V ( sériově spojené baterie 1 V) externí tavná pojistka F6.3 A elektronická ochrana proti proudovému přetížení každá baterie zvlášť samostatně vyvedeny krajní svorky (4 V) při napětí baterií < 1 V při překročení vybíjecího proudu 4. A spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj nepracuje zálohovací režim výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se dobíjejí OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL V Ý S T U P Y Výstupní napětí 1: Max. zatížitelnost: Výstupní napětí : Max. zatížitelnost: Celková účinnost zdroje: Časová prodleva po připojení k AC síti: Max. nabíjecí proud baterií: L E D S I G N A L I Z A C E 7.6 V 3.6 A 1. V 0.35 A cca 88 % max. 1 s nastavitelný 0.. A spínaný zdroj nepracuje zálohovací režim nízké výstupní napětí 7 V (1V<U OUT <4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj pracuje nízké výstupní napětí 7 V (1V<U OUT <4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK +1V OK Výstupní napětí 7 V OK (U OUT > 4 V): Spínaný zdroj nepracuje (nekmitá): Nízké výstupní napětí (1 V < U OUT < 4 V): Výstupní napětí 1 V OK (U > 11 V): Přetížení zdroje (U OUT < 1 V): Nabíjení baterií (nabíjecí proud > 50 ma): svítí zelená LED U OUT OK bliká červená LED U PRI FAIL (jeli připojená baterie) svítí žlutá LED U OUT LOW svítí zelená LED + 1 V OK svítí červená LED OVERLOAD svítí žlutá LED CHARGE spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) nízké výstupní napětí 1 V (zkrat, přetížení) baterie se dobíjejí CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL STATUS VÝSTUPY STATUS výstup 1 (U PRI OK): STATUS výstup (U OUT OK): Typ výstupu: Max. připojitelné napětí: Max. proud výstupu: Úbytek napětí na spínači max.: sepnut, pracujeli spínaný zdroj (nebliká LED U PRI FAIL) sepnut, jeli U OUT > 1 V (nesvítí červ. LED OVERLOAD) otevřený kolektor s proudovým omezením 50 V DC 50 ma při 10 ma mv při 30 ma mv při 50 ma mv spínaný zdroj pracuje ve stavu přetížení nízké výstupní napětí 7 V (U OUT <1V) nízké výstupní napětí 1 V baterie se nedobíjejí OVERLOAD U OUT LOW U OUT OK +1V OK CHARGE U PRI FAIL DALŠÍ ÚDAJE Elektrická pevnost vstup AC výstupy Připojovací svorky Průřez připojovacích vodičů (mm ) Pracovní teplota Skladovací teplota Pracovní vlhkost vzduchu Krytí Kategorie přepětí Stupeň znečištění Pracovní poloha Instalace Provedení Rozměry Hmotnost Související normy 4 kv řadové max. 1 x.5, max. x 1.5 (s dutinkou max. 1 x 1.5) 0 C C 30 C C % RH IP40 čelní panel, IP0 svorky III. libovolná, optimálně svislá na DIN lištu EN MODUL 90 x 105 x 65 mm 39 g obecná: EN6104 bezpečnost: EN61047 EMC: EN

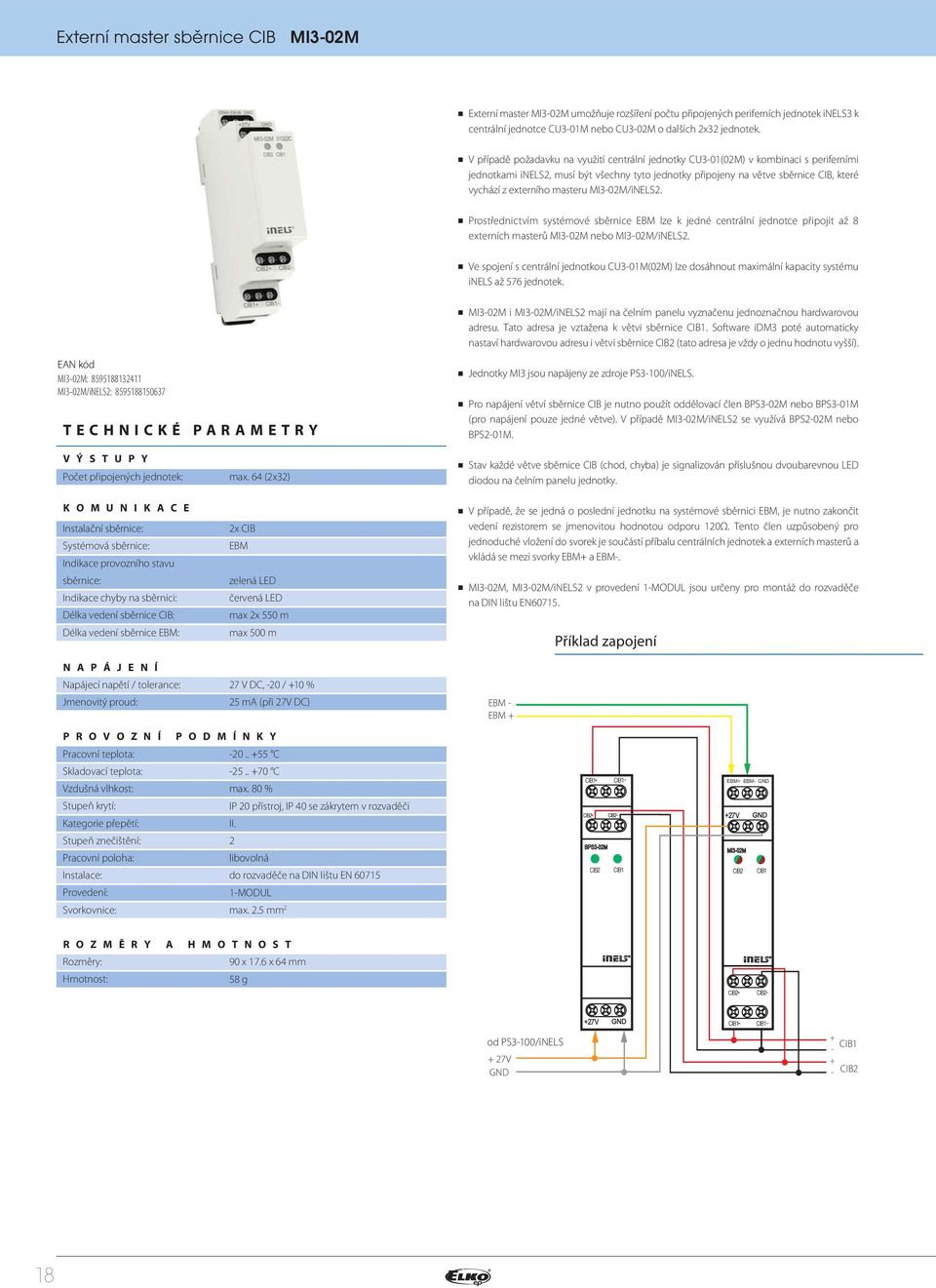

17 Externí master sběrnice MI30M Externí master MI30M umožňuje rozšíření počtu připojených periferních jednotek inels3 k centrální jednotce CU301M nebo CU30M o dalších x3 jednotek. V případě požadavku na využití centrální jednotky CU301(0M) v kombinaci s periferními jednotkami inels, musí být všechny tyto jednotky připojeny na větve sběrnice, které vychází z externího masteru MI30M/iNELS. Prostřednictvím systémové sběrnice EBM lze k jedné centrální jednotce připojit až 8 externích masterů MI30M nebo MI30M/iNELS. Ve spojení s centrální jednotkou CU301M(0M) lze dosáhnout maximální kapacity systému inels až 576 jednotek. MI30M i MI30M/iNELS mají na čelním panelu vyznačenu jednoznačnou hardwarovou adresu. Tato adresa je vztažena k větvi sběrnice 1. Software idm3 poté automaticky nastaví hardwarovou adresu i větvi sběrnice (tato adresa je vždy o jednu hodnotu vyšší). kod MI30M: MI30M/iNELS: Jednotky MI3 jsou napájeny ze zdroje PS3100/iNELS. Pro napájení větví sběrnice je nutno použít oddělovací člen BPS30M nebo BPS301M (pro napájení pouze jedné větve). V případě MI30M/iNELS se využívá BPS0M nebo BPS01M. V Ý S T U P Y Počet připojených jednotek: K O M U N I K A C E Instalační sběrnice: Systémová sběrnice: Indikace provozního stavu sběrnice: Indikace chyby na sběrnici: Délka vedení sběrnice : Délka vedení sběrnice EBM: max. 64 (x3) x EBM zelená LED červená LED max x 550 m max 500 m Stav každé větve sběrnice (chod, chyba) je signalizován příslušnou dvoubarevnou LED diodou na čelním panelu jednotky. V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu centrálních jednotek a externích masterů a vkládá se mezi svorky EBM+ a EBM. MI30M, MI30M/iNELS v provedení 1MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN Příklad zapojení N A P Á J E N Í Napájecí napětí / tolerance: Jmenovitý proud: 7 V DC, 0 / +10 % 5 ma (při 7V DC) EBM EBM + P R O V O Z N Í P O D M Í N K Y Pracovní teplota: Skladovací teplota: Vzdušná vlhkost: Stupeň krytí: Kategorie přepětí: Stupeň znečištění: Pracovní poloha: Instalace: Provedení: Svorkovnice: C C max. 80 % IP 0 přístroj, IP 40 se zákrytem v rozvaděči II. libovolná do rozvaděče na DIN lištu EN MODUL max..5 mm BPS30M EBM+ EBM GND 7 MI30M R O Z M Ě R Y A H M O T N O S T Rozměry: Hmotnost: 90 x 17.6 x 64 mm 58 g od PS3100/iNELS + 7V GND

18 Oddělovač sběrnice od napájecího zdroje BPS301M, BPS30M Jednotky BPS301M a BPS30M slouží k impedančnímu oddělení sběrnice od zdroje napájecího napětí. Oddělovač sběrnice BPS301M nebo BPS30M je vyžadován ke každé centrální jednotce typu CU3 a externímu masteru MI30M. BPS301M umožňuje připojení jedné větve sběrnice. BPS30M umožňuje připojení dvou větví sběrnice. Výstupy jsou opatřeny nadproudovou a přepěťovou ochranou. Indikace výstupního napětí výstupů sběrnice diodami LED. BPS301M: BPS30M: BPS301M, BPS30M v provedení 1MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN Příklad zapojení V Ý S T U P Y Maximální zatížitelnost : BPS301M 3A BPS30M x 1A BPS301M + K O M U N I K A C E Instalační sběrnice: 1x x N A P Á J E N Í Napájecí napětí / tolerance: Jmenovitý proudbez zatížení výstupu: Indikace stavu napětí na svorkách: 7 V DC, 0 / +10 % max. 8 ma max. 15 ma 1 x zelená LED x zelená LED BPS301M P Ř I P O J E N Í Svorkovnice: max..5 mm /1.5 mm s dutinkou P R O V O Z N Í P O D M Í N K Y Pracovní teplota: Skladovací teplota: Krytí: Kategorie přepětí: Stupeň znečištění: Pracovní poloha: Instalace: Provedení: C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči II. libovolná do rozvaděče na DIN lištu EN MODUL 7 GND + 7V vstupní napájecí napětí z PS3100/iNELS R O Z M Ě R Y A H M O T N O S T Rozměry: 90 x 17.6 x 64 mm Hmotnost: 70 g 85 g BPS30M BPS30M 7 GND + 7V vstupní napájecí napětí z PS3100/iNELS 19

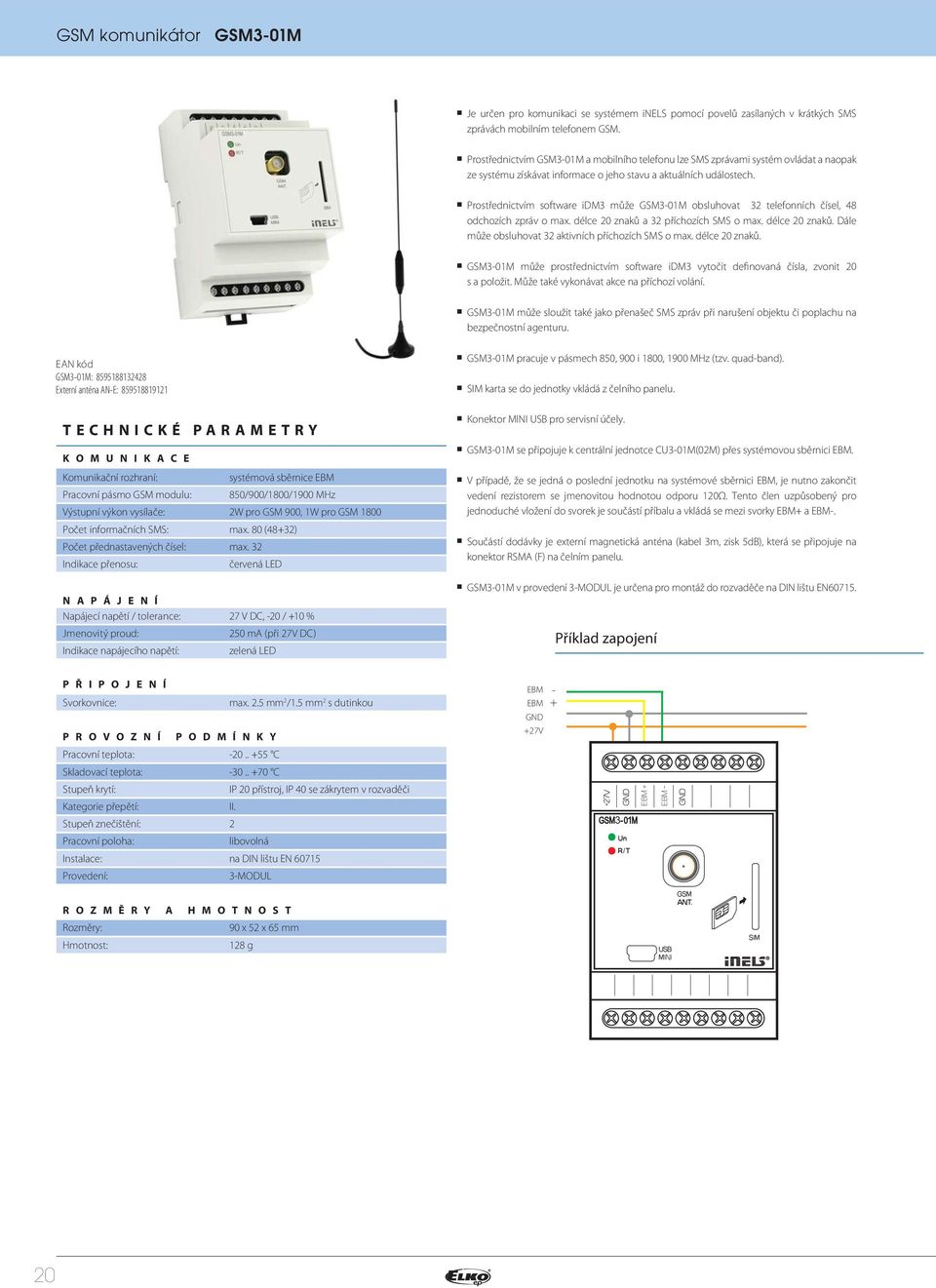

19 GSM komunikátor GSM301M Je určen pro komunikaci se systémem inels pomocí povelů zasílaných v krátkých SMS zprávách mobilním telefonem GSM. Prostřednictvím GSM301M a mobilního telefonu lze SMS zprávami systém ovládat a naopak ze systému získávat informace o jeho stavu a aktuálních událostech. Prostřednictvím software idm3 může GSM301M obsluhovat 3 telefonních čísel, 48 odchozích zpráv o max. délce 0 znaků a 3 příchozích SMS o max. délce 0 znaků. Dále může obsluhovat 3 aktivních příchozích SMS o max. délce 0 znaků. GSM301M může prostřednictvím software idm3 vytočit definovaná čísla, zvonit 0 s a položit. Může také vykonávat akce na příchozí volání. GSM301M může sloužit také jako přenašeč SMS zpráv při narušení objektu či poplachu na bezpečnostní agenturu. GSM301M: Externí anténa ANE: K O M U N I K A C E Komunikační rozhraní: Pracovní pásmo GSM modulu: Výstupní výkon vysílače: Počet informačních SMS: Počet přednastavených čísel: Indikace přenosu: systémová sběrnice EBM 850/900/1800/1900 MHz W pro GSM 900, 1W pro GSM 1800 max. 80 (48+3) max. 3 červená LED GSM301M pracuje v pásmech 850, 900 i 1800, 1900 MHz (tzv. quadband). SIM karta se do jednotky vkládá z čelního panelu. Konektor MINI USB pro servisní účely. GSM301M se připojuje k centrální jednotce CU301M(0M) přes systémovou sběrnici EBM. V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu a vkládá se mezi svorky EBM+ a EBM. Součástí dodávky je externí magnetická anténa (kabel 3m, zisk 5dB), která se připojuje na konektor RSMA (F) na čelním panelu. N A P Á J E N Í Napájecí napětí / tolerance: Jmenovitý proud: Indikace napájecího napětí: 7 V DC, 0 / +10 % 50 ma (při 7V DC) zelená LED GSM301M v provedení 3MODUL je určena pro montáž do rozvaděče na DIN lištu EN Příklad zapojení P Ř I P O J E N Í Svorkovnice: max..5 mm /1.5 mm s dutinkou P R O V O Z N Í P O D M Í N K Y Pracovní teplota: Skladovací teplota: Stupeň krytí: Kategorie přepětí: Stupeň znečištění: Pracovní poloha: Instalace: Provedení: C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči II. libovolná na DIN lištu EN MODUL EBM EBM GND +7V EBM EBM R O Z M Ě R Y A H M O T N O S T Rozměry: Hmotnost: 90 x 5 x 65 mm 18 g 0
