1 EPIC B52 J3 X721 duben 2009 Potrubí SafeTech RC, Wavin TS, Compact Pipe MontáÏní pfiedpis Katalog v robkû MODERNÍ ZPÒSOBY POKLÁDKY TLAKOV CH POTRUBÍ Z POLYETYLÉNU Inteligentní fie ení pro stavby a infrastrukturu

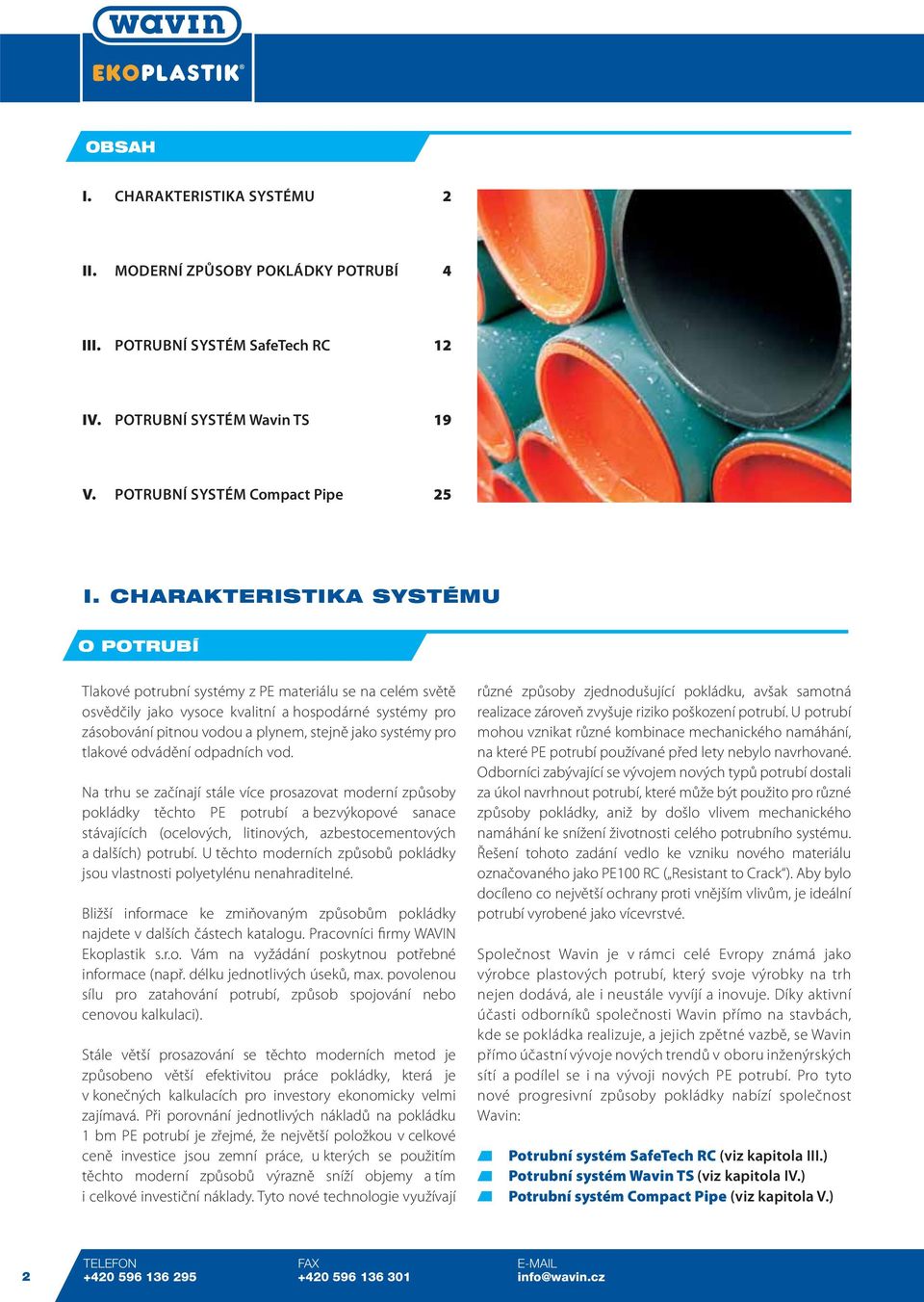

2 OBSAH I. CHARAKTERISTIKA SYSTÉMU 2 II. MODERNÍ ZPŮSOBY POKLÁDKY POTRUBÍ 4 III. POTRUBNÍ SYSTÉM SafeTech RC 12 IV. POTRUBNÍ SYSTÉM Wavin TS 19 V. POTRUBNÍ SYSTÉM Compact Pipe 25 I. CHARAKTERISTIKA SYSTÉMU O POTRUBÍ Tlakové potrubní systémy z PE materiálu se na celém světě osvědčily jako vysoce kvalitní a hospodárné systémy pro zásobování pitnou vodou a plynem, stejně jako systémy pro tlakové odvádění odpadních vod. Na trhu se začínají stále více prosazovat moderní způsoby pokládky těchto PE potrubí a bezvýkopové sanace stávajících (ocelových, litinových, azbestocementových a dalších) potrubí. U těchto moderních způsobů pokládky jsou vlastnosti polyetylénu nenahraditelné. Bližší informace ke zmiňovaným způsobům pokládky najdete v dalších částech katalogu. Pracovníci firmy WAVIN Ekoplastik s.r.o. Vám na vyžádání poskytnou potřebné informace (např. délku jednotlivých úseků, max. povolenou sílu pro zatahování potrubí, způsob spojování nebo cenovou kalkulaci). Stále větší prosazování se těchto moderních metod je způsobeno větší efektivitou práce pokládky, která je v konečných kalkulacích pro investory ekonomicky velmi zajímavá. Při porovnání jednotlivých nákladů na pokládku 1 bm PE potrubí je zřejmé, že největší položkou v celkové ceně investice jsou zemní práce, u kterých se použitím těchto moderní způsobů výrazně sníží objemy a tím i celkové investiční náklady. Tyto nové technologie využívají různé způsoby zjednodušující pokládku, avšak samotná realizace zároveň zvyšuje riziko poškození potrubí. U potrubí mohou vznikat různé kombinace mechanického namáhání, na které PE potrubí používané před lety nebylo navrhované. Odborníci zabývající se vývojem nových typů potrubí dostali za úkol navrhnout potrubí, které může být použito pro různé způsoby pokládky, aniž by došlo vlivem mechanického namáhání ke snížení životnosti celého potrubního systému. Řešení tohoto zadání vedlo ke vzniku nového materiálu označovaného jako PE100 RC ( Resistant to Crack ). Aby bylo docíleno co největší ochrany proti vnějším vlivům, je ideální potrubí vyrobené jako vícevrstvé. Společnost Wavin je v rámci celé Evropy známá jako výrobce plastových potrubí, který svoje výrobky na trh nejen dodává, ale i neustále vyvíjí a inovuje. Díky aktivní účasti odborníků společnosti Wavin přímo na stavbách, kde se pokládka realizuje, a jejich zpětné vazbě, se Wavin přímo účastní vývoje nových trendů v oboru inženýrských sítí a podílel se i na vývoji nových PE potrubí. Pro tyto nové progresivní způsoby pokládky nabízí společnost Wavin: Potrubní systém SafeTech RC (viz kapitola III.) Potrubní systém Wavin TS (viz kapitola IV.) Potrubní systém Compact Pipe (viz kapitola V.) 2 TELEFON FAX info@wavin.cz

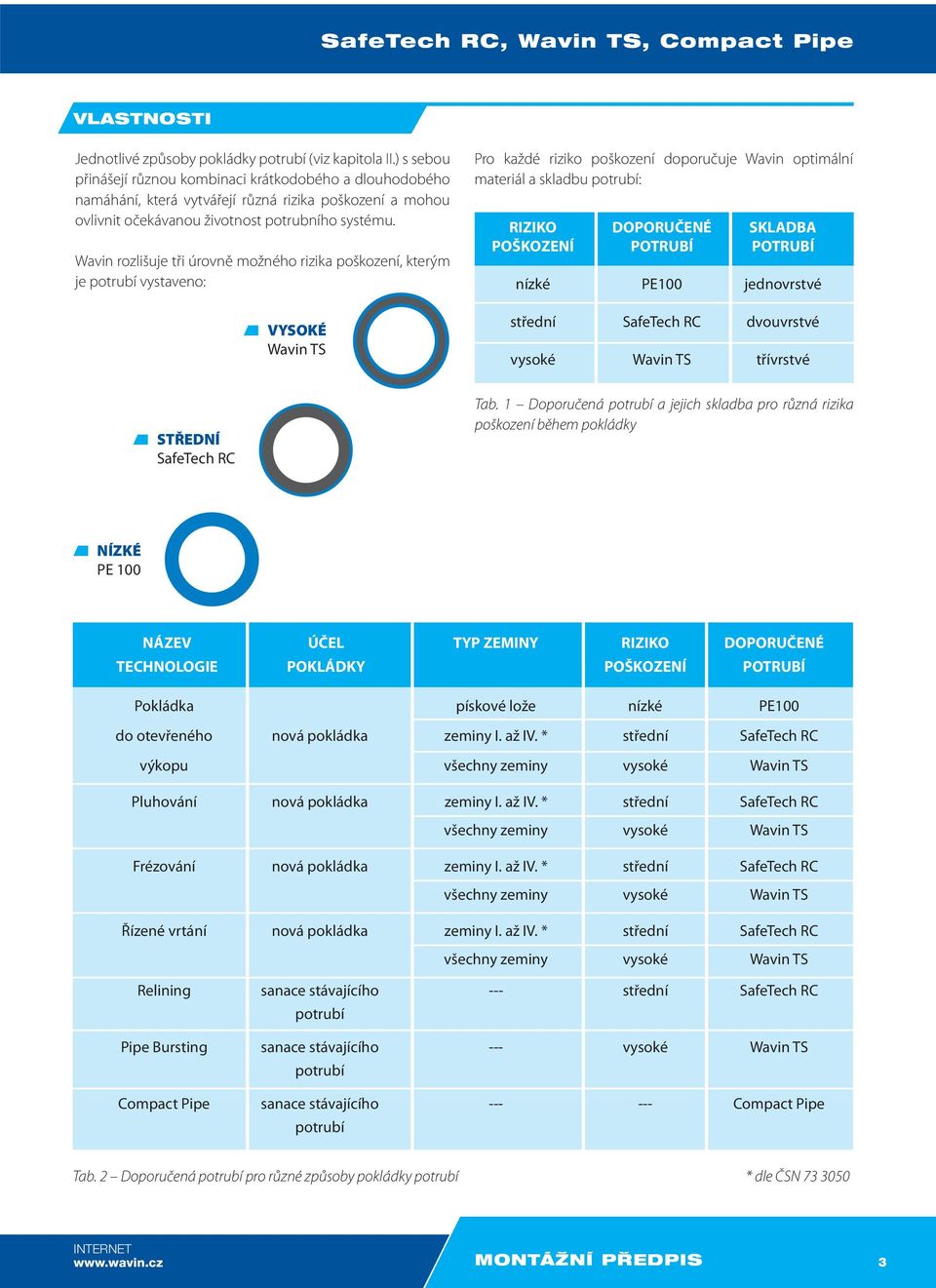

3 SafeTech RC, Wavin TS, Compact Pipe VLASTNOSTI Jednotlivé způsoby pokládky potrubí (viz kapitola II.) s sebou přinášejí různou kombinaci krátkodobého a dlouhodobého namáhání, která vytvářejí různá rizika poškození a mohou ovlivnit očekávanou životnost potrubního systému. Wavin rozlišuje tři úrovně možného rizika poškození, kterým je potrubí vystaveno: VYSOKÉ Wavin TS Pro každé riziko poškození doporučuje Wavin optimální materiál a skladbu potrubí: RIZIKO DOPORUČENÉ SKLADBA POŠKOZENÍ POTRUBÍ POTRUBÍ nízké PE100 jednovrstvé střední SafeTech RC dvouvrstvé vysoké Wavin TS třívrstvé STŘEDNÍ SafeTech RC Tab. 1 Doporučená potrubí a jejich skladba pro různá rizika poškození během pokládky NÍZKÉ PE 100 NÁZEV ÚČEL TYP ZEMINY RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY POŠKOZENÍ POTRUBÍ Pokládka pískové lože nízké PE100 do otevřeného nová pokládka zeminy I. až IV. * střední SafeTech RC výkopu všechny zeminy vysoké Wavin TS Pluhování nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS Frézování nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS Řízené vrtání nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS Relining sanace stávajícího --- střední SafeTech RC potrubí Pipe Bursting sanace stávajícího --- vysoké Wavin TS potrubí Compact Pipe sanace stávajícího Compact Pipe potrubí Tab. 2 Doporučená potrubí pro různé způsoby pokládky potrubí * dle ČSN INTERNET MONTÁÎNÍ P EDPIS 3

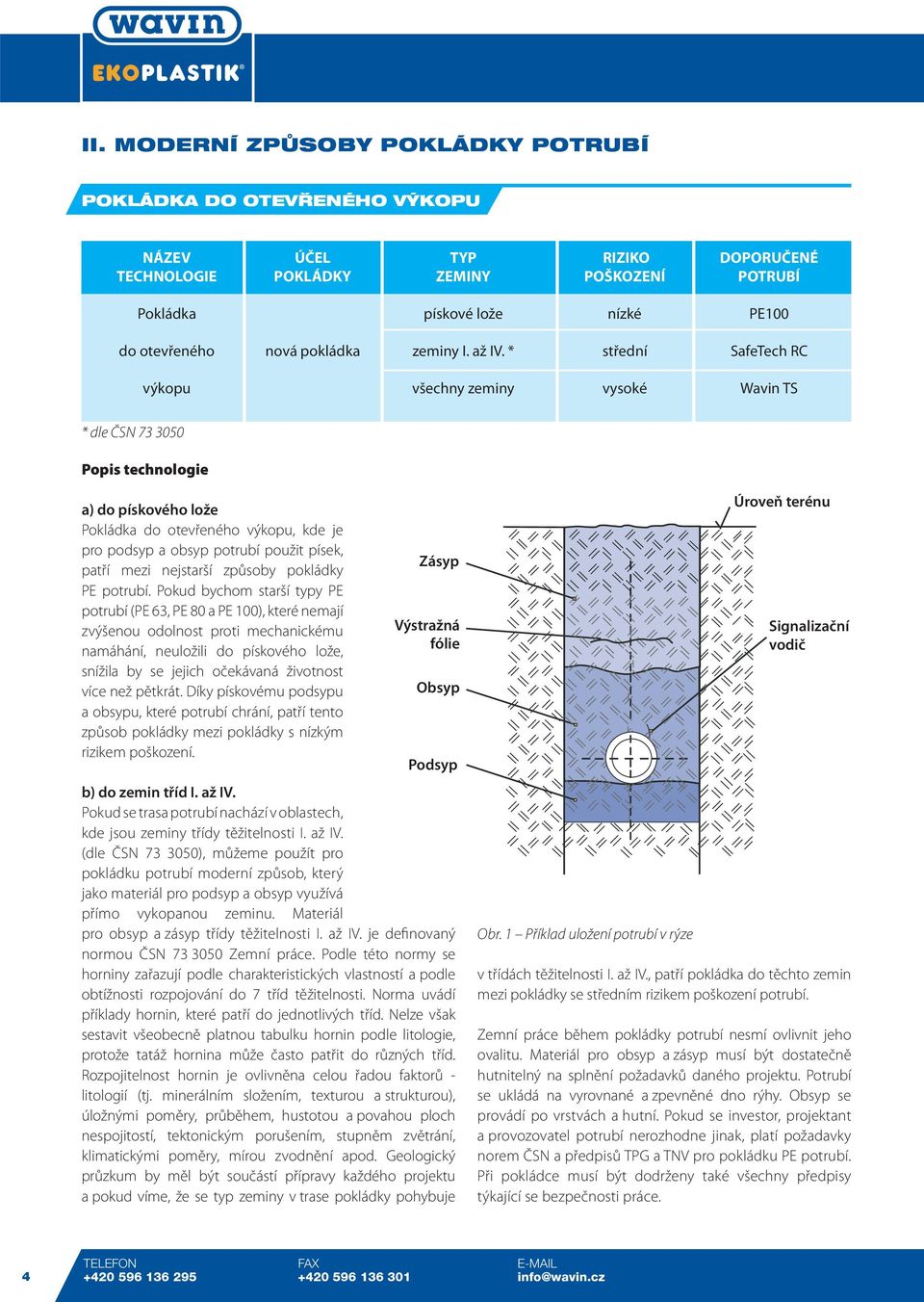

4 II. MODERNÍ ZPÒSOBY POKLÁDKY POTRUBÍ POKLÁDKA DO OTEV ENÉHO V KOPU NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ Pokládka pískové lože nízké PE100 do otevřeného nová pokládka zeminy I. až IV. * střední SafeTech RC výkopu všechny zeminy vysoké Wavin TS * dle ČSN Popis technologie a) do pískového lože Pokládka do otevřeného výkopu, kde je pro podsyp a obsyp potrubí použit písek, patří mezi nejstarší způsoby pokládky PE potrubí. Pokud bychom starší typy PE potrubí (PE 63, PE 80 a PE 100), které nemají zvýšenou odolnost proti mechanickému namáhání, neuložili do pískového lože, snížila by se jejich očekávaná životnost více než pětkrát. Díky pískovému podsypu a obsypu, které potrubí chrání, patří tento způsob pokládky mezi pokládky s nízkým rizikem poškození. Zásyp Výstražná fólie Obsyp Podsyp b) do zemin tříd I. až IV. Pokud se trasa potrubí nachází v oblastech, kde jsou zeminy třídy těžitelnosti I. až IV. (dle ČSN ), můžeme použít pro pokládku potrubí moderní způsob, který jako materiál pro podsyp a obsyp využívá přímo vykopanou zeminu. Materiál pro obsyp a zásyp třídy těžitelnosti I. až IV. je definovaný normou ČSN Zemní práce. Podle této normy se horniny zařazují podle charakteristických vlastností a podle obtížnosti rozpojování do 7 tříd těžitelnosti. Norma uvádí příklady hornin, které patří do jednotlivých tříd. Nelze však sestavit všeobecně platnou tabulku hornin podle litologie, protože tatáž hornina může často patřit do různých tříd. Rozpojitelnost hornin je ovlivněna celou řadou faktorů - litologií (tj. minerálním složením, texturou a strukturou), úložnými poměry, průběhem, hustotou a povahou ploch nespojitostí, tektonickým porušením, stupněm zvětrání, klimatickými poměry, mírou zvodnění apod. Geologický průzkum by měl být součástí přípravy každého projektu a pokud víme, že se typ zeminy v trase pokládky pohybuje Obr. 1 Příklad uložení potrubí v rýze Úroveň terénu Signalizační vodič v třídách těžitelnosti I. až IV., patří pokládka do těchto zemin mezi pokládky se středním rizikem poškození potrubí. Zemní práce během pokládky potrubí nesmí ovlivnit jeho ovalitu. Materiál pro obsyp a zásyp musí být dostatečně hutnitelný na splnění požadavků daného projektu. Potrubí se ukládá na vyrovnané a zpevněné dno rýhy. Obsyp se provádí po vrstvách a hutní. Pokud se investor, projektant a provozovatel potrubí nerozhodne jinak, platí požadavky norem ČSN a předpisů TPG a TNV pro pokládku PE potrubí. Při pokládce musí být dodrženy také všechny předpisy týkající se bezpečnosti práce. 4 TELEFON FAX info@wavin.cz

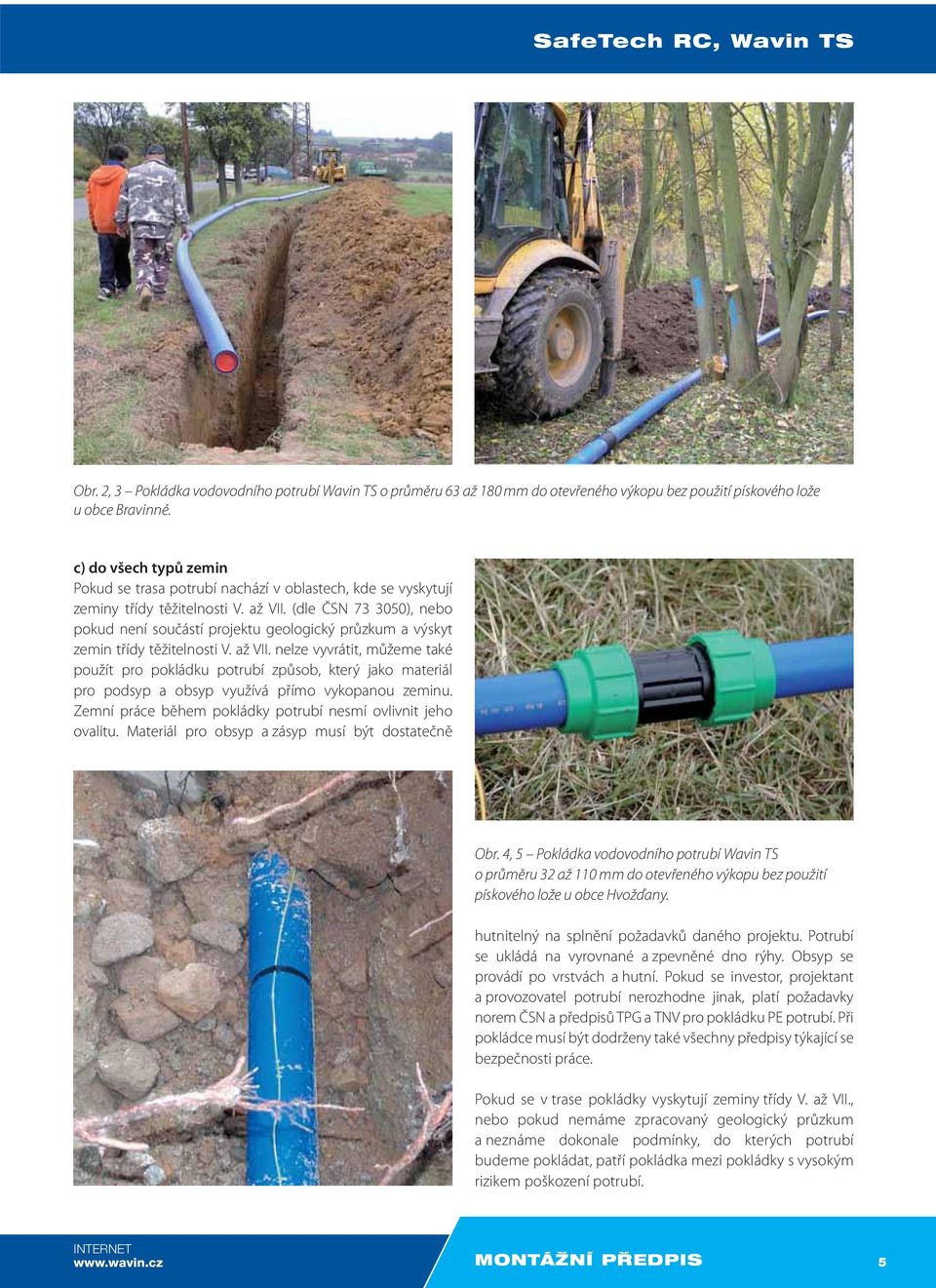

5 SafeTech RC, Wavin TS Obr. 2, 3 Pokládka vodovodního potrubí Wavin TS o průměru 63 až 180 mm do otevřeného výkopu bez použití pískového lože u obce Bravinné. c) do všech typů zemin Pokud se trasa potrubí nachází v oblastech, kde se vyskytují zeminy třídy těžitelnosti V. až VII. (dle ČSN ), nebo pokud není součástí projektu geologický průzkum a výskyt zemin třídy těžitelnosti V. až VII. nelze vyvrátit, můžeme také použít pro pokládku potrubí způsob, který jako materiál pro podsyp a obsyp využívá přímo vykopanou zeminu. Zemní práce během pokládky potrubí nesmí ovlivnit jeho ovalitu. Materiál pro obsyp a zásyp musí být dostatečně Obr. 4, 5 Pokládka vodovodního potrubí Wavin TS o průměru 32 až 110 mm do otevřeného výkopu bez použití pískového lože u obce Hvožďany. hutnitelný na splnění požadavků daného projektu. Potrubí se ukládá na vyrovnané a zpevněné dno rýhy. Obsyp se provádí po vrstvách a hutní. Pokud se investor, projektant a provozovatel potrubí nerozhodne jinak, platí požadavky norem ČSN a předpisů TPG a TNV pro pokládku PE potrubí. Při pokládce musí být dodrženy také všechny předpisy týkající se bezpečnosti práce. Pokud se v trase pokládky vyskytují zeminy třídy V. až VII., nebo pokud nemáme zpracovaný geologický průzkum a neznáme dokonale podmínky, do kterých potrubí budeme pokládat, patří pokládka mezi pokládky s vysokým rizikem poškození potrubí. INTERNET MONTÁÎNÍ P EDPIS 5

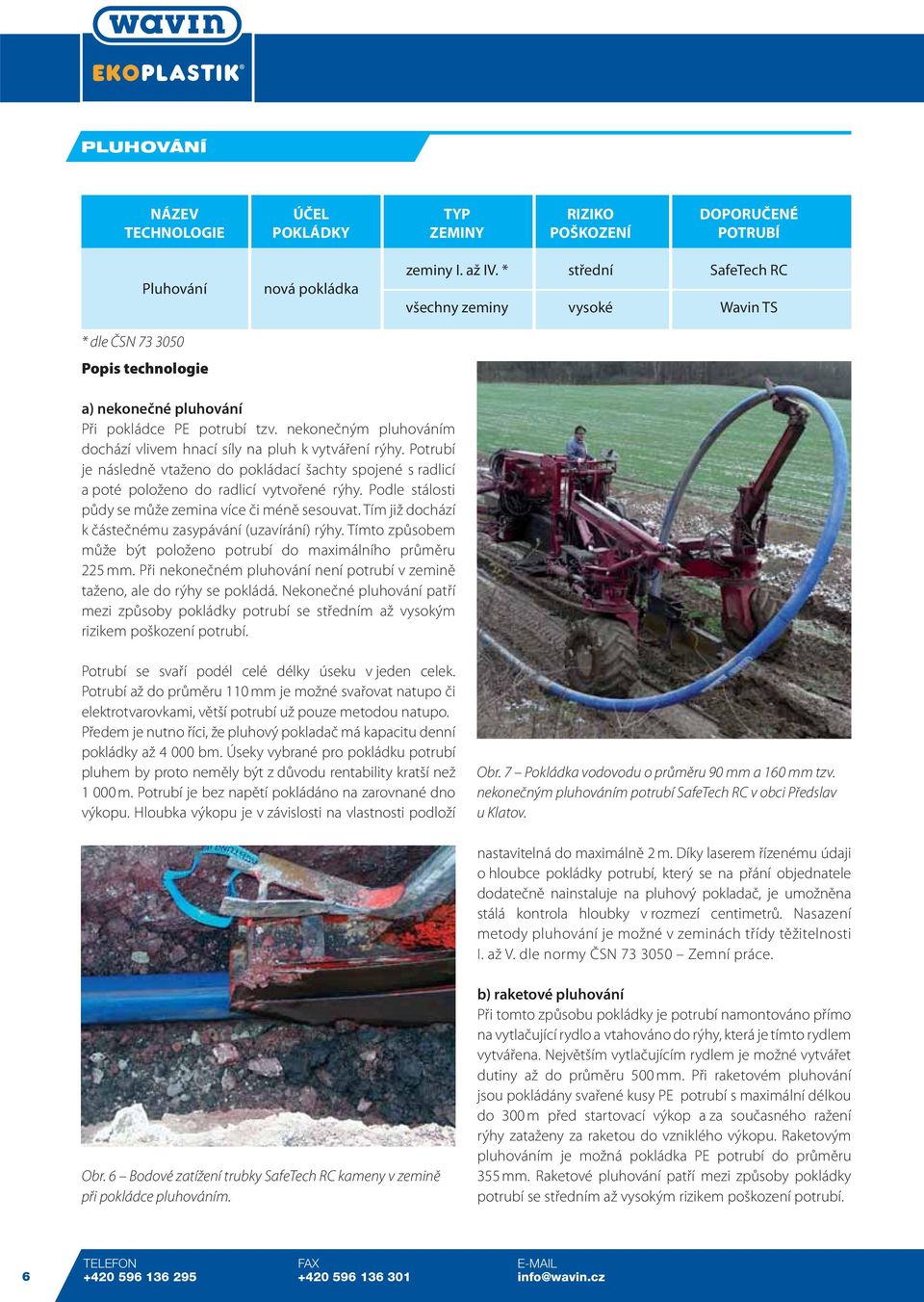

6 PLUHOVÁNÍ NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ Pluhování * dle ČSN Popis technologie nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS a) nekonečné pluhování Při pokládce PE potrubí tzv. nekonečným pluhováním dochází vlivem hnací síly na pluh k vytváření rýhy. Potrubí je následně vtaženo do pokládací šachty spojené s radlicí a poté položeno do radlicí vytvořené rýhy. Podle stálosti půdy se může zemina více či méně sesouvat. Tím již dochází k částečnému zasypávání (uzavírání) rýhy. Tímto způsobem může být položeno potrubí do maximálního průměru 225 mm. Při nekonečném pluhování není potrubí v zemině taženo, ale do rýhy se pokládá. Nekonečné pluhování patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. Potrubí se svaří podél celé délky úseku v jeden celek. Potrubí až do průměru 110 mm je možné svařovat natupo či elektrotvarovkami, větší potrubí už pouze metodou natupo. Předem je nutno říci, že pluhový pokladač má kapacitu denní pokládky až bm. Úseky vybrané pro pokládku potrubí pluhem by proto neměly být z důvodu rentability kratší než m. Potrubí je bez napětí pokládáno na zarovnané dno výkopu. Hloubka výkopu je v závislosti na vlastnosti podloží Obr. 7 Pokládka vodovodu o průměru 90 mm a 160 mm tzv. nekonečným pluhováním potrubí SafeTech RC v obci Předslav u Klatov. nastavitelná do maximálně 2 m. Díky laserem řízenému údaji o hloubce pokládky potrubí, který se na přání objednatele dodatečně nainstaluje na pluhový pokladač, je umožněna stálá kontrola hloubky v rozmezí centimetrů. Nasazení metody pluhování je možné v zeminách třídy těžitelnosti I. až V. dle normy ČSN Zemní práce. Obr. 6 Bodové zatížení trubky SafeTech RC kameny v zemině při pokládce pluhováním. b) raketové pluhování Při tomto způsobu pokládky je potrubí namontováno přímo na vytlačující rydlo a vtahováno do rýhy, která je tímto rydlem vytvářena. Největším vytlačujícím rydlem je možné vytvářet dutiny až do průměru 500 mm. Při raketovém pluhování jsou pokládány svařené kusy PE potrubí s maximální délkou do 300 m před startovací výkop a za současného ražení rýhy zataženy za raketou do vzniklého výkopu. Raketovým pluhováním je možná pokládka PE potrubí do průměru 355 mm. Raketové pluhování patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. 6 TELEFON FAX info@wavin.cz

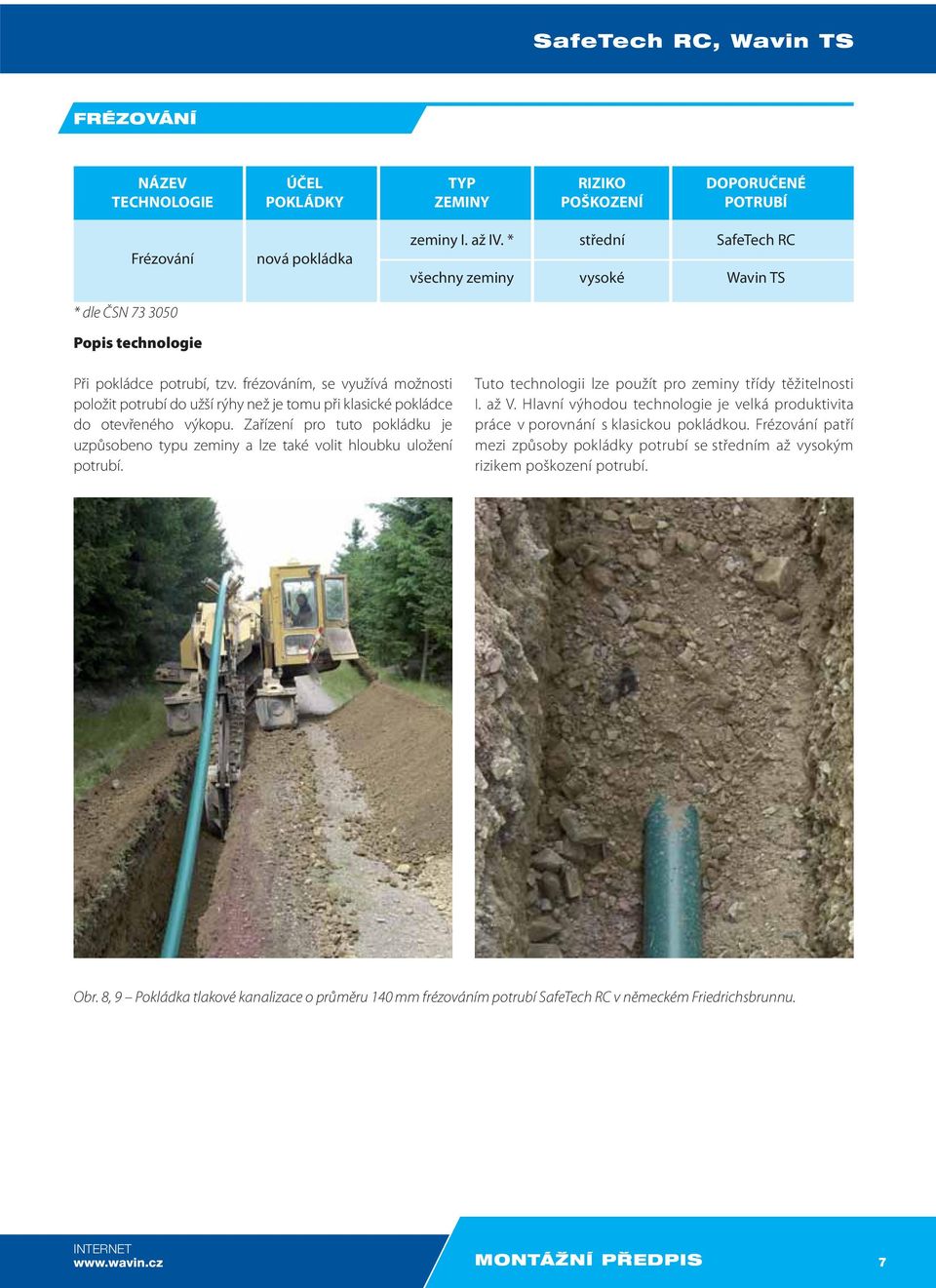

7 SafeTech RC, Wavin TS FRÉZOVÁNÍ NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ Frézování * dle ČSN Popis technologie nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS Při pokládce potrubí, tzv. frézováním, se využívá možnosti položit potrubí do užší rýhy než je tomu při klasické pokládce do otevřeného výkopu. Zařízení pro tuto pokládku je uzpůsobeno typu zeminy a lze také volit hloubku uložení potrubí. Tuto technologii lze použít pro zeminy třídy těžitelnosti I. až V. Hlavní výhodou technologie je velká produktivita práce v porovnání s klasickou pokládkou. Frézování patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. Obr. 8, 9 Pokládka tlakové kanalizace o průměru 140 mm frézováním potrubí SafeTech RC v německém Friedrichsbrunnu. INTERNET MONTÁÎNÍ P EDPIS 7

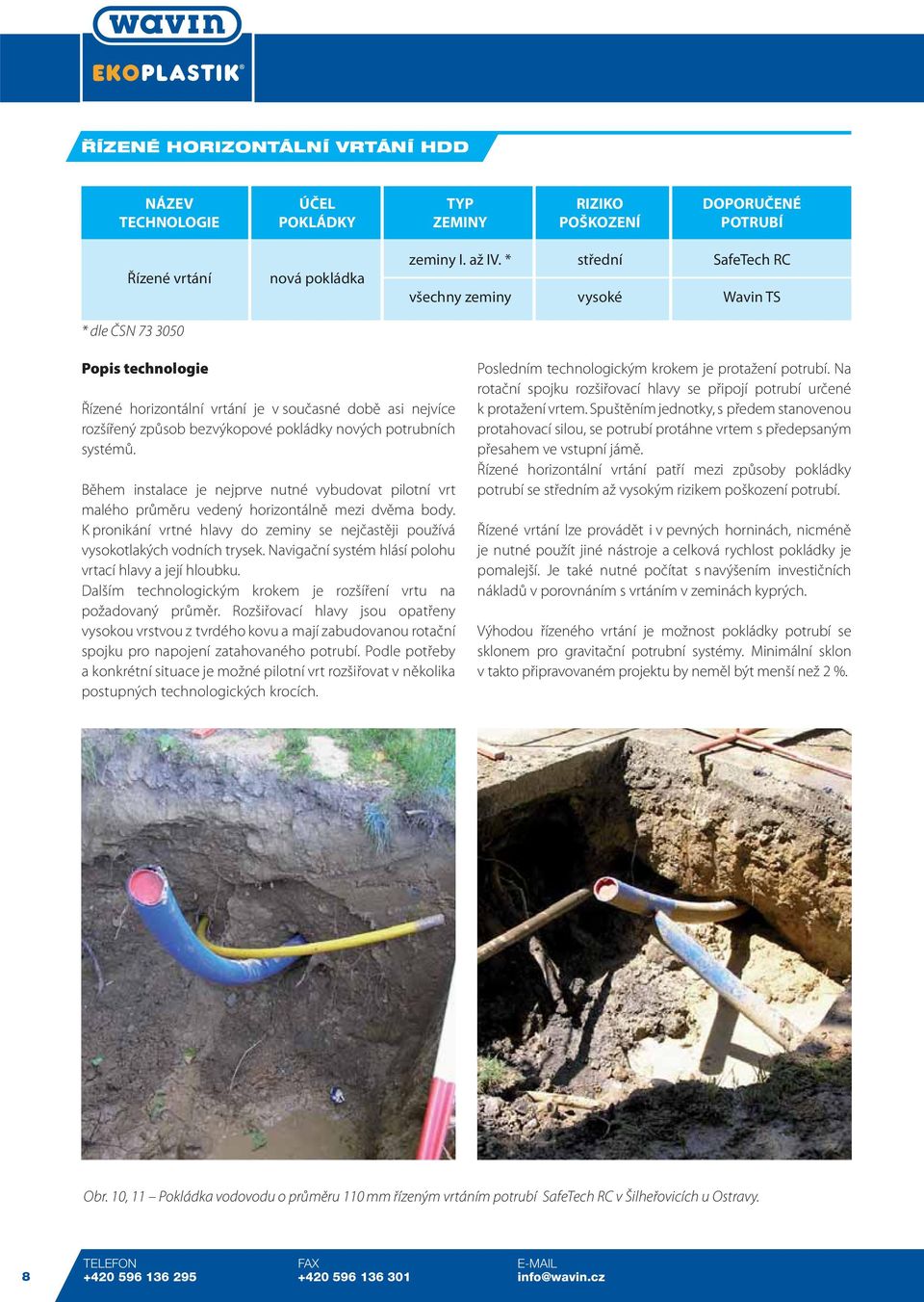

8 ÍZENÉ HORIZONTÁLNÍ VRTÁNÍ HDD NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ Řízené vrtání * dle ČSN nová pokládka zeminy I. až IV. * střední SafeTech RC všechny zeminy vysoké Wavin TS Popis technologie Řízené horizontální vrtání je v současné době asi nejvíce rozšířený způsob bezvýkopové pokládky nových potrubních systémů. Během instalace je nejprve nutné vybudovat pilotní vrt malého průměru vedený horizontálně mezi dvěma body. K pronikání vrtné hlavy do zeminy se nejčastěji používá vysokotlakých vodních trysek. Navigační systém hlásí polohu vrtací hlavy a její hloubku. Dalším technologickým krokem je rozšíření vrtu na požadovaný průměr. Rozšiřovací hlavy jsou opatřeny vysokou vrstvou z tvrdého kovu a mají zabudovanou rotační spojku pro napojení zatahovaného potrubí. Podle potřeby a konkrétní situace je možné pilotní vrt rozšiřovat v několika postupných technologických krocích. Posledním technologickým krokem je protažení potrubí. Na rotační spojku rozšiřovací hlavy se připojí potrubí určené k protažení vrtem. Spuštěním jednotky, s předem stanovenou protahovací silou, se potrubí protáhne vrtem s předepsaným přesahem ve vstupní jámě. Řízené horizontální vrtání patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. Řízené vrtání lze provádět i v pevných horninách, nicméně je nutné použít jiné nástroje a celková rychlost pokládky je pomalejší. Je také nutné počítat s navýšením investičních nákladů v porovnáním s vrtáním v zeminách kyprých. Výhodou řízeného vrtání je možnost pokládky potrubí se sklonem pro gravitační potrubní systémy. Minimální sklon v takto připravovaném projektu by neměl být menší než 2 %. Obr. 10, 11 Pokládka vodovodu o průměru 110 mm řízeným vrtáním potrubí SafeTech RC v Šilheřovicích u Ostravy. 8 TELEFON FAX info@wavin.cz

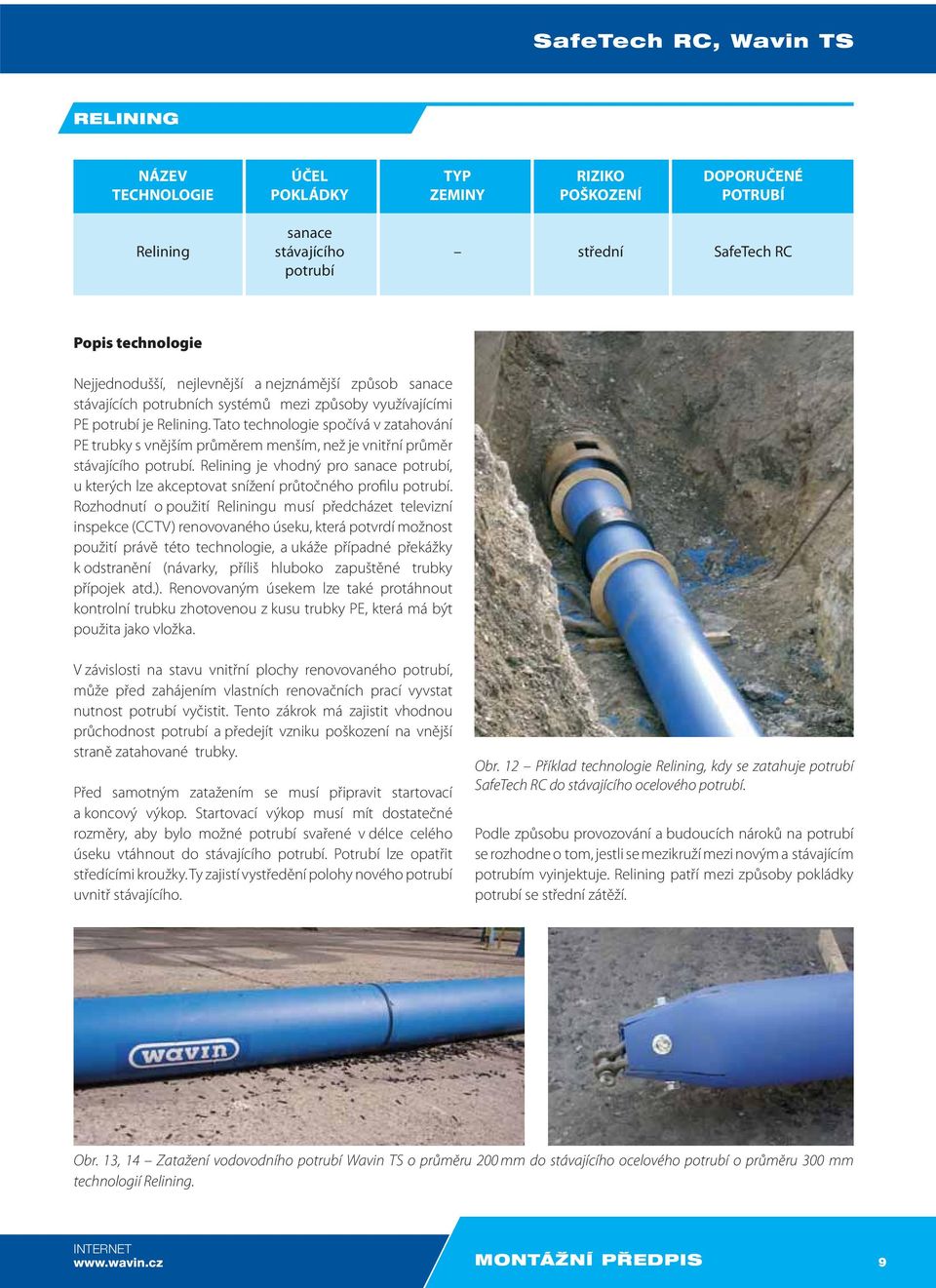

9 SafeTech RC, Wavin TS RELINING NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ sanace Relining stávajícího střední SafeTech RC potrubí Popis technologie Nejjednodušší, nejlevnější a nejznámější způsob sanace stávajících potrubních systémů mezi způsoby využívajícími PE potrubí je Relining. Tato technologie spočívá v zatahování PE trubky s vnějším průměrem menším, než je vnitřní průměr stávajícího potrubí. Relining je vhodný pro sanace potrubí, u kterých lze akceptovat snížení průtočného profilu potrubí. Rozhodnutí o použití Reliningu musí předcházet televizní inspekce (CCTV) renovovaného úseku, která potvrdí možnost použití právě této technologie, a ukáže případné překážky k odstranění (návarky, příliš hluboko zapuštěné trubky přípojek atd.). Renovovaným úsekem lze také protáhnout kontrolní trubku zhotovenou z kusu trubky PE, která má být použita jako vložka. V závislosti na stavu vnitřní plochy renovovaného potrubí, může před zahájením vlastních renovačních prací vyvstat nutnost potrubí vyčistit. Tento zákrok má zajistit vhodnou průchodnost potrubí a předejít vzniku poškození na vnější straně zatahované trubky. Před samotným zatažením se musí připravit startovací a koncový výkop. Startovací výkop musí mít dostatečné rozměry, aby bylo možné potrubí svařené v délce celého úseku vtáhnout do stávajícího potrubí. Potrubí lze opatřit středícími kroužky. Ty zajistí vystředění polohy nového potrubí uvnitř stávajícího. Obr. 12 Příklad technologie Relining, kdy se zatahuje potrubí SafeTech RC do stávajícího ocelového potrubí. Podle způsobu provozování a budoucích nároků na potrubí se rozhodne o tom, jestli se mezikruží mezi novým a stávajícím potrubím vyinjektuje. Relining patří mezi způsoby pokládky potrubí se střední zátěží. Obr. 13, 14 Zatažení vodovodního potrubí Wavin TS o průměru 200 mm do stávajícího ocelového potrubí o průměru 300 mm technologií Relining. INTERNET MONTÁÎNÍ P EDPIS 9

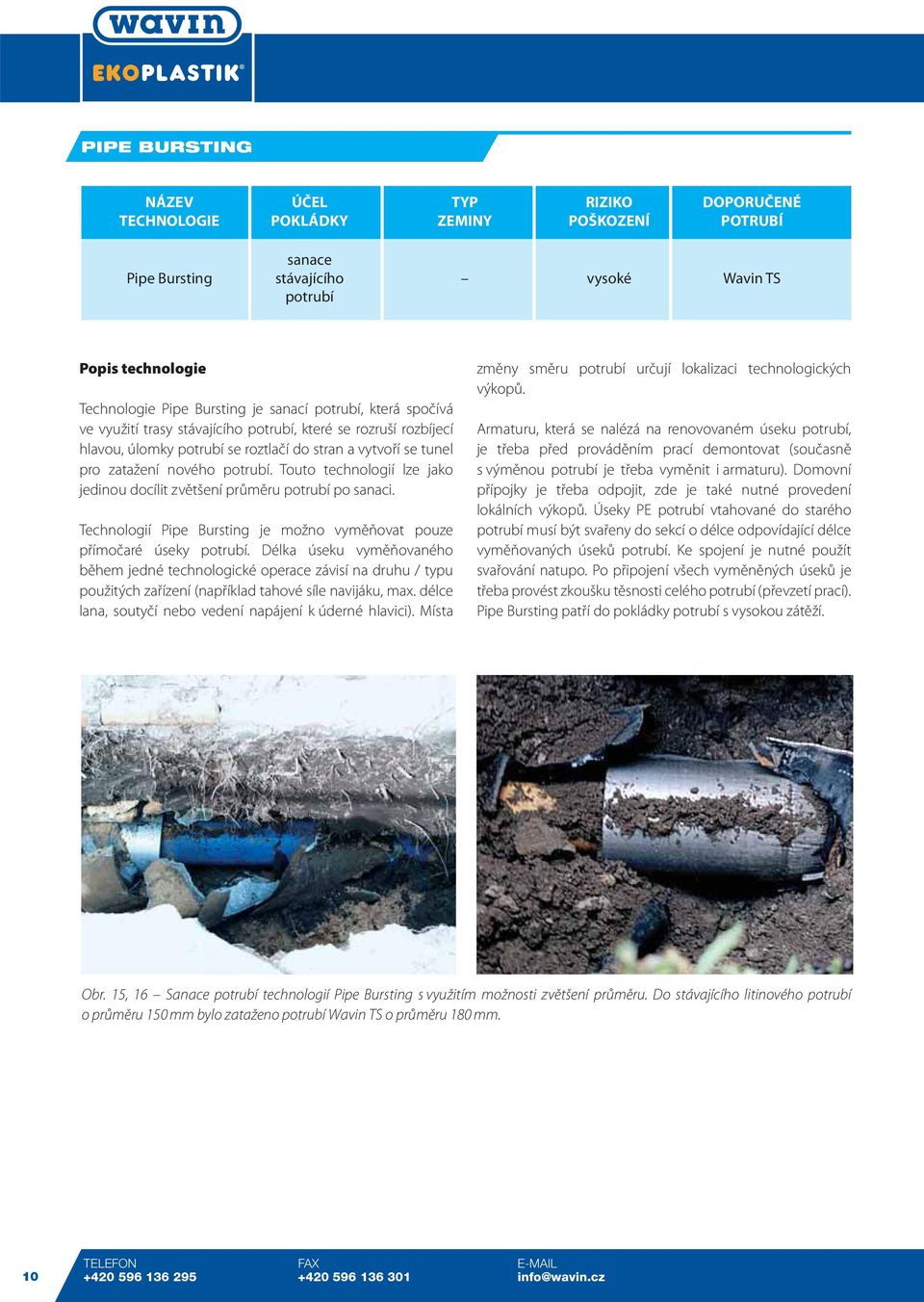

10 PIPE BURSTING NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ sanace Pipe Bursting stávajícího vysoké Wavin TS potrubí Popis technologie Technologie Pipe Bursting je sanací potrubí, která spočívá ve využití trasy stávajícího potrubí, které se rozruší rozbíjecí hlavou, úlomky potrubí se roztlačí do stran a vytvoří se tunel pro zatažení nového potrubí. Touto technologií lze jako jedinou docílit zvětšení průměru potrubí po sanaci. Technologií Pipe Bursting je možno vyměňovat pouze přímočaré úseky potrubí. Délka úseku vyměňovaného během jedné technologické operace závisí na druhu / typu použitých zařízení (například tahové síle navijáku, max. délce lana, soutyčí nebo vedení napájení k úderné hlavici). Místa změny směru potrubí určují lokalizaci technologických výkopů. Armaturu, která se nalézá na renovovaném úseku potrubí, je třeba před prováděním prací demontovat (současně s výměnou potrubí je třeba vyměnit i armaturu). Domovní přípojky je třeba odpojit, zde je také nutné provedení lokálních výkopů. Úseky PE potrubí vtahované do starého potrubí musí být svařeny do sekcí o délce odpovídající délce vyměňovaných úseků potrubí. Ke spojení je nutné použít svařování natupo. Po připojení všech vyměněných úseků je třeba provést zkoušku těsnosti celého potrubí (převzetí prací). Pipe Bursting patří do pokládky potrubí s vysokou zátěží. Obr. 15, 16 Sanace potrubí technologií Pipe Bursting s využitím možnosti zvětšení průměru. Do stávajícího litinového potrubí o průměru 150 mm bylo zataženo potrubí Wavin TS o průměru 180 mm. 10 TELEFON FAX info@wavin.cz

11 Compact Pipe PROTAHOVÁNÍ Compact Pipe NÁZEV ÚČEL TYP RIZIKO DOPORUČENÉ TECHNOLOGIE POKLÁDKY ZEMINY POŠKOZENÍ POTRUBÍ sanace Compact Pipe stávajícího Compact Pipe potrubí Popis technologie Technologie Compact Pipe je patentem společnosti Wavin a používá se k bezvýkopové renovaci netlakových i tlakových potrubí, tj. k renovaci kanalizačního a vodovodního potrubí, plynovodů a průmyslových rozvodů. Obr. 17, 18 Potrubí Compact Pipe před a po instalaci, která využívá tvarové paměti PE. Obr. 19 Použití technologie Compact Pipe pro sanaci ocelového vodovodního přivaděče o průměru 400 mm v Praze. Sanací se výrazně zlepšila kvalita pitné vody a snížily její ztráty. Trubka je vyrobena ze standardního PE 100 materiálu, který má výjimečně dobrou tvarovou paměť. Potrubí se vyrábí ve standardním kruhovém průřezu, nicméně bezprostředně po výrobě se při dané teplotě deformuje do průřezu ve tvaru dvojitého písmene C. Potrubí se navíjí na bubny a dodává na stavbu, kde je díky zmenšenému průřezu bez problémů zataženo do stávajícího vedení, a tam pomocí páry a tlaku vráceno do původního kruhového tvaru takovým způsobem, že vložka přilne těsně k vnitřní stěně stávajícího potrubí. Výsledkem renovace je nové PE potrubí, které je po ochlazení konstrukčně nezávislé na starém vedení a může být okamžitě zprovozněno. Potrubí se vtahuje v celé délce jednoho úseku přímo z bubnů a je bez jakýchkoli spojů. Spoje se provádí pouze mezi jednotlivými úseky svařováním pomocí elektrotvarovek nebo svařováním na tupo, což zaručuje 100% těsnost celého systému. Potrubí Compact Pipe se vyrábí v průměrech DN 100 až DN 500 mm. Touto metodou lze renovovat potrubní vedení z jakéhokoliv materiálu. Max. délka jednoho technologického úseku závisí na max. délce dané dimenze navinuté na bubnu. Technologii Compact Pipe mohou provádět pouze specializované firmy a tato pokládka představuje pouze nízké riziko poškození potrubí. INTERNET MONTÁÎNÍ P EDPIS 11

12 III. POTRUBNÍ SYSTÉM SafeTech RC O POTRUBÍ Moderní tlakový potrubní systém SafeTech RC, pro způsoby pokládky se středním rizikem poškození, nabízí možnost ušetřit až 50 % nákladů oproti standardnímu způsobu pokládky. Zároveň zaručuje 100letou funkčnost a spolehlivost. Tak, jak uvádí tabulka č. 2 na straně 3, ke střednímu riziku poškození potrubí dochází při použití těchto způsobů pokládky: pluhování, frézování, řízené horizontální vrtání nebo technologií Relining. Technologie Relining probíhá ve starém kalibrovaném potrubí, které je předem zkontrolováno pomocí TV inspekce. Dalším způsobem pokládky se středním rizikem poškození je též klasická pokládka do otevřeného výkopu bez pískového lože v zeminách třídy těžitelnosti I. až IV. Při tomto ekonomicky velice zajímavém postupu je potrubí jednoduše pokládáno do rýhy, kde pro obsyp a zásyp je zpětně využit výkopový materiál. Tento materiál musí být dostatečně zhutnitelný. Náklady na písek, dopravu a skládku výkopového materiálu odpadají. SafeTech RC Dvouvrstvá trubka pluhování frézování řízené vrtání relining uložení bez pískového lože pro střední zátěž půdy třídy I. až IV. VLASTNOSTI Potrubí SafeTech RC se skládá ze dvou vrstev. Vrchní vrstva má signalizační barvu pro různé účely použití - modrou pro vodovody, zelenou pro kanalizaci a oranžovo-žlutou pro plyn. SafeTech RC Příklad: d 110 SDR 11 9,0 mm Obr. 20 Příklad průřezu trubkou SafeTech RC 1,0 mm PE 100 RC (N 6000) PE 100 RC (XSC 50) Obě vrstvy jsou ze speciálního materiálu typu PE 100 RC, jsou vzájemně molekulárně spojeny a nedají se mechanicky oddělit. SafeTech RC se vyrábí v průměrech od 90 až do 450 mm, v rozměrových třídách SDR 11 a SDR 17 (více podrobností o nabízených průměrech viz str ). Společnost Wavin používá pro výrobu vícevrstvých PE potrubí s integrovanou ochranou proti vnějším vlivům jako vstupní surovinu dva typy granulátu označovaných PE 100 RC. Je to granulát N 6000 a granulát XSC 50. Řetězce makromolekul, ze kterých se tyto materiály skládají, mezi sebou vytvářejí pevnější vazbu. Nejedná se však o zesíťování, proto lze oproti síťovanému PE-X tato potrubí standardně svařovat všemi způsoby. Tyto nové materiály mají oproti dříve používanému materiálu PE 100 výrazně lepší vlastnosti související s odolností proti mechanickému poškození, např. vznik a šíření trhlin nebo odolnost proti bodovému namáhání potrubí. Rozdíl v chování těchto materiálů oproti dříve používanému materiálu PE 100 potvrzují například testy FNCT a test odolnosti proti bodovému namáhání. 12 TELEFON FAX info@wavin.cz

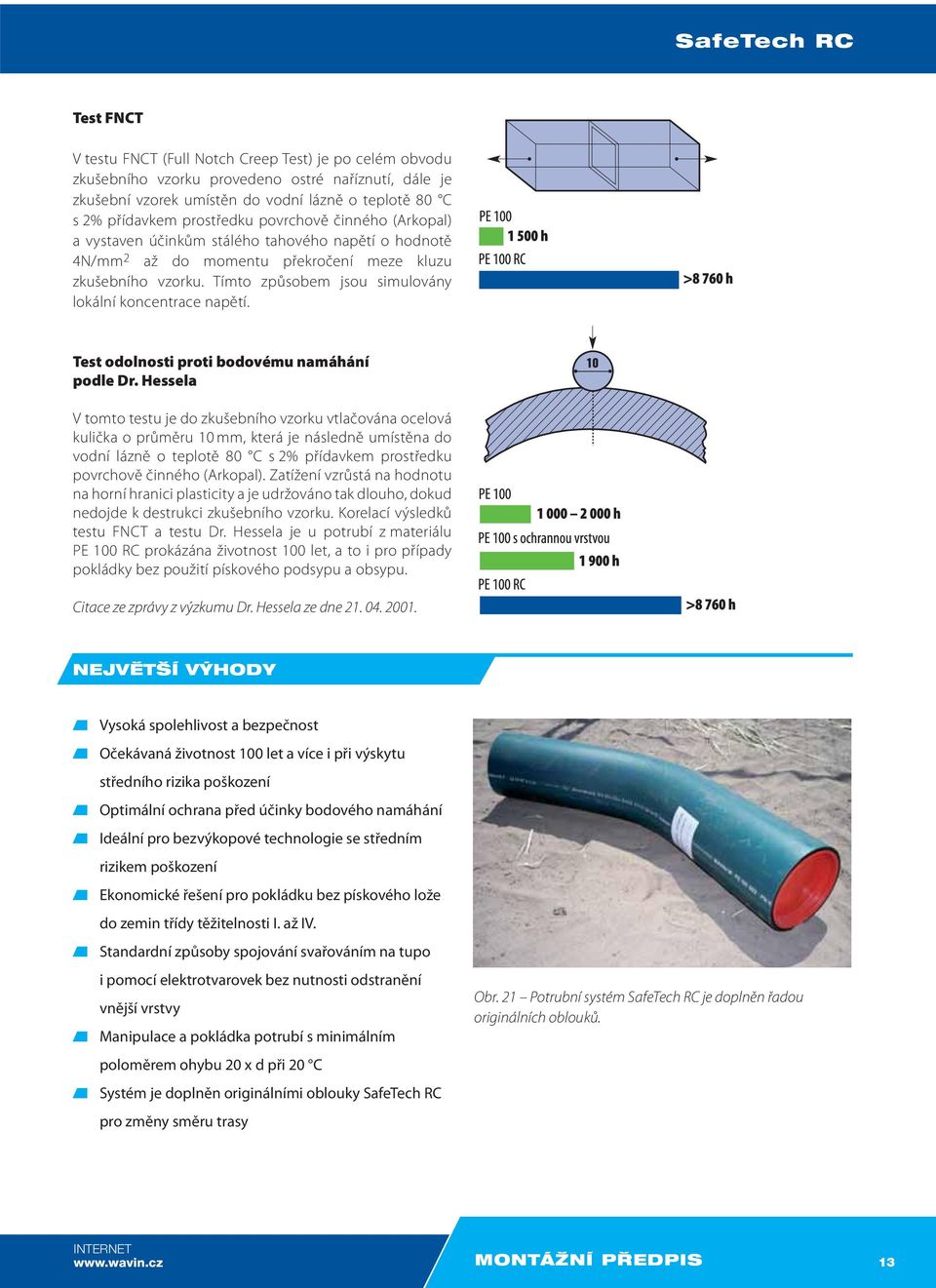

13 SafeTech RC Test FNCT V testu FNCT (Full Notch Creep Test) je po celém obvodu zkušebního vzorku provedeno ostré naříznutí, dále je zkušební vzorek umístěn do vodní lázně o teplotě 80 C s 2% přídavkem prostředku povrchově činného (Arkopal) a vystaven účinkům stálého tahového napětí o hodnotě 4N/mm 2 až do momentu překročení meze kluzu zkušebního vzorku. Tímto způsobem jsou simulovány lokální koncentrace napětí. Test odolnosti proti bodovému namáhání podle Dr. Hessela V tomto testu je do zkušebního vzorku vtlačována ocelová kulička o průměru 10 mm, která je následně umístěna do vodní lázně o teplotě 80 C s 2% přídavkem prostředku povrchově činného (Arkopal). Zatížení vzrůstá na hodnotu na horní hranici plasticity a je udržováno tak dlouho, dokud nedojde k destrukci zkušebního vzorku. Korelací výsledků testu FNCT a testu Dr. Hessela je u potrubí z materiálu PE 100 RC prokázána životnost 100 let, a to i pro případy pokládky bez použití pískového podsypu a obsypu. Citace ze zprávy z výzkumu Dr. Hessela ze dne NEJVùT Í V HODY Vysoká spolehlivost a bezpečnost Očekávaná životnost 100 let a více i při výskytu středního rizika poškození Optimální ochrana před účinky bodového namáhání Ideální pro bezvýkopové technologie se středním rizikem poškození Ekonomické řešení pro pokládku bez pískového lože do zemin třídy těžitelnosti I. až IV. Standardní způsoby spojování svařováním na tupo i pomocí elektrotvarovek bez nutnosti odstranění vnější vrstvy Manipulace a pokládka potrubí s minimálním poloměrem ohybu 20 x d při 20 C Systém je doplněn originálními oblouky SafeTech RC pro změny směru trasy Obr. 21 Potrubní systém SafeTech RC je doplněn řadou originálních oblouků. INTERNET MONTÁÎNÍ P EDPIS 13

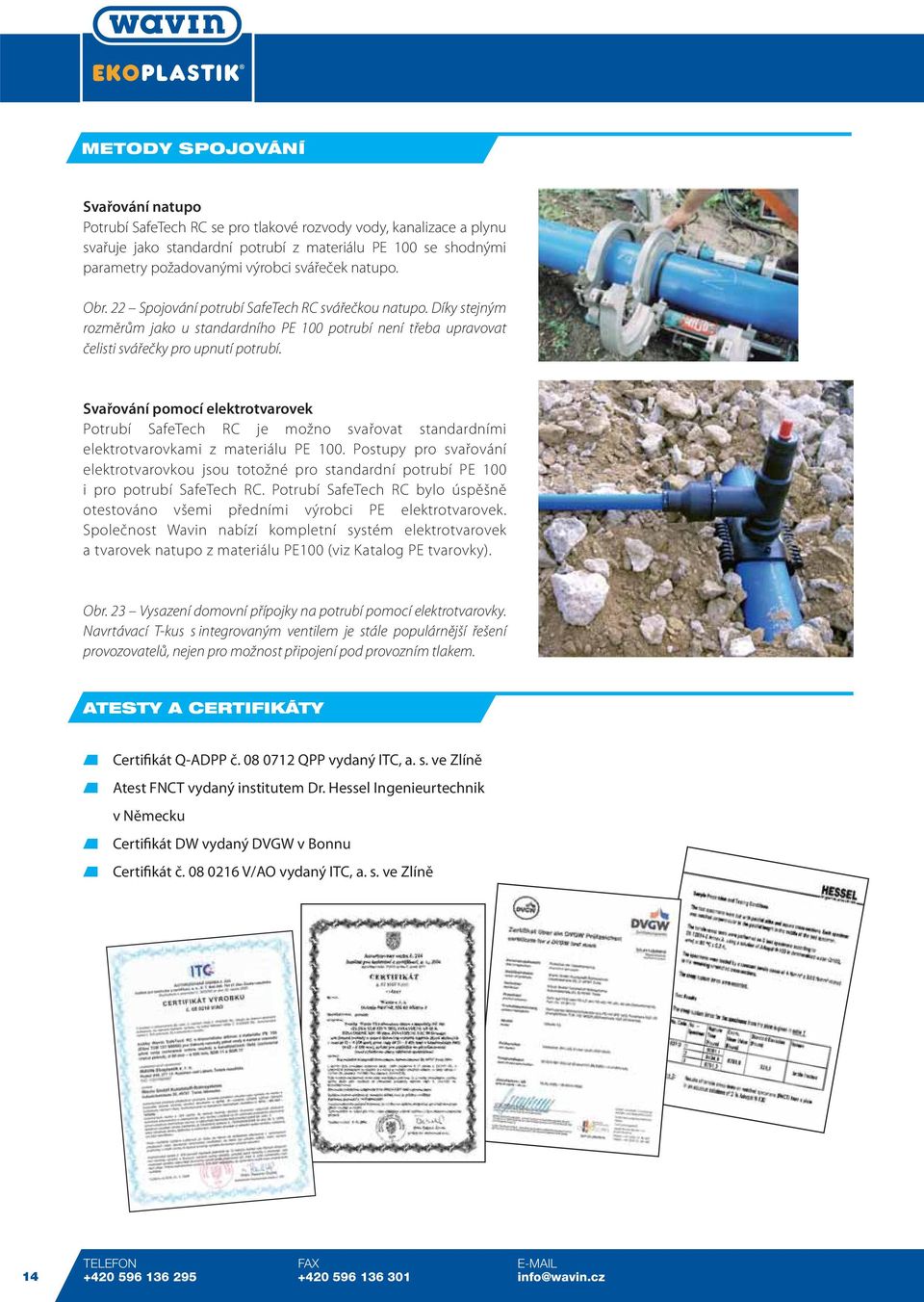

14 METODY SPOJOVÁNÍ Svařování natupo Potrubí SafeTech RC se pro tlakové rozvody vody, kanalizace a plynu svařuje jako standardní potrubí z materiálu PE 100 se shodnými parametry požadovanými výrobci svářeček natupo. Obr. 22 Spojování potrubí SafeTech RC svářečkou natupo. Díky stejným rozměrům jako u standardního PE 100 potrubí není třeba upravovat čelisti svářečky pro upnutí potrubí. Svařování pomocí elektrotvarovek Potrubí SafeTech RC je možno svařovat standardními elektrotvarovkami z materiálu PE 100. Postupy pro svařování elektrotvarovkou jsou totožné pro standardní potrubí PE 100 i pro potrubí SafeTech RC. Potrubí SafeTech RC bylo úspěšně otestováno všemi předními výrobci PE elektrotvarovek. Společnost Wavin nabízí kompletní systém elektrotvarovek a tvarovek natupo z materiálu PE100 (viz Katalog PE tvarovky). Obr. 23 Vysazení domovní přípojky na potrubí pomocí elektrotvarovky. Navrtávací T-kus s integrovaným ventilem je stále populárnější řešení provozovatelů, nejen pro možnost připojení pod provozním tlakem. ATESTY A CERTIFIKÁTY Certifikát Q-ADPP č QPP vydaný ITC, a. s. ve Zlíně Atest FNCT vydaný institutem Dr. Hessel Ingenieurtechnik v Německu Certifikát DW vydaný DVGW v Bonnu Certifikát č V/AO vydaný ITC, a. s. ve Zlíně 14 TELEFON FAX info@wavin.cz

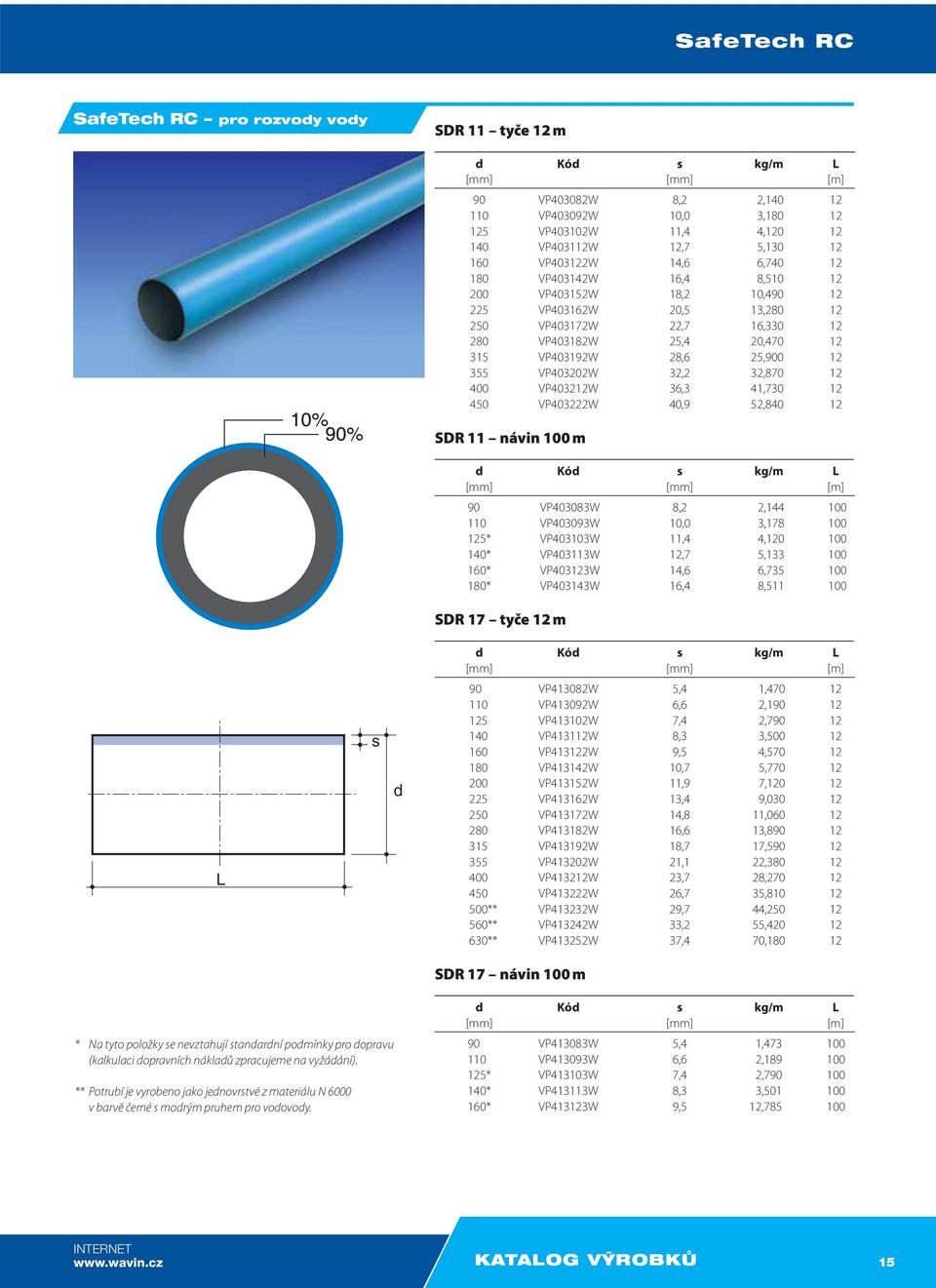

15 SafeTech RC SafeTech RC pro rozvody vody SDR 11 tyče 12 m 90 VP403082W 8,2 2, VP403092W 10,0 3, VP403102W 11,4 4, VP403112W 12,7 5, VP403122W 14,6 6, VP403142W 16,4 8, VP403152W 18,2 10, VP403162W 20,5 13, VP403172W 22,7 16, VP403182W 25,4 20, VP403192W 28,6 25, VP403202W 32,2 32, VP403212W 36,3 41, VP403222W 40,9 52, SDR 11 návin 100 m 90 VP403083W 8,2 2, VP403093W 10,0 3, * VP403103W 11,4 4, * VP403113W 12,7 5, * VP403123W 14,6 6, * VP403143W 16,4 8, SDR 17 tyče 12 m 90 VP413082W 5,4 1, VP413092W 6,6 2, VP413102W 7,4 2, VP413112W 8,3 3, VP413122W 9,5 4, VP413142W 10,7 5, VP413152W 11,9 7, VP413162W 13,4 9, VP413172W 14,8 11, VP413182W 16,6 13, VP413192W 18,7 17, VP413202W 21,1 22, VP413212W 23,7 28, VP413222W 26,7 35, ** VP413232W 29,7 44, ** VP413242W 33,2 55, ** VP413252W 37,4 70, L s d SDR 17 návin 100 m * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). ** Potrubí je vyrobeno jako jednovrstvé z materiálu N 6000 v barvě černé s modrým pruhem pro vodovody. 90 VP413083W 5,4 1, VP413093W 6,6 2, * VP413103W 7,4 2, * VP413113W 8,3 3, * VP413123W 9,5 12, INTERNET KATALOG V ROBKÒ 15

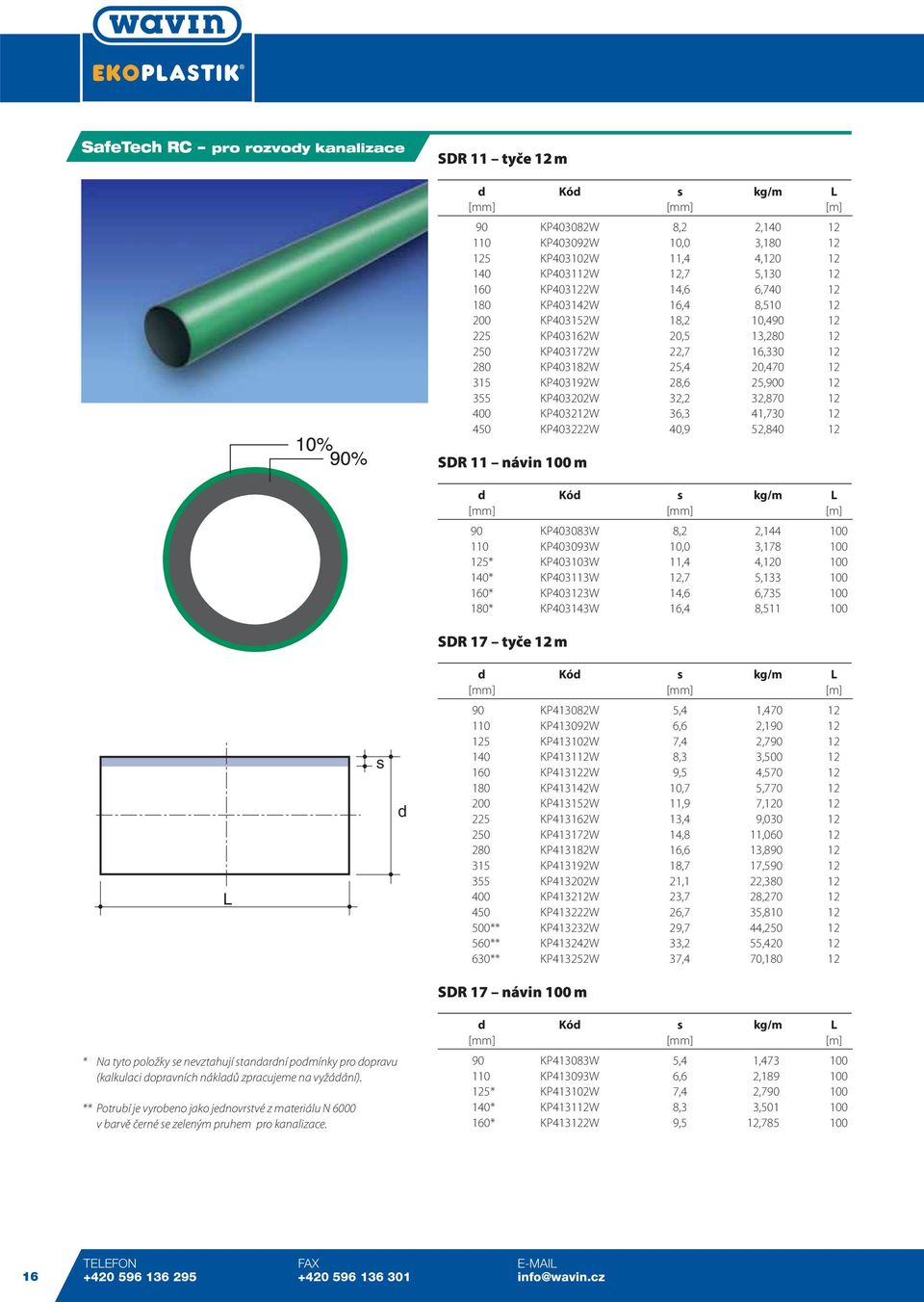

16 SafeTech RC pro rozvody kanalizace SDR 11 tyče 12 m 90 KP403082W 8,2 2, KP403092W 10,0 3, KP403102W 11,4 4, KP403112W 12,7 5, KP403122W 14,6 6, KP403142W 16,4 8, KP403152W 18,2 10, KP403162W 20,5 13, KP403172W 22,7 16, KP403182W 25,4 20, KP403192W 28,6 25, KP403202W 32,2 32, KP403212W 36,3 41, KP403222W 40,9 52, SDR 11 návin 100 m 90 KP403083W 8,2 2, KP403093W 10,0 3, * KP403103W 11,4 4, * KP403113W 12,7 5, * KP403123W 14,6 6, * KP403143W 16,4 8, SDR 17 tyče 12 m 90 KP413082W 5,4 1, KP413092W 6,6 2, KP413102W 7,4 2, KP413112W 8,3 3, KP413122W 9,5 4, KP413142W 10,7 5, KP413152W 11,9 7, KP413162W 13,4 9, KP413172W 14,8 11, KP413182W 16,6 13, KP413192W 18,7 17, KP413202W 21,1 22, KP413212W 23,7 28, KP413222W 26,7 35, ** KP413232W 29,7 44, ** KP413242W 33,2 55, ** KP413252W 37,4 70, L s d SDR 17 návin 100 m * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). ** Potrubí je vyrobeno jako jednovrstvé z materiálu N 6000 v barvě černé se zeleným pruhem pro kanalizace. 90 KP413083W 5,4 1, KP413093W 6,6 2, * KP413102W 7,4 2, * KP413112W 8,3 3, * KP413122W 9,5 12, TELEFON FAX info@wavin.cz

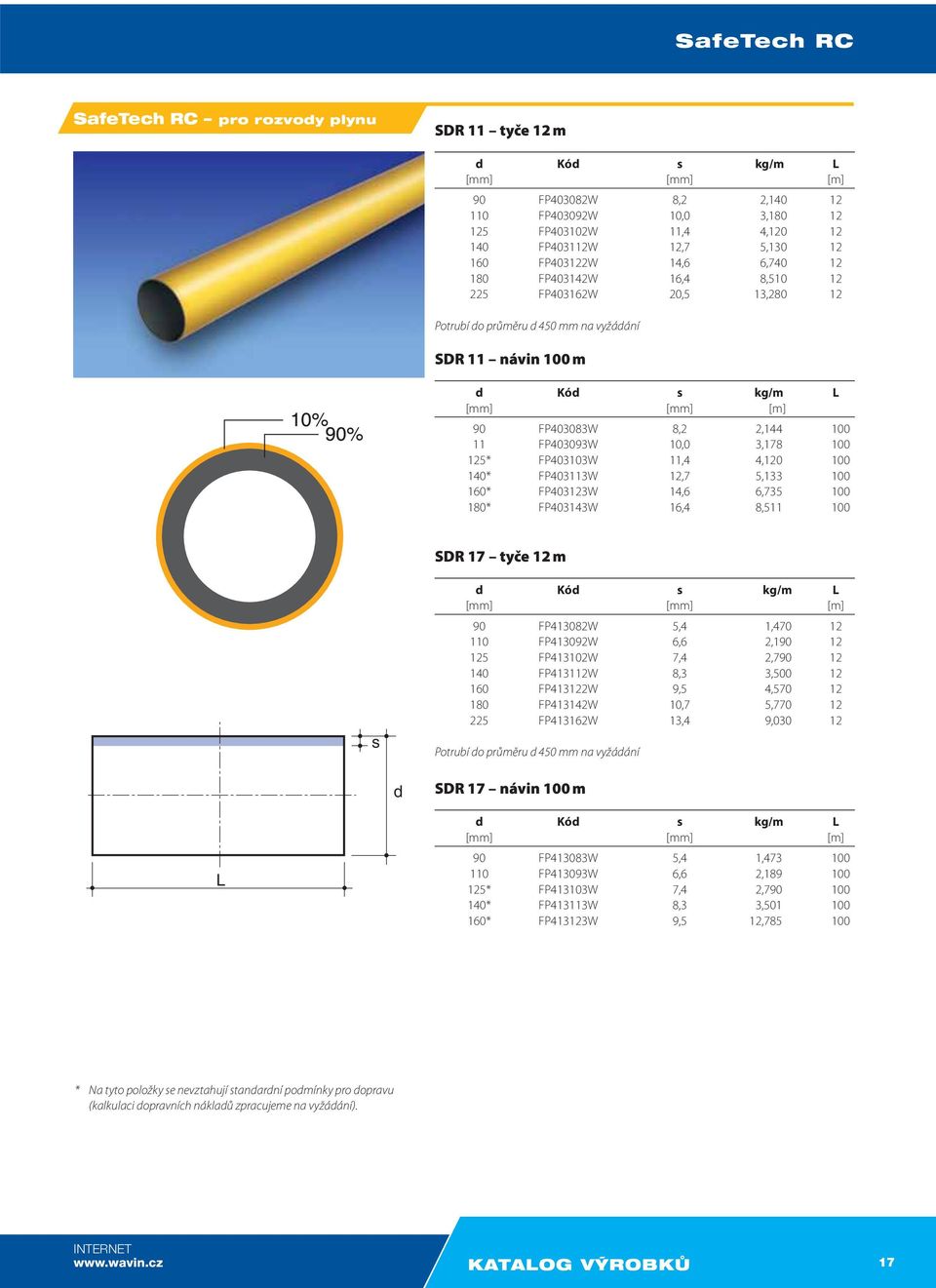

17 SafeTech RC SafeTech RC pro rozvody plynu SDR 11 tyče 12 m 90 FP403082W 8,2 2, FP403092W 10,0 3, FP403102W 11,4 4, FP403112W 12,7 5, FP403122W 14,6 6, FP403142W 16,4 8, FP403162W 20,5 13, Potrubí do průměru d 450 mm na vyžádání SDR 11 návin 100 m 90 FP403083W 8,2 2, FP403093W 10,0 3, * FP403103W 11,4 4, * FP403113W 12,7 5, * FP403123W 14,6 6, * FP403143W 16,4 8, SDR 17 tyče 12 m s 90 FP413082W 5,4 1, FP413092W 6,6 2, FP413102W 7,4 2, FP413112W 8,3 3, FP413122W 9,5 4, FP413142W 10,7 5, FP413162W 13,4 9, Potrubí do průměru d 450 mm na vyžádání d SDR 17 návin 100 m L 90 FP413083W 5,4 1, FP413093W 6,6 2, * FP413103W 7,4 2, * FP413113W 8,3 3, * FP413123W 9,5 12, * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). INTERNET KATALOG V ROBKÒ 17

18 SafeTech RC SafeTech RC oblouky SDR 11 SDR 17 pro rozvody vody d 90 mm d 450 mm SDR 11 SDR 17 pro rozvody kanalizace d 90 mm d 450 mm SDR 11 SDR 17 pro rozvody plynu d 90 mm d 225 mm 18 TELEFON FAX info@wavin.cz

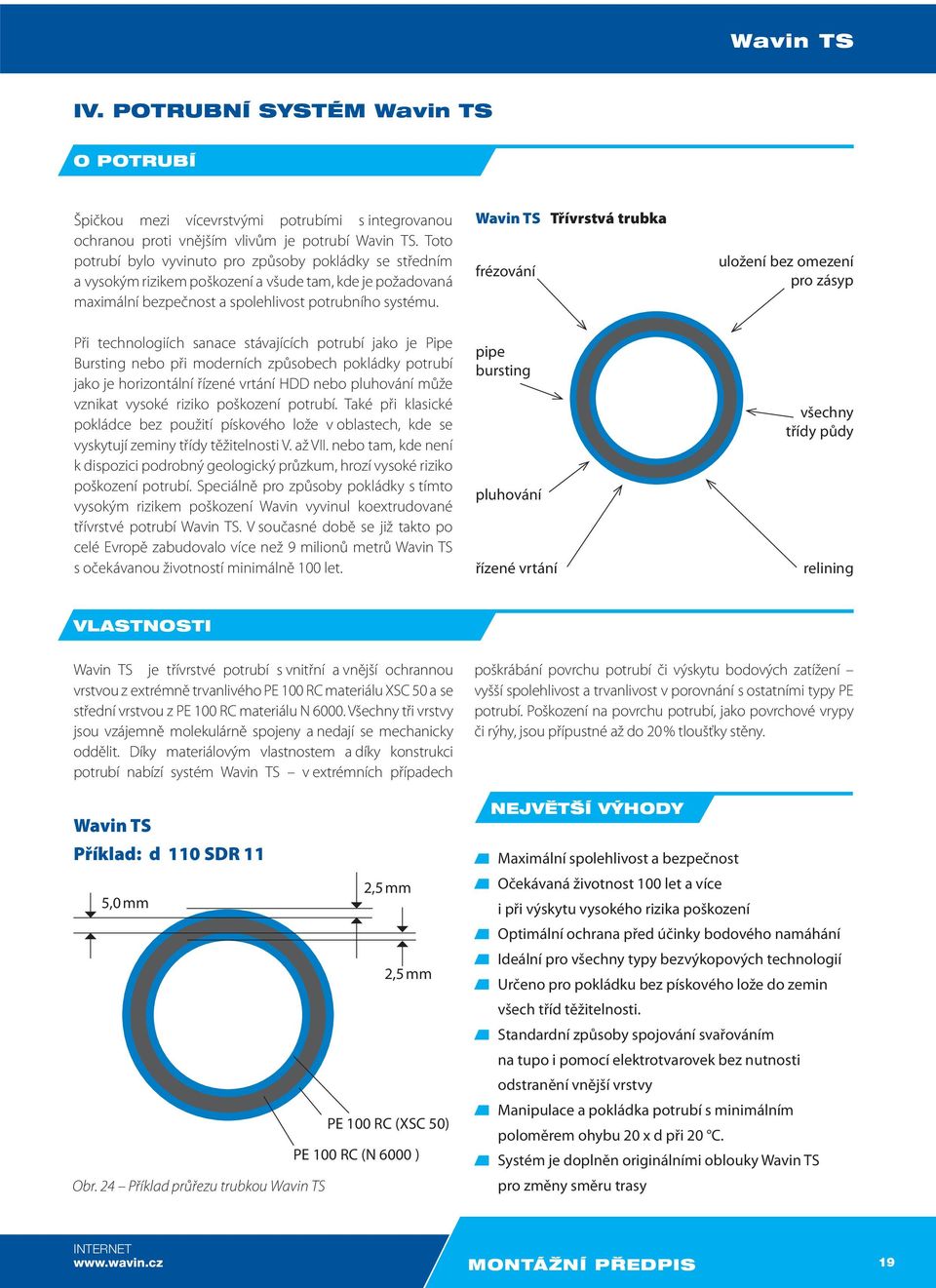

19 Wavin TS IV. POTRUBNÍ SYSTÉM Wavin TS O POTRUBÍ Špičkou mezi vícevrstvými potrubími s integrovanou ochranou proti vnějším vlivům je potrubí Wavin TS. Toto potrubí bylo vyvinuto pro způsoby pokládky se středním a vysokým rizikem poškození a všude tam, kde je požadovaná maximální bezpečnost a spolehlivost potrubního systému. Wavin TS Třívrstvá trubka frézování uložení bez omezení pro zásyp Při technologiích sanace stávajících potrubí jako je Pipe Bursting nebo při moderních způsobech pokládky potrubí jako je horizontální řízené vrtání HDD nebo pluhování může vznikat vysoké riziko poškození potrubí. Také při klasické pokládce bez použití pískového lože v oblastech, kde se vyskytují zeminy třídy těžitelnosti V. až VII. nebo tam, kde není k dispozici podrobný geologický průzkum, hrozí vysoké riziko poškození potrubí. Speciálně pro způsoby pokládky s tímto vysokým rizikem poškození Wavin vyvinul koextrudované třívrstvé potrubí Wavin TS. V současné době se již takto po celé Evropě zabudovalo více než 9 milionů metrů Wavin TS s očekávanou životností minimálně 100 let. pipe bursting pluhování řízené vrtání všechny třídy půdy relining VLASTNOSTI Wavin TS je třívrstvé potrubí s vnitřní a vnější ochrannou vrstvou z extrémně trvanlivého PE 100 RC materiálu XSC 50 a se střední vrstvou z PE 100 RC materiálu N Všechny tři vrstvy jsou vzájemně molekulárně spojeny a nedají se mechanicky oddělit. Díky materiálovým vlastnostem a díky konstrukci potrubí nabízí systém Wavin TS v extrémních případech Wavin TS Příklad: d 110 SDR 11 5,0 mm Obr. 24 Příklad průřezu trubkou Wavin TS 2,5 mm 2,5 mm PE 100 RC (XSC 50) PE 100 RC (N 6000 ) poškrábání povrchu potrubí či výskytu bodových zatížení vyšší spolehlivost a trvanlivost v porovnání s ostatními typy PE potrubí. Poškození na povrchu potrubí, jako povrchové vrypy či rýhy, jsou přípustné až do 20 % tloušťky stěny. NEJVùT Í V HODY Maximální spolehlivost a bezpečnost Očekávaná životnost 100 let a více i při výskytu vysokého rizika poškození Optimální ochrana před účinky bodového namáhání Ideální pro všechny typy bezvýkopových technologií Určeno pro pokládku bez pískového lože do zemin všech tříd těžitelnosti. Standardní způsoby spojování svařováním na tupo i pomocí elektrotvarovek bez nutnosti odstranění vnější vrstvy Manipulace a pokládka potrubí s minimálním poloměrem ohybu 20 x d při 20 C. Systém je doplněn originálními oblouky Wavin TS pro změny směru trasy INTERNET MONTÁÎNÍ P EDPIS 19

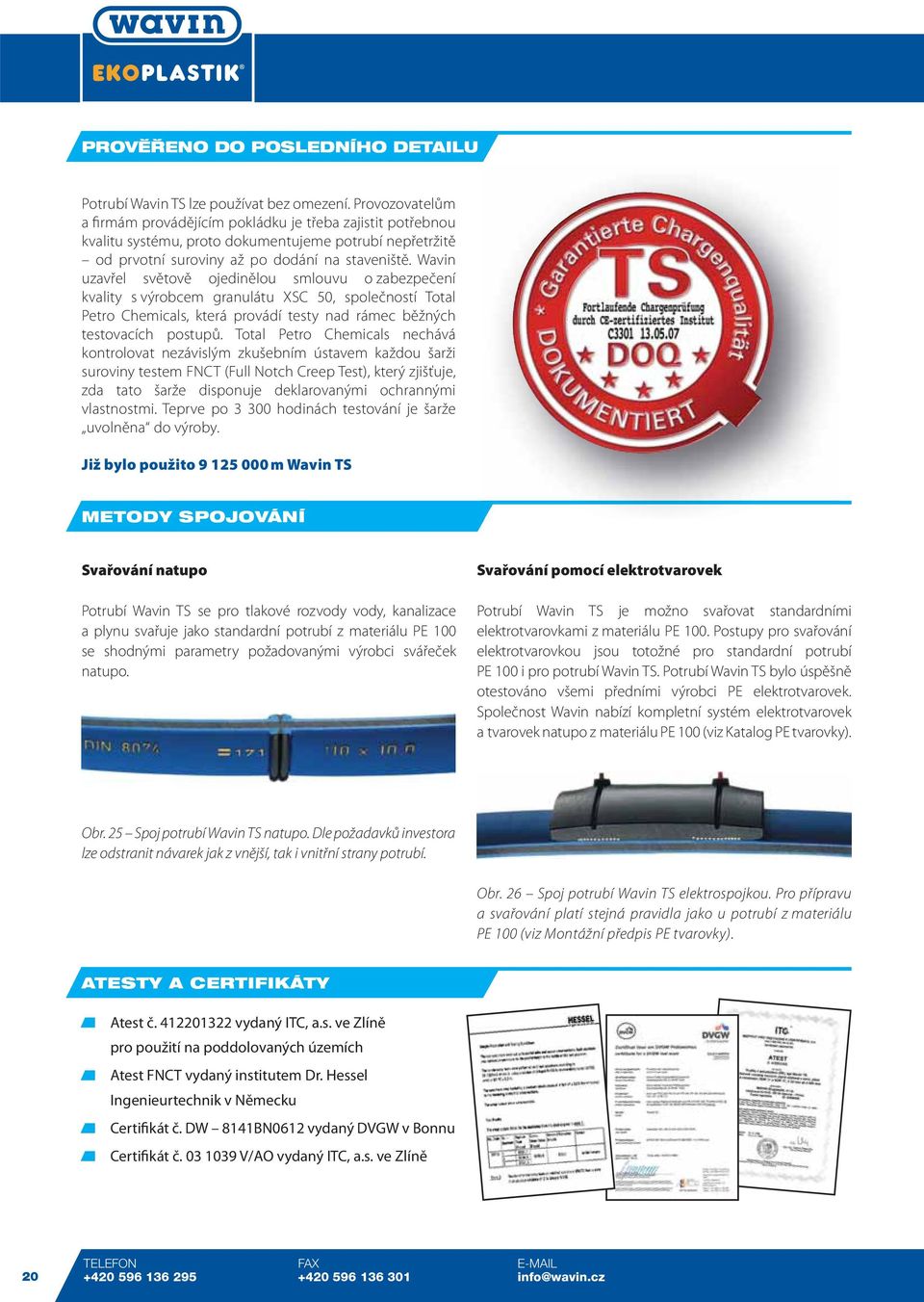

20 PROVù ENO DO POSLEDNÍHO DETAILU Potrubí Wavin TS lze používat bez omezení. Provozovatelům a firmám provádějícím pokládku je třeba zajistit potřebnou kvalitu systému, proto dokumentujeme potrubí nepřetržitě od prvotní suroviny až po dodání na staveniště. Wavin uzavřel světově ojedinělou smlouvu o zabezpečení kvality s výrobcem granulátu XSC 50, společností Total Petro Chemicals, která provádí testy nad rámec běžných testovacích postupů. Total Petro Chemicals nechává kontrolovat nezávislým zkušebním ústavem každou šarži suroviny testem FNCT (Full Notch Creep Test), který zjišťuje, zda tato šarže disponuje deklarovanými ochrannými vlastnostmi. Teprve po hodinách testování je šarže uvolněna do výroby. Již bylo použito m Wavin TS METODY SPOJOVÁNÍ Svařování natupo Potrubí Wavin TS se pro tlakové rozvody vody, kanalizace a plynu svařuje jako standardní potrubí z materiálu PE 100 se shodnými parametry požadovanými výrobci svářeček natupo. Svařování pomocí elektrotvarovek Potrubí Wavin TS je možno svařovat standardními elektrotvarovkami z materiálu PE 100. Postupy pro svařování elektrotvarovkou jsou totožné pro standardní potrubí PE 100 i pro potrubí Wavin TS. Potrubí Wavin TS bylo úspěšně otestováno všemi předními výrobci PE elektrotvarovek. Společnost Wavin nabízí kompletní systém elektrotvarovek a tvarovek natupo z materiálu PE 100 (viz Katalog PE tvarovky). Obr. 25 Spoj potrubí Wavin TS natupo. Dle požadavků investora lze odstranit návarek jak z vnější, tak i vnitřní strany potrubí. Obr. 26 Spoj potrubí Wavin TS elektrospojkou. Pro přípravu a svařování platí stejná pravidla jako u potrubí z materiálu PE 100 (viz Montážní předpis PE tvarovky). ATESTY A CERTIFIKÁTY Atest č vydaný ITC, a.s. ve Zlíně pro použití na poddolovaných územích Atest FNCT vydaný institutem Dr. Hessel Ingenieurtechnik v Německu Certifikát č. DW 8141BN0612 vydaný DVGW v Bonnu Certifikát č V/AO vydaný ITC, a.s. ve Zlíně 20 TELEFON FAX info@wavin.cz

21 Wavin TS Wavin TS pro rozvody vody SDR 11 tyče 6 m 32*** VP503031W 3,0 0, *** VP503041W 3,7 0, *** VP503051W 4,6 0, *** VP503061W 5,8 1, VP503071W 6,8 1, VP503081W 8,2 2, VP503091W 10,0 3, VP503101W 11,4 4, VP503111W 12,7 5, VP503121W 14,6 6, VP503141W 16,4 8,420 6 SDR 11 tyče 12 m 32*** VP503032W 3,0 0, *** VP503042W 3,7 0, *** VP503052W 4,6 0, *** VP503062W 5,8 1, VP503072W 6,8 1, VP503082W 8,2 2, VP503092W 10,0 3, VP503102W 11,4 4, VP503112W 12,7 5, VP503122W 14,6 6, VP503142W 16,4 8, VP503152W 18,4 10, VP503162W 20,5 13, VP503172W 22,7 16, VP503182W 25,4 20, VP503192W 28,6 35, VP503202W 32,2 32, VP503212W 36,3 41, VP503222W 40,9 52, s SDR 11 návin 100 m L d 32*** VP503033W 3,0 0, *** VP503043W 3,7 0, *** VP503053W 4,6 0, *** VP503063W 5,8 1, VP503073W 6,8 1, VP503083W 8,2 2, VP503093W 10,0 3, * VP503103W 11,4 4, * VP503113W 12,7 5, * VP503123W 14,6 6, * VP503143W 16,4 8, SDR 17 tyče 12 m * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). *** Potrubí je vyrobeno jako jednovrstvé z materiálu XSC 50 v barvě modré pro vodovody. OD Kód s kg/m L 225 VP603162W 13,4 9, VP603172W 14,8 11, VP603182W 16,6 13, VP603192W 18,7 17, VP603202W 21,1 22, VP603212W 23,7 28, VP603222W 26,7 35, *** VP603232W 29,7 44, *** VP603242W 33,2 55, *** VP603252W 37,4 70, INTERNET KATALOG V ROBKÒ 21

22 Wavin TS pro rozvody kanalizace SDR 11 tyče 6 m 63*** KP503061W 5,8 1, KP503071W 6,8 1, KP503081W 8,2 2, KP503091W 10,0 3, KP503101W 11,4 4, KP503111W 12,7 5, KP503121W 14,6 6, KP503141W 16,4 8,420 6 SDR 11 tyče 12 m 50*** KP503052W 4,6 1, *** KP503062W 5,8 1, KP503072W 6,8 1, KP503082W 8,2 2, KP503092W 10,0 3, KP503102W 11,4 4, KP503112W 12,7 5, KP503122W 14,6 6, KP503142W 16,4 8, KP503152W 18,4 10, KP503162W 20,5 13, KP503172W 22,7 16, KP503182W 25,4 20, KP503192W 28,6 35, KP503202W 32,2 32, KP503212W 36,3 41, KP503222W 40,9 52, SDR 11 návin 100 m L s d 50*** KP503053W 4,6 0, *** KP503063W 5,8 1, KP503073W 6,8 1, KP503083W 8,2 2, KP503093W 10,0 3, * KP503103W 11,4 4, * KP503113W 12,7 5, * KP503123W 14,6 6, * KP503143W 16,4 8, SDR 17 tyče 12 m * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). 250 KP603172W 14,8 11, KP603182W 16,6 13, KP603192W 18,7 17, KP603202W 21,1 22, KP603212W 23,7 28, KP603222W 26,7 35, *** KP603232W 29,7 44, *** KP603242W 33,2 55, *** KP603252W 37,4 70, *** Potrubí je vyrobeno jako jednovrstvé z materiálu XSC 50 v barvě zelené pro kanalizace. 22 TELEFON FAX info@wavin.cz

23 Wavin TS Wavin TS pro rozvody plynu SDR 11 tyče 6 m 40 FP503041W 3,7 0, FP503051W 4,6 0, FP503061W 5,8 1, FP503071W 6,8 1, FP503081W 8,2 2, FP503091W 10,0 3, FP503101W 11,4 4, FP503121W 14,6 6, FP503141W 16,4 8,420 6 SDR 11 tyče 12 m 32 FP503032W 2,9 0, FP503042W 3,7 0, FP503052W 4,6 0, FP503062W 5,8 1, FP503072W 6,8 1, FP503082W 8,2 2, FP503092W 10,0 3, FP503102W 11,4 4, FP503122W 14,6 6, FP503142W 16,4 8, FP503162W 20,5 13, Potrubí do průměru d 450 mm na vyžádání Potrubí je vyrobeno jako jednovrstvé z materiálu XSC 50 v barvě oranžovo-žluté pro plyn (pro všechny průměry). L s d SDR 11 návin 100 m 32 FP503033W 2,9 0, FP503043W 3,7 0, FP503053W 4,6 0, FP503063W 5,8 1, FP503073W 6,8 1, FP503083W 8,2 2, FP503093W 10,0 3, * FP503103W 11,4 4, * FP503123W 14,6 6, * FP503143W 16,4 8, SDR 17 tyče 12 m 225 FP603162W 13,4 9, FP603172W 14,8 13, Potrubí do průměru d 450 mm na vyžádání * Na tyto položky se nevztahují standardní podmínky pro dopravu (kalkulaci dopravních nákladů zpracujeme na vyžádání). INTERNET KATALOG V ROBKÒ 23

24 Wavin TS Wavin TS oblouky SDR 11 SDR 17 pro rozvody vody d 90 mm d 450 mm SDR 11 SDR 17 pro rozvody kanalizace d 90 mm d 450 mm SDR 11 SDR 17 pro rozvody plynu d 90 mm d 225 mm 24 TELEFON FAX info@wavin.cz

25 Compact Pipe V. POTRUBNÍ SYSTÉM Compact Pipe PRINCIP TECHNOLOGIE Compact Pipe je ideální technologií pro bezvýkopovou sanaci poškozených vodovodních a plynovodních rozvodů, kanalizačních stok a průmyslových potrubních rozvodů, které jsou provedeny z nejrůznějších druhů materiálů jako je ocel, litina, PE, PVC, sklolaminát, azbestocement, kamenina, beton, atd. Použití technologie Compact Pipe je obzvláště vhodné v případě těch potrubních rozvodů, ke kterým je komplikovaný přístup, nebo tam, kde silný silniční provoz znemožňuje použití pokládky s otevřeným výkopem. Zemní práce jsou omezeny na provedení nevelkého startovacího a koncového výkopu, které dokonce není třeba provádět u kanalizačních rozvodů, kde je možné využití stávajících kanalizačních šachet. Compact Pipe je renovační technika, patřící do skupiny technik renovace těsně přiléhající trubkou close-fit, kdy vložka z materiálu PE má dostatečnou kruhovou tuhost, aby samostatně (tzn. bez pomoci stávajícího potrubí) přenášela veškerá zatížení, jedná se tedy o nezávislou vložku. Potrubí pro technologii Compact Pipe je nepřerušeným kusem polyetylénového potrubí, které je vyrobeno jako kruhové a ještě ve fázi výroby je z jedné strany protlačeno dovnitř po celé délce tak, že příčný průřez má podobu dvojitého písmene C. Tento tvar získává trubka již při výrobě, během koncové etapy vytlačování, kdy ještě horká trubka s kruhovým průřezem (materiál si zapamatuje tento tvar) je patřičně tvarována (vznikne charakteristický průřez C ) a následně navíjena na buben. V takovém stavu je trubka Compact Pipe dodávána výrobcem na staveniště. Na staveništi je buben s potrubím umístěn na vozík a na konec potrubí se namontuje vodicí hlavice, ke které lze připojit lano navijáku. Díky zmenšenému průřezu (do podoby dvojitého písmene C ) má potrubí Compact Pipe v příčném průřezu rozhodně menší rozměry než opravované potrubí (o cca %) a proto je lze snadno zatáhnout do opravovaného potrubí. Z tohoto důvodu, a rovněž pro značnou flexibilitu, lze potrubí Compact Pipe zavést dovnitř opravovaného potrubí pomocí velmi malého startovacího výkopu. V případě sanace kanalizačního potrubí se k vtažení potrubí Compact Pipe INTERNET MONTÁÎNÍ P EDPIS 25

26 může použít stávající kanalizační šachta a lze se tak vyhnout dalším výkopovým pracem. Po vtažení potrubí Compact Pipe dovnitř opravovaného potrubí se na obou koncích namontují spojovací koncovky, kterými se dovnitř potrubí nejdříve přivádí horká vodní pára a posléze studený vzduch pod přesně definovaným tlakem. Patřičné rozehřátí potrubí způsobí nastartování tvarové paměti materiálu, díky kterému se potrubí začne vracet do původního kruhového tvaru. Následně se dovnitř potrubí přivádí tlakový vzduch, který potrubí roztáhne do té míry, že se jeho vnější stěna začne dotýkat vnitřní stěny opravovaného potrubí a tímto způsobem se dosáhne těsného uložení. Za stálého tlaku se potrubí ochladí na úroveň okolní teploty a provede se napojení a montáž armatur. V ROBNÍ PROGRAM Trubky Compact Pipe jsou nabízeny v rozsahu průměrů od DN 100 do DN 500 mm. Pro každý průměr jsou k dispozici různé tloušťky stěny (SDR), což dovoluje přizpůsobit systém různým konstrukčním požadavkům. Obr. 27, 28 Využití potrubí Compact Pipe pro sanaci ocelového plynovodního potrubí průměru 500 mm v Praze na ulici Nuselské. DN Nominální tloušťka stěny [mm] Rozsah expanze trubky [mm] Max. délka [mm] navinuté SDR 32 SDR 26 SDR 17 PE 80 PE 100 trubky [m] 100 3,2 3,9 5, ,0 4,9 7, ,7 5,8 8, ,5 6,8 10, ,3 7,7 11, ,1 8,7 13, ,9 9,7 14, ,6 10,6 16, ,4 11,6 17, ,0 13,5 20, ,5 15,4 23, ,1 17, ,7 19, Tab. 3 Výrobní program trubek Compact Pipe rozměry, rozsah expanze, délka návinů 26 TELEFON FAX info@wavin.cz

27 Compact Pipe Trubky Compact Pipe jsou navíjeny na bubny. Délka úseku navíjeného na buben závisí na nominálním průměru trubky Compact Pipe. Změny směru potrubního rozvodu mohou být při použití technologie Compact Pipe realizovány viz tab. 4: Úhel změny směru 22,5 º 45 º 90 º Minimální poloměr ohybu CP bez omezení 5 DN Compact Pipe 8 DN Compact Pipe Tab. 4 Přípustné změny směru potrubního rozvodu NEJVùT Í V HODY Moderní ekologické řešení Garance nejvyšší kvality 100% zajištění kvality pitné vody Minimální omezení dopravy a společenského ruchu Cenově přijatelné řešení nabízející max. kvalitu Maximální rychlost instalace Očekávaná životnost systému 100 let a více Zajištění 100% těsnosti systému PE potrubí nepodléhá korozi od bludných proudů Minimální omezení průtočného profilu potrubí Reference z celé Evropy ATESTY A CERTIFIKÁTY Certifikát KIWA Certifikát DVGW vydaný v Bonnu Certifikát V/AO vydaný ITC, a.s. ve Zlíně INTERNET MONTÁÎNÍ P EDPIS 27

28 Potrubí SafeTech RC, Wavin TS, Compact Pipe MontáÏní pfiedpis Katalog v robkû Smysl našeho působení tkví ve vysoké jakosti našich výrobků. Naše výrobky splňují maximální nároky kladené na kvalitu a životnost a jsou výsledkem důkladné analýzy potřeb jak prováděcích firem, tak i koncových uživatelů. Venkovní kanalizace Vnitřní kanalizace Kanalizační šachty Podtlakový systém odvodnění plochých střech QuickStream Bezvýkopové metody sanace potrubí: Compact Pipe, SafeTech RC, Wavin TS Tvarovky PE Tlakové rozvody vody Tlakové rozvody plynu Podlahové vytápění, rozvody vody Ke každému výrobku se váže jak katalogová dokumentace, tak i podpora technických poradců. Wavin Group neustále vyvíjí a vylepšuje své výrobky, proto si vyhrazuje právo na modifikace a změny specifikac svých výrobků bez předchozího upozornění. Všechny informace obsažené v této publikaci byly připraveny v dobré víře a s přesvědčením, že v den předání materiálů do tisku jsou aktuální a nevzbuzují pochybnosti. Katalog není veřejným návrhem v zákonném smyslu, ale je pouze dokumentem s informací a prezentací výrobků firmy. WAVIN Ekoplastik s.r.o. Rudeč Kostelec n/labem Česká republika Tel.: Tel.: Fax: info@wavin.cz
