Zkušenosti s rekonstrukcí vodovodního přivaděče DN 600 mm

Rozměr: px

Začít zobrazení ze stránky:

Download "Zkušenosti s rekonstrukcí vodovodního přivaděče DN 600 mm"

Dagmar Sedláková
před 8 lety
Počet zobrazení:

1 Zkušenosti s rekonstrukcí vodovodního přivaděče DN 600 mm Ing. Martin Soudek, Ph.D.

2 Folie Nr.1 Stav před rekonstrukcí Lokalizace Vodovodní přivaděč Chrudim Pardubice Poloha přivaděče Celková délka 9868 m Ocel DN Problematický úsek cca 1500 m Místo stavby Pardubický kraj Okres Chrudim

3 Folie Nr.2 Poruchy v letech zaznamenáno 45 poruch ztížené podmínky pro opravy pravděpodobná příčina: bludné proudy

4 Folie Nr.3 Varianty řešení Výkopová technologie Bezvýkopové technologie o Close-fit technologie Vložkování rukávcem Compact Pipe Swagelining o Vložení potrubí (relining)

5 Folie Nr.4 Výkopové technologie Zahájeny projektové práce Uvažováno použití potrubí z tvárné litiny Vysoké náklady stavby Problém při projednání vlastnických vztahů nepřiměřené finanční nároky ze strany vlastníků omezení ve vazbě na agrotechnické lhůty

6 Folie Nr.5 Bezvýkopové technologie hodnocení Close-fit x Relining Relining obava z možnosti dohledání případných poruch, proudění vody mezi starým a novým potrubím existuje možnost spolehlivého vyplnění mezikruží mezi starým a novým potrubím? (Bentonit, cementové směsi spolehlivost při délkách úseku 200 a více m.) použití Close-fit technologie

7 Folie Nr.6 Close-fit metody Hodnoceny pouze metody vložkování (hadicový relining), Compact Pipe a Swagelining Vložkování rukávcem Zatažení vložky z polyesterové nebo nylonové příze s neextrudovanou vrstvou polyetylénu, která je nasycena epoxidovou pryskyřicí. Rozprostření pryskyřice provlečením mezi přítlačnými válci Vytlačování do potrubí tlakovým vzduchem Vytvrzení párou o teplotě 80 C Zajištění volných konců fixačním prstencem propojení standardním způsobem (např. přírubovým spojem)

8 Folie Nr.7 Compact Pipe (U-liner, atd ) použití předdeformovaného polyetylénoveho potrubí (tvar U) zatažení potrubí do sanovaného úseku uzavření obou konců, vytvarování párou do původního tvaru svaření potrubí ve startovacích jámách

9 Folie Nr.8 Swagelining vtažení standardního polyetylénového potrubí VĚTŠÍHO průměru, než má sanované potrubí elastická deformace protažení potrubí stálým definovaným předepnutím za současného snížení průměru v redukčních čelistech po vtažení potrubí uvolnění napětí vrácení deformace, zvětšení průřezu, potrubí těsně přilne ke stěně sanované trouby svaření potrubí ve startovacích jámách (např. elektrotvarovkami)

10 Folie Nr.9 Hodnocení Close-fit metod z pohledu provozovatele Vložkování rukávcem odolnost vložky proti vnitřnímu přetlaku do 2,0 Mpa bez spolupůsobení původního potrubí spolupůsobení se přesto uvažuje vložka není samonosná velká flexibilita sanace včetně kolen do 45 (Rmin = 3D) a oblouků do 90 (Rmin = 6D) pro dobré přilnutí nutnost vyčištění do kovového lesku, v případě oblouků může představovat problém stroj pro vytvrzování má velkou hmotnost, problém na obtížně přístupných místech zajištění volných konců fixačním prstencem namáhání spoje na nátokové hraně

11 Folie Nr.10 Compact Pipe (U-liner, atd ) potrubí se dodává v návinech snadné zatažení potrubí do sanovaného úseku, délka úseku u větších dimenzí maximálně 100 m propařovací kontejner má velkou hmotnost pro obnovení kruhového průřezu je třeba použít potrubí stejného, nebo menšího průměru problematické zajištění vodotěsnosti prostoru mezi starým a novým potrubím potenciální problém pro dohledání poruch v požadované dimenzi DN 600 není k dispozici

12 Folie Nr.11 Swagelining použití samonosného potrubí neuvažuje se se spolupůsobením sanované trouby riziko poškození potrubí podélnými vrypy eliminováno zmenšením průměru plastickou deformací a centrováním potrubí při zatahování (trouba se neposouvá po stěně), potrubí se před zatažení nesmí posouvat po povrchu terénu metoda neumožňuje sanovat úseky s většími lomy (max. do 5 ) těsnost přilnutí ke stěnám se kontroluje

13 Folie Nr.12 Nutnost zhodnocení lokálních podmínek!!!

14 Folie Nr.13 Souhrnné informace o stavbě Investor: Vodovody a kanalizace Chrudim, a.s. Celková délka: 1285 m Potrubí: PE100 D 630mm, SDR26, PN 6 Provizorní vodovod: D 315mm SDR26, PN 6, délka 803m Zahájení stavby: Dokončení stavby:

Folie Nr.14 Provádění stavby Rekonstrukce zahájena 9.3.

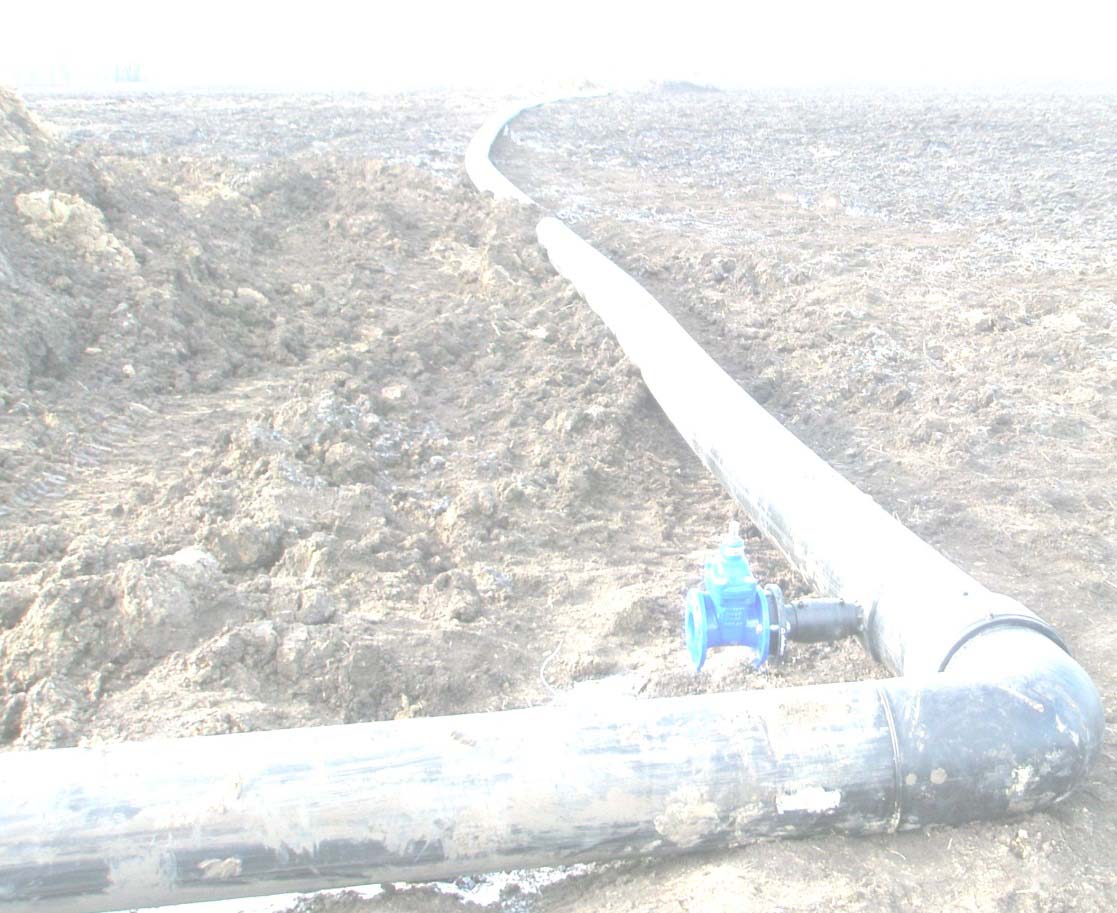

15 Folie Nr.14 Provádění stavby Rekonstrukce zahájena Pokládka provizorního vodovodu D315 snížení dimenze z DN 600 ověřeno hydraulickým výpočtem omezení špičkových průtoků pro VAK Pardubice, a.s. předjednáno Stavba prostorově rozdělena na 4 etapy Provizorní vodovod rozdělen na 2 etapy

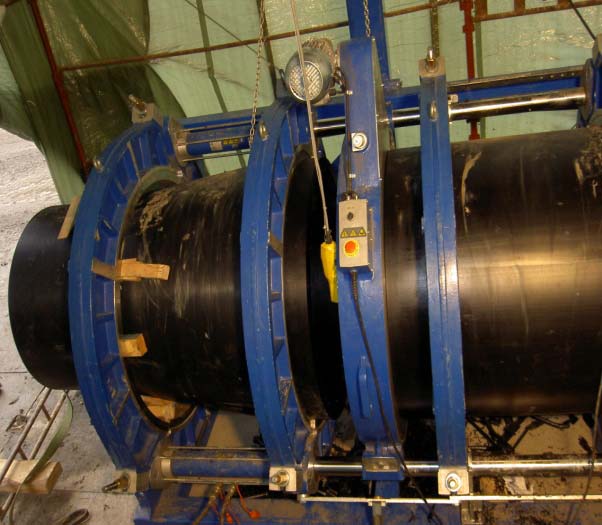

16 Folie Nr.15 Technologický postup 1. kontrola průchodnosti (kamerový průzkum) mechanické odstranění překážek a ostrých hran 2. kontrola průchodnosti + kontrola ovality svaření polyetylénového potrubí do požadované délky zatažení potrubí (55 m/hod) kontrola Close-fit efektu navaření fixačních bodů propojení úseků potrubí tlaková zkouška desinfekce

17 Folie Nr.16 Zhodnocení rekonstrukce příliš krátká doba pro zhodnocení ztrát očekáváme meziroční pokles od provedení rekonstrukce bezporuchový provoz další technologie pro bezvýkopovou sanaci potrubí kompromis mezi pokládkou nového potrubí a vložkováním minimální zábory, minimální nároky na přípravu stavby, bez stavebního povolení (ohlášení stavby) výsledkem je nové potrubí, které těsně přilne ke stávajícímu

18 Děkuji za pozornost
