1 Potrubí SafeTech RC, Wavin TS, Compact Pipe Moderní způsoby pokládky Tlakových potrubí z polyetylénu květen 2011 Katalog výrobků a montážní předpis

2 OBSAH I. CHARAKTERISTIKA PE100 RC 2 II. KONCEPCE OCHRANY 4 III. MODERNÍ ZPŮSOBY POKLÁDKY 6 IV. POTRUBNÍ SYSTÉM SafeTech RC 16 V. POTRUBNÍ SYSTÉM Wavin TS 22 VI. UNIVERZÁLNÍ OBLOUKY PE100 RC 27 VII. ČASTÉ OTÁZKY A ODPOVĚDI 29 I. CHARAKTERISTIKA PE100 RC O Tlakové potrubní systémy z PE materiálu se na celém světě osvědčily jako kvalitní a hospodárné systémy pro zásobování pitnou vodou a plynem, stejně jako systémy pro tlakové odvádění odpadních vod. Na trhu se začínají stále více prosazovat moderní způsoby pokládky těchto PE potrubí a bezvýkopové sanace stávajících (ocelových, litinových, azbestocementových a dalších) potrubí. U těchto moderních způsobů pokládky jsou vlastnosti polyetylénu nenahraditelné. Bližší informace ke zmiňovaným způsobům pokládky najdete v dalších částech katalogu. Pracovníci společnosti WAVIN Vám na vyžádání poskytnou potřebné informace (např. délku jednotlivých úseků, max. povolenou sílu pro zatahování potrubí, způsob spojování nebo cenovou kalkulaci). Stále větší prosazování se těchto moderních metod je způsobeno větší efektivitou práce pokládky, která je v konečných kalkulacích pro investory ekonomicky velmi zajímavá. Při porovnání jednotlivých nákladů na pokládku 1 bm PE potrubí je zřejmé, že největší položkou v celkové ceně investice jsou zemní práce, u kterých se použitím těchto moderní způsobů výrazně sníží objemy a tím i celkové investiční náklady. Tyto nové technologie využívají různé způsoby zjednodušující pokládku, avšak samotná realizace zároveň zvyšuje riziko poškození potrubí. U potrubí mohou vznikat různé kombinace mechanického namáhání, na které klasické PE potrubí, vyvinuté před mnoha lety, není vhodné.. Odborníci zabývající se vývojem nových typů potrubí dostali za úkol navrhnout potrubí, které může být použito pro různé způsoby pokládky, aniž by došlo vlivem mechanického namáhání ke snížení životnosti celého potrubního systému. Řešení tohoto zadání vedlo ke vzniku nového materiálu označovaného jako PE100 RC ( Resistant to Crack ). Aby bylo docíleno co největší ochrany proti vnějším vlivům, je ideální potrubí vyrobené jako vícevrstvé. Společnost Wavin je v rámci celé Evropy známá jako výrobce plastových potrubí, který svoje výrobky na trh nejen dodává, ale i neustále vyvíjí a inovuje. Díky aktivní účasti odborníků společnosti Wavin přímo na stavbách, kde se pokládka realizuje, a jejich zpětné vazbě, se Wavin přímo účastní vývoje nových trendů v oboru inženýrských sítí a podílel se i na vývoji nových PE100 RC potrubí. 2 TELEFON FAX info@wavin-osma.cz

3 SafeTech RC, Wavin TS, Compact Pipe PE 100 RC Nový vývoj materiálu PE100 se v uplynulých deseti letech soustředil na jednu z vlastností, kterou lze obecně označit jako odolnost vůči pomalému šíření trhlin z anglického termínu Slow Crack Grow. Tyto nové materiály se dnes označují jako PE100 RC. Řetězce makromolekul, ze kterých se tyto materiály skládají, mezi sebou vytvářejí pevnější vazbu. Nejedná se však o zesíťování, proto lze oproti síťovanému PE-X tato potrubí standardně svařovat všemi způsoby. Tyto nové materiály mají oproti klasickému materiálu PE 100 výrazně lepší vlastnosti související s odolností proti mechanickému poškození, např. vznik a šíření trhlin nebo odolnost proti bodovému namáhání potrubí. Rozdíl v chování těchto materiálů oproti dříve používanému materiálu PE 100 potvrzují například testy FNCT a test odolnosti proti bodovému namáhání. Test odolnosti proti bodovému namáhání podle Dr. Hessela V tomto testu je do zkušebního vzorku vtlačována ocelová kulička o průměru 10 mm, která je následně umístěna do vodní lázně o teplotě 80 C s 2% přídavkem prostředku povrchově činného (Arkopal). Zatížení vzrůstá na hodnotu na horní hranici plasticity a je udržováno tak dlouho, dokud nedojde k destrukci zkušebního vzorku. Korelací výsledků testu FNCT a testu Dr. Hessela je u potrubí z materiálu PE 100 RC prokázána životnost 100 let, a to i pro případy pokládky bez použití pískového podsypu a obsypu. Citace ze zprávy z výzkumu Dr. Hessela ze dne Test FNCT V testu FNCT (Full Notch Creep Test) je po celém obvodu zkušebního vzorku provedeno ostré naříznutí, dále je zkušební vzorek umístěn do vodní lázně o teplotě 80 C s 2% přídavkem prostředku povrchově činného (Arkopal) a vystaven účinkům stálého tahového napětí o hodnotě 4N/mm 2 až do momentu překročení meze kluzu zkušebního vzorku. Tímto způsobem jsou simulovány lokální koncentrace napětí. Tyto standardizované testy jsou prováděny tak, že pokud testovaný vzorek obstojí po dobu 8760 hodin (tj. 1 rok), test se zastavuje. Delší testování je díky degradaci materiálu vysokou teplotou a povrchovým činidlem prakticky neprůkazné. PAS 1075 Materiály a potrubí PE100 RC vyžadují nové zkušební metody a jako nástroj k jejich rychlé a nekomplikované identifikaci vznikl v roce 2009 technický předpis PAS1075. Technický předpis PAS1075 slouží jako podklad k certifikaci potrubí, která potvrdí, že jak charakteristika vstupního granulátu, tak i výsledné vlastnosti potrubí po výrobě odpovídají požadavkům na odolnost proti možnému mechanickému poškození. INTERNET MONTÁŽNÍ PŘEDPIS 3

4 PAS1075 rozděluje potrubí PE100 RC do tří skupin: Typ I. jednovrstvé Typ II. vícevrstvé Typ III. s dodatečným opláštěním S ohledem na způsoby pokládky potrubí zahrnuté do PAS 1075 obecně platí, že všechny tři typy potrubí, pokud jsou certifikované dle předpisu PAS 1075, jsou vhodné pro všechny alternativní způsoby pokládání. Výjimku tvoří technologie berstlining u potrubí z šedé litiny, kde je maximální možný provozní tlak trubek určován výsledkem penetrační zkoušky. (zdroj - článek pro 3R International od autorů Dr.- Ing. Joachim Hessela a Dipl.-Ing. Gerd Niedrée) V praxi se setkáváme s tím, že pokud výrobce nemá potrubí certifikované dle předpisu PAS1075, předkládá certifikát granulátu. Certifikát granulátu, i když je vystaven dle zmíněného předpisu, nevypovídá o kvalitě potrubí z něj vyrobeného. Ve výrobním procesu totiž může z několika důvodů dojít k poklesu kvality samotného materiálu. Z tohoto důvodu se dle PAS1075 testují především trubky. Vyžadujte vždy od svých dodavatelů certifikaci dle předpisu PAS1075 k PE100 RC potrubím! II. KONCEPCE OCHRANY NAŠE ZKUŠENOSTI Společnost Wavin s více jak 10 letou zkušeností s používáním těchto materiálů preferuje vícevrstvé potrubí PE100 RC. U vícevrstvého potrubí lze efektivně využít kombinaci materiálů a jejich vlastností při zachování snadné a jasně definované montáže a svařování. Některé způsoby pokládky potrubí, některé podmínky na stavbě (například geologické) nebo důležitost a význam některého potrubního systému nás nutí k tomu, aby mělo potrubí něco víc než odolnost vycházející z požadavků na materiály PE100 RC. Tímto nadstandardem je v případě většiny výrobců dodatečné opláštění. Dodatečné opláštění odolnost potrubí částečně vylepšuje, nicméně zkomplikují se vlastnosti potrubí důležité pro montáž, manipulaci a svařování. Společnost Wavin však dokáže díky svým zkušenostem, díky svému vybavení a díky velikému objemu dodaného potrubí nabídnout nadstandard k potrubí PE100 RC, aniž by se tento nadstandard řešil zásahem do rozměrů potrubí. Tímto nadstandardem je kontrola kvality a způsob testování u potrubí Wavin TS. Již granulát XSC 50, který je používán pro výrobu potrubí Wavin TS, se kromě periodických testů určených pro certifikaci, testuje na každé dodané šarži. Mnohem důležitější než kontrola kvality SPLŇUJE POŽADAVKY PAS1075 PAS1075 NESPLŇUJE POŽADAVKY PAS1075 SPLŇUJE POŽADAVKY PAS1075 GRANULÁT Standardní SAFETECH RC PE100 PE100 RC ROZŠÍŘENÉ POŽADAVKY PE100 RC+DOQ VÝRAZNĚ PŘEVYŠUJÍ POŽADAVKY PAS1075 PAS WAVIN TS PE100 RC + DOQ granulátu je však testování samotného potrubí po výrobě. Základem pro stanovení kvality potrubí PE100 RC je fakt, že pokud stejný granulát dodáme třem různým výrobcům potrubí, budou mít vyrobené trubky rozdílné vlastnosti. Zatímco technický předpis PAS1075 předepisuje testování vyrobeného potrubí na 3300 hodin, potrubí Wavin TS se testuje i po výrobě na 8760 hodin, což je přibližně 2,65 krát více. Tímto testováním prochází každá trubka a výsledky jsou doklumentovány v inspekčním certifikátu 3.1. ke každé dodávce potrubí Wavin TS. Tímto ojedinělým způsobem dokumentování kvality můžeme nabídnout potrubí PE100 RC + DOQ. 4 TELEFON FAX info@wavin-osma.cz

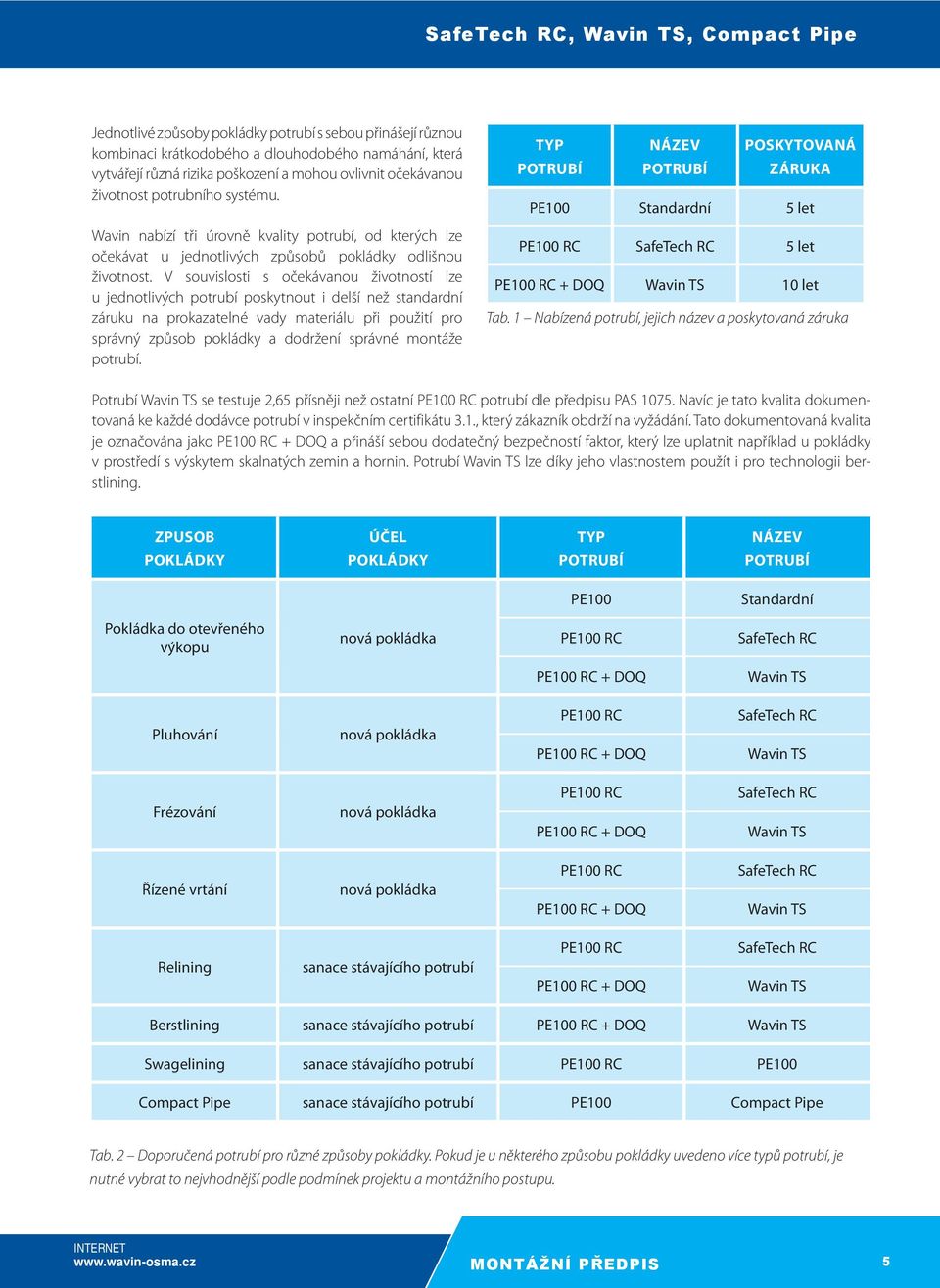

5 SafeTech RC, Wavin TS, Compact Pipe Jednotlivé způsoby pokládky potrubí s sebou přinášejí různou kombinaci krátkodobého a dlouhodobého namáhání, která vytvářejí různá rizika poškození a mohou ovlivnit očekávanou životnost potrubního systému. Wavin nabízí tři úrovně kvality potrubí, od kterých lze očekávat u jednotlivých způsobů pokládky odlišnou životnost. V souvislosti s očekávanou životností lze u jednotlivých potrubí poskytnout i delší než standardní záruku na prokazatelné vady materiálu při použití pro správný způsob pokládky a dodržení správné montáže potrubí. TYP POSKYTOVANÁ ZÁRUKA PE100 Standardní 5 let PE100 RC SafeTech RC 5 let PE100 RC + DOQ Wavin TS 10 let Tab. 1 Nabízená potrubí, jejich název a poskytovaná záruka Potrubí Wavin TS se testuje 2,65 přísněji než ostatní PE100 RC potrubí dle předpisu PAS Navíc je tato kvalita dokumentovaná ke každé dodávce potrubí v inspekčním certifikátu 3.1., který zákazník obdrží na vyžádání. Tato dokumentovaná kvalita je označována jako PE100 RC + DOQ a přináší sebou dodatečný bezpečností faktor, který lze uplatnit například u pokládky v prostředí s výskytem skalnatých zemin a hornin. Potrubí Wavin TS lze díky jeho vlastnostem použít i pro technologii berstlining. ZPUSOB POKLÁDKY ÚČEL POKLÁDKY TYP PE100 Standardní Pokládka do otevřeného výkopu nová pokládka PE100 RC SafeTech RC PE100 RC + DOQ Wavin TS Pluhování nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Frézování nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Řízené vrtání nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Relining sanace stávajícího potrubí PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Berstlining sanace stávajícího potrubí PE100 RC + DOQ Wavin TS Swagelining sanace stávajícího potrubí PE100 RC PE100 Compact Pipe sanace stávajícího potrubí PE100 Compact Pipe Tab. 2 Doporučená potrubí pro různé způsoby pokládky. Pokud je u některého způsobu pokládky uvedeno více typů potrubí, je nutné vybrat to nejvhodnější podle podmínek projektu a montážního postupu. INTERNET MONTÁŽNÍ PŘEDPIS 5

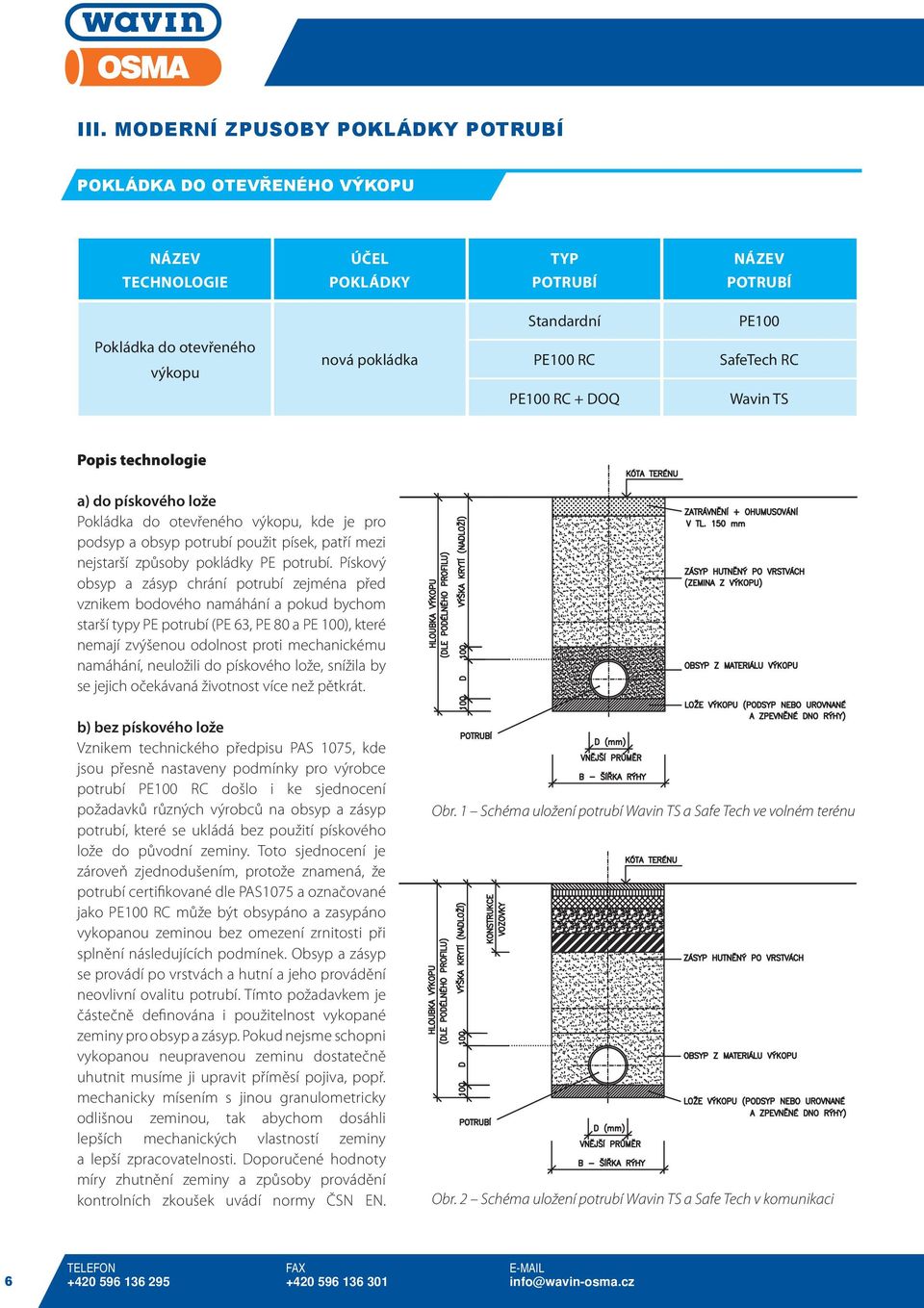

6 III. MODERNÍ ZPUSOBY POKLÁDKY POKLÁDKA DO OTEVŘENÉHO VÝKOPU TECHNOLOGIE ÚČEL POKLÁDKY TYP Standardní PE100 Pokládka do otevřeného výkopu nová pokládka PE100 RC SafeTech RC PE100 RC + DOQ Wavin TS Popis technologie a) do pískového lože Pokládka do otevřeného výkopu, kde je pro podsyp a obsyp potrubí použit písek, patří mezi nejstarší způsoby pokládky PE potrubí. Pískový obsyp a zásyp chrání potrubí zejména před vznikem bodového namáhání a pokud bychom starší typy PE potrubí (PE 63, PE 80 a PE 100), které nemají zvýšenou odolnost proti mechanickému namáhání, neuložili do pískového lože, snížila by se jejich očekávaná životnost více než pětkrát. b) bez pískového lože Vznikem technického předpisu PAS 1075, kde jsou přesně nastaveny podmínky pro výrobce potrubí PE100 RC došlo i ke sjednocení požadavků různých výrobců na obsyp a zásyp potrubí, které se ukládá bez použití pískového lože do původní zeminy. Toto sjednocení je zároveň zjednodušením, protože znamená, že potrubí certifikované dle PAS1075 a označované jako PE100 RC může být obsypáno a zasypáno vykopanou zeminou bez omezení zrnitosti při splnění následujících podmínek. Obsyp a zásyp se provádí po vrstvách a hutní a jeho provádění neovlivní ovalitu potrubí. Tímto požadavkem je částečně definována i použitelnost vykopané zeminy pro obsyp a zásyp. Pokud nejsme schopni vykopanou neupravenou zeminu dostatečně uhutnit musíme ji upravit příměsí pojiva, popř. mechanicky mísením s jinou granulometricky odlišnou zeminou, tak abychom dosáhli lepších mechanických vlastností zeminy a lepší zpracovatelnosti. Doporučené hodnoty míry zhutnění zeminy a způsoby provádění kontrolních zkoušek uvádí normy ČSN EN. Obr. 1 Schéma uložení potrubí Wavin TS a Safe Tech ve volném terénu Obr. 2 Schéma uložení potrubí Wavin TS a Safe Tech v komunikaci 6 TELEFON FAX info@wavin-osma.cz

7 SafeTech RC, Wavin TS Obr. 3, 4 Pokládka vodovodního potrubí Wavin TS o průměru 63 až 180 mm do otevřeného výkopu bez použití pískového lože u obce Bravinné. Potrubí se ukládá na vyrovnané a zpevněné dno rýhy. Při výskytu spodní vody by měla být provedena drenáž nebo by mělo dojít k jejímu odčerpaní. Znalost geologických poměrů a fyzikálně-mechanických vlastností zemin, hornin a druhotných materiálů se získávají geotechnickým průzkumem, který by měl být součástí přípravy každého projektu. V současné době se pro stavby s výskytem zemních prací stanovují třídy těžitelnosti dle ČSN , která nahradila původní normu ČSN Zemní práce. Podle této normy se stanovují 3 třídy težitelnosti v závislosti na pevnosti horniny a na průměrné vzdálenosti diskontinuit. U jednotlivých tříd je stanoveno jakým způsobem je prováděna těžba i s ohledem na úzké rýhy pro inženýrské sítě. c) specifické podmínky Pokud se trasa potrubí nachází v oblastech, kde se vyskytují zeminy nebo horniny, které jsou pro potrubí velmi rizikové (například zvětralé skalní horniny) nebo pokud není součástí projektu geotechnický průzkum a výskyt rizkových zemin nebo hornin se dá v některých částech trasy potrubí očekávat, doporučujeme i přes úpravu vytěžené zeminy mísením s jinou granulometricky odlišnou zeminou použití potrubí Wavin TS. Potrubí Wavin TS, díky způsobu testování a kontroly kvality a díky jejímu dokumentování PE100 RC + DOQ, nabízí v porovnání s ostatními materiály PE100 RC větší bezpečnost a eliminuje tak možná rizika poškození. WAVIN má s použitím potrubím Wavin TS více jak 10 leté zkušenosti a po celé Evropě již bylo položeno více jak m potrubí. Obr.5 Pokládka vodovodního potrubí Wavin TS o průměru 32 až 110 mm do otevřeného výkopu bez použití pískového lože u obce Hvožďany. Pro změny směru trasy doporučujeme použít univerzální PE100 RC oblouky, které jsou v nabídce v rozsahu průměrů d90 až d225 a umožňují dodržet pokládku bez pískového lože i v lomech (viz. strana 27). INTERNET MONTÁŽNÍ PŘEDPIS 7

8 PLUHOVÁNÍ TECHNOLOGIE ÚČEL POKLÁDKY TYP Pluhování nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Popis technologie a) nekonečné pluhování Při pokládce PE potrubí tzv. nekonečným pluhováním dochází vlivem hnací síly na pluh k vytváření rýhy. Potrubí je následně vtaženo do pokládací šachty spojené s radlicí a poté položeno do radlicí vytvořené rýhy. Podle stálosti půdy se může zemina více či méně sesouvat. Tím již dochází k částečnému zasypávání (uzavírání) rýhy. Tímto způsobem může být položeno potrubí do maximálního průměru 225 mm. Při nekonečném pluhování není potrubí v zemině taženo, ale do rýhy se pokládá. Nekonečné pluhování patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. Potrubí se svaří podél celé délky úseku v jeden celek. Potrubí až do průměru 110 mm je možné svařovat natupo či elektrotvarovkami, větší potrubí už pouze metodou natupo. Předem je nutno říci, že pluhový pokladač má kapacitu denní pokládky až bm. Úseky vybrané pro pokládku potrubí pluhem by proto neměly být z důvodu rentability kratší než m. Potrubí je bez napětí pokládáno na zarovnané dno výkopu. Hloubka výkopu je v závislosti na vlastnosti podloží Obr. 7 Pokládka potrubí nekonečným pluhováním. nastavitelná do maximálně 2 m. Díky laserem řízenému údaji o hloubce pokládky potrubí, který se na přání objednatele dodatečně nainstaluje na pluhový pokladač, je umožněna stálá kontrola hloubky v rozmezí centimetrů. Nasazení metody pluhování je možné v zeminách třídy těžitelnosti I. až V. dle normy ČSN Zemní práce. Obr. 6 Bodové zatížení trubky SafeTech RC kameny v zemině při pokládce pluhováním. b) raketové pluhování Při tomto způsobu pokládky je potrubí namontováno přímo na vytlačující rydlo a vtahováno do rýhy, která je tímto rydlem vytvářena. Největším vytlačujícím rydlem je možné vytvářet dutiny až do průměru 500 mm. Při raketovém pluhování jsou pokládány svařené kusy PE potrubí s maximální délkou do 300 m před startovací výkop a za současného ražení rýhy zataženy za raketou do vzniklého výkopu. Raketovým pluhováním je možná pokládka PE potrubí do průměru 355 mm. Raketové pluhování patří mezi způsoby pokládky potrubí se středním až vysokým rizikem poškození potrubí. 8 TELEFON FAX info@wavin-osma.cz

9 SafeTech RC, Wavin TS FRÉZOVÁNÍ TECHNOLOGIE ÚČEL POKLÁDKY TYP Frézování nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Popis technologie Při pokládce potrubí, tzv. frézováním, se využívá možnosti položit potrubí do užší rýhy než je tomu při klasické pokládce do otevřeného výkopu. Zařízení pro tuto pokládku je uzpůsobeno typu zeminy a lze také volit hloubku uložení potrubí. Hlavní výhodou technologie je velká produktivita práce v porovnání s klasickou pokládkou. Po provedeném frézování následuje v porovnání s pluhováním větší rozsah zemních prácí. Obr. 8, 9 Pokládka tlakové kanalizace o průměru 140 mm frézováním potrubí SafeTech RC v německém Friedrichsbrunnu. INTERNET MONTÁŽNÍ PŘEDPIS 9

10 ŘÍZENÉ HORIZONTÁLNÍ VRTÁNÍ HDD ÚČEL TYP TECHNOLOGIE POKLÁDKY Řízené vrtání nová pokládka PE100 RC PE100 RC + DOQ SafeTech RC Wavin TS Popis technologie Řízené horizontální vrtání je v současné době asi nejvíce rozšířený způsob bezvýkopové pokládky nových potrubních systémů. Během instalace je nejprve nutné vybudovat pilotní vrt malého průměru vedený horizontálně mezi dvěma body. K pronikání vrtné hlavy do zeminy se nejčastěji používá vysokotlakých vodních trysek. Navigační systém hlásí polohu vrtací hlavy a její hloubku. Dalším technologickým krokem je rozšíření vrtu na požadovaný průměr. Rozšiřovací hlavy jsou opatřeny vysokou vrstvou z tvrdého kovu a mají zabudovanou rotační spojku pro napojení zatahovaného potrubí. Podle potřeby a konkrétní situace je možné pilotní vrt rozšiřovat v několika postupných technologických krocích. Posledním technologickým krokem je protažení potrubí. Na rotační spojku rozšiřovací hlavy se připojí potrubí určené k protažení vrtem. Spuštěním jednotky, s předem stanovenou protahovací silou, se potrubí protáhne vrtem s předepsaným přesahem ve vstupní jámě. Řízené vrtání lze provádět i v pevných horninách, nicméně je nutné použít jiné nástroje a celková rychlost pokládky je pomalejší. Je také nutné počítat s navýšením investičních nákladů v porovnáním s vrtáním v zeminách kyprých. Výhodou řízeného vrtání je možnost pokládky potrubí se sklonem pro gravitační potrubní systémy. Minimální sklon v takto připravovaném projektu by neměl být menší než 2 %. Obr. 10, 11 Pokládka vodovodu o průměru 110 mm řízeným vrtáním potrubí SafeTech RC v Šilheřovicích u Ostravy. 10 TELEFON FAX info@wavin-osma.cz

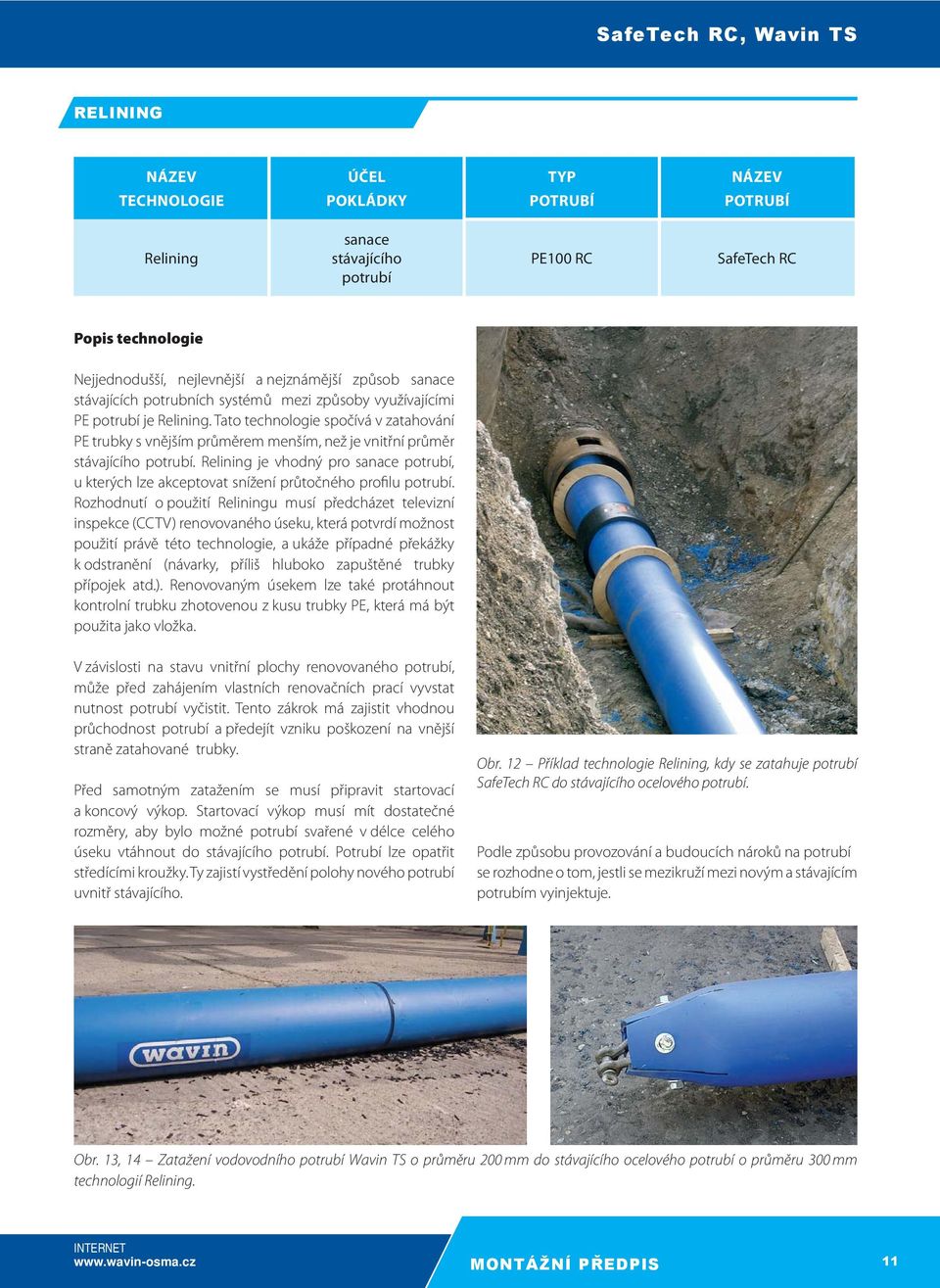

11 SafeTech RC, Wavin TS RELINING TECHNOLOGIE ÚČEL POKLÁDKY TYP Relining sanace stávajícího potrubí PE100 RC SafeTech RC Popis technologie Nejjednodušší, nejlevnější a nejznámější způsob sanace stávajících potrubních systémů mezi způsoby využívajícími PE potrubí je Relining. Tato technologie spočívá v zatahování PE trubky s vnějším průměrem menším, než je vnitřní průměr stávajícího potrubí. Relining je vhodný pro sanace potrubí, u kterých lze akceptovat snížení průtočného profilu potrubí. Rozhodnutí o použití Reliningu musí předcházet televizní inspekce (CCTV) renovovaného úseku, která potvrdí možnost použití právě této technologie, a ukáže případné překážky k odstranění (návarky, příliš hluboko zapuštěné trubky přípojek atd.). Renovovaným úsekem lze také protáhnout kontrolní trubku zhotovenou z kusu trubky PE, která má být použita jako vložka. V závislosti na stavu vnitřní plochy renovovaného potrubí, může před zahájením vlastních renovačních prací vyvstat nutnost potrubí vyčistit. Tento zákrok má zajistit vhodnou průchodnost potrubí a předejít vzniku poškození na vnější straně zatahované trubky. Před samotným zatažením se musí připravit startovací a koncový výkop. Startovací výkop musí mít dostatečné rozměry, aby bylo možné potrubí svařené v délce celého úseku vtáhnout do stávajícího potrubí. Potrubí lze opatřit středícími kroužky. Ty zajistí vystředění polohy nového potrubí uvnitř stávajícího. Obr. 12 Příklad technologie Relining, kdy se zatahuje potrubí SafeTech RC do stávajícího ocelového potrubí. Podle způsobu provozování a budoucích nároků na potrubí se rozhodne o tom, jestli se mezikruží mezi novým a stávajícím potrubím vyinjektuje. Obr. 13, 14 Zatažení vodovodního potrubí Wavin TS o průměru 200 mm do stávajícího ocelového potrubí o průměru 300 mm technologií Relining. INTERNET MONTÁŽNÍ PŘEDPIS 11

12 BERSTLINING TECHNOLOGIE ÚČEL POKLÁDKY TYP Berstlining sanace stávajícího potrubí PE100 RC + DOQ Wavin TS Popis technologie Technologie Berstlining je sanací potrubí, která spočívá ve využití trasy stávajícího potrubí, které se rozruší rozbíjecí hlavou, úlomky potrubí se roztlačí do stran a vytvoří se tunel pro zatažení nového potrubí. Touto technologií lze jako jedinou docílit zvětšení průměru potrubí po sanaci. Technologií Berstlining je možno vyměňovat pouze přímočaré úseky potrubí. Délka úseku vyměňovaného během jedné technologické operace závisí na druhu / typu použitých zařízení (například tahové síle navijáku, max. délce lana, soutyčí nebo vedení napájení k úderné hlavici). Místa změny směru potrubí určují lokalizaci technologických výkopů. Armaturu, která se nalézá na renovovaném úseku potrubí, je třeba před prováděním prací demontovat (současně s výměnou potrubí je třeba vyměnit i armaturu). Domovní přípojky je třeba odpojit, zde je také nutné provedení lokálních výkopů. Úseky PE potrubí vtahované do starého potrubí musí být svařeny do sekcí o délce odpovídající délce vyměňovaných úseků potrubí. Ke spojení je nutné použít svařování natupo. Po připojení všech vyměněných úseků je třeba provést zkoušku těsnosti celého potrubí (převzetí prací). Obr. 15, 16 Sanace potrubí technologií berstlining s využitím možnosti zvětšení průměru. Například na obrázku vpravo bylo do stávajícího litinového potrubí o průměru 150 mm bylo zataženo potrubí Wavin TS o průměru 180 mm. 12 TELEFON FAX info@wavin-osma.cz

13 SafeTech RC, Wavin TS SWAGELINING TECHNOLOGIE ÚČEL POKLÁDKY TYP Swagelining sanace stávajícího potrubí PE100 RC PE100 Popis technologie Sanace tlakových i netlakových trubních rozvodů metodou Swagelining spočívá ve vyvložkování stávajícího potrubí PE potrubím (SDR 11 26). Jedná se o sanaci close fit, tedy těsné přilnutí nového potrubí ke stěně původních trub. Nedojde tedy k významnému zmenšení průřezu potrubí aplikací sanační technologie. Tato metoda je velice efektivní, sanované potrubí je samonosné a má životnost omezenou pouze životností samotných PE trub, proto se v dnešní době doporučuje použití potrubí PE100 RC. Rozsah a použití metody swagelining je závislé pouze na prostorových a výškových poměrech dané trasy. Lze počítat s délkou úseku v rozmezí m. Samotná délka úseku na rovné trase je omezena pouze maximální povolenou tažnou silou stanovenou výrobcem pro jednotlivé DN a SDR potrubí. Vzhledem k tomu, že je využito klasického materiálu pro dopravu vody vodovodními řady PE, je možno ho využívat prakticky všude s ohledem na jeho tlakové řady a v rozsahu DN mm. Při této BT dochází k redukci průměru PE trouby před jejím zatažením do původního potrubí přes upínací čelist za působení stálé konstantní tažné síly. Do startovací jámy se umístí technologické zařízení Swageliningu pro přetvarování lineru, které se upne na výsek potrubí. V koncové jámě se instaluje přijímací rám s tažným zařízením. Provede se upevnění PE trouby na vlečný kužel, který se vsadí do upínacích čelistí. Trouba se urovná a ocelové soutyčí se protáhne celou délkou sanovaného úseku až k tažné hlavě, kde se připojí. Pokud je vše připraveno, dojde k samotnému zatažení PE trouby (svařence) do stávajícího potrubí.za stálé konstantní tažné síly je trouba (svařenec) protažena přes upínací čelisti až do přijímacího rámu v cílové jámě. Při protahování trouby technologickým zařízením dochází k její redukci profilu (o cca 10-14% ). Pro usměrnění a přesné vtažení trouby do stávajícího potrubí slouží přítlačný válec. Po dokončení protažení se odřízne tažná hlava v dostatečné vzdálenosti tak, aby nedošlo k následnému vtažení PE za hranu stávajícího potrubí po navrácení PE trouby do původního tvaru. Celý postup se opakuje. Jednotlivé trouby z PE jsou metodou na tupo svařeny do tzv. svařence požadované délky úseku sanace. Napojení jednotlivých sanačních úseků pomocí elektrotvarovek. Po uvolnění napětí se potrubí vrátí do původního tvaru a dojde ke close fit efektu. Tedy k úplnému přilnutí PE vložky ke stěně stávajícího potrubí. PE vložka se chová v rámci svých parametrů jako standardní trubní materiál nebo potrubí uložené samotně v rýze. Díky těsnému přilnutí se stávajícím potrubím jsou statické vlastnosti významně zlepšeny o spolupůsobení s tímto potrubím. V místech, kde je původní potrubí zcela neporušeno je výsledná odolnost potrubí vůči rázům a tlaků součtem vlastností stávajícího a PE potrubí. Obr. 17, 18, 19 Swagelining lze využít i pro sanace potrubí velkých průměrů. INTERNET MONTÁŽNÍ PŘEDPIS 13

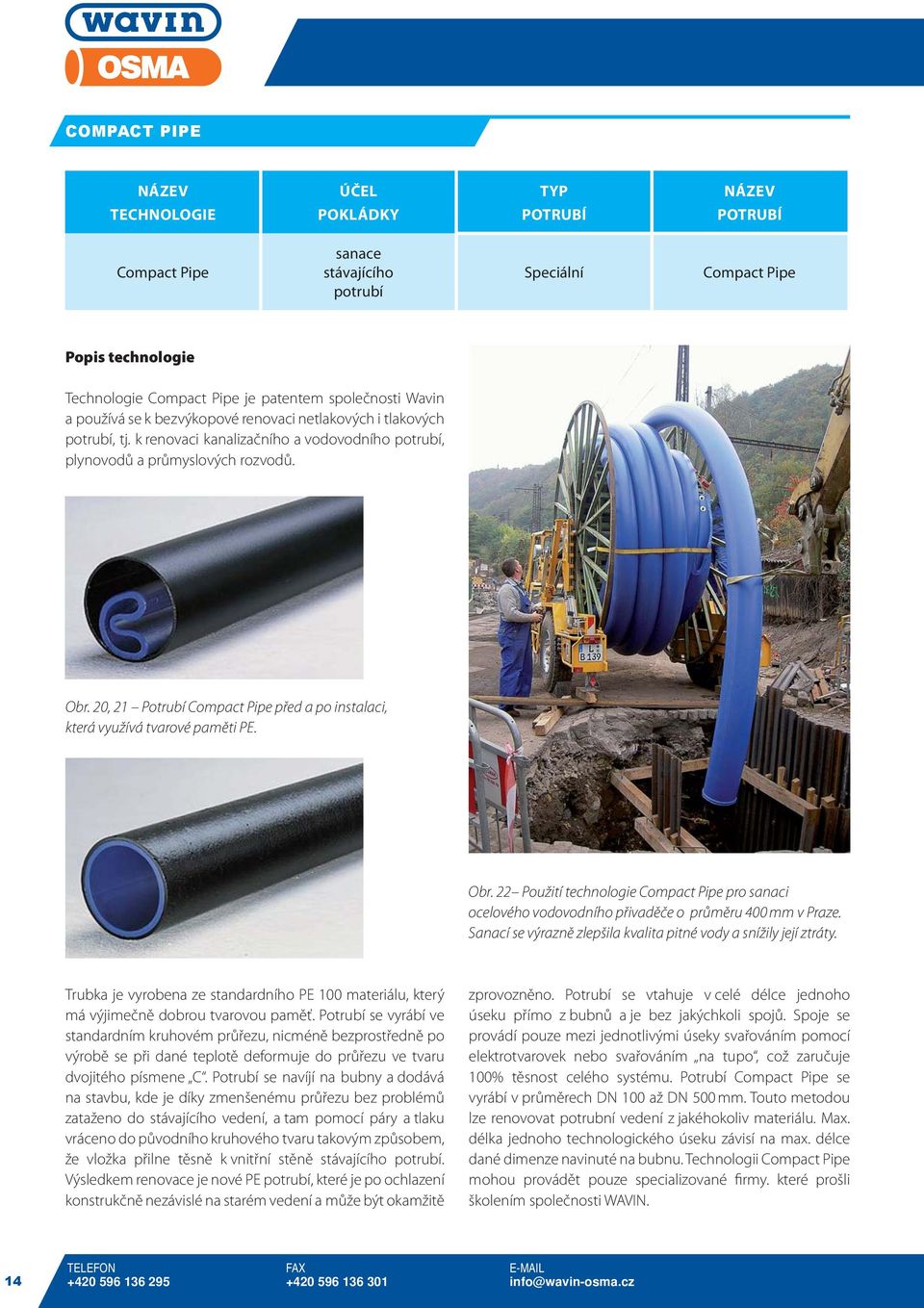

14 COMPACT PIPE TECHNOLOGIE ÚČEL POKLÁDKY TYP Compact Pipe sanace stávajícího potrubí Speciální Compact Pipe Popis technologie Technologie Compact Pipe je patentem společnosti Wavin a používá se k bezvýkopové renovaci netlakových i tlakových potrubí, tj. k renovaci kanalizačního a vodovodního potrubí, plynovodů a průmyslových rozvodů. Obr. 20, 21 Potrubí Compact Pipe před a po instalaci, která využívá tvarové paměti PE. Obr. 22 Použití technologie Compact Pipe pro sanaci ocelového vodovodního přivaděče o průměru 400 mm v Praze. Sanací se výrazně zlepšila kvalita pitné vody a snížily její ztráty. Trubka je vyrobena ze standardního PE 100 materiálu, který má výjimečně dobrou tvarovou paměť. Potrubí se vyrábí ve standardním kruhovém průřezu, nicméně bezprostředně po výrobě se při dané teplotě deformuje do průřezu ve tvaru dvojitého písmene C. Potrubí se navíjí na bubny a dodává na stavbu, kde je díky zmenšenému průřezu bez problémů zataženo do stávajícího vedení, a tam pomocí páry a tlaku vráceno do původního kruhového tvaru takovým způsobem, že vložka přilne těsně k vnitřní stěně stávajícího potrubí. Výsledkem renovace je nové PE potrubí, které je po ochlazení konstrukčně nezávislé na starém vedení a může být okamžitě zprovozněno. Potrubí se vtahuje v celé délce jednoho úseku přímo z bubnů a je bez jakýchkoli spojů. Spoje se provádí pouze mezi jednotlivými úseky svařováním pomocí elektrotvarovek nebo svařováním na tupo, což zaručuje 100% těsnost celého systému. Potrubí Compact Pipe se vyrábí v průměrech DN 100 až DN 500 mm. Touto metodou lze renovovat potrubní vedení z jakéhokoliv materiálu. Max. délka jednoho technologického úseku závisí na max. délce dané dimenze navinuté na bubnu. Technologii Compact Pipe mohou provádět pouze specializované firmy. které prošli školením společnosti WAVIN. 14 TELEFON FAX info@wavin-osma.cz

15 Compact Pipe VÝROBNÍ PROGRAM Trubky Compact Pipe jsou nabízeny v rozsahu průměrů od DN 100 do DN 500 mm. Pro každý průměr jsou k dispozici různé tloušťky stěny (SDR), což dovoluje přizpůsobit systém různým konstrukčním požadavkům. Trubky Compact Pipe jsou navíjeny na bubny. Délka úseku navíjeného na buben závisí na nominálním průměru trubky Compact Pipe. Změny směru potrubního rozvodu mohou být při použití technologie Compact Pipe realizovány viz tab. 4: Úhel změny směru 22,5 º 45 º 90 º Minimální poloměr ohybu CP bez omezení 5 DN Compact Pipe 8 DN Compact Pipe Tab. 4 Přípustné změny směru potrubního rozvodu Obr. 23, 24 Využití potrubí Compact Pipe pro sanaci ocelového plynovodního potrubí průměru 500 mm v Praze na ulici Nuselské. DN Nominální tloušťka stěny [mm] Rozsah expanze trubky [mm] Max. délka [mm] navinuté SDR 32 SDR 26 SDR 17 PE 80 PE 100 trubky [m] 100 3,2 3,9 5, ,0 4,9 7, ,7 5,8 8, ,5 6,8 10, ,3 7,7 11, ,1 8,7 13, ,9 9,7 14, ,6 10,6 16, ,4 11,6 17, ,0 13,5 20, ,5 15,4 23, ,1 17, ,7 19, Tab. 3 Výrobní program trubek Compact Pipe rozměry, rozsah expanze, délka návinů INTERNET 15

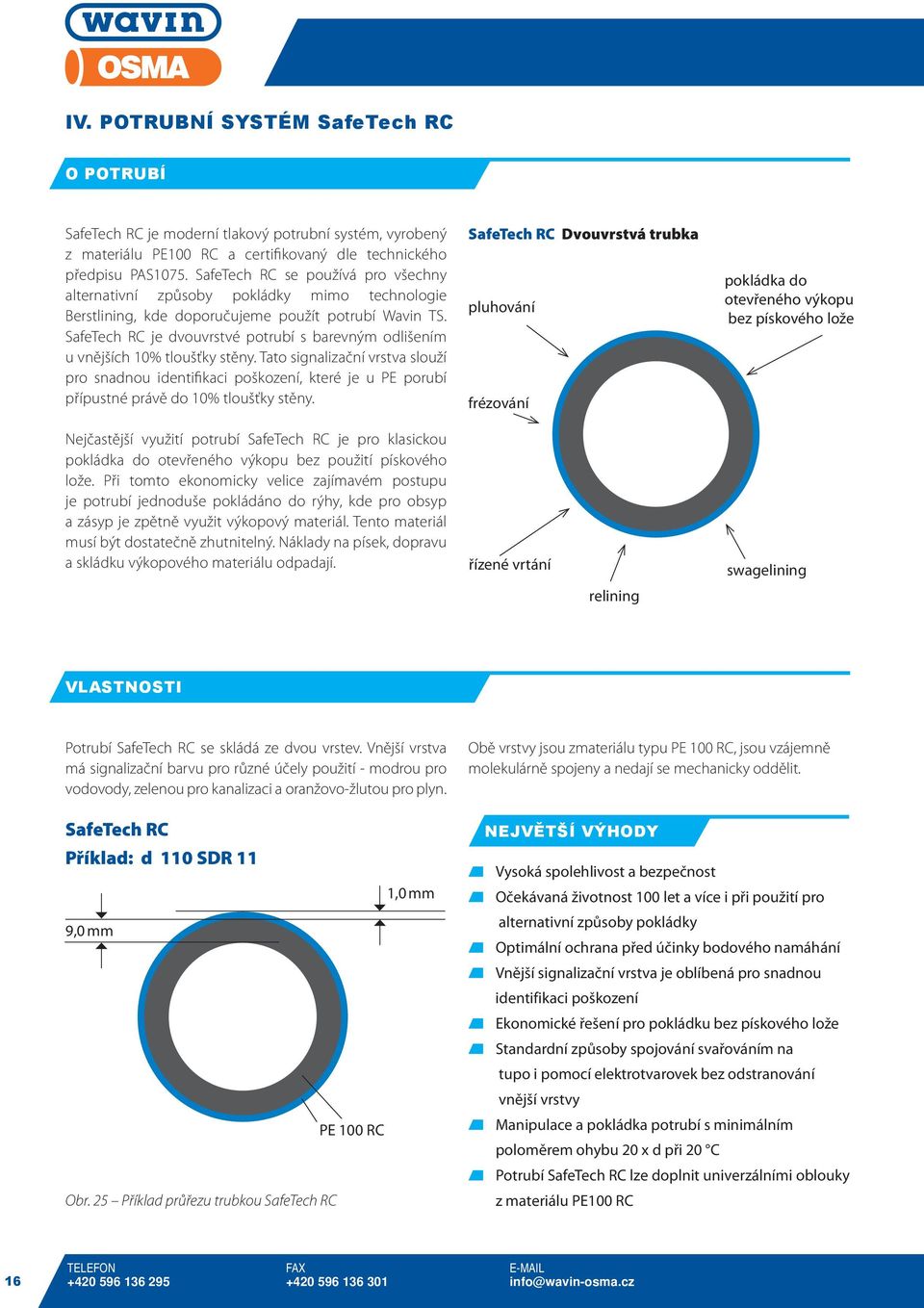

16 IV. POTRUBNÍ SYSTÉM SafeTech RC O SafeTech RC je moderní tlakový potrubní systém, vyrobený z materiálu PE100 RC a certifikovaný dle technického předpisu PAS1075. SafeTech RC se používá pro všechny alternativní způsoby pokládky mimo technologie Berstlining, kde doporučujeme použít potrubí Wavin TS. SafeTech RC je dvouvrstvé potrubí s barevným odlišením u vnějších 10% tloušťky stěny. Tato signalizační vrstva slouží pro snadnou identifikaci poškození, které je u PE porubí přípustné právě do 10% tloušťky stěny. SafeTech RC Dvouvrstvá trubka pluhování frézování pokládka do otevřeného výkopu bez pískového lože Nejčastější využití potrubí SafeTech RC je pro klasickou pokládka do otevřeného výkopu bez použití pískového lože. Při tomto ekonomicky velice zajímavém postupu je potrubí jednoduše pokládáno do rýhy, kde pro obsyp a zásyp je zpětně využit výkopový materiál. Tento materiál musí být dostatečně zhutnitelný. Náklady na písek, dopravu a skládku výkopového materiálu odpadají. řízené vrtání swagelining relining VLASTNOSTI Potrubí SafeTech RC se skládá ze dvou vrstev. Vnější vrstva má signalizační barvu pro různé účely použití - modrou pro vodovody, zelenou pro kanalizaci a oranžovo-žlutou pro plyn. SafeTech RC Příklad: d 110 SDR 11 9,0 mm Obr. 25 Příklad průřezu trubkou SafeTech RC PE 100 RC 1,0 mm Obě vrstvy jsou zmateriálu typu PE 100 RC, jsou vzájemně molekulárně spojeny a nedají se mechanicky oddělit. NEJVĚTŠÍ VÝHODY NEJVĚTŠÍ VÝHODY Vysoká spolehlivost a bezpečnost Očekávaná životnost 100 let a více i při použití pro alternativní způsoby pokládky Optimální ochrana před účinky bodového namáhání Vnější signalizační vrstva je oblíbená pro snadnou identifikaci poškození Ekonomické řešení pro pokládku bez pískového lože Standardní způsoby spojování svařováním na tupo i pomocí elektrotvarovek bez odstranování vnější vrstvy Manipulace a pokládka potrubí s minimálním poloměrem ohybu 20 x d při 20 C Potrubí SafeTech RC lze doplnit univerzálními oblouky z materiálu PE100 RC 16 TELEFON FAX info@wavin-osma.cz

17 SafeTech RC METODY SPOJOVÁNÍ Svařování natupo Potrubí SafeTech RC se pro tlakové rozvody vody, kanalizace a plynu svařuje jako standardní potrubí z materiálu PE 100 se shodnými parametry požadovanými výrobci svářeček natupo. Obr. 26 Spojování potrubí SafeTech RC svářečkou natupo. Díky stejným rozměrům jako u standardního PE 100 potrubí není třeba upravovat čelisti svářečky pro upnutí potrubí. Svařování pomocí elektrotvarovek Potrubí SafeTech RC je možno svařovat standardními elektrotvarovkami z materiálu PE 100. Postupy pro svařování elektrotvarovkou jsou totožné pro standardní potrubí PE 100 i pro potrubí SafeTech RC. Potrubí SafeTech RC bylo úspěšně otestováno všemi předními výrobci PE elektrotvarovek. Společnost Wavin nabízí kompletní systém elektrotvarovek a tvarovek natupo z materiálu PE100 (viz. Katalog PE tvarovky) včetně univerzálních PE100 RC oblouků. Obr. 27 Vysazení domovní přípojky na potrubí pomocí elektrotvarovky. Navrtávací T-kus s integrovaným ventilem je stále populárnější řešení provozovatelů, nejen pro možnost připojení pod provozním tlakem. ATESTY A CERTIFIKÁTY Certifikát Q-ADPP č QPP vydaný ITC, a. s. ve Zlíně Atest FNCT vydaný institutem Dr. Hessel Ingenieurtechnik v Německu Certifikát DW vydaný DVGW v Bonnu Certifikát č V/AO/b vydaný ITC, a. s. ve Zlíně Certifikát PAS1075 vydaný DIN CERTCO v Německu INTERNET MONTÁŽNÍ PŘEDPIS 17
