1 VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:30 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: poslední korekce dne: VARIANT plus s.r.o.

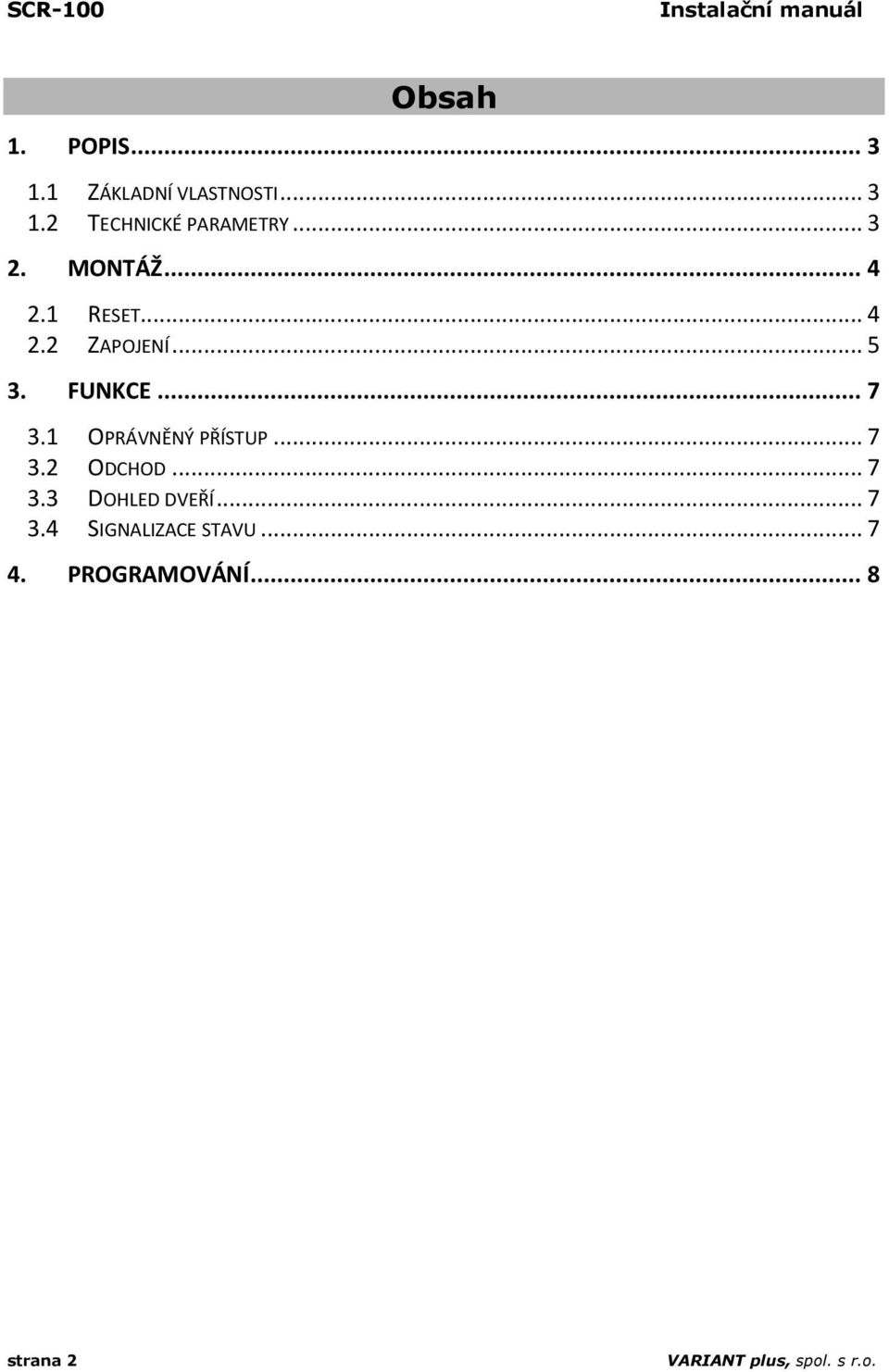

2 Obsah 1. POPIS ZÁKLADNÍ VLASTNOSTI TECHNICKÉ PARAMETRY MONTÁŽ RESET ZAPOJENÍ FUNKCE OPRÁVNĚNÝ PŘÍSTUP ODCHOD DOHLED DVEŘÍ SIGNALIZACE STAVU PROGRAMOVÁNÍ... 8 strana 2 VARIANT plus, spol. s r.o.

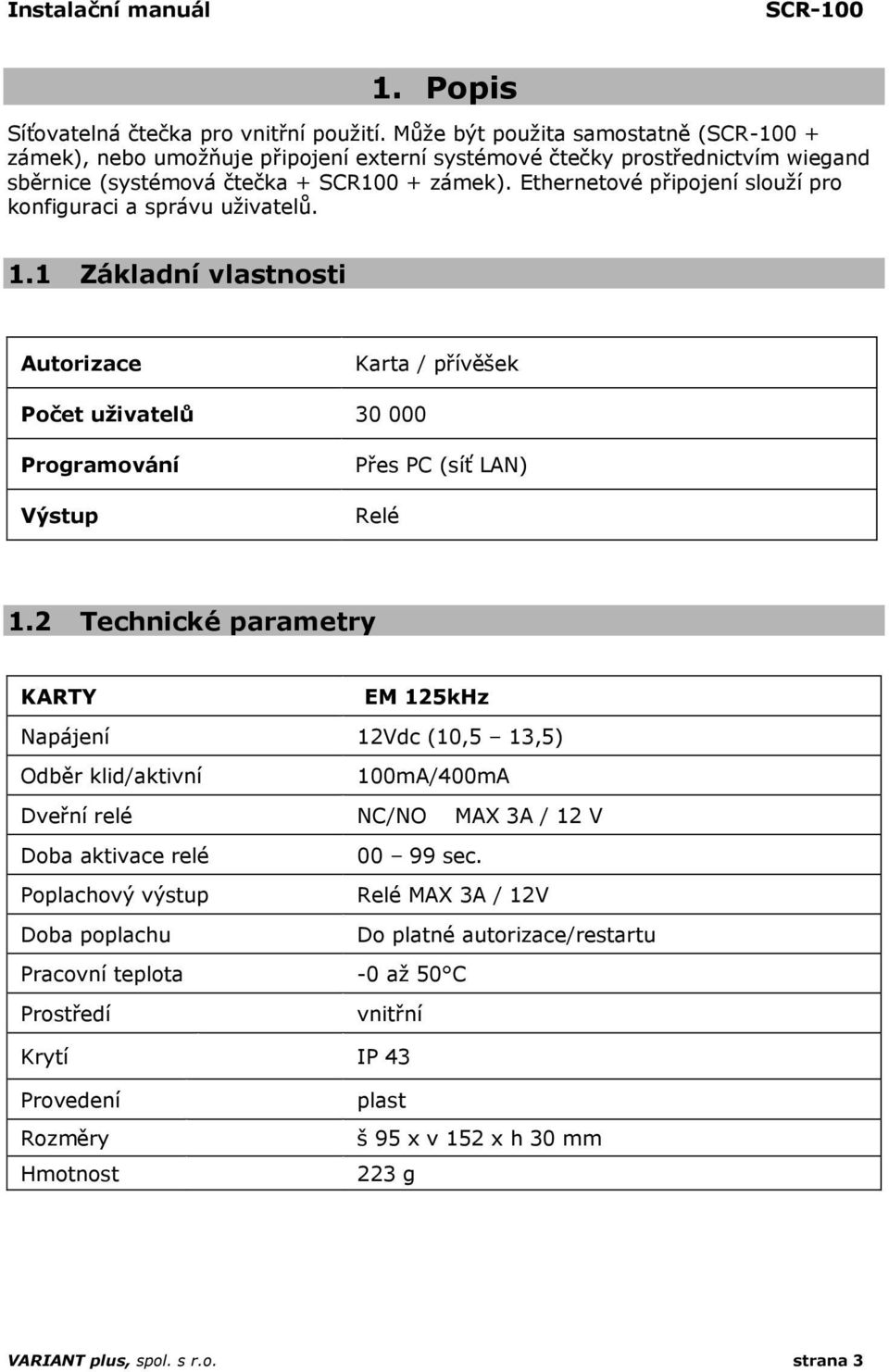

3 SCR Popis Síťovatelná čtečka pro vnitřní použití. Může být použita samostatně (SCR zámek), nebo umožňuje připojení externí systémové čtečky prostřednictvím wiegand sběrnice (systémová čtečka + SCR100 + zámek). Ethernetové připojení slouží pro konfiguraci a správu uživatelů. 1.1 Základní vlastnosti Autorizace Karta / přívěšek Počet uživatelů Programování Výstup Přes PC (síť LAN) Relé 1.2 Technické parametry KARTY EM 125kHz Napájení 12Vdc (10,5 13,5) Odběr klid/aktivní 100mA/400mA Dveřní relé NC/NO MAX 3A / 12 V Doba aktivace relé sec. Poplachový výstup Relé MAX 3A / 12V Doba poplachu Do platné autorizace/restartu Pracovní teplota -0 až 50 C Prostředí vnitřní Krytí IP 43 Provedení Rozměry Hmotnost plast š 95 x v 152 x h 30 mm 223 g VARIANT plus, spol. s r.o. strana 3

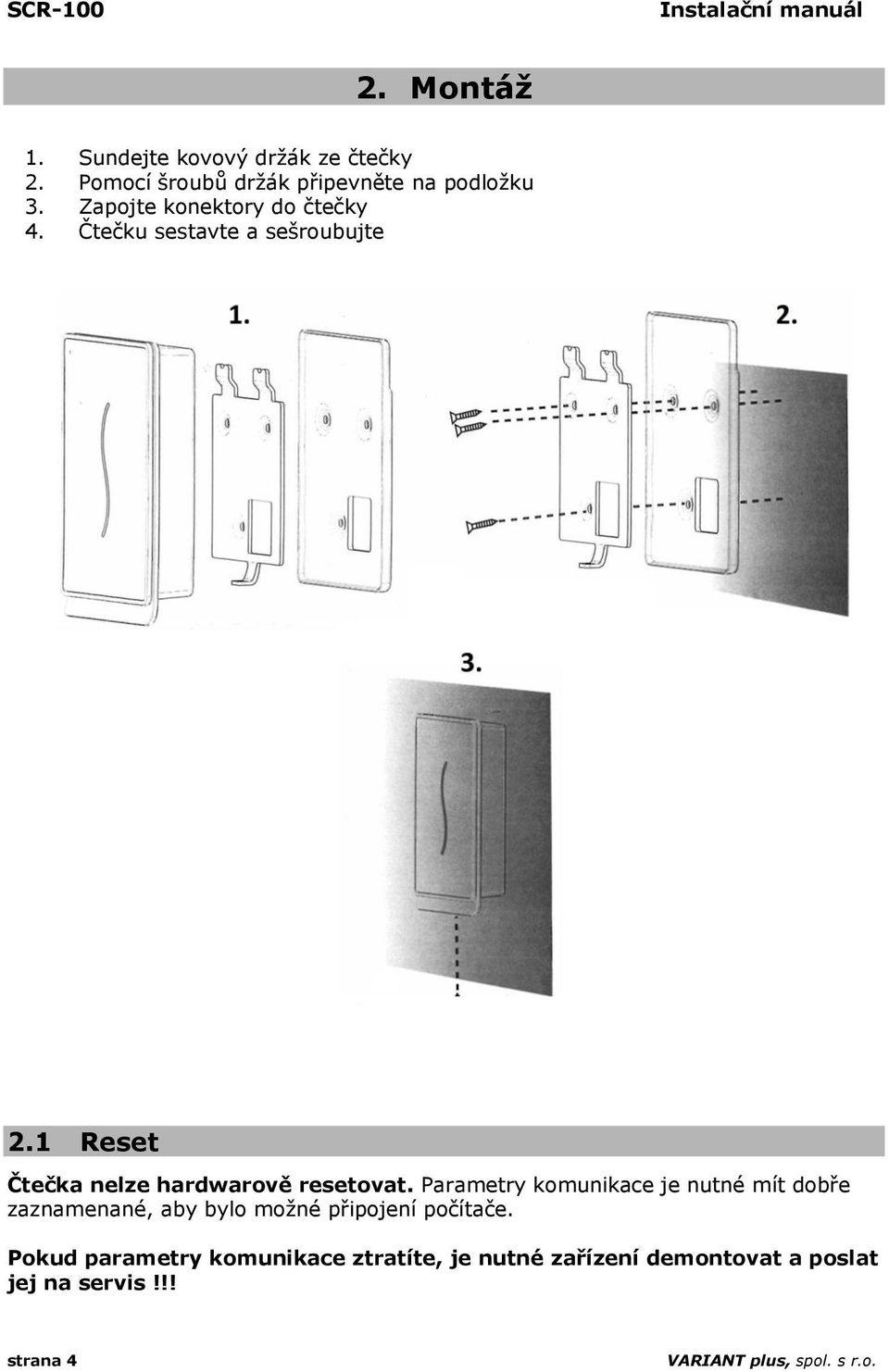

4 2. Montáž 1. Sundejte kovový držák ze čtečky 2. Pomocí šroubů držák připevněte na podložku 3. Zapojte konektory do čtečky 4. Čtečku sestavte a sešroubujte 2.1 Reset Čtečka nelze hardwarově resetovat. Parametry komunikace je nutné mít dobře zaznamenané, aby bylo možné připojení počítače. Pokud parametry komunikace ztratíte, je nutné zařízení demontovat a poslat jej na servis!!! strana 4 VARIANT plus, spol. s r.o.

5 SCR Zapojení Oddělené napájecí zdroje Společný napájecí zdroj VARIANT plus, spol. s r.o. strana 5

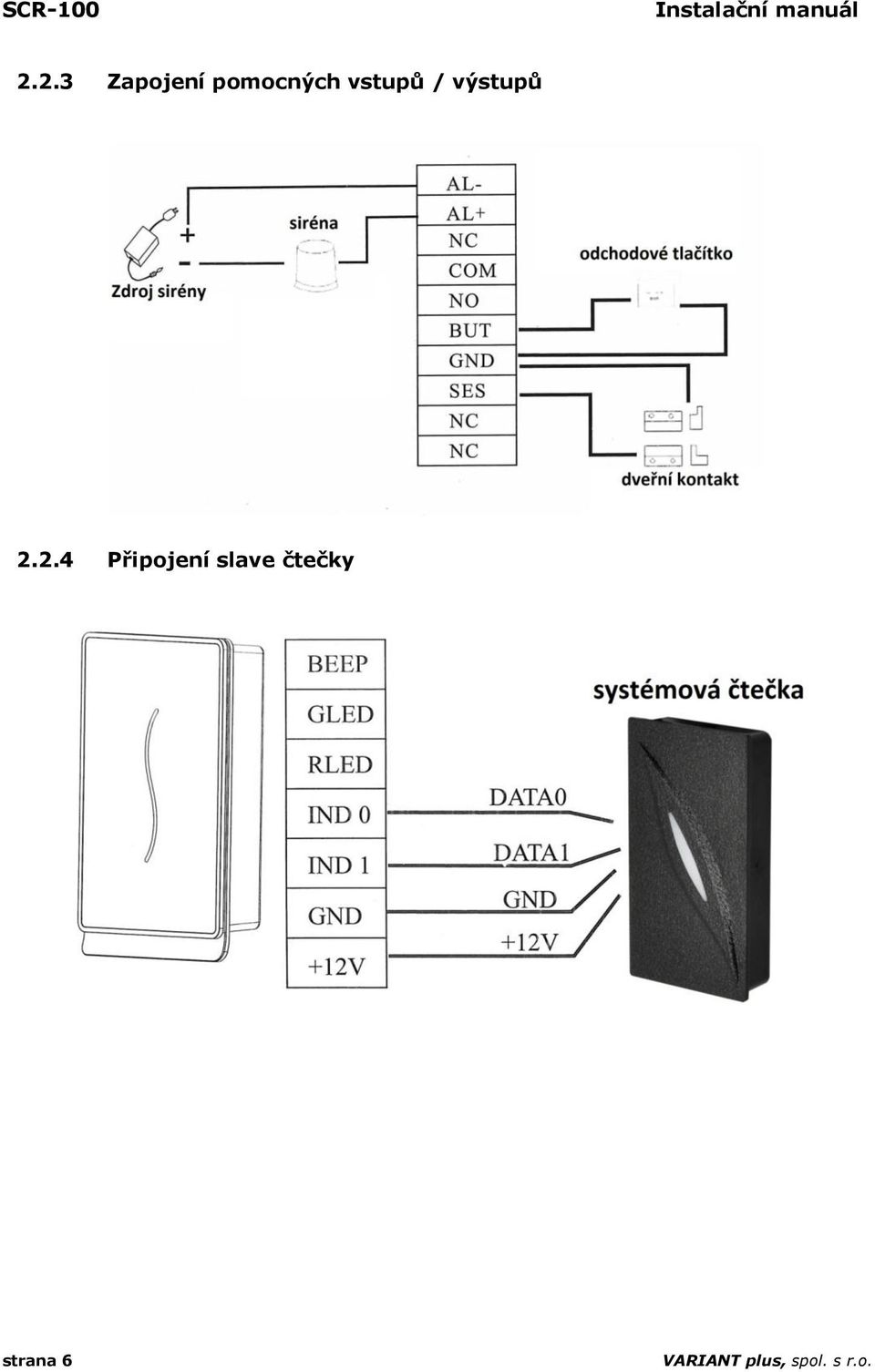

6 2.2.3 Zapojení pomocných vstupů / výstupů Připojení slave čtečky strana 6 VARIANT plus, spol. s r.o.

7 SCR Funkce Čtečka umožňuje zapojení, kdy dveře ovládá samostatně a její provoz je zcela autonomní bez návaznosti na další systémy, nebo umožňuje spolupráci se systémovou čtečkou (režim Master-Slave). 3.1 Oprávněný přístup Po přiložení karty je aktivováno relé pro dveřní zámek na nastavenou dobu. Potvrzeno svitem zelené LED 3.2 Odchod Pro odchod z prostoru lze použít odchodové tlačítko. Po jeho stisku je aktivován dveřní zámek na dobu dle nastavení 3.3 Dohled dveří Pokud je instalován dveřní kontakt, je možné vyhodnocovat stav dveří Poplach dveře nezavřeny Pokud jsou dveře otevřeny déle než nastavený limit (viz programování) je aktivován poplach Poplach násilné otevření Pokud dojde k otevření dveří a není aktivován dveřní zámek (autorizací nebo tlačítkem pro odchod) je vyvolán poplach. Ukončení poplachu se provede autorizací, nebo restartem čtečky. 3.4 Signalizace stavu Stav LED bzučák Běžný provoz Bliká modře - Aktivován zámek Svítí zeleně 1x píp Poplach Bliká modře - Chyba autorizace Svítí červeně 2x píp VARIANT plus, spol. s r.o. strana 7

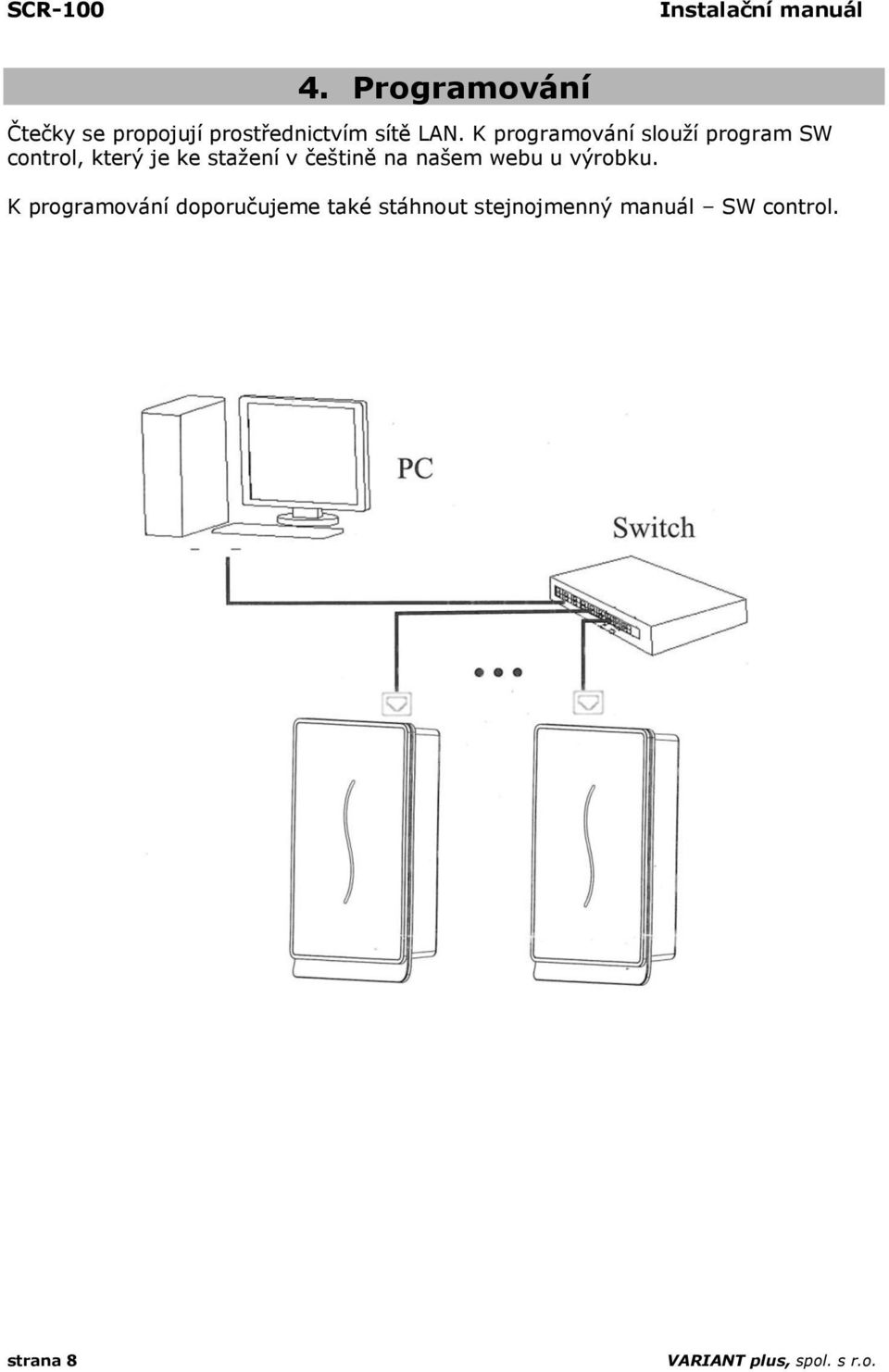

8 4. Programování Čtečky se propojují prostřednictvím sítě LAN. K programování slouží program SW control, který je ke stažení v češtině na našem webu u výrobku. K programování doporučujeme také stáhnout stejnojmenný manuál SW control. strana 8 VARIANT plus, spol. s r.o.
