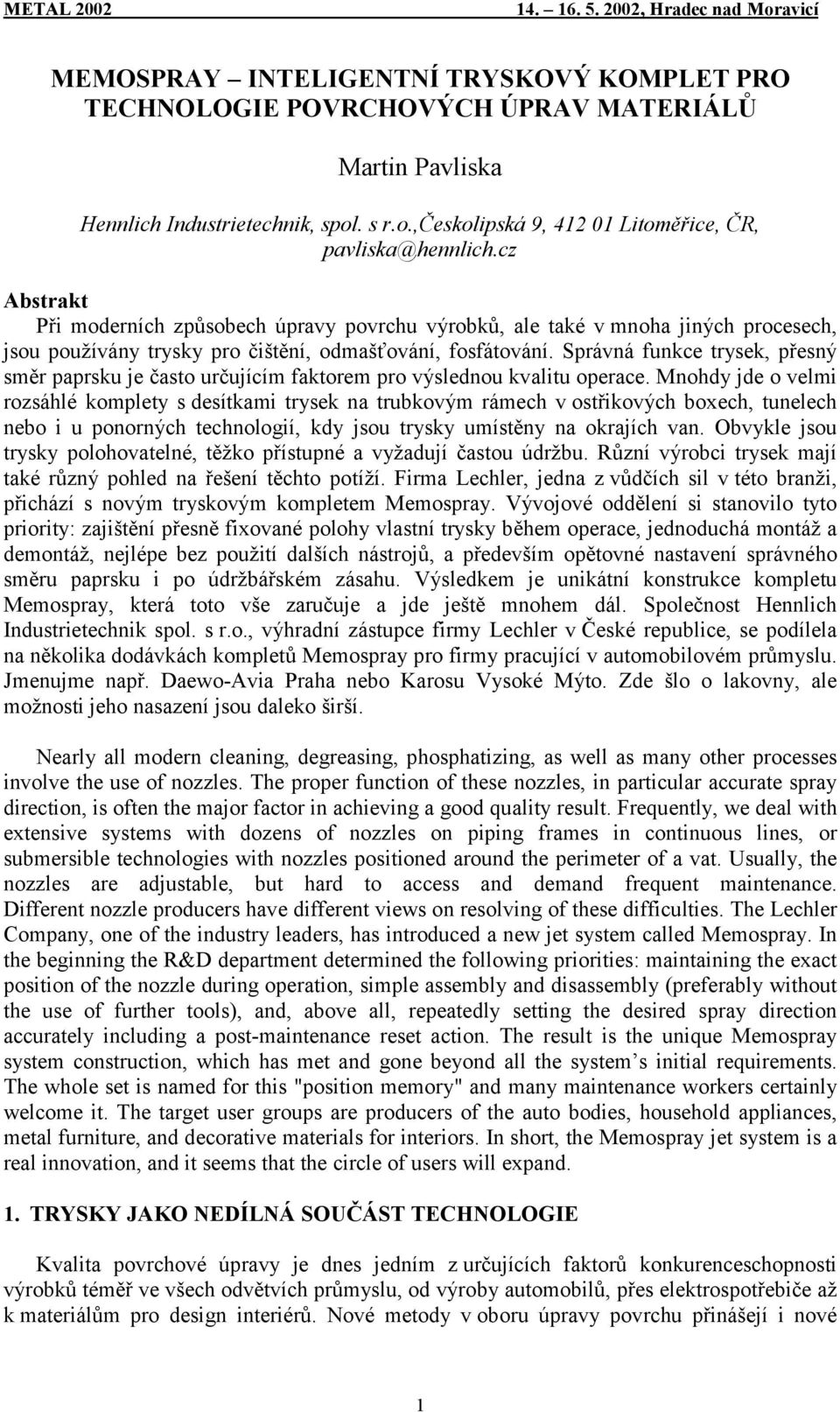

1 MEMOSPRAY INTELIGENTNÍ TRYSKOVÝ KOMPLET PRO TECHNOLOGIE POVRCHOVÝCH ÚPRAV MATERIÁLŮ Martin Pavliska Hennlich Industrietechnik, spol. s r.o.,českolipská 9, Litoměřice, ČR, pavliska@hennlich.cz Abstrakt Při moderních způsobech úpravy povrchu výrobků, ale také v mnoha jiných procesech, jsou používány trysky pro čištění, odmašťování, fosfátování. Správná funkce trysek, přesný směr paprsku je často určujícím faktorem pro výslednou kvalitu operace. Mnohdy jde o velmi rozsáhlé komplety s desítkami trysek na trubkovým rámech v ostřikových boxech, tunelech nebo i u ponorných technologií, kdy jsou trysky umístěny na okrajích van. Obvykle jsou trysky polohovatelné, těžko přístupné a vyžadují častou údržbu. Různí výrobci trysek mají také různý pohled na řešení těchto potíží. Firma Lechler, jedna z vůdčích sil v této branži, přichází s novým tryskovým kompletem Memospray. Vývojové oddělení si stanovilo tyto priority: zajištění přesně fixované polohy vlastní trysky během operace, jednoduchá montáž a demontáž, nejlépe bez použití dalších nástrojů, a především opětovné nastavení správného směru paprsku i po údržbářském zásahu. Výsledkem je unikátní konstrukce kompletu Memospray, která toto vše zaručuje a jde ještě mnohem dál. Společnost Hennlich Industrietechnik spol. s r.o., výhradní zástupce firmy Lechler v České republice, se podílela na několika dodávkách kompletů Memospray pro firmy pracující v automobilovém průmyslu. Jmenujme např. Daewo-Avia Praha nebo Karosu Vysoké Mýto. Zde šlo o lakovny, ale možnosti jeho nasazení jsou daleko širší. Nearly all modern cleaning, degreasing, phosphatizing, as well as many other processes involve the use of nozzles. The proper function of these nozzles, in particular accurate spray direction, is often the major factor in achieving a good quality result. Frequently, we deal with extensive systems with dozens of nozzles on piping frames in continuous lines, or submersible technologies with nozzles positioned around the perimeter of a vat. Usually, the nozzles are adjustable, but hard to access and demand frequent maintenance. Different nozzle producers have different views on resolving of these difficulties. The Lechler Company, one of the industry leaders, has introduced a new jet system called Memospray. In the beginning the R&D department determined the following priorities: maintaining the exact position of the nozzle during operation, simple assembly and disassembly (preferably without the use of further tools), and, above all, repeatedly setting the desired spray direction accurately including a post-maintenance reset action. The result is the unique Memospray system construction, which has met and gone beyond all the system s initial requirements. The whole set is named for this "position memory" and many maintenance workers certainly welcome it. The target user groups are producers of the auto bodies, household appliances, metal furniture, and decorative materials for interiors. In short, the Memospray jet system is a real innovation, and it seems that the circle of users will expand. 1. TRYSKY JAKO NEDÍLNÁ SOUČÁST TECHNOLOGIE Kvalita povrchové úpravy je dnes jedním z určujících faktorů konkurenceschopnosti výrobků téměř ve všech odvětvích průmyslu, od výroby automobilů, přes elektrospotřebiče až k materiálům pro design interiérů. Nové metody v oboru úpravy povrchu přinášejí i nové 1

2 Obr. 1. Předřazená kolena Obr. 2. Kulový kloub požadavky na vybavení provozů, ale často i větší chemické zatížení a s tím spojené náklady na likvidaci odpadů. V průběhu procesu je nutné výrobky oplachovat, neutralizovat, čistit, odmašťovat, fosfátovat, atd. Lze to provést různými způsoby, ale trysky při tom lze obejít jen těžko. Jejich správná funkce, přesný směr paprsku je často určující pro výslednou kvalitu těchto operací. Mnohdy jde o velmi rozsáhlé komplety s desítkami trysek na trubkovým rámech v ostřikových boxech, tunelech nebo u namáčecích technologií, kdy jsou trysky umístěny na okrajích van. Trysky musí být polohovatelné, tak aby bylo možné obsáhnout celou šíři tvarově rozmanitých výrobků, mnohdy jsou těžko přístupné a vyžadují častou údržbu. U starších zařízení lze potkat ještě trysku nastavitelnou pomocí dvou předřazených kolen (Obr. 1.), tento systém je opravdu pracný na údržbu a správné polohování, nyní jsou již použity kulové klouby s převlečnou maticí a tryska je montována přímo do tohoto kloubu (Obr. 2.). Bohužel u těchto tradičních řešení se často potýkáme s těmito problémy: opětovné a pracné nastavení směru paprsku po výměně nebo čištění trysky, mnoho míst uvnitř kloubu náchylných k usazování a zarůstání sedimenty, výměna trysky pouze za použití klíče, rychlé opotřebení, časté ztrácení malých dílů během údržby. To vše vede ke ztrátám produktivity a následně také kvality. Pokud se počty trysek pohybují ve stovkách nelze to již zanedbat. 2. MODERNÍ ŘEŠENÍ Různí výrobci trysek mají také různý pohled na řešení těchto potíží. Německá firma Lechler GmbH + Co KG se sídlem v Metzingenu, jedna z vůdčích sil v této branži, přichází s netradičním řešením: tryskovým kompletem Memospray. Firemní vývojové oddělení si stanovilo tyto priority: zajištění přesně fixované polohy vlastní trysky během operace, jednoduchou montáž a demontáž, nejlépe bez použití dalších nástrojů, a především opětovné nastavení správného směru paprsku i po údržbářském zásahu (Obr. 3). Výsledkem je unikátní konstrukce kompletu Memospray (Obr. 4.), která toto vše zaručuje a jde ještě mnohem dál. 2

3 Obr. 3. Nová tryska má splnit tyto požadavky Kulový kloub má bajonetový zámek pro upevnění hlavice s vlastní tryskou. Ta je velmi snadno odnímatelná (bez použití dalších nástrojů) a proto není nutné porušit polohu kloubu a tím i směru paprsku při výměně nebo čištění trysky. Tato polohová paměť dala jméno celému kompletu a jistě ji přivítá nejeden pracovník údržby. Již se nemusí složitě pídit po správném nastavení směru té, které trysky a čas nutný pro jeho činnost lze zkrátit na minimum. Těsné dosedací plochy bajonetového zámku brání úkapům a tvorbě usazenin v přechodu do hlavice s tryskou. Celá vnitřní konstrukce kulového kloubu tvoří hladké plochy kónického Obr. 4. Řez kompletem Memospray tvaru, není zde již prostor pro mrtvé zóny, kde by použitá média mohla vytvářet sedliny a krusty a snižovat tak životnost kompletu. Významně tomu také napomáhá již zmíněný kónický průřez, kde rychlost proudění narůstá spojitě a případné pevné částice v kapalině jsou hnány v přímém směru toku, protože turbulence jsou výrazně potlačeny. 3

4 3. MATERIÁLOVÉ PROVEDENÍ A PŘÍSLUŠENSTVÍ Šíře možností pro nasazení kompletu Memospray si vynutila pečlivou volbu použitého materiálu. Vše je vyrobeno z polypropylenu, který je u částí smáčených kapalinou speciálně vyztužen skelnými vlákny. Maximální teplota pro použití kompletu je 65 C. Jiná otázka je materiál vlastní trysky, zde bychom pouze s plastem nevystačili. Proto je možné mít trysku také v keramickém nebo nerezovém provedení. Pro komplet Memospray lze použít především trysky s plochým paprskem, ale jsou možné i jazýčkové trysky. Obr. 5. EasyClip Memospray se uchycuje na předvrtaný otvor v trubce a lze tak vytvářet rozsáhlé Bayonet trubkové konstrukce nozzle cap osazené desítkami Nozzle base trysek. U starších provedení se používal Elastomere systém EasyClip (Obr. gasket 5.), s jednou nebo dvěmi nerezovými sponami. Potřeba pracovat s vyššími tlaky si Ball seat vynutila další vývoj uchycení trysky. Clamp Celoplastová objímka Retainer nut MemoClip (Obr. 6.) dovoluje použít Obr. 6. MemoClip Memospray až do pracovního tlaku 10 bar a zároveň rozšiřuje možnost nasazení i tam, kde nebylo možné pracovat se sponou z nerezové oceli z důvodu chemické odolnosti. 4

5 4. MOŽNOSTI POUŽITÍ JSOU ŠIROKÉ Společnost Hennlich Industrietechnik spol. s r.o. se sídlem v Litoměřicích, výhradní zástupce firmy Lechler v České republice, se snaží prosazovat trysky Memospray v různých odvětvích průmyslu a podílela se na několika dodávkách tryskových kompletů pro výrobce automobilů. Jmenujme např. Daewo-Avia Praha nebo Karosu Vysoké Mýto. Zde šlo o lakovny, ale možnosti jeho nasazení jsou daleko širší. Cílovými skupinami uživatelů jsou výrobci bílého zboží, kovového nábytku, dekoračních materiálů pro interiéry, Obr. 7. Příklad použití počítačových a přístrojových skříní. Dokonce lze najít i aplikace v oblasti čištění a úpravy vod. Krátce řečeno, tryskový komplet Memospray je opravdovým inovátorem a zdá se, že okruh jeho uživatelů se bude dále rozšiřovat. LITERATURA Lechler GmbH + Co KG Firemní publikace a prezentace PAVLISKA, M. Memospray-inteligentní tryskový komplet firmy Lechler. Technický týdeník, 2001, č. 23, s
