VAR-TEC PS-07 DUO. Manuál. Pomocný zdroj 12 / 24 V Dobíjení baterie až 6 A AUX až 3A Simulace AC pro EZS ústředny (provoz na jeden transformátor)

Transkript

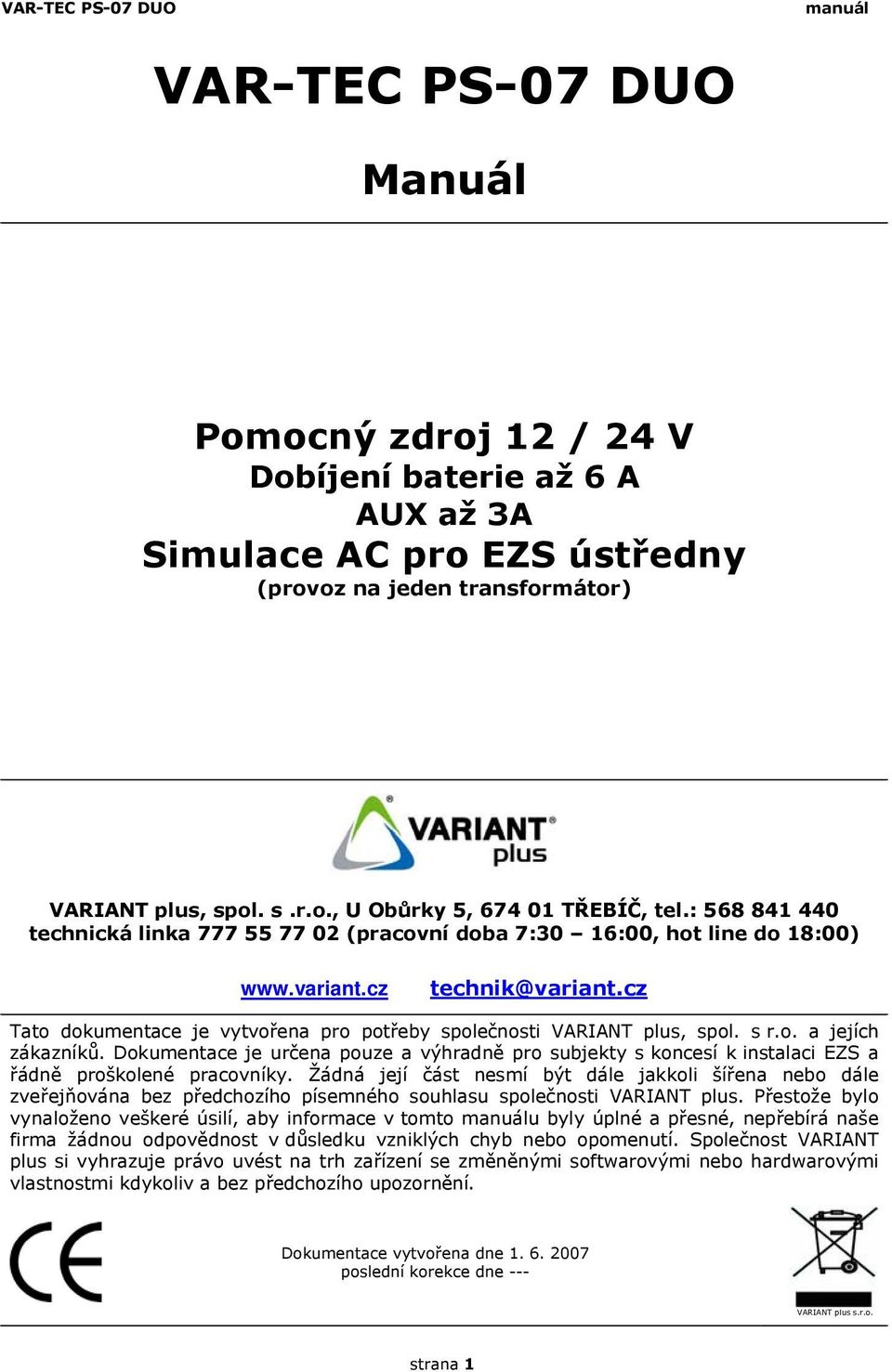

1 manuál Manuál Pomocný zdroj 12 / 24 V Dobíjení baterie až 6 A AUX až 3A Simulace AC pro EZS ústředny (provoz na jeden transformátor) VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:30 16:00, hot line do 18:00) technik@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí k instalaci EZS a řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne --- VARIANT plus s.r.o. strana 1

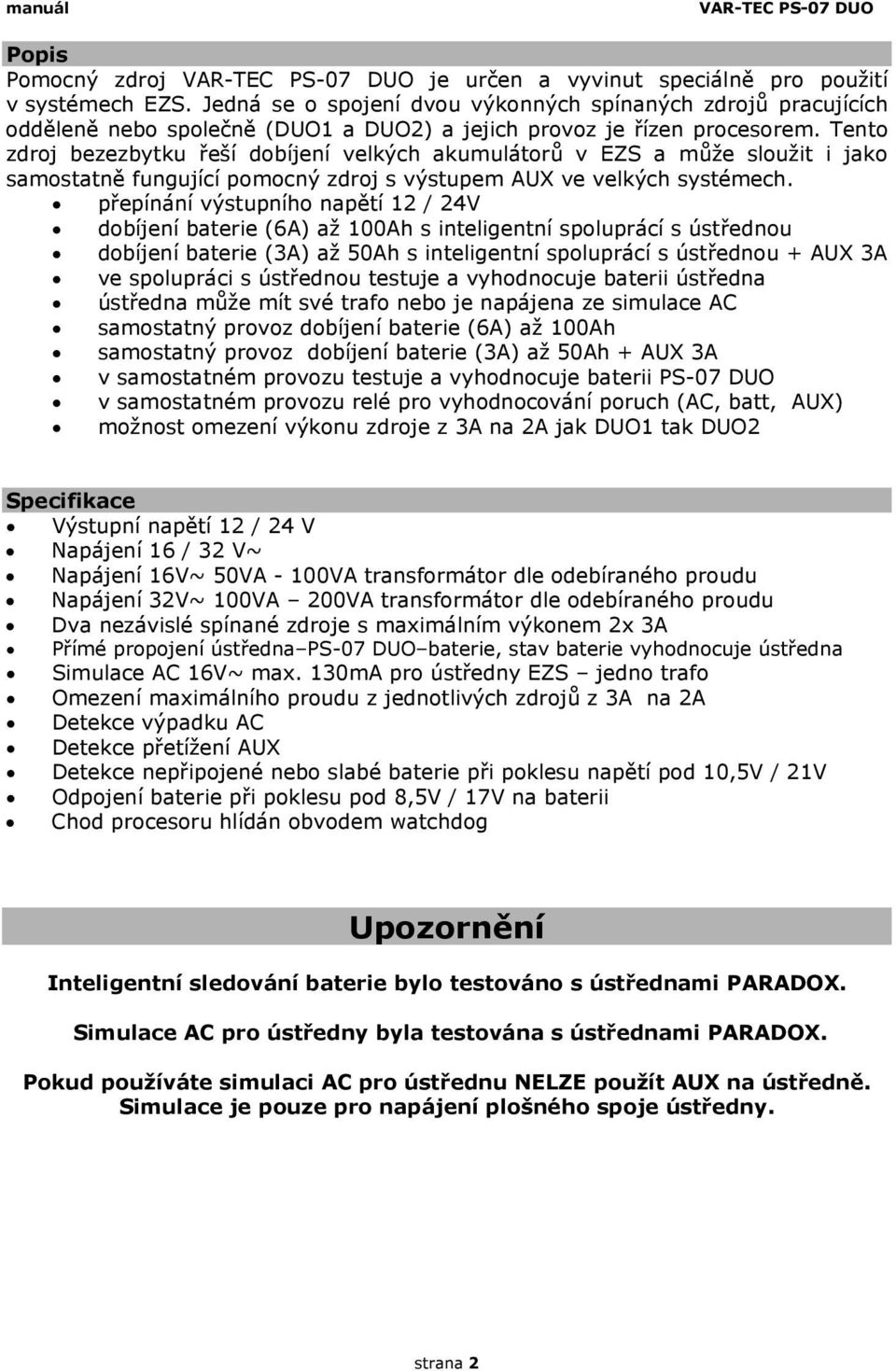

2 manuál Popis Pomocný zdroj je určen a vyvinut speciálně pro použití v systémech EZS. Jedná se o spojení dvou výkonných spínaných zdrojů pracujících odděleně nebo společně (DUO1 a DUO2) a jejich provoz je řízen procesorem. Tento zdroj bezezbytku řeší dobíjení velkých akumulátorů v EZS a může sloužit i jako samostatně fungující pomocný zdroj s výstupem AUX ve velkých systémech. přepínání výstupního napětí 12 / 24V dobíjení baterie (6A) až 100Ah s inteligentní spoluprácí s ústřednou dobíjení baterie (3A) až 50Ah s inteligentní spoluprácí s ústřednou + AUX 3A ve spolupráci s ústřednou testuje a vyhodnocuje baterii ústředna ústředna může mít své trafo nebo je napájena ze simulace AC samostatný provoz dobíjení baterie (6A) až 100Ah samostatný provoz dobíjení baterie (3A) až 50Ah + AUX 3A v samostatném provozu testuje a vyhodnocuje baterii PS-07 DUO v samostatném provozu relé pro vyhodnocování poruch (AC, batt, AUX) možnost omezení výkonu zdroje z 3A na 2A jak DUO1 tak DUO2 Specifikace Výstupní napětí 12 / 24 V Napájení 16 / 32 V~ Napájení 16V~ 50VA - 100VA transformátor dle odebíraného proudu Napájení 32V~ 100VA 200VA transformátor dle odebíraného proudu Dva nezávislé spínané zdroje s maximálním výkonem 2x 3A Přímé propojení ústředna PS-07 DUO baterie, stav baterie vyhodnocuje ústředna Simulace AC 16V~ max. 130mA pro ústředny EZS jedno trafo Omezení maximálního proudu z jednotlivých zdrojů z 3A na 2A Detekce výpadku AC Detekce přetížení AUX Detekce nepřipojené nebo slabé baterie při poklesu napětí pod 10,5V / 21V Odpojení baterie při poklesu pod 8,5V / 17V na baterii Chod procesoru hlídán obvodem watchdog Upozornění Inteligentní sledování baterie bylo testováno s ústřednami PARADOX. Simulace AC pro ústředny byla testována s ústřednami PARADOX. Pokud používáte simulaci AC pro ústřednu NELZE použít AUX na ústředně. Simulace je pouze pro napájení plošného spoje ústředny. strana 2

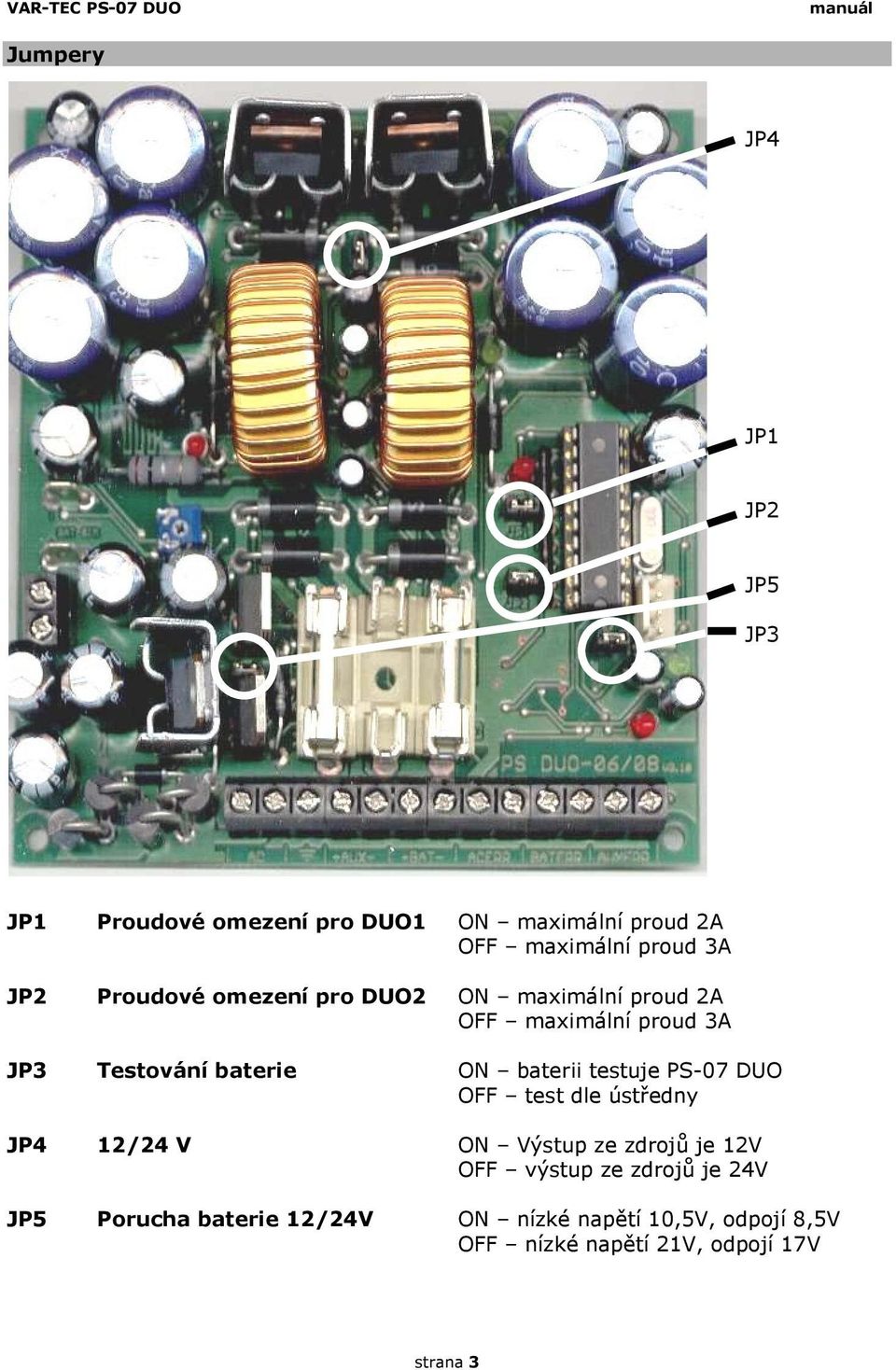

3 manuál Jumpery JP4 JP1 JP2 JP5 JP3 JP1 Proudové omezení pro DUO1 ON maximální proud 2A OFF maximální proud 3A JP2 Proudové omezení pro DUO2 ON maximální proud 2A OFF maximální proud 3A JP3 Testování baterie ON baterii testuje PS-07 DUO OFF test dle ústředny JP4 12/24 V ON Výstup ze zdrojů je 12V OFF výstup ze zdrojů je 24V JP5 Porucha baterie 12/24V ON nízké napětí 10,5V, odpojí 8,5V OFF nízké napětí 21V, odpojí 17V strana 3

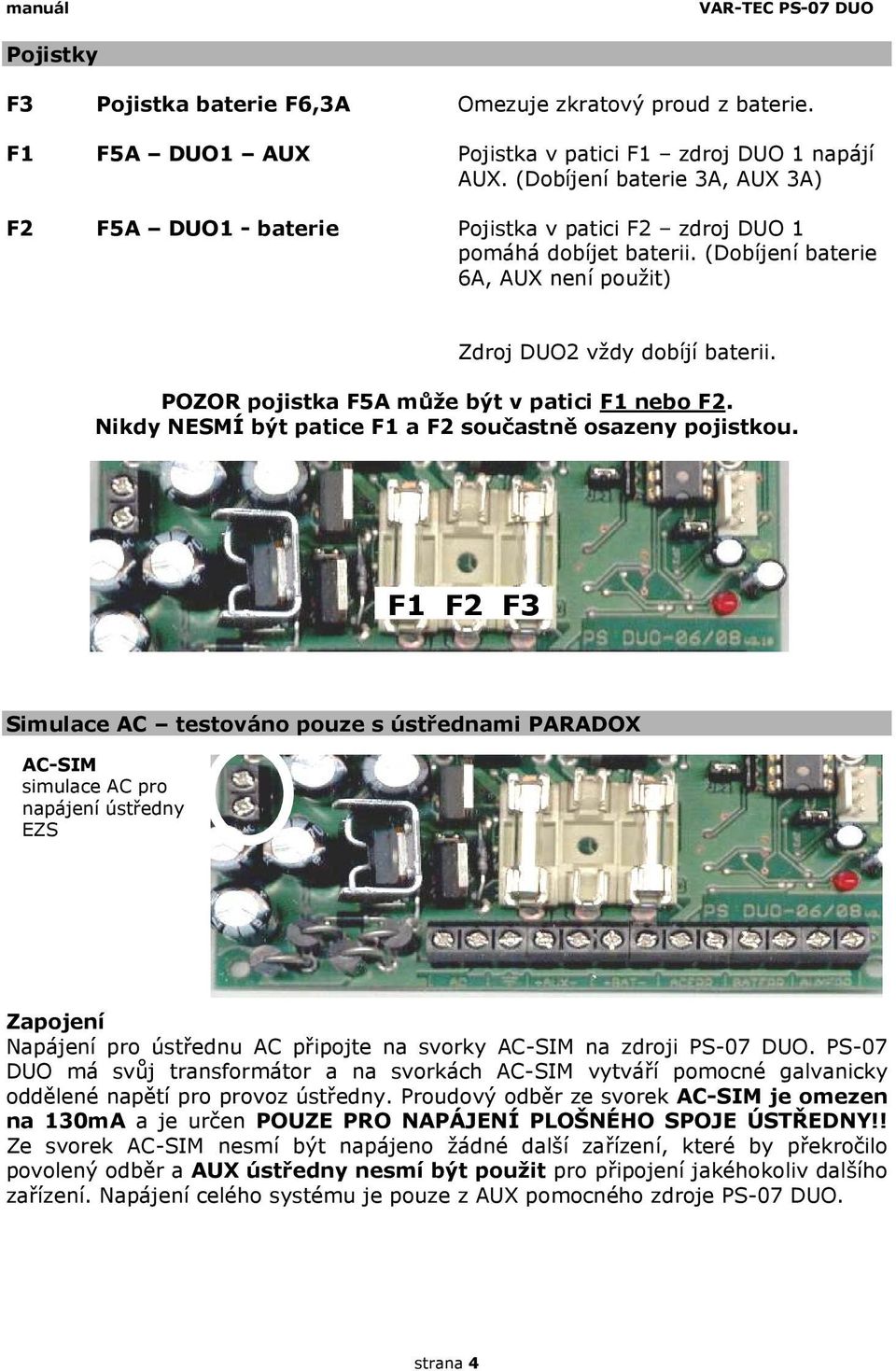

4 manuál Pojistky F3 Pojistka baterie F6,3A Omezuje zkratový proud z baterie. F1 F5A DUO1 AUX Pojistka v patici F1 zdroj DUO 1 napájí AUX. (Dobíjení baterie 3A, AUX 3A) F2 F5A DUO1 - baterie Pojistka v patici F2 zdroj DUO 1 pomáhá dobíjet baterii. (Dobíjení baterie 6A, AUX není použit) Zdroj DUO2 vždy dobíjí baterii. POZOR pojistka F5A může být v patici F1 nebo F2. Nikdy NESMÍ být patice F1 a F2 součastně osazeny pojistkou. F1 F2 F3 Simulace AC testováno pouze s ústřednami PARADOX AC-SIM simulace AC pro napájení ústředny EZS Zapojení Napájení pro ústřednu AC připojte na svorky AC-SIM na zdroji PS-07 DUO. PS-07 DUO má svůj transformátor a na svorkách AC-SIM vytváří pomocné galvanicky oddělené napětí pro provoz ústředny. Proudový odběr ze svorek AC-SIM je omezen na 130mA a je určen POUZE PRO NAPÁJENÍ PLOŠNÉHO SPOJE ÚSTŘEDNY!! Ze svorek AC-SIM nesmí být napájeno žádné další zařízení, které by překročilo povolený odběr a AUX ústředny nesmí být použit pro připojení jakéhokoliv dalšího zařízení. Napájení celého systému je pouze z AUX pomocného zdroje PS-07 DUO. strana 4

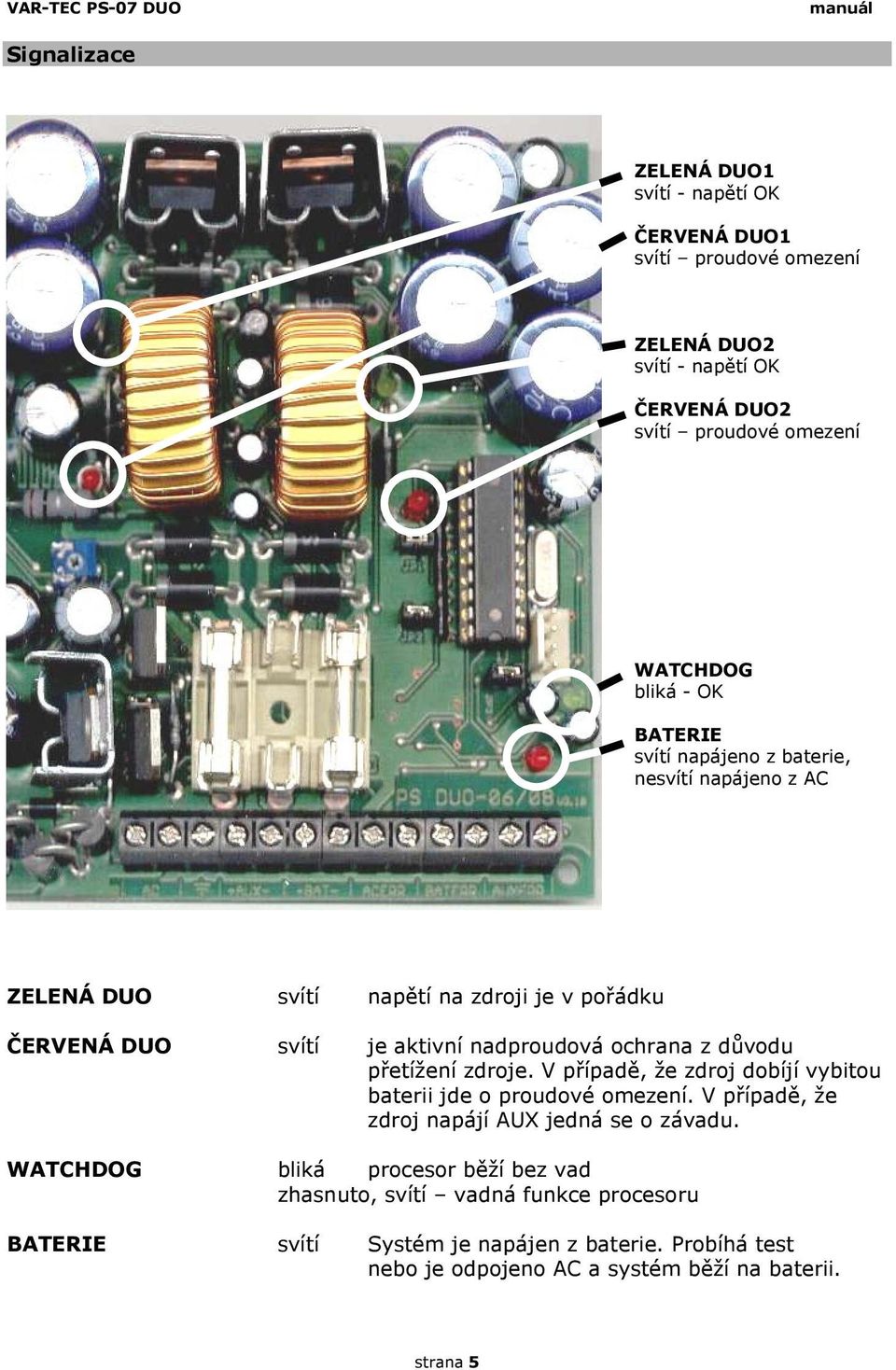

5 manuál Signalizace ZELENÁ DUO1 svítí - napětí OK ČERVENÁ DUO1 svítí proudové omezení ZELENÁ DUO2 svítí - napětí OK ČERVENÁ DUO2 svítí proudové omezení WATCHDOG bliká - OK BATERIE svítí napájeno z baterie, nesvítí napájeno z AC ZELENÁ DUO svítí napětí na zdroji je v pořádku ČERVENÁ DUO svítí je aktivní nadproudová ochrana z důvodu přetížení zdroje. V případě, že zdroj dobíjí vybitou baterii jde o proudové omezení. V případě, že zdroj napájí AUX jedná se o závadu. WATCHDOG bliká procesor běží bez vad zhasnuto, svítí vadná funkce procesoru BATERIE svítí Systém je napájen z baterie. Probíhá test nebo je odpojeno AC a systém běží na baterii. strana 5

6 manuál Svorkovnice AC +AUX- ACCERR AUXERR ZEM +BAT- BATERR AC Na svorky AC je přivedeno střídavé napájecí napětí. výstupní napětí J4 transformátor 12V= ON 16V~ 24V= OFF 32V~ Používejte transformátor zalitý v plastu s jištěným primárním vinutím s dostatečným výkonem. Vždy použijte trafo, které je schopné pokrýt nastavený maximální proud spínaných zdrojů. Zem Zdroj je vybaven základní přepěťovou ochranou, která je funkční pouze při přizemnění svorky zem. AUX+/- Výstup 12 / 24V= pro napájení dalších zařízení. Výstup je napájen ze zdroje DUO1. Tavná pojistka musí být v patici F1. Proud AUX nesmí přesáhnout 3A (J1 OFF) nebo 2A (J1 ON). BATT+/- Svorka pro připojení vodiče z + svorky baterie. Napětí na svorce je 13,8V nebo 27,6V. Pokud je tento výstup napájen pouze zdrojem DUO2 je maximální proud 3A (J2 OFF) NEBO 2A (J2 ON). Tento proud stačí dle normy za 24hod dobít akumulátor s kapacitou 50Ah / 30Ah. Pokud je tavná pojistka v patici F2, pomáhá zdroj DUO1 dobíjet baterii a maximální proud je 4A / 5A / 6A dle nastavení J1 a J2. Tento proud umožní dobíjet baterii až 70Ah / 80Ah / 100Ah se splněním 24 hod podmínky na dobití. Výstupy pro chybová hlášení zdroje ERROR. Výstupy jsou v provedení optorelé s maximálním zatížením 40mA. Relátka jsou přímo určená pro vyhodnocování zónou ústředny a proto jsou v klidu sepnutá a při poruše rozepnou (NC). ACERR Svorka AC ERROR asi 12 minut po ztrátě AC dojde k rozpojení polovodičového relátka. Po připojení AC dojde okamžitě k obnově sepnutí relé. BATERR Pokud není baterie připojená nebo pokud je napětí na baterii nižší než 10,5V / 21V je vyhlášena porucha baterie a dojde k rozpojení relé. Při poklesu pod 8,5V / 17V je baterie odpojena. AUXERR Pokud dojde na AUX výstupu ke snížení napětí pod 8V / 16V je vyhlášena porucha AUX a k rozpojení relé. Obnova poruchy je okamžitě po nárustu napětí na AUX. strana 6

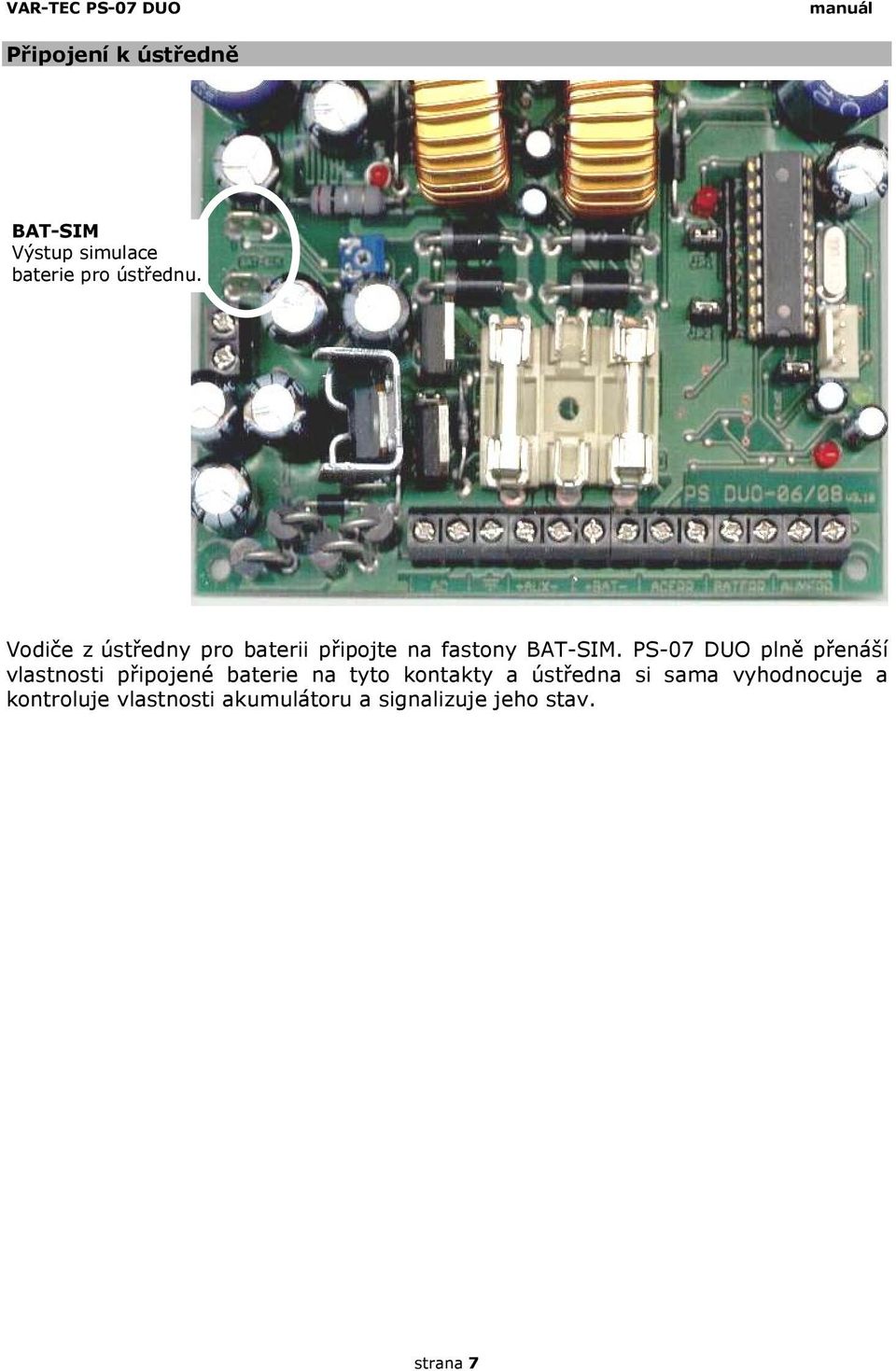

7 manuál Připojení k ústředně BAT-SIM Výstup simulace baterie pro ústřednu. Vodiče z ústředny pro baterii připojte na fastony BAT-SIM. PS-07 DUO plně přenáší vlastnosti připojené baterie na tyto kontakty a ústředna si sama vyhodnocuje a kontroluje vlastnosti akumulátoru a signalizuje jeho stav. strana 7

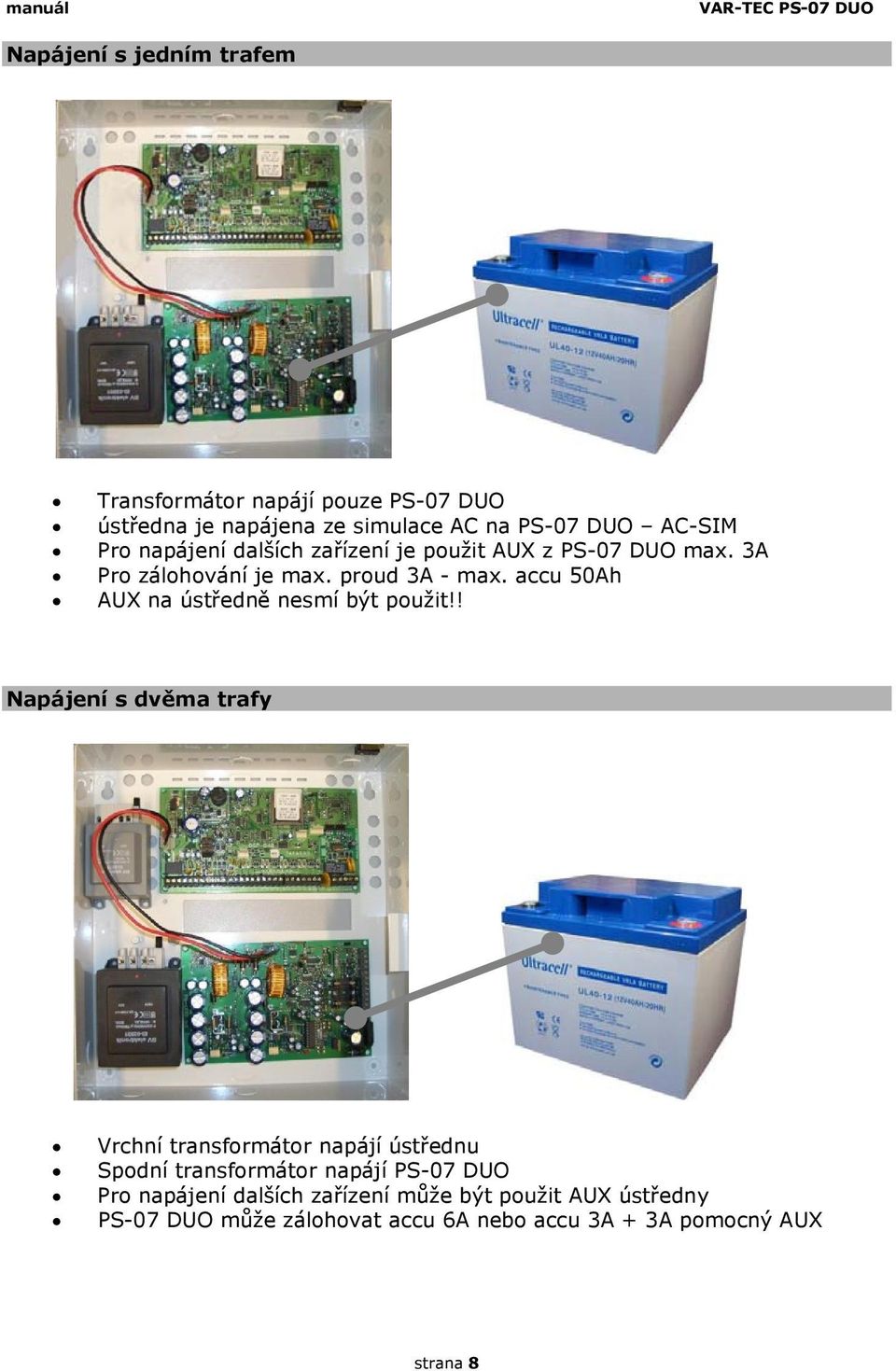

8 manuál Napájení s jedním trafem Transformátor napájí pouze PS-07 DUO ústředna je napájena ze simulace AC na PS-07 DUO AC-SIM Pro napájení dalších zařízení je použit AUX z PS-07 DUO max. 3A Pro zálohování je max. proud 3A - max. accu 50Ah AUX na ústředně nesmí být použit!! Napájení s dvěma trafy Vrchní transformátor napájí ústřednu Spodní transformátor napájí PS-07 DUO Pro napájení dalších zařízení může být použit AUX ústředny PS-07 DUO může zálohovat accu 6A nebo accu 3A + 3A pomocný AUX strana 8
