Elektronický tlakový spínač TSE

Transkript

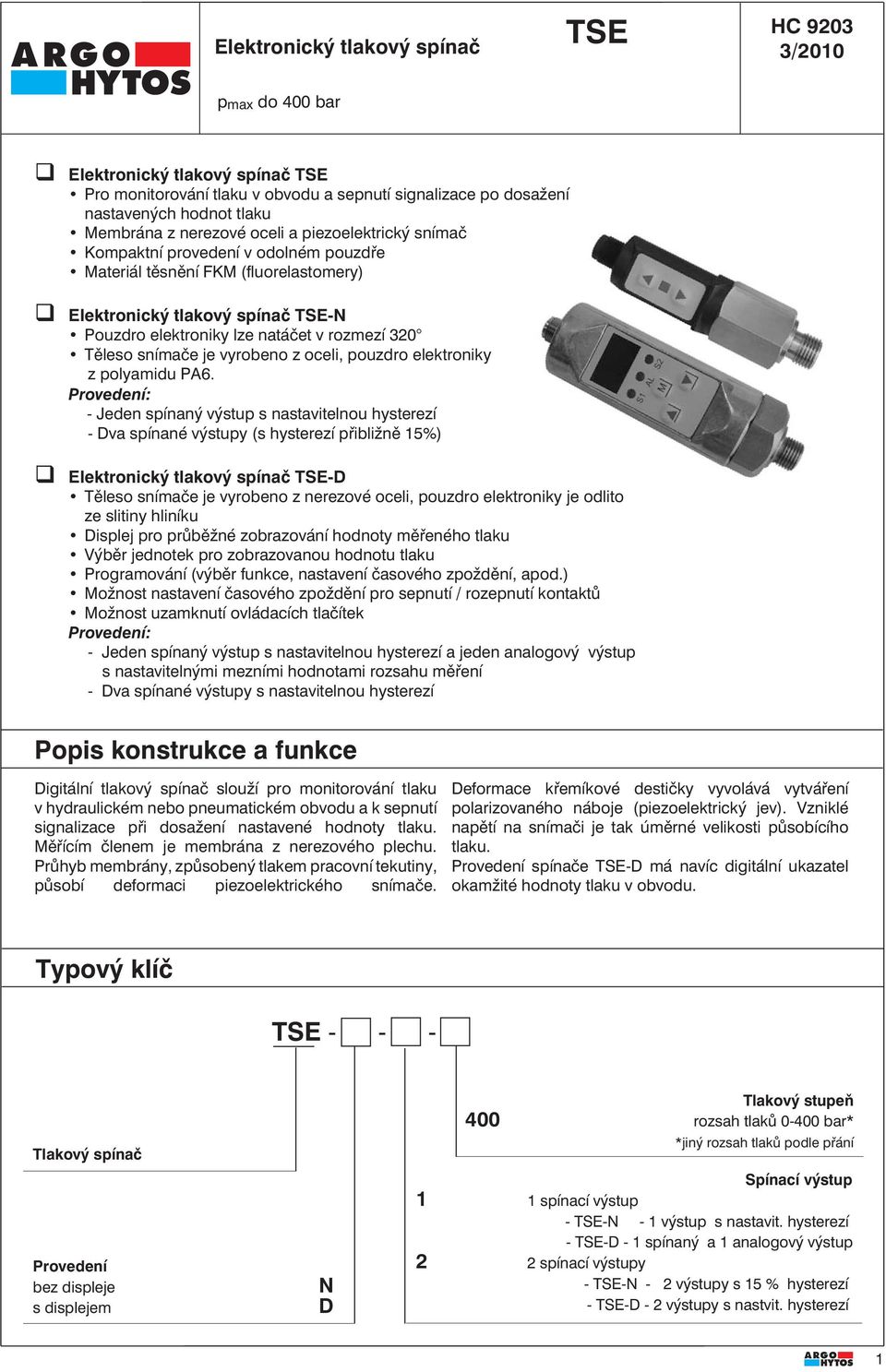

1 Elektronický tlakový spínač TSE HC 90 /010 p max do 400 bar Elektronický tlakový spínač TSE Pro monitorování tlaku v obvodu a sepnutí signalizace po dosažení nastavených hodnot tlaku Membrána z nerezové oceli a piezoelektrický snímač Kompaktní provedení v odolném pouzdře Materiál těsnění FKM (fluorelastomery) Elektronický tlakový spínač TSE-N Pouzdro elektroniky lze natáčet v rozmezí 0 Těleso snímače je vyrobeno z oceli, pouzdro elektroniky z polyamidu PA6. Provedení: - Jeden spínaný výstup s nastavitelnou hysterezí - Dva spínané výstupy (s hysterezí přibližně 15%) Elektronický tlakový spínač TSE-D Těleso snímače je vyrobeno z nerezové oceli, pouzdro elektroniky je odlito ze slitiny hliníku Displej pro průběžné zobrazování hodnoty měřeného tlaku Výběr jednotek pro zobrazovanou hodnotu tlaku Programování (výběr funkce, nastavení časového zpoždění, apod.) Možnost nastavení časového zpoždění pro sepnutí / rozepnutí kontaktů Možnost uzamknutí ovládacích tlačítek Provedení: - Jeden spínaný výstup s nastavitelnou hysterezí a jeden analogový výstup s nastavitelnými mezními hodnotami rozsahu měření - Dva spínané výstupy s nastavitelnou hysterezí Popis konstrukce a funkce Digitální tlakový spínač slouží pro monitorování tlaku v hydraulickém nebo pneumatickém obvodu a k sepnutí signalizace při dosažení nastavené hodnoty tlaku. Měřícím členem je membrána z nerezového plechu. Průhyb membrány, způsobený tlakem pracovní tekutiny, působí deformaci piezoelektrického snímače. Deformace křemíkové destičky vyvolává vytváření polarizovaného náboje (piezoelektrický jev). Vzniklé napětí na snímači je tak úměrné velikosti působícího tlaku. Provedení spínače TSE-D má navíc digitální ukazatel okamžité hodnoty tlaku v obvodu. Typový klíč TSE Tlakový spínač Provedení bez displeje s displejem N D Tlakový stupeň 400 rozsah tlaků bar* *jiný rozsah tlaků podle přání Spínací výstup 1 1 spínací výstup - TSE-N - 1 výstup s nastavit. hysterezí - TSE-D - 1 spínaný a 1 analogový výstup spínací výstupy - TSE-N - výstupy s 15 % hysterezí - TSE-D - výstupy s nastvit. hysterezí 1

2 HC 90 Základní parametry Provedení spínače N D Připojovací závit G1/4 Měřící rozsah bar Tlaková kapalina Minerální olej (HL, HLP) podle DIN 5154 Rozsah provozních teplot okolí C Rozah provozní teploty kapaliny C Rozah provozní teploty ekektroniky C Stupeň elektrického krytí podle EN 6059 IP 65 Stupeň ochrany III Chyba měření vlivem teploty ± 0, % z celkového rozsahu / 10K Opakovatelnost měření % +/- 1 z celkového rozsahu +/- 0,1 z celkového rozsahu Hmotnost g ca. 150 ca. 00 Elektrické parametry Napájecí napětí V DC Konektor elektrického napájení 4- pólový konektor, M1x1 Spínací kontakt (PNP tranzistor) max. 00 ma, 100 Hz max. 500 ma, 100 Hz Nastavitelné zpoždění sepnutí / rozepnutí kontaktů s --- 0,0... 9,9 Frekvence měření s Analogový výstup Proudový výstup ma Přípustné zatížení ma max. RI = (Ub-1V) / 0 ma Vliv zátěže Takt aktualizace ms RI = 600 Ohm při Ub = 4V DC 0,% / Max. proudové zatížení ma max. 10 Nastavitelný rozsah % v rozsahu měření Displej -znakový LED červený, výška znaků 10 mm Napájení ma 50 (bez zátěže) Maximální úroveň vibrací 10 g / 0-00 Hz Maximální úroveň rázů 100 g / 11 ms Schéma elektrického zapojení TSE-N 1 spínací výstup spínací výstupy V +Ub 1 +Ub 4-pólový konektor M1x1 4 0, A max 4 0, A max SP1 0, A max SP SP1 0 V 0V 1- hnědá - bílá - modrá 4- černá

3 Rozměrový náčrt rozměry v mm HC 90 těsnění DIN 869 T LED T1 6HR 4 18,9 G1/4 M1x Programování tlakového spínače TSE-N a) Spínač s jednou nastavitelnou hodnotou tlaku pro sepnutí a nastavitelnou hysterezí Aktivace programování Stiskněte obě tlačítka (T1, T) po dobu 4 Nastavení hodnoty tlaku pro sepnutí kontaktů (SP) Nastavení hodnoty tlaku pro rozepnutí kontaktů (RS) Zrušení nastavené hodnoty tlaku pro sepnutí kontaktů (SP) Zrušení nastavené hodnoty tlaku pro rozepnutí kontaktů (RS) Chybové hlášení Stiskněte tlačítko T1 po dobu 4 Tlakový spínač přejímá aktuální hodnotu tlaku v obvodu. Stiskněte tlačítko T po dobu 4 Tlakový spínač přejímá aktuální hodnotu tlaku v obvodu. Připojte tlakový spínač ke zdroji elektrického napájení při stisknutém tlačítku T1. Stiskněte tlačítka T1 a T po dobu 4 Připojte tlakový spínač ke zdroji elektrického napájení při stisknutém tlačítku T. Stiskněte tlačítka T1 a T po dobu 4 LED bliká střídavě červeně a zeleně po dobu 1 s, kdy lze nastavit potřebnou hodnotu. Potom se vrací spínač do základního režimu a LED svítí zeleně. LED svítí 4 s červeně. LED třikrát červeně blikne, poté je nová hodnota uložena do paměti. LED potom svítí zeleně. LED svítí 4 s zeleně. LED třikrát zeleně blikne, poté je nová hodnota uložena do paměti. LED potom svítí zeleně. LED bliká 1 s v poměru červená zelená 1:. LED potom svítí zeleně LED bliká 1 s v poměru zelená - červená 1:. LED potom svítí zeleně LED bliká střídavě zeleně a červeně Poznámka: Připojení elektrického napájení je indikováno zeleně svítící LED. Sepnutí kontaktů není vizuálně indikováno. - pro funkci sepnutí při stoupajícím tlaku se volí SP RS - pro funkci sepnutí při klesajícím tlaku se volí SP RS

4 HC 90 Programování tlakového spínače TSE-N b) Spínač se dvěma nastavitelnými hodnotami tlaku pro sepnutí Aktivace programování Stiskněte obě tlačítka (T1, T) po dobu 4 Nastavení 1. hodnoty tlaku pro sepnutí kontaktů (SP1) Nastavení. hodnoty tlaku pro sepnutí kontaktů (SP) Zrušení 1. nastavené hodnoty tlaku pro sepnutí (SP1) Zrušení. nastavené hodnoty tlaku pro sepnutí (SP) Chybové hlášení Stiskněte tlačítko T1 po dobu 4 Tlakový spínač přejímá aktuální hodnotu tlaku v obvodu. Stiskněte tlačítko T po dobu 4 Tlakový spínač přejímá aktuální hodnotu tlaku v obvodu. Připojte tlakový spínač ke zdroji elektrického napájení při stisknutém tlačítku T1. Stiskněte tlačítka T1 a T po dobu 4 Připojte tlakový spínač ke zdroji elektrického napájení při stisknutém tlačítku T. Stiskněte tlačítka T1 a T po dobu 4 LED bliká střídavě červeně a zeleně po dobu 1 s, kdy lze nastavit potřebnou hodnotu. Potom se vrací spínač do základního režimu a LED svítí zeleně. LED svítí 4 s červeně. LED třikrát červeně blikne, poté je nová hodnota uložena do paměti. LED potom svítí zeleně. LED svítí 4 s zeleně. LED třikrát zeleně blikne, poté je nová hodnota uložena do paměti. LED potom svítí zeleně. LED bliká 1 s v poměru červená zelená 1:. LED potom svítí zeleně LED bliká 1 s v poměru zelená - červená 1:. LED potom svítí zeleně LED bliká střídavě zeleně a červeně Poznámka: Hystereze pro rozepnutí kontaktů 15%, použita funkce sepnutí při stoupajícím tlaku. Objednací číslo Rozsah tlaků bar 1 spínací výstup s nastavitelnou hysterezí spínací výstupy s 15 % hysterezí Příslušenství Popis Objednací číslo Konektorová nástrčka M1x1, 4-pólová, se šroubovými svorkami, úhlová Konektorová nástrčka M1x1, 4-pólová, se šroubovými svorkami, rovná

5 16,7 bar Schéma elektrického zapojení TSE-D HC 90 1 spínací výstup spínací výstupy V +Ub 1 +Ub 4-pólový konektor M1x1 4 0,5 A max 4 0,5 A max SP1 0,5 A max SP SP1 4-0mA 0V 0V 1- hnědá - bílá - modrá 4- černá Rozměrový náčrt rozměry v mm těsnění DIN 869 LED: Al - (žlutá) - chybová hlášení S1 - (zelená) - spínání hodnoty 1 S - (zelená) - spínání hodnoty 6HR6 G1/4 M1x Programování tlakového spínače TSE-D 1 Vstup do nabídky Změna dialogového okna Aktivace dialogového okna pro nastavení hodnoty nebo zvolení funkce 4 Nastavení hodnoty 5 Nastavení funkce 6 Aktivace zámku tlačítek 7 Zámek je aktivní Po zapnutí elektrického napájení stiskněte tlačítko M pro vstup do nabídky parametrů a funkcí. Vyhledejte požadovanou funkci / nastavení parametrů pomocí tlačítek se šipkami. (Zobrazované kódy funkcí najdete v tabulce.) Aktivujte vybrané dialogové okno stisknutím tlačítka M pro provedení požadované změny hodnoty nebo funkce. Zvolte jednotlivé číslice pomocí tlačítka M (aktivní pozice bliká). Nastavte pomocí tlačítek se šipkami numerickou hodnotu a potvrte ji tlačítkem M. Je-li nastavená hodnota mimo povolený rozsah, vrátí se systém k předchozí hodnotě. Vyberte funkci (např. jednotku měřených hodnot) pomocí tlačítek se šipkami a potvrte výběr tlačítkem M. Stiskněte současně obě tlačítka se šipkami na 5s. Během této doby se hodnota na displeji nesmí změnit. Po aktivaci zámku se objeví na displeji "Lu0". Hodnota nebo funkce je zobrazena na displeji, ale nelze ji změnit. Na displeji se zobrazí nápis LOK při pokusu o změnu. 8 Deaktivace zámku tlačítek Stiskněte současně obě tlačítka se šipkami na 5s. Během této doby se hodnota na displeji nesmí změnit. Po deaktivaci zámku se objeví na displeji Lu. 9 Ukončení programování Stiskněte na 5s tlačítko M. Spínač se vrátí do režimu měření. 10 Automatický návrat do režimu měření Po dvou minutách od posledního nastavení se spínač automaticky vrací do režimu měření. Nepotvrzené změny budou ignorovány. 5

6 HC 90 Přehled položek nabídky Symbol Hodnota Popis funkce Displej zobrazuje aktuální naměřenou hodnotu tlaku ACt S I Und SP I Po stisknutí tlačítka M signalizuje spínač vstup do nabídky a možnost nového nastavení aktualizace. Nyní se můžete pomocí tlačítek se šipkami pohybovat v nabídce. Výběr jednotky pro zobrazované hodnoty nbr = mbar PSH = PSI x 10 hpo = hpa bor = bar PS I = PSI npo = bar Zobrazování jednotky na displeji on = zobrazování je aktivováno (jednotka se zobrazuje po 0 vteřinách) off = zobrazování jednotky je vypnuto Výběr funkce spínače u In = technologie oken Kontakty SP1 jsou sepnuté v intervalu nastavených hodnot ON1 OF1, při nastavení funkce HFS, nebo jsou v tomto intervalu vypnuté, při nastavení funkce LFS. Std = standardní vyhodnocení Při nárůstu tlaku v obvodu kontakty SP1 sepnou při dosažení nastavené hodnoty ON1 a rozepnou při poklesu tlaku na nastavenou hodnotu OF1, při nastavení funkce HFS. Při nastavení funkce LFS jsou kontakty SP1 sepnuté až do dosažení hodnoty ON1, kdy rozpínají. Při poklesu tlaku na hodnotu OF1 opět sepnou. Err = chybný výstup (vyřazení kontaktů z činnosti) on I 0 XXX Nastavení hodnoty tlaku pro sepnutí kontaktu SP1 OF I 0 XXX Nastavení hodnoty tlaku pro rozepnutí kontaktu SP1 ds I dr I lu I 0.0 s.9.9 s 0.0 s.9.9 s Nastavení časového zpoždění sepnutí kontaktu SP1 v sekundách po dosažení nastavené hodnoty tlaku Nastavení časového zpoždění rozepnutí kontaktu SP1 v sekundách po dosažení nastavené hodnoty tlaku Záměna funkce výstupu SP1 spínače HFS ( high-level-fail-save) kontakt SP1 sepne po dosažení horní mezní hodnoty tlaku LFS (low-level-fail save) kontakt SP1 sepne po poklesu tlaku na dolní mezní hodnotu Poznámka: Po změně nastavení jednotek z PSI na bary a obráceně je nutné znovu nastavit hodnoty pro sepnutí a rozepnutí kontaktů. Pouze pro modely se dvěma spínacími kontakty SP Výběr funkce spínače u In = technologie oken Kontakty SP jsou sepnuté v intervalu nastavených hodnot ON OF, při nastavení funkce HFS, nebo jsou v tomto intervalu vypnuté, při nastavení funkce LFS. Std = standardní vyhodnocení Při nárůstu tlaku v obvodu kontakty SP sepnou při dosažení nastavené hodnoty ON a rozepnou při poklesu tlaku na nastavenou hodnotu OF, při nastavení funkce HFS. Při nastavení funkce LFS jsou kontakty SP sepnuté až do dosažení hodnoty ON, kdy rozpínají. Při poklesu tlaku na hodnotu OF opět sepnou. Err = chybný výstup (vyřazení kontaktů z činnosti) on 0 XXX Nastavení hodnoty tlaku pro sepnutí kontaktu SP OF 0 XXX Nastavení hodnoty tlaku pro rozepnutí kontaktu SP ds dr lu 0.0 s.9.9 s 0.0 s.9.9 s Nastavení časového zpoždění sepnutí kontaktu SP v sekundách po dosažení nastavené hodnoty tlaku Nastavení časového zpoždění rozepnutí kontaktu SP v sekundách po dosažení nastavené hodnoty tlaku Záměna funkce výstupu SP spínače HFS ( high-level-fail-save) kontakt SP sepne po dosažení horní mezní hodnoty tlaku LFS (low-level-fail save) kontakt SP sepne po poklesu tlaku na dolní mezní hodnotu 6

7 HC 90 Pouze pro modely s analogovým výstupem A0 0 XXX Zadání rozsahu analogového výstupu - počáteční hodnoty (např. 0 bar = 4 ma) R0F 0 XXX Zadání rozsahu analogového výstupu konečné hodnoty (např. 400 bar = 0 ma) (Poklesne-li tlak pod 5% měřícího rozsahu, analogový výstup se odpojí.) nah 0 XXX Zobrazení největší hodnoty "Max" (maximálně 15% rozsahu) CLr Err Smazání uložené maximální hodnoty NO = nesmazat YES = potvrzení smazání Chybová hlášení OH = žádná chyba nah = překročen rozsah měření v kladném směru n In = překročen rozsah měření v záporném směru SEn = chyba snímače SP I = chyba spínaného výstupu 1 SP = chyba spínaného výstupu dat = datová chyba PrC = chyba programu CAL = chyba kalibrace Ono = chyba analogového výstupu Poznámka: Po změně nastavení jednotek z PSI na bary a obráceně je nutné znovu nastavit hodnoty pro sepnutí a rozepnutí kontaktů. Objednací číslo Rozsah tlakú bar 1 spínací výstup a 1 analogový výstup ma spínací výstupy Příslušenství Popis Objednací číslo Adaptér G1/4 s vnějším závitem G1/4 pro optimální nasměrování tlakového spínače Konektorová nástrčka M1x1,4-pólová, se šroubovými svorkami, úhlová Konektorová nástrčka M1x1,4-pólová, se šroubovými svorkami, rovná

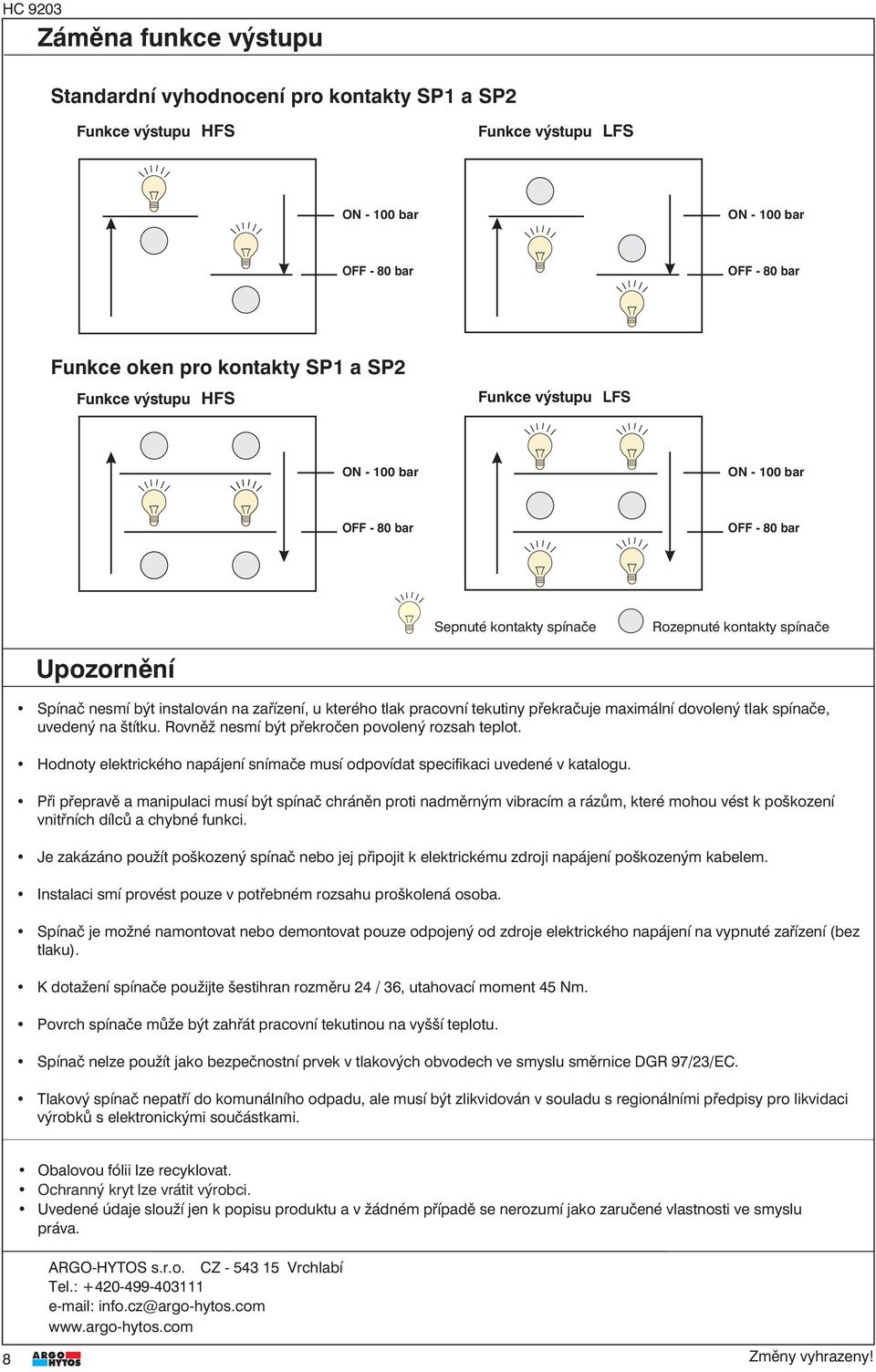

8 HC 90 Záměna funkce výstupu Standardní vyhodnocení pro kontakty SP1 a SP Funkce výstupu HFS Funkce výstupu LFS ON bar ON bar OFF - 80 bar OFF - 80 bar Funkce oken pro kontakty SP1 a SP Funkce výstupu HFS Funkce výstupu LFS ON bar ON bar OFF - 80 bar OFF - 80 bar Sepnuté kontakty spínače Rozepnuté kontakty spínače Upozornění Spínač nesmí být instalován na zařízení, u kterého tlak pracovní tekutiny překračuje maximální dovolený tlak spínače, uvedený na štítku. Rovněž nesmí být překročen povolený rozsah teplot. Hodnoty elektrického napájení snímače musí odpovídat specifikaci uvedené v katalogu. Při přepravě a manipulaci musí být spínač chráněn proti nadměrným vibracím a rázům, které mohou vést k poškození vnitřních dílců a chybné funkci. Je zakázáno použít poškozený spínač nebo jej připojit k elektrickému zdroji napájení poškozeným kabelem. Instalaci smí provést pouze v potřebném rozsahu proškolená osoba. Spínač je možné namontovat nebo demontovat pouze odpojený od zdroje elektrického napájení na vypnuté zařízení (bez tlaku). K dotažení spínače použijte šestihran rozměru 4 / 6, utahovací moment 45 Nm. Povrch spínače může být zahřát pracovní tekutinou na vyšší teplotu. Spínač nelze použít jako bezpečnostní prvek v tlakových obvodech ve smyslu směrnice DGR 97//EC. Tlakový spínač nepatří do komunálního odpadu, ale musí být zlikvidován v souladu s regionálními předpisy pro likvidaci výrobků s elektronickými součástkami. Obalovou fólii lze recyklovat. Ochranný kryt lze vrátit výrobci. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. 8 ARGO-HYTOS s.r.o. CZ Vrchlabí Tel.: info.cz@argo-hytos.com Změny vyhrazeny!
