1 Detaily napojení střešních oken Ing. arch. Zdeněk Dvořák 1

2 2

3 Výběr vhodného střešního okna Tepelné parametry dle druhu stavby Typ otevírání a ovládání v závislosd na výšce osazení Výběr materiálu profilu okenního křídla a rámu Velikost okna prosvětlení 3

4 Výběr typu otevírání a ovládání 4

5 Výběr typu otevírání a ovládání Kyvné R4. nebo R6. Výsuvně kyvné R7. Výklopné/kyvné R8. Kyvné 5

6 Výběr dle tepelných parametrů Tepelně technická norma ČSN Z1:2012 udává minimální požadované hodnoty, které výrobky musí splnit, dále doporučené hodnoty a doporučené hodnoty pro pasivní domy. Je nutné držet stejnou hladinu u všech konstrukcí, jinak některá z konstrukcí enormě zhorší celou stavbu (obvodová stěna, okno, střecha, střešní okno). 6

7 Výběr dle tepelných parametrů Konstrukce navržená na požadované hodnoty Stěna cihlová s U = 0,3 W/m 2 K (např. Porotherm 38 S Profi) - splní např. 380mm tlustá stěna cihelného bloku, bez dodatečné izolace Střecha se sklonem do 45 U = 0,24 W/m 2 K (např. Unifit 037 od KnaufInsulation) - v reálné konstrukci s krokvemi mm tepelné izolace Střešní okno se sklonem do 45 U w = 1,4 W/m 2 K (např. Velux GZL 1050) - splní většina střešních oken 7

380mm tlustá stěna cihelného bloku, bez dodatečné izolace Střecha se sklonem do 45 U = 0,24 W/m 2 K (např.

8 Výběr dle tepelných parametrů Konstrukce navržená na doporučené normové hodnoty Stěna cihlová s U = 0,25 W/m 2 K (např. Porotherm 30 Profi + EPS 100 mm) - splní např. 300 mm tlustá stěna cihelného bloku s EPS izolací 100 mm Střecha se sklonem do 45 U = 0,16 W/m 2 K (např. Unifit 035 od KnaufInsulation) - v reálné konstrukci s krokvemi mm tepelné izolace pod nimi Střešní okno se sklonem do 45 U w = 1,1 W/m 2 K - splní většina střešních oken zasklená trojsklem - ve dvojskle splní pouze např. Roto Q-4 H2C, Roto WDF R65T 8

300 mm tlustá stěna cihelného bloku s EPS izolací 100 mm Střecha se sklonem do 45 U = 0,16 W/m 2 K (např.

9 Výběr dle tepelných parametrů Konstrukce navržená na doporučené hodnoty pro pasivní stavby Stěna cihlová s U = 0,18 W/m 2 K (např. Porotherm 30 Profi + EPS 150 mm) - splní např. 300mm tlustá stěna cihelného bloku s EPS izolací 150 mm Střecha se sklonem do 45 U = 0,15 W/m 2 K (např. Unifit 032 od KnaufInsulation) - v reálné konstrukci 300 mm tepelné izolace mezi a pod krokvemi Střešní okno se sklonem do 45 U w = 0,9 W/m 2 K - splní střešní okna zasklená lepším trojsklem - např. Roto Q-4 H3C, Roto Designo WDF R69P, R89P 9

300mm tlustá stěna cihelného bloku s EPS izolací 150 mm Střecha se sklonem do 45 U = 0,15 W/m 2 K (např.

10 Výběr dle tepelných parametrů Konstrukce nejčastěji používané Stěna cihlová s U = 0,18 W/m 2 K - 300mm tlustá stěna cihelného bloku s EPS izolací 150 mm Střecha se sklonem do 45 U = 0,15 W/m 2 K mm tepelné izolace mezi a pod krokvemi, nebo 160 mm nadkrokevní PUR/PIR izolace Střešní okno se sklonem do 45 U w = 0,9 W/m 2 K???????????????? Běžnou praxí je bohužel okno s U w =1,4 W/m 2 K, v lepším případě s U w =1,3 W/m 2 K 10

tepelné izolace mezi a pod krokvemi, nebo 160 mm nadkrokevní PUR/PIR izolace Střešní okno se sklonem do 45

11 Výběr dle tepelných parametrů Důsledky podceňování významu střešních oken na stavbách 1. Tepelné ztráty střešním oknem 2. Kondenzace vzdušné vlhkost na střešním okně Střešní okno je na rozdíl od fasádního předsazeno před střešní konstrukci a je tedy mnohem více ochlazováno. Nezateplené rámy oken mají U f okolo 1,5 W/m 2 K, což je obrovský tepelný most v porovnání s tepelnými parametry celé střechy Nekvalitní střešní okno v porovnání s ostatními konstrukcemi je tepelným mostem a nejchladnějším bodem celé stavby Řešením je kvalitní střešní okno se zateplovacím blokem 11

12 Výběr dle tepelných parametrů Zateplovací blok U f = 1,3 W/m 2 K dvojsklo U w = 1,3 W/m2 K Nezateplený profil oken U f = běžně cca 1,5 W/m 2 K profil oken Roto Designo R4./R7. 12

13 Výběr dle tepelných parametrů Zateplovací blok profil oken Designo R6./R8. U f = 1,1 W/m 2 K dvojsklo U w = 1,2 1,1 W/m2 K trojsklo U w = 1,0-0,8 W/m2 K profil oken U f = 1,0 W/m 2 K dvojsklo U w = 1,1 W/m2 K trojsklo U w = 0,91-0,78 W/m2 K 13

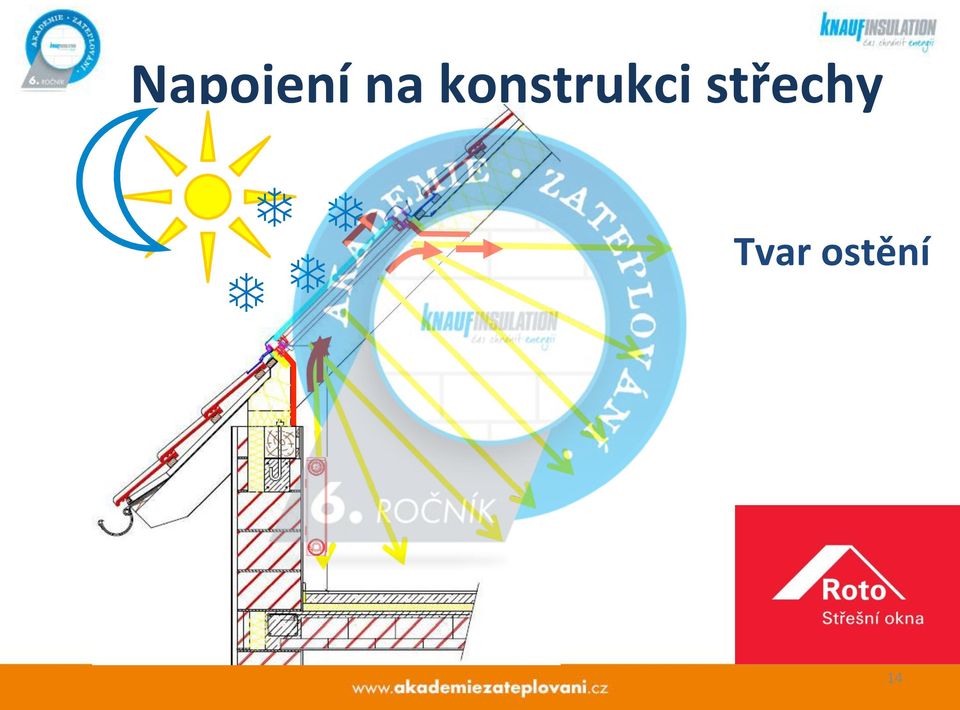

14 Napojení na konstrukci střechy T T T T Tvar ostění 14

15 Napojení na konstrukci střechy Tvar ostění 15

16 Napojení na konstrukci střechy Parozábrana 16

17 Napojení na konstrukci střechy Tepelná izolace 17

18 Napojení na konstrukci střechy Pojistná hydroizolace 18

19 Napojení na konstrukci střechy Lemování 19

20 Výměna střešních oken Nové střešní okno po provedení anhydritové podlahy 20

21 Výměna střešních oken Při výměně střešního okna lze opravit chyby v napojení na konstrukci a upravit ostění do správného tvaru. Současně je možno použít křídlo s vhodnějším typem otevírání. 21

22 Výměna střešních oken Je možná výměna bez poškození ostění??? 22

23 Výměna střešních oken 23

24 Výměna střešních oken 24

25 Výměna střešních oken 25

26 Děkuji za pozornost 26
