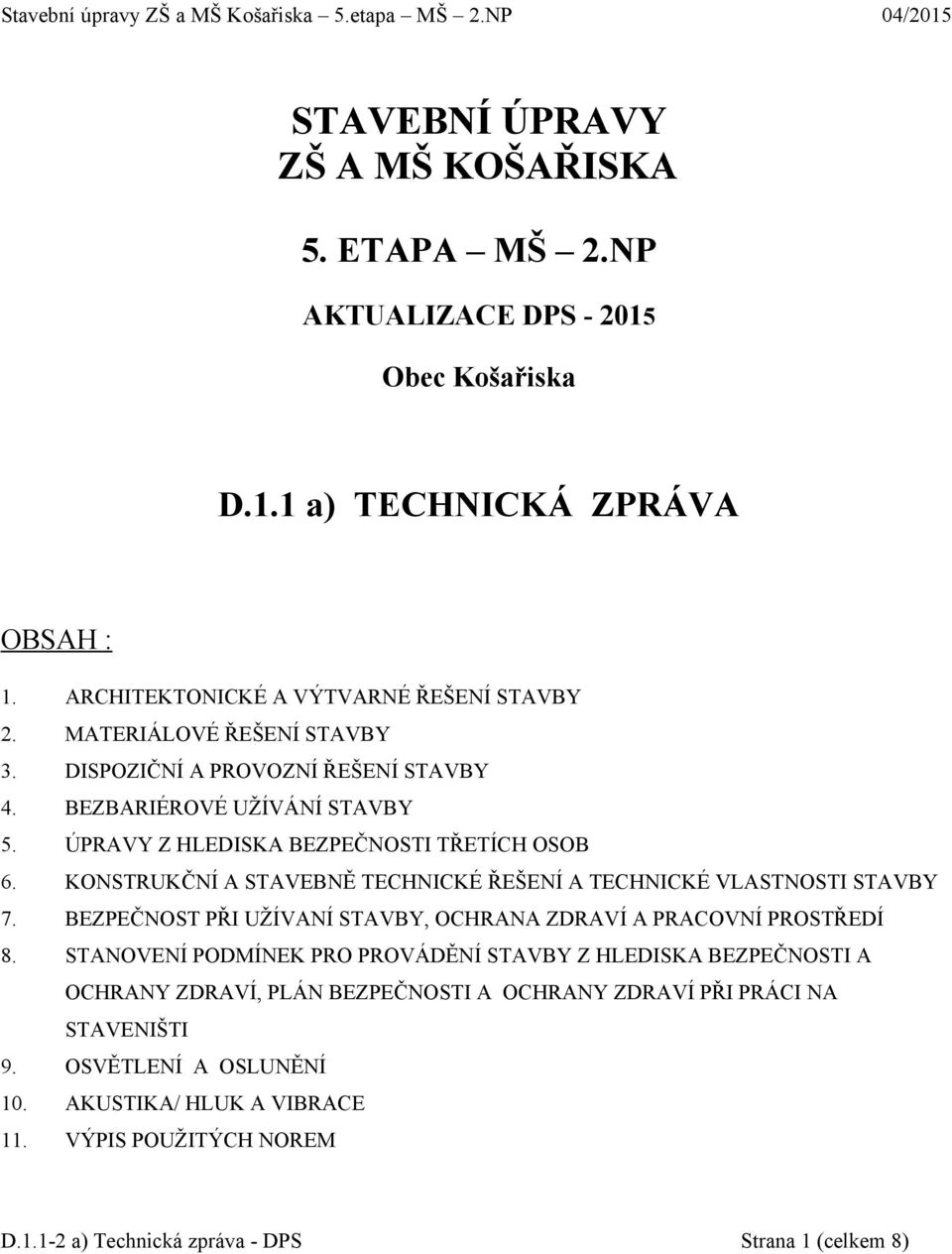

1 STAVEBNÍ ÚPRAVY ZŠ A MŠ KOŠAŘISKA 5. ETAPA MŠ 2.NP AKTUALIZACE DPS Obec Košařiska D.1.1 a) TECHNICKÁ ZPRÁVA OBSAH : 1. ARCHITEKTONICKÉ A VÝTVARNÉ ŘEŠENÍ STAVBY 2. MATERIÁLOVÉ ŘEŠENÍ STAVBY 3. DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ STAVBY 4. BEZBARIÉROVÉ UŽÍVÁNÍ STAVBY 5. ÚPRAVY Z HLEDISKA BEZPEČNOSTI TŘETÍCH OSOB 6. KONSTRUKČNÍ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A TECHNICKÉ VLASTNOSTI STAVBY 7. BEZPEČNOST PŘI UŽÍVANÍ STAVBY, OCHRANA ZDRAVÍ A PRACOVNÍ PROSTŘEDÍ 8. STANOVENÍ PODMÍNEK PRO PROVÁDĚNÍ STAVBY Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ, PLÁN BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI NA STAVENIŠTI 9. OSVĚTLENÍ A OSLUNĚNÍ 10. AKUSTIKA/ HLUK A VIBRACE 11. VÝPIS POUŽITÝCH NOREM D a) Technická zpráva - DPS Strana 1 (celkem 8)

2 1. ARCHITEKTONICKÉ A VÝTVARNÉ ŘEŠENÍ STAVBY, ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ Architektonické a výtvarné řešení bylo schváleno v rámci DSP. Stavební úpravy v rámci této etapy prací zahrnují realizaci střešního pultového vikýře v prostoru mateřské školy ve 2.NP. Toto řešení je povoleno platným stavebním povolením a je schváleno Správou CHKO Beskydy, Rožnov pod Radhoštěm. 2. MATERIÁLOVÉ ŘEŠENÍ STAVBY Stavební úpravy spočívají v odstranění stávajících nosných zdí v části navazující na hernu MŠ (stávající lehárna a sklad v podkroví MŠ). Provedením vikýře a nových SDK příček vznikne jiné dispoziční řešení této části budovy (zvětšená herna s lehárnou, menší sklady a kancelář pro učitelky). 2.a) Nosné a obvodové konstrukce Nová obvodová nosná zeď bude provedena v místě nového vikýře, a to nad stávající obvodovou zdí. Zeď bude provedena z cihelných tvárnic pevnosti P10 pro zdivo tl. 300 mm (např. POROTHERM) + zateplovací systém = kontaktní zateplovací systém ETICS tl. 150 mm s dřevěným roštem a obkladem fasády dřevěnými deskami ve svislém provedení (dtto jako obklad fasády školy nad vstupem do budovy nebo vikýře v prostoru ZŠ). Překlady nad otvory pro okna budou provedeny z ocelových nosníků II120, vzájemně svařených průběžných přes celý vikýř. Nad překlady nelze provést klasický železobetonový věnec, proto je navržen věnec spočívající v propojení překladu nad okny s konstrukcí střechy, zalitý betonem B20 + konstrukční výztuž (ocel ). Stávající nosná zeď mezi místnostmi 2.01 a 2.02 bude vybouraná v prostoru zůstanou pouze 2 nosné sloupy ŽB skeletové konstrukce. Dále bude částečně vybouraní zerď tl. 250 mm mezi stávajícími místnostmi 2.01 a 2.04, kde je navržen nový vikýř. Před vybouráním této zdi je nutné osadit nosnou ocelovou konstrukci vikýře a teprve potom provést odstranění zdiva. Místnost č zůstane beze změn. 2.b) Příčky Nové příčky budou provedeny ze sádrokartonu: tl. 75 mm (např. RIGIPS b) v místě nového vikýře - mezi hernou MŠ 2.01 a sklady 2.02 a 2.03 zděné příčky nebudou prováděny 2.c) Konstrukce vikýře Konstrukce je navržena ocelová podrobnosti viz. Výkres krovu a Výkres Půdorys 2.NP nový stav. Nová ocelová konstrukce vikýře navazuje na stávající ocelovou konstrukci střechy jsou navrženy boční a vnitřní nosníky vikýře, které jsou uloženy na nové obvodové nosné zdi a na ocelové nosné konstrukci střechy (viz. Výkres krovu). Krokve na ocelové nosné konstrukci jsou navržené dřevěné (další vrstvy skladby střechy jsou popsány v části Skladba střechy ). D a) Technická zpráva - DPS Strana 2 (celkem 8)

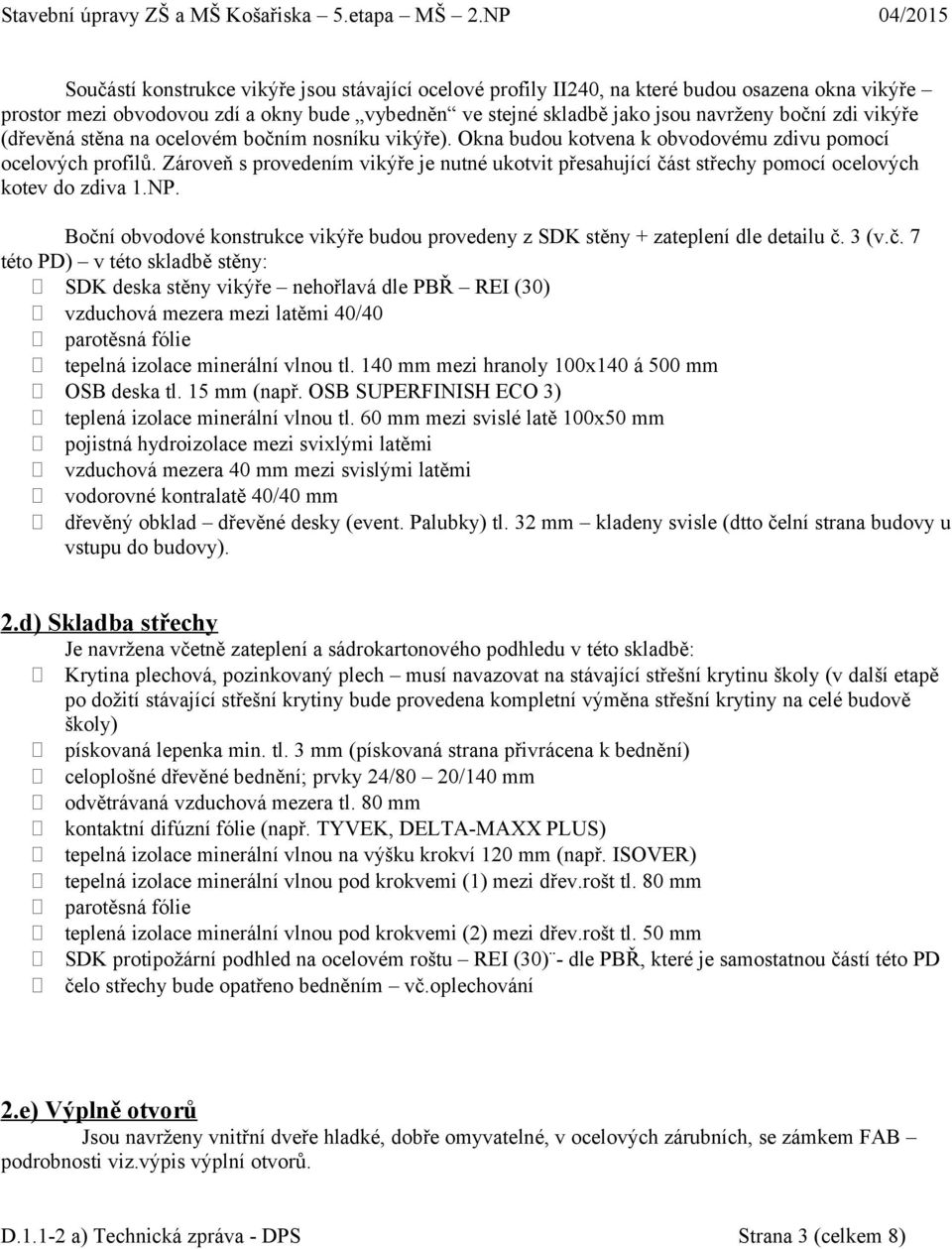

3 Součástí konstrukce vikýře jsou stávající ocelové profily II240, na které budou osazena okna vikýře prostor mezi obvodovou zdí a okny bude vybedněn ve stejné skladbě jako jsou navrženy boční zdi vikýře (dřevěná stěna na ocelovém bočním nosníku vikýře). Okna budou kotvena k obvodovému zdivu pomocí ocelových profilů. Zároveň s provedením vikýře je nutné ukotvit přesahující část střechy pomocí ocelových kotev do zdiva 1.NP. Boční obvodové konstrukce vikýře budou provedeny z SDK stěny + zateplení dle detailu č. 3 (v.č. 7 této PD) v této skladbě stěny: SDK deska stěny vikýře nehořlavá dle PBŘ REI (30) vzduchová mezera mezi latěmi 40/40 parotěsná fólie tepelná izolace minerální vlnou tl. 140 mm mezi hranoly 100x140 á 500 mm OSB deska tl. 15 mm (např. OSB SUPERFINISH ECO 3) teplená izolace minerální vlnou tl. 60 mm mezi svislé latě 100x50 mm pojistná hydroizolace mezi svixlými latěmi vzduchová mezera 40 mm mezi svislými latěmi vodorovné kontralatě 40/40 mm dřevěný obklad dřevěné desky (event. Palubky) tl. 32 mm kladeny svisle (dtto čelní strana budovy u vstupu do budovy). 2.d) Skladba střechy Je navržena včetně zateplení a sádrokartonového podhledu v této skladbě: Krytina plechová, pozinkovaný plech musí navazovat na stávající střešní krytinu školy (v další etapě po dožití stávající střešní krytiny bude provedena kompletní výměna střešní krytiny na celé budově školy) pískovaná lepenka min. tl. 3 mm (pískovaná strana přivrácena k bednění) celoplošné dřevěné bednění; prvky 24/80 20/140 mm odvětrávaná vzduchová mezera tl. 80 mm kontaktní difúzní fólie (např. TYVEK, DELTA-MAXX PLUS) tepelná izolace minerální vlnou na výšku krokví 120 mm (např. ISOVER) tepelná izolace minerální vlnou pod krokvemi (1) mezi dřev.rošt tl. 80 mm parotěsná fólie teplená izolace minerální vlnou pod krokvemi (2) mezi dřev.rošt tl. 50 mm SDK protipožární podhled na ocelovém roštu REI (30) - dle PBŘ, které je samostatnou částí této PD čelo střechy bude opatřeno bedněním vč.oplechování 2.e) Výplně otvorů Jsou navrženy vnitřní dveře hladké, dobře omyvatelné, v ocelových zárubních, se zámkem FAB podrobnosti viz.výpis výplní otvorů. D a) Technická zpráva - DPS Strana 3 (celkem 8)

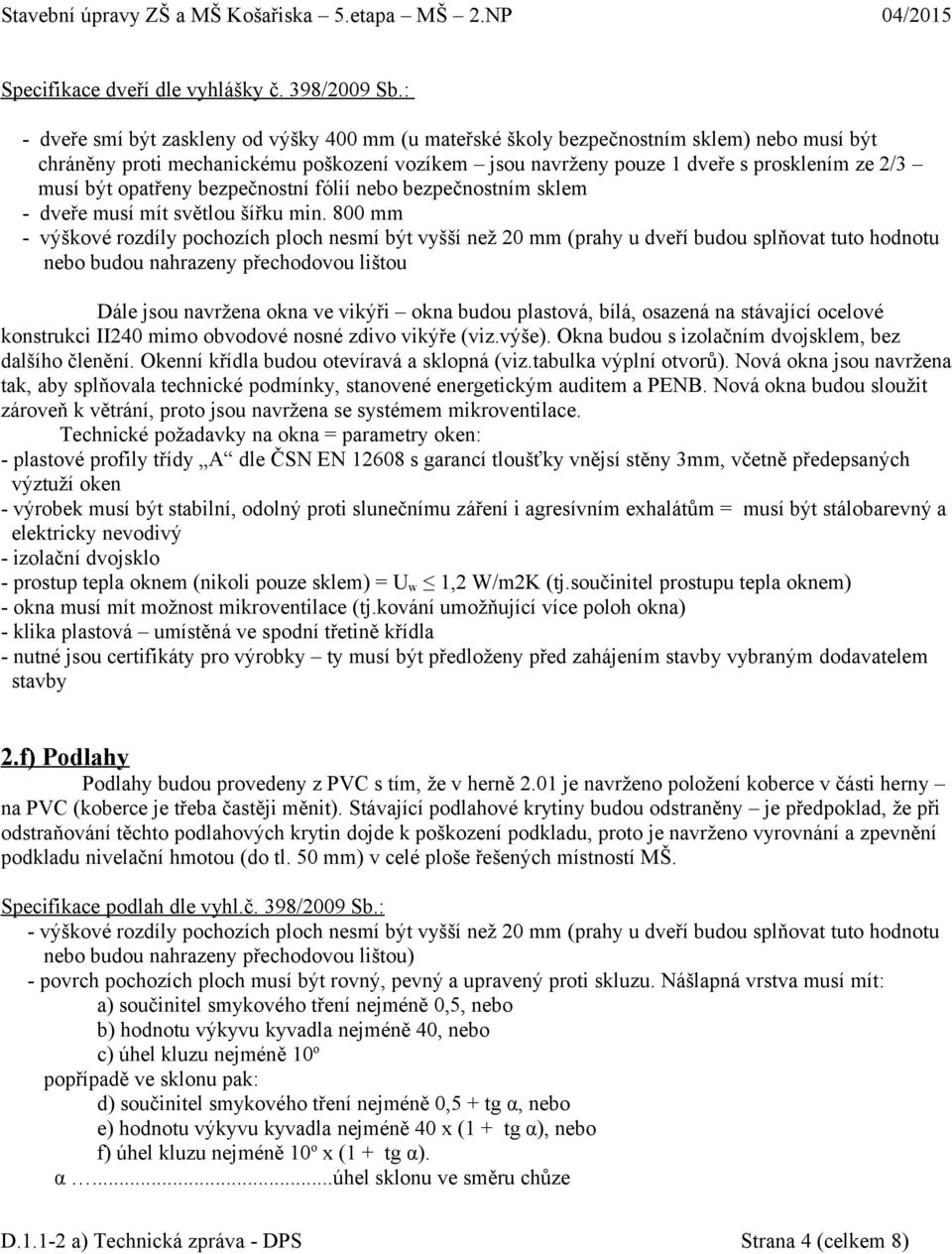

4 Specifikace dveří dle vyhlášky č. 398/2009 Sb.: - dveře smí být zaskleny od výšky 400 mm (u mateřské školy bezpečnostním sklem) nebo musí být chráněny proti mechanickému poškození vozíkem jsou navrženy pouze 1 dveře s prosklením ze 2/3 musí být opatřeny bezpečnostní fólií nebo bezpečnostním sklem - dveře musí mít světlou šířku min. 800 mm - výškové rozdíly pochozích ploch nesmí být vyšší než 20 mm (prahy u dveří budou splňovat tuto hodnotu nebo budou nahrazeny přechodovou lištou Dále jsou navržena okna ve vikýři okna budou plastová, bílá, osazená na stávající ocelové konstrukci II240 mimo obvodové nosné zdivo vikýře (viz.výše). Okna budou s izolačním dvojsklem, bez dalšího členění. Okenní křídla budou otevíravá a sklopná (viz.tabulka výplní otvorů). Nová okna jsou navržena tak, aby splňovala technické podmínky, stanovené energetickým auditem a PENB. Nová okna budou sloužit zároveň k větrání, proto jsou navržena se systémem mikroventilace. Technické požadavky na okna = parametry oken: - plastové profily třídy A dle ČSN EN s garancí tloušťky vnějsí stěny 3mm, včetně předepsaných výztuží oken - výrobek musí být stabilní, odolný proti slunečnímu záření i agresívním exhalátům = musí být stálobarevný a elektricky nevodivý - izolační dvojsklo - prostup tepla oknem (nikoli pouze sklem) = U w 1,2 W/m2K (tj.součinitel prostupu tepla oknem) - okna musí mít možnost mikroventilace (tj.kování umožňující více poloh okna) - klika plastová umístěná ve spodní třetině křídla - nutné jsou certifikáty pro výrobky ty musí být předloženy před zahájením stavby vybraným dodavatelem stavby 2.f) Podlahy Podlahy budou provedeny z PVC s tím, že v herně 2.01 je navrženo položení koberce v části herny na PVC (koberce je třeba častěji měnit). Stávající podlahové krytiny budou odstraněny je předpoklad, že při odstraňování těchto podlahových krytin dojde k poškození podkladu, proto je navrženo vyrovnání a zpevnění podkladu nivelační hmotou (do tl. 50 mm) v celé ploše řešených místností MŠ. Specifikace podlah dle vyhl.č. 398/2009 Sb.: - výškové rozdíly pochozích ploch nesmí být vyšší než 20 mm (prahy u dveří budou splňovat tuto hodnotu nebo budou nahrazeny přechodovou lištou) - povrch pochozích ploch musí být rovný, pevný a upravený proti skluzu. Nášlapná vrstva musí mít: a) součinitel smykového tření nejméně 0,5, nebo b) hodnotu výkyvu kyvadla nejméně 40, nebo c) úhel kluzu nejméně 10 o popřípadě ve sklonu pak: d) součinitel smykového tření nejméně 0,5 + tg α, nebo e) hodnotu výkyvu kyvadla nejméně 40 x (1 + tg α), nebo f) úhel kluzu nejméně 10 o x (1 + tg α). α...úhel sklonu ve směru chůze D a) Technická zpráva - DPS Strana 4 (celkem 8)

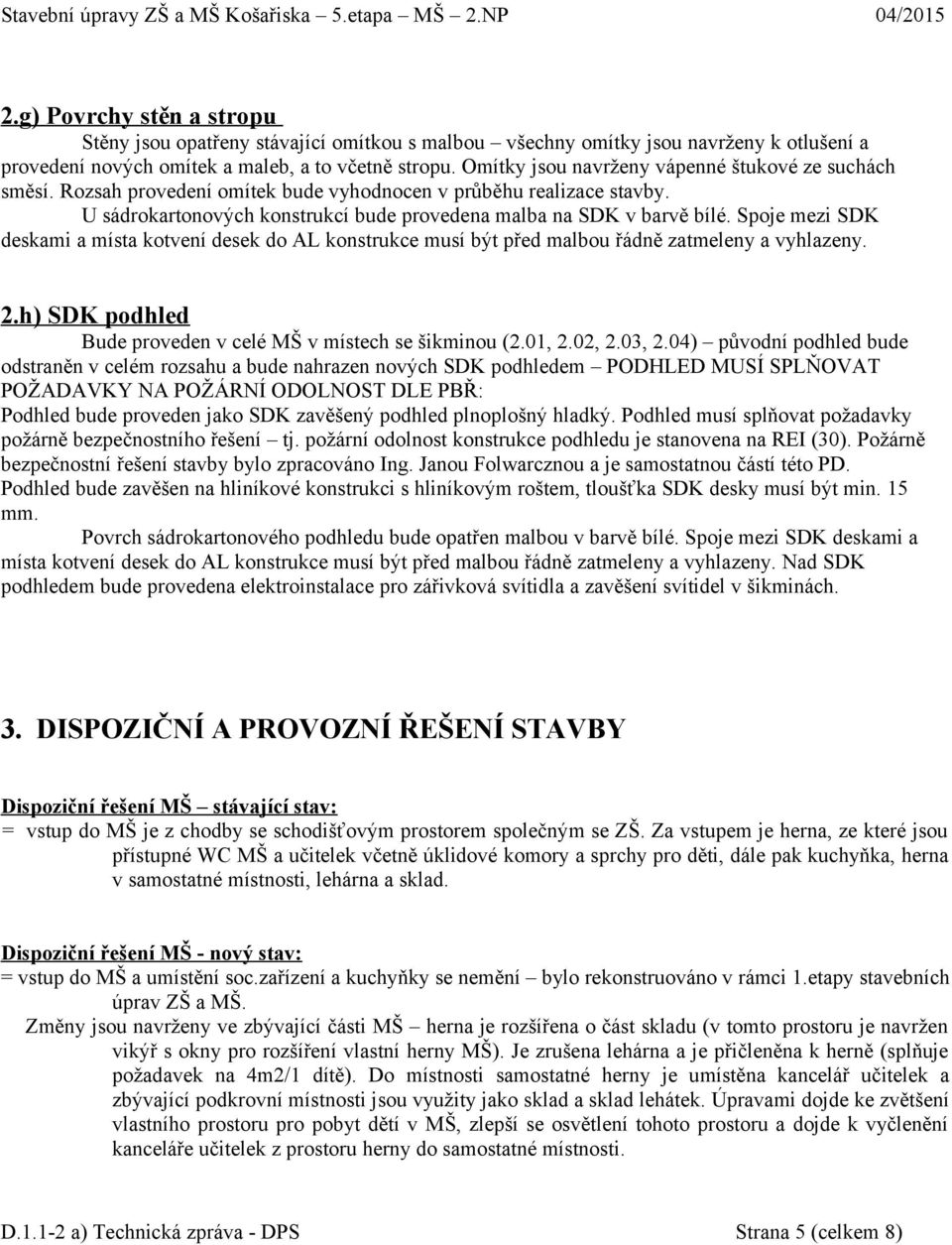

5 2.g) Povrchy stěn a stropu Stěny jsou opatřeny stávající omítkou s malbou všechny omítky jsou navrženy k otlušení a provedení nových omítek a maleb, a to včetně stropu. Omítky jsou navrženy vápenné štukové ze suchách směsí. Rozsah provedení omítek bude vyhodnocen v průběhu realizace stavby. U sádrokartonových konstrukcí bude provedena malba na SDK v barvě bílé. Spoje mezi SDK deskami a místa kotvení desek do AL konstrukce musí být před malbou řádně zatmeleny a vyhlazeny. 2.h) SDK podhled Bude proveden v celé MŠ v místech se šikminou (2.01, 2.02, 2.03, 2.04) původní podhled bude odstraněn v celém rozsahu a bude nahrazen nových SDK podhledem PODHLED MUSÍ SPLŇOVAT POŽADAVKY NA POŽÁRNÍ ODOLNOST DLE PBŘ: Podhled bude proveden jako SDK zavěšený podhled plnoplošný hladký. Podhled musí splňovat požadavky požárně bezpečnostního řešení tj. požární odolnost konstrukce podhledu je stanovena na REI (30). Požárně bezpečnostní řešení stavby bylo zpracováno Ing. Janou Folwarcznou a je samostatnou částí této PD. Podhled bude zavěšen na hliníkové konstrukci s hliníkovým roštem, tloušťka SDK desky musí být min. 15 mm. Povrch sádrokartonového podhledu bude opatřen malbou v barvě bílé. Spoje mezi SDK deskami a místa kotvení desek do AL konstrukce musí být před malbou řádně zatmeleny a vyhlazeny. Nad SDK podhledem bude provedena elektroinstalace pro zářivková svítidla a zavěšení svítidel v šikminách. 3. DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ STAVBY Dispoziční řešení MŠ stávající stav: = vstup do MŠ je z chodby se schodišťovým prostorem společným se ZŠ. Za vstupem je herna, ze které jsou přístupné WC MŠ a učitelek včetně úklidové komory a sprchy pro děti, dále pak kuchyňka, herna v samostatné místnosti, lehárna a sklad. Dispoziční řešení MŠ - nový stav: = vstup do MŠ a umístění soc.zařízení a kuchyňky se nemění bylo rekonstruováno v rámci 1.etapy stavebních úprav ZŠ a MŠ. Změny jsou navrženy ve zbývající části MŠ herna je rozšířena o část skladu (v tomto prostoru je navržen vikýř s okny pro rozšíření vlastní herny MŠ). Je zrušena lehárna a je přičleněna k herně (splňuje požadavek na 4m2/1 dítě). Do místnosti samostatné herny je umístěna kancelář učitelek a zbývající podkrovní místnosti jsou využity jako sklad a sklad lehátek. Úpravami dojde ke zvětšení vlastního prostoru pro pobyt dětí v MŠ, zlepší se osvětlení tohoto prostoru a dojde k vyčlenění kanceláře učitelek z prostoru herny do samostatné místnosti. D a) Technická zpráva - DPS Strana 5 (celkem 8)

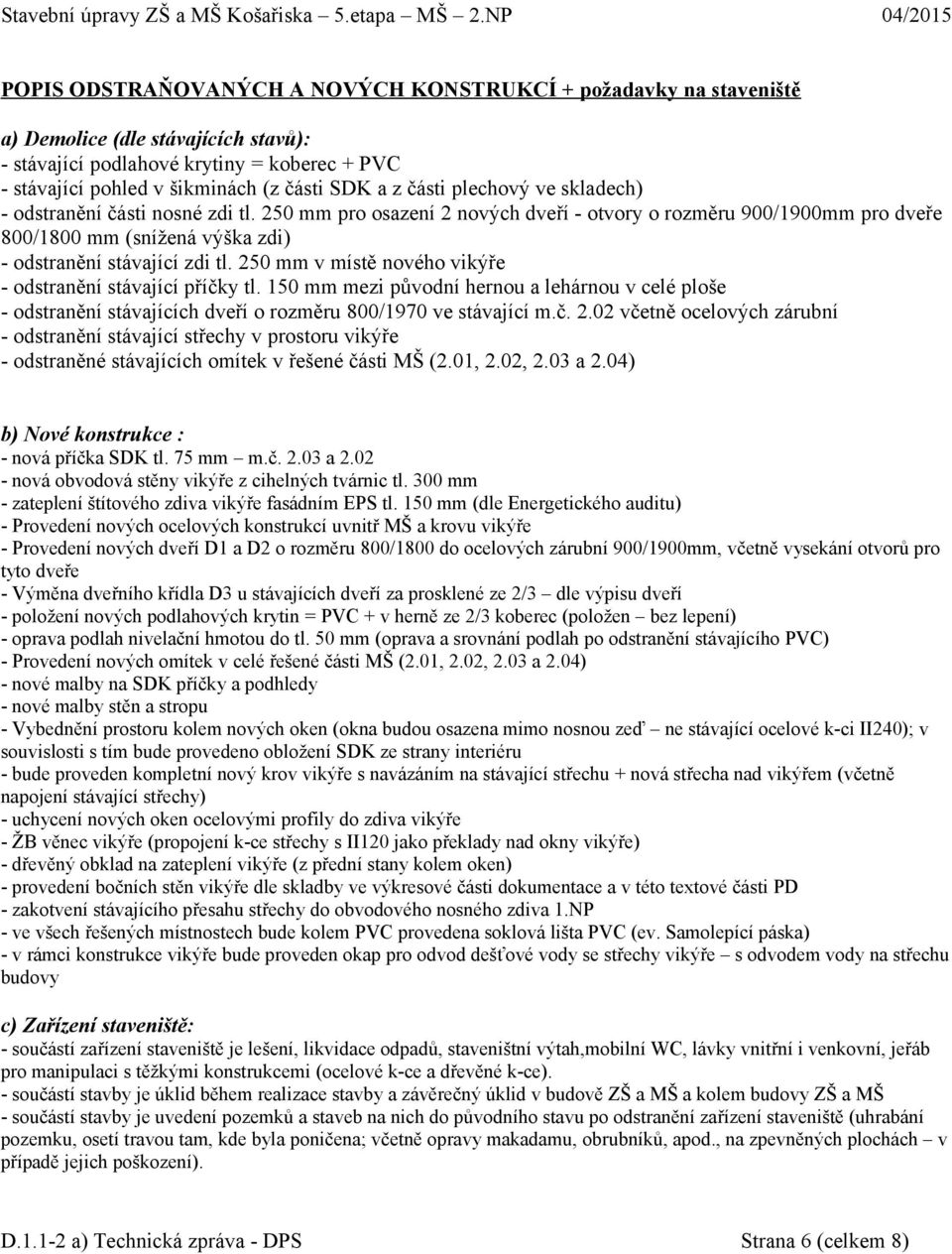

6 POPIS ODSTRAŇOVANÝCH A NOVÝCH KONSTRUKCÍ + požadavky na staveniště a) Demolice (dle stávajících stavů): - stávající podlahové krytiny = koberec + PVC - stávající pohled v šikminách (z části SDK a z části plechový ve skladech) - odstranění části nosné zdi tl. 250 mm pro osazení 2 nových dveří - otvory o rozměru 900/1900mm pro dveře 800/1800 mm (snížená výška zdi) - odstranění stávající zdi tl. 250 mm v místě nového vikýře - odstranění stávající příčky tl. 150 mm mezi původní hernou a lehárnou v celé ploše - odstranění stávajících dveří o rozměru 800/1970 ve stávající m.č včetně ocelových zárubní - odstranění stávající střechy v prostoru vikýře - odstraněné stávajících omítek v řešené části MŠ (2.01, 2.02, 2.03 a 2.04) b) Nové konstrukce : - nová příčka SDK tl. 75 mm m.č a nová obvodová stěny vikýře z cihelných tvárnic tl. 300 mm - zateplení štítového zdiva vikýře fasádním EPS tl. 150 mm (dle Energetického auditu) - Provedení nových ocelových konstrukcí uvnitř MŠ a krovu vikýře - Provedení nových dveří D1 a D2 o rozměru 800/1800 do ocelových zárubní 900/1900mm, včetně vysekání otvorů pro tyto dveře - Výměna dveřního křídla D3 u stávajících dveří za prosklené ze 2/3 dle výpisu dveří - položení nových podlahových krytin = PVC + v herně ze 2/3 koberec (položen bez lepení) - oprava podlah nivelační hmotou do tl. 50 mm (oprava a srovnání podlah po odstranění stávajícího PVC) - Provedení nových omítek v celé řešené části MŠ (2.01, 2.02, 2.03 a 2.04) - nové malby na SDK příčky a podhledy - nové malby stěn a stropu - Vybednění prostoru kolem nových oken (okna budou osazena mimo nosnou zeď ne stávající ocelové k-ci II240); v souvislosti s tím bude provedeno obložení SDK ze strany interiéru - bude proveden kompletní nový krov vikýře s navázáním na stávající střechu + nová střecha nad vikýřem (včetně napojení stávající střechy) - uchycení nových oken ocelovými profily do zdiva vikýře - ŽB věnec vikýře (propojení k-ce střechy s II120 jako překlady nad okny vikýře) - dřevěný obklad na zateplení vikýře (z přední stany kolem oken) - provedení bočních stěn vikýře dle skladby ve výkresové části dokumentace a v této textové části PD - zakotvení stávajícího přesahu střechy do obvodového nosného zdiva 1.NP - ve všech řešených místnostech bude kolem PVC provedena soklová lišta PVC (ev. Samolepící páska) - v rámci konstrukce vikýře bude proveden okap pro odvod dešťové vody se střechy vikýře s odvodem vody na střechu budovy c) Zařízení staveniště: - součástí zařízení staveniště je lešení, likvidace odpadů, staveništní výtah,mobilní WC, lávky vnitřní i venkovní, jeřáb pro manipulaci s těžkými konstrukcemi (ocelové k-ce a dřevěné k-ce). - součástí stavby je úklid během realizace stavby a závěrečný úklid v budově ZŠ a MŠ a kolem budovy ZŠ a MŠ - součástí stavby je uvedení pozemků a staveb na nich do původního stavu po odstranění zařízení staveniště (uhrabání pozemku, osetí travou tam, kde byla poničena; včetně opravy makadamu, obrubníků, apod., na zpevněných plochách v případě jejich poškození). D a) Technická zpráva - DPS Strana 6 (celkem 8)

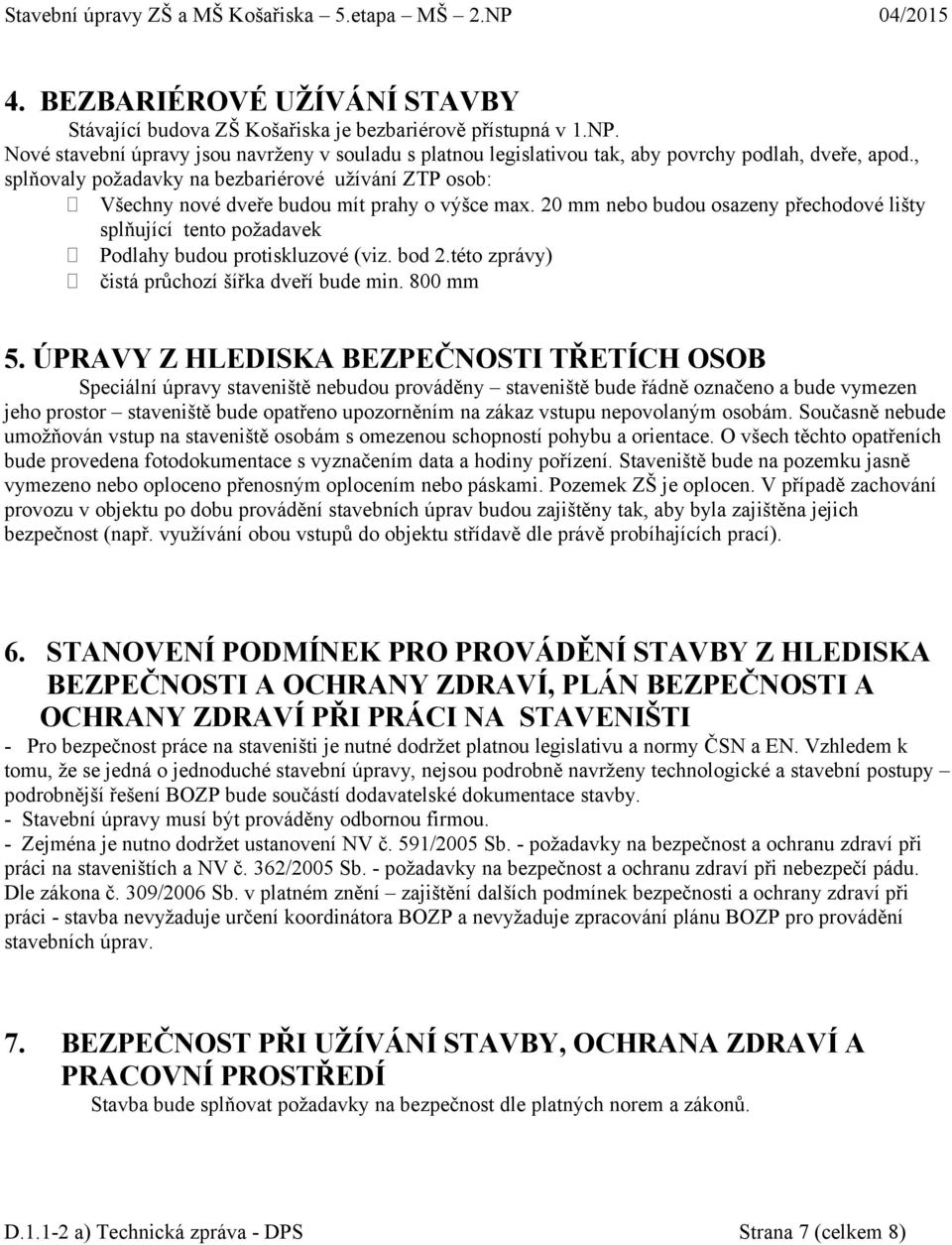

7 4. BEZBARIÉROVÉ UŽÍVÁNÍ STAVBY Stávající budova ZŠ Košařiska je bezbariérově přístupná v 1.NP. Nové stavební úpravy jsou navrženy v souladu s platnou legislativou tak, aby povrchy podlah, dveře, apod., splňovaly požadavky na bezbariérové užívání ZTP osob: Všechny nové dveře budou mít prahy o výšce max. 20 mm nebo budou osazeny přechodové lišty splňující tento požadavek Podlahy budou protiskluzové (viz. bod 2.této zprávy) čistá průchozí šířka dveří bude min. 800 mm 5. ÚPRAVY Z HLEDISKA BEZPEČNOSTI TŘETÍCH OSOB Speciální úpravy staveniště nebudou prováděny staveniště bude řádně označeno a bude vymezen jeho prostor staveniště bude opatřeno upozorněním na zákaz vstupu nepovolaným osobám. Současně nebude umožňován vstup na staveniště osobám s omezenou schopností pohybu a orientace. O všech těchto opatřeních bude provedena fotodokumentace s vyznačením data a hodiny pořízení. Staveniště bude na pozemku jasně vymezeno nebo oploceno přenosným oplocením nebo páskami. Pozemek ZŠ je oplocen. V případě zachování provozu v objektu po dobu provádění stavebních úprav budou zajištěny tak, aby byla zajištěna jejich bezpečnost (např. využívání obou vstupů do objektu střídavě dle právě probíhajících prací). 6. STANOVENÍ PODMÍNEK PRO PROVÁDĚNÍ STAVBY Z HLEDISKA BEZPEČNOSTI A OCHRANY ZDRAVÍ, PLÁN BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI NA STAVENIŠTI - Pro bezpečnost práce na staveništi je nutné dodržet platnou legislativu a normy ČSN a EN. Vzhledem k tomu, že se jedná o jednoduché stavební úpravy, nejsou podrobně navrženy technologické a stavební postupy podrobnější řešení BOZP bude součástí dodavatelské dokumentace stavby. - Stavební úpravy musí být prováděny odbornou firmou. - Zejména je nutno dodržet ustanovení NV č. 591/2005 Sb. - požadavky na bezpečnost a ochranu zdraví při práci na staveništích a NV č. 362/2005 Sb. - požadavky na bezpečnost a ochranu zdraví při nebezpečí pádu. Dle zákona č. 309/2006 Sb. v platném znění zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci - stavba nevyžaduje určení koordinátora BOZP a nevyžaduje zpracování plánu BOZP pro provádění stavebních úprav. 7. BEZPEČNOST PŘI UŽÍVÁNÍ STAVBY, OCHRANA ZDRAVÍ A PRACOVNÍ PROSTŘEDÍ Stavba bude splňovat požadavky na bezpečnost dle platných norem a zákonů. D a) Technická zpráva - DPS Strana 7 (celkem 8)

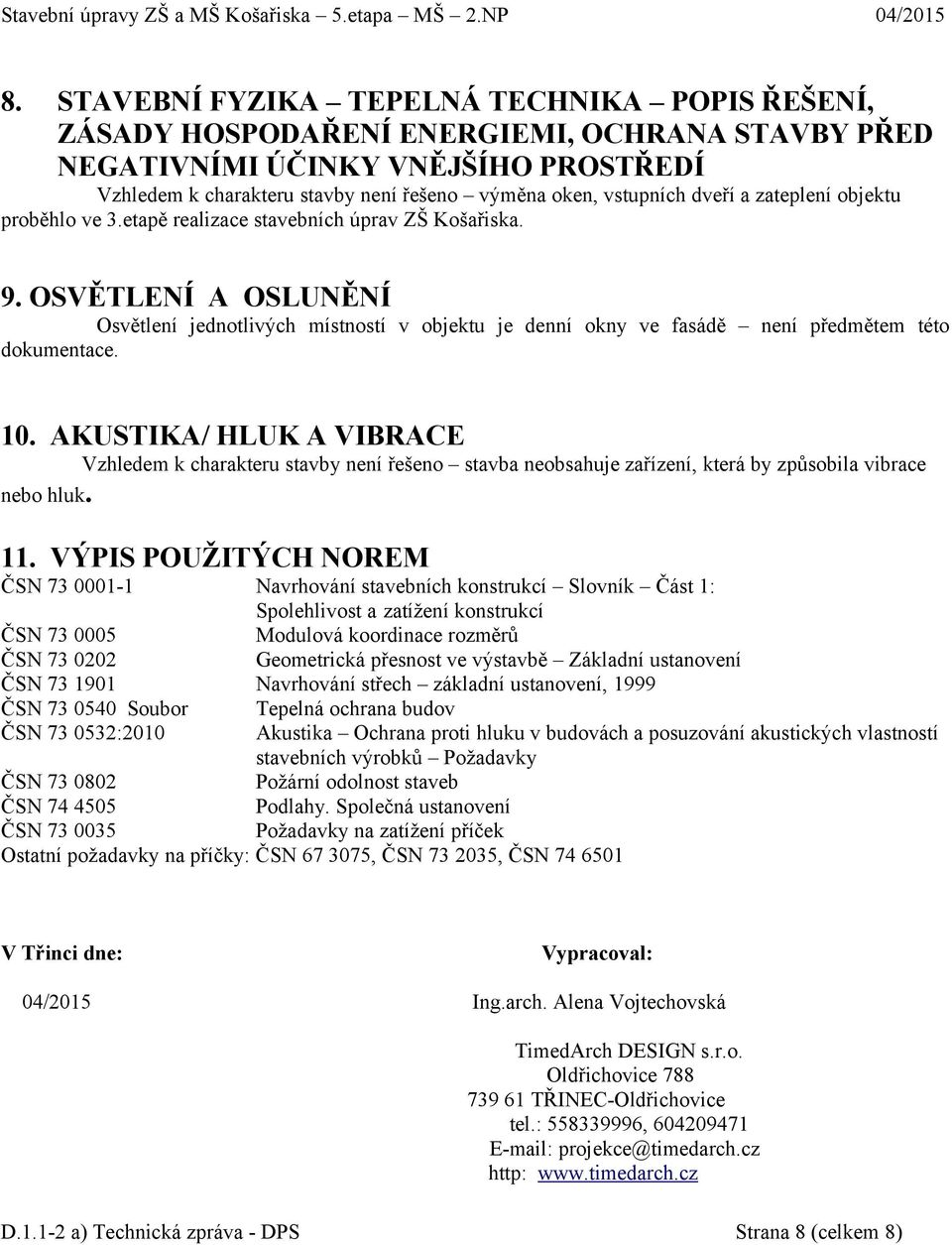

8 8. STAVEBNÍ FYZIKA TEPELNÁ TECHNIKA POPIS ŘEŠENÍ, ZÁSADY HOSPODAŘENÍ ENERGIEMI, OCHRANA STAVBY PŘED NEGATIVNÍMI ÚČINKY VNĚJŠÍHO PROSTŘEDÍ Vzhledem k charakteru stavby není řešeno výměna oken, vstupních dveří a zateplení objektu proběhlo ve 3.etapě realizace stavebních úprav ZŠ Košařiska. 9. OSVĚTLENÍ A OSLUNĚNÍ Osvětlení jednotlivých místností v objektu je denní okny ve fasádě není předmětem této dokumentace. 10. AKUSTIKA/ HLUK A VIBRACE Vzhledem k charakteru stavby není řešeno stavba neobsahuje zařízení, která by způsobila vibrace nebo hluk. 11. VÝPIS POUŽITÝCH NOREM ČSN Navrhování stavebních konstrukcí Slovník Část 1: Spolehlivost a zatížení konstrukcí ČSN Modulová koordinace rozměrů ČSN Geometrická přesnost ve výstavbě Základní ustanovení ČSN Navrhování střech základní ustanovení, 1999 ČSN Soubor Tepelná ochrana budov ČSN :2010 Akustika Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků Požadavky ČSN Požární odolnost staveb ČSN Podlahy. Společná ustanovení ČSN Požadavky na zatížení příček Ostatní požadavky na příčky: ČSN , ČSN , ČSN V Třinci dne: Vypracoval: 04/2015 Ing.arch. Alena Vojtechovská TimedArch DESIGN s.r.o. Oldřichovice TŘINEC-Oldřichovice tel.: , projekce@timedarch.cz http: D a) Technická zpráva - DPS Strana 8 (celkem 8)
