Rekonstrukce panelového objektu Praha 8, U Slovanky 268/7-269/9

Transkript

1 e Název stavby: Rekonstrukce panelového objektu Praha 8, U Slovanky 268/7-269/9 PRAHA III/2011 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Stupeň: Investor: Zodpovědný projektant: Vedoucí projektu: Vypracoval: Projektová dokumentace pro stavební řízení a zadání stavby Středisko společných činností AV ČR, v.v.i. Národní 1009/ Praha 1 IČ: Ing. Klára Pokorná Ing. Klára Pokorná Ing. Klára Pokorná TERMO + holding, a.s. PROJEKTOVÝ ÚTVAR PRAHA I Prosecká 851/64 E info@termoholding.cz Praha 9 - Prosek T zelená linka: F

2 OBSAH 1 ÚVOD ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ SOUČASNÝ STAV OBJEKTU ARCHITEKTONICKÉ ŘEŠENÍ TECHNICKÉ ŘEŠENÍ POŽADOVANÉ PRŮZKUMY ČLENĚNÍ STAVBY POPIS STAVENIŠTĚ MECHANICKÁ ODOLNOST A STABILITA POŽÁRNÍ BEZPEČNOST HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ V PRŮBĚHU OPRAVY PO REALIZACI OPRAVY SKLÁDKOVÁNÍ HMOT BEZPEČNOST PŘI UŽÍVÁNÍ OCHRANA PROTI HLUKU V PRŮBĚHU REKONSTRUKCE PO REALIZACI REKONSTRUKCE ÚSPORA ENERGIE A OCHRANA TEPLA CHARAKTERISTIKA POSUZOVANÉHO OBJEKTU HODNOCENÍ NEJNIŽŠÍ VNITŘNÍ POVRCHOVÉ TEPLOTY HODNOCENÍ SOUČINITELE PROSTUPU TEPLA HODNOCENÍ LINEÁRNÍHO A BODOVÉHO ČINITELE PROSTUPU TEPLA HODNOCENÍ POKLESU DOTYKOVÉ TEPLOTY PODLAHOVÝCH KONSTRUKCÍ HODNOCENÍ KONDENZACE VODNÍ PÁRY V KONSTRUKCI HODNOCENÍ PRŮVZDUŠNOSTI OBÁLKY BUDOVY HODNOCENÍ INTENZITY VÝMĚNY VZDUCHU V MÍSTNOSTECH HODNOCENÍ TEPELNÉ STABILITY MÍSTNOSTÍ V ZIMNÍM OBDOBÍ HODNOCENÍ TEPELNÉ STABILITY MÍSTNOSTÍ V LETNÍM OBDOBÍ HODNOCENÍ PROSTUPU TEPLA OBÁLKOU BUDOVY KLASIFIKACE PROSTUPU TEPLA OBÁLKY BUDOVY PŘEHLED VÝPOČTOVÉ ROČNÍ POTŘEBY TEPLA NA VYTÁPĚNÍ ÚSPORA ENERGIE A OCHRANA TEPLA - ZÁVĚR...10 Praha 8, U Slovanky 268/7-269/9 Strana 1/10

3 9 ZÁVĚR ÚVOD Tato souhrnná technická zpráva je součástí Dokumentace pro stavební řízení a zadání stavby projektu Rekonstrukce panelového objektu na Praze 8, ul. U Slovanky 268/7-269/9. Předmětem této části projektu jsou stavební úpravy zahrnující pouze sanaci střešního pláště. 2 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 2.1 SOUČASNÝ STAV OBJEKTU Objekt byl zkolaudován v roce 1986 a je v současné době obydlen. Současný stav konstrukcí budovy, jejich povrchových úprav a styků je poplatný použitým stavebním konstrukcím a materiálům a je podrobně popsán v části F.1.1 Technická zpráva. Současný stav bytového objektu nesplňuje Vyhlášku č. 268/2009 Sb. o technických požadavcích na stavby. Ta je souborem požadavků, které interpretují veřejný zájem ve výstavbě. Jsou to: Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního prostředí Bezpečnost při užívání Ochrana proti hluku Úspora energie a ochrana tepla 2.2 ARCHITEKTONICKÉ ŘEŠENÍ Provedením opravy objektu bude docíleno požadovaného prodloužení doby uživatelnosti stavby a zvýšení celkového komfortu bydlení. Nové barevné řešení výrazně přispěje k současné revitalizaci obytné zóny. Navržené barevné řešení fasády objektu vč. stěn strojoven výtahů na střeše objektu je zpracováno v souladu s architektonickým řešením okolního prostředí. 2.3 TECHNICKÉ ŘEŠENÍ Projekt navrhuje opravy, kterými dojde k odstranění statických a funkčních poruch, ke zlepšení tepelnětechnických vlastností obvodových konstrukcí. Dojde k výraznému prodloužení fyzické i morální životnosti objektu. V této fázi projektu je zahrnuto: Sanace střešního souvrství - Demontáž a odstranění kompletní skladby stávajícího střešního souvrství. Praha 8, U Slovanky 268/7-269/9 Strana 2/10

4 - Příprava podkladu, nové provedení parotěsné zábrany a tepelně izolační vrstvy ve spádu z desek expandovaného polystyrenu. - Provedení nového hydroizolačního souvrství ze živičných pásů s SBS modifikací s mikroventilační vrstvou. - Systémové řešení detailů a návazností střešního pláště, atiky objektu. - Sanace střechy strojovny výtahů - aplikace nového hydroizolačního souvrství tepelná izolace z desek expandovaného polystyrenu, hydroizolace ze živičných pásů s SBS modifikací s mikroventilační vrstvou. Povrchová ochrana obvodového pláště strojoven výtahů - Sanace a reprofilace betonových dílců a styků - sanačním systémem pro ochranu betonu. - Obklad obvodových konstrukcí vnějším fasádním tepelně-izolačním systémem ETICS. - Aplikace systému povrchové ochrany daného systému ETICS. Úpravy navazujících a doplňkových konstrukcí - Výměna vzduchotechnického zařízení. - Rekonstrukce a revize nadzemní části bleskosvodné sítě. - Rekonstrukce okapového chodníku. Navržené technické řešení opravy je podrobně popsáno v části F.1.1 Technická zpráva. 2.4 POŽADOVANÉ PRŮZKUMY Během základního průzkumu objektu byla specifikována kritická místa s typickými vadami konkrétní panelové stavební soustavy. Ze zkušeností a z podrobných průzkumů objektů obdobného typu a studia projektové dokumentace byl proveden základní návrh komplexních opatření opravy poruch dílčích konstrukcí. Projektant si vyhrazuje právo rozhodnout o rozsahu dále uvedených průzkumů nebo o jejich neprovedení. Průzkumy před realizací sanace - Základní stavebně technický průzkum, provedl zpracovatel v III/2010. Průzkumy v průběhu sanace - Ověření skladby střešní konstrukce na objektu pro stanovení shody typové dokumentace s konkrétním provedením na stavbě. - Ověření skladby střešní konstrukce na strojovnách výtahů pro stanovení shody typové dokumentace s konkrétním provedením na stavbě. - Ověření stavu tepelného izolantu a parotěsné zábrany spodního pláště střechy objektu. Pro zhodnocení stavu konstrukce, návrhu dodatečného řešení a odsouhlasení objemu sanačních prací bude po průzkumu, ale před provedením každé technologické etapy, přizván projektant nebo jím pověřený zástupce. Během realizace dodavatel umožní projektantovi nebo jím pověřenému pracovníkovi provést před jakýmkoli zakrýváním konstrukcí kontrolu stavu konstrukcí. Projektant si vyhrazuje právo provedení zkoušky kvality podkladu pro upřesnění sanačních metod a metod přípravy podkladu pro další práce: Praha 8, U Slovanky 268/7-269/9 Strana 3/10

5 - odtrhové zkoušky pro stanovení pevnosti povrchových vrstev v tahu - zkoušky hloubky karbonatace povrchové vrstvy betonu - nedestruktivní zkoušky pevnosti betonu v tlaku 2.5 ČLENĚNÍ STAVBY Stavba je v této fázi členěna do dvou etap: Etapa I. - zahrnuje sanaci střešního pláště vč. všech nadstřešních konstrukcí. Etapa II. zahrnuje sanaci obvodového pláště objektu vč. úpravy lodžií a všech navazujících konstrukcí. Stavební práce zahrnují pouze popsané úpravy v této části projektu Etapa I - sanaci střešního pláště. 2.6 POPIS STAVENIŠTĚ Staveniště se nachází v obytné zóně obce: Praha 8 - Libeň. Podrobný popis staveniště je uveden v části E - Zásady organizace stavby. 3 MECHANICKÁ ODOLNOST A STABILITA Posouzení opravy objektu z hlediska statiky je samostatnou částí projektové dokumentace F.3 Stavebně konstrukční řešení. Navržené úpravy objektu jsou v souladu s platnými ČSN. Opravou objektu dojde k odstranění statických vad a poruch na objektu a k prodloužení životnosti stavby. 4 POŽÁRNÍ BEZPEČNOST Podrobné posouzení sanace domu z hlediska požární ochrany je samostatnou částí projektové dokumentace pro stavební řízení, F.4 Požárně bezpečnostní řešení. Navržené úpravy objektu jsou v souladu s platnými ČSN požární ochrany. Úpravy nezhoršují stávající požární bezpečnost objektu. 5 HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Rekonstrukcí a zateplením objektu dojde ke zlepšení hygieny, ochrany zdraví a životního prostředí. Nebude docházet k zatékání do obvodového pláště a interiéru, budou odstraněny podmínky pro vznik plísní. 5.1 V PRŮBĚHU OPRAVY Stavba nepoužívá žádné materiály ani provozy, které by ohrožovaly životní prostředí. Prováděním stavby se nezhorší životní prostředí v okolí budovy. Praha 8, U Slovanky 268/7-269/9 Strana 4/10

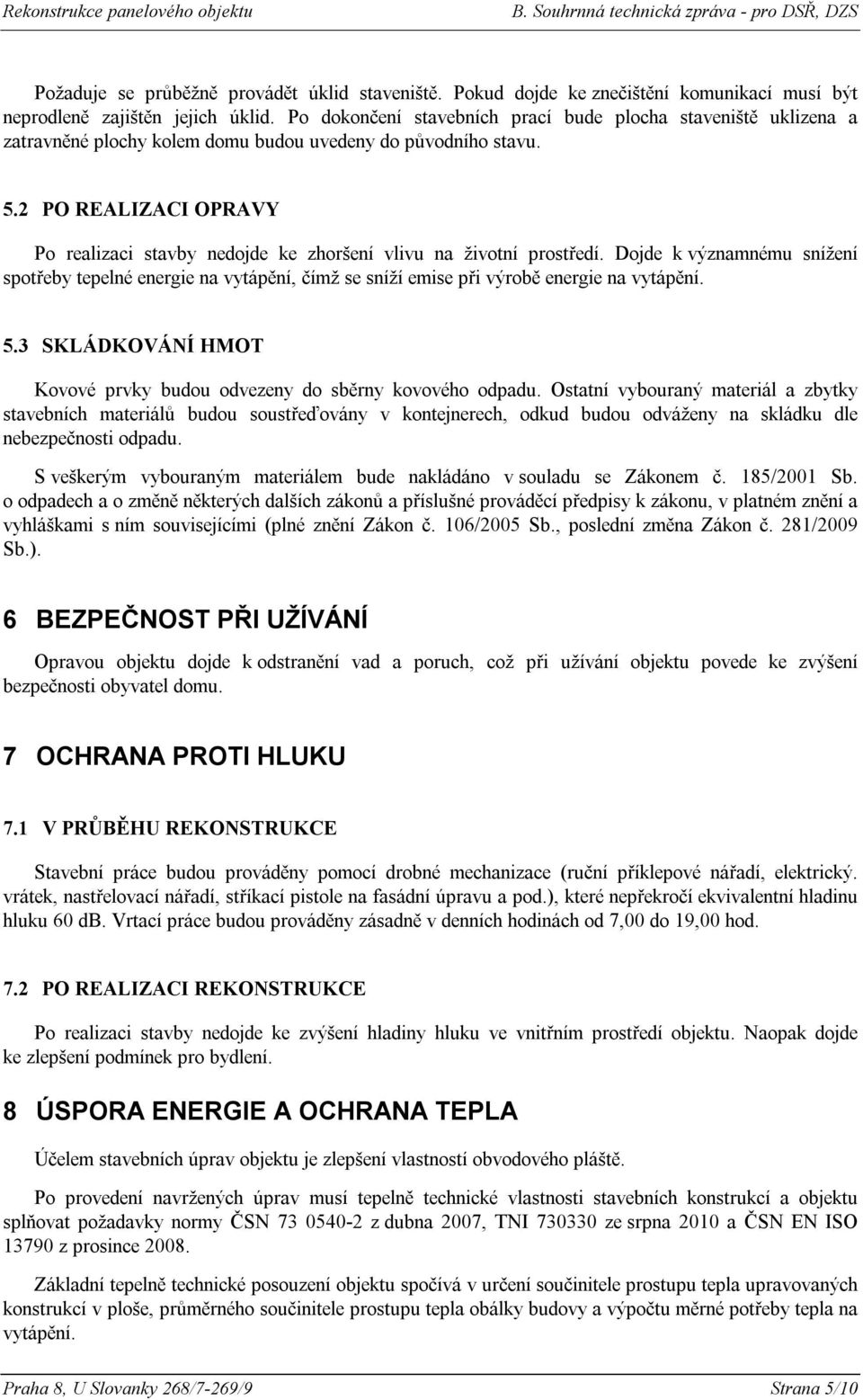

6 Požaduje se průběžně provádět úklid staveniště. Pokud dojde ke znečištění komunikací musí být neprodleně zajištěn jejich úklid. Po dokončení stavebních prací bude plocha staveniště uklizena a zatravněné plochy kolem domu budou uvedeny do původního stavu. 5.2 PO REALIZACI OPRAVY Po realizaci stavby nedojde ke zhoršení vlivu na životní prostředí. Dojde k významnému snížení spotřeby tepelné energie na vytápění, čímž se sníží emise při výrobě energie na vytápění. 5.3 SKLÁDKOVÁNÍ HMOT Kovové prvky budou odvezeny do sběrny kovového odpadu. Ostatní vybouraný materiál a zbytky stavebních materiálů budou soustřeďovány v kontejnerech, odkud budou odváženy na skládku dle nebezpečnosti odpadu. S veškerým vybouraným materiálem bude nakládáno v souladu se Zákonem č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů a příslušné prováděcí předpisy k zákonu, v platném znění a vyhláškami s ním souvisejícími (plné znění Zákon č. 106/2005 Sb., poslední změna Zákon č. 281/2009 Sb.). 6 BEZPEČNOST PŘI UŽÍVÁNÍ Opravou objektu dojde k odstranění vad a poruch, což při užívání objektu povede ke zvýšení bezpečnosti obyvatel domu. 7 OCHRANA PROTI HLUKU 7.1 V PRŮBĚHU REKONSTRUKCE Stavební práce budou prováděny pomocí drobné mechanizace (ruční příklepové nářadí, elektrický. vrátek, nastřelovací nářadí, stříkací pistole na fasádní úpravu a pod.), které nepřekročí ekvivalentní hladinu hluku 60 db. Vrtací práce budou prováděny zásadně v denních hodinách od 7,00 do 19,00 hod. 7.2 PO REALIZACI REKONSTRUKCE Po realizaci stavby nedojde ke zvýšení hladiny hluku ve vnitřním prostředí objektu. Naopak dojde ke zlepšení podmínek pro bydlení. 8 ÚSPORA ENERGIE A OCHRANA TEPLA Účelem stavebních úprav objektu je zlepšení vlastností obvodového pláště. Po provedení navržených úprav musí tepelně technické vlastnosti stavebních konstrukcí a objektu splňovat požadavky normy ČSN z dubna 2007, TNI ze srpna 2010 a ČSN EN ISO z prosince Základní tepelně technické posouzení objektu spočívá v určení součinitele prostupu tepla upravovaných konstrukcí v ploše, průměrného součinitele prostupu tepla obálky budovy a výpočtu měrné potřeby tepla na vytápění. Praha 8, U Slovanky 268/7-269/9 Strana 5/10

7 Tepelně technické vlastnosti použitých stavebních materiálů a konstrukcí byly převzaty z ČSN :2005, případně projektových podkladů dodavatelů konkrétních technologií a materiálů. Sanací objektu dojde ke zlepšení tepelně-technických vlastností obálkových konstrukcí a zároveň budou vytvořeny stavebně technické podmínky pro úspory tepla na vytápění. Posouzení opravy objektu z hlediska energetické náročnosti budovy je samostatnou částí projektové dokumentace D.1 Doklady - Průkaz energetické náročnosti budovy. Z hlediska energetického je objekt posouzen se všemi plánovanými úpravami sanací fasády vč. lodžií, se sanací střešního pláště. 8.1 CHARAKTERISTIKA POSUZOVANÉHO OBJEKTU Údaje pro budovu jako celek: Obec, katastrální území: Okres: obecné dle TNI obecné dle TNI Návrhová teplota venkovního vzduchu v zimním období θ e : dle TNI Tab. 1 Návrhová teplota venkovního vzduchu v zim. obd. θ e zemina: Návrhová teplota venkovního vzduchu v zim. obd. θ e 1.PP: 5 o C 10 o C Návrhová relativní vlhkost venkovního vzduchu v zimním období φ e : 85 % Návrhová relativní vlhkost vzduchu v zimním období φ e 1.PP: 60+5 % Způsob větrání: kombinované Údaje pro zónu: Návrhová teplota vnitřního vzduchu před sanací objektu θ ai : Návrhová teplota vnitřního vzduchu po sanaci objektu θ ai : Návrhová vnitřní teplota v zóně θ i 21,0 o C 20,6 o C 20,0 o C Návrhová relativní vlhkost vnitřního vzduchu φ i : 50+5 % Celková vytápěná podlahová plocha zóny: 4 211,07 m 2 Plocha obalových konstrukcí budovy A (m 2 ): 3 898,2 m 2 Celkový obestavěný objem zóny stanovený z vnějších rozměrů V(m 3 ): ,91 m 3 Objemový faktor - po sanaci A/V (m 2 /m 3 ): 0,30 m 2 /m 3 Doplňující údaje pro detaily a konstrukce: Korekce součinitele prostupu tepla na vliv systematických tepelných mostů U W/(m 2 K) při základním výpočtu jednorozměrného vedení tepla jednotlivých neprůsvitných konstrukcí stávající kce: Korekce součinitele prostupu tepla na vliv systematických tepelných mostů U W/(m 2 K) při základním výpočtu jednorozměrného vedení tepla jednotlivých neprůsvitných konstrukcí po sanaci: 0,15-0,10-0,05 W/(m 2 K) 0,05 0,02 W/(m 2 K) Praha 8, U Slovanky 268/7-269/9 Strana 6/10

8 Vliv tepelných vazeb při výpočtu energetické náročnosti budovy stávající objekt: Vliv tepelných vazeb při výpočtu energetické náročnosti budovy stávající objekt: 0,10 W/(m 2 K) 0,04 W/(m 2 K) 8.2 HODNOCENÍ NEJNIŽŠÍ VNITŘNÍ POVRCHOVÉ TEPLOTY Teplotní faktor vnitřního povrchu Požadavek ČSN Detail/prostředí: OS1 Obvodové stěny NP tl. 0,24+0,10 m/zóna OS2 Štítové stěny NP tl. 0,29+0,10 m m/zóna LS1 Stěny lodžií NP tl. 0,24+0,08 m/zóna Kritický f Rsi,cr [-] Bezp. přirážka f Rsi [-] Požadovaný f Rsi,N [-] Vypočtený f Rsi [-] f Rsi f Rsi,N 0,781 0,015 0,766 0,939 je splněn 0,781 0,015 0,766 0,939 je splněn 0,781 0,015 0,766 0,931 je splněn Otvorové výplně 0,682-0,015 0,667 deklaruje výrobce Hodnocení, resp. výpočet je proveden pro lokalitu Praha. 8.3 HODNOCENÍ SOUČINITELE PROSTUPU TEPLA Konstrukce: OS1 Obvodové stěny NP tl. 0,24+0,10 m/zóna OS2 Štítové stěny NP tl. 0,29+0,10 m m/zóna LS1 Stěny lodžií NP tl. 0,24+0,08 m/zóna PP1 Obvod. stěny 1.PP tl. 0,24+0,05 m/zóna PP2 Štítové stěny 1.PP tl. 0,29+0,10 m/zóna INT1 Stěna schodiště PP Bez úprav SCH1 Střecha objektu 0,16+0,21 m/zóna Požadovaná Součinitel prostupu tepla U N,20 [W/(m 2.K)] Doporučená Vypočtená U [W/(m 2.K)] 0,38 0,25 0,253 0,38 0,25 0,251 0,38 0,25 0,284 0,75 0,5 0,352 0,75 0,5 0,428 Požadavek ČSN U U N,20 vyhovuje požadované vyhovuje požadované vyhovuje požadované vyhovuje doporučené vyhovuje doporučené 0,60 0,40 3,768 nevyhovuje 0,24 0,16 0,188 vyhovuje požadované Praha 8, U Slovanky 268/7-269/9 Strana 7/10

9 ST1 Strop 1.PP tl. 0,16 m/zóna Bez úprav 0,6 0,4 2,939 nevyhovuje ST2 Podlaha na terénu 0,45 0,3 3,126 nevyhovuje Otvorové výplně 1,70 1,20 1,2 vyhovuje doporučené Hodnocení, resp. výpočet je proveden pro lokalitu Praha. 8.4 HODNOCENÍ LINEÁRNÍHO A BODOVÉHO ČINITELE PROSTUPU TEPLA Není podrobně počítáno. Korekce součinitele prostupu tepla na vliv systematických tepelných mostů je uvažována dle TNI Tabulka HODNOCENÍ POKLESU DOTYKOVÉ TEPLOTY PODLAHOVÝCH KONSTRUKCÍ Hodnocení kondenzace vodní páry pro účely Energetického hodnocení nebylo provedeno. 8.6 HODNOCENÍ KONDENZACE VODNÍ PÁRY V KONSTRUKCI Hodnocení kondenzace vodní páry pro účely Energetického hodnocení nebylo provedeno. 8.7 HODNOCENÍ PRŮVZDUŠNOSTI OBÁLKY BUDOVY Experimentální stanovení celkové intenzity výměny vzduchu n 50 při tlakovém rozdílu 50 Pa není provedeno. Projektovým předpokladem dle ČSN a ČSN EN jsou následující hodnoty násobnosti výměny vzduchu: Stávající stav - n 50 3,5 h -1 Po navrhované sanaci - n 50 2,0 h -1 Uvažované zatížení větrem: Součinitelé větrné expozice dle TNI e = 0,07; f = 15,0 8.8 HODNOCENÍ INTENZITY VÝMĚNY VZDUCHU V MÍSTNOSTECH Místnost: Doporučená nejnižší intenzita výměny vzduchu n min,n [h -1 ] neužívaná 0,1 užívaná 0,3-0,5 Větrání budovy je přirozené. Uvažovaná intenzity výměny vzduchu je 0,3 h -1. Praha 8, U Slovanky 268/7-269/9 Strana 8/10

10 8.9 HODNOCENÍ TEPELNÉ STABILITY MÍSTNOSTÍ V ZIMNÍM OBDOBÍ Posouzení tepelné stability kritické místnosti v zimním období nebylo provedeno HODNOCENÍ TEPELNÉ STABILITY MÍSTNOSTÍ V LETNÍM OBDOBÍ Posouzení tepelné stability kritické místnosti v letním období nebylo provedeno HODNOCENÍ PROSTUPU TEPLA OBÁLKOU BUDOVY Varianta: Objemový faktor tvaru budovy A/V [m 2 /m 3 ] Průměrný součinitel prostupu tepla požadovaná U em,n,rq [W/(m 2.K)] doporučená U em,n,rc vypočtená U em [W/(m 2.K)] Požadavek ČSN U em U em,n Stávající stav 0,30 0,80 0,60 0,98 není splněn Po sanaci dle PD 0,30 0,80 0,60 0,63 je splněn Výpočet průměrného součinitele prostupu tepla byl proveden podle TNI ze srpna 2010 a ČSN EN ISO z prosince KLASIFIKACE PROSTUPU TEPLA OBÁLKY BUDOVY Klasifik. třída Průměrný součinitel prostupu tepla Horní hranice klasifikační třídy U em [W/(m 2.K)] obecně pro danou budovu Slovní vyjádření klasifikační třídy Klasifikační ukazatel pro horní hranici třídy A 0,3. U em,rq 0,24 velmi úsporná 0,3 B 0,6. U em,rq 0,48 úsporná 0,6 C1 0,75. U em,rq 0,60 Vyhovující doporučení 0,75 Cl pro danou budovu C2 U em,rq 0,80 Vyhovující požadavku 1,0 0,787 D 0,5.(U em,rq+ U em,s) nevyhovující 1,5 E U em,s = U em,rq + 0,6 nehospodárná 2,0 F 1,5. U em,s velmi nehospodárná 2,5 Klasifikace budovy: C2 vyhovující požadavku. Výpočet průměrného součinitele prostupu tepla na vytápění byl proveden podle TNI ze srpna 2010 a ČSN EN ISO z prosince PŘEHLED VÝPOČTOVÉ ROČNÍ POTŘEBY TEPLA NA VYTÁPĚNÍ Budova Jednotka Stávající stav Stav po úpravách Celková potřeba tepla na vytápění budovy Q: [GJ] 1 142, ,567 Měrná roční potřeba tepla na vytápění: [kwh/m 2 a] 75,0 42,0 Praha 8, U Slovanky 268/7-269/9 Strana 9/10

11 Úspora měrné roční potřeby tepla na vytápění proti stávajícímu stavu: Úspora měrné roční potřeby tepla na vytápění proti stávajícímu stavu: [kwh/m 2 a] 33,0 [%] 44,0 Výpočet měrné roční potřeby tepla na vytápění byl proveden podle TNI ze srpna 2010 a ČSN EN ISO z prosince ÚSPORA ENERGIE A OCHRANA TEPLA - ZÁVĚR Sanované a zateplované obvodové konstrukce budou svými tepelně technickými vlastnostmi v ploše splňovat požadavky ČSN :2007. Hodnota průměrného součinitele prostupu tepla bude po provedení zateplení fasády a střechy domu splňovat požadavky ČSN :2007. Provedeným zateplením fasády a střechy objektu budou vytvořeny stavební podmínky pro 44,0% úspory tepla na vytápění objektu. 9 ZÁVĚR Autor projektu si vyhrazuje právo změny či doplnění této dokumentace na základě výsledků dodatečného průzkumu či zjištění učiněných po odkrytí konstrukcí během stavebních prací. Praha, III/2011 Vypracoval: Ing. Klára Pokorná Praha 8, U Slovanky 268/7-269/9 Strana 10/10
