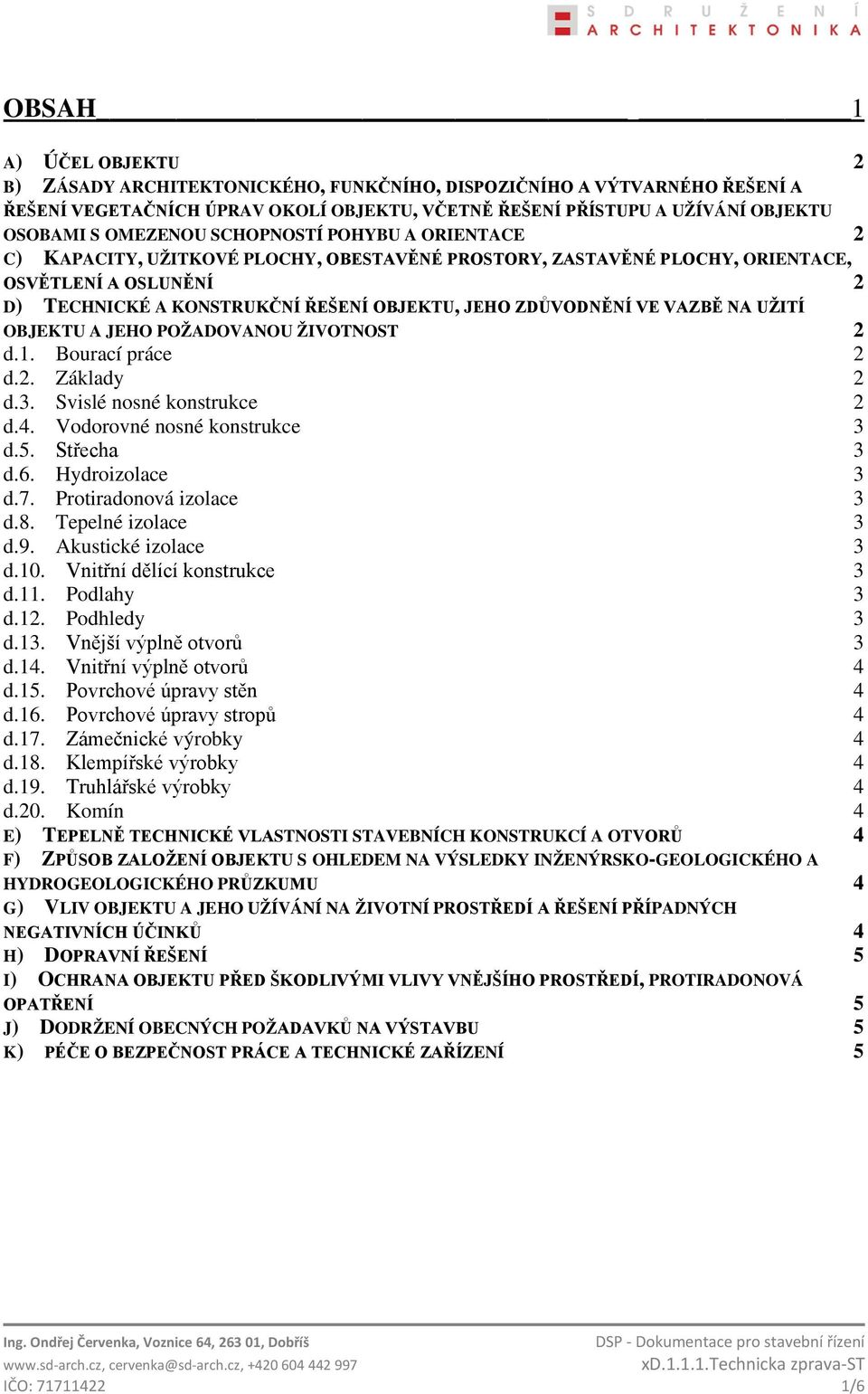

1 OBSAH 1 A) ÚČEL OBJEKTU 2 B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE 2 C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ 2 D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU, JEHO ZDŮVODNĚNÍ VE VAZBĚ NA UŽITÍ OBJEKTU A JEHO POŽADOVANOU ŽIVOTNOST 2 d.1. Bourací práce 2 d.2. Základy 2 d.3. Svislé nosné konstrukce 2 d.4. Vodorovné nosné konstrukce 3 d.5. Střecha 3 d.6. Hydroizolace 3 d.7. Protiradonová izolace 3 d.8. Tepelné izolace 3 d.9. Akustické izolace 3 d.10. Vnitřní dělící konstrukce 3 d.11. Podlahy 3 d.12. Podhledy 3 d.13. Vnější výplně otvorů 3 d.14. Vnitřní výplně otvorů 4 d.15. Povrchové úpravy stěn 4 d.16. Povrchové úpravy stropů 4 d.17. Zámečnické výrobky 4 d.18. Klempířské výrobky 4 d.19. Truhlářské výrobky 4 d.20. Komín 4 E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A OTVORŮ 4 F) ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKO-GEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU 4 G) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ 4 H) DOPRAVNÍ ŘEŠENÍ 5 I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÁ OPATŘENÍ 5 J) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU 5 K) PÉČE O BEZPEČNOST PRÁCE A TECHNICKÉ ZAŘÍZENÍ 5 IČO: /6

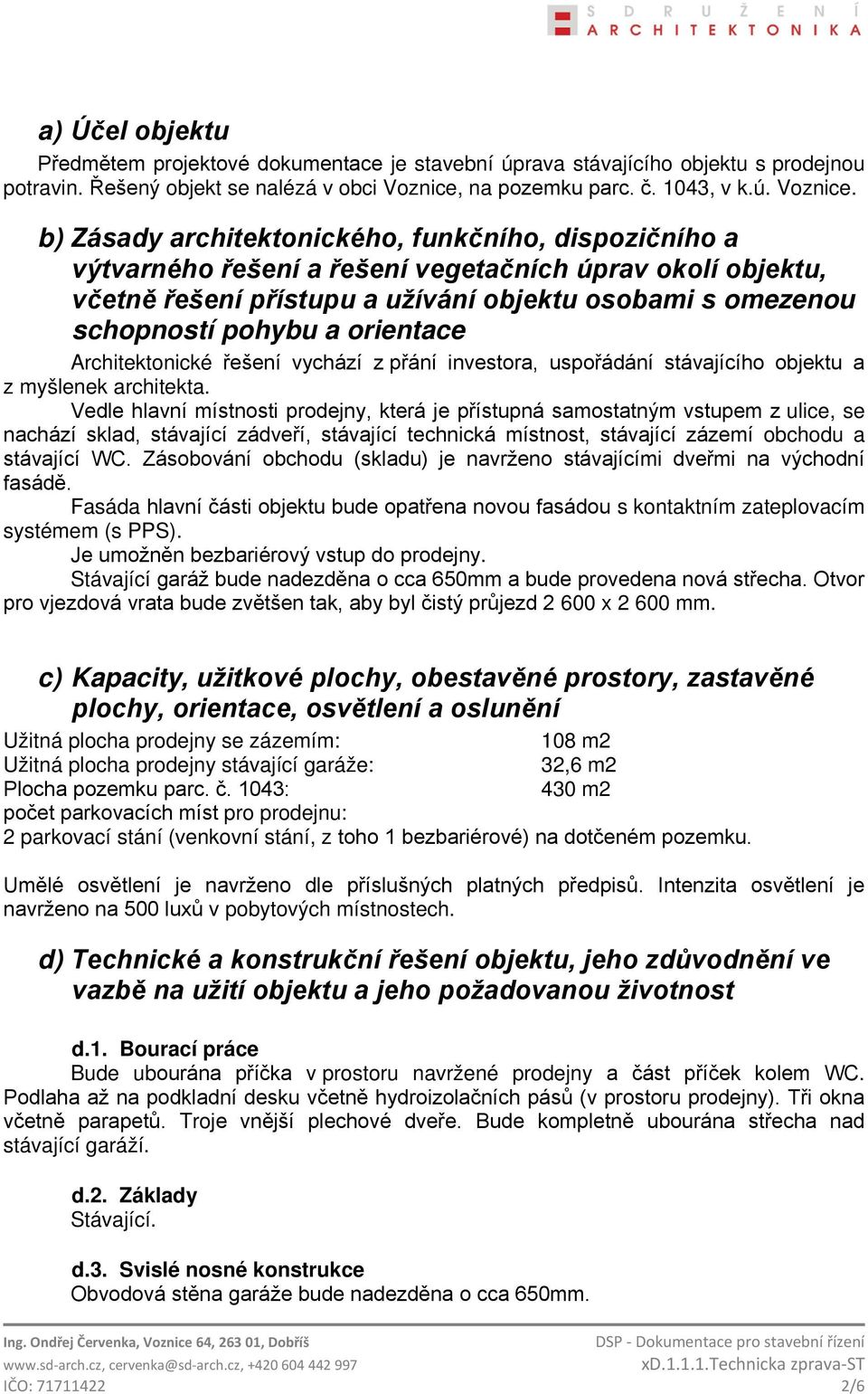

2 a) Účel objektu Předmětem projektové dokumentace je stavební úprava stávajícího objektu s prodejnou potravin. Řešený objekt se nalézá v obci Voznice, na pozemku parc. č. 1043, v k.ú. Voznice. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Architektonické řešení vychází z přání investora, uspořádání stávajícího objektu a z myšlenek architekta. Vedle hlavní místnosti prodejny, která je přístupná samostatným vstupem z ulice, se nachází sklad, stávající zádveří, stávající technická místnost, stávající zázemí obchodu a stávající WC. Zásobování obchodu (skladu) je navrženo stávajícími dveřmi na východní fasádě. Fasáda hlavní části objektu bude opatřena novou fasádou s kontaktním zateplovacím systémem (s PPS). Je umožněn bezbariérový vstup do prodejny. Stávající garáž bude nadezděna o cca 650mm a bude provedena nová střecha. Otvor pro vjezdová vrata bude zvětšen tak, aby byl čistý průjezd x mm. c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Užitná plocha prodejny se zázemím: 108 m2 Užitná plocha prodejny stávající garáže: 32,6 m2 Plocha pozemku parc. č. 1043: 430 m2 počet parkovacích míst pro prodejnu: 2 parkovací stání (venkovní stání, z toho 1 bezbariérové) na dotčeném pozemku. Umělé osvětlení je navrženo dle příslušných platných předpisů. Intenzita osvětlení je navrženo na 500 luxů v pobytových místnostech. d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost d.1. Bourací práce Bude ubourána příčka v prostoru navržené prodejny a část příček kolem WC. Podlaha až na podkladní desku včetně hydroizolačních pásů (v prostoru prodejny). Tři okna včetně parapetů. Troje vnější plechové dveře. Bude kompletně ubourána střecha nad stávající garáží. d.2. Základy Stávající. d.3. Svislé nosné konstrukce Obvodová stěna garáže bude nadezděna o cca 650mm. IČO: /6

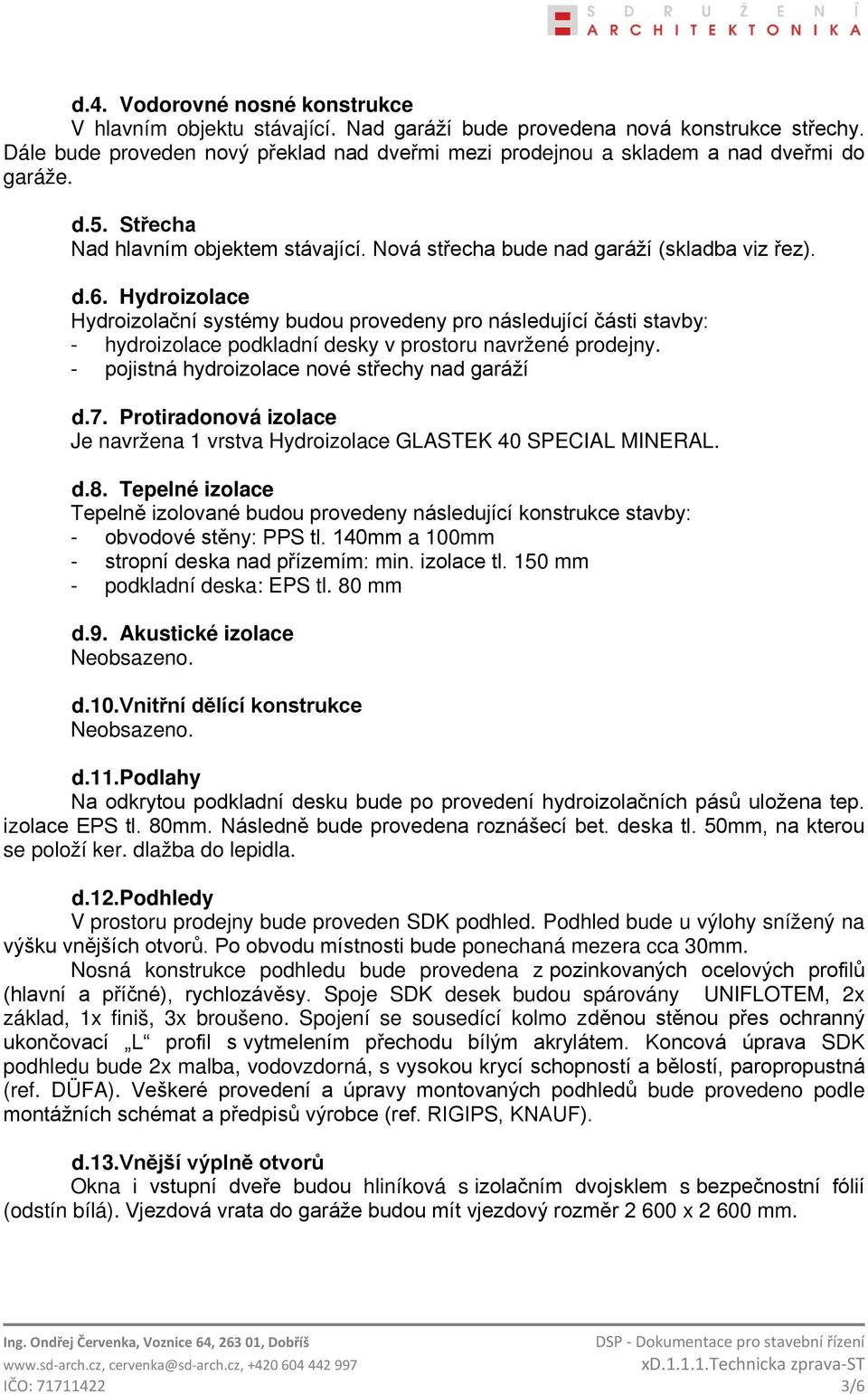

3 d.4. Vodorovné nosné konstrukce V hlavním objektu stávající. Nad garáží bude provedena nová konstrukce střechy. Dále bude proveden nový překlad nad dveřmi mezi prodejnou a skladem a nad dveřmi do garáže. d.5. Střecha Nad hlavním objektem stávající. Nová střecha bude nad garáží (skladba viz řez). d.6. Hydroizolace Hydroizolační systémy budou provedeny pro následující části stavby: - hydroizolace podkladní desky v prostoru navržené prodejny. - pojistná hydroizolace nové střechy nad garáží d.7. Protiradonová izolace Je navržena 1 vrstva Hydroizolace GLASTEK 40 SPECIAL MINERAL. d.8. Tepelné izolace Tepelně izolované budou provedeny následující konstrukce stavby: - obvodové stěny: PPS tl. 140mm a 100mm - stropní deska nad přízemím: min. izolace tl. 150 mm - podkladní deska: EPS tl. 80 mm d.9. Akustické izolace d.10. Vnitřní dělící konstrukce d.11. Podlahy Na odkrytou podkladní desku bude po provedení hydroizolačních pásů uložena tep. izolace EPS tl. 80mm. Následně bude provedena roznášecí bet. deska tl. 50mm, na kterou se položí ker. dlažba do lepidla. d.12. Podhledy V prostoru prodejny bude proveden SDK podhled. Podhled bude u výlohy snížený na výšku vnějších otvorů. Po obvodu místnosti bude ponechaná mezera cca 30mm. Nosná konstrukce podhledu bude provedena z pozinkovaných ocelových profilů (hlavní a příčné), rychlozávěsy. Spoje SDK desek budou spárovány UNIFLOTEM, 2x základ, 1x finiš, 3x broušeno. Spojení se sousedící kolmo zděnou stěnou přes ochranný ukončovací L profil s vytmelením přechodu bílým akrylátem. Koncová úprava SDK podhledu bude 2x malba, vodovzdorná, s vysokou krycí schopností a bělostí, paropropustná (ref. DÜFA). Veškeré provedení a úpravy montovaných podhledů bude provedeno podle montážních schémat a předpisů výrobce (ref. RIGIPS, KNAUF). d.13. Vnější výplně otvorů Okna i vstupní dveře budou hliníková s izolačním dvojsklem s bezpečnostní fólií (odstín bílá). Vjezdová vrata do garáže budou mít vjezdový rozměr x mm. IČO: /6

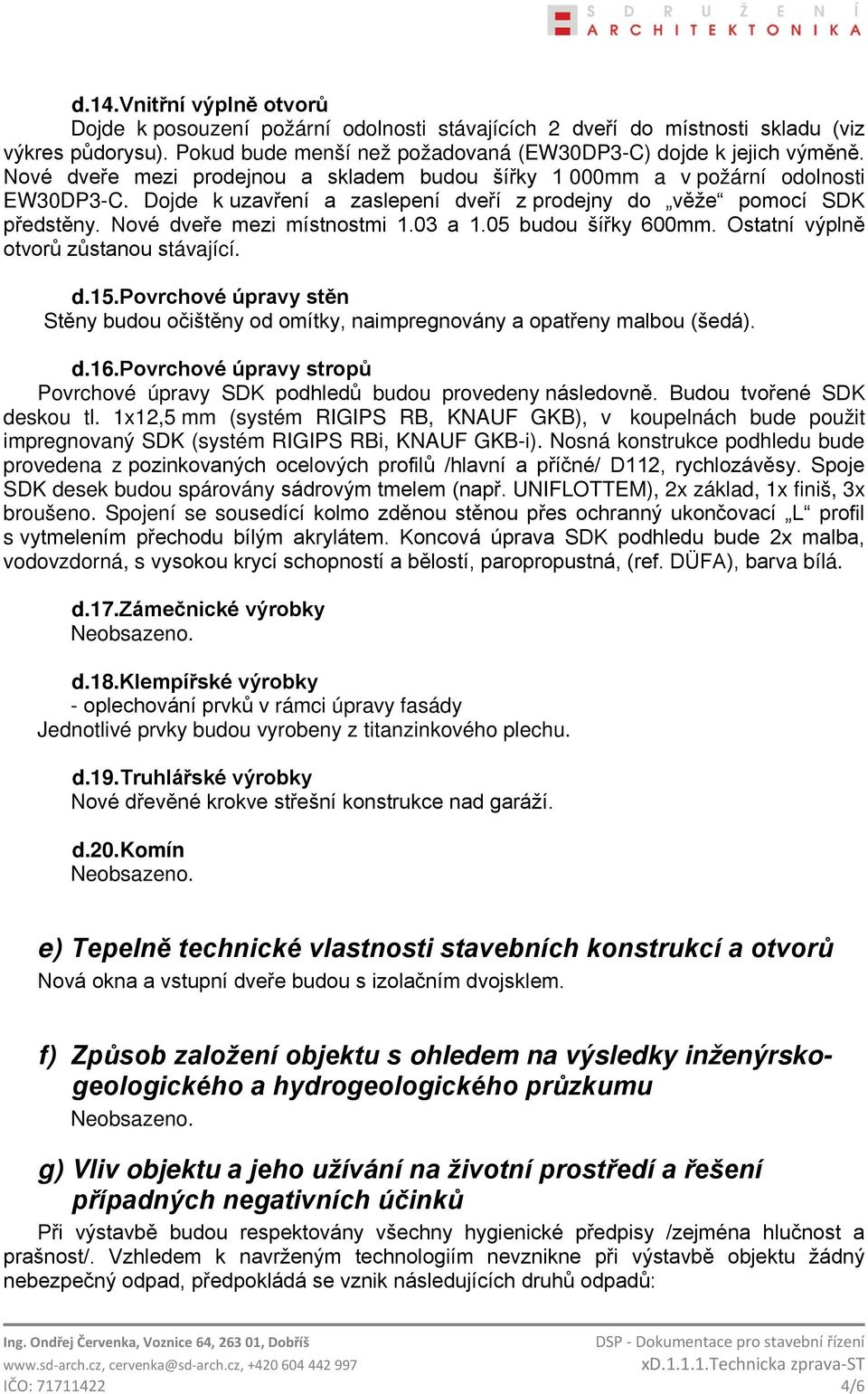

4 d.14. Vnitřní výplně otvorů Dojde k posouzení požární odolnosti stávajících 2 dveří do místnosti skladu (viz výkres půdorysu). Pokud bude menší než požadovaná (EW30DP3-C) dojde k jejich výměně. Nové dveře mezi prodejnou a skladem budou šířky 1 000mm a v požární odolnosti EW30DP3-C. Dojde k uzavření a zaslepení dveří z prodejny do věže pomocí SDK předstěny. Nové dveře mezi místnostmi 1.03 a 1.05 budou šířky 600mm. Ostatní výplně otvorů zůstanou stávající. d.15. Povrchové úpravy stěn Stěny budou očištěny od omítky, naimpregnovány a opatřeny malbou (šedá). d.16. Povrchové úpravy stropů Povrchové úpravy SDK podhledů budou provedeny následovně. Budou tvořené SDK deskou tl. 1x12,5 mm (systém RIGIPS RB, KNAUF GKB), v koupelnách bude použit impregnovaný SDK (systém RIGIPS RBi, KNAUF GKB-i). Nosná konstrukce podhledu bude provedena z pozinkovaných ocelových profilů /hlavní a příčné/ D112, rychlozávěsy. Spoje SDK desek budou spárovány sádrovým tmelem (např. UNIFLOTTEM), 2x základ, 1x finiš, 3x broušeno. Spojení se sousedící kolmo zděnou stěnou přes ochranný ukončovací L profil s vytmelením přechodu bílým akrylátem. Koncová úprava SDK podhledu bude 2x malba, vodovzdorná, s vysokou krycí schopností a bělostí, paropropustná, (ref. DÜFA), barva bílá. d.17. Zámečnické výrobky d.18. Klempířské výrobky - oplechování prvků v rámci úpravy fasády Jednotlivé prvky budou vyrobeny z titanzinkového plechu. d.19. Truhlářské výrobky Nové dřevěné krokve střešní konstrukce nad garáží. d.20. Komín e) Tepelně technické vlastnosti stavebních konstrukcí a otvorů Nová okna a vstupní dveře budou s izolačním dvojsklem. f) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu g) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Při výstavbě budou respektovány všechny hygienické předpisy /zejména hlučnost a prašnost/. Vzhledem k navrženým technologiím nevznikne při výstavbě objektu žádný nebezpečný odpad, předpokládá se vznik následujících druhů odpadů: IČO: /6

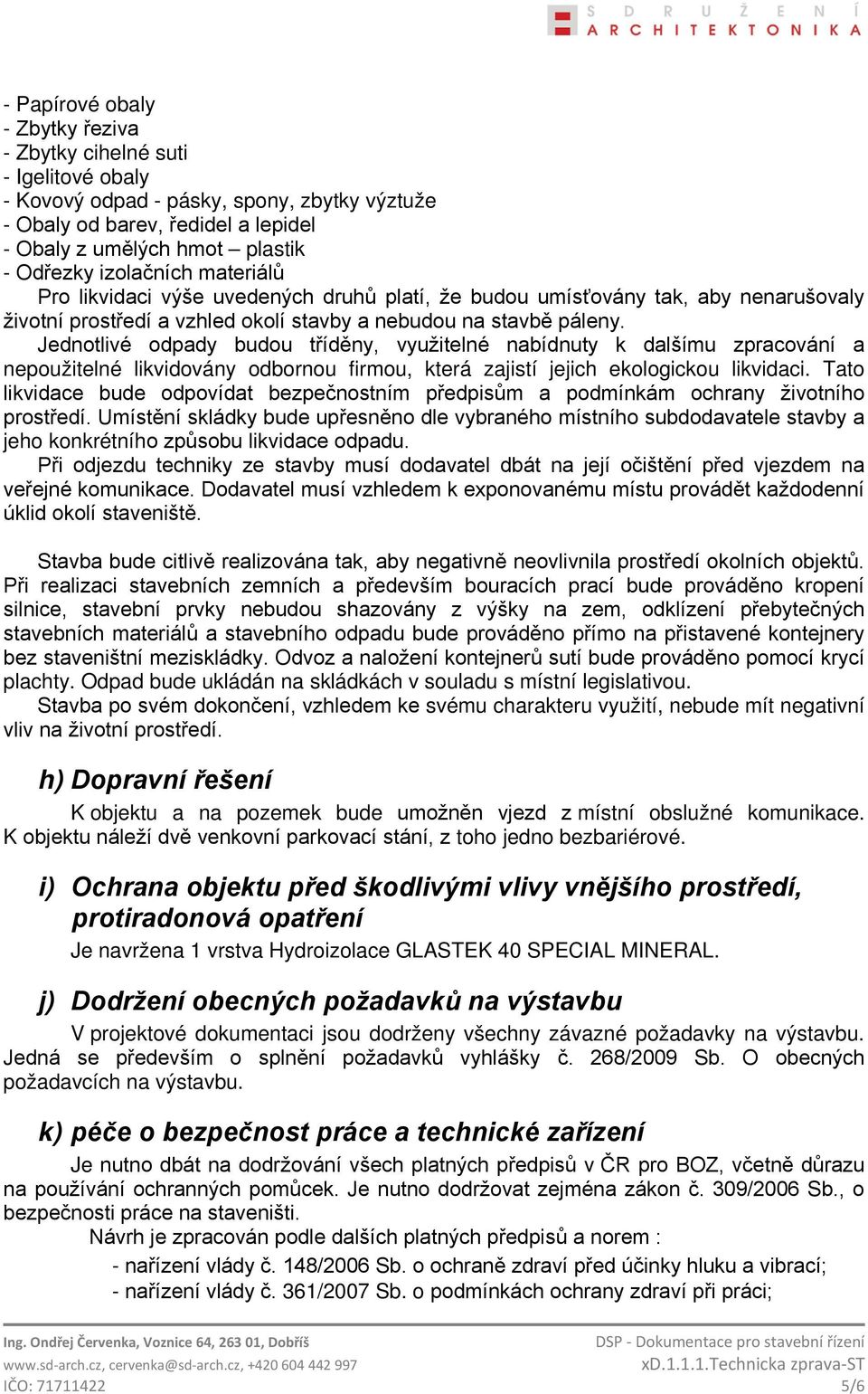

5 - Papírové obaly - Zbytky řeziva - Zbytky cihelné suti - Igelitové obaly - Kovový odpad - pásky, spony, zbytky výztuže - Obaly od barev, ředidel a lepidel - Obaly z umělých hmot plastik - Odřezky izolačních materiálů Pro likvidaci výše uvedených druhů platí, že budou umísťovány tak, aby nenarušovaly životní prostředí a vzhled okolí stavby a nebudou na stavbě páleny. Jednotlivé odpady budou tříděny, využitelné nabídnuty k dalšímu zpracování a nepoužitelné likvidovány odbornou firmou, která zajistí jejich ekologickou likvidaci. Tato likvidace bude odpovídat bezpečnostním předpisům a podmínkám ochrany životního prostředí. Umístění skládky bude upřesněno dle vybraného místního subdodavatele stavby a jeho konkrétního způsobu likvidace odpadu. Při odjezdu techniky ze stavby musí dodavatel dbát na její očištění před vjezdem na veřejné komunikace. Dodavatel musí vzhledem k exponovanému místu provádět každodenní úklid okolí staveniště. Stavba bude citlivě realizována tak, aby negativně neovlivnila prostředí okolních objektů. Při realizaci stavebních zemních a především bouracích prací bude prováděno kropení silnice, stavební prvky nebudou shazovány z výšky na zem, odklízení přebytečných stavebních materiálů a stavebního odpadu bude prováděno přímo na přistavené kontejnery bez staveništní meziskládky. Odvoz a naložení kontejnerů sutí bude prováděno pomocí krycí plachty. Odpad bude ukládán na skládkách v souladu s místní legislativou. Stavba po svém dokončení, vzhledem ke svému charakteru využití, nebude mít negativní vliv na životní prostředí. h) Dopravní řešení K objektu a na pozemek bude umožněn vjezd z místní obslužné komunikace. K objektu náleží dvě venkovní parkovací stání, z toho jedno bezbariérové. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Je navržena 1 vrstva Hydroizolace GLASTEK 40 SPECIAL MINERAL. j) Dodržení obecných požadavků na výstavbu V projektové dokumentaci jsou dodrženy všechny závazné požadavky na výstavbu. Jedná se především o splnění požadavků vyhlášky č. 268/2009 Sb. O obecných požadavcích na výstavbu. k) péče o bezpečnost práce a technické zařízení Je nutno dbát na dodržování všech platných předpisů v ČR pro BOZ, včetně důrazu na používání ochranných pomůcek. Je nutno dodržovat zejména zákon č. 309/2006 Sb., o bezpečnosti práce na staveništi. Návrh je zpracován podle dalších platných předpisů a norem : - nařízení vlády č. 148/2006 Sb. o ochraně zdraví před účinky hluku a vibrací; - nařízení vlády č. 361/2007 Sb. o podmínkách ochrany zdraví při práci; IČO: /6

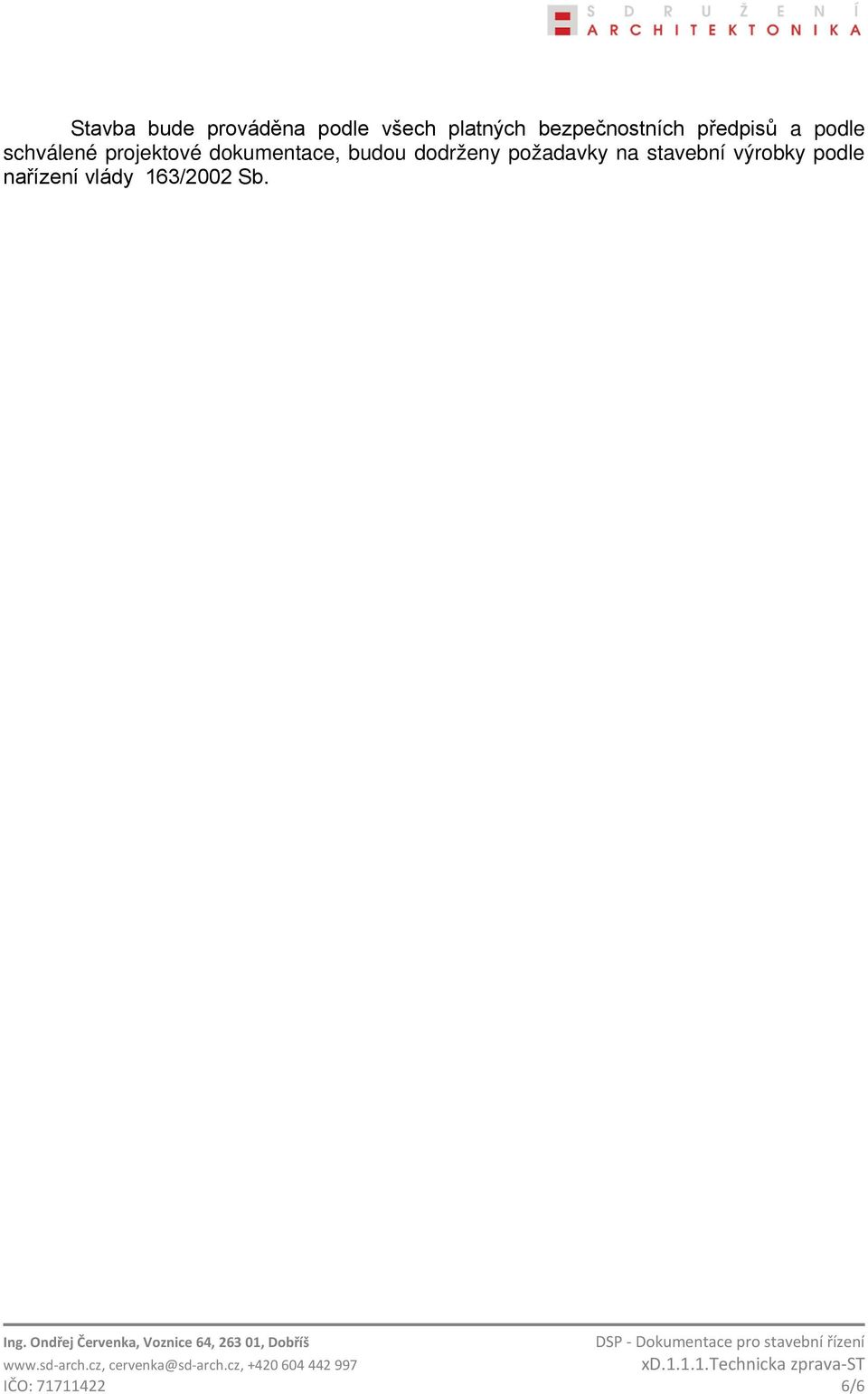

6 Stavba bude prováděna podle všech platných bezpečnostních předpisů a podle schválené projektové dokumentace, budou dodrženy požadavky na stavební výrobky podle nařízení vlády 163/2002 Sb. IČO: /6
