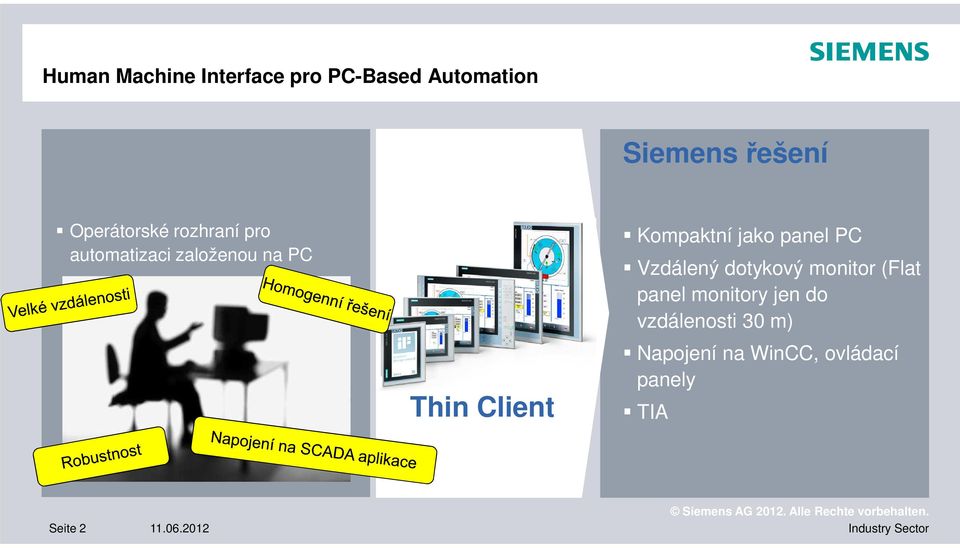

2 Human Machine Interface pro PC-Based Automation Siemens řešení Operátorské rozhraní pro automatizaci založenou na PC Thin Client Kompaktní jako panel PC Vzdálený dotykový monitor (Flat panel monitory jen do vzdálenosti 30 m) Napojení na WinCC, ovládací panely TIA Seite

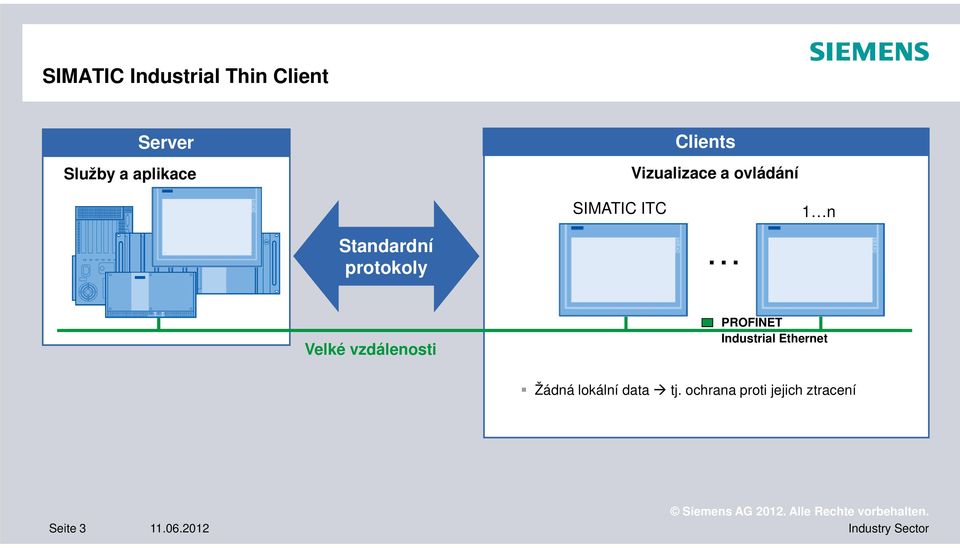

3 Server Služby a aplikace Clients Vizualizace a ovládání Standardní protokoly SIMATIC ITC 1 n Velké vzdálenosti PROFINET Industrial Ethernet Žádná lokální data tj. ochrana proti jejich ztracení Seite

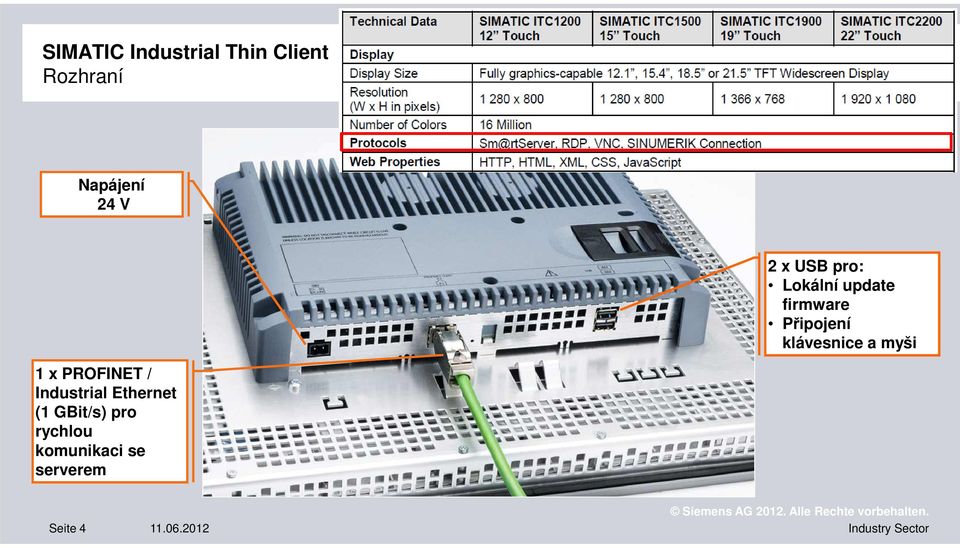

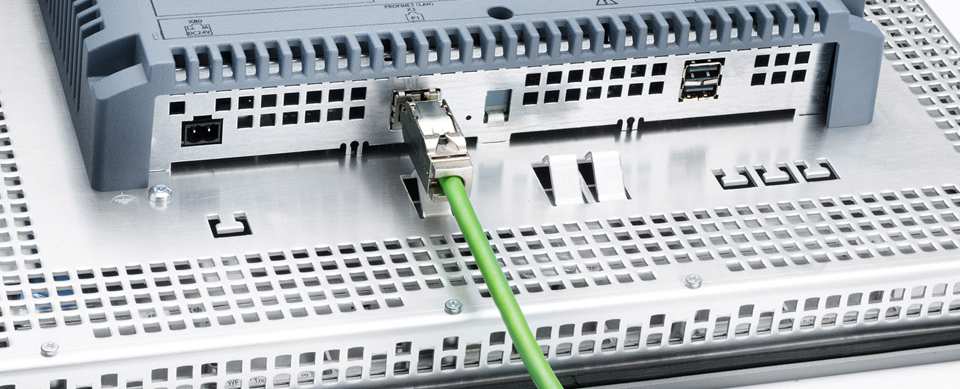

4 Rozhraní Napájení 24 V 2 x USB pro: Lokální update firmware Připojení klávesnice a myši 1 x PROFINET / Industrial Ethernet (1 GBit/s) pro rychlou komunikaci se serverem Seite

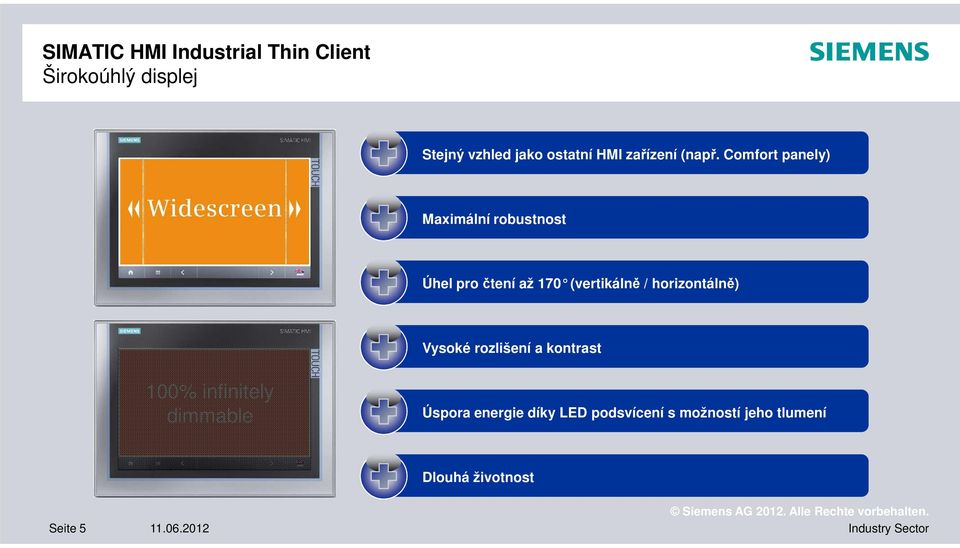

5 SIMATIC HMI Industrial Thin Client Širokoúhlý displej Stejný vzhled jako ostatní HMI zařízení (např. Comfort panely) Maximální robustnost Úhel pro čtení až 170 (vertikáln ě / horizontálně) Vysoké rozlišení a kontrast 100% infinitely dimmable Úspora energie díky LED podsvícení s možností jeho tlumení Dlouhá životnost Seite

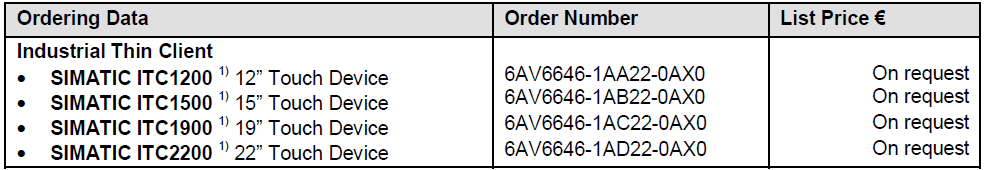

6 SIMATIC HMI Industrial Thin Client 1200 EUR 1400 EUR 1600 EUR 2000 EUR Seite

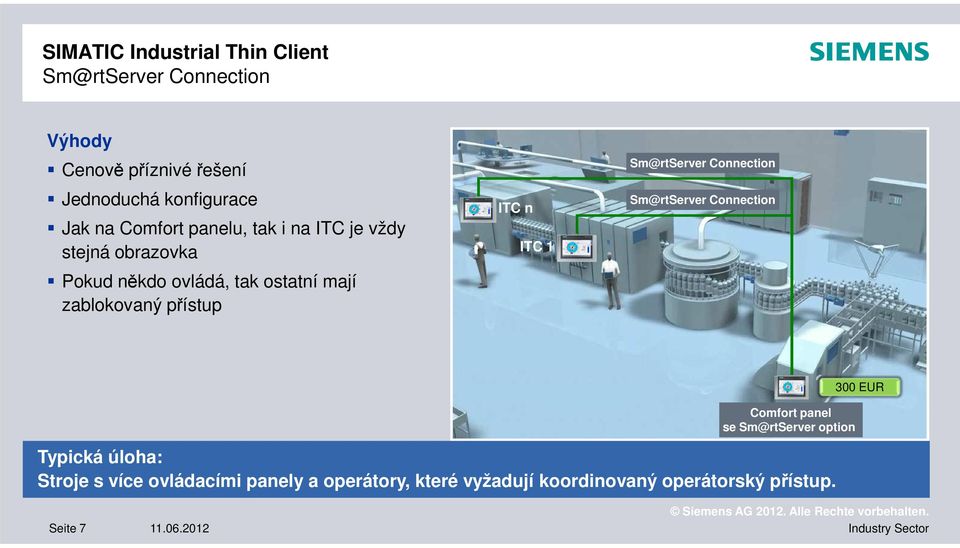

7 Connection Výhody Cenově příznivé řešení Jednoduchá konfigurace Jak na Comfort panelu, tak i na ITC je vždy stejná obrazovka Pokud někdo ovládá, tak ostatní mají zablokovaný přístup ITC n ITC 1 Sm@rtServer Connection Sm@rtServer Connection Comfort panel se Sm@rtServer option Typická úloha: Stroje s více ovládacími panely a operátory, které vyžadují koordinovaný operátorský přístup. 300 EUR Seite

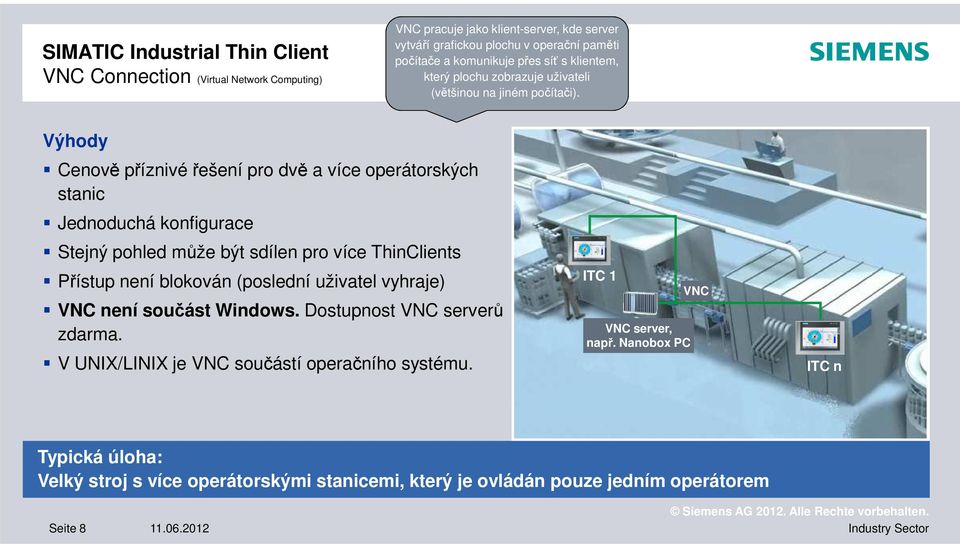

8 VNC Connection (Virtual Network Computing) VNC pracuje jako klient-server, kde server vytváří grafickou plochu v operační paměti počítače a komunikuje přes síť s klientem, který plochu zobrazuje uživateli (většinou na jiném počítači). Výhody Cenově příznivé řešení pro dvě a více operátorských stanic Jednoduchá konfigurace Stejný pohled může být sdílen pro více ThinClients Přístup není blokován (poslední uživatel vyhraje) ITC 1 VNC není součást Windows. Dostupnost VNC serverů zdarma. V UNIX/LINIX je VNC součástí operačního systému. VNC server, např. Nanobox PC VNC ITC n Typická úloha: Velký stroj s více operátorskými stanicemi, který je ovládán pouze jedním operátorem Seite

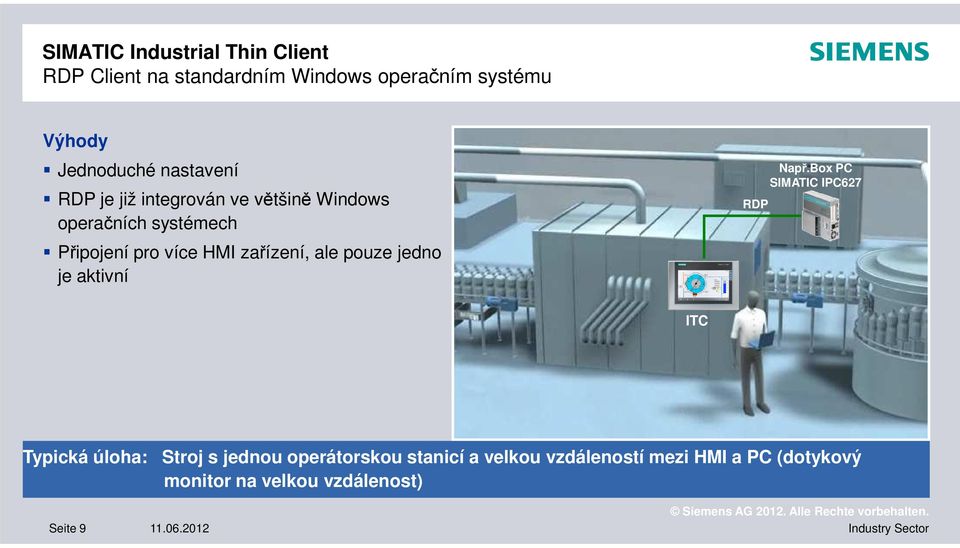

9 RDP Client na standardním Windows operačním systému Výhody Jednoduché nastavení RDP je již integrován ve většině Windows operačních systémech Připojení pro více HMI zařízení, ale pouze jedno je aktivní RDP Např.Box PC SIMATIC IPC627 ITC Typická úloha: Stroj s jednou operátorskou stanicí a velkou vzdáleností mezi HMI a PC (dotykový monitor na velkou vzdálenost) Seite

10 RDP Client na Windows Server operačním systému Výhody Na serveru běží více operátorských stanic (RDP Clientů) spojených s Thin Clienty Každý Thin Client může pracovat nezávisle s různými aplikacemi Centrální správa uživatelů (zabezpečení systému) ITC 2 ITC 1 ITC n RDP Např. Rack IPC (s Windows Server operačním systémem) Typická úloha: Řízená technologie s více nezávislými operátorskými stanicemi (např. WinCC/Web Navigator) Seite

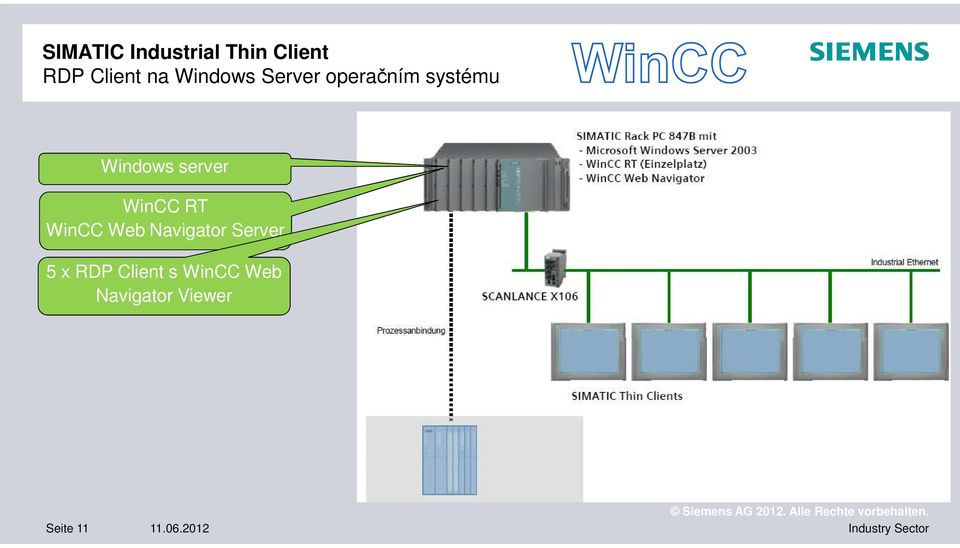

11 RDP Client na Windows Server operačním systému Windows server WinCC RT WinCC Web Navigator Server 5 x RDP Client s WinCC Web Navigator Viewer Seite

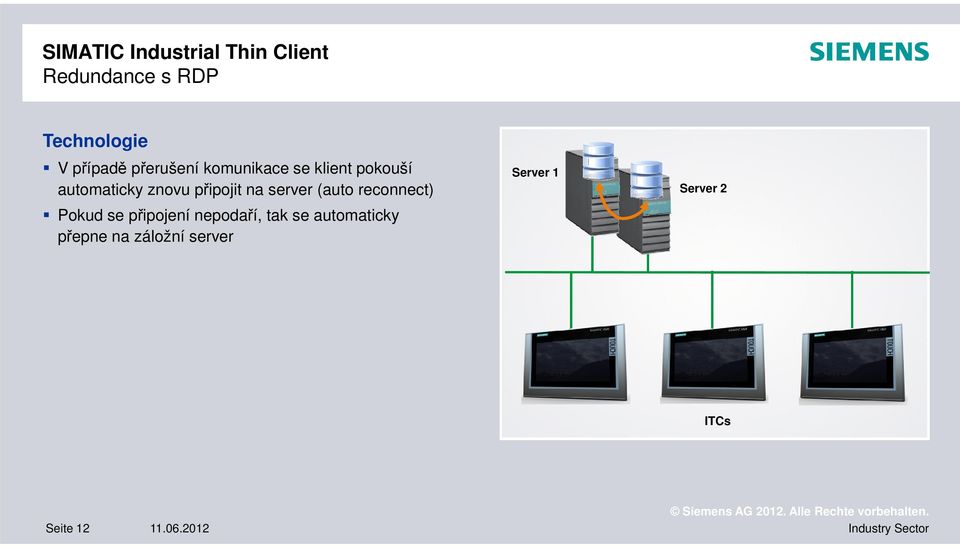

12 Redundance s RDP Technologie V případě přerušení komunikace se klient pokouší automaticky znovu připojit na server (auto reconnect) Pokud se připojení nepodaří, tak se automaticky přepne na záložní server Server 1 Server 2 ITCs Seite

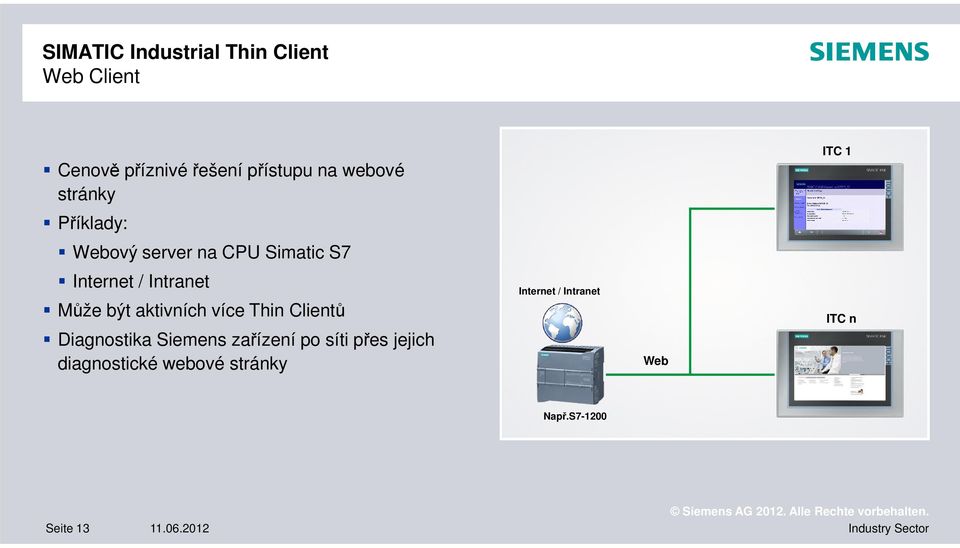

13 Web Client Cenově příznivé řešení přístupu na webové stránky ITC 1 Příklady: Webový server na CPU Simatic S7 Internet / Intranet Může být aktivních více Thin Clientů Diagnostika Siemens zařízení po síti přes jejich diagnostické webové stránky Internet / Intranet Web ITC n Např.S Seite

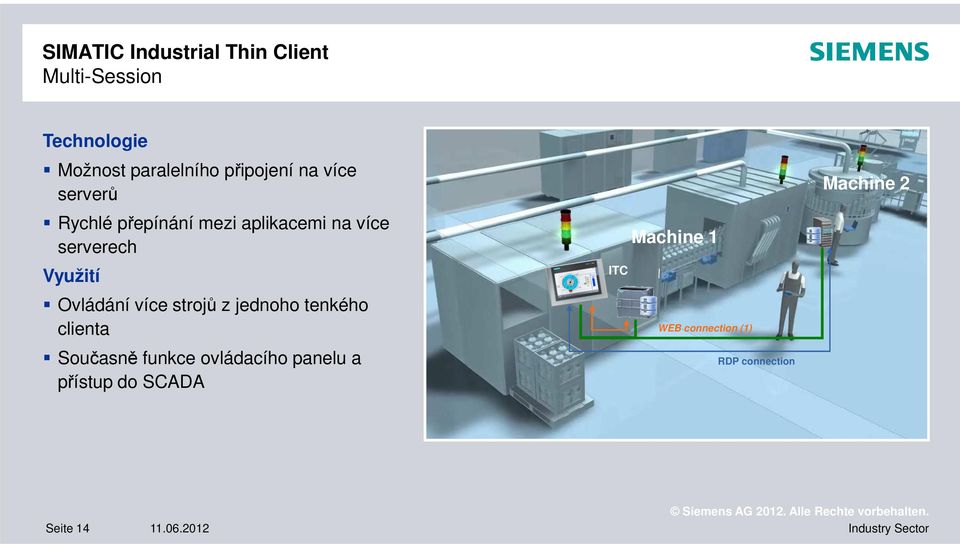

14 Multi-Session Technologie Možnost paralelního připojení na více serverů Rychlé přepínání mezi aplikacemi na více serverech Využití Ovládání více strojů z jednoho tenkého clienta Současně funkce ovládacího panelu a přístup do SCADA Machine 1 ITC WEB connection (1) RDP connection Machine 2 Seite

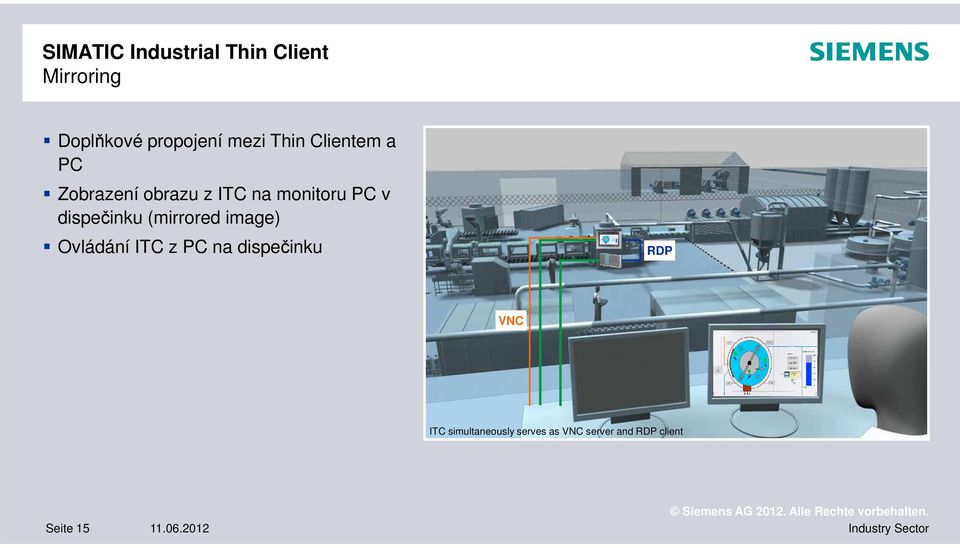

15 Mirroring Doplňkové propojení mezi Thin Clientem a PC Zobrazení obrazu z ITC na monitoru PC v dispečinku (mirrored image) Ovládání ITC z PC na dispečinku RDP VNC ITC simultaneously serves as VNC server and RDP client Seite

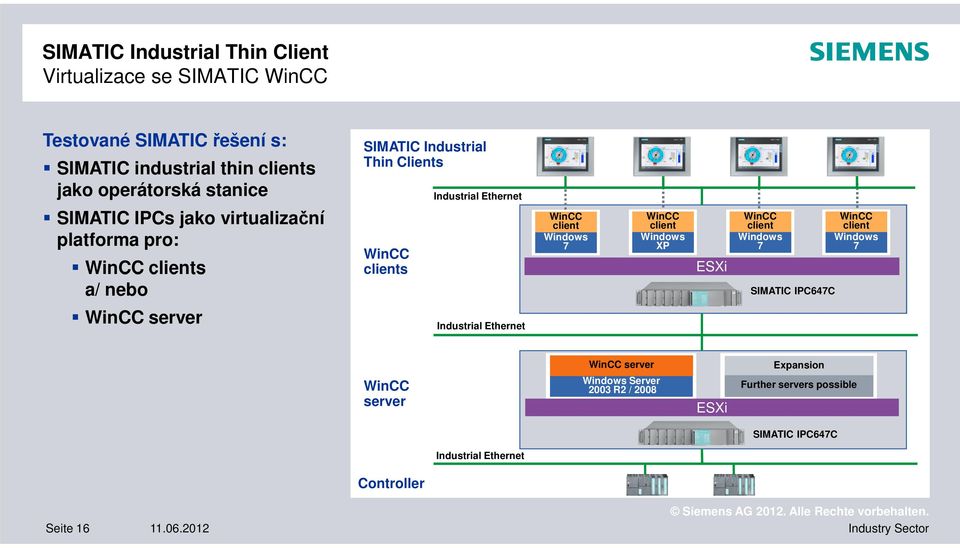

16 Virtualizace se SIMATIC WinCC Testované SIMATIC řešení s: SIMATIC industrial thin clients jako operátorská stanice SIMATIC IPCs jako virtualizační platforma pro: WinCC clients a/ nebo SIMATIC Industrial Thin Clients WinCC clients Industrial Ethernet WinCC client Windows 7 WinCC client Windows XP ESXi WinCC client Windows 7 SIMATIC IPC647C WinCC client Windows 7 WinCC server Industrial Ethernet WinCC server WinCC server Windows Server 2003 R2 / 2008 ESXi Expansion Further servers possible SIMATIC IPC647C Industrial Ethernet Controller Seite

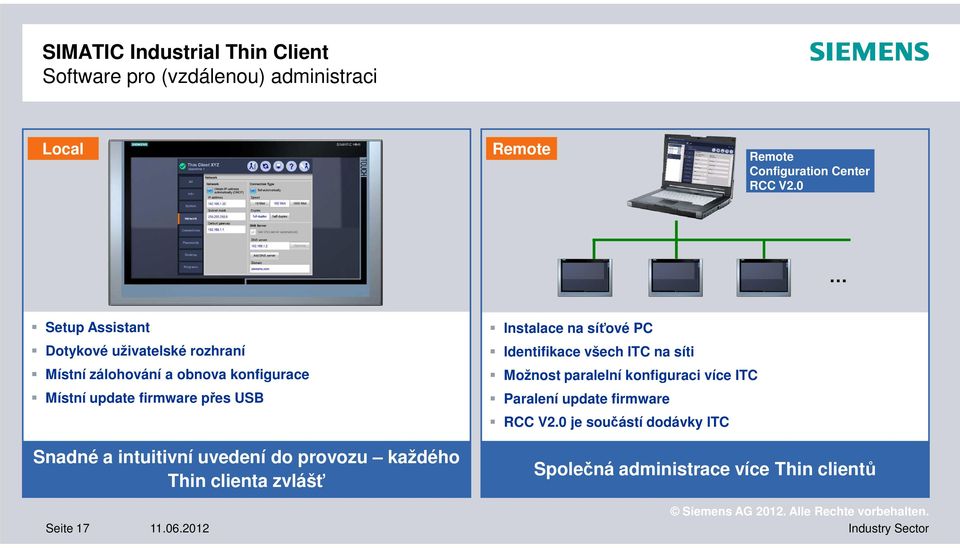

17 Software pro (vzdálenou) administraci Local Remote Remote Configuration Center RCC V2.0 Setup Assistant Dotykové uživatelské rozhraní Místní zálohování a obnova konfigurace Místní update firmware přes USB Snadné a intuitivní uvedení do provozu každého Thin clienta zvlášť Seite Instalace na síťové PC Identifikace všech ITC na síti Možnost paralelní konfiguraci více ITC Paralení update firmware RCC V2.0 je součástí dodávky ITC Společná administrace více Thin clientů

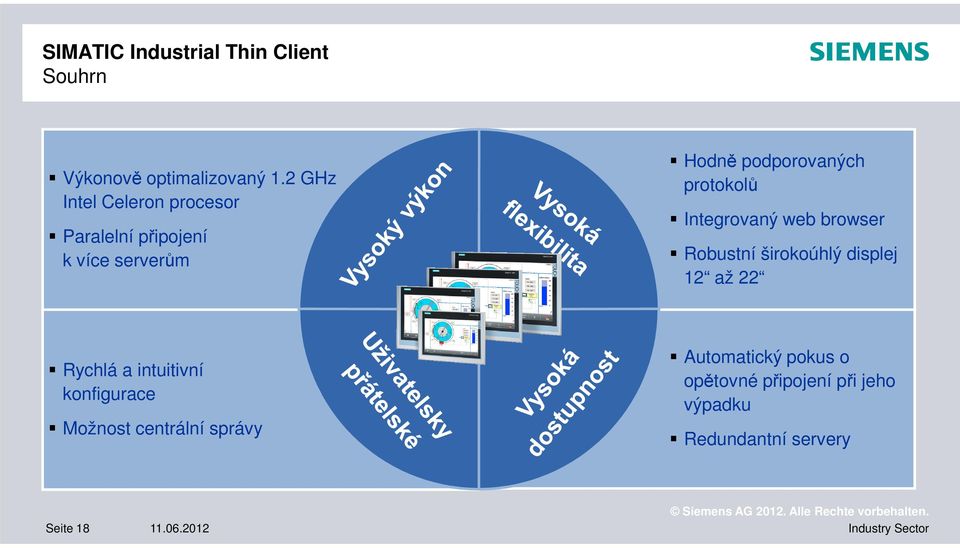

18 Souhrn Výkonově optimalizovaný 1.2 GHz Intel Celeron procesor Paralelní připojení k více serverům Hodně podporovaných protokolů Integrovaný web browser Robustní širokoúhlý displej 12 až 22 Rychlá a intuitivní konfigurace Možnost centrální správy Automatický pokus o opětovné připojení při jeho výpadku Redundantní servery Seite
