1 SIMATIC HMI Charakteristika

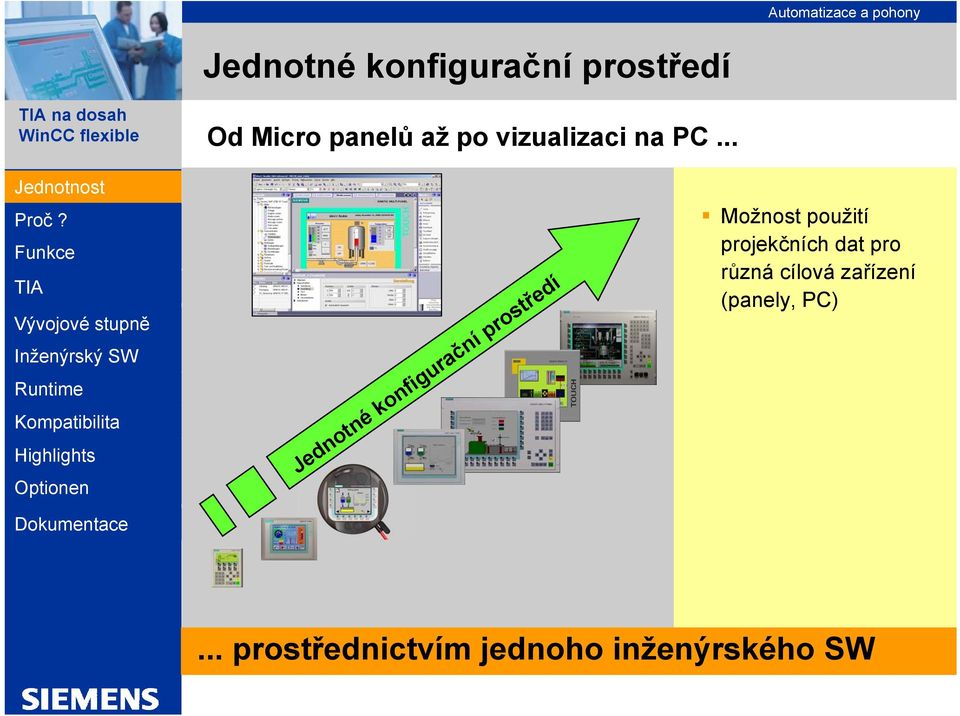

2 Jednotné konfigurační prostředí Od Micro panelů až po vizualizaci na PC... Jednotné konfigurační prostředí Možnost použití projekčních dat pro různácílovázařízení (panely, PC)... prostřednictvím jednoho inženýrského SW

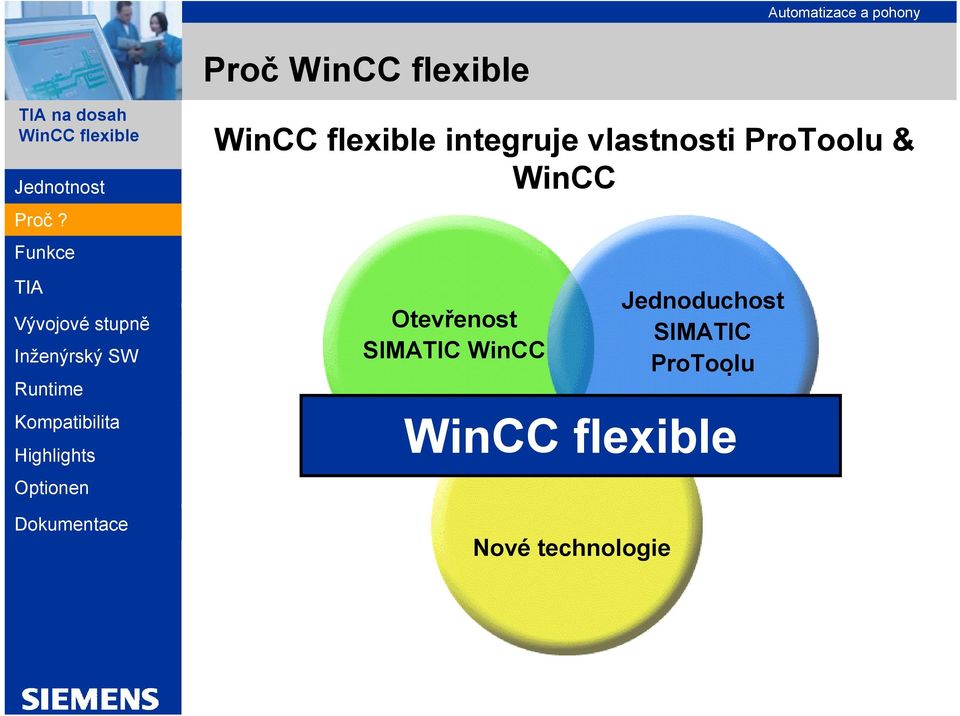

3 Proč integruje vlastnosti ProToolu & WinCC Otevřenost SIMATIC WinCC Nové technologie Jednoduchost SIMATIC ProTool u

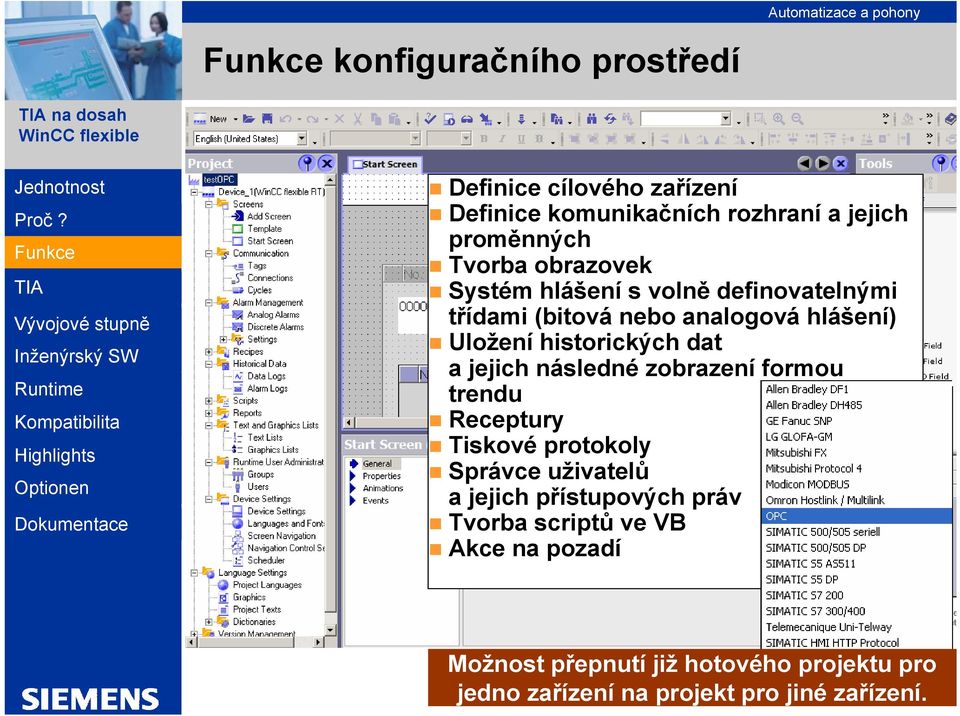

4 konfiguračního prostředí Definice cílového zařízení Definice komunikačních rozhraní a jejich proměnných Tvorba obrazovek Systém hlášení s volně definovatelnými třídami (bitová nebo analogová hlášení) Uložení historických dat a jejich následné zobrazení formou trendu Receptury Tiskové protokoly Správce uživatelů a jejich přístupových práv Tvorba scriptů ve VB Akce na pozadí Možnost přepnutí již hotového projektu pro jedno zařízení na projekt pro jiné zařízení.

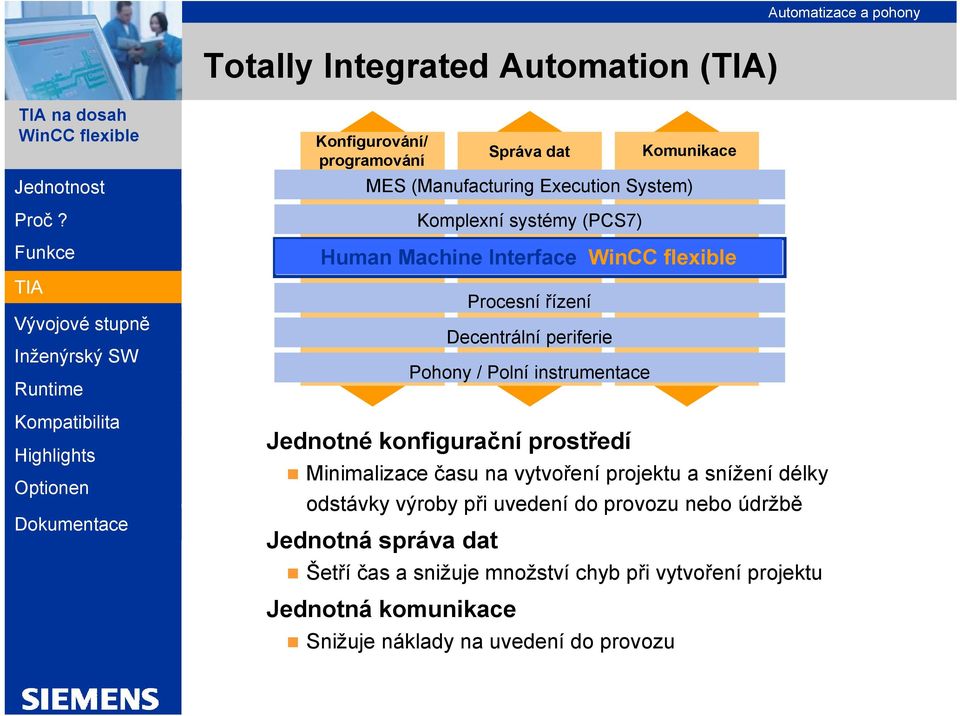

5 Totally Integrated Automation () Automatizace a pohony Konfigurování/ programování Jednotné konfigurační prostředí Minimalizace času na vytvoření projektu a snížení délky odstávky výroby při uvedení do provozu nebo údržbě Jednotná správa dat Správa dat Komplexní systémy (PCS7) Human Machine Interface Procesní řízení Decentrální periferie Pohony / Polní instrumentace Komunikace MES (Manufacturing Execution System) Šetří čas a snižuje množství chyb při vytvoření projektu Jednotná komunikace Snižuje náklady na uvedení do provozu

6 vývojové stupně Stupeň 2: Procesní vizualizace Stupeň 1: Sledování a ovládání strojů

7 vývojové stupně Předpokládaný vývoj WinCC V 6 Service Release Procesní vizualizace kompatibilita Sledování a ovládání strojů WinCC flexible stupeň 1 WinCC flexible stupeň 2 ProTool V 6 Service Release WinCC WinCC flexible flexible SP1 2005

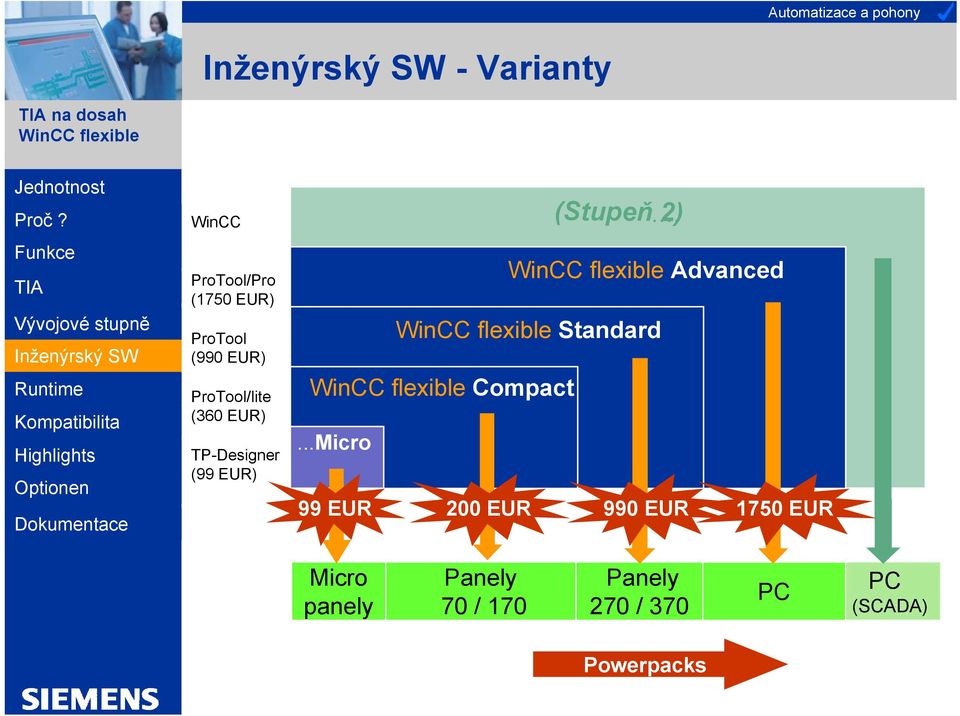

8 - Varianty WinCC ProTool/Pro (1750 EUR) ProTool (990 EUR) ProTool/lite (360 EUR) TP-Designer (99 EUR) (Stupeň 2)... Advanced Standard Compact...Micro 99 EUR 200 EUR 990 EUR 1750 EUR Micro panely Panely 70 / 170 Panely 270 / 370 PC PC (SCADA) Powerpacks

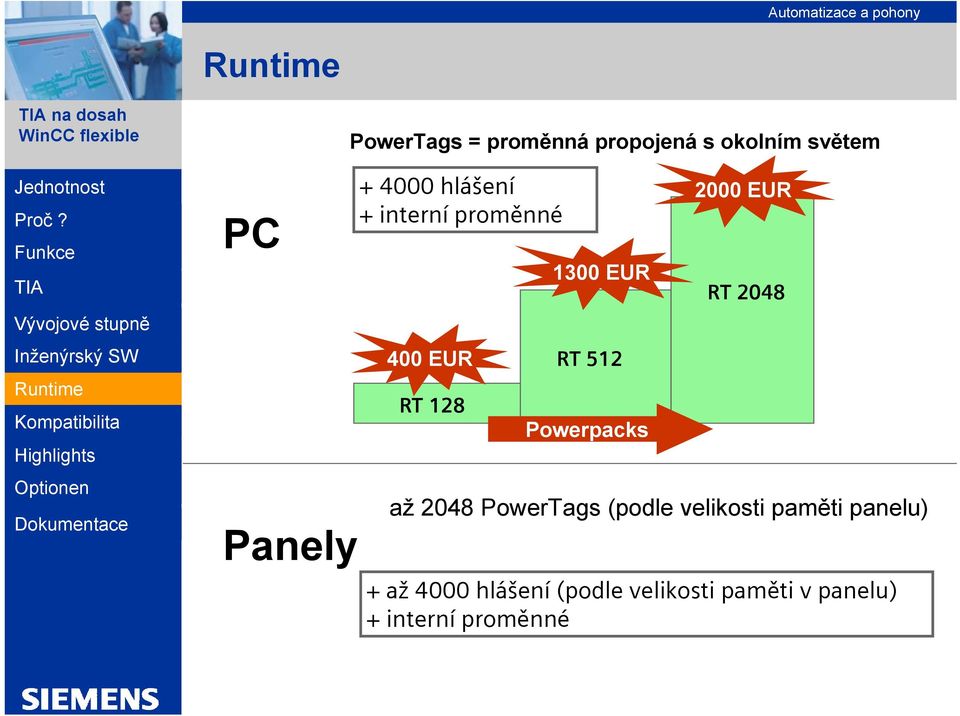

9 PC Panely PowerTags = proměnná propojená s okolním světem hlášení + interní proměnné 400 EUR RT EUR RT 512 Powerpacks 2000 EUR RT 2048 až 2048 PowerTags (podle velikosti paměti panelu) + až 4000 hlášení (podle velikosti paměti v panelu) + interní proměnné

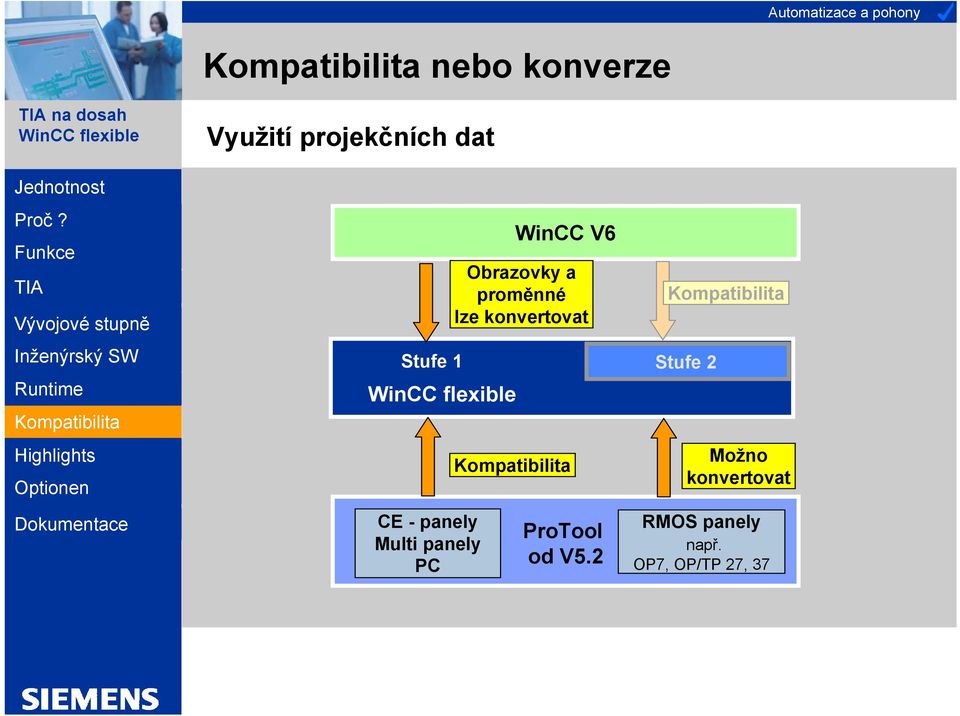

10 nebo konverze Využití projekčních dat Stufe 1 CE - panely Multi panely PC WinCC V6 Obrazovky a proměnné lze konvertovat ProTool od V5.2 Stufe 2 Možno konvertovat RMOS panely např. OP7, OP/TP 27, 37

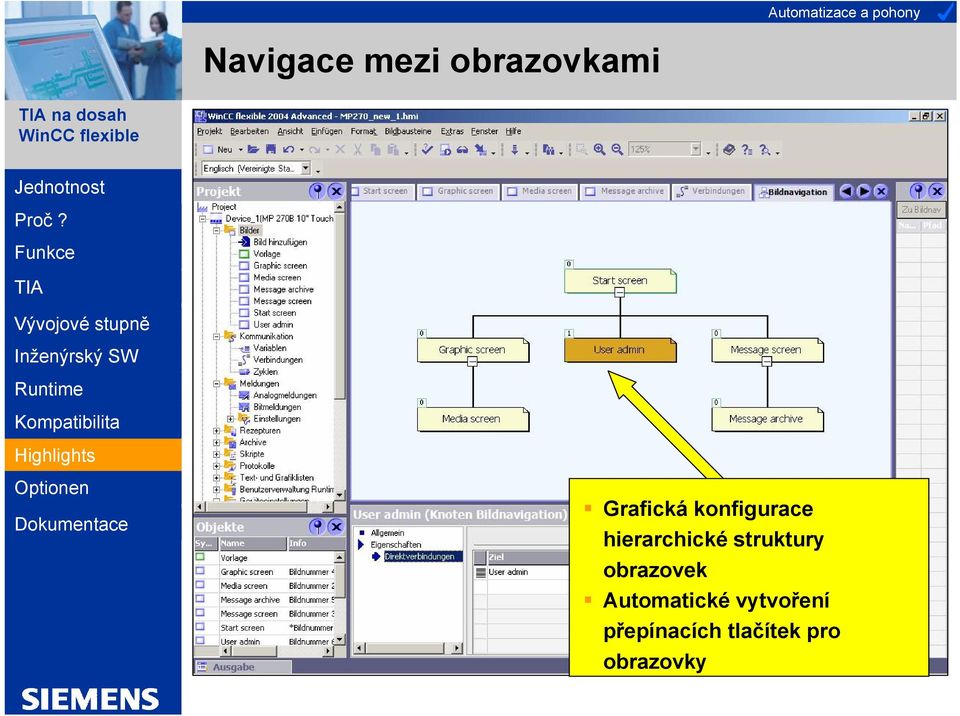

11 Navigace mezi obrazovkami Grafická konfigurace hierarchické struktury obrazovek Automatické vytvoření přepínacích tlačítek pro obrazovky

12 Realizace zobrazení změny polohy objektu 1. Objekt umístit na obrazovku 2. Vybrat typ animace 3. Graficky definovat změnu polohy 4. Přiřazení proměnné 1 3 Jednoduchost a rychlost realizace 2 4 Animace

13 Strukturované objekty Vytvoření strukturovaného objektu (Faceplate, Bildbaustein) Stanovení skupiny objektů Výběr požadovaných vlastností Automatické uložení do knihovny Možnost změny z jednoho místa Nízké náklady na projekční změny Animace

14 Dodávané knihovny a grafické objekty Automatizace a pohony Základní objekty Přepínače, tlačítka, grafické objekty Rozšířené objekty Objekty pro zobrazení receptur, křivek, hlášení, Knihovna objektů s možností dynamizace Grafické objekty s možností změny velikosti v wmf formátu s barevným řešením závislým na typu panelu cca objektů

15 Rozšíření možností (optionen) Funkčně optimalizovaný základní SW umožňuje cenově výhodné řešení základních úloh Uživatelsky orientovaná rozšíření pomocí tzv. Optionů

16 Projekční manuály SIMATIC HMI 2004 Compact/ Standard/ Advanced - User's Manual (BHB_flexible_e.pdf) SIMATIC HMI 2004 Micro User's Manual (BHB_flexible_Micro_e.pdf) Komunikace SIMATIC HMI 2004 Communication Part 1 User's Manual (BHB_flexible_Komm_T1_e.pdf) SIMATIC HMI 2004 Communication Part 2 User's Manual (BHB_flexible_Komm_T2_e.pdf) Migrace SIMATIC HMI 2004 Migration User's Manual (BHB_flexible_Migration_e.pdf) SIMATIC HMI 2004 User's Manual (BHB_flexible e.pdf) Getting Started SIMATIC HMI 2004 Getting Started First Time User (GettingStarted_FirstTimeUser_WinCC_flexible_e.pdf) SIMATIC HMI 2004 Getting Started Options (GettingStarted_Options_WinCC_flexible_e.pdf) SIMATIC HMI 2004 Getting Started Power User (GettingStarted_PowerUser_WinCC_flexible_e.pdf) Manuály k jednotlivým panelům

17 SIMATIC HMI Vždy správn vná volba! Ing. Ladislav Plachý tel.:
