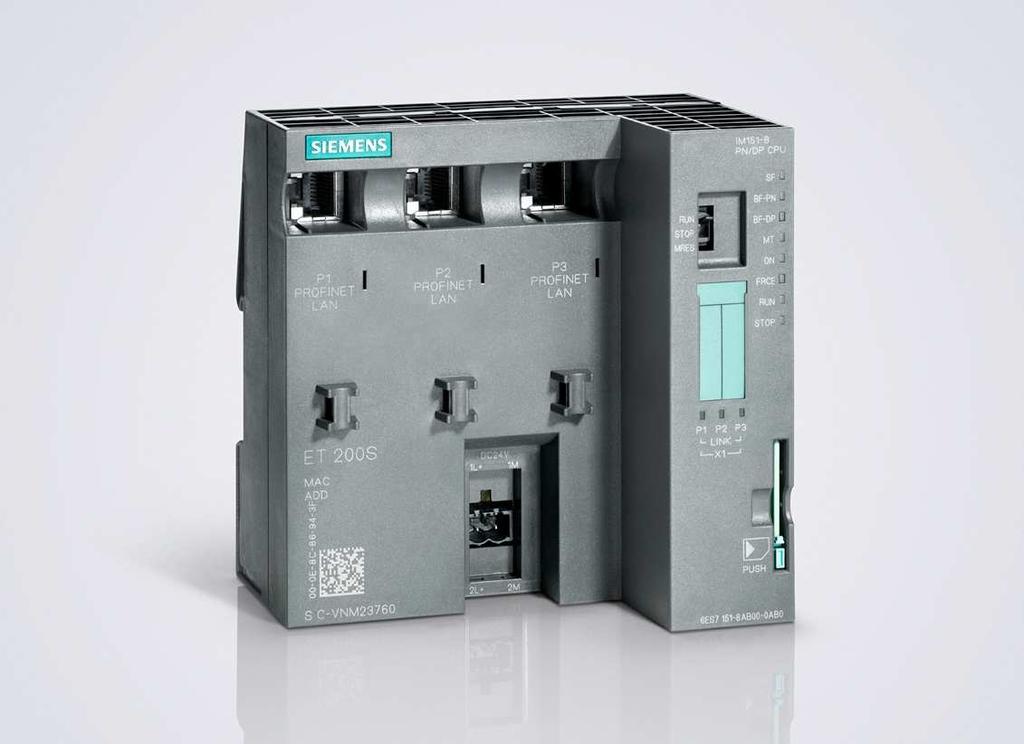

IM151-8 PN/DP CPU 6ES7151-8AB00-0AB0

Rozměr: px
Začít zobrazení ze stránky:

Download "IM151-8 PN/DP CPU 6ES7151-8AB00-0AB0"

Transkript

1 6ES7151-8AB00-0AB0

2 Nové SIMATIC ET 200S CPU s integrovaným rozhraním PROFINET Výkonov odpovídá CPU 314 PROFINET IO i IRT I/O controller pro 128 zaízení I/O device (bude doplnno) PROFINET CBA TCP/IP, UDP/IP, ISO-on-TCP Web server Volitelné rozhraní PROFIBUS DP (master interface module) Verze pro bezpenostníízení (F-CPU) Cenov výhodné SIMATIC ET 200 CPU standardní, výhodné Strana 2/16

3 Parametry (1) Výkonný hardware 128 KB RAM (F-CPU 192 KB) 64 KB zálohovaná pam, non-volatile bez baterie Zpracování instrukcí: bit 100 ns, word 200 ns Baterií-zálohované hodiny (6 týdn) Kvantitativní údaje Process image B jak pro vstupy tak pro výstupy Adresní prostor v/v 2 KB/2 KB asovae/ítae 256/ B pam píznak 1023 FB+FC+DB (max. 64 KB) Strana 3/16

4 Parametry (2) Provozní podmínky Stupe krytí IP20 Pracovní teplota 0 až +60 C (záleží na montážní orientaci) Konfigurace a programování STEP7 od v 5.4 SP4 Design Šíka 120 mm PROFIBUS Master modul lze doplnit Délka celé stanice ET200S až 2 m Max. 63 rozšiovacích modul Certifikáty: culus, CE, PNO Strana 4/16

5 Parametry (3) Profinet rozhraní s 3-portovým switchem Liniová struktura P ipojení PG/PC/HMI Strana 5/16 Siemens kv ten 2008

6 Snadná údržba a servis (1) Stavové LED, online diagnostika, diagnostická perušení, Pehledné úspora asu RUN / STOP pepína Pi servisu nemusí být nutné odpojovat napájení Informace o modulu a diagnostika pes Web server Diagnostika bez speciálního softwaru, diagnostika s bžným PC i bezdrátov Pipojení PG/PC pes libovolný port modulu 3 ethernetové porty, voliteln Profibus Strana 6/16

7 Snadná údržba a servis (2) Další diagnostika po síti Ethernet SNMP, LLDP Modulární design Flexibilní, levné rozšiovací moduly Výmna CPU bez PG/PC program / data a archivovaný projekt na SIMATIC micro memory card Update firmwaru Micro memory card - lokáln Online: pes komunikaní sí, více CPU najednou Strana 7/16

8 Komunikace PROFIBUS-DP DP master (po doplnní PROFIBUS DP master interface modulu) S7 komunikace (pouze server) PROFINET S7 komunikace (klient, server) PROFINET IO controller PROFINET IO device (firmware stage 2) Standardní komunikace TCP/IP, UDP, ISO-on-TCP PROFINET CBA Strana 8/16

9 Otevená komunikace po Ethernetu podporuje až 8 tchto spojení souasn Spojení navazována/ukonována dynamicky pi bhu programu Protokoly: TCP/IP UDP ISO-on-TCP Komunikaní bloky: FB65 TCON navázání spojení FB65 TDISCON ukonení spojení UDT65 TCON_PAR konfigurace spojení FB 63 TSEND odesílání FB 64 TRCV píjem Strana 9/16

10 PROFINET CBA standard pro machine-machine komunikaci Proxy IM151-8 PN/DP CPU IM151-8 PN/DP CPU Konfigurace komunikace místo programování Distribuovaná inteligence nezávislé jednotky Opakované použití technologických modul Strana 10/16

11 Machine-machine komunikace pes PN/PN couplery Nazávisle Oddlené projekty pro jednotlivé stroje Oddlené komunikaní sít Mohou být rozdílnéídicí sytémy Jednoduše Konfigurace jako ET200 Pístup k datm pes v/v adresy Rychle Rychlá cyklická komunikace, použitelné i pro bezpenostníízení Strana 11/16

12 Integrovaný Web server Diagnostika odkudkoliv Pes integrované Profinet rozhraní Read-only pístup pes Internet browser Zobrazení na PC, Multi Panelech, PDA Jazyky: DE, EN, FR, ES, IT, CN, JP & ' () % % " # $ % % & Obsah www stránek Identifikace modulu (Obj.., firmware) Stav, diagnostický buffer Ethernet - parametry a statistiky Tabulky promnných (VAT)!! Strana 12/16

13 S7-Routing Komunikace, programování, diagnostika Routing mezi sítí Ethernet a Profibus - obousmrn Moduly jsou dostupné z libovolného místa sít (PROFIBUS, Ethernet) Data record routing * +,! Strana 13/16

14 6ES7151-8AB00-0AB0 Pípadné dotazy na: tel
