1 TIA na dosah SINEMA Server V13 Pro plně transparentní sítě siemens.cz/sinema

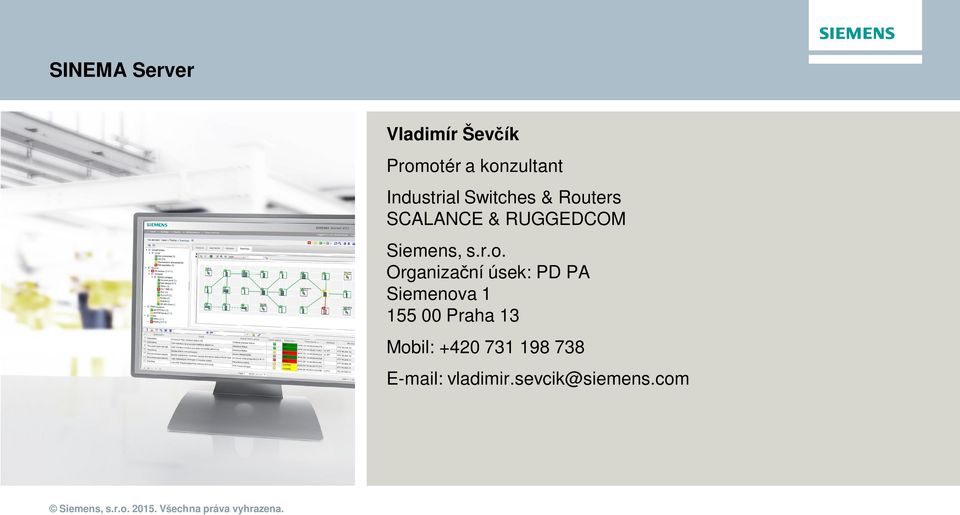

2 SINEMA Server Vladimír Ševčík Promotér a konzultant Industrial Switches & Routers SCALANCE & RUGGEDCOM Siemens, s.r.o. Organizační úsek: PD PA Siemenova Praha 13 Mobil: vladimir.sevcik@siemens.com

3 Současný stav bez SINEMA Serveru Simatic NET PC sw V13 licence: SNMP OPC server

4 SINEMA Server V13 - Dlouhodobý monitoring sítě průmyslového Ethernetu / Profinetu - 24/7 - Pohodlná integrace do vizualizace

5 SINEMA Server V13 Pro více transparentnosti na síti SINEMA Server V13 automatický seznam zařízení průběžné monitorování flexibilní reportování Pro transparentní sítě

6 SINEMA Server V13 HMI / SCADA HMI SCADA systémy /WinCC DCS systémy MES/PCS7 systémy SINEMA Server Monitoring sítě IE/PN Síťové prostředky SCALANCE X/W/M/S RUGGEDCOM Komponenty s podporou SNMP Konocová zařízení Koncová zařízení s možností síťové diagnostiky PROFINET infrastruktura a koncová zařízení SIMATIC PLC např. S7-300 / S7-400

7 SINEMA Server V13 Hlavní funkce Topologie Úvodní obrazovka Reporty List událostí Náhled topologie Přehled serveru

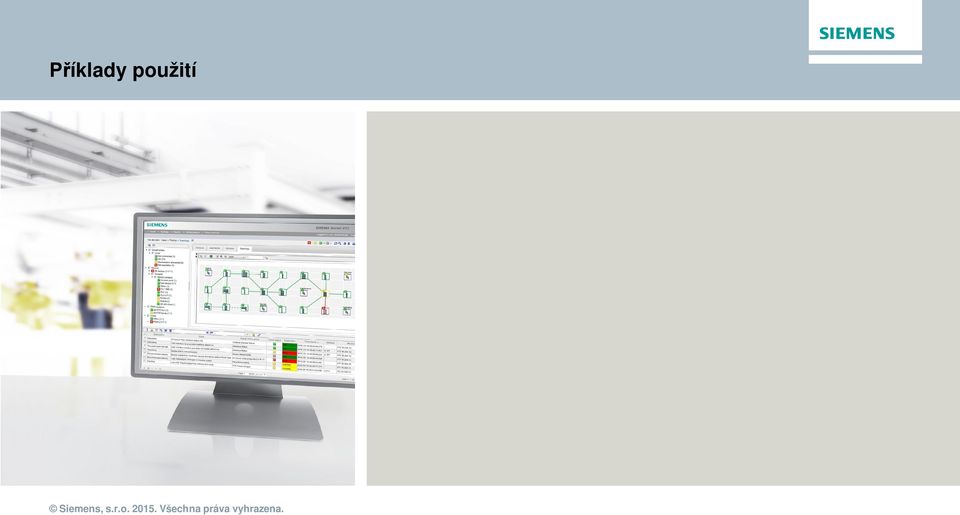

8 Příklady použití

9 SINEMA Server V13 Soupis zařízení na síti Soupis zařízení Stav portů JPG CSV

10 SINEMA Server V13 Zmapování struktury sítě a subčástí technologie Topologie Detailní náhled Topologie schématický náhled

11 SINEMA Server V13 Uživatelské náhledy Výběr a zařazení sledovaných uzlů Náhled na topologii

12 SINEMA Server V13 Síťová diagnostika chyb a změn Monitorování stavu sítě: - změny topologie - výkon a vytížení - SIMATIC PLC (S7-300/S7-400) - PROFINET diagnostika Jeden tool pro obsažnou diagnostiku General network devices Database

13 SINEMA Server V13 SIMATIC diagnostika qsimatic S7-300 q IM151-8PN CPU q IM154-8PN CPU q Simatic S7-400 q Simatic S7-410

14 SINEMA Server V13 Integrace do HMI s SCADA/DCS HTTP OPC URL: word=sinemaa&onlycontentarea=yes

15 Technické detaily

16 Technické detaily Vylepšení V13 Integrována podpora SIMATIC S7-300/S7-400 SIMATIC diagnostika (S7-300/S7-400) Komplexní podpora PROFINET nezávisle na dodavateli PROFINET diagnostika Report System Error (S7-300/S7-400) POF monitorování přes PROFINET Propojení náhledů Událostí a Topologie Přidané funkcionality pro specifické požadavky Výměnné tooly Export dat přes URL

17 Technické detaily Stav sítě Přehled celkového stavu Události

18 Technické detaily Reporty & Trendy Reporty Trendy

19 Technické detaily SINEMA Server celkový přehled SINEMA Server celkový přehled SINEMA Server trendy - Vzdálené sledování až 100 Sinema Serverů.

20 Technické detaily Profily zařízení Profily Pravidla pro vyhledání a monitoring

21 Technické detaily Centrální přístup k datům přes URL

22 Technické detaily POF POF hodnoty POF trendy

23 Detaily pro objednání

24 SINEMA Server V13 Přehled objednacích kódů Produkt Obj. číslo Popis 6GK1781-1BA13-0AA0 (DVD) 6GK1781-1BA13-0AK0 (OSD) 50 uzlů Á ÁTIA Akční nabídka TIA na dosah * vladimir.sevcik@siemens.com SINEMA Server V13 6GK1781-1DA13-0AA0 (DVD) 6GK1781-1DA13-0AK0 (OSD) 100 uzlů 6GK1781-1JA13-0AA0 (DVD) 6GK1781-1JA13-0AK0 (OSD) 6GK1781-1TA13-0AA0 (DVD) 6GK1781-1TA13-0AK0 (OSD) 6GK1781-2AA13-0AA0 (DVD) 6GK1781-2AA13-0AK0 (OSD) 250 uzlů 500 uzlů Povýšení licence V12 V13 Online Software Delivery OSD

25 SINEMA Server V13 Další odkazy Uvolnění produktu Trial verze ke stažení zdarma 21 dní pro maximální počet zařízení (500 uzlů) Plná funkcionalita Manuál: Další informace:

26 SINEMA Server V13 Typické oblasti nasazení Výrobní automatizace PROFINET prostředí S7-300, S7-400 PROFINET PLC SCALANCE HMI systémy (TIAP, WinCC) Procesní průmysl PCS7 systémy S7-400 PROFINET PLC SCALANCE Síťové struktury Rozsáhlé sítě Variabilní sítě např. WLAN Automobilový průmysl PROFINET prostředí S7-300, S7-400 PROFINET PLC SCALANCE HMI systémy (TIAP, WinCC) Výměnné tooly SIEMENS WLAN aplikace Celosvětově

27 SINEMA Server V13 Benefity Vlastnost / Funkce Intuitivní provoz Automatická detekce zařízení a tvorba topologie sítě Kombinace sítové a PROFINET systémové diagnostiky Generování alarmů při událostech Komplexní reporty o síti Integrace do HMI/SCADA systémů např. WinCC/PCS7 Uživatelem definované náhledy topologie Uživatelem definované zobrazení Diagnostika přes běžný prohlížeč Přizpůsobitelné profily zařízení Konfigurační limit až k 50,000 síťovým uzlům Benefit Minimum nákladů na zaškolení Stále aktuální forma dokumentace sítě Jediný komplexní tool pro diagnostiku Upozornění ve správnou chvíli Dlouhodobé vyhodnocování stavu sítě Pohodlná integrace do HMI Mapování zákaznických struktur technologie Rozlišení uživatelů ve webovém rozhraní Není potřeba speciální klient Integrace zařízení jiných výrobců Přehledový náhled až na 100 serverů

28 Vladimír Ševčík Promotér a konzultant Industrial Switches & Routers SCALANCE & RUGGEDCOM Siemens, s.r.o. Organizační úsek: PD PA Siemenova Praha 13 Mobil: vladimir.sevcik@siemens.com siemens.cz/sinema siemens.cz/scalance
