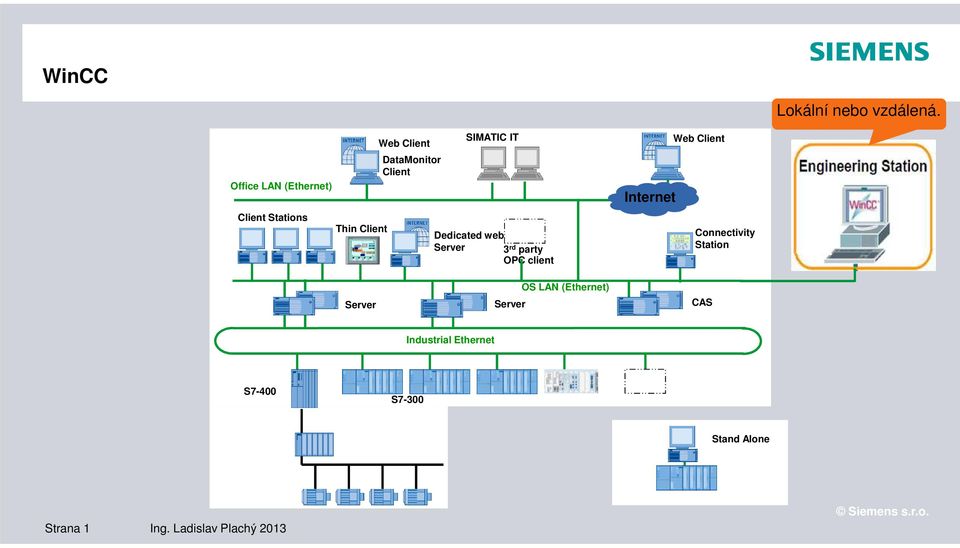

1 WinCC Lokální nebo vzdálená. Office LAN (Ethernet) Client Stations Thin Client Web Client DataMonitor Client SIMATIC IT Dedicated web Server 3 rd party OPC client Internet Web Client Connectivity Station OS LAN (Ethernet) Server Server CAS Industrial Ethernet S7-400 S7-300 Stand Alone Strana 1 Ing. Ladislav Plachý 2013

SIMATIC IT Dedicated web Server 3 rd party OPC client Internet Web Client

Inženýrská stanice To se dá dělat i vzdáleně pomocí VPN tunelu a programu pro vzdálenou plochu. Projekt je upravován přímo na stanici, kde běží RT (samostatná stanice, server nebo i klient).

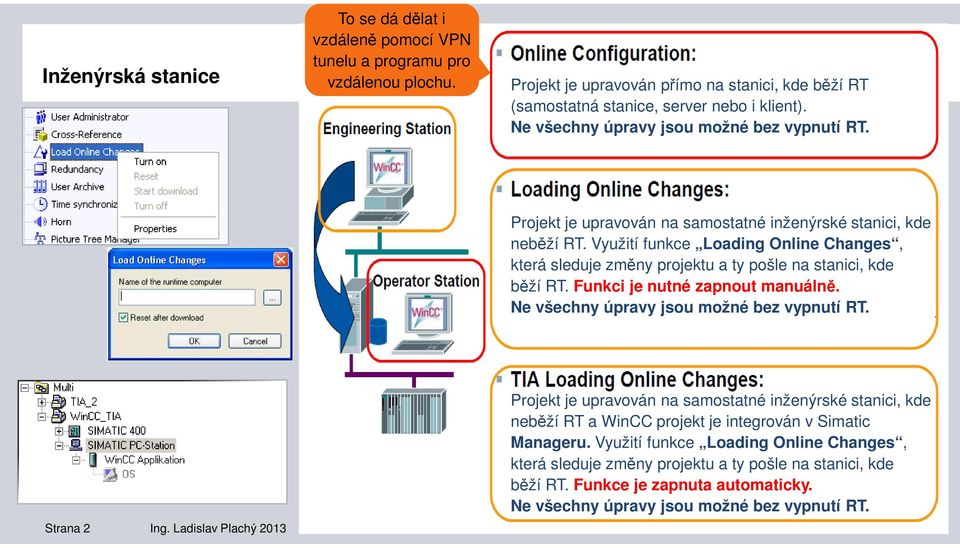

2 Inženýrská stanice To se dá dělat i vzdáleně pomocí VPN tunelu a programu pro vzdálenou plochu. Projekt je upravován přímo na stanici, kde běží RT (samostatná stanice, server nebo i klient). Ne všechny úpravy jsou možné bez vypnutí RT. Projekt je upravován na samostatné inženýrské stanici, kde neběží RT. Využití funkce Loading Online Changes, která sleduje změny projektu a ty pošle na stanici, kde běží RT. Funkci je nutné zapnout manuálně. Ne všechny úpravy jsou možné bez vypnutí RT. Strana 2 Ing. Ladislav Plachý 2013 Projekt je upravován na samostatné inženýrské stanici, kde neběží RT a WinCC projekt je integrován v Simatic Manageru. Využití funkce Loading Online Changes, která sleduje změny projektu a ty pošle na stanici, kde běží RT. Funkce je zapnuta automaticky. Ne všechny úpravy jsou možné bez vypnutí RT.

Využití funkce Loading Online Changes, která sleduje změny projektu a ty pošle na stanici, kde běží RT. Funkci je nutné zapnout manuálně. Ne všechny úpravy jsou možné bez vypnutí RT. Strana 2 Ing.

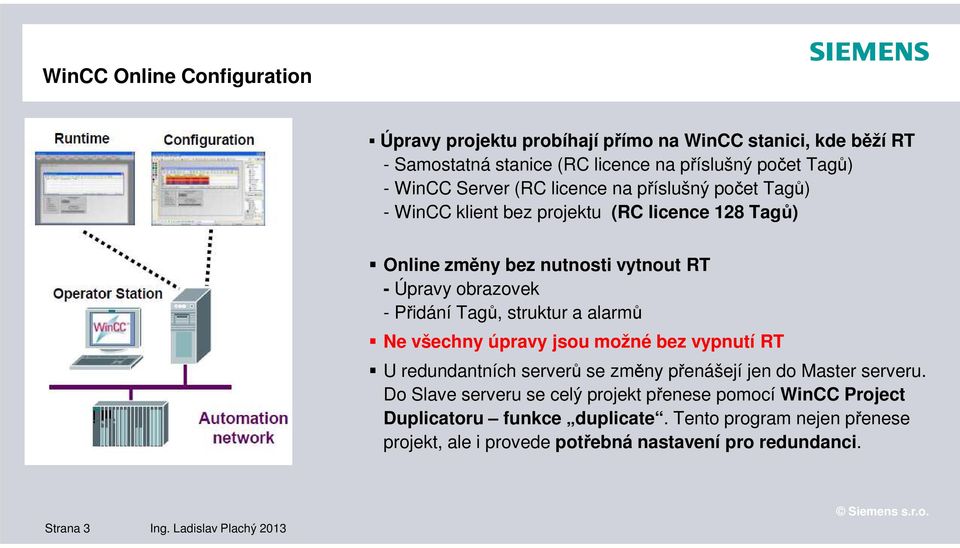

3 WinCC Online Configuration Úpravy projektu probíhají přímo na WinCC stanici, kde běží RT - Samostatná stanice (RC licence na příslušný počet Tagů) - WinCC Server (RC licence na příslušný počet Tagů) - WinCC klient bez projektu (RC licence 128 Tagů) Online změny bez nutnosti vytnout RT - Úpravy obrazovek - Přidání Tagů, struktur a alarmů Ne všechny úpravy jsou možné bez vypnutí RT U redundantních serverů se změny přenášejí jen do Master serveru. Do Slave serveru se celý projekt přenese pomocí WinCC Project Duplicatoru funkce duplicate. Tento program nejen přenese projekt, ale i provede potřebná nastavení pro redundanci. Strana 3 Ing. Ladislav Plachý 2013

alarmů Ne všechny úpravy jsou možné bez vypnutí RT U redundantních serverů se změny přenášejí jen do Master serveru.

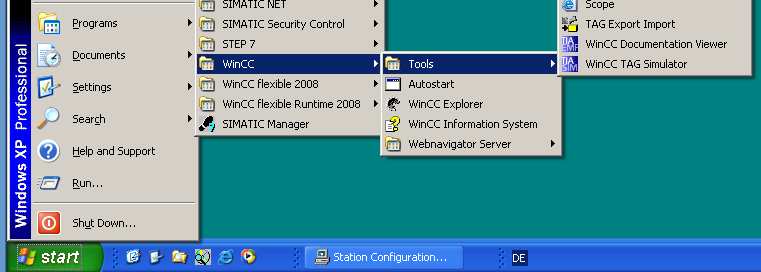

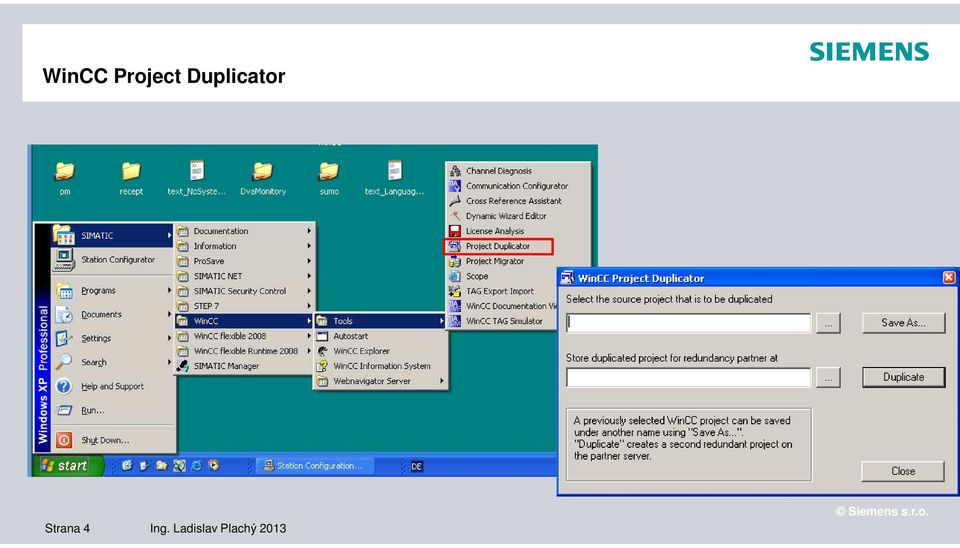

4 WinCC Project Duplicator Strana 4 Ing. Ladislav Plachý 2013

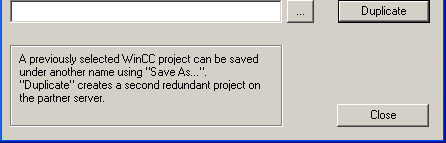

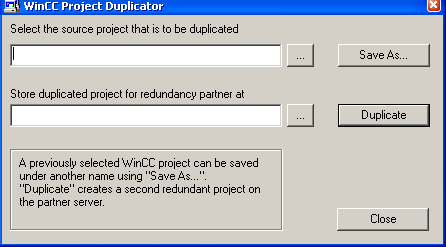

5 WinCC Project Duplicator Save AS Kopie projektu i RT dat na jiný počítač nebo do jiného adresáře. Zdrojový projekt musí být uzavřen. Přenesení projektu na jiný počítač, kde ho chci editovat Vytvoření kopie projektu (backup) Duplicate pro přenesení projektu na redundantní server. Nelze duplikovat na stejný počítač, na kterém je zdrojový projekt. Projekt i RT na cílovém počítači musí být uzavřen. V závislosti na stavu duplikovaného projektu se kopírují projekční data a RT data: Strana 5 Ing. Ladislav Plachý 2013 Stav projektu Konfigurační data RT data Projekt uzavřen Ano Ano Projekt otevřen a Ano Ne deaktivován Projekt v RT Ano Ne

Nelze duplikovat na stejný počítač, na kterém je zdrojový projekt. Projekt i RT na cílovém počítači musí být uzavřen.

Aktivace Loading Online Changes Začne sledovat změny WinCC provedené programátorem Nahrání do

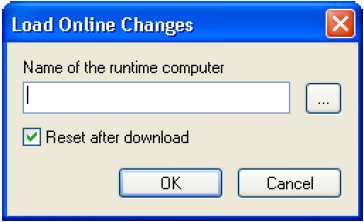

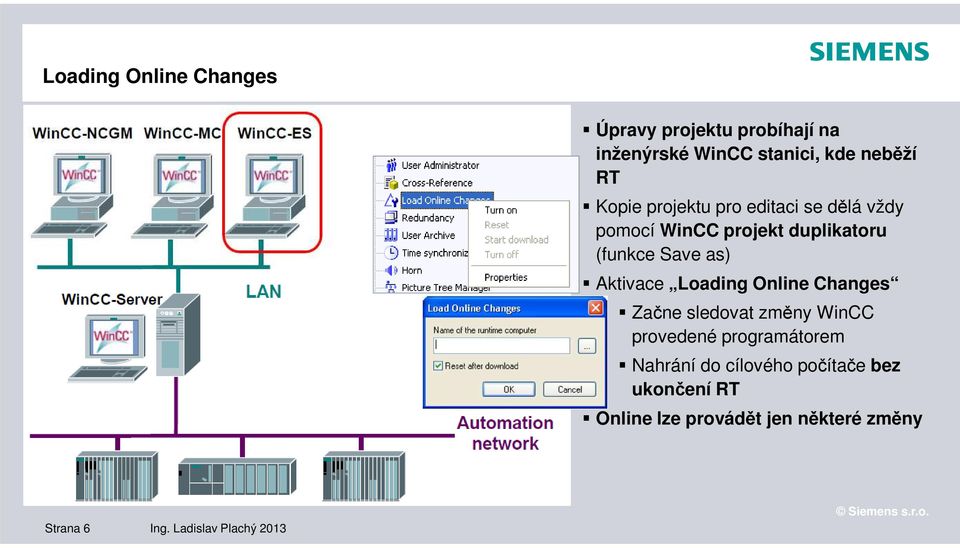

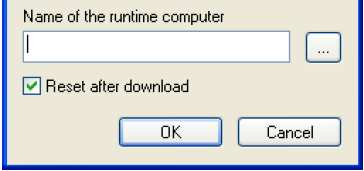

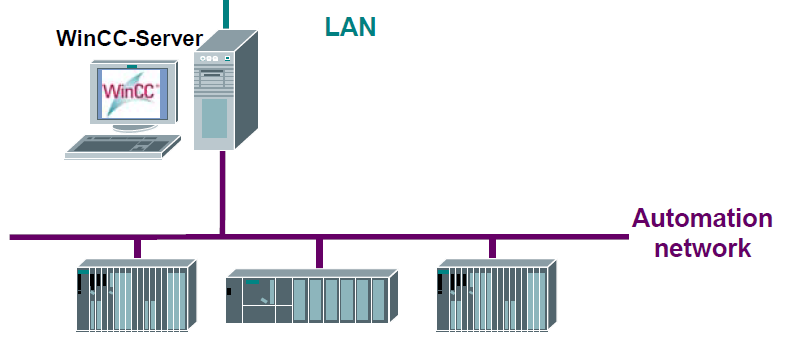

6 Loading Online Changes Úpravy projektu probíhají na inženýrské WinCC stanici, kde neběží RT Kopie projektu pro editaci se dělá vždy pomocí WinCC projekt duplikatoru (funkce Save as) Aktivace Loading Online Changes Začne sledovat změny WinCC provedené programátorem Nahrání do cílového počítače bez ukončení RT Online lze provádět jen některé změny Strana 6 Ing. Ladislav Plachý 2013

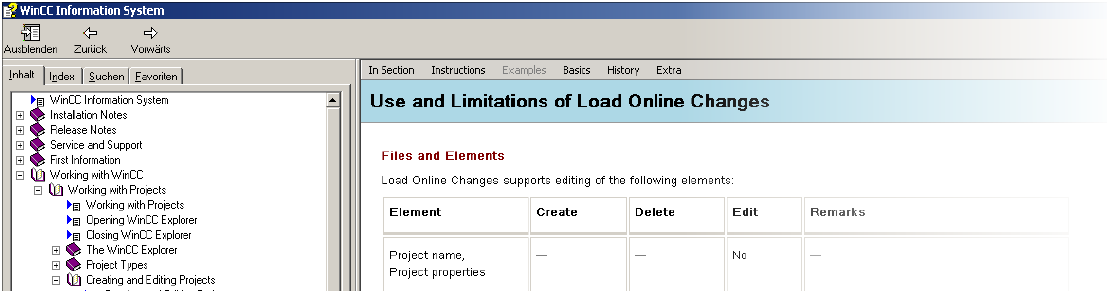

7 Loading Online Changes Strana 7 Ing. Ladislav Plachý 2013

WinCC RT, jehož projekt se edituje Není nutné nic zapínat, vše běží automaticky Stačí vydat povel k

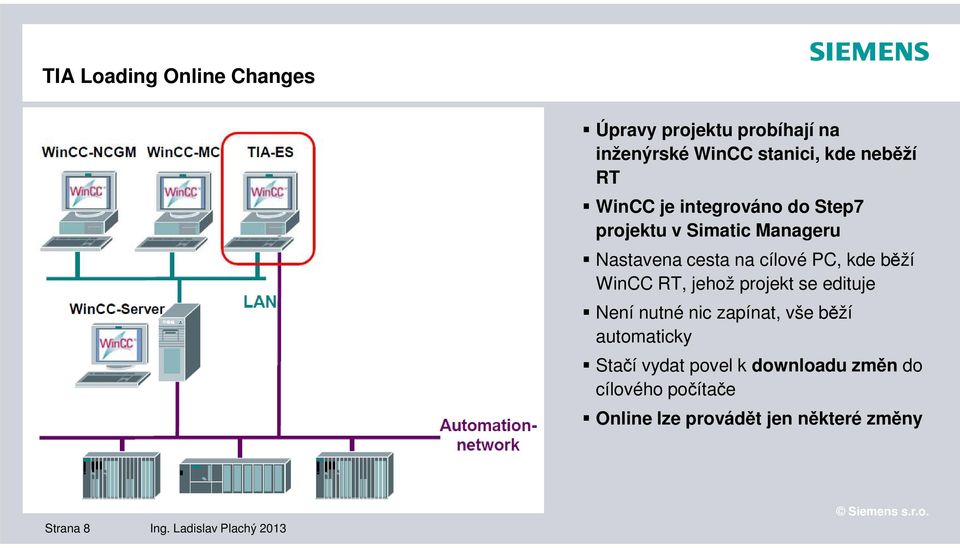

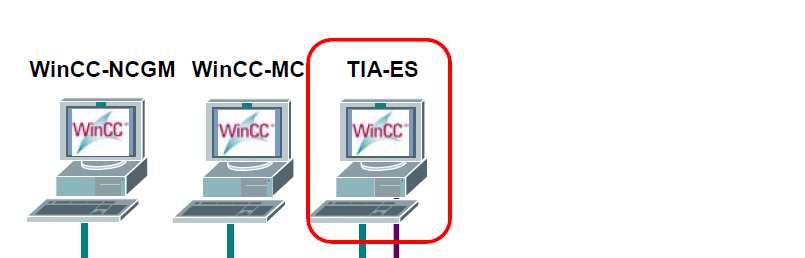

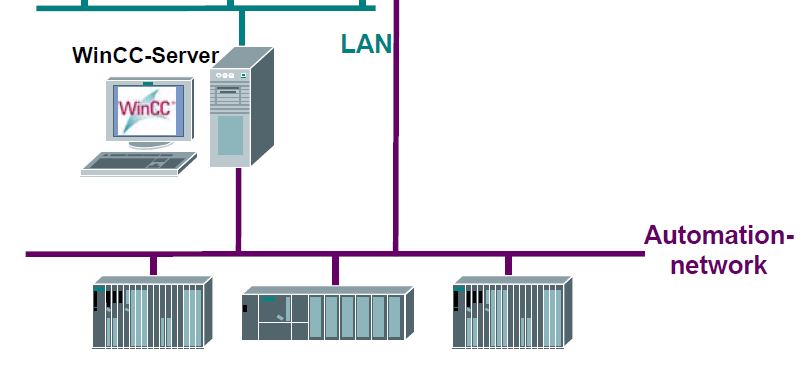

8 TIA Loading Online Changes Úpravy projektu probíhají na inženýrské WinCC stanici, kde neběží RT WinCC je integrováno do Step7 projektu v Simatic Manageru Nastavena cesta na cílové PC, kde běží WinCC RT, jehož projekt se edituje Není nutné nic zapínat, vše běží automaticky Stačí vydat povel k downloadu změn do cílového počítače Online lze provádět jen některé změny Strana 8 Ing. Ladislav Plachý 2013

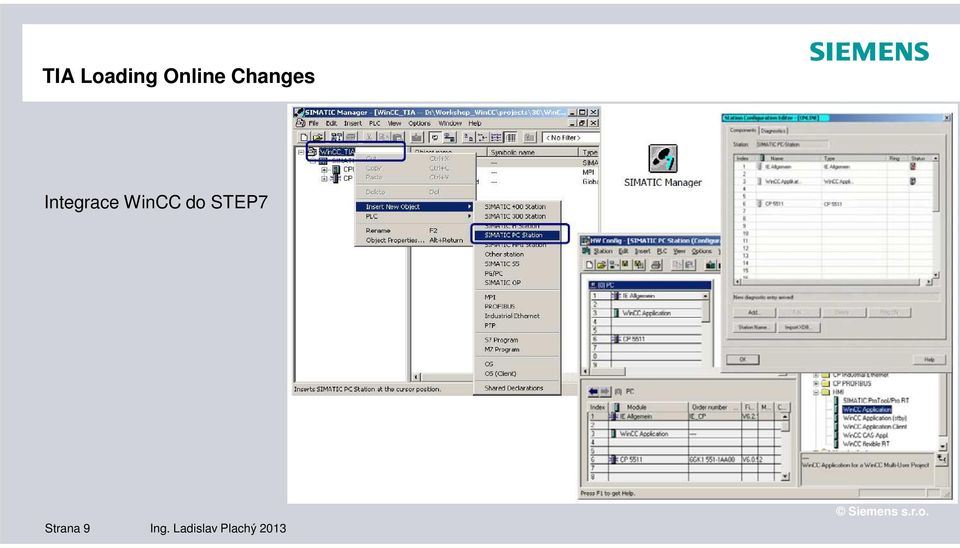

9 TIA Loading Online Changes Integrace WinCC do STEP7 Strana 9 Ing. Ladislav Plachý 2013

10 TIA Loading Online Changes Nastavení cesty na cílový počítač a jaké komunikační rozhraní bude využito. Strana 10 Ing. Ladislav Plachý 2013

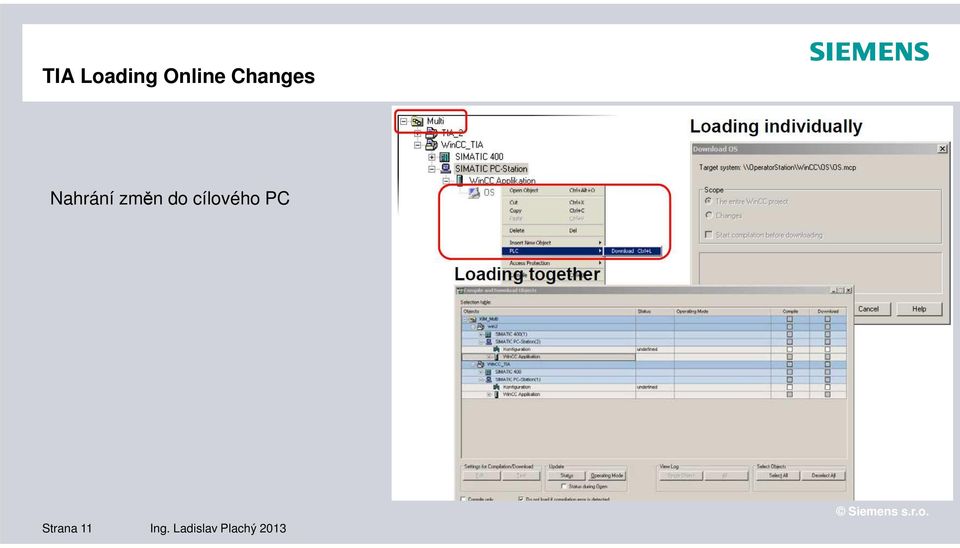

11 TIA Loading Online Changes Nahrání změn do cílového PC Strana 11 Ing. Ladislav Plachý 2013

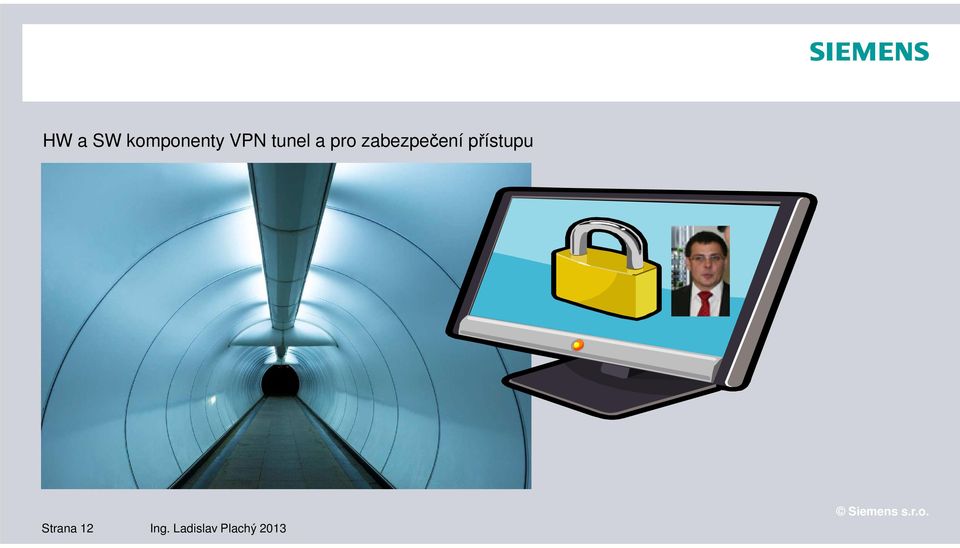

12 HW a SW komponenty VPN tunel a pro zabezpečení přístupu Strana 12 Ing. Ladislav Plachý 2013

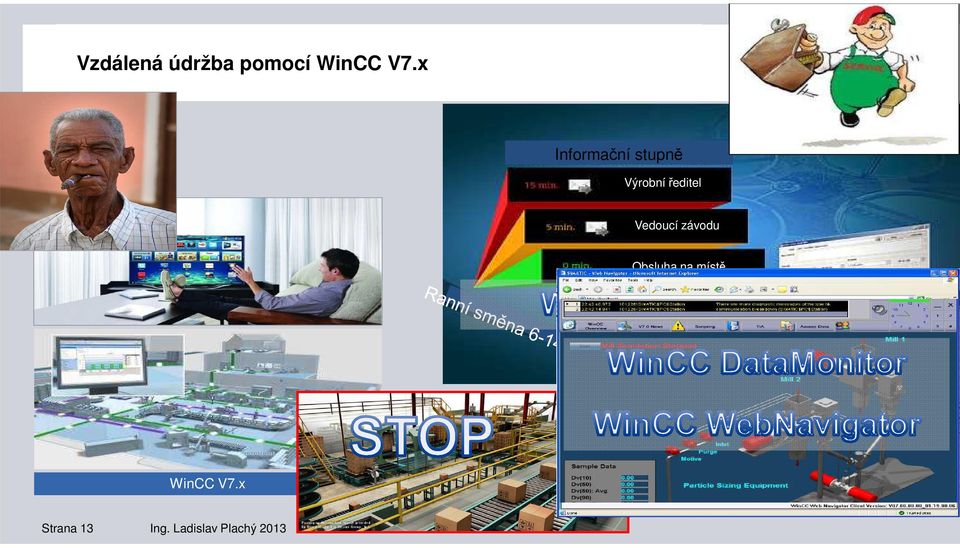

13 Vzdálená údržba pomocí WinCC V7.x Informační stupně Výrobní ředitel Vedoucí závodu Obsluha na místě WinCC V7.x Strana 13 Ing. Ladislav Plachý 2013

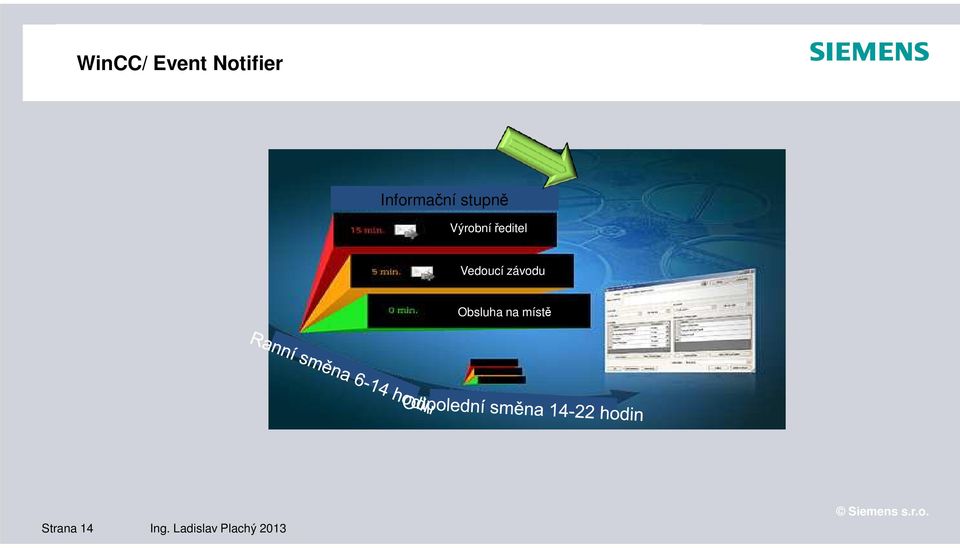

14 WinCC/ Event Notifier Informační stupně Výrobní ředitel Vedoucí závodu Obsluha na místě Strana 14 Ing. Ladislav Plachý 2013

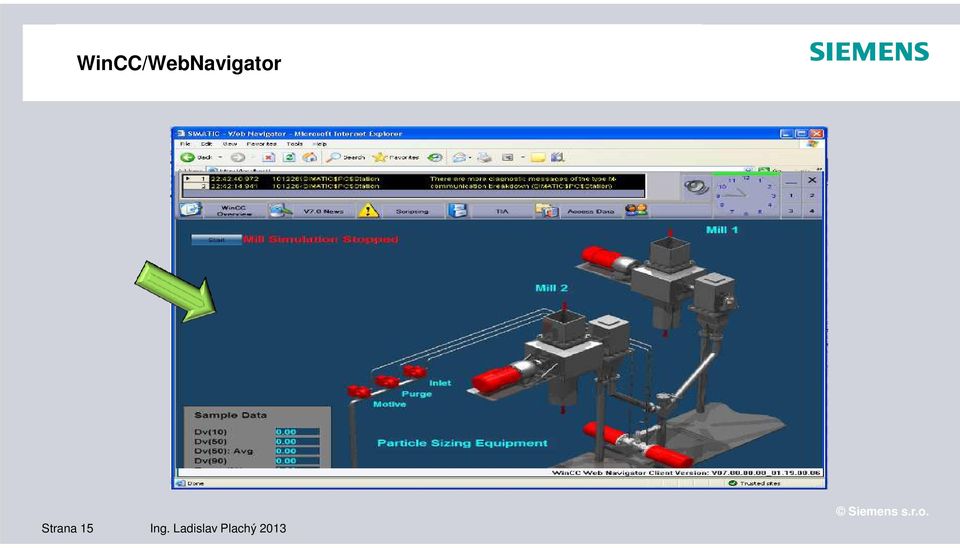

15 WinCC/WebNavigator Strana 15 Ing. Ladislav Plachý 2013

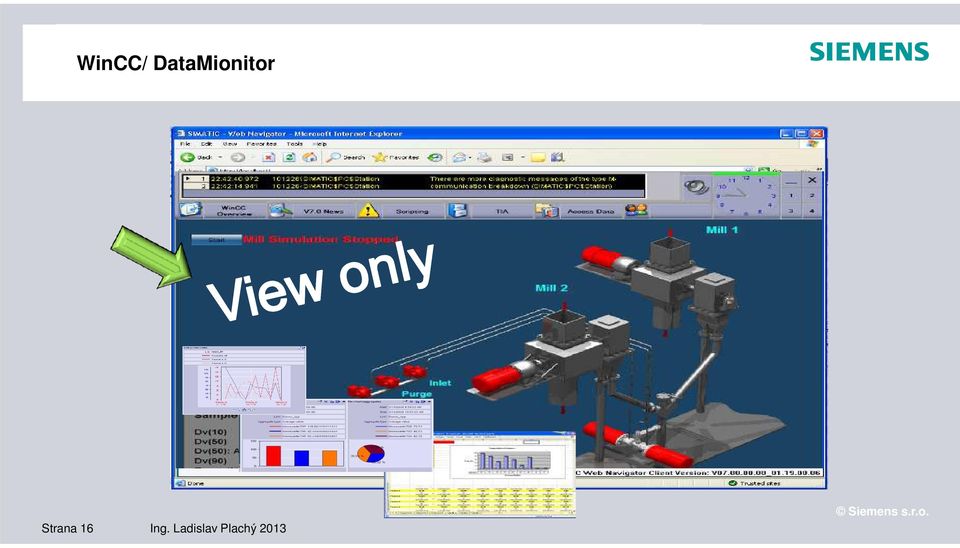

16 WinCC/ DataMionitor Strana 16 Ing. Ladislav Plachý 2013
