RUČNÍ SCANNER. Uživatelský Manuál

Transkript

1 RUČNÍ SCANNER Uživatelský Manuál

2 1. Hlavní vlastnosti Barevné skenování do JPG/PDF Výběr rozlišení 900/600/300 dpi Ukládání souboru JPG/PDF přímo na paměťovou kartu mikrosd Podporované paměťové karty mikrosd až do 32GB Ovladače pro Windows 7 / Vista / XP a Mac OS10.4 nebo vyšší (plug-in, instalace ovladače není vyžadována) jsou volně stažitelné 2. Popis Popis Funkce 1 Bateriová přihrádka Pro 2 ks alkalických AA baterií 2 Zapnutí / Skenování Zapnutí/vypnutí: Podržením tlačítka na 2 s skener zapnete nebo vypnete. Pokud je skener zapnut, stiskem tlačítka zahájíte skenování, opětovným stiskem ukončíte. 3 Chybová LED kontrolka Svítí červeně, pokud je rychlost vysoká 4 LED kontrolka skenování Svítí zeleně, skener je připraven ke skenování 5 LCD displej Zobrazuje status skeneru 6 Rozlišení Vysoké (900 dpi), střední (600 dpi), nízké (300 dpi), na displeji se zobrazuje ikona pro vysoké/střední/nízké rozlišení 7 JPG/PDF Zvolte typ souboru JPG/PDF, ikona se zobrazí na displeji 8 Nastavení času Pro nastavení času, stiskněte 9 Rozhraní USB Pro stažení souborů do pc 10 Slot SD karty Umístění paměťové karty mikrosd 11 Formátování Formátování SD karty

3 3. Popis ikon na displeji Položka Funkce Popis 1 Indikátor SD karty 4. Použití skeneru 4.1 Instalace baterií 1. Otevřete bateriovou přihrádku 2. Vložte 2 AA alkalické baterie 3. Zapněte skener stiskem tlačítka na 2 s fotografie jsou ukládány na SD kartu 2 Stav baterie nabitá, vybitá 3 Typ souboru JPG/PDF 4 Počítadlo Zobrazuje počet souborů na kartě 5 Rozlišení Vysoké (900 dpi), střední (600 dpi), nízké (300 dpi) 4.2 Vložení SD karty (není součástí dodávky) Do skeneru musíte vložit paměťovou kartu (není v dodávce), protože soubory jsou na kartu ukládány Vložení karty: 1. Vypněte skener 2. Zatlačte kartu do slotu, až uslyšíte cvaknutí Poznámka: - nepoužívejte sílu, můžete poškodit skener a kartu - před použitím musí být paměťová karta naformátována Viz instrukce

4 4.3 Nastavení času 1. Stiskněte tlačítko nastavení času [TIME SET] 2. Na displeji se zobrazí 1 XX, stiskněte (JPG/PDF & DPI) nastavení číslic 3. Volbu potvrdíte stiskem tlačítka skenovat (SCAN) 4. Na displeji se zobrazí následující sekvence: 1 XX nastavení roku 2 XX nastavení měsíce 3 XX nastavení datumu 4 XX nastavení hodin 5 XX nastavení minut 5. Po nastavení času, stiskněte tlačítko (TIME SET) režim nastavení bude ukončen 4.4 Formátování mikrosd paměťové karty 1. Vložte novou paměťovou kartu do skeneru, a skener zapněte. 2. Stiskněte tlačítko formátování, na displeji se zobrazí F. 3. Po stisku tlačítka napájení/skenovat bude karta naformátována. 4. Při formátování bude indikátor SD karty blikat. 4.5 Nastavení rozlišení Stiskněte tlačítko [DPI] a vyberte rozlišení vysoké/střední/nízké. Zvolené rozlišení se zobrazí na displeji. 4.6 Nastavení režimu skenování Stiskem tlačítka [JPG/PDF] zvolte JPG/PDF mode. Na displeji se zobrazí JPG nebo PDF. 4.7 Skenování Jednou rukou pevně držte skenovaný dokument. Položte skener na počátek dokumentu. Stiskněte tlačítko skenování. Rovnoměrným pomalým pohybem přejeďte skenerem přes dokument. Skenování ukončíte stiskem tlačítka skenovat. OK

5 5. LED kontrolky SVÍTÍ ZELENÁ probíhá skenování NESVÍTÍ ZELENÁ skenování ukončeno Rychlé skenování SVÍTÍ ČERVENÁ Začněte skenovat znovu NESVÍTÍ ČERVENÁ Skenování bez chyb 6. Připojení k počítači Skener můžete připojit k počítači a prohlížet si obrázky na monitoru 7. Specifikace Senzor Kontaktní A4 Počet buněk senzoru 5136 bodů (efektivní ) Rozlišení Nízké 300x300 dpi (výchozí) Střední 600x600 dpi (výchozí) Vysoké 900x900 dpi Maximální rychlost skenování A4 dokumentu Barevné, vysoké rozlišení: 12 s Barevné, střední rozlišení: 8 s Barevné, nízké rozlišení: 3 s Barevné 900 dpi 110 obrázků JPG/PDF min. Kapacita 1 GB SD karty Barevné 600 dpi 250 obrázků JPG/PDF min. Barevné 300 dpi 850 obrázků JPG/PDF min. Skenovaná šířka 21 cm Vysoké rozlišení: 89 cm (35 ) Skenovaná délka Střední rozlišení: 114 cm (45 ) Nízké rozlišení: 245 cm (98 ) Formát souborů JPG (výchozí) / PDF LCD Displej Automatické vypnutí 3 min. USB rozhraní USB 2.0

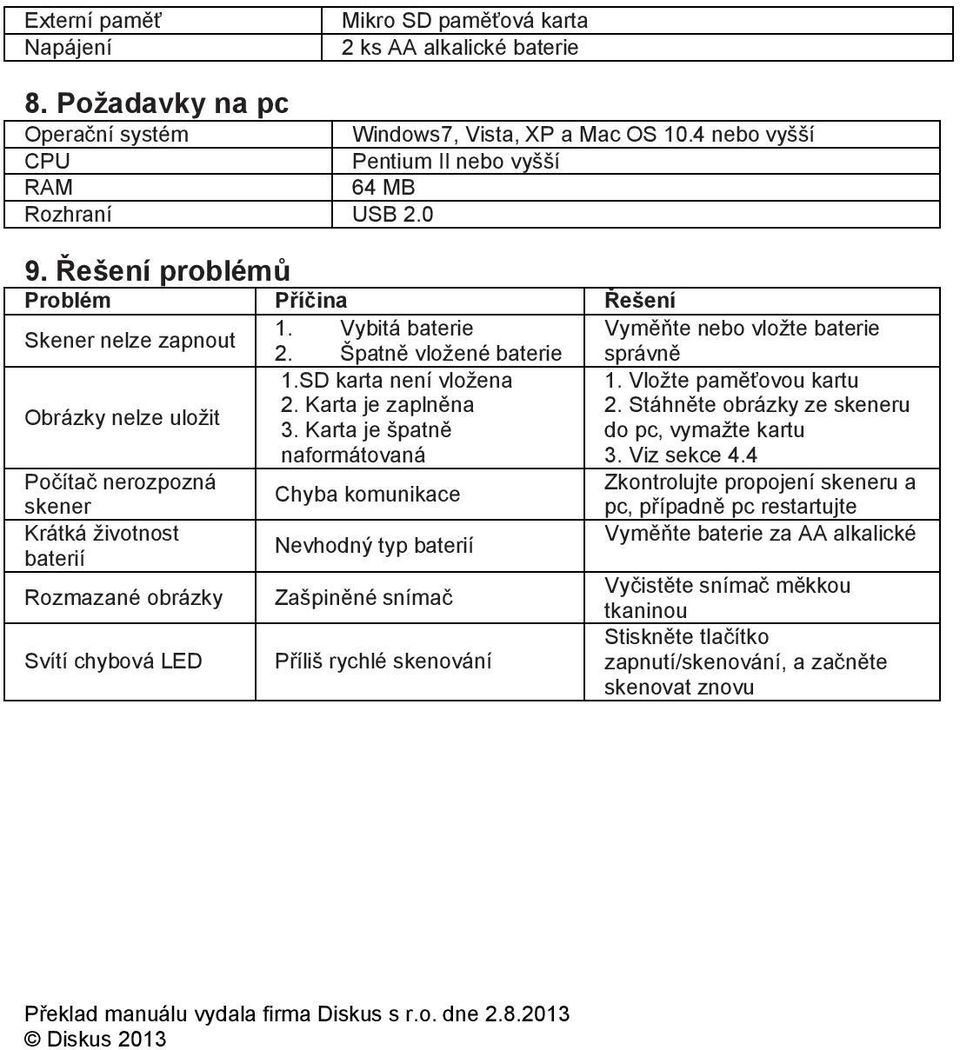

6 Externí paměť Napájení Mikro SD paměťová karta 2 ks AA alkalické baterie 8. Požadavky na pc Operační systém Windows7, Vista, XP a Mac OS 10.4 nebo vyšší CPU Pentium II nebo vyšší RAM 64 MB Rozhraní USB Řešení problémů Problém Příčina Řešení Skener nelze zapnout 1. Vybitá baterie Vyměňte nebo vložte baterie 2. Špatně vložené baterie správně 1.SD karta není vložena 1. Vložte paměťovou kartu Obrázky nelze uložit 2. Karta je zaplněna 2. Stáhněte obrázky ze skeneru 3. Karta je špatně do pc, vymažte kartu naformátovaná 3. Viz sekce 4.4 Počítač nerozpozná Zkontrolujte propojení skeneru a Chyba komunikace skener pc, případně pc restartujte Krátká životnost Vyměňte baterie za AA alkalické Nevhodný typ baterií baterií Rozmazané obrázky Zašpiněné snímač Vyčistěte snímač měkkou tkaninou Svítí chybová LED Příliš rychlé skenování Stiskněte tlačítko zapnutí/skenování, a začněte skenovat znovu Překlad manuálu vydala firma Diskus s r.o. dne Diskus 2013
