2 Základy programování systému Ego-n Číslo projektu CZ.1.07/1.5.00/ Číslo materiálu ICT-IE3-3/13 Základy programování systému Ego-n Název školy Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Autor Bc. Radek Šestauber Tématický celek Inteligentní instalace Ročník ročník SOŠ Datum tvorby Březen 2013 Anotace DUM pro seznámení se základy programování systému inteligentní instalace Ego-n Metodický pokyn Prezentace s výkladem Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora CZ.1.07/1.5.00/

3 Možnosti programování V úrovni BASIC: (použity pouze prvky připojené na primární sběrnici) Omezené možnosti ovládání spotřebičů Nemožnost zpětné komunikace se snímači Programování se provádí pomocí tlačítky umístěných na modulech (spínacích, stmívacích, roletových, atd.) = tlačítkový mód V úrovni PLUS: (použita primární i sekundární sběrnice) Rozšířené ovládání spotřebičů, možnost vytvoření světelných scén Při použití modulu logických funkcí lze vytvořit logické vazby Možnost zpětné komunikace na snímačích (signalizace LED) Programování se provádí pomocí PC (Ego-n asistent 2)

4 Úroveň BASIC pouze jedna primární sběrnice (jeden řídící a napájecí modul) bez prvků sekundární sběrnice Prvky lze programovat bez PC tzv. tlačítková mód nastavení se provádí aktivací daného výstupu akčního členu (tlačítky CHANNEL a PROG na modulu) a tlačítka snímače dvojitým stiskem Programovací tlačítko Tlačítko pro výběr kanálu

5 Přehled snímačů programovatelných k akčním členům bez PC Prvek systému Ego-n Lze programovat v BASIC? Snímač tlačítkový Snímač tlačítkový s RF Vysílač ruční šestnáctikanálový Vysílače tlačítkové Snímač pohybu Termostat Snímač teploty vestavný/termostat /NE Modul digitálních vstupů vestavný Modul digitálních vstupů

6 Postup programování snímače do kanálu akčního prvku Volba režimu (stisknutím tlačítka Prog): Akční prvek 1. 1x Programování (na akčním členu svítí dioda Prog) 1. Volba kanálu(ů)(tlačítkem channel) 2. Potvrzení programovaného kanálu (tlačítkem channel) 2x Mazání (na akčním členu svítí dioda Code) 1. Volba kanálu(ů) (tlačítkem channel) 2. Potvrzení programovaného kanálu (tlačítkem channel) 3x Uložení, návrat do standardního módu (na akčním členu nesvítí diody Prog a Code) Snímač 2. Stisk tlačítka(ek) na snímači Stisk tlačítka(ek) na snímači

7 SW Ego-n Asistent Software pro konfiguraci systému Ego-n v úrovni PLUS Postup: Spuštění programu možnost z výběru pěti naposledy otevřených projketů Nový projekt nastavení parametrů, pokud jsou všechny parametry síťové komunikace v pořádku, program oznámí nastavení IP adresy komunikačního modulu

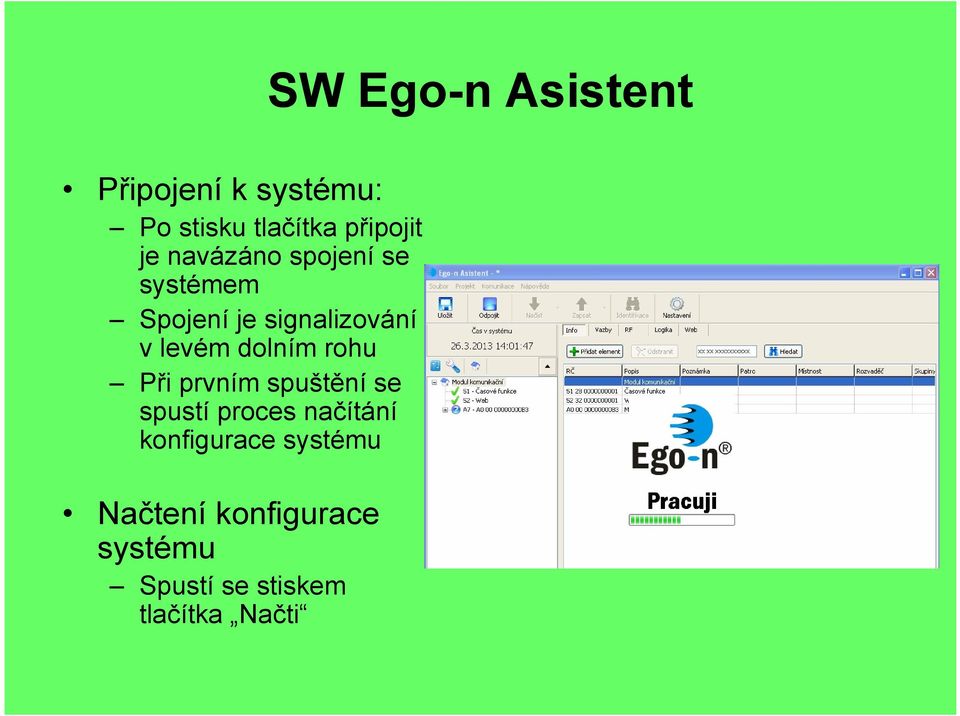

8 SW Ego-n Asistent Připojení k systému: Po stisku tlačítka připojit je navázáno spojení se systémem Spojení je signalizování v levém dolním rohu Při prvním spuštění se spustí proces načítání konfigurace systému Načtení konfigurace systému Spustí se stiskem tlačítka Načti

9 SW Ego-n Asistent Pojmenování prvků: Pojmenování jednotlivých přístrojů a jednotlivých kanálů Vytváření základních vazeb: Vytvoření spojení mezi snímačem a výstupním prvkem

10 SW Ego-n Asistent Uložení konfigurace a vložení nastavení systému: Veškeré změny a nastavení se provádí v režimu offline, tzn. Bez fyzického připojení systému. V případě, kdy chceme námi vytvořený projekt a konfiguraci uvést do provozu, je nutné celý systém nahrát a uložit do komunikačního modulu. Změny uložíme do systému stiskem tlačítka Zapsat, nebo Zapsat vše.
