1 TECHNICKÁ ZPRÁVA VIDEO A PC ROZVODY Stavba: Obsah : ÚMPČ P12 zasedací místnost 1. Identifikační údaje 2. Požadavky investora 3. Technické řešení 4. Elektroinstalace 5. Slaboproudé elektroinstalace 6. Závěr 7. Seznam výkresů Zpracoval: Ing. Vladimír Krutil Datum: květen 2013

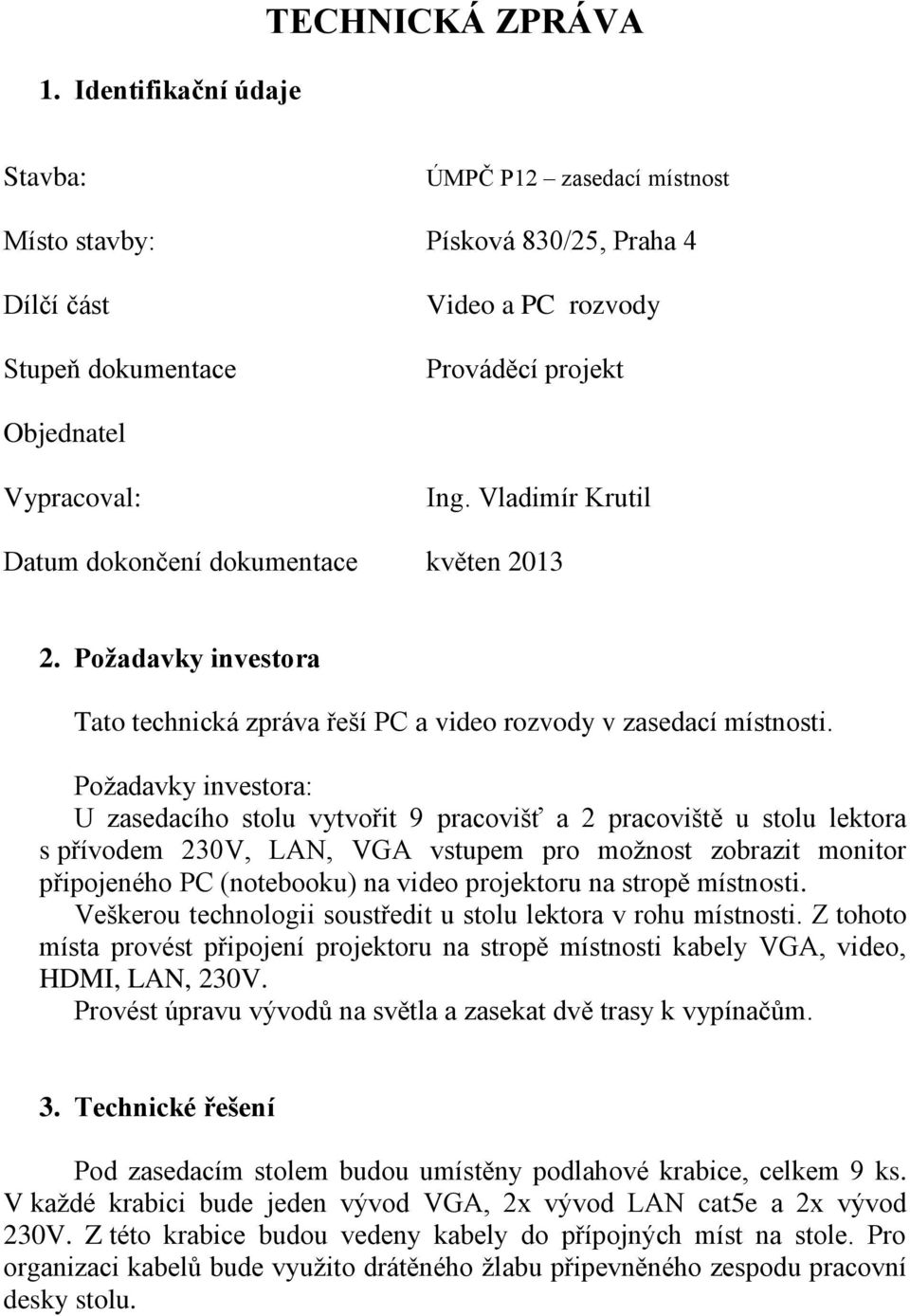

2 1. Identifikační údaje TECHNICKÁ ZPRÁVA Stavba: ÚMPČ P12 zasedací místnost Místo stavby: Písková 830/25, Praha 4 Dílčí část Stupeň dokumentace Video a PC rozvody Prováděcí projekt Objednatel Vypracoval: Ing. Vladimír Krutil Datum dokončení dokumentace květen Požadavky investora Tato technická zpráva řeší PC a video rozvody v zasedací místnosti. Požadavky investora: U zasedacího stolu vytvořit 9 pracovišť a 2 pracoviště u stolu lektora s přívodem 230V, LAN, VGA vstupem pro možnost zobrazit monitor připojeného PC (notebooku) na video projektoru na stropě místnosti. Veškerou technologii soustředit u stolu lektora v rohu místnosti. Z tohoto místa provést připojení projektoru na stropě místnosti kabely VGA, video, HDMI, LAN, 230V. Provést úpravu vývodů na světla a zasekat dvě trasy k vypínačům. 3. Technické řešení Pod zasedacím stolem budou umístěny podlahové krabice, celkem 9 ks. V každé krabici bude jeden vývod VGA, 2x vývod LAN cat5e a 2x vývod 230V. Z této krabice budou vedeny kabely do přípojných míst na stole. Pro organizaci kabelů bude využito drátěného žlabu připevněného zespodu pracovní desky stolu.

3 Kabely budou do krabic přivedeny plastovým kanálem do betonu o výšce 38 mm. Toto provedení umožní i případné doplnění nebo výměnu kabelů v budoucnu. Pro vedení kanálů bude v betonové podlaze vytvořena drážka. Rack ve stole lektora bude obsahovat veškerou technologii potřebnou pro funkčnost místnosti. Na patch panelu budou zakončeny kabely LAN. LAN síť bude vybavena switchem v gigabitovém provedení. VGA kabely budou připojeny ve VGA přepínači. VGA přepínač bude mít 16 vstupů, do každé podlahové krabice, bude zapojen jeden kabel VGA. VGA přepínač bude umožňovat dálkové ovládání od jednacího stolu. V racku bude umístěna i vana s jističi a chráničem pro silové rozvody 230V. Samostatně jištěn bude projektor, technologie racku, zásuvky v podlahových krabicích budou rozděleny na tři jištěné okruhy. Pro případnou další technologii bude v racku umístěna police. K projektoru budou nataženy kabely VGA, LAN, 230V, HDMI a video. Kabely HDMI a video jsou uvažovány pro budoucí využití. V rámci dodávky bude potřeba i přemístit vývody světel a dvou vypínačů. Konkrétní umístění bude konzultováno při realizaci s investorem. Přívod 230V bude proveden kabelem 3Cx4 jištěný jednofázovým jističem 20A z hlavního rozváděče umístěného o jedno patro níže. Trasa kabelu bude umístěna v elektroinstalační liště 40x40 mm (cca 60m). Přívod internetu dle sdělení investora je v zasedací místnosti. 4. Elektroinstalace Projektová dokumentace řeší nové rozvody pro potřeby zasedací místnosti. Elektrorozvody budou provedeny v soustavě TNS. Ochrana před úrazem elektrickým proudem bude provedena samočinným odpojením od zdroje s proudovým chráničem a doplňujícím ochranným pospojením. Kabelové trasy povedou podlahou v plastovém kanálu do betonu, pod omítkou a v podhledu. K zásuvkám budou použity kabely CYKY 3Cx2,5 (3Jx2,5). Kabelové trasy budou upřesněny investorem před zahájením montáží. Rozvaděč R-ZM bude umístěn v racku ve vaně pro jističe v 19 provedení Přívod bude proveden z elektrorozvaděče umístěného o patro níže kabelem CYKY 3Cx4

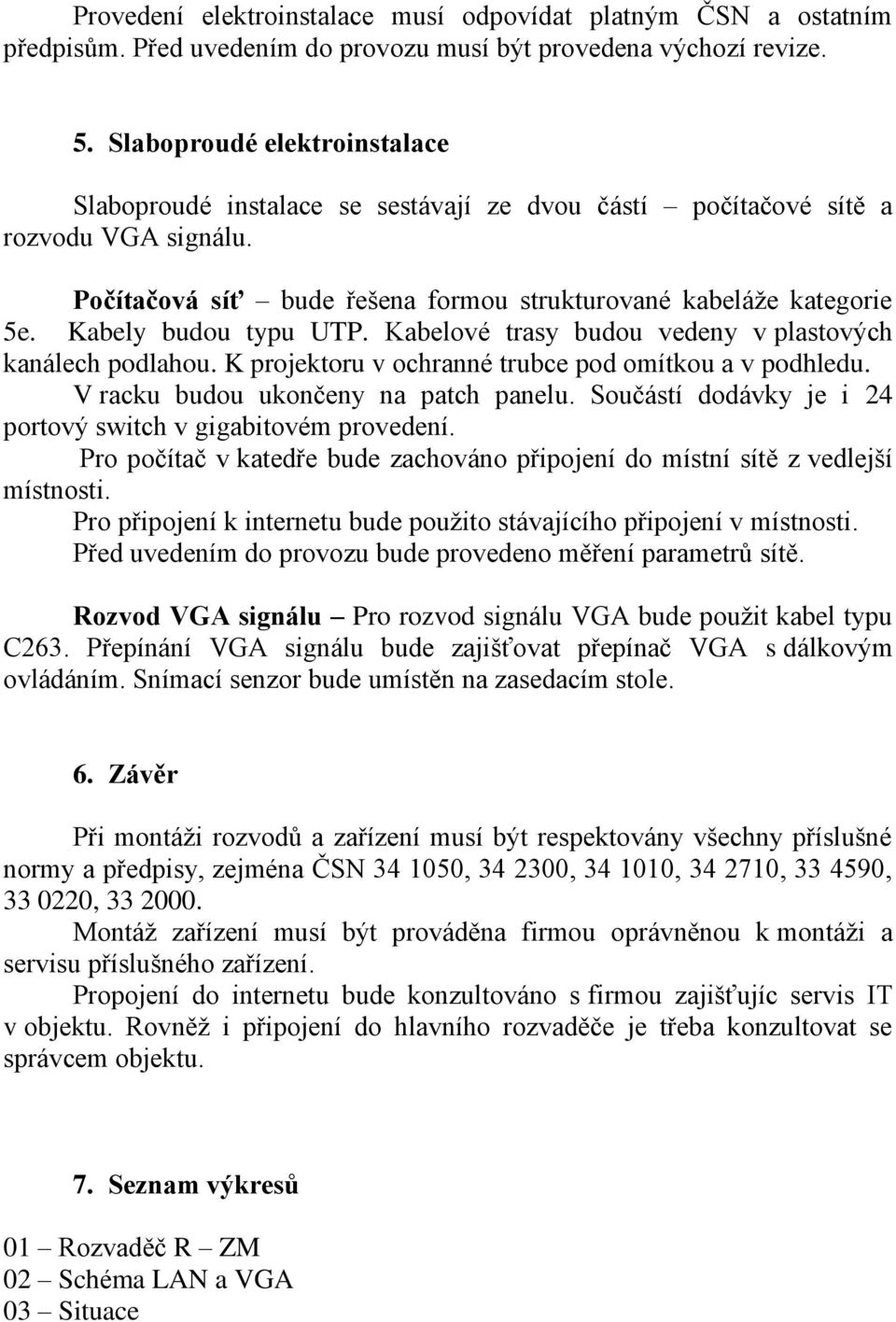

4 Provedení elektroinstalace musí odpovídat platným ČSN a ostatním předpisům. Před uvedením do provozu musí být provedena výchozí revize. 5. Slaboproudé elektroinstalace Slaboproudé instalace se sestávají ze dvou částí počítačové sítě a rozvodu VGA signálu. Počítačová síť bude řešena formou strukturované kabeláže kategorie 5e. Kabely budou typu UTP. Kabelové trasy budou vedeny v plastových kanálech podlahou. K projektoru v ochranné trubce pod omítkou a v podhledu. V racku budou ukončeny na patch panelu. Součástí dodávky je i 24 portový switch v gigabitovém provedení. Pro počítač v katedře bude zachováno připojení do místní sítě z vedlejší místnosti. Pro připojení k internetu bude použito stávajícího připojení v místnosti. Před uvedením do provozu bude provedeno měření parametrů sítě. Rozvod VGA signálu Pro rozvod signálu VGA bude použit kabel typu C263. Přepínání VGA signálu bude zajišťovat přepínač VGA s dálkovým ovládáním. Snímací senzor bude umístěn na zasedacím stole. 6. Závěr Při montáži rozvodů a zařízení musí být respektovány všechny příslušné normy a předpisy, zejména ČSN , , , , , , Montáž zařízení musí být prováděna firmou oprávněnou k montáži a servisu příslušného zařízení. Propojení do internetu bude konzultováno s firmou zajišťujíc servis IT v objektu. Rovněž i připojení do hlavního rozvaděče je třeba konzultovat se správcem objektu. 7. Seznam výkresů 01 Rozvaděč R ZM 02 Schéma LAN a VGA 03 Situace

5 Příloha soupis materiálu a prací Materiál podlahová krabice - 18 modulů plastová instalační krabice instalační krabička do podlahové krabice zásuvka 230V do podlahové krabice zásuvka PC cat 5e do podlahové krabice dvojitá zásuvka VGA do podlahové krabice kabel VGA 5m patch kabel UTP cat 5e 7m drátěný žlab včetně pomocného matteriálu skříň 19" 12U 600 x 600 mm patch panel 24 portů cat5e nestíněný vana pro jističe do 19" skříně police vyvazovací panel jistič 16A chránič jednofázový 20A jistič 20A pomocný materiál zásuvkový panel - provedení 19" VGA přepínač 1/16 - dálkově ovládaný switch 24 portů gigabit patch kabel 2 m UPS záložní zdroj 500VA pomocný materiál instalační trubka 23mm plastový kanál do betonu 300x38 mm plastový kanál do betonu 150x38 mm plastový kanál do betonu 100x38 mm montážní příslušenství k plastovému kanálu kabel UTP cat 5e kabel VGA C263 kabel CYKY 3Cx2,5 kabel koaxiální video kabel HDMI kabel CYKY 3Cx4 elektroinstalační lišta 40x40 instalační materiál počet jednotka ,00 ks 22,00 ks ,00 ks 10,00 m 2,00 ks 5,00 ks 1,00 kpl 25,00 ks 1,00 kpl 25,00 m 4,00 m 4,00 m 4,00 m 1,00 kpl 305,00 m 140,00 m 130,00 m 15,00 m 15,00 m 70,00 m 60,00 m 1,00 kpl

6 Soupis prací: řezání drážky v betonu 400x50 mm řezání drážky v betonu 250x50 mm řezání drážky v betonu 200x50 mm vyřezání betonu pro podlahovou krabici 500x500x100 mm drážka ve zdivu 50x50 mm montáž elektroinstalační lišty 40x40 mm pokládka kabelu 3Cx4 do lišty osazení podlahových krabic pokládka elektroinstalační trubky 25mm do betonu protažení kabelů trubkou přichycení kabelů v podhledu uložení kabelů do drážky zapojení přívodního kabelu 3Cx4 zapojení zásuvky 230V do podlahové krabice zapojení datové zásuvka do podlahové krabice zapojení VGA konektoru do podlahové krabice montáž drátěného žlabu 100x50 propojení do přípojných panelů na stole umístění a sestavení racku 12U 600x600 zapojení patch panelu - 21 vývodů montáž VGA přepínače montáž police motnáž zásuvkového panelu v racku montáž a zapojení jističů a chrániče montáž switche propojení patch kabely zapojení UPS zapojení projektoru (zásuvka 230V, LAN kabel, VGA kabel) přesunutí vývodů světel a vypínačů oživení a kontrola systému revize elektro měření LAN 4 m 4 m 3 m 1 10 m 60 m 60 m 9 ks 200 m 490 m 10 m 8 m 18 ks 18 ks 9 ks 10 m 24 ks

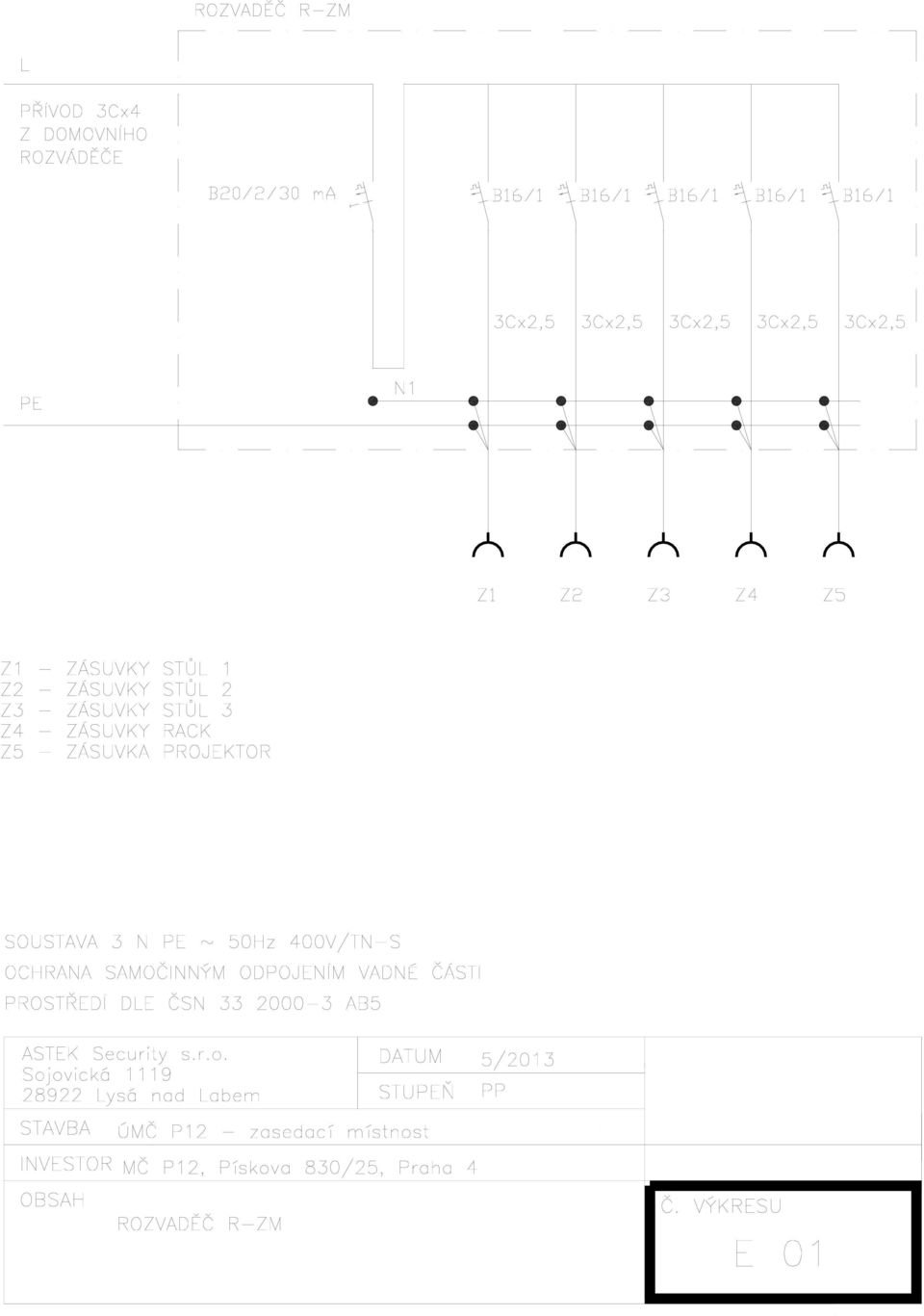

7

8

9

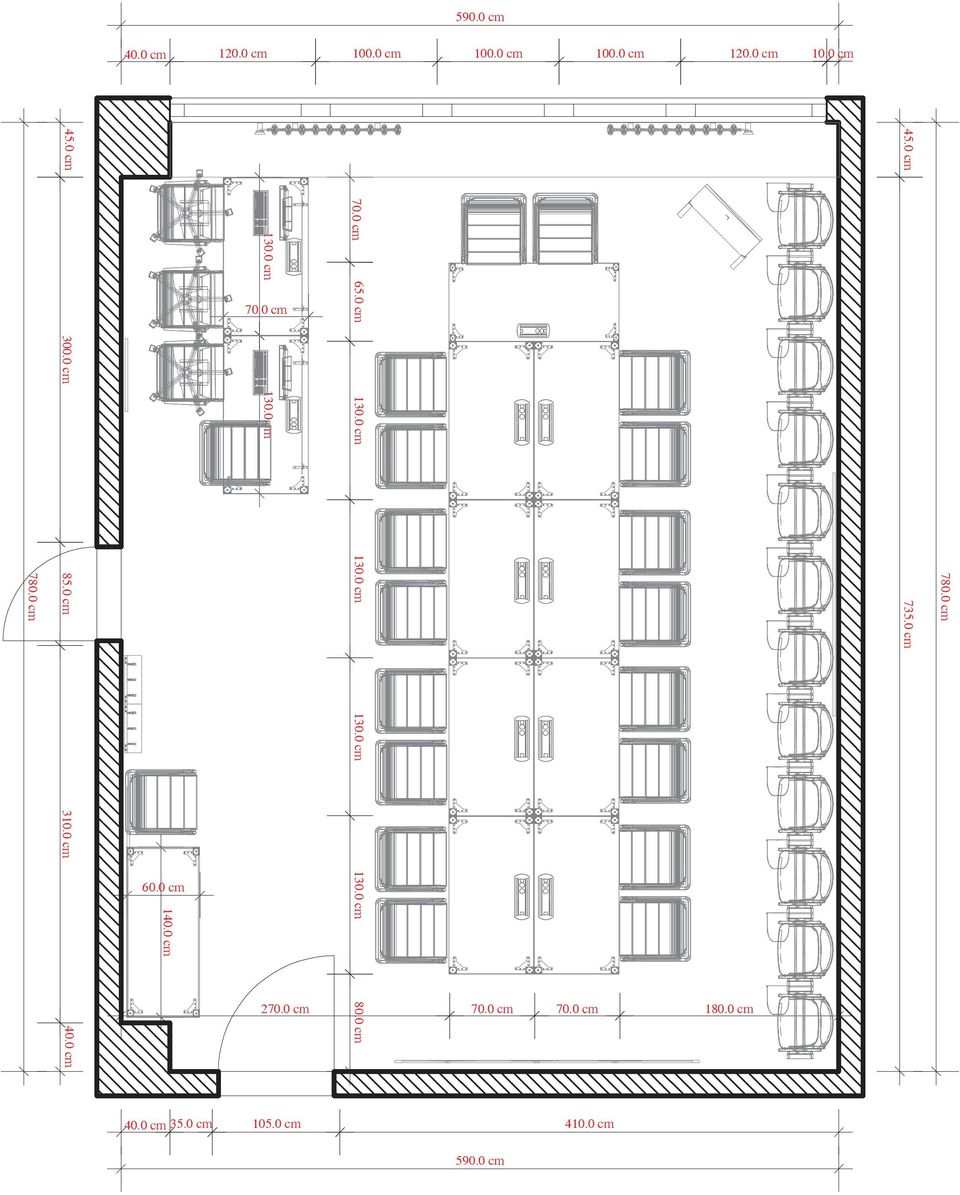

10 590.0 cm 40.0 cm cm cm cm cm cm 10.0 cm 45.0 cm 45.0 cm 70.0 cm 65.0 cm 70.0 cm cm cm cm 40.0 cm 40.0 cm 35.0 cm 80.0 cm cm 70.0 cm cm 70.0 cm cm cm cm cm cm 85.0 cm cm 60.0 cm
