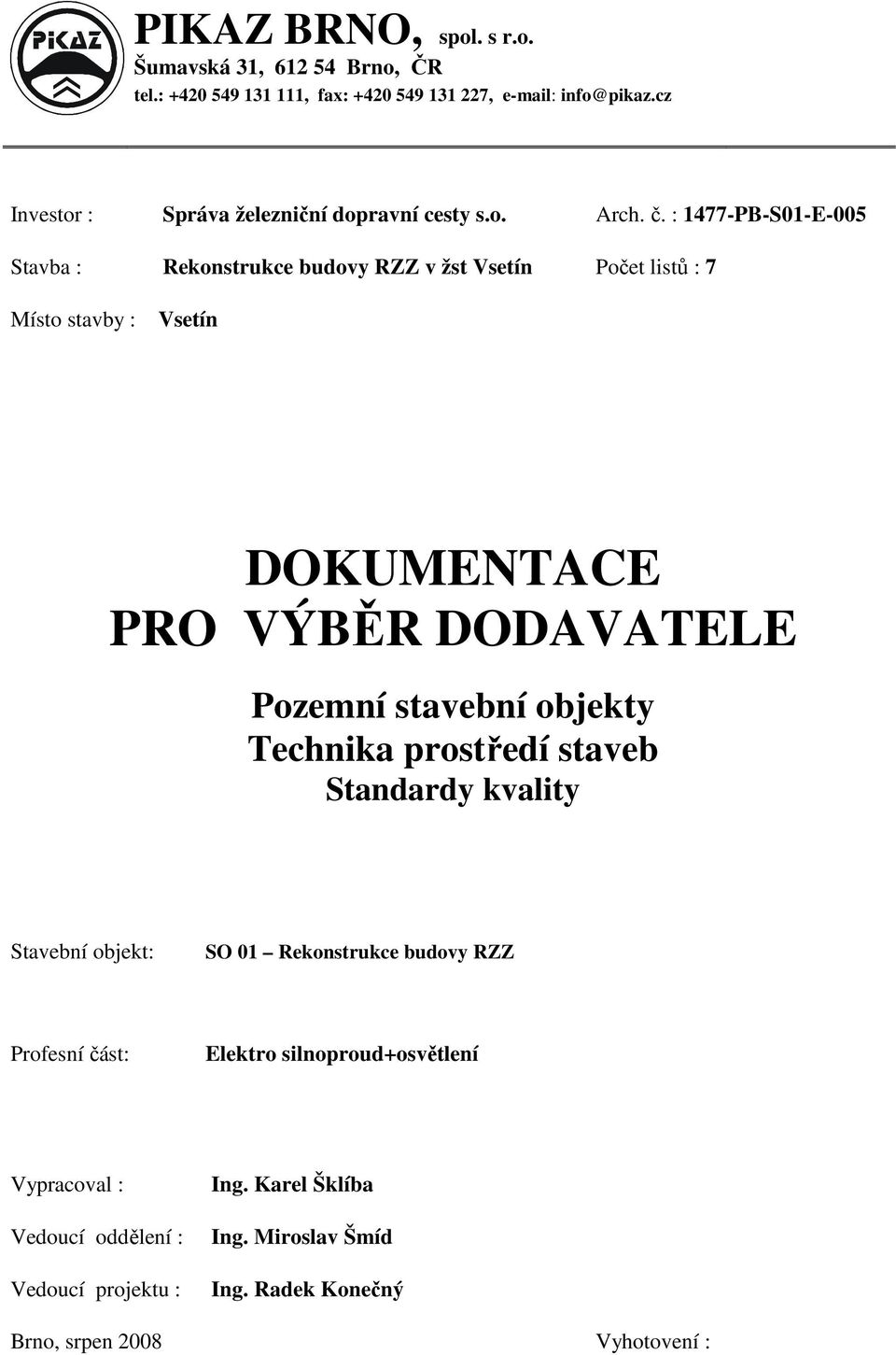

1 PIKAZ BRNO, spol. s r.o. Šumavská 31, Brno, ČR tel.: , fax: , info@pikaz.cz Investor : Správa železniční dopravní cesty s.o. Arch. č. : 1477-PB-S01-E-005 Stavba : Rekonstrukce budovy RZZ v žst Vsetín Počet listů : 7 Místo stavby : Vsetín DOKUMENTACE PRO VÝBĚR DODAVATELE Pozemní stavební objekty Technika prostředí staveb Standardy kvality Stavební objekt: SO 01 Rekonstrukce budovy RZZ Profesní část: Elektro silnoproud+osvětlení Vypracoval : Vedoucí oddělení : Vedoucí projektu : Ing. Karel Šklíba Ing. Miroslav Šmíd Ing. Radek Konečný Brno, srpen 2008 Vyhotovení :

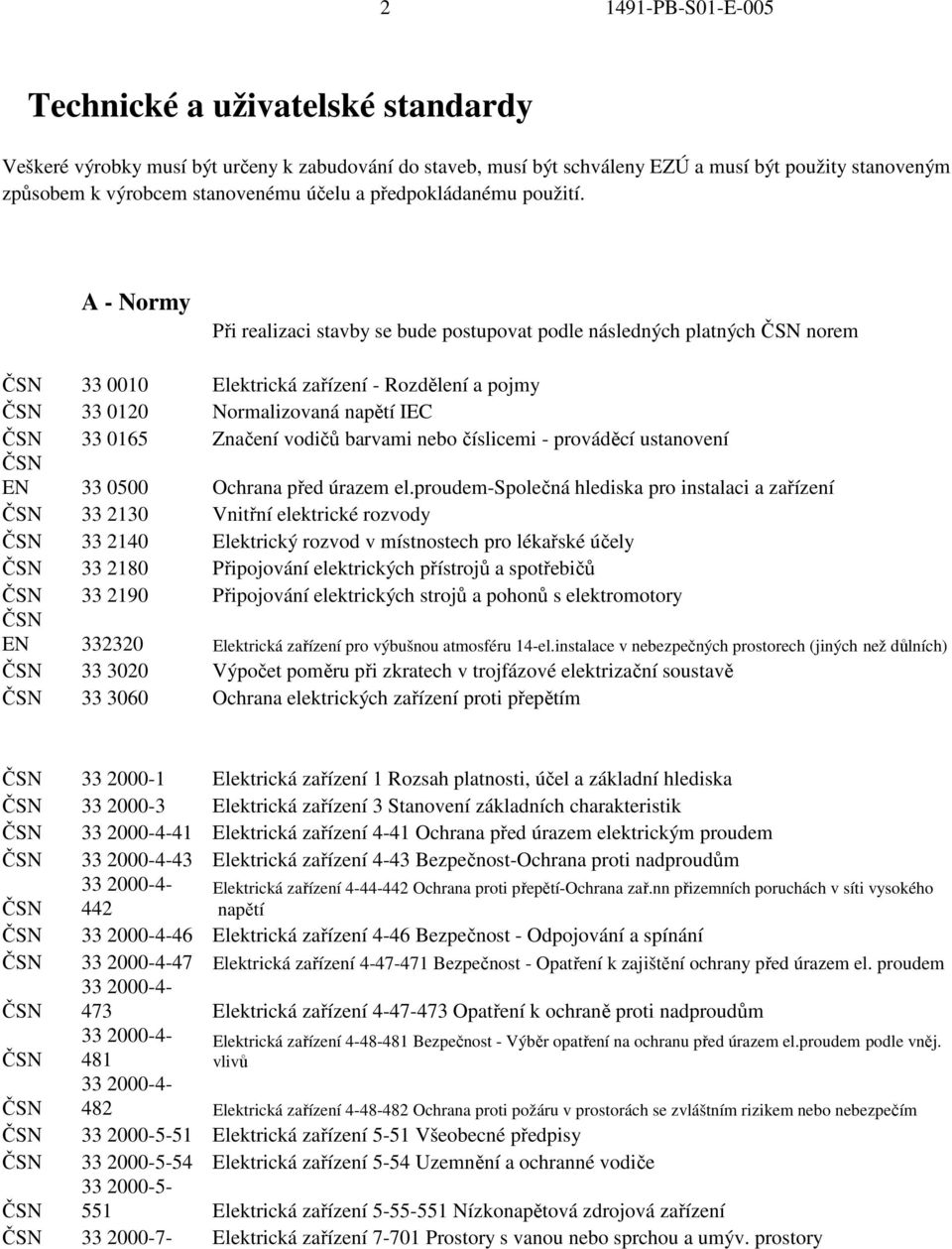

2 PB-S01-E-005 Technické a uživatelské standardy Veškeré výrobky musí být určeny k zabudování do staveb, musí být schváleny EZÚ a musí být použity stanoveným způsobem k výrobcem stanovenému účelu a předpokládanému použití. A - Normy Při realizaci stavby se bude postupovat podle následných platných norem Elektrická zařízení - Rozdělení a pojmy Normalizovaná napětí IEC Značení vodičů barvami nebo číslicemi - prováděcí ustanovení EN Ochrana před úrazem el.proudem-společná hlediska pro instalaci a zařízení Vnitřní elektrické rozvody Elektrický rozvod v místnostech pro lékařské účely Připojování elektrických přístrojů a spotřebičů Připojování elektrických strojů a pohonů s elektromotory EN Elektrická zařízení pro výbušnou atmosféru 14-el.instalace v nebezpečných prostorech (jiných než důlních) Výpočet poměru při zkratech v trojfázové elektrizační soustavě Ochrana elektrických zařízení proti přepětím Elektrická zařízení 1 Rozsah platnosti, účel a základní hlediska Elektrická zařízení 3 Stanovení základních charakteristik Elektrická zařízení 4-41 Ochrana před úrazem elektrickým proudem Elektrická zařízení 4-43 Bezpečnost-Ochrana proti nadproudům Elektrická zařízení Ochrana proti přepětí-ochrana zař.nn přizemních poruchách v síti vysokého napětí Elektrická zařízení 4-46 Bezpečnost - Odpojování a spínání Elektrická zařízení Bezpečnost - Opatření k zajištění ochrany před úrazem el. proudem Elektrická zařízení Opatření k ochraně proti nadproudům Elektrická zařízení Bezpečnost - Výběr opatření na ochranu před úrazem el.proudem podle vněj. 481 vlivů Elektrická zařízení Ochrana proti požáru v prostorách se zvláštním rizikem nebo nebezpečím Elektrická zařízení 5-51 Všeobecné předpisy Elektrická zařízení 5-54 Uzemnění a ochranné vodiče Elektrická zařízení Nízkonapětová zdrojová zařízení Elektrická zařízení Prostory s vanou nebo sprchou a umýv. prostory

3 PB-S01-E Předpisy pro ochranu před bleskem Elektrická zařízení v podzemí Předpisy pro zdravotnická rentgenová pracoviště Bezpečnostní předpisy o zacházení s el.zařízeními osobami bez elektrotechnické kvbalifikace Názvosloví pro elektrické rozvody v budovách Silové vodiče CY Přístrojové transformátory proudu a napětí Ovládače pro elektrická zařízení Jističe motorů do 63A Umělé světlo a osvětlování Oslnění, jeho hodnocení a zábrana Sdružené osvětlení 1 - Základní požadavky Umělé osvětlování ve zdravotnických zařízeních EN Osvětlení pracovních prostorů. Část1: Vnitřní pracovní prostory EN Světlo a osvětlení - nouzové osvětlení EN Svítidla na nouzové osvětlení Elektrické spotřebiče pro domácnost EN Použití společné soustavy pospojování a zemnění v budovách vybavených zařízením inf.techniky Elektroinstalační trubky a příslušenství Elektroinstalační karbice Používání pohyblivých přívodů a šnůrových vedení v silových zařízeních Používání elektroinstalačních trubek a lišt Kladení elektrických vedení do stropů a podlah Elektrotechnická schemata - Označování spojů Výkresy v elektrotechnice - Konstrukční dokumentace el. zařízení Trojfázová rozvodná zařízení do 1000V Dimenzování elektrického zařízení podle účinku zkratových proudů Kabelové kanály,šachty,mosty a prostory

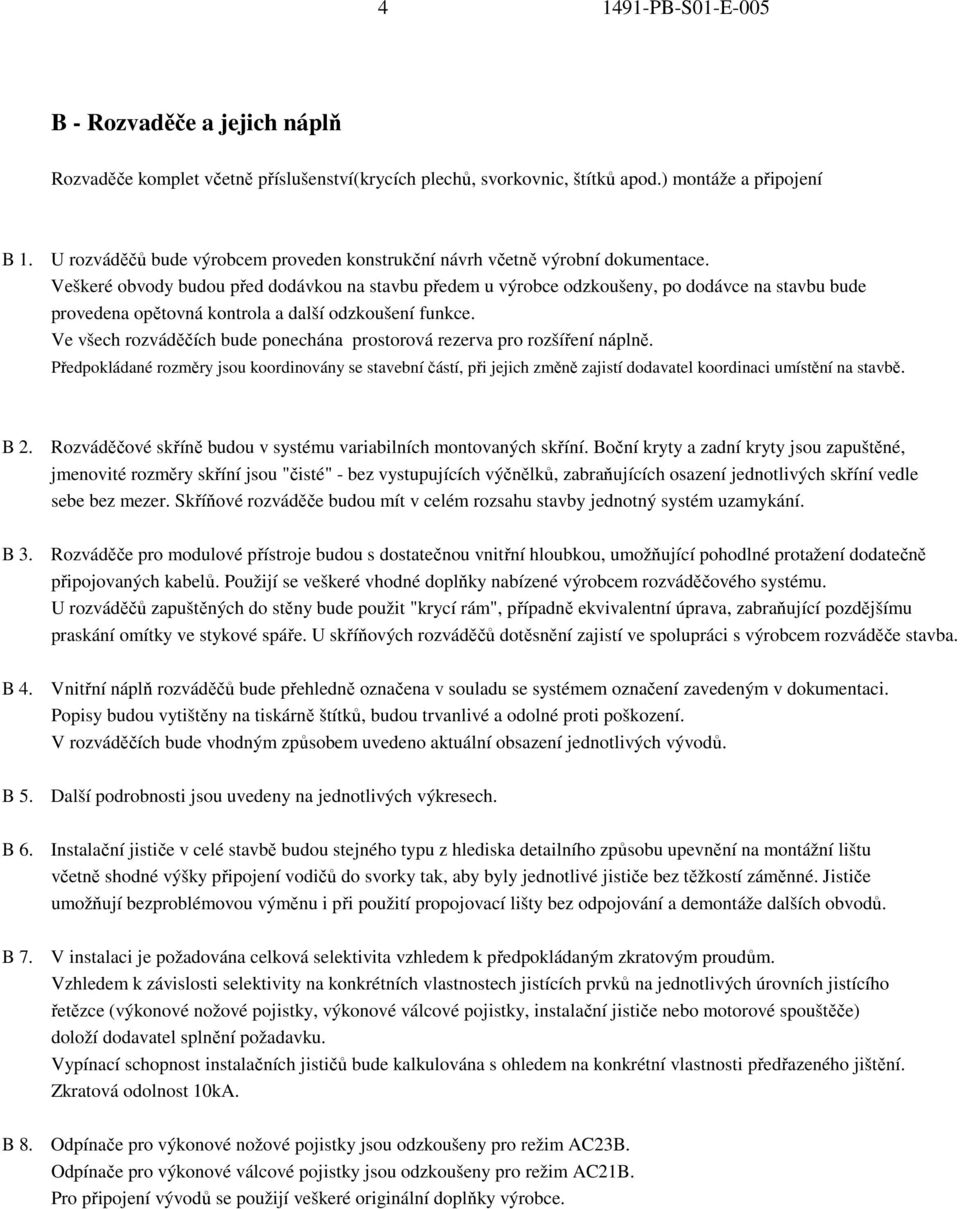

4 PB-S01-E-005 B - Rozvaděče a jejich náplň Rozvaděče komplet včetně příslušenství(krycích plechů, svorkovnic, štítků apod.) montáže a připojení B 1. U rozváděčů bude výrobcem proveden konstrukční návrh včetně výrobní dokumentace. Veškeré obvody budou před dodávkou na stavbu předem u výrobce odzkoušeny, po dodávce na stavbu bude provedena opětovná kontrola a další odzkoušení funkce. Ve všech rozváděčích bude ponechána prostorová rezerva pro rozšíření náplně. Předpokládané rozměry jsou koordinovány se stavební částí, při jejich změně zajistí dodavatel koordinaci umístění na stavbě. B 2. Rozváděčové skříně budou v systému variabilních montovaných skříní. Boční kryty a zadní kryty jsou zapuštěné, jmenovité rozměry skříní jsou "čisté" - bez vystupujících výčnělků, zabraňujících osazení jednotlivých skříní vedle sebe bez mezer. Skříňové rozváděče budou mít v celém rozsahu stavby jednotný systém uzamykání. B 3. Rozváděče pro modulové přístroje budou s dostatečnou vnitřní hloubkou, umožňující pohodlné protažení dodatečně připojovaných kabelů. Použijí se veškeré vhodné doplňky nabízené výrobcem rozváděčového systému. U rozváděčů zapuštěných do stěny bude použit "krycí rám", případně ekvivalentní úprava, zabraňující pozdějšímu praskání omítky ve stykové spáře. U skříňových rozváděčů dotěsnění zajistí ve spolupráci s výrobcem rozváděče stavba. B 4. Vnitřní náplň rozváděčů bude přehledně označena v souladu se systémem označení zavedeným v dokumentaci. Popisy budou vytištěny na tiskárně štítků, budou trvanlivé a odolné proti poškození. V rozváděčích bude vhodným způsobem uvedeno aktuální obsazení jednotlivých vývodů. B 5. Další podrobnosti jsou uvedeny na jednotlivých výkresech. B 6. Instalační jističe v celé stavbě budou stejného typu z hlediska detailního způsobu upevnění na montážní lištu včetně shodné výšky připojení vodičů do svorky tak, aby byly jednotlivé jističe bez těžkostí záměnné. Jističe umožňují bezproblémovou výměnu i při použití propojovací lišty bez odpojování a demontáže dalších obvodů. B 7. V instalaci je požadována celková selektivita vzhledem k předpokládaným zkratovým proudům. Vzhledem k závislosti selektivity na konkrétních vlastnostech jistících prvků na jednotlivých úrovních jistícího řetězce (výkonové nožové pojistky, výkonové válcové pojistky, instalační jističe nebo motorové spouštěče) doloží dodavatel splnění požadavku. Vypínací schopnost instalačních jističů bude kalkulována s ohledem na konkrétní vlastnosti předřazeného jištění. Zkratová odolnost 10kA. B 8. Odpínače pro výkonové nožové pojistky jsou odzkoušeny pro režim AC23B. Odpínače pro výkonové válcové pojistky jsou odzkoušeny pro režim AC21B. Pro připojení vývodů se použijí veškeré originální doplňky výrobce.

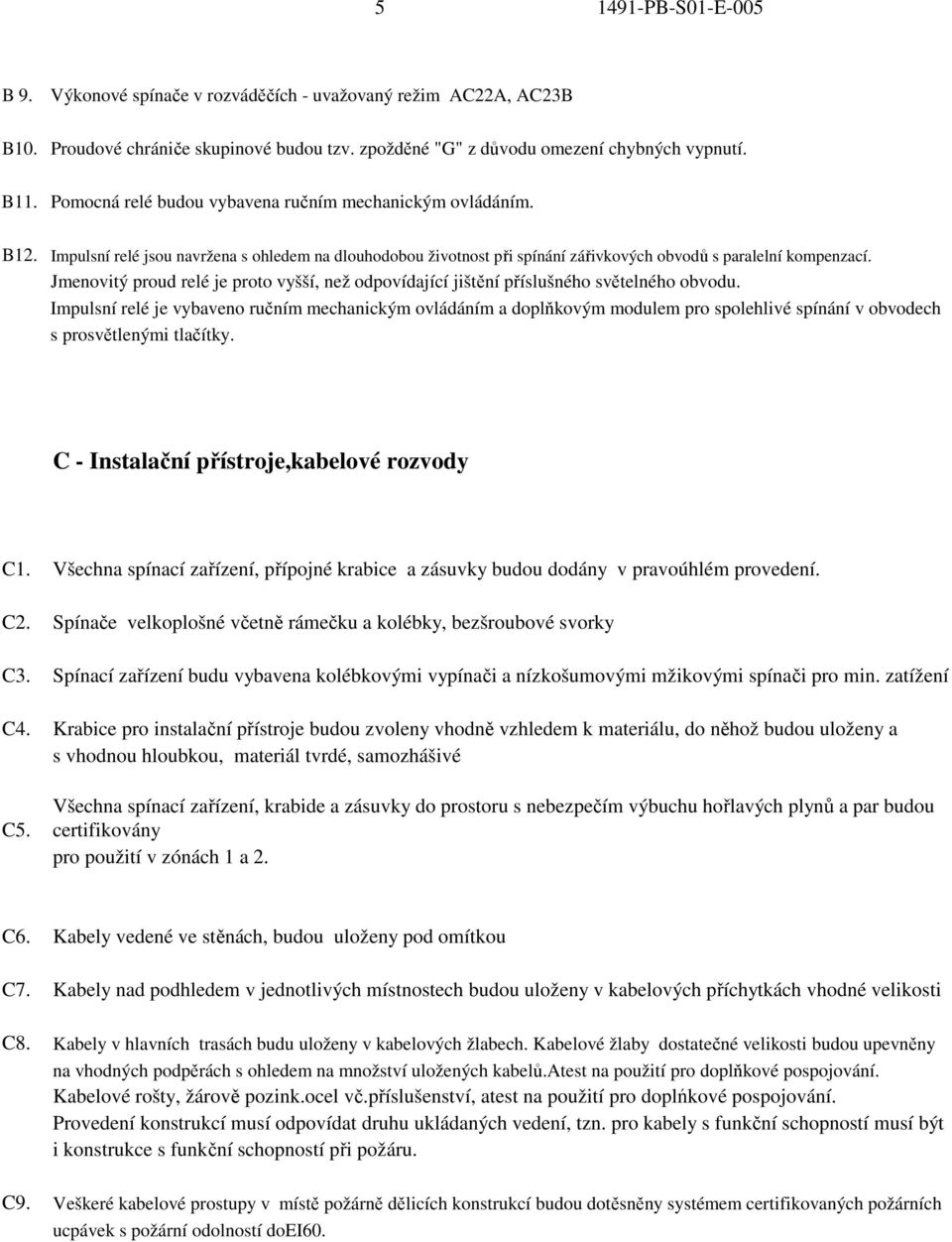

5 PB-S01-E-005 B 9. Výkonové spínače v rozváděčích - uvažovaný režim AC22A, AC23B B10. Proudové chrániče skupinové budou tzv. zpožděné "G" z důvodu omezení chybných vypnutí. B11. Pomocná relé budou vybavena ručním mechanickým ovládáním. B12. Impulsní relé jsou navržena s ohledem na dlouhodobou životnost při spínání zářivkových obvodů s paralelní kompenzací. Jmenovitý proud relé je proto vyšší, než odpovídající jištění příslušného světelného obvodu. Impulsní relé je vybaveno ručním mechanickým ovládáním a doplňkovým modulem pro spolehlivé spínání v obvodech s prosvětlenými tlačítky. C - Instalační přístroje,kabelové rozvody C1. Všechna spínací zařízení, přípojné krabice a zásuvky budou dodány v pravoúhlém provedení. C2. Spínače velkoplošné včetně rámečku a kolébky, bezšroubové svorky C3. Spínací zařízení budu vybavena kolébkovými vypínači a nízkošumovými mžikovými spínači pro min. zatížení 1 C4. Krabice pro instalační přístroje budou zvoleny vhodně vzhledem k materiálu, do něhož budou uloženy a s vhodnou hloubkou, materiál tvrdé, samozhášivé C5. Všechna spínací zařízení, krabide a zásuvky do prostoru s nebezpečím výbuchu hořlavých plynů a par budou certifikovány pro použití v zónách 1 a 2. C6. Kabely vedené ve stěnách, budou uloženy pod omítkou C7. Kabely nad podhledem v jednotlivých místnostech budou uloženy v kabelových příchytkách vhodné velikosti C8. Kabely v hlavních trasách budu uloženy v kabelových žlabech. Kabelové žlaby dostatečné velikosti budou upevněny na vhodných podpěrách s ohledem na množství uložených kabelů.atest na použití pro doplňkové pospojování. Kabelové rošty, žárově pozink.ocel vč.příslušenství, atest na použití pro doplńkové pospojování. Provedení konstrukcí musí odpovídat druhu ukládaných vedení, tzn. pro kabely s funkční schopností musí být i konstrukce s funkční schopností při požáru. C9. Veškeré kabelové prostupy v místě požárně dělicích konstrukcí budou dotěsněny systémem certifikovaných požárních ucpávek s požární odolností doei60.

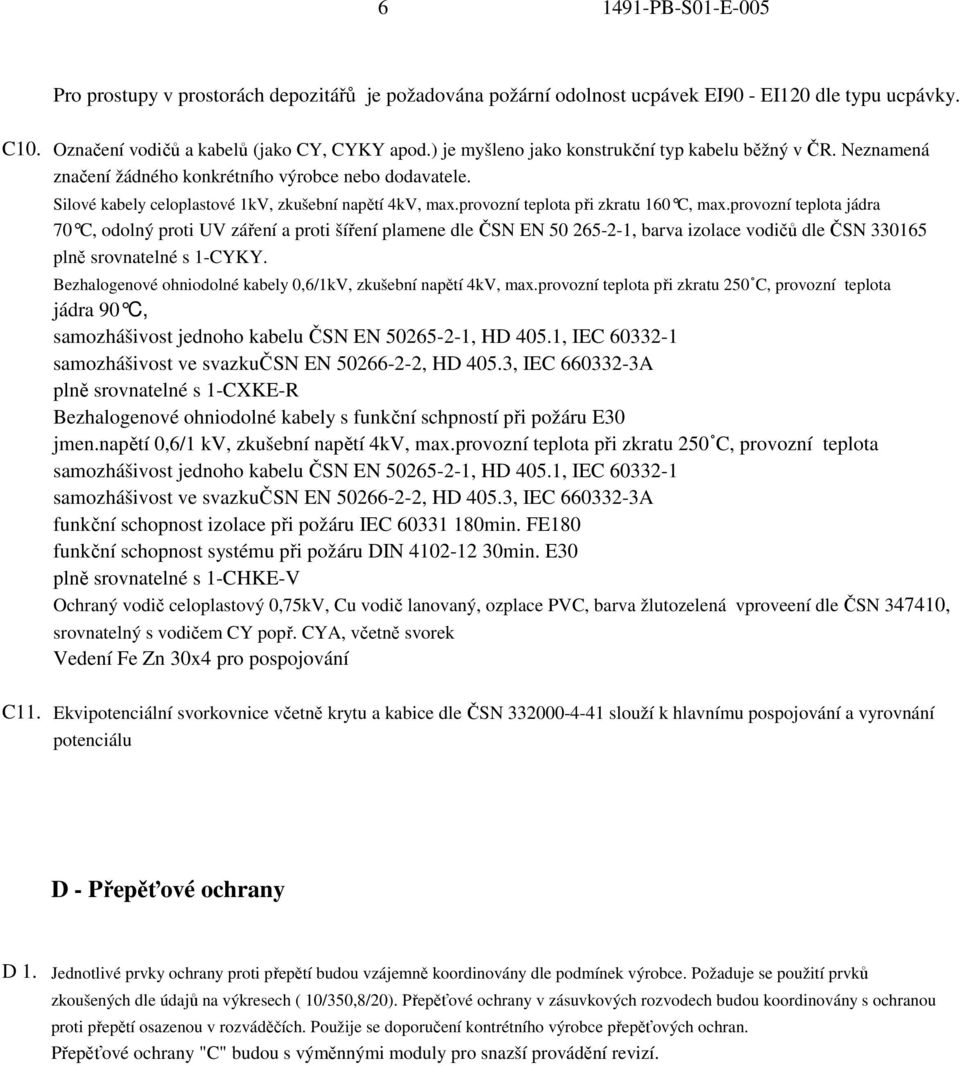

6 PB-S01-E-005 Pro prostupy v prostorách depozitářů je požadována požární odolnost ucpávek EI90 - EI120 dle typu ucpávky. C10. Označení vodičů a kabelů (jako CY, CYKY apod.) je myšleno jako konstrukční typ kabelu běžný v ČR. Neznamená značení žádného konkrétního výrobce nebo dodavatele. Silové kabely celoplastové 1kV, zkušební napětí 4kV, max.provozní teplota při zkratu 160 C, max.provozní teplota jádra 70 C, odolný proti UV záření a proti šíření plamene dle EN , barva izolace vodičů dle plně srovnatelné s 1-CYKY. Bezhalogenové ohniodolné kabely 0,6/1kV, zkušební napětí 4kV, max.provozní teplota při zkratu 250 C, provozní teplota jádra 90 C, samozhášivost jednoho kabelu EN , HD 405.1, IEC samozhášivost ve svazku EN , HD 405.3, IEC A plně srovnatelné s 1-CXKE-R Bezhalogenové ohniodolné kabely s funkční schpností při požáru E30 jmen.napětí 0,6/1 kv, zkušební napětí 4kV, max.provozní teplota při zkratu 250 C, provozní teplota samozhášivost jednoho kabelu EN , HD 405.1, IEC samozhášivost ve svazku EN , HD 405.3, IEC A funkční schopnost izolace při požáru IEC min. FE180 funkční schopnost systému při požáru DIN min. E30 plně srovnatelné s 1-CHKE-V Ochraný vodič celoplastový 0,75kV, Cu vodič lanovaný, ozplace PVC, barva žlutozelená vproveení dle , srovnatelný s vodičem CY popř. CYA, včetně svorek Vedení Fe Zn 30x4 pro pospojování C11. Ekvipotenciální svorkovnice včetně krytu a kabice dle slouží k hlavnímu pospojování a vyrovnání potenciálu D - Přepěťové ochrany D 1. Jednotlivé prvky ochrany proti přepětí budou vzájemně koordinovány dle podmínek výrobce. Požaduje se použití prvků zkoušených dle údajů na výkresech ( 10/350,8/20). Přepěťové ochrany v zásuvkových rozvodech budou koordinovány s ochranou proti přepětí osazenou v rozváděčích. Použije se doporučení kontrétního výrobce přepěťových ochran. Přepěťové ochrany "C" budou s výměnnými moduly pro snazší provádění revizí.

7 PB-S01-E-005 E - Nouzové osvětlení E1. centrála nouzového osvětlení, adresný monitoring svítidel, třífázový monitoring výpadku sítě, detekování výpadku nspájení určených okruhů v podružných rozvaděčích s lokalizací v CPS jednotce, dálková signalizace stavu a vzdálené ovládání systému, bezúdržbové baterie (životnost min. 10let) pro 1 hod. autonomního provozu propojení s počítačovou sítí vstup 230V AC, výstup 230V AC ( v nouzovém režimu DC) - 1 fázově (volitelně 3 fázově) nouzová svítidla musí být v provedení odpovídajícím podmínkám připojení na centrální jednotku
